KÄYTTÖOHJE RMI528 ROSENLEW

Turvallisuustiedot 2____
Turvallisuusohjeet 4
Laitteen kuvaus 6____
Käyttöönotto 7
Keittotaso - Päivittäinen käyttö 7____
Keittotaso - Vihjeitä ja vinkkejä 9____
Keittotaso - Hoito ja puhdistus 10 ____
Uuni - Päivittäinen käyttö _11_

Uuni - kellotoiminnot 12 ____
Uuni - lisävarusteiden käyttäminen_13____
Uuni - Vihjeitä ja vinkkejä_14____
Uuni - Hoito ja puhdistus 17 ____
Vianmääritys 20
Asennus 22
Energiatehokkuus 24 ____

Oikeus muutoksiin pidätetään.

Turvallisuustiedot

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS!

Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat ovat kuumia.
• Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

Yleiset turvallisuusohjeet

- Asennuksen ja johdon vaihtamisen saa suorittaa vain ammattitaitoinen henkilö.

- Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.

- Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

- Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.

- Älä säilytä mitään keittotason päällä.

- Laitteen puhdistuksessa ei saa käyttää painepesuria.

- Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa panna liesitasolle, koska ne voivat kuumentua.

- Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta sähköiskuvaaran välttämiseksi.

- Älä luota keittoastian tunnistimeen, vaan kytke lieden vastus pois päältä vääntimellä.

- Laitteen sisäosa kuumenee käytön aikana. Älä kosketa laitteen lämpövastuksiin. Käytä aina uunikintaita, kun käsittelet lisävarusteita tai uunivuokia.

- Irrota pistoke pistorasiasta ennen kuin aloitat huoltotoimenpiteet.

- Varmista ennen lampun vaihtoa, että laite on pois päältä. Näin vältät mahdollisen sähköiskun.

- Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena luukun lasin särkyminen.

- Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.

- Käytä ainoastaan tähän laitteeseen suositeltua paistolämpömittaria.

- Ole varovainen koskettaessasi säilytyslaatikkoa. Se voi kuumentua.

- Poista kannatinkiskot vetämällä ensin kannatinkiskon etuosasta ja sen jälkeen takaosa irti sivuseinistä. Kiinnitä uunipeltien kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

- Virrankatkaisulaite tulee integroida pysyvään johdotukseen johdotussäätöjen mukaisesti.

Asennus

VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Keittiön kaapin ja asennuspaikan on oltava saman kokoiset.

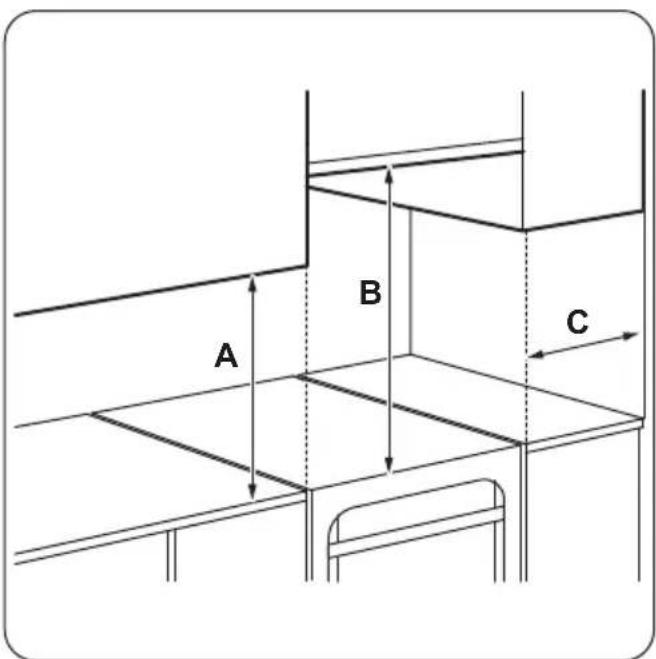

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.
• Laitteen osat ovat jännitteenalaisia. Sulje laite kalusteella estääksesi pääsyn vaarallisiin osiin.
• Laitteen sivujen on oltava saman korkuisten laitteiden tai kalusteiden lähellä.
• Älä asenna laitetta tason päälle.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Varmista, että asennat sen vakaasti laitteen kallistumisen estämiseksi. Lue ohjeet Asennus-luvusta.

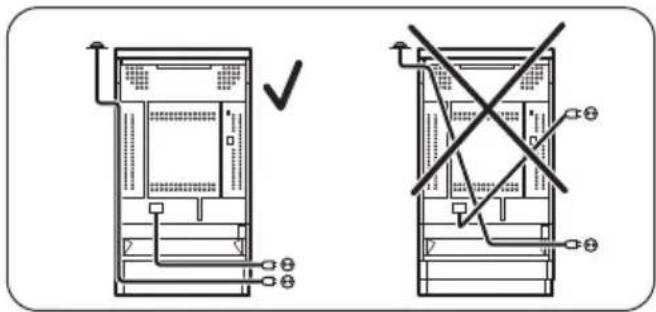

Sähköliitännät

VAROITUS! Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan.
• Kytke pistoke maadoitettuun pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Alä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä sen lähelle, varsinkaan luukun ollessa kuuma.
• Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.

• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Sulje laitteen luukku kokonaan ennen pistokkeen liittämistä pistorasiaan.

Käyttö

VAROITUS! Tulipalo- ja henkilövahinkovaara. Sähköiskun vaara.

• Käytä laitetta vain kotiympäristössä.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke laite pois toiminnasta jokaisen käyttökerran jälkeen.
• Avaa laitteen luukku varoen laitteen ollessa toiminnassa. Laitteesta voi tulla kuumaa ilmaa.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä käytä laitetta työtasona tai säilytystasona.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.

VAROITUS! Tulipalo- ja räjähdysvaara.

• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.
• Älä anna kipinöiden tai avotulen päästä laitteeseen avatessasi luukkua.
• Avaa laitteen luukku varoen. Alkoholia sisältävät aineet voivat kehittää helposti syttyvän alkoholin ja ilman seoksen.

VAROITUS! Laite voi muutoin vaurioitua.

• Emalipinnan vaurioitumisen tai värimuutoksien estäminen:
• Älä aseta uunivuokia tai muita esineitä suoraan laitteen pohjalle.
  – Älä aseta vettä suoraan kuumaan laitteeseen.
  – älä säilytä kosteita astioita tai ruokia laitteessa sen käytön jälkeen.
  – Ole varovainen, kun irrotat tai kiinnität lisävarusteita.
• Emalipintojen värimuutokset eivät vaikuta laitteen toimintaan. Niitä ei katsota viaksi takuuoikeudellisessa mielessä.
• Käytä korkeareunaista uunivuokaa kosteiden leivonnaisten paistamisessa. Hedelmä- ja marjamehut voivat jättää pysyviä jälkiä.
• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Alä anna kattiloiden kiehua kuiviin.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä aseta alumiinifoliota laitteen päälle tai suoraan laitteen pohjalle.
• Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana.
• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen.

Hoito ja puhdistus

VAROITUS! Ne voivat aiheuttaa henkilövahinkoja, tulipaloja tai laitteen vaurioitumisen.

• Kytke laite pois toiminnasta ennen huoltotoimenpiteiden aloittamista. Irrota pistoke pistorasiasta.

- Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.

• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltopalveluun.
• Laitteeseen jäänyt rasva tai ruoka voi aiheuttaa tulipalon.
• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.
• Älä puhdista katalyyttistä emalia (jos olemassa) pesuaineella.

Sisävalo

- Käytä ainoastaan kodinkoneisiin tarkoitettuja hehkulamppuja tai halogeenilamppua. Älä käytä sitä rakennuksen valaisemiseen.

VAROITUS! Sähköiskun vaara.

• Ennen lampun vaihtamista laite on irrotettava pistorasiasta.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

Hävittäminen

VAROITUS! Henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Poista luukun lukitus, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle.

Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun.
• Käytä vain alkuperäisiä varaosia.

Laitteen osat

Keittoalueet

Varusteet

• Ritilä Käytetään keittoastioiden, kakkuvuokien ja paistien alustana.
  • Leivinpelti Kakkuja ja pikkuleipiä varten.
• Grilli / uunipannu Käytetään leivonnassa, paistamisessa tai rasvankeruuastiana.

1 Keittotason kytkimet
2 Elektroninen ohjelmointilaite
3 Lämpötilan valitsin
4 Lämpötilan merkkivalo / symboli / osoitin
5 Uunin toimintojen väännin
6 Lämpövastus
7 Valo
8 Puhallin
9 Paistolämpömittarin pistorasia
10 Irrotettava kannatinkisko
11 Kannatintasot

1 Induktiokeittoalue 2100 W + Power-toiminto 3700 W
2 Induktiokeittoalue 1400 W + Power-toiminto 2500 W
3 Näyttö
4 Induktiokeittoalue 1800 W + Power-toiminto 2800 W
5 Induktiokeittoalue 1400 W + Power-toiminto 2500 W

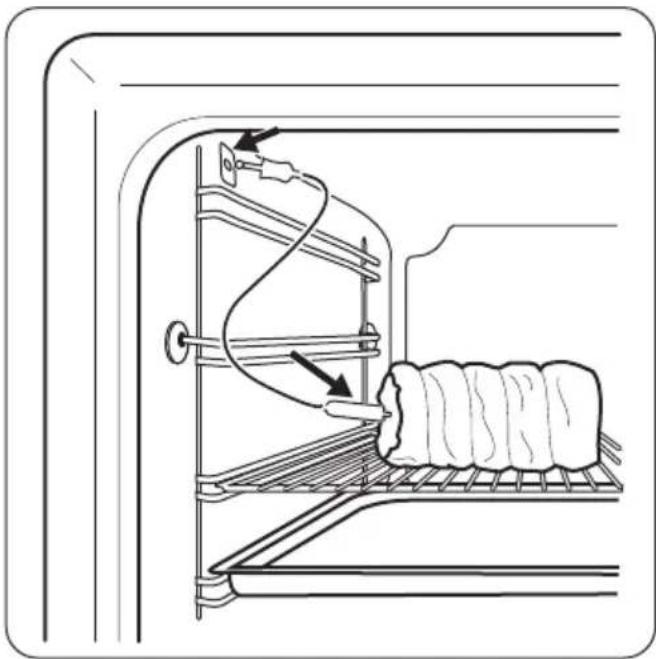

• Paistolämpömittari
Osoittaa ruoan kypssyyden.
- Valinnaiset teleskooppikannattimet
Ritilöitä ja leivinpeltiä varten. Ne voidaan tilata erikseen.
• Säilytyslaatikko
Säilytyslaatikko on uunitilan alapuolella.

VAROITUS! Lue turvallisuutta koskevat luvut.

Uuden laitteen puhdistaminen

Poista kaikki lisävarusteet ja irrotettavat uunipeltien kannatinkiskot laitteesta.

Lue ohjeet kohdasta "Hoito ja puhdistus".

Puhdista laite ennen ensimmäistä käyttökertaa. Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoon.

Kellonajan asetus

Kellonaika on asetettava ennen uunin käyttämistä.

Kellotoiminnon merkkivalo vilkkuu, kun laite kytketään sähköverkkoon, sähkökatkon esiintymisen jälkeen tai kun ajastinta ei ole asetettu.

Aseta kellonaika painamalla painiketta + tai - Vilkkuminen lakkaa noin viiden sekunnin kuluttua ja näytössä näkyy asetettu aika.

Aika-asetuksen muuttaminen

Kellonaikaa ei voida muuttaa, jos Kestoaika tailLopetus -toiminto on toiminnassa.

Paina painiketta toistuvasti, kunnes kellotoiminnon merkkivalo vilkkuu.

Aseta uusi aika noudattamalla "Kellonajan asetus"-kohdan ohjeita.

Esikuumennus

Esikuumenna tyhjä laite jäljelle jääneen rasvan polttamiseksi pois.

1. Valitse toiminto ja maksimilämpötila.

Keittotaso - Päivittäinen käyttö

1. Anna laitteen käydä 1 tunti.
2. Valitse toiminto jamaksimilämpötila. Tämän toiminnon maksimilämpötila on 210 °C.
3. Anna laitteen käydä 15 minuuttia.
4. Valitse toiminto ja maksimilämpötila.
5. Anna laitteen käydä 15 minuuttia. Varusteet voivat kuumentua tavallista enemmän. Laitteesta voi tulla hajua ja savua. Tämä on normaalia. Tarkista, että huoneen ilmavirtaus on riittävä.

Luukun mekaaninen lukitus

Lapset eivät saa avata luukkua.

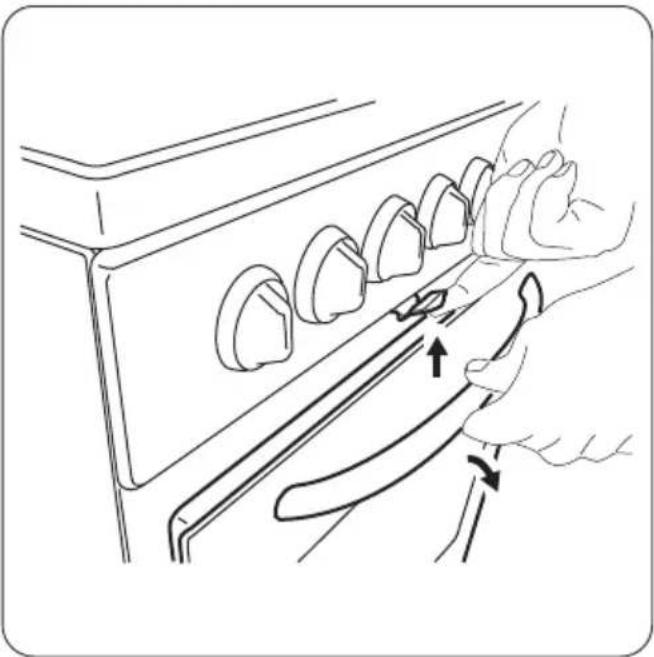

Luukun avaaminen:

1. Vedä luukun lukosta.

1. Avaa luukku. Älä vedä luukun lukosta sulkiessasi uuninluukkua!

Kun laite kytketään pois toiminnasta, luukun mekaaninen lukitus ei poistu käytöstä.

VAROITUS! Lue turvallisuutta koskevat luvut.

Sähkökeittoalueen lämpöasetus

Symbolit Toiminto
0	Pois toiminnasta

Symbolit Toiminto

Power-toiminto

1 - 9 Tehotasot

Käytä jälkilämpöä vähentääksesi energian kulutusta. Kytke keittoalue pois toiminnasta noin 5 - 10 minuuttia ennen ruoanlaiton päättämistä.

Käännä säädin haluamasi tehotason kohdalle. Keittotason säätimen merkkivalo syttyy. Kun lopetat keittoalueen käytön, käännä väännin off-asentoon.

Jos kaikki keittoalueet on kytketty pois päältä, keittotason säätimen merkkivalo sammuu.

Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 9	Keittoalue on toiminnassa.
P	Tehotoiminto -toiminto on kytketty päälle.
E + numero	Toimintahäiriö.
H	Keittoalue on vielä kuuma (jälkilämpö).
L	Lapsilukko-toiminto on toiminnassa.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu -toiminto on toiminnassa.

Jälkilämmön merkkivalo

VAROITUS! Palovammojen vaara on olemassa jälkilämmön vuoksi.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Keittoastian lämpö kuumentaa keraamisen pinnan.

Automaattinen virrankatkaisu

Toiminto katkaiseen virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.

• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.

• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika
1 - 2 6 tuntia
3 - 4 5 tuntia
5 4 tuntia
6 - 9 1,5 tunti

Tehotoiminto

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi.

Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Keittoalueen toiminnon päälle kytkeminen: käännä keittoalueen väännin asentoon P syttyy keittotason näyttöön.

Toiminnon kytkeminen pois toiminnasta: käännä keittoalueen väännin off-asentoon.

Tehonhallinta -toiminto

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Katso kuva.
• Vaiheissa on maksimisähkökuormitukset.
• Toiminto jakaa virran samaan vaiheeseen kytkettyihin keittoalueisiin.
• Toiminto kytkeytyy toimintaan, kun yksivaiheeseen kytkettyjen keittoalueiden kokonaissähkökuormitus ylittyy.
• Toiminto laskee samaan vaiheeseen kytkettyjen keittoalueiden tehoa.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu kahdella tasolla.

Keittotaso - Vihjeitä ja vinkkejä

VAROITUS! Lue turvallisuutta koskevat luvut.

Keittoastiat

Induktiokeittoalueilla voimakas sähkömagneettinen kenttä luo keittoastian lämmön erittäin nopeasti.

Käytä induktiokeittoalueille soveltuvia keittoastioita.

Keittoastian materiaali

• sopivat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan merkintä ilmaisee soveltuvuuden).
• sopimattomat: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• pieni määrä vettä kuumenee hyvin nopeasti korkeimmalla tehotasolla
• magneetti tartuu astian pohjaan.

Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.

Keittoastian mitat

Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon tiettyyn rajaan saakka.

Keittoalueen tehokkuus riippuu keittoastian halkaisijasta. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.

Käytön aikana kuuluvat äänet

Jos kuulet:

• Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).
• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).

- Huminaa: käytät korkeaa tehotasoa.

- Napsahdusääniä: sähköpiirien kytkeytyminen.

- Sihinää, surinaa: puhallin on toiminnassa.

Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että keittotasossa olisi jokin vika.

Esimerkkejä keittotoiminnoista

Tehotason ja keittoalueen virrankulutuksen suhde ei ole lineaarinen. Keittoalueen virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso Käyttökohde: Aika	(min)	Vinkkejä
1 Valmiiden ruokien lämpimänäpito. tarpeen	mukaan	Aseta keittoastian päälle kansi.
1 - 2 Hollandaise-kastike, voin, suklaan ja lii-vatteen sulattaminen.	5 - 25 Sekoita aika ajoin.
1 - 2 Kiinteyttäminen: munakkaat, paistetut kananmunat.	10 - 40 Valmista kannen alla.
2 - 3 Riisin ja maitoruokien haudutus, val-misruokien kuumentaminen.	25 - 50 Lisää nestettä riisin suhteen vähintään kaksinkertainen määrä, sekoita mai-toruokia kypsennyksen aikana.
3 - 4 Höyrytetyt vihannekset, kala, liha. 20 - 45 Lisää joitakin ruokalusikallisia nestet-tä.
4 - 5 Höyryssä kypsennetyt perunat. 20 - 60 Käytä korkeintaan 1⁄4 litraa vettä/750 g perunoita.
4 - 5 Suurten ruokamäärien kypsentäminen, pataruoat ja keitot.	60 - 150 Enintään 3 litraa nestettä + valmistu-saineet.
6 - 7 Leikkeiden, vasikanlihan, cordon bleun, kotlettien, pyöryköiden, makkaroiden, maksan, kastikepohjan, kananmunien, ohukaisten ja munkkien paistaminen.	tarpeen mukaan	Käännä kypsennyksen puolivälissä.
7 - 8 Voimakas paistaminen: sipuliperunat, ulkofilee, pihvit.	5 - 15 Käännä kypsennyksen puolivälissä.
9 Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti), ranskalaisten friteeraus.
	Suuren vesimäärän keittäminen. Power-toiminto on kytketty toimintaan.

Keittotaso - Hoito ja puhdistus

VAROITUS! Lue turvallisuutta koskevat luvut.

Yleistä

• Puhdista keittotaso jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipintaan tarkoitettua kaavinta.

Keittotason puhdistaminen

• Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen ruoka. Muutoin lika voi aiheuttaa keittotasoon vaurioita. Aseta erityinen kaavin viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.
• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla käyttäen vähän puhdistusainetta. Hankaa keittotasoa pehmeällä kuivalla liinalla puhdistuksen jälkeen.

VAROITUS! Lue turvallisuutta koskevat luvut.

Laitteen kytkeminen toimintaan ja pois toiminnasta

Laitteen säätimien symbolit, merkkivalot ja lamput ovat mallikohtaisia:

• Merkkivalo syttyy uunin kuumenemisen aikana.
  • Lamppu syttyy uunin toiminnan aikana.

• Symboli osoittaa, säätääkö valitsin jotakin keittoaluetta, uunin toimintoja vai lämpötilaa.

• Käännä uunin toimintojen väännin haluamasi toiminnon kohdalle.

• Käännä lämpötilan väännin haluamasi lämpötilan kohdalle.

• Laite kytketään pois toiminnasta kääntämällä uunin toimintojen vääntimet ja lämpötilan väännin Off-asentoon.

Ylikuumenemissuoja

Laitteen virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen ylikuumenemisen. Tämän estämiseksi uunissa on turvatermostaatti, joka katkaisee virransyötön. Uunin virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

Jäähdytyspuhallin

Kun laite on toiminnassa, jäähdytyspuhallin kytkeytyy automaattisesti toimintaan laitteen pintojen pitämiseksi viileinä. Kun kytket laitteen pois toiminnasta, jäähdytyspuhallin toimii edelleen, kunnes laite on jäähtynyt.

Uunin toiminnot

Symboli Uunin toiminnot Käyttötarkoitus
0	Pois toiminnasta Laitteesta on katkaistu virta.
	Uunin lamppu Lampun sytyttäminen ilman uunitoimintoa.
	Ylä + alalämpö Ruokien ja leivonnaisten paistaminen yhdellä tasolla.
	Maksigrilli Matalien suurien ruokamäärien grillaus sekä leivän paahtaminen.
	Gratinointi Suurikokoisten luita sisältävien lihapalojen tai lintupaistien paistami- nen yhdellä kannatintasolla. Gratinointi ja ruskistus.
	Pizzatoiminto Voimakkaamman ruskistuksen tai rapean pohjan vaativien ruokien paistaminen yhdellä kannatintasolla. Säädä lämpötila 20 - 40 °C al- haisemmaksi kuin Ylä + alalämpö -toiminnossa.
	Kiertoilma Useiden ruokalajien kypsentäminen samanaikaisesti. Hedelmien val- mistaminen sokeriliemessä sekä sienien ja hedelmien kuivaus.
	Matalalämpö Mureiden ja mehukkaiden paistien paistaminen.

Symboli Uunin toiminnot Käyttötarkoitus

Sulatus Pakasteiden sulattaminen.

Uuni - kellotoiminnot

Näyttö

A) Toimintojen symbolit
B) Aikanäyttö
C) Toiminnon merkkivalo
D) Paistolämpömittarin merkkivalo

Painikkeet

Painike Toiminto Kuvaus
—	MIINUS Ajan asettaminen.
∅	KELLO Kellotoiminnon asettaminen.
+	PLUS Ajan asettaminen.

Kellotoimintojen taulukko

Kellotoiminto Käyttötarkoitus
	Kellonaika Kellonajan asettaminen, muuttaminen tai tarkistaminen.
	Hälytinajastin Hälytinajastimen asettaminen. Tämä toiminto ei vaikuta millään tavalla laitteen toimintaan.
|→|	Kestoaika Uunin kypsennysajan asettaminen.
→|	Lopetus Uunin sammumisen kellonajan asettaminen.

Voit käyttää toimintoa Kestoaika |→| ja Lopetus →| samanaikaisesti laitteen toiminta- ja sammutusajan asettamiseksi. Tämä mahdollistaa laitteen käynnistämisen viiveellä. Aseta ensin Kestoaika |→| ja sitten Lopetus →|.

Kellotoimintojen asettaminen

Ohjelmoi Kestoaika |→| ja Lopetus →| -toiminnot asettamalla uunin toiminto ja kypsennyslämpötila. Tämä ei koske hälytinajastinta ♠.

1. Paina painiketta Ⓜ toistuvasti, kunnes vastaavan kellotoiminnon merkkivalo alkaa vilkkua.

2. Aseta haluamasi kellotoiminnon aika painamalla

+ tai -

Kellotoiminto suoritetaan. Näytössä näkyy asettamasi kellotoiminnon merkkivalo.

Hälytinajastin-toiminnossa näytössä näkyy jäljellä oleva aika.

1. Kun asetettu aika päättyy, kellotoiminnon merkkivalo vilkkuu ja laitteesta kuuluu äänimerkki. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.
2. Käännä uunin toimintojen valitsin ja lämpötilan valitsin Off-asentoon.

Uuni - lisävarusteiden käyttäminen

Kestoaika |→Lopetus - →| toiminnoissa laite sammuu automaattisesti.

Kellotoimintojen peruuttaminen

1. Paina painiketta toistuvasti, kunnes haluamasi toiminnon merkkivalo vilkkuu.
2. Paina ja pidä alhaalla painiketta —. Kellotoiminto sammuu joidenkin sekuntien jälkeen.

VAROITUS! Lue turvallisuutta koskevat luvut.

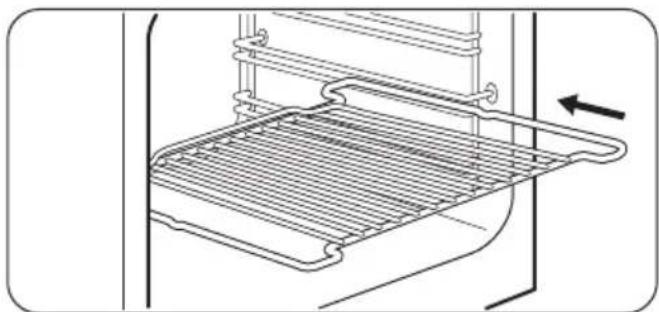

Peltien ja ritilän asettaminen kannattimille

Paistoritilä:

Aseta ritilä haluamasi ohjauskiskojen väliin. Kaksipuolisten reunojen on oltava uunin takaosassa ja niiden tulee osoittaa ylöspäin.

Leivinpelti:

Älä paina leivinpeltiä kokonaan uunikammion takaseinään. Muutoin lämpö ei kierrä leivinpellin ympärillä. Ruoka voi tällöin palaa, erityisesti leivinpellin takaosassa.

Työnnä leivinpelti tai uunipannu kannatintason ohjauskiskojen väliin. Varmista, ettei se kosketa uunin takaseinään.

Paistoritilä ja uunipannu yhdessä:

Paina uunipannu kannatinkiskon ohjauskiskojen väliin ja paistoritilä yläpuolella oleviin ohjauskiskoihin.

Paistolämpömittarin käyttäminen

Paistolämpömittari mittaa lihan sisälämpötilan.

Paistomittarin käytössä on huomioitava kaksi eri lämpötilaa:

• Uunin lämpötila.
- Sisälämpötila.

HUOMIO! Käytä vain laitteen mukana toimitettua paistolämpömittaria tai alkuperäisiä varaosia.

1. Kytke paistolämpömittarin pistoke uunin sivussa olevaan pistorasiaan.
   Paistolämpömittarin merkkivalo 📋 vilkkuu.
2. Työnnä paistolämpömittarin kärki lihanpalan keskiosaan.

1. Aseta paistolämpömittarin lämpötila painamalla painiketta tai . Volt asettaa lämpötilaksi 30 °C - 99 °C. Katso arvot taulukosta.

Uuni - Vihjeitä ja vinkkejä

1. Valitse uunitoiminto ja lämpötila.

Kun uuni on kuumentunut asetettuun lämpötilaan, laitteesta kuuluu äänimerkki kahden minuutin ajan. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

1. Kytke laite pois päältä.

2. Irrota paistolämpömittarin pistoke pistorasiasta. Poista liha laitteesta.

Jos liha ei ole mielestäsi riittävän kypsä, toista edellä mainitut vaiheet ja aseta sisälämpötila suuremmaksi.

Lämpötilaa voidaan muuttaa milloin tahansa kypsennyksen aikana. Paina ,jos haluat asettaa ruoan sisälämpötilan.

VAROITUS! Irrota paistolämpömittarin pää ja pistoke varoen. Paistolämpömittari on kuuma. Olemassa on palovammojen vaara.

VAROITUS! Lue turvallisuutta koskevat luvut.

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa antavia. Lämpötila ja paistoaika riippuvat reseptistä sekä käytettyjen ainesten laadusta ja määrästä.

Yleistä

• Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.
• Laitteessa on erityinen järjestelmä, joka kierrättää ilmaa ja höyryä jatkuvasti. Kyseisen järjestelmän avulla ruoka paistuu jatkuvasti kosteassa ympäristössä, minkä ansiosta se on sisältä mehevää ja ulkopinnalta rapeaa. Se vähentää paistoajan ja energian kulutuksen minimiin.
• Kosteutta voi tiivistyä uunin sisään tai luukun lasilevyihin. Tämä on normaalia. Pysyttele sopivalla etäisyydellä laitteesta avatessasi luukkua toiminnan aikana. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.
• Poista kosteus jokaisen käyttökerran jälkeen.
• Älä aseta mitään esinettä suoraan uunin pohjalle, älä myöskään aseta osiin alumiinifoliota kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emalipintaa.

Leivonnaisten paistaminen

• Uunisi voi paistaa eri tavalla kuin entinen laitteesi. Käytä aikaisemmin käyttämiesi asetusten (lämpötila, paistoaika) ja kannatintasojen sijaan taulukossa mainittuja asetuksia.
• Ensimmäisellä kerralla valmistaja suosittelee alhaisemman lämpötilan käyttämistä.
• Jos et löydä omaan reseptiisi sopivia ohjearvoja, sovella jonkin lähes samanlaisen leivonnaisen tietoja.
• Jos paistat useammalla kuin yhdellä kannatintasolla, voit pidentää paistoaikaa 10 – 15 minuuttia.
• Eri kannatintasoilla olevat leivonnaiset voivat ruskistua epätasaisesti paistamisen alkuvaiheessa. Tässä tapauksessa lämpötila-asetusta ei pidä muuttaa. Erot tasaantuvat paistumisen jatkuessa.
• Jos paistoaika on pitkä, voit käyttää hyväksesi jälkilämpöä ja sammuttaa uunin n. 10 minuuttia ennen paistoajan päättymistä.
  Pakasteita sulatettaessa uunipellit voivat vääntyä uunin toiminnan aikana. Jäähtyessään uunipellit palautuvat kuitenkin alkuperäiseen muotoonsa.

Kakkujen leipominen

- Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.

- Jos käytät kahta leivinpeltiä samanaikaisesti, jätä niiden väliin yksi tyhjä kannatintaso.

Lihan ja kalan kypsentäminen

• Käytä grilli-/uunipannua erittäin rasvaisten ruokien kanssa, jotta uuniin ei jää pysyviä tahroja.
• Anna lihan olla noin 15 minuuttia ennen sen leikkaamista, jotta sen neste säilyisi.
• Jotta uuniin ei muodostuisi liikaa savua paistamisen aikana, lisää grilli-/uunipannuun hiukan vettä. Jotta käry ei tiivistyisi, lisää vettä aina sen kuivuttua loppuun.

Matalalämpö

Älä peitä keittoastiaa kannella tätä toimintoa käytettäessä.

Käytä tätä toimintoa kypsentääksesi rasvattomia, mureita lihan ja kalan paloja. Matalalämpö-toimintoa ei voida käyttää kaikissa resepteissä, kuten patapaistissa tai rasvaisissa porsaanpaisteissa. Käytä 125 °C pienempien lihapalojen (esim. pihvien) kohdalla.

Paistoajat

Kypsennysaika riippuu ruokalajin tyypistä, sen koostumuksesta ja määrästä.

Tarkkaile valmistumista alustavasti kypsennyksen aikana. Määritä parhaat asetukset (uunitoiminto, kypsennysaika, jne.) keittoastioille, resepteille ja määrille laitetta käyttäessä.

Ylä- ja alalämpö

Ruokalaji Määrä (g) Lämpötila (°C) Aika (min) Kannatin-				taso	Varusteet
Pasteijat 250 150 25 - 30 3 leivinpelti
Matala kakku 1)	1000 160 - 170 30 - 35 2 leivinpelti
Hiivalla kohotettu omenakakku	2000 170 - 190 40 - 50 3 leivinpelti
Omenapiirakka 2)	1200 + 1200 180 - 200 50 - 60 1 kaksi pyöreää alumi-				inivuokaa (halkaisija 20 cm)
Pienet kakut 1)	500 160 - 170 25 - 30 2 leivinpelti
Vähärasvainen so-kerikakku 1)	350 160 - 170 25 - 30 1 yksi pyöreä alumiini-				vuoka (halkaisija 26 cm)
Pannukakku 1500 160 - 170			45 - 55 3)	2 leivinpelti
Kana, kokonainen 1350 200 - 220 60 - 70 2 ritiä
Puolikas kana 1300 190 - 210 35 + 30 3 ritiä				1 leivinpelti
Porsaankyljykset 600 190 - 210 30 - 35 3 Ritiä				1 leivinpelti
Piirakka 4)	800 230 - 250 10 - 15 2 leivinpelti			1 leivinpelti
Täytetty hiivalla ko-hotettu kakku 5)	1200 170 - 180 25 - 35 2 leivinpelti
Ruokalaji Määräl	(g) Lämpötila (°C)	Aika (min) Kannatin-		taso	Varusteet
Pizza 1000 200 - 220	25 - 35 2 leivinpelti
Juustokakku 2600	170 - 190 60 - 70 2 leivinpelti
Sveitsiläinen ome-napiirakka 5)	1900 200 - 220	30 - 40 1 leivinpelti
Joulukakku 5)	2400 170 - 180		55 - 65 6)	2 leivinpelti
Kinkkupiiras 5)	1000 220 - 230	40 - 50 1 yksi pyöreä vuoka			(halkaisija 26 cm)
Maalaisleipä 7)	750 + 750 180	- 200 60 - 70 1 kaksi	alumiinivuokaa		(pituus: 20 cm)
Romanialainen so-kerikakku 1)	600 + 600 160	- 170 40 - 50 2 kaksi	alumiinivuokaa		(pituus: 25 cm) sa-malla kannatintasol-la
Romanialainen so-kerikakku – peri-nteinen	600 + 600 160	- 170 30 - 40 2 kaksi	alumiinivuokaa		(pituus: 25 cm) sa-malla kannatintasol-la
Hiivasämpylät 5)	800 200 - 210	10 - 15 2 leivinpelti
Kääretorttu 1)	500 150 - 170	15 - 20 1 leivinpelti
Marenki 400 100 - 120	40 - 50 2 leivinpelti
Murotaikinakak-ku 5)	1500 180 - 190	25 - 35 3 leivinpelti
Sokerikakku 1)	600 160 - 170	25 - 35 3 leivinpelti
Voikakku 1)	600 180 - 200	20 - 25 2 leivinpelti

1) Esikuumenna uunia 10 minuutin ajan.

2) Esikuumenna uunia 15 minuutin ajan.

3) Jätä kakku uuniin seitsemäksi minuutiksi laitteen virran katkaisemisen jälkeen.

4) Esikuumenna uunia 20 minuutin ajan.

5) Esikuumenna uunia 10 - 15 minuutin ajan.

6) Jätä kakku uuniin kymmeneksi minuutiksi laitteen virran katkaisemisen jälkeen.

7) Aseta lämpötila 250 °C ja esikuumenna uunia 18 minuutin ajan.

Ruokalaji Määrä (g) Lämpötila (°C) Aika (min) Kannatin-				taso	Varusteet
Paahtoleivät 1)	500 250 2 - 4 3 ritilä
Naudanlihapihvit 2)	1000 250 15 + 15 3 ritilä
				1 leivinpelti
Broilerinpuolikkaat 1200 230 30 + 30 2 ritilä
				1 leivinpelti
Porsaankyljykset 500 230 25 + 25 3 ritilä
				1 leivinpelti

1) Esikuumenna uunia 4 minuutin ajan.
2) Esikuumenna uunia 10 minuutin ajan.

Turbogrilli

Ruokalaji Määrä	Lämpötila (°C) Aika (min) Kannatin-			taso	Varusteet
Paahtoleivät 1)	500 230 3 - 5	3	ritilä
Puolikas kana	1200	200 °C	25 + 25	2	ritilä
				1	leivinpelti
Porsaankyljykset 500	230 20 + 20	2	ritilä
				1	leivinpelti

1) Esikuumenna uunia 10 minuutin ajan.

Pizza-toiminto

Ruokalaji	Määrä (g)	Lämpötila (°C)	Aika (min)	Kannatin-taso	Varusteet
Pizza	1000	200 - 210	20 - 30	2	leivinpelti
Kana, kokonainen	1400	165 - 175	55 - 65	2	leivinpelti
Puolikas kana	1350	165 - 175	30 + 35	3	leivinpelti
Kinkkupiiras 1)	1000	210 - 220	20 - 30	2	leivinpelti

1) Esikuumenna uunia 10 - 15 minuutin ajan.

Uuni - Hoito ja puhdistus

VAROITUS! Lue turvallisuutta koskevat luvut.

Puhdistukseen liittyviä huomautuksia

• Puhdista laitteen etupinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.
• Käytä metallipintojen puhdistuksessa tavanomaista puhdistusainetta.
• Puhdista laite sisältä jokaisen käytön jälkeen. Rasvan tai muiden ruokaroiskeiden kertyminen voi johtaa tulipaloon. Riski on suurempi grillipannussa.
• Poista pinttyneet tahrat erityisellä uuninpuhdistusaineella.
• Puhdistä kaikki lisävarusteet käytön jälkeen ja anna niiden kuivua. Käytä pehmeää liinaa, lämmintä vettä ja puhdistusainetta.
• Jos käytät tarttumattomia varusteita, älä puhdista niitä voimakkailla pesuaineilla, teräväreunaisilla esineillä tai pese niitä astianpesukoneessa. Muutoin tarttumaton pinta voi vaurioitua.

Ruostumattomat teräs- ja alumiinipintaiset laitteet

Puhdista uuninluukku käyttäen ainoastaan kosteaa sientä. Kuivaa pehmeällä liinalla.

Älä käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat vahingoittaa uunin pintaa. Noudata vastaavaa varovaisuutta käyttöpaneelin puhdistuksen aikana.

Kannattimien

Puhdista uuni poistamalla kannattimet.

1. Vedä uunipeltien kannatinkiskon etuosa irti sivuseinästä.

1. Vedä uunipeltien kannatinkiskon takaosa irti seinästä ja poista se.

Kiinnitä uunipeltien kannatinkiskot takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Uunin katto

VAROITUS! Kytke laite pois toiminnasta ennen lämpövastuksen siirtämistä. Tarkista, että laite on kylmä. Olemassa on palovammojen vaara.

Irrota ritilöiden kannattimet.

Voit poistaa lämpövastuksen uunin katon puhdistamisen helpottamiseksi.

1. Ruuvaa lämmitysvastusta paikallaan pitävä ruuvi irti. Käytä ensimmäisellä kerralla ruuvimeisseliä.

1. Vedä varovasti lämmitysvastusta alaspäin.

1. Puhdista uunin katto lämpimällä vedellä ja miedolla puhdistusaineella käyttäen pehmeää puhdistusliinaa. Anna pintojen lopuksi kuivua.

Asenna lämpövastus takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Asenna ritilöiden kannattimet.

VAROITUS! Varmista, että lämpövastus on asennettu oikein ja ettei se putoa alas.

Uunin lasilevyjen irrottaminen ja asentaminen

Luukun sisällä olevat lasipaneelit voidaan poistaa niiden puhdistusta varten. Lasilevyjen lukumäärä vaihtelee mallikohtaisesti.

VAROITUS! Pidä uuniluukkua hieman auki puhdistuksen aikana. Kun avaat sen kokonaan, se voi sulkeutua vahingossa ja aiheuttaa vahinkoja.

VAROITUS! Älä käytä uunia ilman lasilevyjä.

1. Avaa luukku, kunnes se on noin 30° kulmassa. Luukku pysyy itsestään paikoillaan, kun se on hieman auki.

1. Pidä kiinni luukun yläreunassa olevasta listasta (B) kummaltakin puolelta ja työnnä sisäänpäin siten, että kiinnitystiiviste vapautuu.

1. Irrota luukun reunalista vetämällä sitä eteenpäin.

VAROITUS! Uunin luukku pyrkii sulkeutumaan, kun poistat lasilevyt.

1. Pidä luukun lasilevyjen yläreunasta ja vedä niitä ylöspäin yksi kerrallaan.
2. Puhdista lasi vedellä ja miedolla puhdistusaineella. Kuivaa lasilevy varoen.

Puhdistettuasi lasilevyn ja luukun asenna ne takaisin paikalleen. Noudata edellä mainittuja ohjeita päinvastaisessa järjestyksessä. Kiinnitä ensiksi pienin lasilevy, sitten suurempi/suuremmat.

HUOMIO! Levyn, jonka sisemmässä lasilevyssä on kuvointi, on osoitettava luukun sisäpuolelle.

HUOMIO! Varmista, ettei lasilevyn kehyksen painatuspuolen pinta ole asennuksen jälkeen karkea siihen koskettaessa.

HUOMIO! Varmista, että asennat sisäisen lasilevyn oikein paikoilleen.

Laatikon irrotus

VAROITUS! Älä säilytä laatikossa tulenarkoja esineitä (kuten puhdistustarvikkeita, muovipusseja, patalappuja, paperia tai puhdistussuihkeita). Laatikko voi kuumentua uunia käytettäessä. Tulipalon vaara.

Uunin alapuolella oleva laatikko voidaan irrottaa puhdistamista varten.

1. Vedä laatikkoa ulos, kunnes se pysähtyy.

1. Nosta laatikkoa hitaasti.

2. Vedä laatikko kokonaan ulos.

Asenna laatikko takaisin paikalleen suorittamalla edellä kuvatut vaiheet päinvastaisessa järjestyksessä.

Lampun vaihtaminen

Peitä laitteen pohja kankaalla. Se estää lampun suojalasin ja uunin vaurioitumisen.

Vianmääritys

VAROITUS! Sähköiskuvaara! Irrota sulake ennen lampun vaihtamista. Lamppu ja lampun suojalasi voivat olla kuumia.

1. Kytke laite pois päältä.
2. Irrota sulakkeet sulaketaulusta tai katkaise virta pääkytkimestä.

Takalamppu

1. Irrota suojalasi kiertämällä sitä vastapäivään.
2. Puhdista suojalasi
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Kiinnitä suojalasi paikalleen.

VAROITUS! Lue turvallisuutta koskevat luvut.

Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty sähköverk- koon tai se on liitetty sähköverkkoon virheellisesti.		Tarkista, onko laite kytketty oikein sähköverkkoon.
Keittotaso ei kytkeydy toimintaan ei- kä sitä voida käyttää. Uuni ei kuumene.	Sulake on palanut. Tarkista, onko toimintahäiriön syynä sulake. Jos sulake palaa aina uu- delleen, käänny sähköalan ammatti- laisen puoleen.
Uunin/keittotason näytössä näkyy virhekoodi, jota ei ole tässä luette- lossa.	Kyseessä on sähköhäiriö. Kytke laite pois päältä irrottamalla ja kiinnittämällä sulaketaulun sulake tai käyttämällä sulaketaulun turva- kytkintä, ja kytke se takaisin päälle. Käänny kuluttajaneuvonnan puoleen, ellei virhekoodi katoa näy- töstä.
Keittotaso ei kytkeydy toimintaan ei- kä sitä voida käyttää.	Sulake on palanut. Kytke keittotaso uudelleen toimin- taan ja aseta tehotaso 10 sekunnin kuluessa.
Keittotaso ei kytkeydy toimintaan ei- kä sitä voida käyttää.	Käyttöpaneelilla on vettä tai rasvar- oiskeita.	Pyyhi käyttöpaneeli puhtaaksi.
Ongelma Mahdollinen syy Korjaustoimenpide
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä on käytetty vain vähän aikaa.		Jos alue on toiminut riittävän kauan ollakseen kuuma, ota yhteys valtuutettuun huoltoliikkeeseen.
Tehotaso muuttuu kahden asetuk-sen välillä.	Tehonhallinta -toiminto on toimin-nassa.	Katso kohta "Päivittäinen käyttö".
- syttyy.	Automaattinen virrankatkaisu -toi-minto on kytketty päälle.	Katkaise virta keittotasosta ja kytke se uudelleen toimintaan.
F syttyy.	Keittoastia on sopimaton. Käytä oikeantyyppistä keittoastiaa. Lue ohjeet kohdasta "Vihjeitä ja neuvoja".
F syttyy.	Keittoastian pohjan halkaisija on liian pieni alueelle.	Käytä oikean kokoista keittoastiaa. Lue ohjeet kohdasta "Tekniset tiedot".
E4 syttyy.	Keittotason toimintahäiriön on ai-heuttanut kuivaksi kiehunut keit-toastia. Automaattinen virrankatkai-su ja alueiden ylikuumenemissuoja on lauennut.	Kytke keittotaso pois päältä. Poista kuuma keittoastia tasolta. Kytke alue uudelleen toimintaan noin 30 sekunnin kuluttua. Jos ongelman ai-heutti keittoastia, virheviesti häviää. Jälkilämmön merkkivalo voi jäädä palamaan. Anna keittoastian jäähtyä riittävästi. Tarkista sopiiko keit-toastia keittotasoon. Lue ohjeet kohdasta "Vihjeitä ja neuvoja".
Uuni ei kuumene. Uuni on kytketty pois toiminnasta. Kytke uuni toimintaan.
Valo ei syty. Lamppu on palanut. Vaihda lamppu.
Höyryä ja kosteutta muodostuu ruo-kaan ja uunin sisälle.	Ruoka on jäätty uuniin liian pitkäksi ajaksi.	Älä jätä ruokia uuniin 15-20 minuuttia pitemmäksi ajaksi kypsennyksen jälkeen.
Uuni ei kuumene. Kelloa ei ole asetettu. Aseta kello.
Uuni ei kuumene. Tarvittavia asetuksia ei ole tehty. Varmista, että asetukset ovat oikein.
Paistolämpömittari ei toimi. Paistolämpömittarin pistoke on asetettu virheellisesti pistorasiaan.		Kytke paistolämpömittarin pistoke mahdollisimman syvälle pistorasiaan.
Kypsentämiseen kuluu liikaa tai liian vähän aikaa.	Lämpötila on liian alhainen tai liian korkea.	Säädä tarvittaessa lämpötilaa. Nou-data ohjekirjan ohjeita.
Ongelma Mahdollinen syy Korjaustoimenpide
Näytössä näkyy virhekoodi, jota ei ole tässä taulukossa.	Kyseessä on sähköhäiriö. Kytke laite pois päältä irrottamalla ja kiinnittämällä sulaketaulun sulake tai käyttämällä sulaketaulun turvakytkintä, ja kytke se takaisin päälle. Käänny kuluttajaneuvonnan puoleen, ellei virhekoodi katoa näytöstä.
Näytössä näkyy "12.00". On tapahtunut sähkökatkos. Aseta kello uudelleen.

Huoltotiedot

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltopalvelun vaatimat tiedot on merkitty arvokilpeen. Arvokilpi sijaitsee laitteen sisäosan etukehyksessä. Älä poista arvokilpeä laitteen sisäosasta.

Suosittelemme, että kirjoitat tiedot tähän:

Malli (MOD.)
Tuotenumero (PNC)
Sarjanumero (S.N.)

Asennus

VAROITUS! Lue turvallisuutta koskevat luvut.

Laitteen sijoittaminen

Voit asentaa laitteen yhden kaapin viereen, kahden kaapin väliin ja nurkkaan.

Katso asennuksen vähimmäisetäisyydet taulukosta.

Vähimmäisetäisyydet

Kokonaisteho 10447 W

Laitteen luokitus 1

Lieden korkeuden ja syvyyden muuttaminen

Lieden korkeus on 898 mm ja syvyys 500 mm toimitushetkellä.

1. Aseta liesi yhden sivun varaan.
2. Säädä jalustan syvyyttä ruuvaamalla ruuvi A auki ja löysäämällä kannattimen ruuveja B.

1. Aseta vaadittu syvyys.
2. Ruuvaa ruuvit A ja B kiinni.

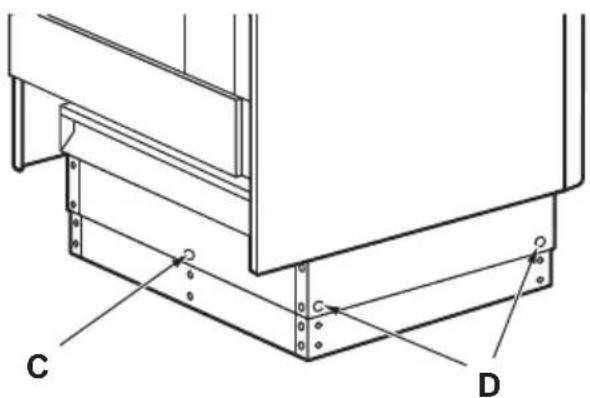

3. Säädä korkeutta ruuvaamalla jalustan takaosan keskellä oleva ruuvi C (1 ruuvi) ja sivuruuvit D (4 ruuvia) auki.

1. Paina jalusta vaadittuun korkeusasetukseen: 923, 898 tai 858 mm.
2. Ruuvaa ruuvit C ja D kiinni.

Laitteen tasapainottaminen

Aseta laitteen ylätaso samalle tasolle muiden pintojen kanssa säätämällä laitteen alla olevia pieniä jalkoja.

Kallistussuoja

Määritä laitteen oikea korkeus ja leveys ennen kuin kiinnität kallistussuojan.

HUOMIO! Varmista, että asennat kallistussuojan oikealle korkeudelle.

Tarkista, että laitteen takana oleva seinäpinta on tasainen.

Kallistussuoja on asennettava paikalleen. Jos sitä ei asenneta, laite voi kallistua.

Laitteessa on kuvan mukainen symboli (jos soveltuu), joka muistuttaa kallistussuojan asentamisesta.

1. Asenna kaatumiseste 317 - 322 mm laitteen yläreunan alapuolelle ja 80 - 85 mm päähän laitteen sivusta kannattimen pyöreään reikään. Kiinnitä se tiukasti ruuveilla vankkaan materiaaliin tai käytä sopivaa vahviketta (seinä).

1. Reikä on laitteen takaosan vasemmalla puolella. Nosta laitteen etuosaa ja aseta se keskelle

Energiatehokkuus

kalusteiden väliin. Jos työtason ja kalusteiden välinen tila on suurempi kuin laitteen leveys, sivumittaa on säädettävä laitteen keskittämiseksi.

Jos olet muuttanut lieden mittoja, kohdista kaatumiseste oikein.

HUOMIO! Jos työtason ja kalusteiden välinen tila on suurempi kuin laitteen leveys, sivumittaa on säädettävä laitteen keskittämiseksi.

Sähköliitäntä

VAROITUS! Valmistaja ei vastaa vahingoista, jos kappaleiden "Turvallisuusohjeet" ohjeita ei ole noudatettu.

Laitteen mukana ei toimiteta pistoketta eikä virtajohtoa. Soveltuvat virtajohtotyypit: H05 RR-F sopivalla poikkileikkauksella.

VAROITUS! Ennen kuin virtajohto liitetään liittimeen, mittaa sähköverkon vaiheiden ja nollan välinen jännite. Katso sitten laitteen takana olevasta kytkentämerkistä oikeaoppisen sähköasennuksen ohjeet. Täten vältetään asennusvirheet ja laitteen sähköosien vaurioituminen.

VAROITUS! Virtajohto ei saa olla kosketuksessa kuvassa olevan laitteen osan kanssa.

Keittotason tuotetiedot standardin EU 66/2014 mukaisesti

Mallin tunnus RMI518

Keittotasotyyppi Keittotason sisäosa Vapaasti seisova liesi

Keittoalueiden määrä 4
Kuumennustekniikka Induktio
Pyöreiden keittoalueiden halkaisija (∅) Vasemmalla takana	21,0 cm
	Oikealla takana	14,0 cm
	Oikealla edessä	18,0 cm
	Vasemmalla edessä	14,0 cm
Energiankulutus keittoaluetta kohti (EC electric cooking)	Vasemmalla takana	162,7 Wh/kg
	Oikealla takana	176,7 Wh/kg
	Oikealla edessä	170,7 Wh/kg
	Vasemmalla edessä	176,7 Wh/kg
Keittotason energiankulutus (EC electric hob) 171,7 Wh/kg

EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

Keittotaso - Energiansäästö

Voit säästää energiaa jokapäiväisen ruoanvalmistuksen aikana seuraavia vinkkejä noudattamalla.

- Kuumenna vettä vain tarvitsemasi määrä.

• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia keittoalueelle ennen alueen kytkemistä toimintaan.
• Aseta pieni keittoastia pienemmälle keittoalueelle.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai ruoan sulattamiseksi.

Uunien tuoteseloste ja -tiedot standardin EU 65-66/2014 mukaisesti

Toimittajan nimi Rosenlew
Mallin tunnus RMI518
Energialuokka 100,0
Energiatehokkuusluokka A
Energiankulutus normaalikäytössä Ylä- ja alalämpö-toiminnossa 0,79 kWh/kierros
Energiankulutus normaalikäytössä Kiertoilma-toiminnossa 0,84 kWh/kierros
Uunien lukumäärä 1
Lämmönlähde Sähkö
Tilavuus 57 l
Uunityyppi Uunin sisäosa Vapaasti seisova liesi
Massa 51.0 kg

EN 60350-1 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 1: Tuotesarjat, uunit, höyryuunit ja grillit - Suorituskyvyn mittaustavat.

Uuni - Energiansäästö

Laitteessa on joitakin toimintoja, joiden avulla voit säästää energiaa.

• Yleisohjeita

– Varmista, että uuninluukku on suljettu oikein laitteen ollessa toiminnassa ja pidä luukku suljettuna mahdollisimman hyvin käytön aikana.
– Käytä metalliastioita energiansäästön parantamiseksi.

– Kun mahdollista, aseta ruoka uuniin lämmittämättä sitä.
– Kun kypsennys kestää yli 30 minuuttia, laske uunin lämpötila minimiin 3 - 10 minuuttia ennen kypsennysajan päättymistä kypsennysajan pituudesta riippuen. Uunin jälkilämpö kypsentää ruokaa edelleen.
– Lämmitä muita ruokia jälkilämpöä käyttäen.

YMPÄRISTÖNSUOJELU

• Puhallintoiminnon käyttäminen - kun mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.
• Ruokien lämpimänä pito - jos haluat pitää ruokia lämpimänä jälkilämmön avulla, valitse matalin lämpötila-asetus.

Kierrätä materiaalit, jotka on merkitty merkillä Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita

kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Innehåll
