KÄYTTÖOHJE RKL601 ROSENLEW

RKL 601

ROSENLEW

Kiitos, että olet valinnut tämän laitteen.

Toivomme, että uusi laitteesi tuottaa Sinulle paljon iloa ja harkitset tuotemerkkimme laitteita myös muiden kodinkoneidesi hankinnan yhteydessä.

Lue tämä käyttöohje huolellisesti ja pidä se tallessa koko laitteen käyttöiän ajan. Käyttöohje on luovutettava myös mahdolliselle laitteen uudelle omistajalle.

Sisällysluettelo

Käyttäjälle

Tärkeää turvallisuustietoa 35

Säätimet ja merkkivalot 37

Keittolevyt 37

Uuni 38

Ennen lieden käyttöönottoa 40

Lieden käyttö 40

Uuni 42

Uunin käyttö 43

Paisto- ja leivontataulukot 46

Grillaus 47

Hoito ja puhdistus 48

Neuvoja ja vihjeitä: Käytännön ongelmia 53

Takuu/Huolto 59

Euroopan Takuu 60

Asentajalle

Neuvoja ja vihjeitä: Teknisiä ongelmia 54

Pakkauksen purkaminen 55

Tekniset tiedot 56

Asennus 57

Sähköliitäntä 58

Käyttöohjeissa esiintyvät tunnuksetù

Kirjassa on tähdennetty tavallista tärkeämpiä asioita seuraavilla tunnuksilla:

Turvaohjeetr

Vaiheittain etenevät toiminnot

Neuvoja ja vihjeitä

Ympäristönäkökohtia

SUOMI

Tärkeää turvallisuustietoa

Nykyinen liesiteknologia on pitkälle kehittynyttä. Tutustu huolellisesti tässä kirjassa annettuihin turvallisuus- ja käyttöohjeisiin. Se on paras tapa välttyä turhilta vahingoilta ja samalla varmistua siitä, että uudesta hankinnasta on iloa ja hyötyä vuosiksi eteenpäin. ⚠ Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Jos luovut siitä joskus tulevaisuudessa, muista antaa tämä kirja seuraavalle käyttäjälle

Lasten turvallisuus

Lieden molemmilla puolilla tulee olla vähintään 40 cm levyinen työtaso. Liesi voidaan asentaa paikalleen myös siten, että sen toisella puolella on seinä tai korkeampi kaappi ja toisella työtaso.

Lapsia on pidettävä silmällä. Astiat, keitto-levyt ja uuni lämpiävät polttavan kuumiksi. Ne myös pysyvät sellaisina jonkin aikaa lieden käytön jälkeen. Pelkkä kosketus voi aiheuttaa vakavia palovammoja.

Laite on sijoitettava lattialle.

Asennus

Lieden asennus on annettava asennusoikeudetomaavan ammattitaitoisen henkilön tehtäväksi. Mahdolliset työvirheet saattavat vahingoittaa liettä tai johtaa vakaviin henkilö- tai omaisuusvahinkoihin.

Varo ettet loukkaa itseäsi. Liesi on painava ja siinä voi olla teräviä reunoja ja ulokkeita. Käytä suojakäsineitä nostojen ja siirtojen aikana.

Lieden käyttö

Älä jätä sulatettavaa rasvaa, parafiinia tai muuta syttymisaltista ainetta liedelle hetkeksi- kään ilman valvontaa. Tulipalon sattuessa käännä kaikki säätimet nolla-asentoon ja katkaise liesituulettimen virta. TUKAHDUTA LIEKIT ASTIAN KANNEN AVULLA. Älä käytä sammut- tamisessa vettä.

Käytä ainoastaan lieden keittolevyjä ja uunia varten suunniteltuja tulenkestäviä astioita.

Varmista, että käännät kaikki säätimet nolla-asentoon, kun lopetat lieden käytön.

Laite ei ole tarkoitettu lasten tai henkilöiden käyttöön, joilla ei ole riittäviä fyysisiä tai henkisiä valmiuksia käyttää laitetta turvallisesti ilman avustavan henkilön neuvontaa tai avustusta.

Puhdistus

Pidä keittolevyt ja uuni puhtaana. Rasva ja roiskeet käryävät kuumetessaan. Ne voivat pahimmassa tapauksessa sytyttää tulipalon.

Varo, ettei luukun lasi vaurioidu. Pienetkin reunasäröt voivat johtaa lasin täydelliseen rikkoutumiseen muutaman lämmityskerran jälkeen.

Älä käytä höyrypuhdistuslaitteita lieden puhdistamiseen.

Älä käytä karheita puhdistussieniä tai naarmuttavia puhdistusaineita luukun lasin puhdistamiseen, koska ne voivat naarmuttaa luukun lasia.

Hoito ja huolto

Käännä kaikki säätimet nolla-asentoon ennen uunilampun vaihtamista.

Huollot ja mahdolliset korjaukset on aina paras jättää valtuutetun huoltoliikkeen tehtäväksi.

Romutus

Käänny ammattitaitoisen sähköasentajan puoleen, jos liesi on kytkettävä pois sähköverkosta. Puolikiinteästi liitetyn sähköjohdon turvallinen irrottaminen vaatii oman ammattitaitonsa. Romutettava sähköliesi on toimitettava paikallisen kierrätyskeskuksen osoittamaan keräyspaikkaan.

Symboli joka on merkitty tuotteeseen

tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kierrätyskeskuksesta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

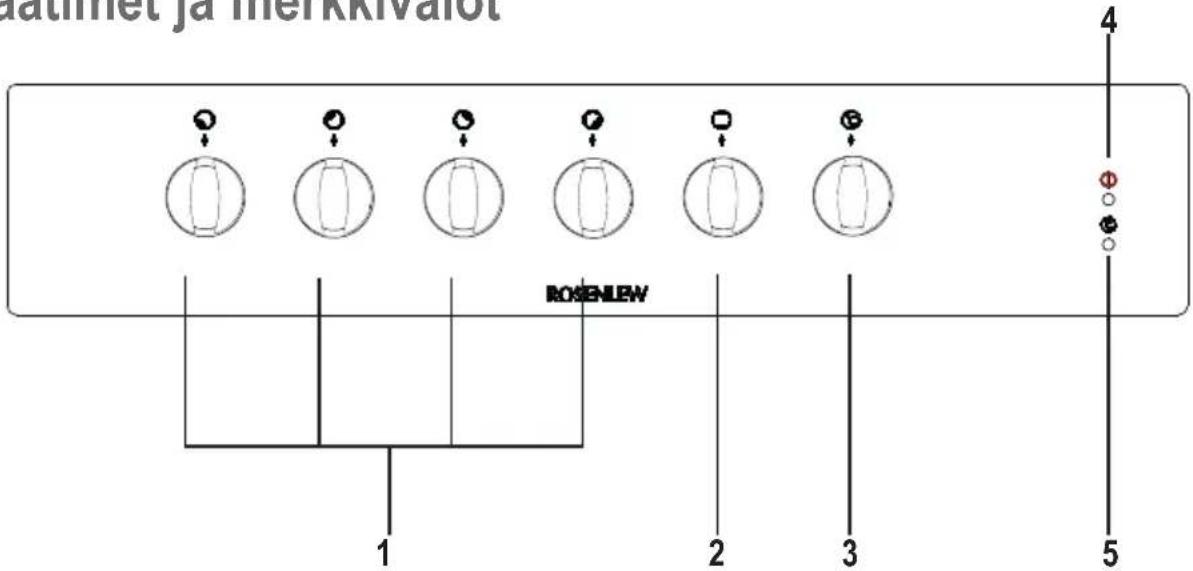

Säätimet ja merkkivalot

1. Keittolevyjen vääntimet
2. Uunin toimintovalitsin
3. Uunin lämpötilansäädin
4. Uunin toimintovalitsimen merkkivalo
5. Uunin lämpötilansäätimen merkkivalo

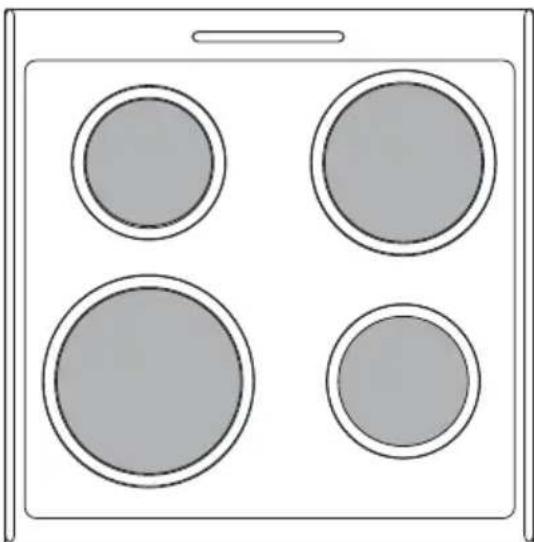

Keittolevyt

Liedessä on neljä keittolevyä. Punaisella täplällä merkityt levyt ovat erittäin nopeasti kuumenevia pikalevyjä. Punainen täplä häviää levyistä ajan myötä.

Eri toiminnoista on yksityiskohtainen kuvaus kohdassa "Lieden käyttö".

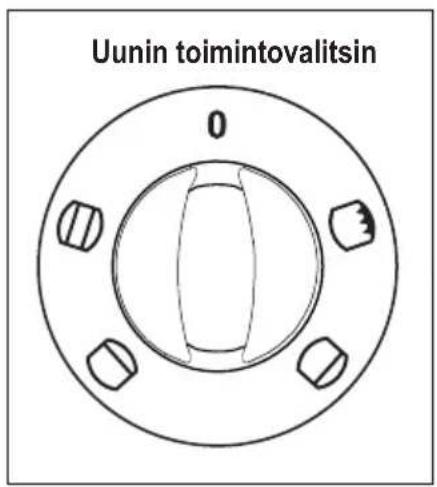

Toiminnot:

ylä-/alalämpö

alalämpö

ylälämpö

grilli

Uunin sisäpinnat ovat emalia. Luukku on kaksinkertainen ja sen ulko-osa on helposti irrotettavissa puhdistamista varten (ks. kohtaa "Hoito ja puhdistus").

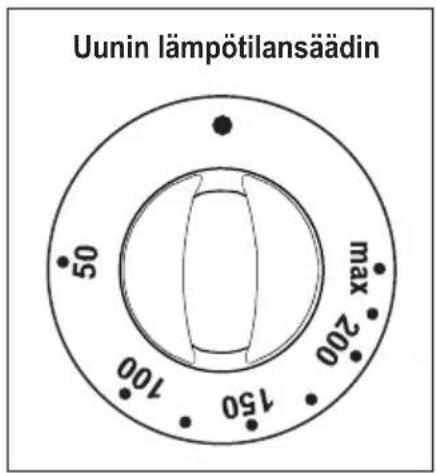

Uunin lämpötilan valitsin

Käännä lämpötilan valitsinta myötäpäivään valitaksesi haluamasi lämpötilan välillä 50°C ja MAX (230°C).

Lieden merkkivalo (jos mallissa) °C

Merkkivalo syttyy, kun uunitoiminto tai joku keittoalueista on asetettu toimintaan.

Uunin merkkivalo ①

Kun uunin lämpötila on asetettu, lämpötilan merkkivalo syttyy ja palaa kunnes uuni on saavuttanut asetetun lämpötilan; sen jälkeen valo syttyy ja sammuu, kun termostaatti kytkee ja katkaisee.

Turvatermostaatti

Laitteen virheellisen käytön tai vioittuneen osan aiheuttaman ylikuumenemisen välttämiseksi uuni on varustettu turvatermostaatilla, joka kytkee pois virransyötön tarvittaessa. Toiminta jatkuu automaattisesti sen jälkeen kun uunin lämpötila on laskenut normaaliin arvoon. Jos termostaatti kytkee virran pois virheellisen käytön vuoksi, uunia voidaan käyttää taas uudelleen yksinkertaisesti odottamalla, kunnes se jäähtyy. Jos termostaatti kytkee virran pois vioittuneen osan vuoksi, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Säilytyslaatikko

Uunin alapuolella on säilytyslaatikko, jonka salpa avautuu nostamalla kevyesti kahvaa.

Turvavarusteet

KEITTOTASON SUOJA (lisävaruste) asennetaan estämään lapsia kaatamasta kuumia nesteitä päälleen.

LUUKUN SALVAN eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua.

Ennen lieden käyttöönottoa:

Uunin puhdistus

Käytä puhdistamiseen lämpimällä vedellä ja astianpesuaineella kostutettua liinaa. Pyyhi uuni ja sen varusteet ja kuivaa ne huolellisesti.

Polta uunin suojarasva

Pidä lapsia silmällä. Uuni lämpiää nopeasti polttavan kuumaksi.

Uunia suojaava rasvakerros on poltettava pois ensikäytön yhteydessä.

1. Sulje luukku, käännä virta päälle ja kierrä

lämpötilansäädin täysille

1. Tuuleta keittiö ja katkaise uunin virta kun ras- va on poltettu pois.
2. Puhdista uuni ja luukku lämpimällä vedellä ja astianpesuaineella. Huuhtele ja kuivaa ne huolellisesti.

Toista menettely uunin grillitoiminnolla noin 5-10 minuutin ajan.

Lieden käyttö:

Keittolevyt

Älä jätä sulatettavaa rasvaa, parafiinia tai muuta syttymisaltista ainetta liedelle hetkeksikään ilman valvontaa. Tulipalon sattuessa käännä kaikki säätimet nolla-asentoon ja katkaise liesituulettimen virta. TUKAHDUTA LIEKIT ASTIAN KANNEN AVULLA. Älä käytä sammuttamisessa vettä.

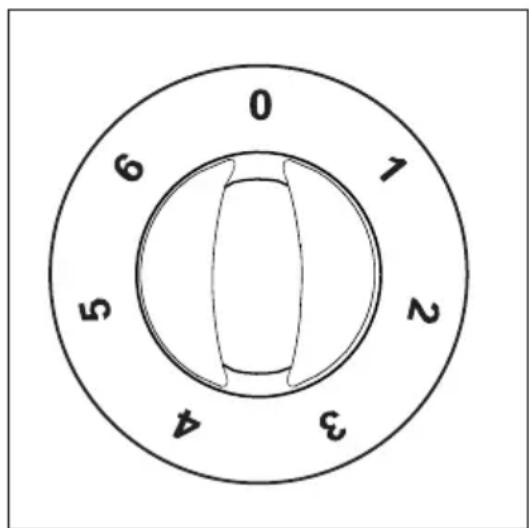

Keittolevyjen katkaisimina toimivissa säätmissä on asennot 1 - 6, joista viimeksi mainittu vastaa suurinta tehoa. Kun säädin käännetään päälle, syttyy lieden punainen merkkivalo.

Kuumentaminen aloitetaan yleensä täydellä teholla ja säädintä käännetään myöhemmin

pienemmälle tarpeen mukaan. Pienen totuttelun jälkeen kutakin astiaa ja sen sisältöä parhaiten vastaavat säädinasennot löytyvät kuin itsestään. Käytä kannellisia astioita. Ne säästävät sähköä. Muista myös katkaista liedestä virta heti käytön jälkeen.

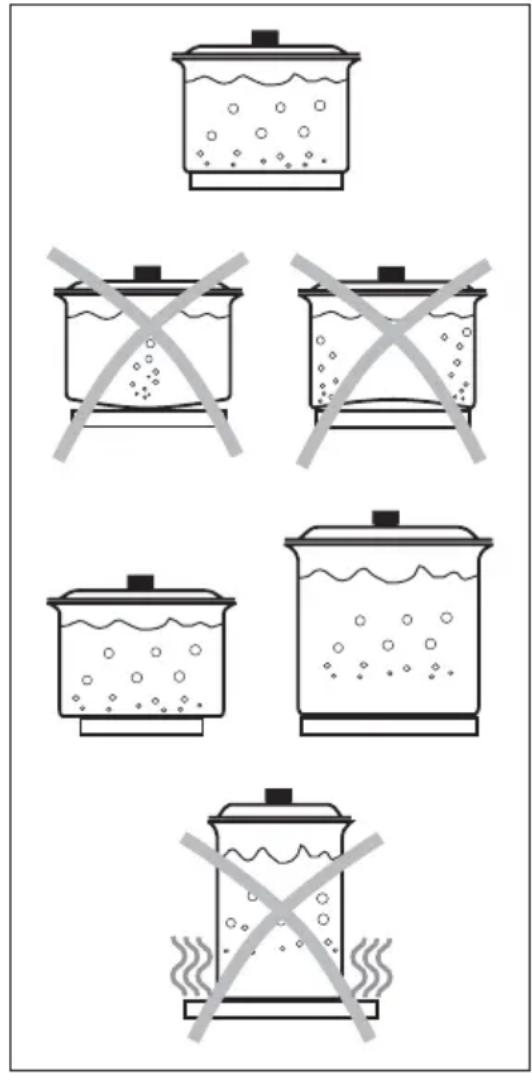

Keittoastian valinta

Ota huomioon seuraavat asiat valitessasi kattilaa tai pannua. Pohjan tulee olla:

• läpimitaltaan vähintään yhtä suuri kuin keitto- levy. Muuten mahdollinen ylikiehuva ruoka palaa kiinni levyyn.
• hieman kovera, jolloin se suoristuu lämmetessään.

Alumiini johtaa hyvin lämpöä, mutta se saattaa jättää keittolevylle tahroja. Ne voidaan kuitenkin poistaa jäljempänä kuvatulla tavalla.

Kun olet hankkimassa uusia astioita, katso että ne ovat ruostumatonta terästä ja että niissä on monikerroksinen ns. sandwich-pohja.

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai astiaa suoraan uunin pohjalle. Lämmön siirtyminen saattaa muuten estyä, jolloin uunin emalipinnat voivat vahingoittua ylikuumenemisen takia.

Pidä lapsia silmällä. Uuni lämpiää nopeasti polttavan kuumaksi.

Leivinpelti voi vääntyä hieman lämpötilan nopean nousun takia, varsinkin jos sen kuormitus on epätasainen. Pelti palautuu kuitenkin alkuperäiseen muotoonsa jäähdyttyään.

ylä-/alalämpö - ylä- ja alavastus kytkettyinä.

alalämpö - ainoastaan alavastus kytkettynä.

ylälämpö - ylävastus käytössä

grilli - grillausvastus käytössä.

Keltainen merkkivalo palaa uunin lämpenemisen aikana ja sammuu, kun haluttu lämpötila on saavutettu (valo syttyy tai sammuu virran kytkeytyessä päälle tai pois päältä).

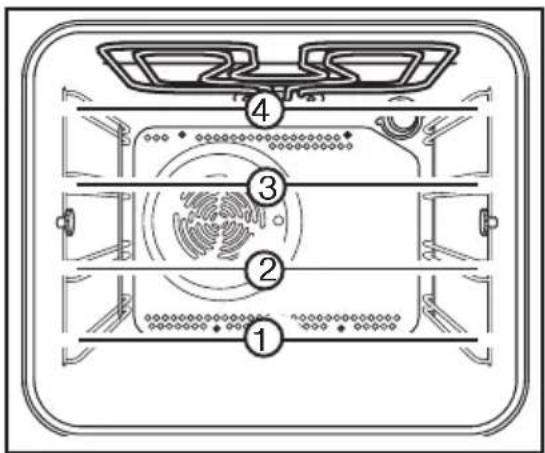

Pellin korkeuden valinta

Uunissa on neljä kannatintasoa peltiä var- ten (ks. kuvaa).

Käytä uunia ainoastaan luukku suljettuna.

Uunissa on järjestelmä, joka tuottaa luonnollisen ilmankierron ja kierrättää höyryä jatkuvasti.

Tämän järjestelmän ansiosta ruoka voidaan valmistaa kosteassa höyryssä, jolloin se pysyy pehmeänä sisältä ja rapeana ulkopuolelta. Lisäksi kypsennysaika ja energiankulutus vähenevät. Kypsennyksen aikana voi muodostua höyryä, joka poistuu uunista, kun luukku avataan. Tämä on täysin normaalia.

Pysy kuitenkin aina sopivan välimatkan päässä avatessasi uunin luukkua ruoanvalmistuksen aikana tai sen päätyttyä, jotta sisään kerääntynyt höyry ja kuumuus poistuvat uunista, etkä polta itseäsi.

Ylä- /alalämpö

Käännä uunin toimintovalitsin kyseisen tunnuksen kohdalle ( ), ja käännä lämpötilanvalitsinta haluamaasi asentoon. Jos paistaminen vaatii enemmän ylä- kuin alalämpöä tai päinvastoin, siirrä peltiä vastaavasti tai käännä lämpötilanvalitsin asentoon (pelkkä ylälämpö) tai

(pelkkä alalämpö).

Grillaus

Käännä uunin toimintovalitsin kyseisen tunnuksen kohdalle ( ) ja aseta lämpötilanvalitsin haluamaasi asentoon. Grillatessasi lihaa tai kalaa, laita se ritilälle ja sivele pintaan hieman voita tai öljyä. Valitse kannattimet ruoan paksuuden mukaan.

Kaada hieman vettä uunipannuun ja aseta se alimmille kannattimille käry- ja hajuhaittojen vähentämiseksi.

• Käytä aina grillauskäsineitä asettaessasi ruokia grilliin tai ottaessasi niitä pois sieltä.
• Uuni voi saavuttaa 230°C lämpötilan. Varmista aina, että käyttämäsi astiat ovat tarpeeksi lämmönsietäviä.
• Älä koskaan aseta alumiinifoliota, leivinpeltiä tai astiaa suoraan uunin pohjalle. Kuumailman kierto saattaa muuten estyä, jolloin uunin emalipinnat voivat vahingoittua ylikuumenemisen takia.
• Valvo kypsymistä huolellisesti, jos käytät öljyä tai rasvaa. Ruoka voi ylikuumetessaan lei-mahtaa liekkeihin.
  Varo myös roiskuttamasta öljyä tai rasvaa, kun siirrät ruokia uuniin tai otat niitä ulos sieltä. Mahdolliset valumat ja roiskeet on jo pelkän paloturvallisuuden takia aina paras pyyhkiä heti pois.
  Ruoasta erittyy höyryä samalla tavalla paista- misen kuin keittämisenkin aikana.
  Uunin luukun lasiin tiivistyvä kosteus on normaali ilmiö. Lasi on hyvä pyyhkiä kuivaksi jokai- sen paisto- tai grillauskerran jälkeen.

i Neuvoja ja vihjeitä kalan ja lihan paistamiseen

Laita liha tai kala uuninkestävään astiaan tai suoraan ritilälle. Jälkimmäisessä tapauksessa ritilän alle on asetettava pannu keräämään ruoasta tippuvaa rasvaa ja nestettä. Kaada pannuun hie-man vettä käryämisen vähentämiseksi.

Vaalea liha, siipikarja ja kala paistetaan yleensä keskilämmössä (150-175°C). Punaiselle lihalle (hieman ruskistunut pinnalta ja kevyesti paistunut sisältä) suositellaan korkeampaa lämpötilaa (200-230°C) ja lyhyempää paistoaikaa.

i Neuvoja ja vihjeitä leivontaan

Kakut paistetaan yleensä keskilämmössä (150-200°C). Noin kymmenen minuuttia kestävä uunin esilämmitys parantaa leivontatulosta. Tarkkaile paistumisen edistymistä lasin läpi avaa-matta luukkua välillä.

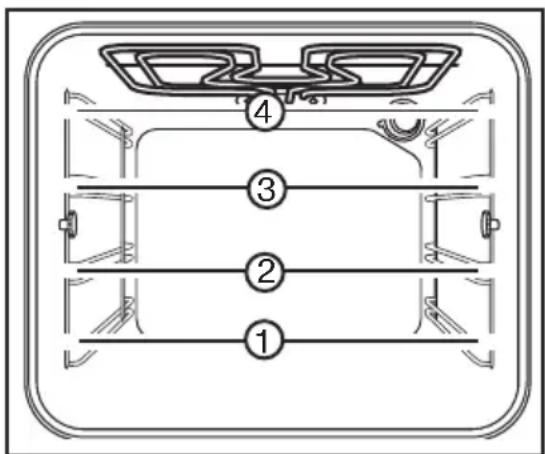

Neuvoja ja vihjeitä grillaamise-en

Voitele ritiä kevyesti öljyllä, ennen kuin asetat lihan tai kalan uuniin.

Kypsennyslämpö säteilee uunin yläosassa olevasta grillausvastuksesta. Valitse ritiän korkeus grillattavan lihan tai kalan paksuuden mukaan.

Muista asettaa alimmalle tasolle aiemmin mainittu uunipannu.

Paisto- ja leivontataulukot

Ylä-/alalämpö

i Esilämmitä uunia noin 10 minuuttia ennen kypsentämisen aloittamista.

Paino(g)	RUOKA	Ylä-/alalämpö		Paistoaika[ASTW](minuutteina)	HUOM!
		Kannattimet	Lämpötila
	KAKUTKAKUTMurokakku 2 170 20 ~ 30KakkuvuoassaJuustotorttu 1 160 60 ~ 80KakkuvuoassaOmenatorttu 1 180 40 ~ 60TorttuvuoassaStruudeli 2 175 60 ~ 80Hillotorttu 2 175- 30 ~ 40Hedelmäkakku 1 175 45 ~60 KakkuvuoassaSokerikakku 1 175 30 ~ 40 KakkuvuoassaJouluinen kakku 1 175 40 ~ 60 KakkuvuoassaLuumukakku 1 175 50 ~ 60 KakkuvuoassaPikkuleivät2 175 25 ~35LeivinpeltiKeksit2 160 20 ~30LeivinpeltiMarengit2100Pikkupullat 2 190 12 ~ 20LeivinpeltiWiener-leivät2 190 15 ~25LeivinpeltiLEIVÄT JA PIZZATVehnäleipä1 190 40 ~60 1-2 leipääRuisleipä1 190 30 ~45Sämpylät2200 20 ~ 35 6-8 sämpylääPizza1 210 15 ~30LeivinpeltiPAISTOKSETVihannespaistos2200 45 ~ 60 vuoassaLasagne2 180 45 ~60 vuoassaCannelloni2200 40 ~ 55 vuoassaLIHANaudanliha2190 50 ~ 70 ritilällä1200 Porsaanliha2180100 ~ 1301000 Vasikanliha219090 ~ 1201500 Paahtopaistopuoliraaka2210 50 ~ 60 ritilällä1500 kypsä2 21060 ~ 70 ritilällä1500 täysin kypsä 2 210 70 ~ 80 ritilällä2000 Porsaanlapa 2 180120 ~ 150Lammas2190110 ~ 1301000 Broileri2190 60 ~ 80 kokonainen4000 Kalkkuna2180210 ~ 2401500Ankka2175120 ~ 150kokonainen3000 Hanhi2175150 ~ 200kokonainen1200 Kaniini2190 60 ~ 80 paloiteltu1500 Jänis2190150 ~ 200paloiteltu800 Fasaani219090 ~ 120kalamureke 2180 40 ~ 60 vuoassaKALA1200 Taimen219030 ~ 403-4 kalaa1500 Tonnikala/Lohi219025 ~ 354-6 filettä

Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa. Kypsennysajat eivät sisällä uunin esikuumennusta.

Kypsennysajat eivät sisällä uunin esikuumennusta. Esilämmitä uunia noin 10 minuuttia ennen kypsentämisen aloittamista.

Grillaus

RUOKALAJI	Määrä		Grilli [IMAGE]		Paistoaika (minuutteina) [IMAGE]
	Kpl	Paino	Kan-natin	Lämpötila	Yläpuoli	Alapuoli
Häränseläkkeet 4 800 3	max 12 ~ 15	12 ~ 14
Pihvit 4 600 3 max 10 ~	12 6 ~ 8
Makkarat 8 - 3 max 12 ~	15 10 ~ 12
Porsaankyljykset 4 600	3 max 12 ~ 16	12 ~ 14
Kana (puolitettu) 2 1000	3 max 30 ~ 35	25 ~ 30
Kebabit 4 - 3 max 10 ~	15 10 ~ 12
Kananrinta 4 400 3 max	12 ~ 15 12 ~ 14
Hampurilaispihvit	6	600	3	max	10 ~ 15	8 ~ 10
Kala (fileet)	4 400 3	max 12 ~ 14	10 ~ 12
Voileivät	4-6 - 3 max		5 ~ 7 -
Paahtoleivät	4-6 - 3 max	2 ~ 4	2 ~ 3

Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa.

Hoito ja puhdistus

Yleisohjeita

Puhdista liesi säännöllisesti lämpimällä vedellä ja astianpesuaineella kostutetulla liinalla höyryaukon alustaa ja suojusta myöten. Älä koskaan käytä teräsvillaa tai hankausaineita.

Keittolevyt

Likaiset keittolevyt ovat hitaita ja kuluttavat paljon sähköä. Lämmönsiirtoa haittaavat likakerrostumat on aina kaavittava pois mahdollisimman pian. Varsinkin runsaasti sokeria sisältävät ylikiehuneet keitokset tai sulaneet muovit voivat palaa lujasti kiinni levyihin.

Menettele jäljelle jääneiden likatahrojen kanssa seuraavasti:

1. Kostuta tahrat vedellä ja astianpesuaineella ja poista jälkikerrostumat puu- tai muovikaapimella.
2. Käytä viimeistelyyn lämpimällä vedellä ja astianpesuaineella kostutettua sientä.
3. Vaikein lika on poltettava pois TYHJÄ keittolevy kerrallaan seuraavasti:
   3a. Käännä levy täysille noin kuudeksi minuutiksi. Levy kuumenee voimakkaasti. Sitä on valvottava koko ajan.
   3b. Pyyhi levy puhtaaksi noesta astian-pesuaineella kostutetulla sienellä.
4. Kuivaa levyt lopuksi huolellisesti.

Uuni

Jos uuni on hyvin likainen, menettele seuraavasti:

1. Poista roiskeet ja ylimääiset lika- kerrostumat puisella tai muovisella paistinlastalla.

1. Pyyhi uunin pohja ja sivut lämpimällä vedellä ja mäntysuovalla kastetulla sienellä.
2. Sulje luukku, valitse ylä-/alalämpö ja lämmitä uunia kymmenen minuuttia 100° C lämpötilassa.
3. Kun uuni on jäähtynyt, pese ja kuivaa se. Jos tarve vaatii, käytä pesussa apuna uuninpuhdistetta. Kuivaa lopuksi pinnat huolellisesti.Hoito ja puhdistus.

Uunin luukku

Varo ettei luukun lasi vaurioidu. Pienetkin reunasäröt voivat johtaa lasin täydelliseen rikkoutumiseen muutaman lämmityskerran jälkeen.

Uunin luukku voidaan irrottaa puhdistusta varten. Käännä uunin luukku vaaka-asentoon. Käännä kummassakin luukun saranassa oleva kiinnike eteenpäin vasteeseen saakka (A).

Käännä luukkua varovasti kiinni vasteeseen saakka. Nosta luukkua siten, että saranat irtoavat paikoiltaan (B).

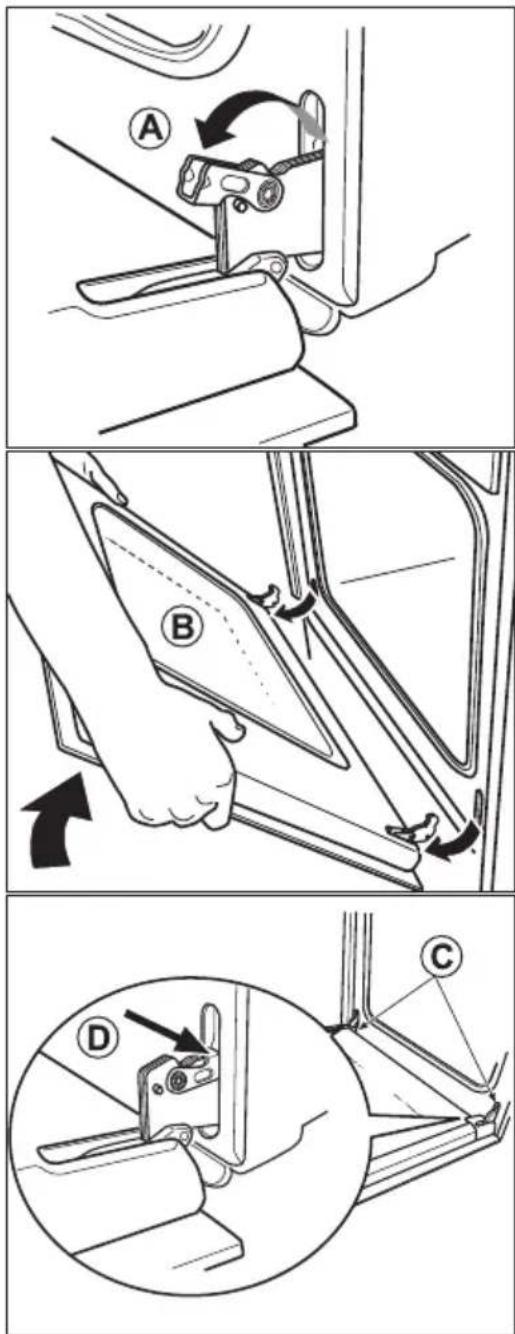

Uunin luukun kiinnittäminen paikalleen

Kiinnitä luukku takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä:

Aseta luukun saranat saranan reikiin (C). Tarkista, että saranat ovat paikallaan oikein ja tasaisesti kummaltakin puolelta.

Laske luukku hitaasti alas.

Varo, että luukun kulmat eivät osu luukun alapuolella olevaan uunin runkoon.

Käännä lopuksi kiinnikkeet takaisin taakse uunin sisäosaan päin (D).

Tarkista varovasti, että luukku toimii oikein.

Huomio:

Varo, että saranan vivut eivät "napsahda" sormille. Jouset voivat aiheuttaa vammoja.

Luukun lasien puhdistaminen

Uunin luukun voi tarvittaessa (jos se on likainen) irrottaa, jotta lasi voidaan puhdistaa sisäpuo-lehta.

Huomio: ole erittäin varovainen irrottaessasi ja puhdistaessasi luukun osia: sisäreunat voivat olla terävät!

Laita pyyhe alustaksi ja aseta uunin luukku sen päälle vaakatasoon ulkopuoli pyyhettä vasten. Aseta luukku siten, että se ei ole kahvan päälä.

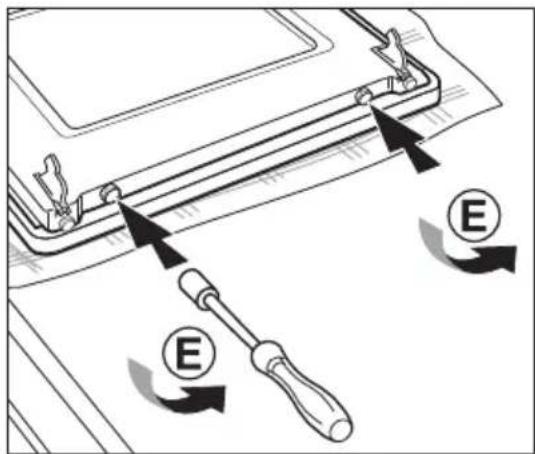

Irrota saranoiden välissä olevat sisemmät ruuvit (E).

Älä missään tapauksessa irrota sara- noiden ruuveja!

Aseta rungon ja lasin väliin puulusikka ja nos- ta runkoa vähän ylöspäin (F).

Työnnä runkoa sen jälkeen kahvan suuntaan (G) siten, että osat irtoavat toisistaan.

Puhdista lasit.

Kiinnitä osat takaisin paikalleen päinvastaisessa järjestyksessä:

Aseta runko etureuna edellä lasin kiinnityslevylle (H) keskelle (J) siten, että saranan reiät ovat kohdakkain. Paina runkoa kevyesti, vedä taakse (I) ja kiinnitä paikalleen siten, että kumpikin kiinnityslevy peittyy. Kiinnitä ruuvit (E) paikalleen.

Ruostumatonta terästä tai alumiinia olevat mallit:

Puhdista uunin luukku kostealla sienellä ja kuivaa sen jälkeen pehmeällä liinalla.

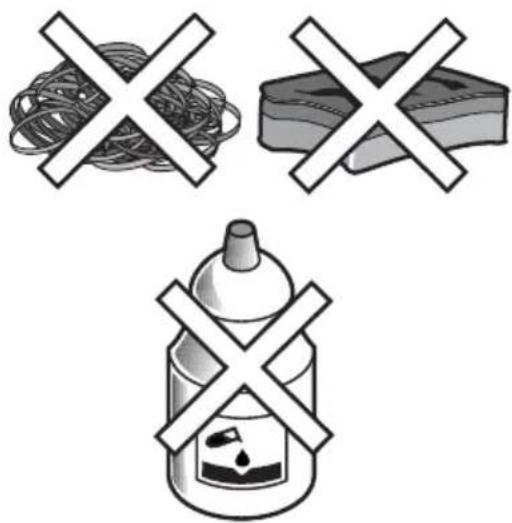

Älä koskaan käytä teräsvillaa, happoja tai hankaavia aineita, sillä ne saattavat vahingoittaa uunin pintoja. Noudata näitä ohjeita myös käyttöpaneelin puhdistuksessa.

Säilytyslaatikko

1. Laatikossa on kannattimet, yksi kummalla-kin puolella. Tyhjennä laatikko ja vedä se ulos.
2. Ota laatikosta kiinni molemmilta puolilta niin läheltä liettä kuin mahdollista.
3. Nosta laatikkoa hieman siten, että se vapautuu rajoittimistaan.
4. Vedä laatikko pois liedestä. Sovita laatikko takaisin paikalleen päinvastaisessa järjes-tyksessä.

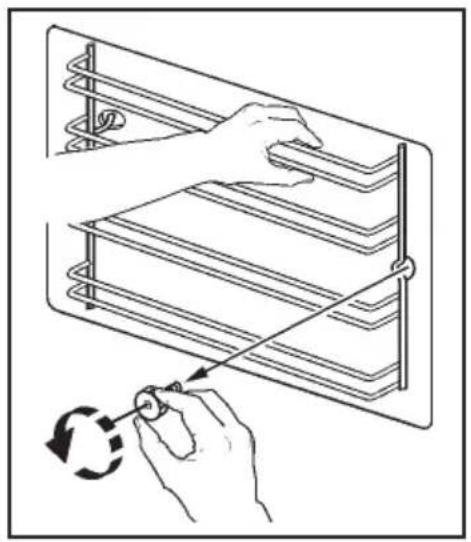

Uunin tasot ja kannattimet

Puhdista uunipellit lämpimällä vedellä ja miedolla pesuaineella. Poista kiinnipalaneet tahrat märällä runsaasti saippuoidulla sienellä. Huuhtele hyvin ja kuivaa pehmeällä liinalla. Kannattimet voidaan irrottaa puhdistuksen helpottamiseksi.

Toimi seuraavasti:

1. Irrota edessä oleva ruuvi pitäen kannatinta paikallaan toisella kädellä.
2. Irrota takakoukku ja ota kannatin pois paikaltaan.
3. Asenna kannattimet puhdistuksen jälkeen takaisin paikalleen päinvastaisessa järjes-tyksessä.

Varmista, että kiinnitysruuvit ovat kunnol- la kiinni asentaessasi kannattimet takaisin pai- kalleen.

Varmista että kaikki säätimet ovat nolla- asennossa.

Lamppuvaatimukset:

a) lämmönsieto vähintään 300 °C;
b) jännite ja taajuus 230 V \~ 50 Hz;
c) teho 15 W;
d) kanta E 14.

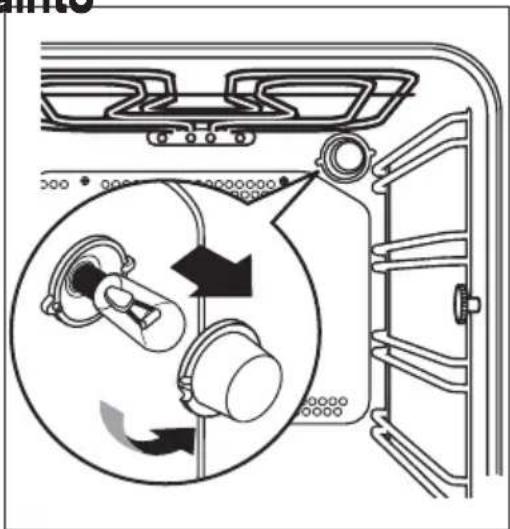

Vaihda lamppu seuraavasti (ks. kuvaa):

a) paina lasia ja käännä sitä vastapäivään;
b) kierrä viallinen lamppu irti;
c) kierrä uusi lamppu tilalle;
d) sovita lasi takaisin paikalleen;
e) uunin valo on sen jälkeen taas kunnossa.

Merkkivalojen lamput

Käänny valtuutetun huoltoliikkeen puoleen, jos jokin merkkivalojen lampuista vioittuu.

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

Aseta keittotason suoja paikalleen painamalla suojan takaosaa, jotta se tarttuu tason reunoihin.

i Neuvoja ja vihjeitä: Käytännön ongelmia

ONGELMALeivonnaiset eivät nouse kunnolla.	SYYUunin lämpötila liian matala.Leivonnaiset nousevat hetkeksi, mutta jäävät litteiksi.	TOIMENPITEETTarkista lämpötila.
	Leipätaikina ei ole nousut kunnolla.Se voi johtua liian pitkästä nousu-ajasta.	Leipätaikinan tulee nousta jo huoneenlämmössä. Kokeile onko siinä tarpeeksi hiivaa; sormen painallusjäljen on hävittäväitsestään.
	Liian vähän hiivaa tai leivinjauhetta.Liian kuuma rasva/nesteseos estäähiivan toiminnan.	Tarkista ainekset; vertaa niitä reseptiin.
Leivonnaiset liian kui-via	Liian vähän nestettä ja liian paljon taiväärän tyyppisiä jauhoja voi johtaa leivän kuivumiseen.	Tarkista nesteen lämpötila ennen hiivan lisäämistä. Sen tulee olla tuorehiivalle 37°C ja kuivahiivalle 45-50°C.
	Jos uunin lämpötila on liian matala, venyy paistoaika liian pitkäksi ja lopputulos on liian kuiva.	Tarkista ainekset sekä jauhojen ja nesteen keskinäiset suhteet; vertaa määriä reseptiin.
Paistotulos liian tum-ma	Jos uunin lämpötila on liian korkea,on paistotulos liian tumma.	Tarkista lämpötila.
	Liian korkealle asetettu pelti tai ritiläjohtaa ylälämmöllä yläpuolenylipaistumiseen tai päinvastoin.	Tarkista lämpötila.
Paistotulos liian vaalea	Kuumailman kierto estynyt uuninpohjalle asetetun alumiinifolion,pellin tai astian takia.	Tarkista ovatko pellit/ritilä oikealla tasolla.
	Vaalean värisissä vuoissapaistotulos on vaaleampi kuintummissa vuoissa	Varmista ettei uunin pohjalle ole jäänytmitään sinne kuulumatonta.

ONGELMALiesi ei toimi.	SYYVirta on poikki.	TOIMENPITEETTarkista sulakkeet.Huomaa: Jokaisella vaiheella on oma su-lakkeensa.Tarkasta ettei ylikuormitussuoja ole lauen-nut.
Liian pitkä paistoaika.	Sopimaton kattila/pannu.	Käytä tasaisia tai mieluiten lievästi kovera-pohjaisia astioita. Ota myös huomioon, että lasi ja posliini johtavat heikommin läm-pöä kuin metallit, esimerkiksi alumiini.
Keittolevy lämpenee liian hitaasti.	Säädin väärässä asennossa.	Lämpötilansäädin kannattaa yleensä alus-sa asettaa täysille ja kääntää sitä pienem-mälle vasta tavoitelämpötilaa lähestyttäes-sä.
Uunin valo ei toimi	Lamppu on viallinen.	Vaihda lamppu.

Pakkauksen purkaminen

Tarkasta että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle. Pakkaus on kierrätyskelpoinen. Ota yhteys paikalliseen kierrätyskeskukseen, el- let ole varma mihin pakkausmateriaali on toimitettava.

Varusteet

Lieden mukana toimitetaan seuraavat va-rusteet:

• Emaloidut uunipellit ja -pannu
• Ritilä
• Käyttöohje

Tekniset tiedotekniset tiedot

MITAT (mm)

leveys 600

korkeus 900

syvyys 600

Tilavuus (I)

uuni 56

Teho (uuni)

Ylä-/alalämpö 1800 W

Alalämpö 1000 W

Ylälämpö 800 W

Grilli 1650 W

Uunin valo 15 W

Yhteisteho (W): 1815 W

Keittolevyt

Läpimitta (mm) - teho (W):

takana vasen 145 - 1000

takana oikea 180 - 1500

edessä vasen 180 - 2000

edessä oikea 145 - 1500

Yhteisteho (W) 6000

Uunin lamppu: E14 kierrekanta, 230 V, 25 W ja 300° C.

Laiteluokka 2 alaluokka 1 ja Luokka 1

Asennus

Lieden huolto on aina paras jättää valtuutetun huoltoliikkeen tehtäväksi.

Varo ettet loukkaa itseäsi. Liesi on painava ja siinä voi olla teräviä reunoja ja ulokkeita. Käytä suojakäsineitä nostojen ja siirtojen aikana.

Mittaa että liesi sopii sille varattuun tilaan. Tarkasta erityisesti työtason korkeus lattiasta ja sokkelitilan mitat

(ks. kuvaa). Liesi voidaan asentaa paikalleen myös siten, että sen toisella puolella on seinä tai korkeampi kaappi ja toisella työtaso.

Sokkeli on toimituksen yhteydessä koottu 900 mm korkuista työtasoa ja 600 mm syvyyttä silmäl- läpitäen. Sokkeli on tarvittaessa madallettavissa 850 mm työtasokorkeutta varten.

Varmista ettei lieden sähköjohto joudu missään vaiheessa puristukseen.

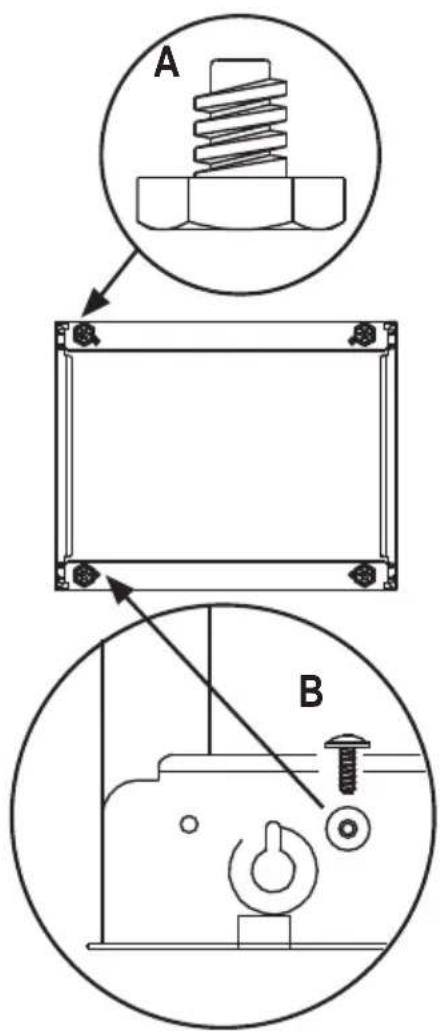

Sokkelin madaltaminen 850 mm työtasokorkeutta varten

1. Kaada liesi selälleen käyttäen esimerkiksi pakkausmateriaalia pehmikkeenä.
2. Irrota säädettävät jalat "A" (4 kpl).
3. Poista sokkelin kiinnitysruuvit "B" (4 kpl).
4. Poista sokkeli paikaltaan.
5. Asenna säädettävät jalat takaisin paikalleen.
6. Nosta liesi pystyyn säädä se vaakasuoraan asentoon.

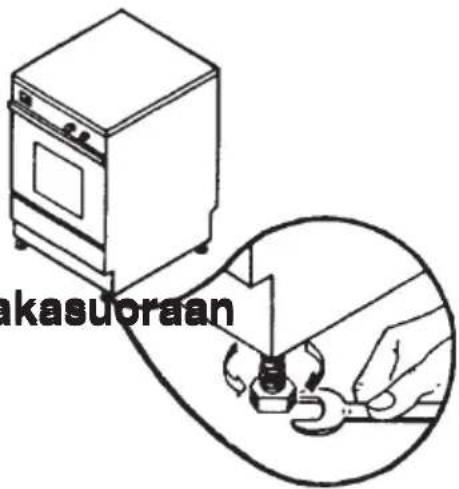

Asennus vaakasuoraanAsennus vaakasuoraan

Säädä jalkoja (ks. kuvaa) siten, että liesi asettuu kummassakin suunnassa vaakasuoraan asentoon. Tar- kasta vaakasuoruus vesivaa'alla tai keittolevylle asete- tun, vedellä täytetyn astian avulla.

Sähköliitäntä

Lieden asennus on aina annettavaammattitaitoisensähköasentajan tehtäväksi.

Mahdolliset työvirheet saattavat vahingoittaa liettätai johtaa vakaviin henkilö- tai omaisuusvahinkoihin.

Valmistaja ei vastaa seurauksista, ellei tässä käyttöohjekirjassa annettuja turvaohjeita noudateta. Liesi on suunniteltu liitettäväksi yksivaiheiseen 230 V(50Hz) -sähköverkkoon mukana toimitetulla sähköjohdolla.

Maajohdon tulee olla 2-3 cm pidempi kuin vaihe- ja nollajohtojen.

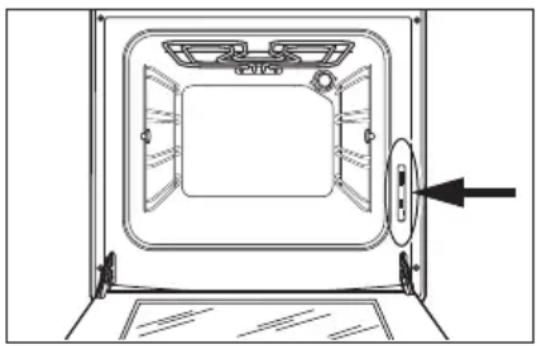

Jännite on mitattava liitosrasiasta ennen lieden kytkemistä sähköverkkoon. Lieden tyyp-pikilpi on oikealla puolella.

Takuu/Huolto

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662

(0,16 e/min +pvm), tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model) ......

Tuotenumero (Prod.nr.) ......

Sarjanumero (Serial nr.) ......

Ostopäivä ....

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen

kuluttajaneuvonnastamme soittamalla numeroon 0200-2662

(0,16 e/min +pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.

Euroopan Takuu

Electrolux myöntää takuun tälle tuotteelle oppaan takakannessa luetelluissa maissa tuotetakuussa määritetyksi tai lainsäädännön mukaiseksi ajaksi.Muuttaessasi jäljessä luetellusta maasta toiseen tuotetakuu siirtyy mukanasi seuraavien ehtojen mukaisesti:

• Tuotetakuu on voimassa tuotteen ostopäivästä lukien. Tästä on osoituksena tuotteen myyjän antama ostokuitti, joka osoittaa tuotetakuun olevan voimassa.
• Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai tuoteryhmää koskevien takuuehtojen mukaisesti.
• Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyttäjälle.
• Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on tarkoitettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten.
• Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien sääntöjen mukaisesti.

Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin.

www.electrolux.com

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Pärnu mnt. 153, 11624 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge	[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich	[phone]	Herziggasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warszawa
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberiniho 1, 821 03 Bratislava
Suomi	www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"

ROSENLEW

ROSENLEW

www.electrolux.com
