BRUKSANVISNING ZWY 1105 ZANUSSI

Pesukone Tvättmaskin

USER MANUAL

Sisällys

Säkerhetsinformation	13
Produktbeskrivning	14
När du kör det första tvättprogrammet	15
Daglig användning	15
Tvättprogram	16
Underhåll och rengöring	17

Felsökning	18
Tvättmedel och tillsatser	20
Tekniska data	20
Förbrukningsvärden	20
Installation	21
Miljöskydd	22

Med reservation för ändringar.

Säkerhetsinformation

Läs noga igenom följande information innan du installerar och använder din tvättmaskin. Spara denna bruksanvisning tillsammans med tvättmaskinen.

Allmän säkerhet

• Försök inte att modifiera tvättmaskinen på något sätt. Det kan utsätta dig för fara.
• Var noga med att avlägsna alla mynt, säkerhetsnålar, broscher, skruvar och liknande från tvätten innan du startar ett tvättprogram. Sådana föremål kan annars or-saka allvarliga skador på maskinen.
• Använd den rekommenderade mängden tvättmedel.
• Tvätta små föremål såsom strumpor, tvättbara bälten och liknande i en tygpåse eller ett örngott.
• Stäng av tvättmaskinen och stäng vattenkranen efter varje användningstillfälle.
• Koppla loss tvättmaskinen från eluttaget före rengöring eller underhåll.
• Tvätta inte kläder med ribbstickning, material utan fäll eller fransiga material i tvättmaskinen.

Installation

• Packa upp tvättmaskinen eller be att få den uppackad omedelbart vid leverans. Kontrollera att tvättmaskinen inte har några utvändiga skador. Rapportera alla transportskador till din återförsäljare eller den som skött transporten.
• Avlägsna alla transportbultar och allt förpackningsmaterial innan tvättmaskinen installeras.
• Vattenanslutningen får endast utföras av en kvalificerad rörmokare.
• Kontakta en behörig elektriker om elnätet i ditt hem behöver anpassas för att ansluta tvättmaskinen.

• Kontrollera efter installationen att tvättmaskinen inte står på nätkabeln.

• Om tvättmaskinen installeras på ett mattbelagt golv, se till att mattan inte blockerar ventilationsöppningarna i maskinens botten.

• Tvättmaskinen måste anslutas till ett jordat vägguttag enligt gällande bestämmelser.
• Läs noga igenom instruktionerna i avsnittet "Elektrisk anslutning" innan du ansluter tvättmaskinen till elnätet.
• Maskinens anslutningskabel får endast bytas ut av en auktoriserad servicetekniker.
• Tillverkaren ansvarar inte för skador orsakade av felaktig installation.

Åtgärder vid risk för frost

Om tvättmaskinen kan utsättas för temperaturer under 0 °C måste följande försiktighetsåtgärder vidtas:

• Stäng vattenkranen och koppla loss tilloppsslangen.
• Placera tilloppsslangens och tömningsslangens ändar i en behållare på golvet.
• Välj och starta tömningsprogrammet och låt det slutföras.
• Stäng av tvättmaskinen genom att vrida programväljaren till Stopp-läget ○.
• Koppla loss tvättmaskinen från eluttaget.
• Anslut tillopps- och tömningsslangarna.

På så sätt töms det kvarvarande vattnet i slangarna så att inte is bildas, vilket annars kan skada tvättmaskinen. Innan du sätter på tvättmaskinen igen, se till att den är installerad på en plats där temperaturen inte sjunker under fryspunkten.

ANMÄRKNING! Denna tvättmaskin är avsedd att användas vid normal rumstemperatur. Tillverkaren ansvarar inte för frysskador.

Användning

• Denna produkt är endast avsedd för hushållsbruk. Använd inte produkten för kommersiella, industriella eller andra ändamål.
• Läs anvisningarna på varje klädvårdsetikett innan kläderna tvättas.
• Lägg inte in kläder i tvättmaskinen som har fått fläckar borttagna med bensin, alkohol, trikloretylen, etc. Om sådana fläckborttagningsmedel har använts, vänta tills medlet har avdunstat helt innan plaggen läggs in i trumman.

• Töm alla fickor och veckla ut kläderna.
- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.
Barn ska övervakas för att säkerställa att de inte leker med produkten.

Produktbeskrivning

1. Programväljare
2. Tryckknappar och deras funktioner
3. Programfaslampor
4. "Start/Paus"-knapp

Tvättmedelsfack

1 Sköljmedel (fyll inte på över MAX-markeringen)
2 Blekmedel kan användas för bomullsprogram utan förtvätt. Häll i ett 1/4 till 1 glas utspätt blekmedel (fyll inte på över MAX-markeringen)
3 Tvätt
4 Förtvätt
5 Överflöde av sköljmedel och blekmedel (om för mycket har fyllts på)

När du kör det första tvättprogrammet

När maskinen används första gången

• Kontrollera att anslutningarna för el och vatten har utförts enligt installationsanvisningarna.
• Ta bort polystyrenblocket och allt övrigt förpackningsmaterial från trumman.

Daglig användning

Fylla på tvätt

• Öppna locket till tvättmaskinen.
• Öppna trumman genom att trycka in spärren A: de två luckorna öppnas automatiskt.
• Lägg i tvätten, stäng trumluckorna och stäng sedan locket till tvättmaskinen.

Varning Kontrollera att trumluckorna har stängts ordentligt innan du stänger locket:

• När de två luckorna stängs
• frigörs spärren A.

- Kör det första tvättprogrammet vid 90 °C utan tvätt, men med tvättmedel för att rengöra tvättmaskinen inuti.

Fylla på tvättmedel

Häll i erforderlig mängd tvättmedel i huvudtvättfacket och även i förtvättfacket om du har valt funktionen Förtvätt. Häll vid behov sköljmedel i sköljmedelsfacket

Välja program

Vrid programväljaren till önskat program. Start/Pausknappen ▷∥ blinkar med grönt sken.

Om du vrider programväljaren till ett annat program när ett program pågår ignorerar produkten det nya programmet.

Start/Paus-knappen ▷∥ blinkar med rött sken i några sekunder.

Välja centrifugeringshastighet

Tryck på knappen Centrifugering Ⓞm du vill centrifugera tvätten vid en annan hastighet än den som produkten väljer. Du kan även välja funktionen Sköljstopp □. Se "Tvättprogram" för maximala centrifugeringshastigheter.

Sköljstopp

Med detta val töms inte vattnet efter sista sköljningen för att motverka att plaggen ligger och blir skrynkliga.

När programmet är klart och om du har valt Sköljstopp

☐ behöver du sedan välja ett program för Centrifugering

eller Tömning för att avsluta programmet och tömma ut vattnet.

Välja tillvalsfunktioner √

Du måste välja tillvalsfunktioner när du har valt program, men innan du trycker på Start/Paus-knappen ▷∥ (se "Programöversikt"). Tryck på knapparna för önskade tillvalsfunktioner. Motsvarande kontrollampor tänds. När knapparna trycks in igen slocknar kontrollamporna. Om en tillvalsfunktion inte kan kombineras med det valda tvättprogrammet blinkar Start/Paus-knappen ▷∥ med rött sken.

Funktionen "Förtvätt"

Produkten kör en förtvätt vid max. 30 °C.

Funktionen Snabb =

Tvättiden reduceras beroende på det valda programmet.

Funktionen "Extra sköljning"

Tvättmaskinen lägger till en eller flera sköljningar under programmet. Denna funktion rekommenderas för personer med känslig hud och för områden där vattnet är mjukt.

Starta tvättprogrammet

Tryck på Start/Paus-knappen för att starta programmet. Motsvarande kontrollampa tänds med grönt sken.

Det är normalt att programväljaren står kvar i samma läge under programmets gång. Kontrollampan för den pågående programfasen lyser.

U + U Förtvätt + Tvätt

+ Sköljningar + Centrifugering

→I: Program klart

Göra paus i ett program

Lägga i mer tvätt under de första 10 minuterna

Tryck på Start/Paus ▷II -knappen: Motsvarande kontrol-lampa blinkar med grönt sken medan produkten är i paus-läge. Luckan kan öppnas först cirka 2 minuter efter det att tvättmaskinen har stannat. Tryck på Start/Paus-knappen ▷II en gång till för att fortsätta programmet.

Ändra ett pågående program

Innan du gör några ändringar av det pågående programmet måste du först pausa tvättmaskinen genom att trycka på Start/Paus ▷■ -knappen. Om ändringen inte går att göra blinkar Start/Paus-knappen ▷■ med rött sken några sekunder. Om du fortfarande vill ändra programmet måste du avbryta det aktuella programmet (se nedan).

Avbryta programmet

Vid programväljaren till Stopp-läget ○ om du vill avbryta programmet.

Program klart

Maskinen stannar automatiskt, Start/Paus-knappen ▷ll slocknar och kontrollampan Program klart -tänds.

Luckan kan öppnas först cirka 2 minuter efter det att tvättmaskinen har stannat. Vrid programväljaren till "Stopp"-läget ○. Plocka ur tvätten. Stäng av produkten och stäng vattenkranen.

Standby: när programmet är slut aktiveras energi-sparsystemet efter några minuter medan kontrollam-

porna fortsätter lysa. Energisparsystemet avaktiveras när du trycker på valfri knapp.

Tvättprogram

Program/Typ av tvätt Vikt Tillgängliga funktioner

Bomull (Kall Ⓜ - 90°) : Vit eller färgad tvätt, t.ex. malt smutsade arbetskläder, sänglinne, bordsdu- underkläder, handdukar.

Max. centrifugeringshastighet: 1000 varv/minut

5,5 kg Sköljstopp, Snabb, Förtvätt, Extra sköljning

Program/Typ av tvätt Vikt Tillgängliga funktioner
Bomull Eko (40°-60°) :Vit eller färgad, t.ex. normalt smutsade arbetskläder, sänglinne, borddukar, underkläder, handdukar.Max. centrifugeringshastighet: 1000 varv/minut	5,5 kg Sköljstopp, Förtvätt, Extra sköljning
Syntet (Kall - 60°) : Syntetmaterial, underkläder, färgade material, strykfria skjortor, blusar.Max. centrifugeringshastighet: 900 varv/minut	2,5 kg Sköljstopp, Snabb, Förtvätt, Extra sköljning
Specialprogram
Fintvätt (30°- 40°): För alla ömtåliga material, t.ex. gardiner.Max. centrifugeringshastighet: 700 varv/minut	2,5 kg Sköljstopp, Snabb, Förtvätt, Extra sköljning
Ylle (30° - 40°) : För ylle märkt "Ren ny ull, ma-skintvättbar, krympfri".Max. centrifugeringshastighet: 1000 varv/minut	1,0 kg Sköljstopp
Handtvätt (Kall - 30°) : Mycket ömtåliga plagg med klädvårdsetiketten "Handtvätt".Max. centrifugeringshastighet: 1000 varv/minut	1,0 kg Sköljstopp
Sköljningar: Handtvättade kläder kan sköljas med detta program.Max. centrifugeringshastighet: 1000 varv/minut	5,5 kg Sköljstopp, Extra sköljning
Tömning: Tömning efter att funktionen Sköljstopp har valts.	5,5 kg
Centrifugering: En centrifugeringscykel från 500 till 1000 varv/minut efter ett Sköljstopp.	5,5 kg

Underhåll och rengöring

Koppla loss tvättmaskinen från eluttaget före rengöring.

Avkalkning

För att avkalka tvättmaskinen, använd en lämplig icke-frä- tande produkt som är avsedd för tvättmaskiner. Läs anvis- ningarna från produktens tillverkare för information om re- kommenderade mängder och hur ofta avkalkningen bör utföras.

Utvändig rengöring

Använd varmt tvålvatten för att rengöra tvättmaskinens utsida. Använd inte alkohol, lösningsmedel eller liknande produkter.

Tvättmedelsfack

Gör enligt följande för rengöring:

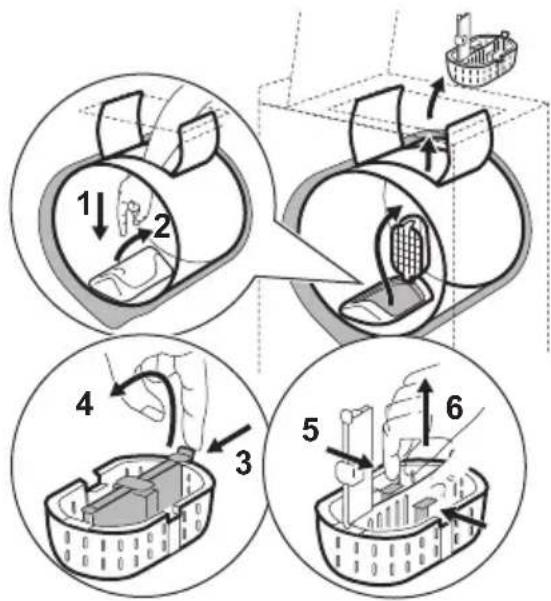

Rensa regelbundet nälfällan som sitter i trummans botten:

Gör enligt följande figurer för att rengöra filtren:

Produkten har genomgått många kontroller innan den lämnade fabriken. Om du ändå stöter på problem, gå igenom nedanstående punkter innan du kontaktar kundtjänst.

Problem Orsaker
Produkten startar inte eller fylls inte med vatten:	produkten är inte korrekt ansluten eller den elektriska installationen fungerar inte (strömavbrott),locket till produkten eller trummans luckor har inte stängts ordentligttvättprogrammet har inte startats på rätt sättvattentillförseln har stängts av, vattenkranen är stängd,filtren i tilloppsslangen är igensatta (se "Skötsel och rengöring").
Produkten fylls med vatten, men tömmer sedan omedelbart:	tömningsslangens U-böj sitter för lågt (se "Installation").
Produkten sköljer inte eller fylls inte med vatten:	tömningslangen är blockerad eller böjdtömningsfiltret är igensatt (se "Skötsel och rengöring")detektorn för obalans har aktiverats: tvätten är ojämnt fördelad i trummanprogrammet "Tömning", "Nattprogram" eller "Sköljstopp" har valts.tömningslangens U-böj sitter på olämplig höjd.
Produkten centrifugerar inte:	balansproblem med tvätten: lägg i mer tvätt eller justera plaggen manuellt i trumman.
Det är vatten på golvet runt produkten:	för mycket tvättmedel har gjort att skum har flödat övertvättmedlet är olämpligt för maskintvätttömningslangens U-böj sitter inte fast ordentligttilloppsslangen läcker.
Tvättresultaten är inte till-fredsställande:	tvättmedlet är olämpligt för maskintvättför mycket tvätt har lagts in i trumman,det valda tvättprogrammet är olämpligtför lite tvättmedel har använts.
Produkten vibrerar eller bull-rar:	allt förpackningsmaterial har inte avlägsnats från produkten (se "Installation")produkten står inte plant och är obalanserad (se "Installation"),produkten står för nära en vägg eller annan inredningTvätten är ojämnt fördelad i trumman, för lite tvätt,produkten håller fortfarande på att köras in, ljudet försvinner med tiden.
Tvättprogrammet tar alldeles för lång tid:	filtren i tilloppsslangen är igensatta (se "Skötsel och rengöring"),strömmen eller vattentillförseln har stängts avmotorns överhettningsskydd har aktiveratstilloppsvattnets temperatur är ovanligt lågsäkerhetssystemet för skumdetektering har aktiverats (för mycket tvättmedel) och tvättmaskinen har börjat tömma ut skummetdetektorn för obalans har aktiverats: En extra fas har lagts till för att fördela tvätten jämnare i trumman.
Produkten stannar under ett tvättprogram:	vatten- eller strömförsörjningen är defektEtt Sköljstopp har valts.trummans luckor är öppna.
Locket går inte att öppna efter tvättprogrammet:	temperaturen inuti trumman är för höglocket frigörs efter 1–2 minuter när programmet är klart.
Sköljmedel rinner direkt in i trumman när tvättmedels-facket fylls på:	sköljmedel har fyllts på över MAX-markeringen.
Tömningspumpen arbetar hela tiden, även när hus-hållsapparaten inte används:	översvämningsskyddet har aktiverats. Gör på följande sätt:- stäng vattenkranen- töm produkten i 2 minuter innan du kopplar loss den från eluttaget- kontakta vår serviceavdelning.
Start/Paus-knappen1)blin-kar med rött sken2):	locket är inte stängt ordentligttömningsfiltret är igentäppttömningsslangen är blockerad eller böjdtömningsslangen sitter för högt (se "Installation")tömningspumpen är blockeradavloppsrören är blockeradevattenkranen är stängd, vattentillförseln har stängts av.

1) På vissa modeller kan en ljudsignal avges
2) När du har löst problemet trycker du på "Start/Paus"-knappen för att starta om det avbrutna programmet.

Tvättmedel och tillsatser

Använd endast tvättmedel och tillsatser som är avsedda för tvättmaskiner. Vi rekommenderar att du inte blandar olika typer av tvättmedel. Det kan annars spoliera tvättningen. Det finns inga restriktioner när det gäller användning av pulvertvättmedel. Flytande tvättmedel får inte an-

vändas när Förtvätt har valts. För program utan förtvätt, håll i det flytande tvättmedlet direkt i trumman eller använd en speciell doseringsboll (från tvättmedelstillverka- ren). Tvättmedelstabletter eller andra doser måste placeras i huvudtvättfacket.

Tekniska data

MÄTT Höjd		850 mm
	Bredd	400 mm
	Djup	600 mm
NÄTSPÄNNING/FREKVENSENERGIFÖRBRUKNING	230 V / 50 Hz	2 300 W
VATTENTRYCK Min.	Max.	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Anslutning till vattentillförsel Typ 20/27

Förbrukningsvärden

Program Energiförbrukning	(kWh)1)	Vattenförbrukning (li-ter)1)	Programtid (minuter)1)
Vit bomull 90 °C 2.2 67 160
Bomull 60 °C 1.3 62 145
Bomull 40 °C 0.75 62 140
Syntet 40 °C 0.65 48 80
Fintvätt 30 °C 0.30 53 60
Ylle 30 °C 0.40 48 70
Handtvätt 30 °C 0.40 48 60

1) Förbrukningsinformationen som visas i den här tabellen är indikativ. Den kan variera beroende på mängden och typen av tvätt, på vattentemperaturen för vattentillförseln och den omgivande temperaturen.

Standardprogram för energimärkningens förbrukningsvärden

Bomull 60 °C ekonomi och bomull 40 °C ekonomi är standardbomullsprogram för normalt smutsad bomullstvätt. De är lämpliga för att tvätta normalt smutsad bo-

Installation

Avlägsna allt skyddande transportemballage innan du använder tvättmaskinen första gången. Spara helst emballaget för framtida transporter: om tvättmaskinen transporteras osäkrad kan maskinen skadas inuti och orsaka läckage och felfunktioner. Tvättmaskinen kan också skadas genom härda stötar.

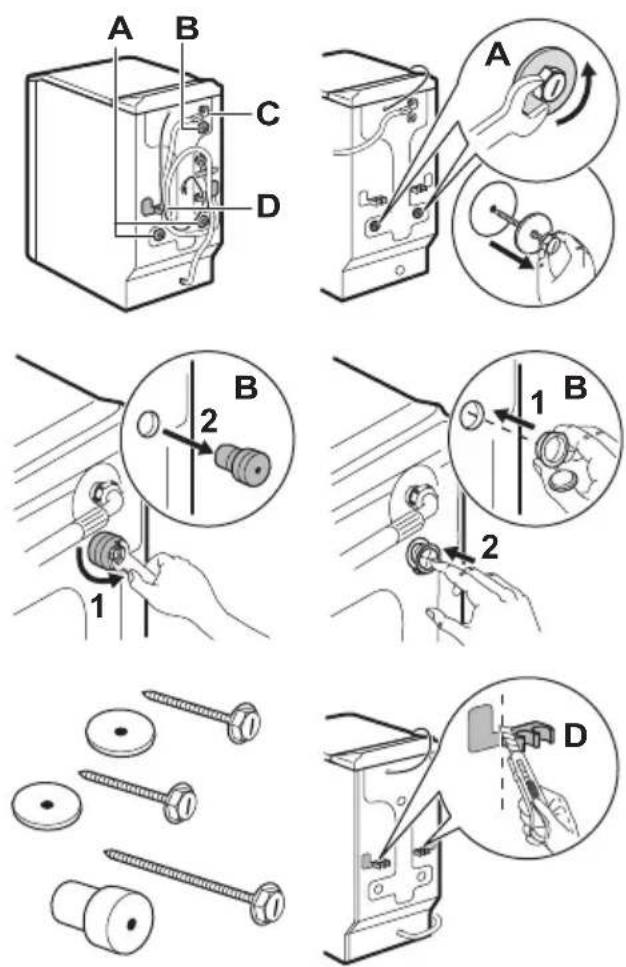

Uppackning

mullstvätt och de är de effektivaste programmen vad gäller kombinationen energi- och vattenförbrukning för att tvätta den typen av bomullstvätt. De uppfyller EN60456.

Förberedelser

Behåll transportbultarna till när du ska flytta produkten.

Skär itu dessa plastdelar för att installera produkten på samma nivå som skåpen bredvid.

Vattentillförsel

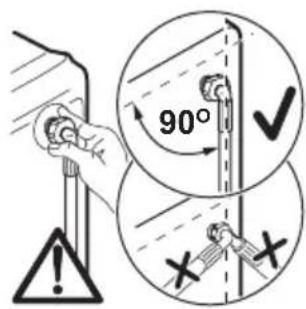

Flytta vid behov tilloppsslangen i den riktning som visas i figuren. För att göra detta, lossa tilloppsslangens ringmutter och rikta tilloppsslangen nedåt såsom visas i figuren. Dra åt ringmuttern och kontrollera att det inte finns några läckor

Öppna vattenkranen. Kontrollera att det inte finns några läckor. Tilloppsslangen får inte förlängas. Kontakta en servicetekniker om slangen är för kort. Obs! Kontrollera slang-kopplingarnas täthet.

Tömning

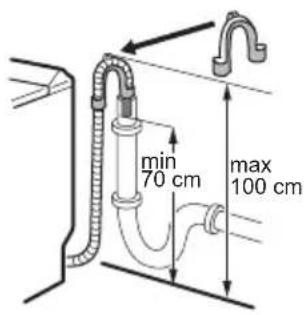

Sätt fast U-böjen på tömningsslangen. Placera tömningsänden i ett avlopp (eller i en diskho) med en höjd på mellan 70 och 100 cm. Kontrollera att den sitter ordentligt på plats. Luft måste kunna komma in i slangändan för att undvika risken för sughäverteffekt.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För

Tömningsslangen får aldrig sträckas ut. Kontakta en servicetekniker om slangen är för kort.

Elektrisk anslutning

Denna tvättmaskin får endast anslutas till en 1-fasig nätspänning som levererar 230 volt. Kontrollera säkringens märkdata: 13 A för 230 V. Tvättmaskinen får inte nätanslutas via förlängningskablar eller grenuttag. Kontrollera att vägguttaget är jordat och följer gällande bestämmelser.

Placering

Placera produkten på en plan och hård yta i ett ventilerat rum. Se till att produkten inte kommer i kontakt med väggar eller annan inredning. Genom en noggrann avvägning undviker du vibrationer och buller och förhindrar att produkten flyttar sig under drift.

ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Kassering av tvättmaskinen

Alla material som bär symbolen kan återvinnas.

Kassera dem hos en uppsamlingsstation (hör med de lokala myndigheterna) för uppsamling och återvinning av avfall. När du kasserar tvättmaskinen, avlägsna alla delar som kan vara farliga för andra: klipp av nätkabeln så nära maskinen som möjligt.

Skydda miljön

För att spara vatten och energi och därigenom skydda miljön rekommenderar vi följande:

• Kör tvättmaskinen med full tvättmängd när så är möjligt och undvik små tvättmängder.
• Använd programmen för förtvätt och blötläggning endast för mycket hårt smutsad tvätt.
• Använd en lämplig mängd tvättmedel baserat på vattnets härdhet, tvättmängden och hur hårt smutsad tvätten är.
