BRUKSANVISNING Advanced Flexmount B2 MOZI

★ Påbörja inte monteringen av denna produkt innan du har läst och förstått både väggfästets monterings- och bruksanvisningar samt den tilltänkta TV-apparatens instruktioner. Om det finns oklarheter angående monteringsanvisningarna eller monteringsplatsen, kontakta din återförsäljare för ytterligare information.
★ Följ instruktionerna angående TV-apparatens minimi- och maximimonteringsavständ från väggen och egendom.
★ Denna produkt är ämnad att monteras endast av en person som innehar tillräckliga tekniska benägenheter för att utföra monteringen. Kontakta vid behov ett företag som erbjuder monteringstjänster.
★ Kontrollera innan montering att ytan, som väggfästet monteras på klarar av belastningen av väggfästets och TV-apparatens kombinerade vikt.
★ Överskrid inte väggfästets maximibelastning, 50 kg.
Detta väggfäste kan monteras på gipsskivsväggar med träregel med för ändamålet passande träskruvar. Montering direkt på gipsskiva rekommenderas inte. Väggfästet får inte monteras på en metallregel. Då du monterar på en träregel bör skruvhålen borras i regelns mitt.
★ FARA! Då du borrar väggfästets ankringshål, se till att du inte borrar i närheten av en ellinje eller rörnät. Montera inte väggfästet direkt ovanför eller nedanför ett vägguttag eller en strömbrytare.
★ Be alltid en annan person hjälpa dig lyfta och stöda utrustningen då du monterar väggfästet och TV-apparaten.
★ Spänn inte skruvarna för hårt, eftersom detta kan skada skruvarna, väggfästet eller apparaterna samt väggen.
★ Denna produkt är ämnad endast för inomhusbruk. Utomhusbruk kan leda till hårdvaru- eller person-skador.
★ Tillverkaren och återförsäljaren är inte ansvariga för direkta eller indirekta skador som orsakats av felaktig montering eller användning av väggfästet.
★ Bilderna i denna bruksanvisning är vägledande och grundar sig på den information som tillverkaren givit. P.g.a. kontinuerlig produktutveckling kan produktens utseende eller egenskaper ändras utan förvarning.

Import och återförsäljning

Verkkokauppa.com Oy

Östersjögatan 21

00180 Helsingfors

Service:

[phone]

Verkkokauppa.com Oy garanterar att denna produkt är funktionsduglig under garantiperioden. Garantin är i kraft endast om bevis på inköp uppvisas i samband med att produkten lämnas in för garantireparation.

Produkten är ämnad främst för konsumentbruk, och på basis av detta beviljas produkter som införskaffats för bruk inom näringslivet en begränsad garanti som beskrivs senare i dessa villkor.

Garantitid

• företag och samfund 6 månaders garanti.

Garantireparation

Verkkokauppa.com Oy sköter produktens garantireparation centraliserat via sina egna service-punkter. Ytterligare aktuell information samt riktlinjer för smidig garantiservice finns på adressen www.verkkokauppa.com.

Garantins begränsningar

Garantin omfattar endast själva produktens material- och tillverkningsfel. Den begränsade garantin som beviljats produkten täcker inte reparation och/eller kostnadsberäkning om:

- felet har uppstått som resultat av behandling i oenlighet med bruksanvisningen.

- produkten har skadats till följd av fukt, mekanisk belastning och/eller någon annan extern omständighet.

- felet har uppstått som resultat av olycksfall eller annan orsak som garantibeviljaren inte kan påverka.

- felet har uppstått till följd av onormalt flitig användning ochkan anses bero på normalt slitage.

Garantin omfattar inte möjliga tillbehör, batterier eller mjukvara som levererats med produkten.

Verkkokauppa.com Oy är inte skyldig att ersätta direkta eller indirekta kostnader som orsakats av produktens användning eller produktfel, utöver det som förpliktas enligt gällande lagstiftning.

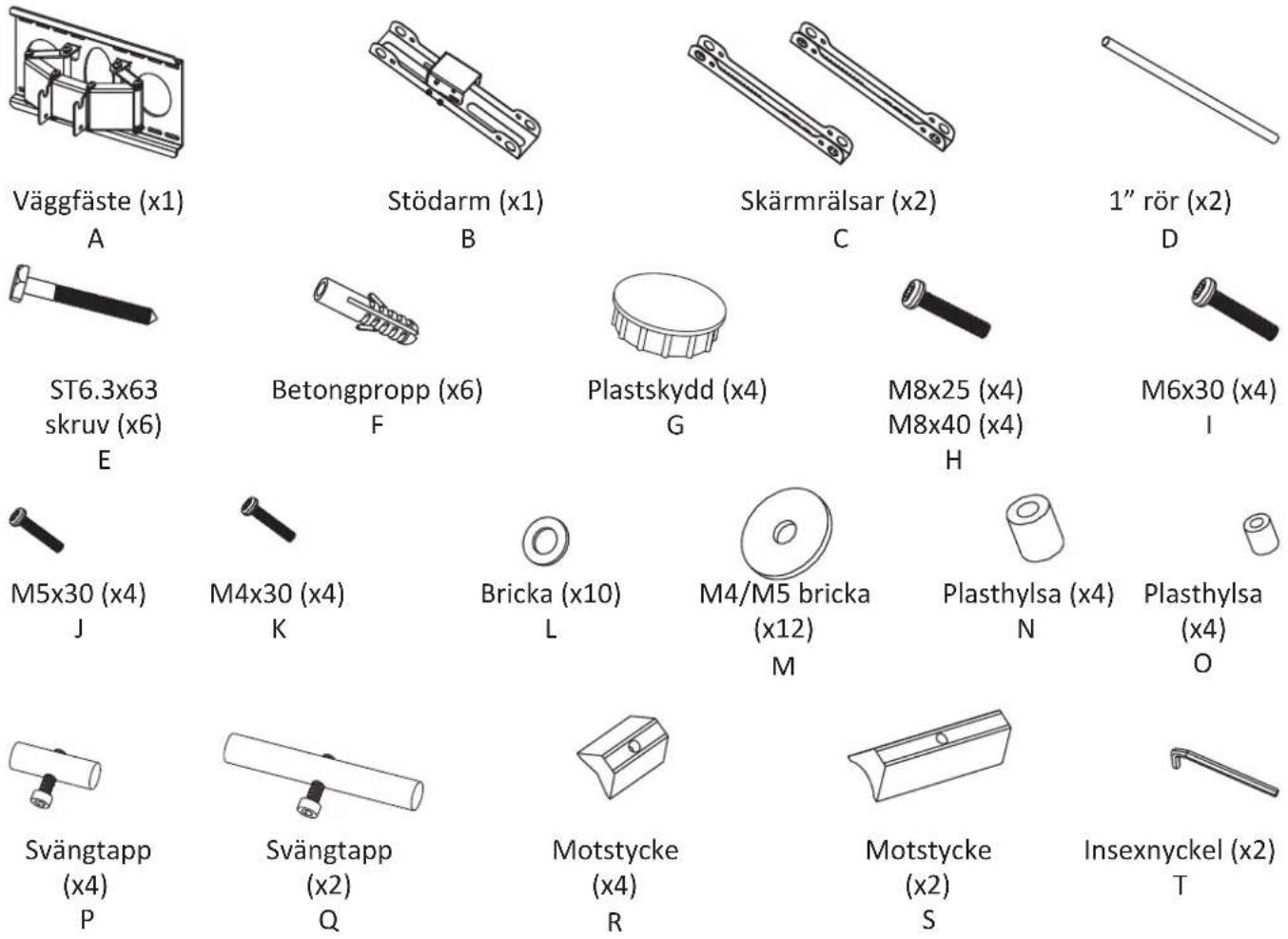

1. Innan monteringen

Se till innan monteringen att alla delar nedan finns i förpackningen och att de är i gott skick. Om någon del fattas eller är felaktig, kontakta din återförsäljare innan du påbörjar monteringen.

Verktyg som behövs vid montering:

• Krysskruvmejsel (minst 200 mm lång).
• M6 (10 mm) U-nyckel eller skiftnyckel
- Borrmaskin som lämpar sig för ändamålet samt ett 10 mm bett för betongproppar eller 4 mm

bett för regelmontering.

• Penna för att markera borrhålen
• Hammare

2.1 Montering på trä- eller gipsvägg

• Försäkra dig först att väggen som TV-apparaten ska monteras på klarar av väggfästets och skärmens kombinerade vikt.
• Med väggfästet levereras tillbehör för montering på betong- eller trävägg. Om utrustningen monteras på en annan typ av vägg, t.ex. en gips- eller stenvägg, bör användaren inhandla passliga monteringstillbehör separat.

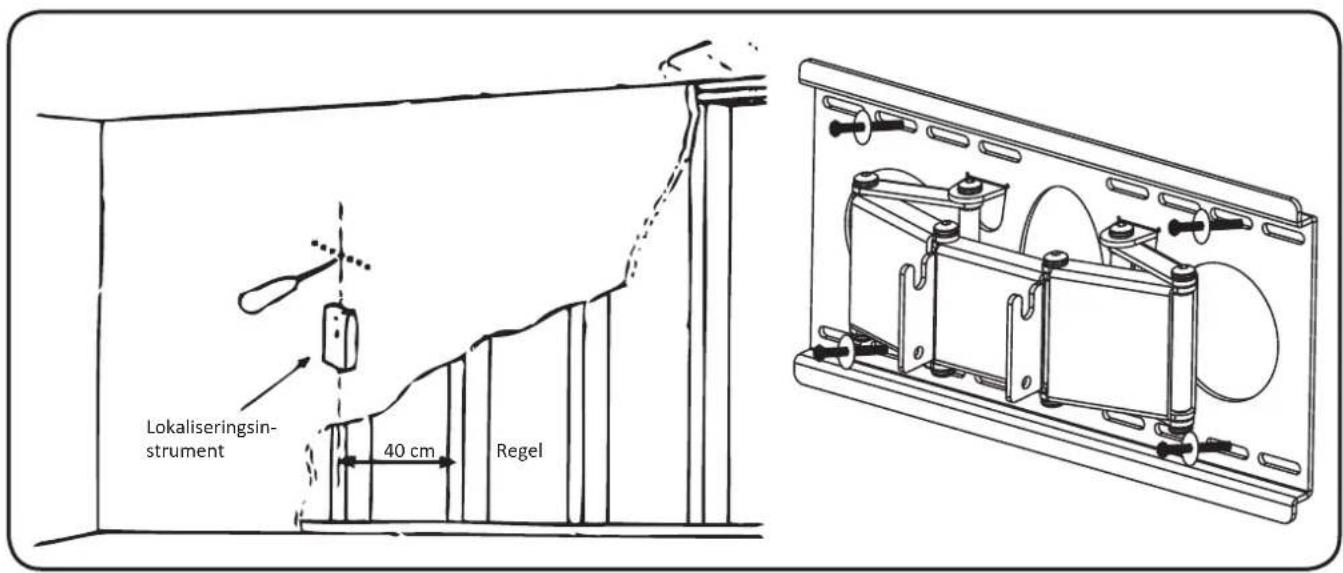

• Sök efter träregels kanter med ett lokaliseringinstrument och markera regels mittlinje. OBS: väggfästets bägge ändor bör fästas i varsin regel för att väggfästet ska klara av full belastning. Om det inte finns närliggande reglar där du vill montera väggfästet, kan du fästa en skild trä- eller fanerskiva mellan reglarna och fästa väggfästet i skivan.
• Placera väggfästet mot väggen som en mall och kontrollera med hjälp av ett vattenpass att det ligger rakt, och markera skruvhålens mittpunkter på väggen. Se till att borrhålen ligger mitt på regeln.
• Borra fyra st. hål med 3 mm diameter till 50 mm djup. Fäst väggfästet med skruvarna E och brickorna
• Spänn inte skruvarna för hårt. Överspänning av skruvarna kan leda till sprickor eller till att skruven går sönder.

2.2 Montering på betong- eller tegelvägg

• Då du monterar väggfästet på en hältegelvägg, se till att det finns minst 40 mm fast material vid borrhålet så att betongpropparna klarar av att bita fast i hålet.
• Borra inte i murbruk. Det rätta monteringsstället är i en fast del av teglet, minst 25 mm från kanterna av tegelstenen. Borra med låga varv utan slagfunktion så att du undviker att hålets ända spricker om du borrar in i en hålighet.
• Placera väggfästet mot väggen som en mall och kontrollera med hjälp av ett vattenpass att det ligger rakt, och markera mittpunkterna för sex hål på väggen - tre hål i övre ledet och tre i nedre med minst 150 mm mellanrum.
• Borra med ett 10 mm betongbett till minst 60 mm djup. Lägg en propp (F) i varje hål och skruva fast väggfästet med skruvarna (E) och brickorna (M).
• Spänn inte skruvarna för hårt. Överspänning av skruvarna kan leda till sprickor eller till att skruven går sönder.

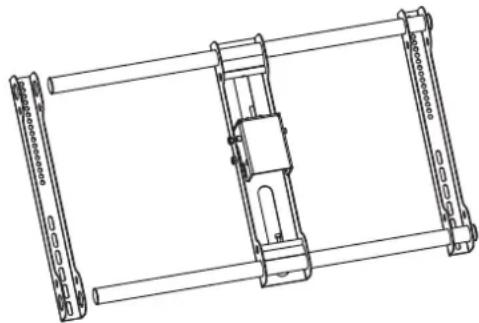

2.3 Montering av stödramen

- Skjut två 1" rör (D) genom hålen i övre och nedre delen av stödarmen och skärmrälsarna enligt bilden till höger.

Obs: Bägge halvorna av skärmrälsarna har olika sorts perforering; runda hål i övre halvan och avlånga hål i nedre halvan. Ta detta i beaktande då du monterar stödramen.

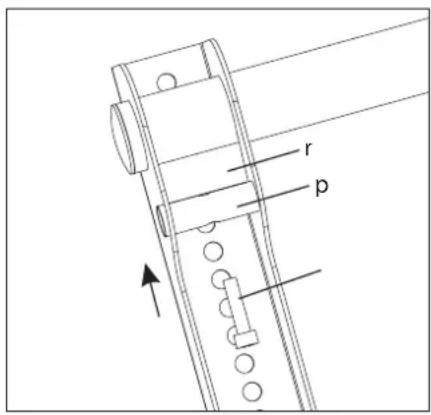

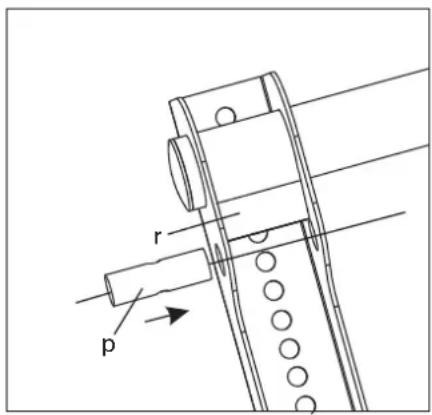

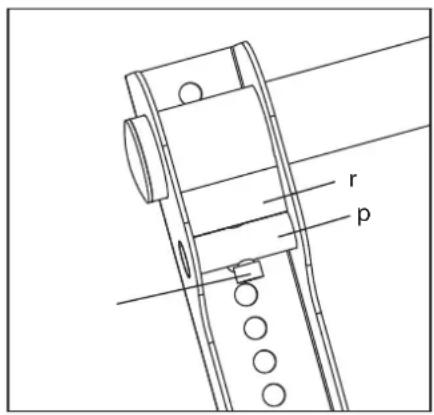

- Lägg därefter motstyckena (R & S) med den buktande sidan mot röret samt skjut svängtapparna enligt bilden nedan för att låsa motstyckena på plats. Skruva fast svängtapparna med de medföljande bultarna. Spänn inte bultarna i detta skedet,

utan låt rören glida fritt så att du kan anpassa ramen på din TV-apparats VESA-anslutning. Tryck in plastskydden (G) i ändorna av rören.

2.4 Stödramens montering på TV-apparaten

• Fastställ vilken VESA-anslutning din TV-apparat eller skärm kräver med hjälp av bruksanvisningen och samla ihop de skruvar som passar anslutningen på en plats där du lätt kommer åt dem.
• Lägg en mjuk duk på ett rentorkat bord som arbetsunderlag, för att undvika att skråma TV-panelen.
• Lägg TV-apparaten på arbetsunderlaget med panelen nedåt. Anpassa ramen till VESA-skruvhålen på TV-apparatens bakpanel så att den ligger symmetriskt.
• Skruva fast ramen med passliga skruvar och brickor.
• Undvik att överspänna skruvarna.

OBS: Då du monterar en TV med ojämn bakpanel kan det vara nödvändigt att använda plasthylsor (N & O) mellan ramen och TV-apparaten.

• Börja med den kortaste möjliga skruven som passar TV-apparatens VESA-gänga och träd den genom brickan och ramens räls samt möjlig hylsa enligt bilden nedan.
• Skruven bör spännas minst tre varv. Överspänn inte skruvarna.
• Om skruven inte går att spänna tre varv, byt till en längre skruv. Upprepa stegen ovan för varje skruv.
• Vrid skruvarna in med fingrarna innan du spänner dem med en skruvmejsel. Om skruvarna inte passar gängan eller spänns snett, lossa dem och kontrollera att de passar TV-apparatens VESA-gänga och pröva på nytt.
• Spänn till slut svängtapparnas bultar och se till att ramen sitter stadigt på TV-apparatens bakpanel.

Fästning av ramen enligt TV-apparatens bakpanels form

Diagrammet nedan visar de skruvar, hylsor och brickor som behövs för att montera ramen på TV-bakpaneler av olika typer. I bilderna A, B och C har mindre M4/M5-storlekens skruvar använts och i bilderna D, E och F M6/M8-storlekens skruvar. Välj skruvarna, brickorna och hylsorna beroende på din TV-apparats bakpanels form. Skruvarnas VESA-storlek framträder ur TV-apparatens bruksanvisning.

2.5 Montering av TV med rälsar på väggfästet

OBS: Detta arbetsskede kräver minst två personer av säkerhetsskäl.

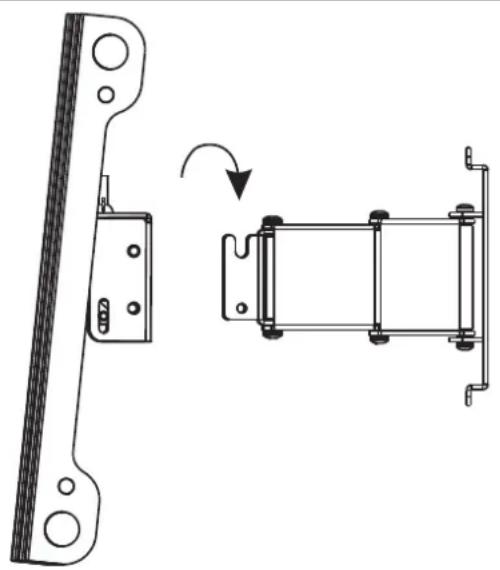

• Häng upp TV-apparaten med fastsatt ram på väggfästet enligt bilden nedan.
• Lås ramen med de medföljande insexbultarna.
• Koppla alla behöriga sladdar till TV-apparatens anslutningar.

Efter att du monterat väggfästet samt TV-apparaten eller skärmen, kontrollera att de sitter tillräckligt stadigt och säkert. Det är god sed att kontrollera väggfästets skruvar varannan månad och spänna dem vid behov.

Du kan rengöra väggfästet med en fuktig trasa.

4. Tekniska egenskaper

Produktnamn Mozi Advanced Flexmount B1/B2

Max. belastning 75 kg

Djup 130 - 300 mm

VESA-kompatibilitet Max. VESA 400x200 mm (B1); 800x400 mm (B2)

LCD-panelernas storlek 23" - 42" (B1); 37" - 63" (B2)

Justering +/- 15 °vertikalt, +/- 45° horisontellt
