BRUKSANVISNING Slimfix B2 MOZI

★ Påbörja inte monteringen av denna produkt innan du har läst och förstått både väggfästets monterings- och bruksanvisningar samt den tilltänkta TV-apparatens instruktioner. Om det finns oklarheter angående monteringsanvisningarna eller monteringsplatsen, kontakta din återförsäljare för ytterligare information.
★ Följ instruktionerna angående TV-apparatens minimi- och maximimonteringsavständ från väggen och egendom.
★ Denna produkt är ämnad att monteras endast av en person som innehar tillräckliga tekniska benägenheter för att utföra monteringen. Kontakta vid behov ett företag som erbjuder monteringstjänster.
★ Kontrollera innan montering att ytan, som väggfästet monteras på klarar av belastningen av väggfästets och TV-apparatens kombinerade vikt.
★ Överskrid inte väggfästets maximibelastning, 50 kg.
Detta väggfäste kan monteras på gipsskivsväggar med träregel med för ändamålet passande träskruvar. Montering direkt på gipsskiva rekommenderas inte. Väggfästet får inte monteras på en metallregel. Då du monterar på en träregel bör skruvhålen borras i regelns mitt.
★ FARA! Då du borrar väggfästets ankringshål, se till att du inte borrar i närheten av en ellinje eller rörnät. Montera inte väggfästet direkt ovanför eller nedanför ett vägguttag eller en strömbrytare.
★ Be alltid en annan person hjälpa dig lyfta och stöda utrustningen då du monterar väggfästet och TV-apparaten.
★ Spänn inte skruvarna för hårt, eftersom detta kan skada skruvarna, väggfästet eller apparaterna samt väggen.
★ Denna produkt är ämnad endast för inomhusbruk. Utomhusbruk kan leda till hårdvaru- eller person-skador.
★ Tillverkaren och återförsäljaren är inte ansvariga för direkta eller indirekta skador som orsakats av felaktig montering eller användning av väggfästet.
★ Bilderna i denna bruksanvisning är vägledande och grundar sig på den information som tillverkaren givit. P.g.a. kontinuerlig produktutveckling kan produktens utseende eller egenskaper ändras utan förvarning.

Import och återförsäljning

Verkkokauppa.com Oy

Östersjögatan 21

00180 Helsingfors

Service:

[phone]

Verkkokauppa.com Oy garanterar att denna produkt är funktionsduglig under garantiperioden. Garantin är i kraft endast om bevis på inköp uppvisas i samband med att produkten lämnas in för garantireparation.

Produkten är ämnad främst för konsumentbruk, och på basis av detta beviljas produkter som införskaffats för bruk inom näringslivet en begränsad garanti som beskrivs senare i dessa villkor.

Garantitid

• konsumenter 12 månaders garanti.
  • företag och samfund 6 månaders garanti.

Garantireparation

Verkkokauppa.com Oy sköter produktens garantireparation centraliserat via sina egna service-punkter. Ytterligare aktuell information samt riktlinjer för smidig garantiservice finns på adressen www.verkkokauppa.com.

Garantins begränsningar

Garantin omfattar endast själva produktens material- och tillverkningsfel. Den begränsade garantin som beviljats produkten täcker inte reparation och/eller kostnadsberäkning om:

• felet har uppstått som resultat av behandling i oenlighet med bruksanvisningen.
• produkten har skadats till följd av fukt, mekanisk belastning och/eller någon annan extern omständighet.
• felet har uppstått som resultat av olycksfall eller annan orsak som garantibeviljaren inte kan påverka.
• felet har uppstått till följd av onormalt flitig användning ochkan anses bero på normalt slitage.

Garantin omfattar inte möjliga tillbehör, batterier eller mjukvara som levererats med produkten.

Verkkokauppa.com Oy är inte skyldig att ersätta direkta eller indirekta kostnader som orsakats av produktens användning eller produktfel, utöver det som förpliktas enligt gällande lagstiftning.

1. Innan monteringen

Se till innan monteringen att alla delar nedan finns i förpackningen och att de är i gott skick. Om någon del fattas eller är felaktig, kontakta din återförsäljare innan du påbörjar monteringen.

B

Mellanstycke (x1)
D

M4x10 (x4)
M-A

M4x20 (x4)
M-B

M5x10 (x4)
M-C

M5x20 (x4)
M-D

M6x10 (x4)
M-E

M6x20 (x4)
M-F

M8x15 (x4)
M-G

M8x30 (x4)
M-H

D5 ∅5.5×12
bricka (x2)
M-1

D8 ∅9×18
bricka (x2)
M-J

∅14x6x10 (x4)
M-K

∅15×8×15 (x4)
M-L

ST6.3x55 fransk träskruv (x6)
W-A

Betongpropp (x6)
W-B

Bricka
(∅6.5×16) (x6)
W-C

Verktyg som behövs vid montering:

• Krysskruvmejsel (minst 200 mm lång).
• M6 (10 mm) U-nyckel eller skiftnyckel
- Borrmaskin som lämpar sig för ändamålet samt ett 10 mm bett för betongmontering eller ett 3

mm bett för trämontering.

• Penna för att markera borrhålen
• Hammare

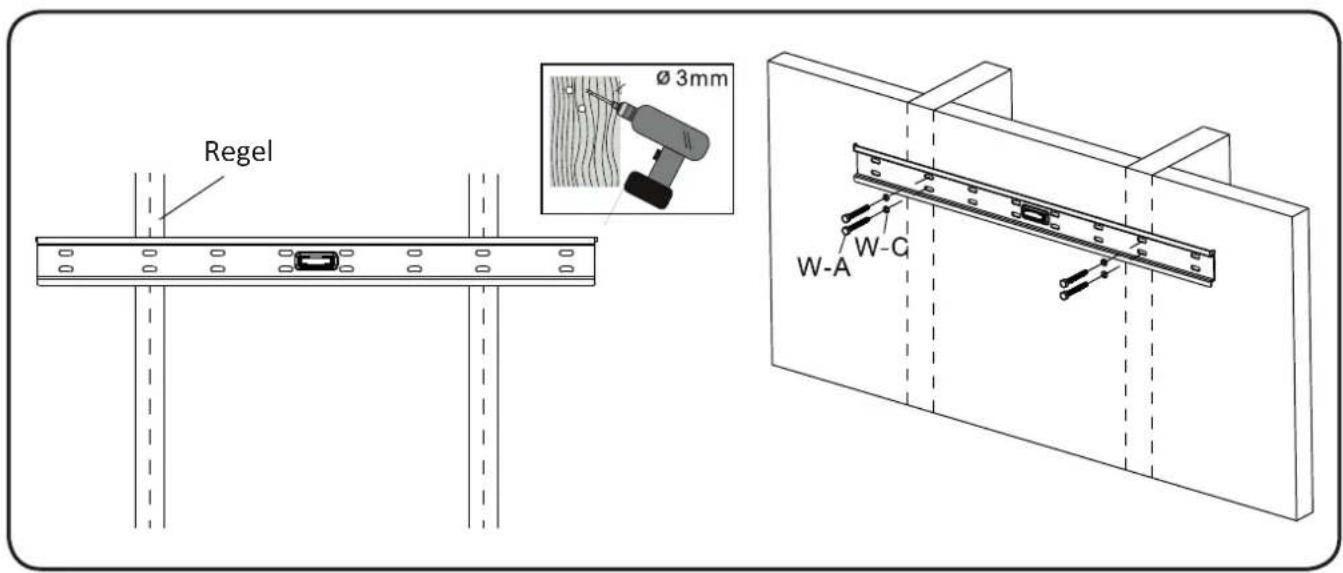

2.1 Montering på trä- eller gipsvägg

• Försäkra dig först att väggen som TV-apparaten ska monteras på klarar av väggfästets och skärmens kombinerade vikt.
• Med väggfästet levereras tillbehör för montering på betong- eller trävägg. Om utrustningen monteras på en annan typ av vägg, t.ex. en gips- eller stenvägg, bör användaren inhandla passliga monteringstillbehör separat.
• Sök efter träregels kanter med ett lokaliseringinstrument och markera regels mittlinje. OBS: väggfästets bägge ändor bör fästas i varsin regel för att väggfästet ska klara av full belastning. Om det inte finns närliggande reglar där du vill montera väggfästet, kan du fästa en skild trä- eller fanerskiva mellan reglarna och fästa väggfästet i skivan.
• Placera väggfästet mot väggen som en mall och kontrollera med hjälp av vattenpasset att det ligger rakt, och markera skruvhålens mittpunkter på väggen. Se till att borrhålen ligger mitt på regeln.
• Borra fyra st. hål med 3 mm diameter till 50 mm djup. Fäst väggfästet med skruvarna W-A och brickorna W-C.
• Spänn inte skruvarna för hårt. Överspänning av skruvarna kan leda till sprickor eller till att skruven går sönder.

2.2 Montering på betong- eller tegelvägg

• Då du monterar väggfästet på en hältegelvägg, se till att det finns minst 40 mm fast material vid borrhålet så att betongpropparna klarar av att bita fast i hålet.
• Borra inte i murbruk. Det rätta monteringsstället är i en fast del av teglet, minst 25 mm från kanterna av tegelstenen. Borra med låga varv utan slagfunktion så att du undviker att hålets ända spricker om du borrar in i en hålighet.
• Placera väggfästet mot väggen som en mall och kontrollera med hjälp av vattenpasset att det ligger rakt, och markera mittpunkterna för sex hål på väggen - fyra hål i övre ledet och två i nedre.
• Borra med ett 10 mm betongbett till minst 60 mm djup. Lägg en propp (W-B) i varje hål och skruva fast väggfästet med skruvarna (W-A) och brickorna (W-C).
• Spänn inte skruvarna för hårt. Överspänning av skruvarna kan leda till sprickor eller till att skruven går sönder.

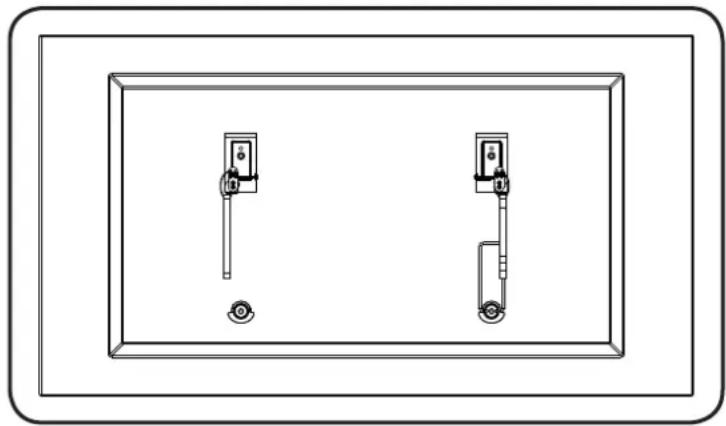

2.3 Fästning av rälsen till TV-apparaten

• Fastställ vilken VESA-anslutning din TV-apparat eller skärm kräver med hjälp av bruksanvisningen och samla ihop de skruvar som passar anslutningen på en plats där du lätt kommer åt dem.
• Lägg en mjuk duk på ett rentorkat bord som arbetsunderlag, för att undvika att skråma TV-panelen.
• Lägg TV-apparaten på arbetsunderlaget med panelen nedåt. Anpassa adaptrarna till VESA-skruvhålen på TV-apparatens bakpanel så att de ligger symmetriskt.

- Skruva fast rälsarna med passliga skruvar och brickor.

- Undvik att överspänna skruvarna.

OBS: Då du monterar en TV med jämn bakpanel, gå till punkt 2.4. Då du monterar en TV med ojämn bakpanel, gå till punkt 2.5.

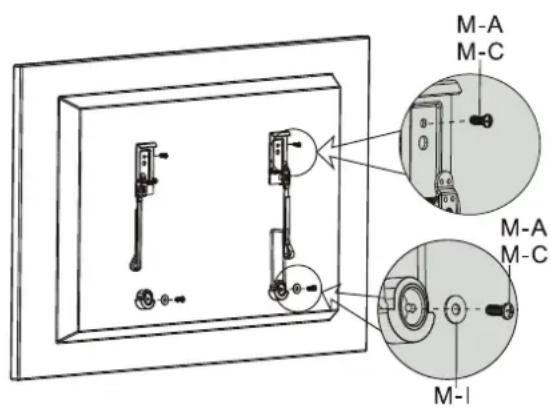

• Börja med den kortaste möjliga skruven som passar TV-apparatens VESA-gänga och träd den genom brickan och adaptern/mellanstycket enligt bilden nedan.
• Skruven bör spännas minst tre varv. Överspänn inte skruvarna.
• Om skruven inte går att spänna tre varv, byt till en längre skruv. Upprepa stegen ovan för varje skruv.

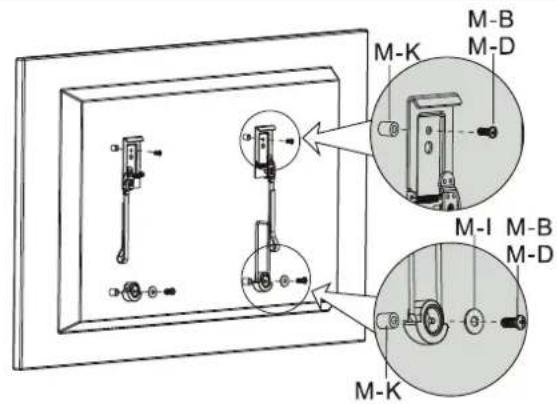

• Börja med den längsta möjliga skruven som passar TV-apparatens VESA-gänga och träd den genom brickan och adaptern/mellanstycket samt vid behov distansklossen (M-K eller M-I) enligt bilden på nästa sida.
• Skruven bör spännas minst tre varv. Överspänn inte skruvarna.
• Om skruven inte går att spänna tre varv, byt till en längre skruv eller kontakta din återförsäljare. Upp-repa stegen ovan för varje skruv.

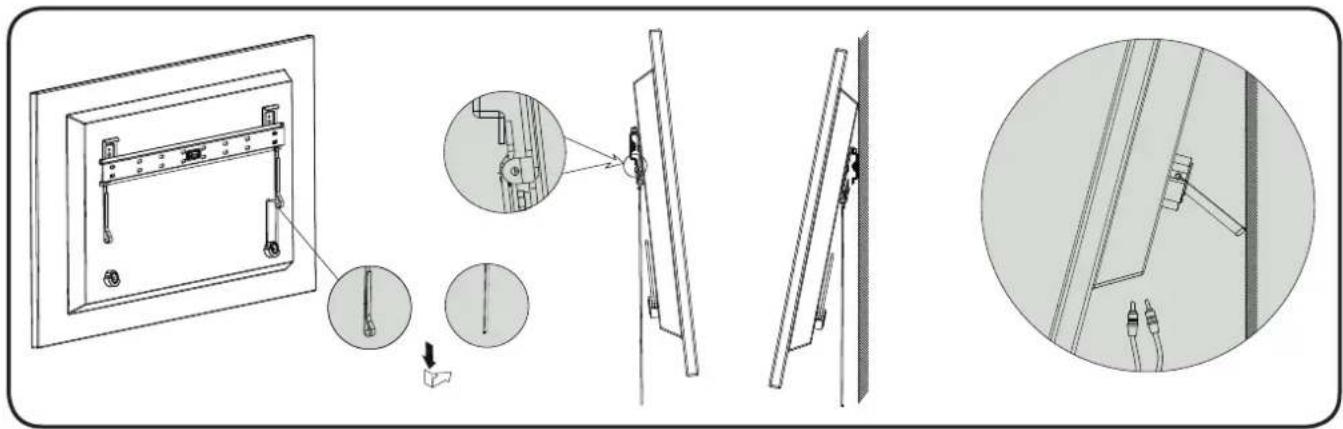

2.6 Montering av TV med rälsar på väggfästet

OBS: Detta arbetsskede kräver minst två personer av säkerhetsskäl.

• Häng upp TV-apparaten med fastsatta adaptrar på väggfästet enligt bilden nedan.
• Drag försiktigt ut TV-apparaten från väggen tills mellanstyckets (D) stöd kan sträckas ut helt och hållet och TV-apparaten kan luta på stödet.
• Anslut alla nödvändiga sladdar.
• För att lyfta upp stödet, dra ut TV-apparaten en bit från väggen och höj stödet. Sänk TV-apparaten kontrollerat mot väggen.

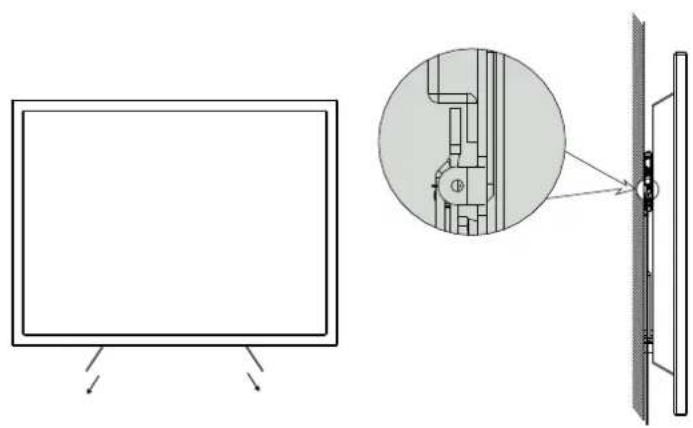

2.7 Låsning av adaptern

• Ta loss låsmekanismens kardborrband och sänk TV-apparaten mot väggen.
• Dra banden nedåt så att adaptrarna låser sig på plats, och se till att TV-apparaten sitter stadigt i väggfästet.
• Banden kan vikas upp ur synhåll bakom TV-apparaten.

Efter att du monterat väggfästet samt TV-apparaten eller skärmen, kontrollera att de sitter tillräckligt stadigt och säkert. Det är god sed att kontrollera väggfästets skruvar varannan månad och spänna dem vid behov.

Du kan rengöra väggfästet med en fuktig trasa.

4. Tekniska egenskaper

Produktnamn Mozi Slimfix B2

Max. belastning 50 kg

Djup 14.5 mm

VESA-kompatibilitet Max. VESA 600x600

mm

LCD-panelernas storlek 32" - 60"

Annat Inbyggt vattenpass
