KÄYTTÖOHJE Slimfix B2 MOZI

HUOM: Lue kaikki ohjeet huolellisesti ennen asennuksen aloittamista.

★ Älä aloita tämän tuotteen asennusta ennen kuin olet lukenut ja ymmärtänyt sekä seinäkiinnikkeen asennus- ja käyttöohjeet että ripustettavan TV:n ohjeet. Jos asennusohjeissa tai aiotussa asennuspai-kassa on jonkinlaisia epäselvyyksiä, ota yhteyttä jälleenmyyjääsi lisätietoja varten.
★ Noudata asennettavan TV:n asennusohjeissa mainittuja vähimmäis- ja enimmäisetäisyyksiä seinästä ja irtaimistosta.
★ Tämä tuote on tarkoitettu asennettavaksi vain sellaisen henkilön toimesta jolla on tarvittavat tekniset valmiudet suorittaa asennus. Ota tarvittaessa yhteyttä asennuspalveluja tarjoavaan tahoon.
★ Varmista ennen asennusta että alusta, johon seinäkiinnike kiinnitetään kestää seinäkiinnikkeen ja TV:n aiheuttaman kuormituksen.
★ Älä ylitä seinäkiinnikkeelle määriteltyä enimmäiskuormitusta, 50 kg.
★ Tämän seinätelineen voi asentaa kipsilevyseinän puurunkoon tarkoitukseen soveltuvilla puuruuveilla. Suoraan kipsiseinään asennus ei ole suositeltava. Asennusta ei saa suorittaa metalliseen runkoon. Puurunkoon asennettaessa, varmista että poraat ruuvinreiät keskelle puupalkkia.
★ VAARA! Poratessasi seinäkiinnikkeen ankkurointireiät, varmista että porauskohta ei ole sähkölinjan tai putkiston läheisyydessä. Älä asenna seinäkiinnikettä suoraan pistorasian tai valonkatkaisijan ala- tai yläpuolelle.
★ Pyydä aina toinen henkilö nosto- ja tukiavuksi sijoittaessasi seinäkiinnikettä ja kiinnittäessäsi TV:tä seinäkiinnikkeeseen.
★ Älä ylikiristä ruuveja, sillä tämä voi vahingoittaa ruuveja, seinäkiinnikettä tai laitteita sekä seinää.
★ Tämä tuote on tarkoitettu vain sisäkäyttöön. Ulkokäyttö voi johtaa laitteiston rikkoontumiseen ja henkilövahinkoihin.
★ Valmistaja tai jälleenmyyjä ei ole vastuussa seinäkiinnikkeen ohjeidenvastaisesta asennuksesta tai käytöstä aiheutuvista välittömistä tai välillisistä kustannuksista tai vahingoista.
★ Tässä ohjeessa esitellyt kuvat ovat viitteellisiä ja perustuvat valmistajan antamiin tietoihin. Jatkuvasta tuotekehittelystä johtuen tuotteen ulkonäkö tai ominaisuudet voivat muuttua ilman erillistä ilmoitusta.

Maahantuonti ja jälleenmyynti:

Verkkokauppa.com Oy

Itämerenkatu 21

00180 Helsinki

Huolto:

[phone]

[e-mail]

Tuotetuki:

[e-mail]

Asiakaspalvelu:

[phone]

[e-mail]

www.verkkokauppa.com

Takuuehdot

Verkkokauppa.com Oy takaa tämän tuotteen olevan toimintakuntoinen takuuaikana. Tämä takuu on voimassa ainoastaan, jos ostotodistus esitetään takuuhuoltopyynnön yhteydessä.

Tuote on tarkoitettu pääasiallisesti kuluttajakäyttöön, minkä perusteella elinkeinoharjoittamiseen hankituille tuotteille myönnetään myöhemmin näissä ehdoissa rajoitettu takuu.

Takuuaika

Takuuehtojen mukaisesti Verkkokauppa.com Oy myöntää:

• kuluttajille 12 kuukauden takuun.

- yrityksille ja yhteisöille 6 kuukauden takuun.

Takuuhuolto

Verkkokauppa.com Oy hoitaa tuotteen takuuhuollon keskitetysti omien palvelupisteidensä kautta. Ajankohtaista lisätietoa ja toimintaohjeet vaivattomaan takuuhuoltoon liittyen löytyy osoitteesta www.verkkokauppa.com.

Takuun rajoitukset

Takuu kattaa ainoastaan vain itse tuotteen materiaali- ja valmistusvirheet. Tuotteelle myönnetty rajoitettu takuu ei korvaa huoltoa ja/tai kustannusarviota, jos:

• virhe on aiheutunut käyttöohjeiden vastaisesta käsittelystä.

- tuote on vaurioitunut kosteuden, mekaanisen rasituksen ja/tai muun tuotteen ulkopuolelta aiheutuneen seikan vuoksi.

- virhe on aiheutunut onnettomuuden, vahingon tai muun takuun myöntäjän vaikutuspiirin ulkopuolella olevan syyn vuoksi.

- virhe on aiheutunut normaalia runsaammasta käytöstä ja/tai voidaan katsoa normaaliksi kulumiseksi.

Takuu ei koske tuotteen mukana mahdollisesti toimitettuja tarvikkeita, akkuja tai ohjelmistoja.

Verkkokauppa.com Oy ei ole velvollinen korvaamaan tuotteen käytöstä tai tuotteen virheestä aiheutuneita välittömiä tai välillisiä kustannuksia ellei pakottavassa lainsäädännössä toisin määrätä.

1. Ennen asennusta

Varmista ennen asennusta että kaikki allaolevat osat löytyvät tuotepakkauksesta ja että ne ovat hyvässä kunnossa. Jos jokin osa puuttuu tai on viallinen, ota yhteyttä jälleenmyyjään ennen asennuksen aloittamista.

A

Välikappale (x1)
C

B

Välikappale (x1)
D

M4x10 (x4)
M-A

M4x20 (x4)
M-B

M5x10 (x4)
M-C

M5x20 (x4)
M-D

M6x10 (x4)
M-E

M6x20 (x4)
M-F

M8x15 (x4)
M-G

M8x30 (x4)
M-H

D5 ∅5.5×12
välilevy (x2)
M-1

D8 ∅9×18
välilevy (x2)
M-J

∅14x6x10 (x4)
M-K

∅15×8×15 (x4)
M-L

ST6.3x55 kansiruuvi (x6)
W-A

Betonitulppa (x6)
W-B

välirengas
(∅6.5×16) (×6)
W-C

Tarvittavat työkalut:

• Ristipääruuvimeisseli (vähintään 200 mm pitkä varsi)
  • M6 (10mm) kiintoavain tai jakoavain
• Porattavaan alustaan soveltuva porakone sekä 10 mm terä betoniasennukseen, 3 mm terä

puuasennukseen.

• Kynä porattavien reikien merkkaamista varten
• Vasara

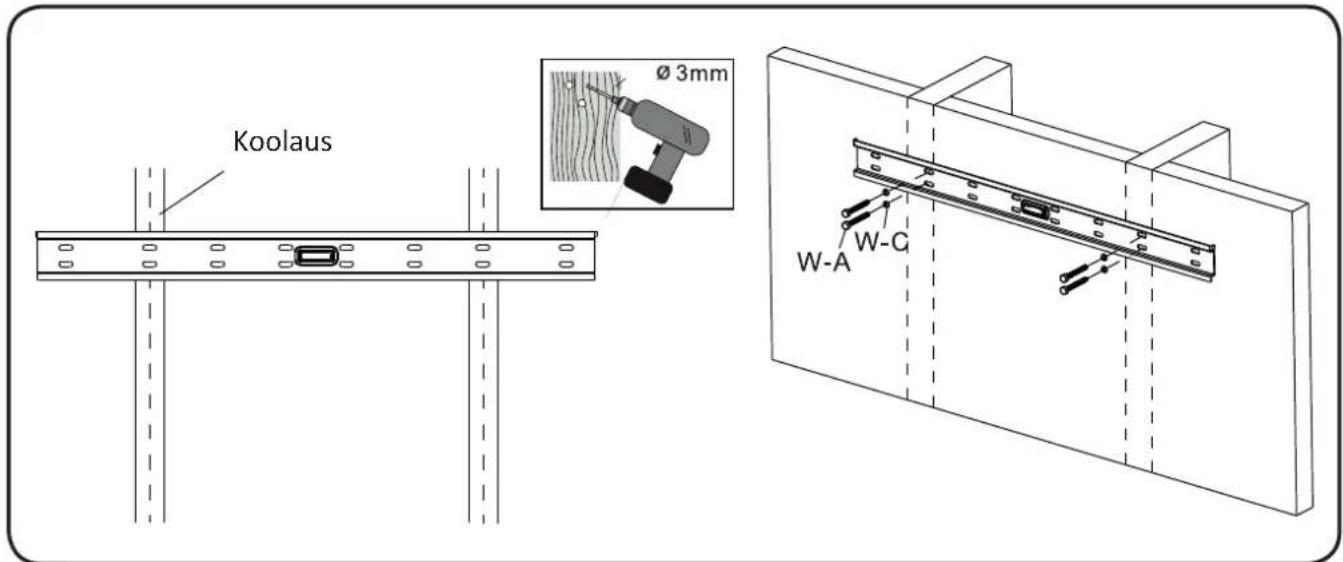

2.1 Asennus puu- tai kipsilevyseinään

• Varmista ensin että seinä, johon TV on tarkoitus asentaa kestää seinäkiinnikkeen ja laitteiston yhteispainon.
• Seinäkiinnikkeen mukana toimitetaan betoni- tai puuseinään soveltuvia asennustarvikkeita. Jos laitteisto asennetaan muuhun seinään, kuten kipsilevy- tai kiviseinään, on käyttäjän hankittava asennukseen soveltuvat tarvikkeet erikseen.
• Etsi koolauksen reunat rakenneilmaisimella ja merkitse koolausten keskilinjat. HUOM: seinäkiinnikkeen kummankin reunan pitää olla koolauksen kohdalla jotta se pystyy kannattamaan TV:n painon. Jos aiotussa asennuskohdassa ei ole koolauksia tarpeeksi lähekkäin, voit kiinnittää erillisen puu- tai vanerilevyn koolausten välille ja kiinnittää seinäkiinnike sijhen.
• Aseta seinälevy malliksi seinälle ja varmista vatupassin avulla että se on suorassa, ja merkitse kiinnitysreikien keskipisteet seinään. Varmista että porattavat kohdat ovat koolausten keskellä.
• Poraa neljä kpl. 3 mm läpimitaltaan olevaa reikää 50 mm syvyyteen. Kiinnitä seinälevy ruuveilla W-A ia välirenkailla W-C.
• Älä ylikiristä ruuveja. Ruuvien ylikiristäminen voi johtaa halkeamiin tai ruuvin rikkoontumiseen.

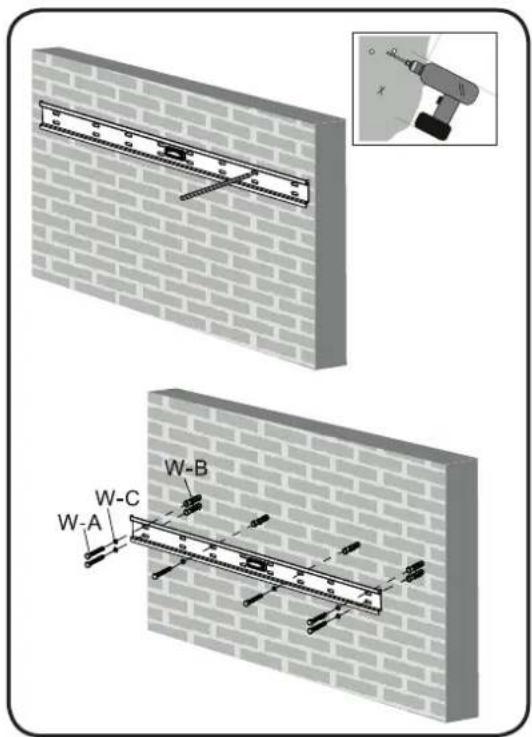

2.2 Asennus betoni- tai tiiliseinään

• Asentaessasi seinäkiinnikettä huokoiseen tilliseinään, varmista että ruuvinreiän kohdalla on vähintään 40 mm kiinteää materiaalia jotta betonitulpat kykenevät pureutumaan kunnolla kiinni sijhen.
• Älä poraa laastiin. Oikeaoppinen paikka kiinnittää seinäkiinnike on tiliskiven kiinteään kohtaan, vähintään 25 mm tiliskiven reunoista. Poraa alhaisella kierrosnopeudella ilman iskutoimintoa jotta vältyt reiän pään murenemiselta osuessasi tiliskiven onttoon kohtaan.
• Aseta seinälevy malliksi seinälle ja varmista vatupassin avulla että se on suorassa, ja merkitse kuuden kiinnitysreiän keskipisteet seinään, neljä reikää ylärivissä ja kaksi alarivissä.
• Poraa 10 mm betoniporanterällä ainakin 60 mm syvyyteen. Aseta ruuvitulppa (W-B) jokaiseen reikään ja ruuvaa seinälevy kiinni ruuveilla (W-A) ja välirenkailla (W-C).
• Älä ylikiristä ruuveja. Ruuvien ylikiristäminen voi johtaa halkeamiin tai ruuvin rikkoontumiseen.

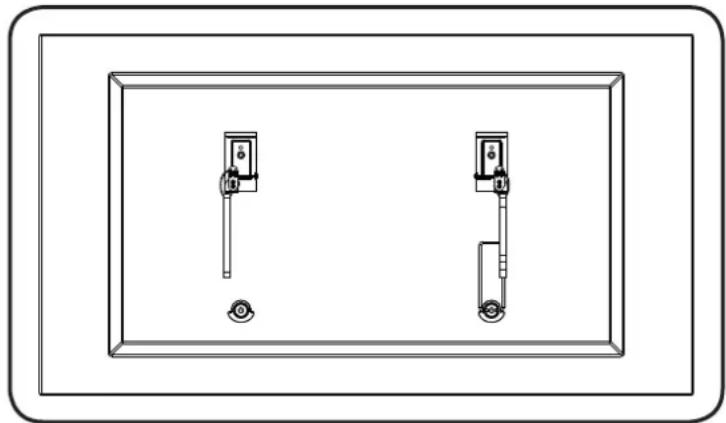

2.3 Sovittimien kiinnitys televisioon

• Selvitä TV:si vaatima VESA-alusta laitteistosi ohjekirjasta ja kerää liitännän vaatimat ruuvit paikkaan jossa pääset niihin helposti käsiksi.
• Aseta pehmeä liina puhtaaksi pyyhitylle pöydälle työalustaksi, jotta vältät TV-paneelin naarmuuntumista.
• Aseta TV työalustalle paneeli alaspäin. Aseta sovittimet näytön takana olevien VESA-ruuvinreikien kohdille ja kohdista sovittimet niin, että ne asentuvat symmetrisesti.

- Ruuvaa sovittimet kiinni televisioon niiden vaatimilla ruuveilla ja välikappaleilla.

• Vältä ruuvin ylikiristämistä.

HUOM: Kiinnittäessäsi tasataustaista televisiota, siirry kohtaan 2.4. Kiinnittäessäsi televisiota jossa on epätasainen tausta, hyppää kohtaan 2.5.

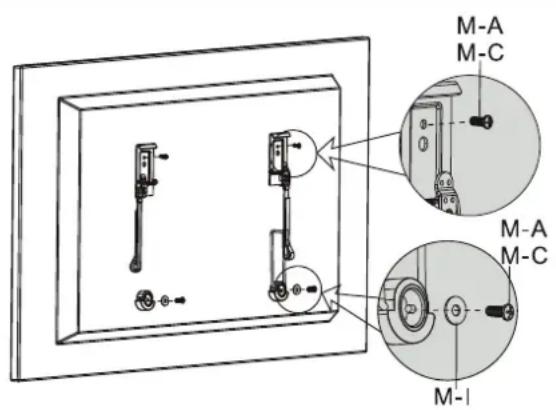

2.4 Tasataustaisen television kiinnitys

• Aloita lyhyimmällä TV:n VESA-kierteeseen sopivalla ruuvilla ja pujota se välilevyn ja sovittimen/välikappaleen läpi kuvan esittämällä tavalla.
• Ruuvin on kiristyttävä vähintään kolmen kierroksen verran. Älä ylikiristä ruuvia.
• Jos ruuvi ei kiristy kolmea kierrosta, vaihda ruuvi pidempään. Toista askeleet jokaisen ruuvin kohdalla.

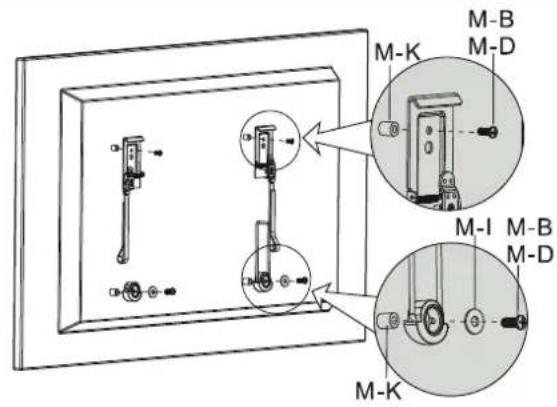

2.5 Epätasaisen taustan omaavan television kiinnitys

• Aloita pisimmällä TV:n VESA-kierteeseen sopivalla ruuvilla ja pujota se välilevyn ja sovittimen/välikappaleen ja tarvittaessa loittokappaleen läpi seuraavalla sivulla olevan kuvan esittämällä tavalla.
• Ruuvin on kiristyttävä vähintään kolmen kierroksen verran. Älä ylikiristä ruuvia.
• Jos ruuvi ei kiristy kolmea kierrosta, vaihda ruuvi pidempään tai ota yhteyttä jälleenmyyjääsi. Toista askeleet jokaisen ruuvin kohdalla.

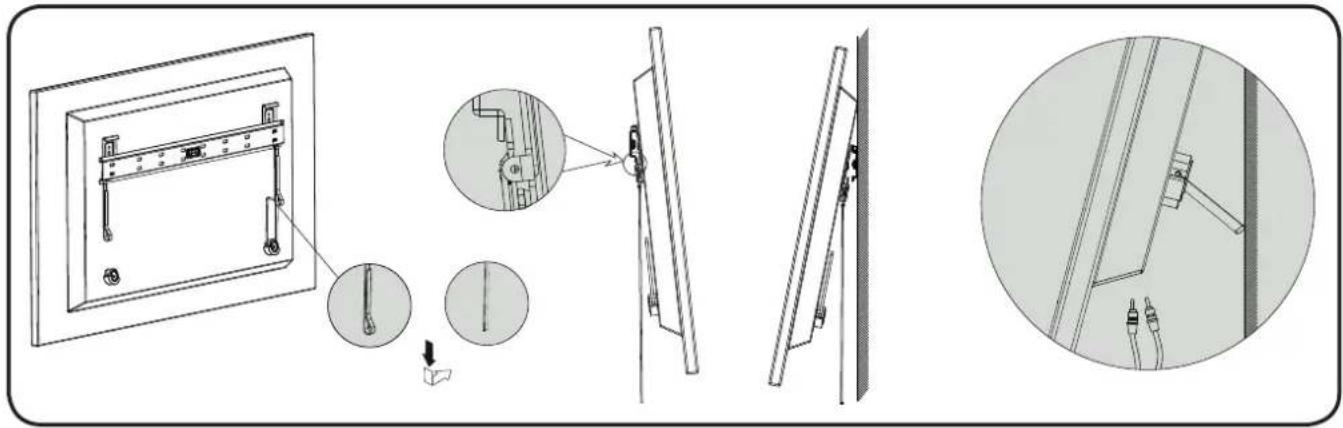

2.6 Sovittimilla varustetun TV:n ripustaminen seinäkiinnikkeeseen

HUOM: Tähän työvaiheeseen tarvitaan vähintään kahta henkilöä turvallisuuden takia.

• Ripusta sovittimilla varustettu TV seinäkiinnikkeen seinälevyyn kuten allaolevassa kuvassa.
• Vedä varovasti TV ulos seinästä alaosastaan kunnes välikappaleen (D) tukijalka ojentuu kokonaan alasentoonsa ja TV kykenee nojaamaan tukijalkaan.
• Liitä tarvittavat kaapelit TV:n liitäntöihin.
• Nostaaksesi tukijalan yläasentoonsa, vedä TV hiukan ulos seinästä alaosastaan ja anna tukijalan palata yläasentoonsa. Laske TV seinää kohti hallitusti.

• Irrota sovittimien lukitusmekanismin tarranauharemmit ja laske TV seinää kohti.
• Vedä remmejä alaspäin jotta sovittimet lukittuisivat paikoilleen, ja varmista että TV istuu tukevasti seinäkiinnikkeessä.
• Remmit voi taittaa pois näkyvistä TV:n taakse.

Asennettuasi seinäkiinnikkeen ja TV:n, tarkista että asennus on tarpeeksi vankka ja turvallinen. On hyvä tarkistaa seinäkiinnikkeen ruuvit joka toinen kuukausi, ja kiristää ne tarvittaessa.

Seinäkiinnikkeen voi pyyhkiä puhtaaksi kostutetulla liinalla.

4. Tekniset ominaisuudet

Tuotenimi Mozi Slimfix B2

Enimmäiskuormitus 50 kg

Syvyys 14.5 mm

VESA-yhteensopivuus Maks. VESA

600x600 mm

LCD-paneelien tuettu koko 32" - 60"

Muuta Sisäänrakennettu

vatupassi
