KÄYTTÖOHJE Advanced Flexmount B2 MOZI

HUOM: Lue kaikki ohjeet huolellisesti ennen asennuksen aloittamista.

★ Älä aloita tämän tuotteen asennusta ennen kuin olet lukenut ja ymmärtänyt sekä seinäkiinnikkeen asennus- ja käyttöohjeet että ripustettavan TV:n ohjeet. Jos asennusohjeissa tai aiotussa asennuspai-kassa on jonkinlaisia epäselvyyksiä, ota yhteyttä jälleenmyyjääsi lisätietoja varten.
★ Noudata asennettavan TV:n asennusohjeissa mainittuja vähimmäis- ja enimmäisetäisyyksiä seinästä ja irtaimistosta.
★ Tämä tuote on tarkoitettu asennettavaksi vain sellaisen henkilön toimesta jolla on tarvittavat tekniset valmiudet suorittaa asennus. Ota tarvittaessa yhteyttä asennuspalveluja tarjoavaan tahoon.
★ Varmista ennen asennusta että alusta, johon seinäkiinnike kiinnitetään kestää seinäkiinnikkeen ja TV:n aiheuttaman kuormituksen.
★ Älä ylitä seinäkiinnikkeelle määriteltyä enimmäiskuormitusta, 75 kg.
★ Tämän seinätelineen voi asentaa kipsilevyseinän puurunkoon tarkoitukseen soveltuvilla puuruuveilla. Suoraan kipsiseinään asennus ei ole suositeltava. Asennusta ei saa suorittaa metalliseen runkoon. Puurunkoon asennettaessa, varmista että poraat ruuvinreiät keskelle puupalkkia.
★ VAARA! Poratessasi seinäkiinnikkeen ankkurointireiät, varmista että porauskohta ei ole sähkölinjan tai putkiston läheisyydessä. Älä asenna seinäkiinnikettä suoraan pistorasian tai valonkatkaisijan ala- tai yläpuolelle.
★ Pyydä aina toinen henkilö nosto- ja tukiavuksi sijoittaessasi seinäkiinnikettä ja kiinnittäessäsi TV:tä seinäkiinnikkeeseen.
★ Älä ylikiristä ruuveja, sillä tämä voi vahingoittaa ruuveja, seinäkiinnikettä tai laitteita sekä seinää.
★ Tämä tuote on tarkoitettu vain sisäkäyttöön. Ulkokäyttö voi johtaa laitteiston rikkoontumiseen ja henkilövahinkoihin.
★ Valmistaja tai jälleenmyyjä ei ole vastuussa seinäkiinnikkeen ohjeidenvastaisesta asennuksesta tai käytöstä aiheutuvista välittömistä tai välillisistä kustannuksista tai vahingoista.
★ Tässä ohjeessa esitellyt kuvat ovat viitteellisiä ja perustuvat valmistajan antamiin tietoihin. Jatkuvasta tuotekehittelystä johtuen tuotteen ulkonäkö tai ominaisuudet voivat muuttua ilman erillistä ilmoitusta.

Maahantuonti ja jälleenmyynti:

Verkkokauppa.com Oy

Itämerenkatu 21

00180 Helsinki

Huolto:

[phone]

[e-mail]

Tuotetuki:

[e-mail]

Asiakaspalvelu:

[phone]

[e-mail]

www.verkkokauppa.com

Takuuehdot

Verkkokauppa.com Oy takaa tämän tuotteen olevan toimintakuntoinen takuuaikana. Tämä takuu on voimassa ainoastaan, jos ostotodistus esitetään takuuhuoltopyynnön yhteydessä.

Tuote on tarkoitettu pääasiallisesti kuluttajakäyttöön, minkä perusteella elinkeinoharjoittamiseen hankituille tuotteille myönnetään myöhemmin näissä ehdoissa rajoitettu takuu.

Takuuaika

Takuuehtojen mukaisesti Verkkokauppa.com Oy myöntää:

• kuluttajille 12 kuukauden takuun.

- yrityksille ja yhteisöille 6 kuukauden takuun.

Takuuhuolto

Verkkokauppa.com Oy hoitaa tuotteen takuuhuollon keskitetysti omien palvelupisteidensä kautta. Ajankohtaista lisätietoa ja toimintaohjeet vaivattomaan takuuhuoltoon liittyen löytyy osoitteesta www.verkkokauppa.com.

Takuun rajoitukset

Takuu kattaa ainoastaan vain itse tuotteen materiaali- ja valmistusvirheet. Tuotteelle myönnetty rajoitettu takuu ei korvaa huoltoa ja/tai kustannusarviota, jos:

• virhe on aiheutunut käyttöohjeiden vastaisesta käsittelystä.
- tuote on vaurioitunut kosteuden, mekaanisen rasituksen ja/tai muun tuotteen ulkopuolelta aiheutuneen seikan vuoksi.
- virhe on aiheutunut onnettomuuden, vahingon tai muun takuun myöntäjän vaikutuspiirin ulkopuolella olevan syyn vuoksi.
- virhe on aiheutunut normaalia runsaammasta käytöstä ja/tai voidaan katsoa normaaliksi kulumiseksi.

Takuu ei koske tuotteen mukana mahdollisesti toimitettuja tarvikkeita, akkuja tai ohjelmistoja.

Verkkokauppa.com Oy ei ole velvollinen korvaamaan tuotteen käytöstä tai tuotteen virheestä aiheutuneita välittömiä tai välillisiä kustannuksia ellei pakottavassa lainsäädännössä toisin määräta.

1. Ennen asennusta

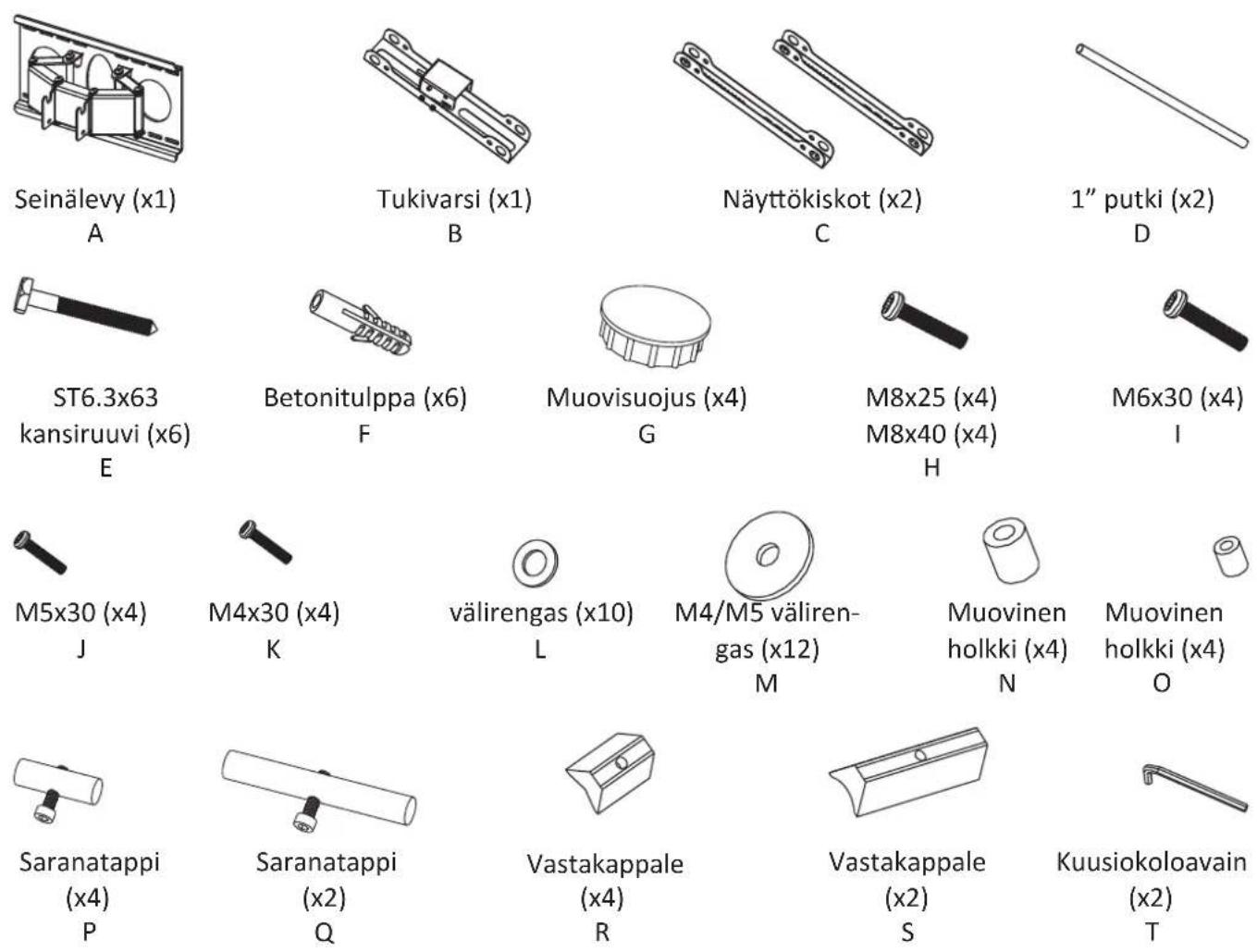

Varmista ennen asennusta että kaikki allaolevat osat löytyvät tuotepakkauksesta ja että ne ovat hyvässä kunnossa. Jos jokin osa puuttuu tai on viallinen, ota yhteyttä jälleenmyyjään ennen asennuksen aloittamista.

Tarvittavat työkalut:

• Ristipääruuvimeisseli (vähintään 200 mm pitkä varsi)
  • M6 (10mm) kiintoavain tai jakoavain
• Porattavaan alustaan soveltuva porakone sekä 10 mm terä betonitulpille tai 4 mm terä puu-

koolausasennukseen.

• Kynä porattavien reikien merkkaamista varten
• Vasara
• Vatupassi

2.1 Asennus puu- tai kipsilevyseinään

• Varmista ensin että seinä, johon TV on tarkoitus asentaa kestää seinäkiinnikkeen ja laitteiston yhteispainon.
• Seinäkiinnikkeen mukana toimitetaan betoni- tai puuseinään soveltuvia asennustarvikkeita. Jos laitteisto asennetaan muuhun seinään, kuten kipsilevy- tai kiviseinään, on käyttäjän hankittava asennukseen soveltuvat tarvikkeet erikseen.

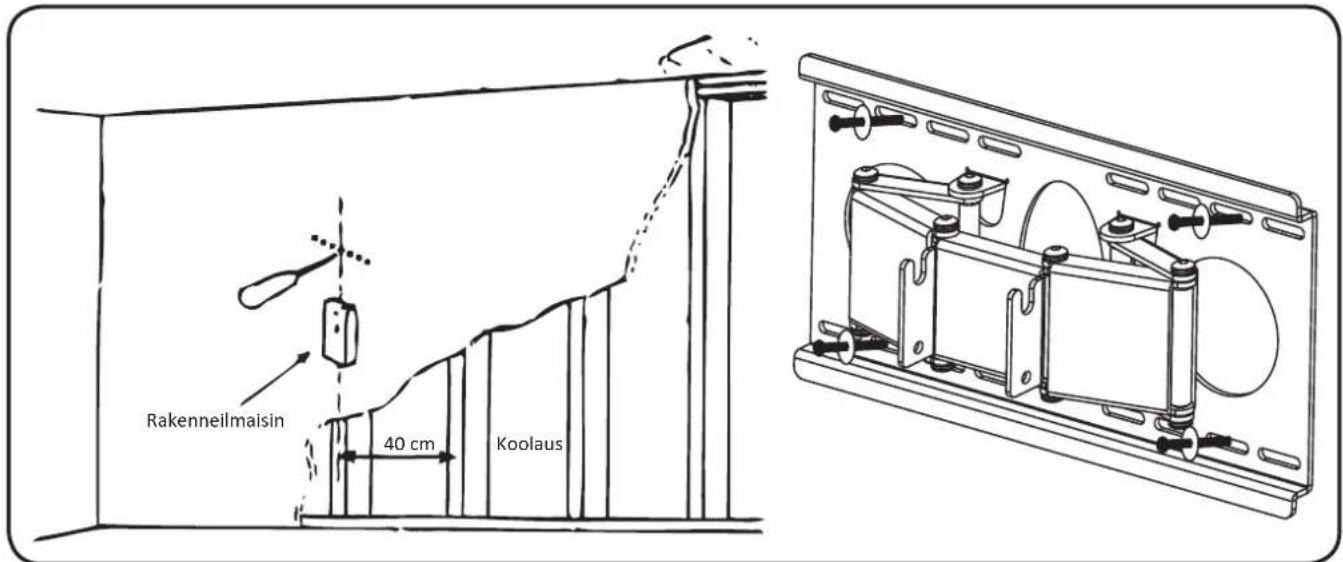

• Etsi koolauksen reunat rakenneilmaisimella ja merkitse koolausten keskilinjat. HUOM: seinäkiinnikkeen kummankin reunan pitää olla koolauksen kohdalla jotta se pystyy kannattamaan TV:n painon. Jos aiotussa asennuskohdassa ei ole koolauksia tarpeeksi lähekkäin, voit kiinnittää erillisen puu- tai vanerilevyn koolausten välille ja kiinnittää seinäkiinnike sijhen.
• Aseta seinälevy malliksi seinälle ja varmista vatupassin avulla että se on suorassa, ja merkitse kiinnitysreikien keskipisteet seinään. Varmista että porattavat kohdat ovat koolausten keskellä.
• Poraa neljä kpl. 3 mm läpimitaltaan olevaa reikää 50 mm syvyyteen. Kiinnitä seinälevy ruuveilla E ja välirenkailla L.
• Älä ylikiristä ruuveja. Ruuvien ylikiristäminen voi johtaa halkeamiin tai ruuvin rikkoontumiseen.

2.2 Asennus betoni- tai tiiliseinään

• Asentaessasi seinäkiinnikettä huokoiseen tilliseinään, varmista että ruuvinreiän kohdalla on vähintäär 40 mm kiinteää materiaalia jotta betonitulpat kykenyät pureutumaan kunnolla kiinni sijhen.
• Älä poraa laastiin. Oikeaoppinen paikka kiinnittää seinäkiinnike on tiiliskiven kiinteään kohtaan, vähintään 25 mm tiiliskiven reunoista. Poraa alhaisella kierrosnopeudella ilman iskutoimintoa jotta vältyt rejän pään murenemiselta osuessasi tiiliskiven onttoon kohtaan.
• Aseta seinälevy malliksi seinälle ja varmista vatupassin avulla että se on suorassa, ja merkitse kuuden kiinnitysreiän keskipisteet seinään, kolme reikää ylärivissä ja kolme alarivissä, vähintään 150 mm välein.

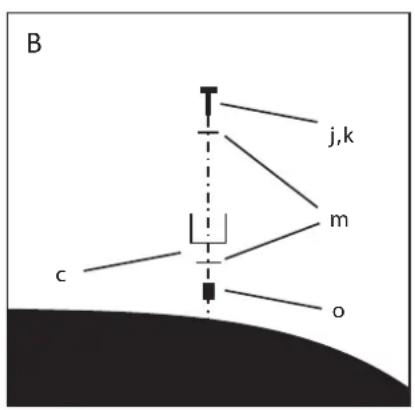

• Poraa 10 mm betoniporanterällä ainakin 60 mm syvyyteen. Aseta betonitulppa (F) jokaiseen reikään ja ruuvaa seinälevy kiinni ruuveilla (E) ja välirenkailla (M).
• Älä vlikiristä ruuveia. Ruuvien vlikiristäminen voi johtaa halkeamiin tai ruuvin rikkoontumiseen.

2.3 Tukikehyksen kasaus

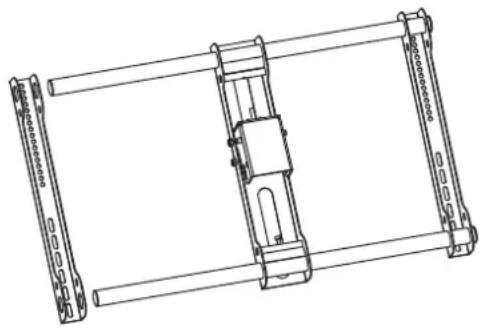

- Kuten oheisesta kuvasta ilmenee, pujota kaksi 1" putkea (D) tukivarren (B) ja näyttökiskojen (C) ylä- ja alapäissä olevien reikien läpi.

Huom: näyttökiskojen kummallakin puoliskolla on erikokoiset reiät; yläpäässä pyöreät ja alapäässä pitkulaiset. Ota tämä seikka huomioon kasatessasi kehystä.

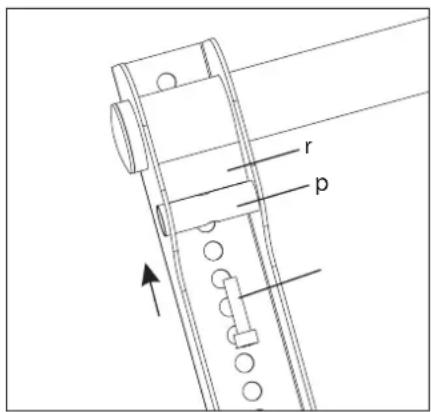

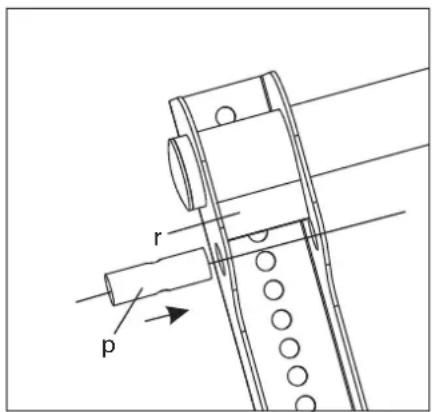

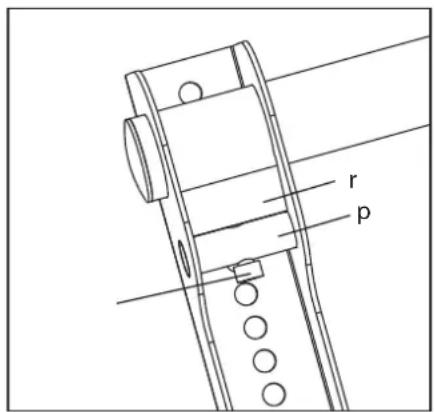

- Seuraavaksi, aseta vastakappaleet (R & S) kaartuva pää putkea päin ja saranatapit allaolevan kuvan esittämällä tavalla lukitsemaan vastakappaleet paikalleen. Ruuvaa saranatapit

kiinni niille kuuluvilla pulteilla. Älä tässä vaiheessa vielä kiristä pultteja, vaan anna putkien liukua vapaasti jotta saat sovitettua kehyksen TV:si takapaneeliin. Paina muovisuojukset (G) putkien päihin.

2.4 Kehyksen asennus televisioon

• Selvitä TV:si vaatima VESA-alusta laitteistosi ohjekirjasta ja kerää liitännän vaatimat ruuvit paikkaan jossa pääset niihin helposti käsiksi.
• Aseta pehmeä liina puhtaaksi pyyhitylle pöydälle työalustaksi, jotta vältät TV-paneelin naarmuuntumista.
• Aseta TV työalustalle paneeli alaspäin. Aseta kehys näytön takana olevien VESA-ruuvinreikien kohdille ja kohdista kiskot niin, että ne asentuvat symmetrisesti.
• Ruuvaa kehys kiinni televisioon sen vaatimilla ruuveilla ja holkeilla.
  • Vältä ruuvin ylikiristämistä.

HUOM: Kiinnittäessäsi televisiota jossa on epätasainen tausta voi olla tarpeellista käyttää holkkia kehyksen ja TV:n välissä.

• Aloita lyhyimmällä TV:n VESA-kierteseen sopivalla ruuvilla ja pujota se välilevyn ja kiskon/holkin läpi.
• Ruuvin on kiristyttävä vähintään kolmen kierroksen verran. Älä ylikiristä ruuvia.
• Jos ruuvi ei kiristy kolmea kierrosta, vaihda ruuvi pidempään. Toista askeleet jokaisen ruuvin kohdalla.
• Kierrä ruuvit aluksi sormin. Jos ruuvit eivät kierry helposti VESA-kierteisiin tai asettuvat vinoon, irrota ruuvit ja tarkista että ne soveltuvat TV:n VESA-kierteseen ja kokeile uudestaan.
• Lopuksi kiristä saranatappien pultit ja tarkista että kehys istuu tukevasti kiinni TV:n takapaneelissa.

Kehyksen kiinnitystavat TV:n takapaneelin muodon mukaan

Allaolevasta kaaviosta ilmenee ne ruuvit, holkit ja välilevyt jotka tarvitaan kehyksen kiinnittämiseen erityyppisten TV-laitteiden takapaneeliin. Kuvissa A, B ja C on käytetty pienempiä M4/M5-koon ruuveja ja kuvissa D, E ja F M6/M8-koon ruuveja. Valitse ruuvit, välilevyt ja holkit TV:n takapaneelin muodon mukaan. Tarvittavien ruuvien VESA-koko ilmenee TV:si käyttöohjeesta.

2.5 Kehyksellä varustetun TV:n ripustaminen seinäkiinnikkeeseen

HUOM: Tähän työvaiheeseen tarvitaan vähintään kahta henkilöä turvallisuuden takia.

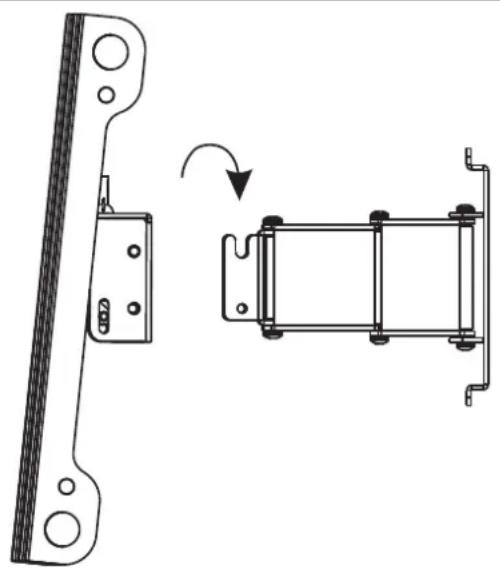

• Ripusta kehyksellä varustettu TV seinäkiinnikkeen seinälevyyn kuten allaolevassa kuvassa.
• Lukitse kehys seinäkiinnikkeeseen sille tarkoitetulla kuusiokoloruuvilla.
• Liitä tarvittavat kaapelit TV:n liitäntöihin.

Asennettuasi seinäkiinnikkeen ja TV:n, tarkista että asennus on tarpeeksi vankka ja turvallinen. On hyvä tarkistaa seinäkiinnikkeen ruuvit joka toinen kuukausi, ja kiristää ne tarvittaessa.

Seinäkiinnikkeen voi pyyhkiä puhtaaksi kostutetulla liinalla.

4. Tekniset ominaisuudet

Tuotenimi Mozi Advanced Flexmount B1/B2

Enimmäiskuormitus 75 kg

Syvyys 130 - 300 mm

VESA-yhteensopivuus Maks. VESA 400x200 mm (B1); 800x400 mm (B2)

LCD-paneelien tuettu koko 23" - 42" (B1); 37" - 63" (B2)

Säätövara +/- 15 ° pystytasossa, +/- 45° vaakatasossa
