BRUKSANVISNING RMK505 ROSENLEW

Säkerhetsinformation	20
Säkerhetsföreskrifter	21
Produktbeskrivning	24
Innan maskinen används första gången	25
Häll – daglig användning	25
Häll – råd och tips	25
Häll – underhåll och rengöring	26

Ugn – daglig användning	27
Ugn – råd och tips	28
Ugn – underhåll och rengöring	30
Om maskinen inte fungerar	33
Installation	34
Miljöskydd	36

Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

⚠ Varning Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfa- renhet och kunskap, såvida de inte har tillsyn av någon person som är an- svarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värme-elementen.

• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Om ytan är sprucken, stäng av hushållsapparaten för att undvika risken för elektriska stötar.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.
• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen fort från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

Säkerhetsföreskrifter

Installation

Varning Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Minsta avständ till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.

- Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.

• Låt inte nätkablar komma i kontakt med produktens lucka, speciellt inte när luckan är het.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

Använd

Varning Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

- Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.

- Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.

- Använd inte produkten med våta händer eller när den är i kontakt med vatten.

- Tyng inte ner luckan när den är öppen.

- Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

- Produktens lucka ska alltid vara stängd när produkten är igång.

- Lägg inte bestick eller kastrullock på kokzonerna. De blir heta.

- Stäng av kokzonen efter användning.

- Använd inte produkten som arbets- eller avlastningsyta.

- Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.

Varning Det finns risk för eldsvåda eller explosion.

- Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.

- Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.

- Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.

- Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

- Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

- Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.

- Försök inte släcka eld med vatten. Koppla från produkten och täck över flamman med ett lock eller en brandfilt.

Varning Risk för skador på produkten föreligger.

- För att förhindra skada eller missfärgning på emailjen:

– Sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
– Lägg inte aluminiumfolie direkt på produktens botten.
– ställ inte hett vatten direkt i den heta produkten.
– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
– var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

- Använd en djup form för mjuka kakor. Fruktjuicer or-sakar fläckar som kan vara permanenta.

- Placera inga heta kokkärl på kontrollpanelen.

- Låt inte kokkärl torrkoka.

- Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

Varning Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet ering.

Skötsel och rengöring

Varning Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att yt-materialet försämras.
• Kvarblivet fett eller mat i produkten kan orsaka brand.

• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

Varning Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

Service

- Kontakta Service för att reparera apparaten. Vi rekomenderar att du endast använder originaldelar som reservdelar.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

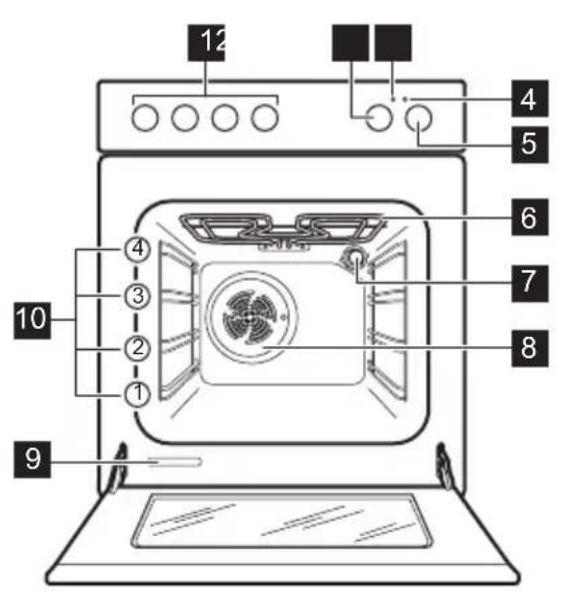

Allmän översikt

Beskrivning av hällen

Tillbehör

• Galler För kokkärl, kakformar, stekar.
- Platt bakplåt För kakor och småkakor.
- Långpanna För bakning och stekning eller som uppsamlingsfat för fett.

1 Vred för hällen
2 Temperaturvred
3 Temperaturindikator
4 Kontrollindikator för hällvred
5 Vred för ugnsfunktionerna
6 Värmeelement
7 Ugnslampa
8 Fläkt
9 Typskylt
10 Ugnsnivåer

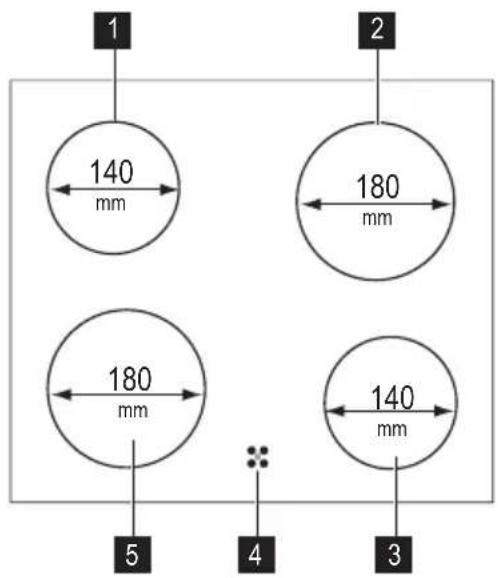

1 Enkelkokzon 1 200 W
2 Enkelkokzon 1 800 W
3 Enkelkokzon 1 200 W
4 Kontrollampa för restvärme
5 Enkelkokzon 1 800 W

• Förvaringslåda Förvaringslådan finns under ugnsutrymmet.
  Varning Förvaringslådan kan bli het när produkten används.
• Installera teleskopskenor (tillval) För att sätta galler eller plåtar på den. Du kan använda dem var för sig.

Varning Se säkerhetskapitlena.

Försiktighet Håll alltid i mitten av handtaget för att öppna ugnsluckan.

Första rengöring

- Tag bort alla delar från produkten.

- Rengör produkten före första användning.

Försiktighet Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Sett "Underhåll och rengöring".

Förvärm

1. Ställ in funktion ☐ och maxtemperatur.
2. Låt hushållsapparaten köras utan mat i ungefär 1 timme.
3. Ställ in funktion och maxtemperatur.
4. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.
5. Ställ in funktion och maxtemperatur.
6. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

Detta görs för att bränna upp resterna i hushållsapparaten. Delarna kan bli varmare än vanligt. När du förvärmer hushållsapparaten för första gången kan den avge lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

Häll – daglig användning

Varning Se säkerhetskapitlena.

Värmelägen

Kontrollvred Funktion
0 AV-läge
1-9	Värmelägen(1 - lägst; 9 - högst)

1. Vrid kontrollvredet till önskat värmeläge.

Häll – råd och tips

Kokkärl

Mekaniskt lucklås

Det hindrar barn från att öppna ugnsluckan.

För att öppna produktens lucka:

1. Drag och håll i lucklåset.
2. Öppna luckan.

Drag inte i luckläset när produktens lucka stängs!

Viktigt Avstängning av produkten avaktiverar inte det mekaniska luckläset.

1. Vrid kontrollvredet till läge 0 för att slutföra tillagningen.

Utnyttja restvärmen för att minska energiförbrukningen. Stäng av kokzonen ca 5 - 10 minuter in- tillagningen är klar.

Restvärmeindikering

Restvärmeindikeringen tänds när en kokzon är varm.

Varning Risk för brännskador på grund av restvärme!

• Kokkärlets botten skall vara så tjock och plan som möjligt.
• Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka missfärgning på glaskeramiken.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du sätter på zonen.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Exempel på olika typer av tillagning

Värme-läge	Använd för: Tid (min) Tips
1 Varmhållning av tillagad mat. efter be-		hov	Lägg ett lock på ett kokkärl.
1-2 Hollandaisesås, smältning av: smör, choklad, gelatin.		5 - 25 Rör om med jämna mellanrum.
1-2	Stanning: fluffiga omeletter, äggstanning.	10 - 40	Lägg ett lock på ett kokkärl.
2-3 Småkoka ris och mjölkrätter, värma färdigla-gade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris,rör om mjölkbaserade rätter under tillag-ningen.
3-4	Ångkoka grönsaker, fisk, kött.	20 - 45	Tillsätt några matskedar vätska.
4-5	Kokning av potatis.	20 - 60	Använd max. 1⁄4 liter vatten till 750 g po-tatis.
4-5 Tillaga större mängder mat, stuvningar ochsoppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6-7 Lätt stekning: schnitzel, cordon bleu, kotletter,kroketter, korv, lever, ägg, pannkakor, mun-kar.		efter behov	Vänd efter halva tiden.
7-8	Kraftig stekning, potatiskroketter, biff.	5 - 15	Vänd efter halva tiden.
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.

Uppgifterna i tabellen är endast avsedda som vägledning.

Häll – underhåll och rengöring

Varning Se säkerhetsavsnitten.

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.
2. Avlägsna när produkten är tillräckligt sval:kalkavlagringsringar, vattenringar, fettstänk, glänsande metalliska missfärgningar.

Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.
2. Torka sedan produkten torr med en ren duk.

3. Rengör produktens framsida med en mjuk trasa och en lösning av varmt vatten och lite diskmedel.

4. För framsidor av metall, använd lite rengöringsmedel för rostfritt stål.

5. Använd inte skurmedel eller skursvampar.

Ugn – daglig användning

Varning Se säkerhetsavsnitten.

Aktivera och avaktivera produkten

1. Ställ vredet för ugnsfunktioner på ugnsfunktionen.
2. Ställ in temperaturvredet på en temperatur. Temperaturindikatorn tänds medan temperaturen i produkten ökar.
3. Om du vill avaktivera produkten vrider du vredet för ugnsfunktioner och temperaturvredet till läget Av.

Säkerhetstermostat

Ugnsfunktioner

Säkerhetstermostaten är en värmesäkring i en fungerande termostat.

För att inte skada ugnstermostaten med farlig överhettning har ugnen en säkerhetstermostat som stänger av eltillförseln. Ugnen sätts automatiskt på igen när temperaturen sjunker

Varning Säkerhetstermostaten fungerar bara om ugnstermostaten inte fungerar som den ska. När händer är ugnstemperaturen mycket hög och alla tätter kan brännas vid. Du måste omedelbart ringa ceavdelningen för att få ugnstermostaten utbytt.

Ugnsfunktioner Tillämpning
0	AV-läge Produkten är avstängd.
	Ugnslampa Tänds utan någon tillagningsfunktion.
	Över/Undervärme Värmen kommer från både det övre och det undre värmeelementet. För bakning och stekning på en ugnsnivå.
	Utökad grill Värmen kommer från hela grillelementet. För grillning av tunna livsmedel i stora mängder. För rostning av bröd. Högsta temperaturen för den här funktionen är 210 °C
	Varmluftsgrill Här verkar grillelement och fläkt tillsammans så att den varma luften cirkulerar runt maträtten. För tillagning av stora köttstycken. Högsta temperaturen för den här funktionen är 200 °C
	Varmluft med ringelement För att tillaga flera olika maträtter samtidigt. För att tillaga hemgjord frukt i sockerlag och torka svamp eller frukt.
	Lågtemperaturstekning Inställning för lågtempstek., max. 125 °C. Värmen kommer från övre och undre elementet.

Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de pekar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Sätta in ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

Ugn – råd och tips

! Försiktighet Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

• Ugnen har fyra nivåer. Räkna nivåerna från botten av produkten.
• Du kan tillaga olika maträtter på två nivåer samtidigt. Placera gallren på nivå 1 och 3.
• Fukt kan kondenseras i produkten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Bakning av kakor

• Värm ugnen i ca 10 minuter före tillagning.
- Öppna inte ugnsluckan innan 3/4 av gräddningstiden har gått
- Om du använder två bakplåtar samtidigt ska en nivå mellan dem vara tom.

Tillagning av kött och fisk

- Tillaga inte kött som väger mindre än 1 kg. Köttet blir för torrt om du tillagar för små mängder.

• Använd en långpanna för mycket fet mat för att förhindra att det blir fläckar i ugnen som inte går att få bort.
• Låt köttet vara i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.
• Häll i lite vatten i långpannan för att undvika att det bildas för mycket rök i ugnen under stekningen. Häll i lite vatten varje gång det torkat upp för att förhindra att röken kondenseras.

Långsam tillagning

i När du använder tillagningsfunktionen Lågtemperaturstekning ska du aldrig täcka över maten.

Använd inte lock.

Med Lågtemperaturstekning blir köttet mycket mört och håller sig saftigt. Använd denna funktion för möra, magra stycken av kött och fisk. Lågtemperaturstekning är inte lämplig för grytstekar eller feta fläskstekar. Använd125 °C för små köttbitar, t.ex. biffar.

Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym.

Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

Livsmedel Plåttyp och gallernivå		Föruppvärm-ningstid (min)	Temperatur (°C)	Koktid/grädd-ningstid (min)
Smördegsremsor(250 g)	emaljerad plåt på nivå 3	-	150	25 - 30
Platt kaka (1000 g)	emaljerad plåt på nivå 2	10	160 - 170	30 - 35
Jästkaka med äpple(2000 g)	emaljerad plåt på nivå 3	-	170 - 190	40 - 50
Äppelpaj(1200+1200 g)	2 runda aluminiumplåtar(diameter: 20 cm) på nivå 1	15 180 - 200	50 - 60
Muffins (500 g)	emaljerad plåt på nivå 2	10	160 - 180	25 - 30
Lätt sockerkakautan fett (350 g)	1 rund aluminiumplåt (dia-meter: 26 cm) på nivå 1	10 160 - 170	25 - 30
Kaka i långpanna(1500 g)	emaljerad plåt på nivå 2 - 160 - 170			45 - 55 ^1)
Hel kyckling (1350g)	galler på nivå 2, bakplåt pånivå 1	- 200 - 220	60 - 70
Halv kyckling (1300g)	galler på nivå 3, bakplåt pånivå 1	- 190 - 210	30 - 35
Fläskkotlett (600 g) galler på nivå 3, bakplåt pånivå 1		- 190 - 210	30 - 35
Mördegskaka (800g)	emaljerad plåt på nivå 2	20	230 - 250	10 - 15
Fylld jästkaka (1200g)	emaljerad plåt på nivå 2	10 - 15	170 - 180	25 - 35
Pizza (1000 g)	emaljerad plåt på nivå 2	10 - 15	200 - 220	30 - 40
Cheesecake (2600g)	emaljerad plåt på nivå 2	-	170 - 190	60 - 70
Schweizisk äppelka-ka (1900 g)	emaljerad plåt på nivå 1	10 - 15	200 - 220	30 - 40
Julkaka (2400 g)	emaljerad plåt på nivå 2	10 - 15	170 - 180	55 - 65 ^2)
Ost- och skinkpaj(1000 g)	1 rund plåt (diameter: 26cm) på nivå 1	10 - 15 220 - 230	40 - 50
Bondbröd (750 +750 g)	2 runda aluminiumplåtar(diameter: 20 cm) på nivå 1	18 ^3)	180 - 200 60 - 70
Ungersk valnötsdes-sert (600 + 600 g)	2 runda aluminiumplåtar(längd: 25 cm) på nivå 2	10 160 - 170	40 - 50
Ungersk valnötsdes-sert - traditionell(600 + 600 g)	2 runda aluminiumplåtar(längd: 20 cm) på nivå 2	- 160 - 170	30 - 40
Jästbullar (800 g)	emaljerad plåt på nivå 2	10 - 15	200 - 210	10 - 15
Rulltårta (500 g)	emaljerad plåt på nivå 1	10	150 - 170	15 - 20
Maräng (400 g)	emaljerad plåt på nivå 2	-	100 - 120	40 - 50
Smulpaj (1500 g)	emaljerad plåt på nivå 3	10 - 15	180 - 190	25 - 35
Sockerkaka (600 g)	emaljerad plåt på nivå 3	10	160 - 170	25 - 35
Butterkaka (600 g)	emaljerad plåt på nivå 2	10	180 - 200	20 - 25

1) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 7 minuter.

2) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 10 minuter.

3) Ställ in temperaturen på 250 °C för förvärmning.

Grill

Livsmedel Ugnsnivå		Förvärmning (min- nuter)	Temperatur (°C)	Koktid/grädd- ningstid (minuter)
Rostat bröd (500 g)	3	4	250	2 - 4
Halv kyckling (1 200 g)	2	-	230	30 + 30
Biffar (1000 g)	3	10	250	15 + 15
Fläskkotlett (500 g)	3	-	230	25 + 25

Varmluftsgrill

Livsmedel Ugnsnivå		Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddningstid (minuter)
Rostat bröd (500 g)	3	10	230	3 - 5
Halv kyckling (1 200 g)	2	-	200	25 + 25
Fläskkotlett (500 g)	2	-	230	20 + 20

Ugn – underhåll och rengöring

Varning Se säkerhetsavsnitten.

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.

• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.

• Rengör ugsutrymmet efter varje användning. Däri-genom är det lättare att ta bort smuts och den bränner inte fast.

• Tag bort svår smuts med ett speciellt ugnsrengöringsmedel.

• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.

• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

Borttagning av ugnsstegarna

① Ta tag i den främre delen av skenan och dra ut den från ugnssidan.

② Ta tag i den bakre delen av skenan och dra ut den från ugnssidan och ta bort den.

Sätta i ugnsstegar

Sätt i ugnsstegarna i omvänd ordning.

i Ugnsstegarnas avrundade ändar ska peka framåt.

Ugnstak

Du kan fälla ned grillelementet från ugnstaket för att lättare kunna rengöra taket.

Varning Stäng av produkten innan du fäller ned grillelementet. Kontrollera att produkten är kall.

Risk för brännskador!

Fälla ned värmeelementet

1. Lossa grillelementets lässkruv. Använd en skruvmejsel första gången.

1. Fäll ned grillelementet försiktigt för att komma åt ugnens tak.

1. Rengör ugnstaket med ett lämpligt rengöringsmedel och torka torrt.
2. Ugnstaket är klart att rengöras.

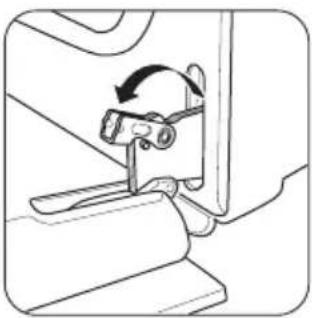

Sätta tillbaka värmeelementet

1. För upp grillelementet på plats och dra åt lässkruven.

Viktigt Installera värmeelementet korrekt på båda sidorna ovanför stödet på ugsutrymmets innerväggar.

Varning Se till att grillelementets lässkruv är ordentligt åtdragen så att elementet inte faller ned när ugnen används.

Ugnsluckan har två glasskivor monterade bakom varandra. För att underlätta rengöringen, demontera ugnsluckan och den inre glasskivan.

Varning Ugnsluckan kan slå igen om du försöker ta bort den inre glasskivan när luckan fortfarande är monterad.
Varning Se till att glasskivorna är kalla innan du rengör luckan. Det finns annars risk för att glaset går sönder.
Varning Om glasskivorna är skadade eller repade blir glaset skört och kan gå sönder. För att undvika detta måste du byta ut dem. Kontakta vår lokala serviceavdelning för mer information.

Demontering av ugnsluckan och glasskivan

① Öppna luckan helt och håll i de två gångjärnen.

2 Lyft upp och vrid spa- karna på de två gångjär- nen.

3 Stäng luckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från dess plats.

4 Lägg ned luckan på ett stadigt underlag som skyddas av något mjukt (t.ex. en handduk). Ta bort två skruvar från luckans nedre kant med en skruvmejsel

5 Använd en stekspade av trä eller plast eller motsvarande för att öppna innerluckan Håll i ytterluckan och skjut innerluckan mot luckans övre kant

Viktigt Lossa inte skru- varna

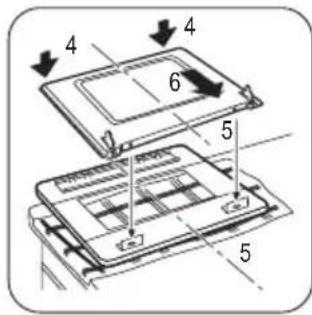

6 Lyft innerluckan 7 Rengör luckans insida Rengör glasrutan med vatten och lite diskmedel. Torka noga.

Varning Rengör glasskivorna endast med vatten och handdiskmedel. Rengöringsmedel med slipeffekt, fläckborttagningsmedel och vassa föremål (t.ex. knivar och skrapor) kan skada glaset.

Montering av ugnsluckan och glasskivan

Montera luckan när rengöringen är klar. Utför monteringen i omvänd ordning.

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

• Stäng av ugnen.
• Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugns-lampan och skyddsglaset.

1. Tag bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut glödlampan med en 300°C värmebeständig ugnslampa.
4. Sätt tillbaka lampglaset.

Ta bort förvaringslådan

För rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så längt det går.

1. Lyft försiktigt förvaringslådan uppåt.
2. Dra ut lådan helt.

Sätta fast förvaringslådan

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

Varning Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, er eller rengöringssprayer) i förvaringslådan.

Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Om maskinen inte fungerar

Problem Möjlig orsak Lösning
Restvärmeindikatorn tänds inte. Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund.		Kontakta kundtjänst om kokzonen är eller borde vara varm
Produkten fungerar inte Säkringen i säkringsskåpet har löst ut		Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp Ugnen är inte på Sätt på ugnen
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda		Kontrollera inställningarna
Ugnslampan fungerar inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens avsätts på ma-ten och i ugnsutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillag-ningen är klar

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning Se säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

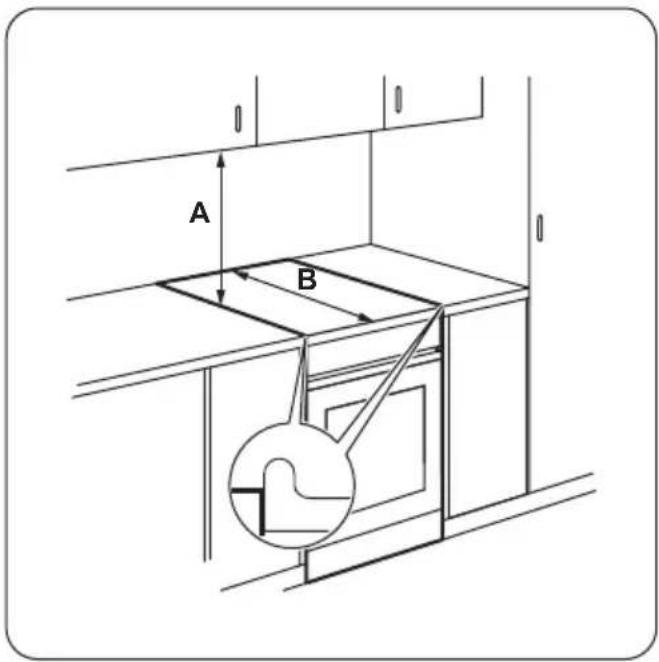

Minsta avstånd

Mått cm
A	69
B	61

Tekniska data

Mått
Höjd 858-923 mm
Bredd 500 mm
Djup 600 mm
Total effekt 8485 W
Nätspänning 230 V
Frekvens 50 Hz

Avvägning

Spisen levereras med en höjd på 900 mm och ett djup på 500 mm.

Gör så här för att ändra spisens höjd och djup:

1. Lägg spisen ned på ena sidan.

2. För att justera sockelns djup, skruva loss skruvarna A och lossa på skruvarna B på konsolen.

1. Ställ in önskat djup;
2. Drag åt skruvarna A och B

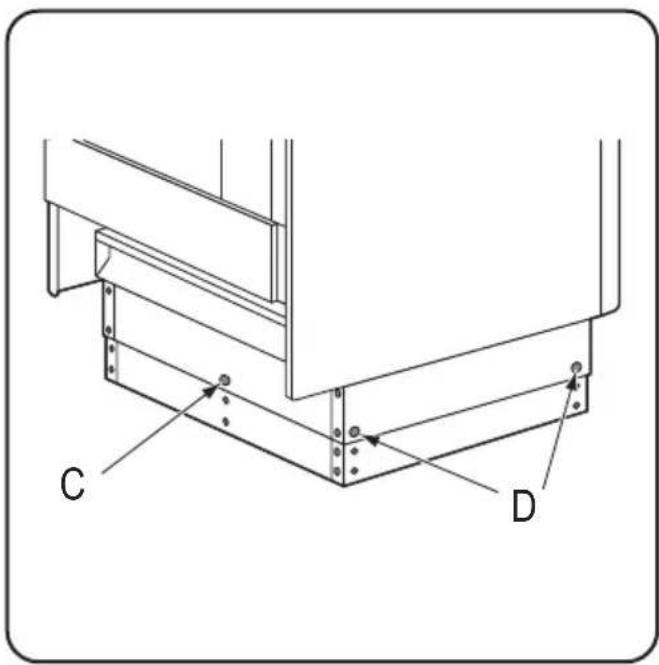

3. För att justera höjden, skruva loss skruven C (1 skruv) i mitten på sockelns baksida och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjdinställning: 900, 880 eller 850 mm.
2. Drag åt skruvarna C och D.

Viktigt Använd de små fötterna på produktens undersida för att justera in spisens ovansida på samma höjd som vidstående köksenheter

Tippskydd

Varning Du måste installera tippskyddet. Montera tippskyddet för att hindra att produkten välter vid felaktig belastning.
Varning Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

Viktigt Kontrollera att du placerar tippskyddet på rätt höjd.

Så här monterar du tippskyddet

1. Ställ in rätt höjd och plats för produkten innan du fäster tippskyddet.

2. Säkerställ att ytan bakom produkten är jämn.

3. Installera tippskyddet 317-322 mm nedanför produktens ovansida, och med 80-85 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast det i stabilt material eller använd lämplig förstärkning (vägg).
4. Du hittar hålet till vänster på produktens baksida. Se bilden.
5. Om du ändrade måtten på spisen måste du justera tippskyddet.

Viktigt Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet för att centrera produkten.

Elektrisk installation

i Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlet "Säkerhetsinformation" inte följs.

Produkten levereras utan nätkabel och stickkontakt.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras

Kabeltyp: H05 RR-F med fullgott tvärsnitt.

Varning Innan du ansluter nätsladden till uttaget ska du mäta spänningen mellan faserna i hushållsnätverket.

Läs sedan på anslutningsetiketten på produktens baksida så att rätt elektrisk installation används.

Med denna stegordning undviker man installationsfel och skador på produktens elektriska komponenter.

Nätkabeln får inte vidröra den del av produkten som visas i bilden.

som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart Plastdelar är märkta med internationella förkortningar som t.ex. PE, PS. Kassera materialet i lämplig container på en återvinningsstation.

www.electrolux.com/shop
