BRUKSANVISNING EEG67320L ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få användningsråd, broschyrer, felsökningshjälp och serviceinformation: www.electrolux.com/webselfservice

Registrera din produkt för bättre service: www.registerelectrolux.com

Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell, PNC, serienummer.

Informationen står på typskylten.

⚠️ Varnings-/viktig säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionsnedsättning ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Tvättmedel ska förvaras utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Barn får inte utföra städning och underhåll av apparaten utan uppsikt.

1.2 Allmän säkerhet

- Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:

• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer,
• av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer.

- Ändra inte produktens specifikationer.

• Vattentrycket (minimum och maximum) måste vara mellan 0.5 (0.05) / 8 (0.8) bar (MPa)

• Följ maximalt antal 13-kuvert.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Sätt besticken i bestickkorgen med de vassa kanterna nedåt eller sätt dem i besticklådan i ett horisontellt läge med de vassa kanterna nedåt.

- Låt inte produkten stå med luckan öppen för att undvika att snubbla över den.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

- Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.

- Om produkten har ventilationsöppningar nedtill får dessa inte täppas igen med t.ex. en matta.

- Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.
• Följ installationsinstruktionerna som följer med produkten.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.

• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Denna produkt är utrustad med en 13 A nätkontakt. Om säkringen i stickkontakten måste bytas ut ska en 13 A ASTA (BS 1362) säkring (endast Storbritannien och Irland) användas.

2.3 Anslutning av vatten

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Tilloppsslangen har en säkerhetsventil och en mantel med en inre elkabel.

- Om tilloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta auktoriserad service för att byta ut tilloppsslangen.

2.4 Användning

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Maskindiskmedel är farligt. Följ säkerhetsanvisningarna på tvättmedelspaket.
• Drick och lek inte med vattnet i produkten.
• Tå inte ur disken ur produkten förrän diskprogrammet är klart. Vissa diskmedel kan stanna kvar på disken.
• Sitt eller stå inte på luckan när den är öppen.
• Produkten kan utsöndra het vattenånga om du öppnar dörren medan ett program är igång.

2.5 Lampa inuti produkten

WARNING!

Risk för personskador föreligger.

• Den här produkten har en inre belysning som tänds när du öppnar luckan och släcks när du stänger den.
• Lampan som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas som husbelysning.
• Om du vill byta den inre belysningen kontaktar du det godkända servicecentret.

2.6 Service

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.7 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

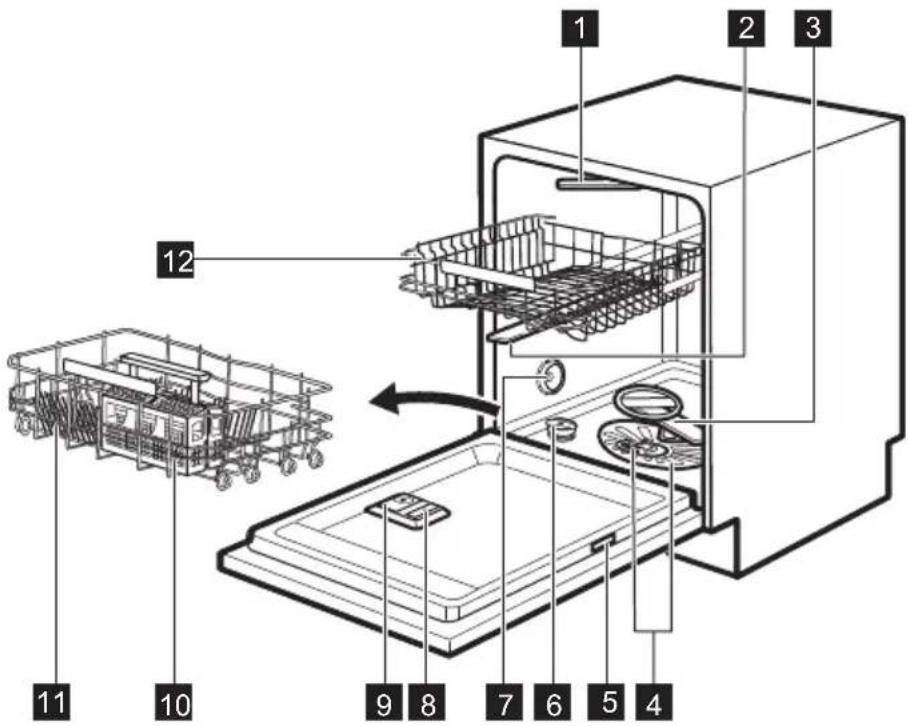

3. PRODUKTBESKRIVNING

1 Takspolarm
2 Övre spolarm
3 Nedre spolarmen

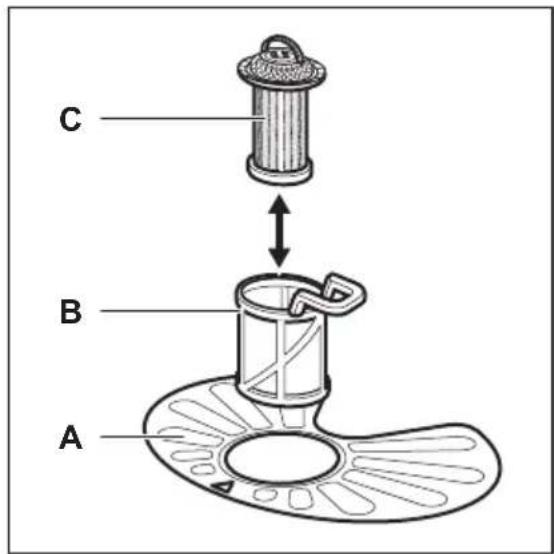

4 Filter
5 Typskylt
6 Saltbehållare
7 Ventilation

8 Spolglansfack
9 Diskmedelsfack
10 Bestickkorg
11 Underkorg
12 Överkorg

4. KONTROLLPANEL

1 Strömbrytare På/Av
2 Delay Start-knapp
3 Display
4 MY TIME markeringfält

5 EXTRAS-knappar
6 AUTO Sense-knapp

4.1 Display

A. ECOMETER
B. Indikatorlampor
C. Tidsindikator

4.3 Indikatorlampor

4.2 ECOMETER

ECOMETER indikerar hur programvalet påverkar energi- och vattenförbrukning. Ju fler staplar som lyser, desto lägre förbrukning.

ECO indikerar det mest miljövänliga programvalet för en normalt smutsad disk.

Indikator Beskrivning
	Kontrollampa för spolglans. Den lyser när spolglansen behöver fyllas på. Se "Före första användning".
	Saltkontrollampa. Den lyser när saltbehållaren behöver fyllas på. Se "Före första användning".
	Machine Care-indikatorlampa. Den lyser när maskinen behöver rengöras inuti med Machine Care-programmet. Se "Underhåll och rengöring".
	Kontrollampa för torkfas. Den lyser när ett program med en torkfas har valts. Blinkar när torkfasen pågår. Se "Programval".

5. PROGRAMVAL

5.1 MY TIME

Med hjälp av MY TIME markeringfält kan du välja ett lämpligt diskprogram baserat på programlängd, från 30 minuter till fyra timmar.

A. • Quick är det kortaste programmet (30min) lämpligt för en disk som

nyligen stoppats i och som inte är så smutsig.

- Försköljning (15min) är ett program för att skölja av matrester från disken. Det förhindrar att lukter bildas i maskinen. Använd inte diskmedel för det här programmet.

B. 1h är ett program lämpligt för disk som är nyligen insatt och disk som stått ett tag.
C. 1h 30min är ett program som är lämpligt för diskning och torkning av normalt smutsad disk.
D. 2h 40min är ett program som är lämpligt för diskning och torkning av mycket smutsig disk.

E. ECO Med detta program (4h) får du den mest effektiva vatten- och energiförbrukningen för normalt smutsat porslin och bestick. Detta är standardprogrammet för testinstitut.

5.2 EXTRAS

Du kan ändra programval efter dina behov genom att aktivera EXTRAS.

ExtraHygiene

ExtraHygiene ger bättre hygieniskt resultat genom att hålla temperaturen vid 65 och 70 °C i minst 10 minuter under den sista sköljfasen.

ExtraPower

ExtraPower ger bättre diskresultat för valt program. Alternativet ökar temperaturen och programlängden.

5.4 Programöversikt

GlassCare

Med GlassCare går det att diska ömtåliga föremål. Den här funktionen har inga snabba temperaturändringar i valt program och minskar den till 45 °C. Detta skyddar särskilt ömtåliga glas från att gå sönder.

5.3 AUTO Sense

AUTO Sense-programmet justerar automatiskt diskprogrammet efter typ av disk.

Produkten känner av smutsgraden och hur mycket disk det är i korgarna. Den anpassar temperaturen, mängden vatten och programtiden.

Program Typ av disk Smutsgrad Programfaser EXTRAS
Quick • Porslin• Bestick		• Färskt • Disk 50 °C• Mellanliggande sköljning• Sista sköljning 45 °C• AirDry		• ExtraPower• GlassCare• ExtraHygiene
Försköljning	• Alla typer av disk	• Alla smutsgrader	• Fördisk EXTRAS gäller	inte för detta pro-gram.
1h • Porslin	• Bestick	• Färskt• Lite intorkat	• Disk 60 °C• Mellanliggande sköljning• Sista sköljning 50 °C• AirDry	• ExtraPower• GlassCare• ExtraHygiene
1h 30min • Porslin• Bestick• Kastruller• Kokkärl		• Normal• Lite intorkat	• Disk 60 °C• Mellanliggande sköljning• Sista sköljning 55 °C• Torkning• AirDry	• ExtraPower• GlassCare• ExtraHygiene
2h 40min • Porslin• Bestick• Kastruller• Kokkärl	• Normal till mycket• Intorkat	• Fördisk• Disk 60 °C• Mellanliggande sköljning• Sista sköljning 60 °C• Torkning• AirDry	• ExtraPower• GlassCare• ExtraHygiene
ECO • Porslin• Bestick• Kastruller• Kokkärl	• Normal• Lite intor-kat	• Fördisk• Disk 50 °C• Mellanliggande sköljning• Sista sköljning 55 °C• Torkning• AirDry	• ExtraPower• GlassCare• ExtraHygiene
AUTO Sense	• Porslin• Bestick• Kastruller• Kokkärl	Programmet justeras efter hur smutsig disken är.	• Fördisk• Diskning 50 - 60 °C• Mellanliggande sköljning• Sista sköljning 60 °C• Torkning• AirDry	EXTRAS gäller inte för detta pro-gram.
Machine Care	• Ingen disk i maskinen	Programmet rengör ma-skinens insi-da.	• Disk 70 °C• Mellanliggande sköljning• Slutsköljning• AirDry	EXTRAS gäller inte för detta pro-gram.

Förbrukningsvärden

Program 1)	Vatten (l) Energi (kWh) Programtid (min)
Quick 9.3 - 11.4 0.54 - 0.66 30
Försköljning 4.1 - 5.1 0.01 - 0.04 15
1h 10.6 - 12.9 0.80 - 0.93 60
1h 30min 10.4 - 12.7 0.97 - 1.10 90
2h 40min 10.8 - 13.2 0.97 - 1.11	160
ECO	10.5	0.821	240
AUTO Sense	9.6 - 13.1 0.74 - 1.06 120 - 170
Program 1)	Vatten (I) Energi (kWh) Programtid (min)
Machine Care 8.9 - 10.9 0.58 - 0.70 60

1) Vattnets tryck och temperatur, spänningsvariationer, tillvalsfunktionerna och mängden disk kan ändra värdena.

Information till provanstalter

I din förfrågan ange produktnummer (PNC) som finns på märkskylten.

För att få den information som krävs för att utföra prestationstest (t.ex. enligt EN60436), skicka ett mail till:

För övriga frågor angående din diskmaskin, se serviceboken som medföljer din produkt.

[e-mail]

6. NORMALINSTÄLLNINGAR

Du kan konfigurera maskinen genom att ändra normalinställningarna efter dina behov.

Num-mer	Inställning Värden	Beskrivning1)
1	Vattenhårdhet Från nivå 1L till nivå 10L (förinställt: 5L)	Ställ in nivån på vattenavhärdningsmedlet efter vattnets hårdhet där du bor.
2	Spolglansnivå Från nivå 0A till nivå 6A (förinställt: 4A)	Justera spolglansnivån enligt nödvändig dosering.
3	Slutljud OnOff (förinställt)	Aktivera eller avaktivera ljudsignalen som indikerar att programmet är klart.
4	Automatisk lucköppnare On (förinställt) Off	Aktivera eller avaktivera AirDry.
5	Knappljud On (förinställt) Off	Aktivera eller avaktivera ljudet som hörs när du trycker på knapparna.
6	Senaste pro-gramval On Off (förinställt)	Aktivera eller avaktivera det automatiska valet av det senast använda programmet och alternativen.

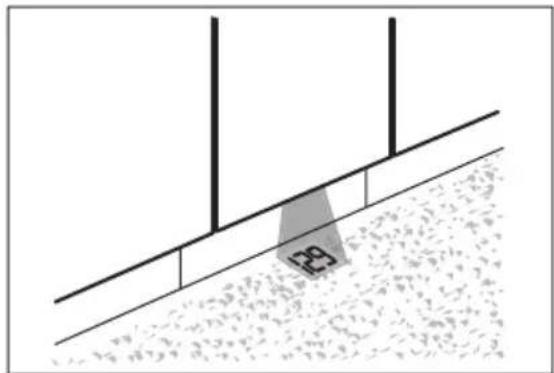

7	Visa på golv On (förinställt) Off	Aktivera eller avaktivera TimeBeam.

1) Läs mer i informationen som finns i det här kapitlet.

Du kan ändra normalinställningarna i inställningsläge.

Ordningen för normalinställningarna som visas i tabellen är också ordningen för inställningarna på ECOMETER:

När maskinen är i inställningsläge representerar fälten för ECOMETER möjliga inställningar. För varje inställning blinkar ett fält för ECOMETER.

6.1 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i ekvivalenta mått.

Vattenavhärdaren skall ställas in efter hur hårt vattnet är i området där du bor. Information om hur hårt vattnet är i området där du bor kan du få från det lokala Vattenverket. Det är viktigt att ställa in rätt vattenavhärdarnivå, för att få bra diskresultat.

Mjukgöring av hårt vatten ökar förbrukningen av vatten och energi samt programvaraktigheten. Ju högre nivå av vattenavhärdare desto högre förbrukning och längre tid.

Vattenhärdhet

Tyska värden (°dH)	Franska värden (°fH)	mmol / I Clarke-grader	Vattenhårdhet
47 - 50 84 - 90	8.4 - 9.0 58 - 63	10
43 - 46 76 - 83	7.6 - 8.3 53 - 57	9
37 - 42 65 - 75	6.5 - 7.5 46 - 52	8
29 - 36 51 - 64	5.1 - 6.4 36 - 45	7
23 - 28 40 - 50	4.0 - 5.0 28 - 35	6
19 - 22 33 - 39	3.3 - 3.9 23 - 27		5 1)
15 - 18 26 - 32	2.6 - 3.2 18 - 22	4
11 - 14 19 - 25	1.9 - 2.5 13 - 17	3
4 - 10 7 - 18	0.7 - 1.8 5 - 12	2
<4 <7 <0.7 < 5			1 2)

1) Fabriksinställning.

2) Använd inte salt på denna nivå.

Oavsett vilken typ av tvättmedel som används ska rätt vattenhärdhetsnivå ställas in för att hålla saltpåfyllningsindikatorn aktiv.

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

6.2 Spolglansnivå

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Det släpps automatiskt ut under den heta sköljfasen. Man kan ställa in den mängd spolglans som ska släppas ut.

När spolglansfacket är tomt lyser indikatorn så att du ska fylla på. Om

torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av spolglans. För bästa torkningsresultat är det dock alltid bäst att använda spolglans och att spolglansindikatorn alltid är aktiverad.

För att avaktivera spolglansdispendern och indikatorn, ställ in spolglansnivån till 0A.

6.3 Slutljud

Du kan aktivera en ljudsignal som ska höras när programmet är klart.

Ljudsignaler låter också när ett fel uppstår i produkten. Det går inte att stänga av dessa ljudsignaler.

6.4 AirDry

AirDry ger bättre torkresultat. Under torkningsfasen öppnas luckan automatiskt och lämnas på glänt.

AirDry aktiveras automatiskt med alla program utom Försköljning.

FÖRSIKTIGHET!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada produkten.

FÖRSIKTIGHET!

Om barn har tillgång till produkten är det bäst att avaktivera AirDry. Den automatiska öppningen av luckan kan vara farlig.

6.5 Knappljud

Knapparna på kontrollpanelen avger ett ljud när du trycker på dem. Du kan stänga av det ljudet.

6.6 Senaste programval

Du kan ställa in det automatiska valet av det senast använda programmet och alternativen.

Det senaste programmet som kördes innan maskinen stängdes av har sparats. Det väljs sedan automatiskt när du har satt på maskinen.

När senaste programvalet har avaktiverats är standardprogrammet ECO.

6.7 TimeBeam

TimeBeam visar följande information på golvet nedanför luckan:

• Programlängden när programmet startar.
  • 0:00 och CLEAN när programmet är klart.
• DELAY och nedräkningsperioden när fördröjd start börjar.
  • Larmkod vid fel på produkten.

När AirDry öppnar luckan, släcks TimeBeam. För att se återstående tid på programmet ska man titta på kontrollpanelens display istället.

6.8 Inställningsläge

Hur man navigerar i inställningsläget

Man kan navigera i inställningsläget med hjälp av MY TIME markeringfältet.

A. Föregående-knapp
B. OK-knapp
C. Nästa-knapp

Använd Föregående och Nästa för att hoppa mellan normalinställningar och ändra deras värden.

Använd OK för att ange vald inställning och bekräfta ändring av värdet.

Öppna inställningsläge

Du kan gå in i inställningsläge innan du startar ett program. Du kan däremot inte gå in i inställningsläge när ett program är igång.

Tryck på ochsamtligt i

minst 3 sekunder för att öppna inställningsläge.

Lamporna för Föregående, OK och Nästa lyser.

Ändra en inställning

Kontrollera att produkten är i inställningsläge.

1. Använd Föregående eller Nästa för att välja fältet ECOMETER för önskad inställning.

2. Fältet för ECOMETER för vald inställning blinkar.

3. På displayen visas det aktuella inställningsvärdet.

4. Tryck på OK för att aktivera inställningen.

5. Fältet för ECOMETER för vald inställning lyser. De andra fälten är släckta.

6. Aktuellt inställningsvärde blinkar.

7. Tryck på Föregående eller Nästa för att ändra värdet.

8. Tryck på OK för att bekräfta inställningen.

9. Den nya inställningen har sparats.

10. Produkten återgår till normalinställningslistan.

11. Tryck och håll nere Quick och ECO samtidigt i 3 sekunder för att lämna inställningsläget.

Produkten återgår då till programvalsläge.

De sparade inställningarna gäller tills du ändrar dem igen.

7. FÖRE FÖRSTA ANVÄNDNING

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

2. Fyll saltbehållaren.

3. Fyll spolglansfacket.
4. Öppna vattenkranen.
5. Starta Quick-programmet för att ta bort eventuella rester från tillverkningsprocessen. Använd inte diskmedel och ladda inte korgarna med disk.

Efter att programmet har startat laddar maskinen hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar.

Proceduren upprepas periodvis.

7.1 Saltbehållaren

FÖRSIKTIGHET!

Använd endast grovt salt avsett för diskmaskinen. Fint salt ökar risken för rost.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

Fylla salt i saltbehållaren

1. Öppna saltbehållaren genom att vrida locket moturs och ta bort det.
2. Häll 1 liter vatten i saltbehållaren (endast första gången).
3. Fyll saltbehållaren med diskmedelssalt (tills den är full).

1. Skaka försiktigt på tratten i handtaget för att få ut de sista kornen.
2. Ta bort eventuellt salt från saltbehållarens öppning.

1. Vrid locket på saltbehållaren medurs för att stänga saltbehållaren.

FÖRSIKTIGHET!

Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. När du har fyllt på saltbehållaren ska du starta det kortaste programmet genast för att förhindra rost. Stoppa inte in någon disk i korgarna.

8. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.

7.2 Fylla på spolglansfacket

FÖRSIKTIGHET!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Öppna locket (C).
2. Fyll på spolglansfacket (B) tills spolglansvätskan när markeringen "MAX".
3. Torka upp eventuellt utspilld spolglans med en absorberande trasa så att det inte bildas för mycket skum.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

Fyll på spolglansfacket när indikatorn (A) blir klar.

1. Tryck och håll nere är aktiverad.

tills produkten

1. Fyll saltbehållaren om den är tom.
2. Fyll spolglansbehållaren om den är tom.
3. Ladda korgarna.
4. Tillsätt diskmedlet.
5. Välj och starta ett program.
6. Stäng av vattenkranen när programmet är klart.

8.1 Använda diskmedel

FÖRSIKTIGHET!

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

1. Tryck in spärren (A) för att öppna locket (C).
2. Placera diskmedlet, pulver eller tabletter, i facet märkt (B).
3. Om diskprogrammet har en fördiskfas, håll lite diskmedel på insidan av produktens lucka.
4. Stäng locket. Kontrollera att spärren har låst sig i rätt position.

8.2 Hur man väljer och startar ett program med MY TIME markeringsfält

1. Glid med ditt finger över MY TIME markeringsfältet för att välja ett lämpligt program.
2. Lampan för valt program lyser.
3. ECOMETER indikerar nivån av vatten- och energiförbrukning.

4. Displayen visar programmets längd.

5. Aktivera tillgänglig EXTRAS om så önskas.

6. Stäng luckan för att starta programmet.

8.3 Hur man väljer och startar programmet Pörsköljning

1. För att välja Försköljning, tryck och håll nere Quickunder.
2. Lampan för vald knapp lyser.
   • ECOMETER är avstängd.

3. Displayen visar programmets längd.

4. Stäng luckan för att starta programmet.

1. Välj ett program med hjälp av MY TIME markeringsfält.
2. Tryck på knappen för alternativet du vill aktivera.
3. Lampan för vald knapp lyser.
4. Displayen visar den uppdaterade programlängden.
5. ECOMETER indikerar den uppdaterade nivån av energi- och vattenförbrukning.

Som standard måste funktioner aktiveras varje gång innan du startar ett program.

Om det senaste programvalet är aktiverat, aktiveras de sparade alternativen automatiskt tillsammans med programmet.

Det går inte att aktivera eller inaktivera funktionen medan ett program pågår.

Alla tillvalsfunktioner är inte heller kompatibla med varandra.

Aktivering av funktioner ökar oftast vatten- och energiförbrukningen samt programlängden.

8.5 Hur man startar AUTO Sense-programmet

1. Tryck på . AUTO Sense

2. Lampan för vald knapp lyser.

3. Displayen visar programmets maximala varaktighet.

MY TIME och EXTRAS gäller inte för detta program.

1. Stäng luckan för att starta programmet.

Maskinen känner av vilken typ av disk det är och justerar till ett lämpligt diskprogram. Under programmets gång känner sensorerna av flera gånger och den initiala programlängden kan minska.

8.6 Fördröja starten på ett program

1. Välj ett program.

2. Tryck på upprepade gånger tills displayen visar önskad tidsfördröjning (från 1 till 24 timmar).

Lampan för vald knapp lyser.

1. Stäng luckan för att starta nedräkningen.

Under nedräkningen kan man ändra fördröjningstiden eller programvalet.

När nedräkningen löper ut startar programmet.

8.7 Avbryta den fördröjda starten medan nedräkningen pågår

Tryck och håll intryckt i 3 sekunder. Produkten återgår då till programvalsläge.

Om du avbryter en fördröjd start måste du välja programmet igen.

8.8 Avbryta ett pågående program

Tryck och håll Ⓤintryckt i 3 sekunder.

9. RÅD OCH TIPS

9.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

Produkten återgår då till programvalsläge.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

8.9 Öppna luckan medan maskinen är igång

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas av AirDryfunktionen.

Denna funktion sparar energi genom att stänga av produkten när den inte används.

Funktionen sätts på automatiskt:

• När programmet är klart.
• Efter 5 minuter om programmet inte har startat.

8.11 Program klart

När programmet är klart visas 0:00 på displayen.

Funktionen Auto Off stänger av produkten automatiskt.

Alla knappar är inaktiva utom strömbrytaren.

- Ta bort större matrester från tallrikarna och kasta dem i avfallspåsen.

• Skölj inte tallrikarna för hand i förväg. Välj ett program med förtvättsfas om så behövs.
• Använd alltid hela utrymmet i korgarna.
• Se till att föremålen i korgarna inte vidrör eller täcker över varandra. Bara då kan vattnet helt komma åt och diska all disk.
• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "Allt i 1"). Följ instruktionerna på förpackningen.
• Välj ett program enligt typen av tvätt och hur smutsig den är. ECO erbjuder den mest effektiva användningen av vatten och energiförbrukning.

9.2 Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada maskinen.
• I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.
• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.
• Använd inte mer än korrekt mängd diskmedel. Se tillverkarens anvisningar på diskmedelsförpackningen.

9.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande:

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.

3. Starta Quick-programmet. Använd inte diskmedel och ladda inte korgarna med disk.

4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.

5. Justera den utsläppta mängden spolglans.

9.4 Innan ett program startas

Innan du sätter på valt program måste du se till att:

• Filtren är rena och rätt isatta.
• Saltbehållarens lock sitter tätt.
• Spolarmarna inte är igensatta.
• Det finns salt och spolglans (såvida du inte använder multitabletter).
• Disken är korrekt placerad i korgarna.
• Programmet är lämpligt för disken och smutsgraden.
• Rätt mängd diskmedel används.

9.5 Ladda korgarna

• Diska bara föremål som tål maskindisk.
• Ställ inte in föremål av trä, horn, aluminium, tenn eller koppar.
• Placera inte föremål i produkten som kan absorbera vatten (svampar, disktrasor).
  • Ta bort matrester från disken.
• Blötlägg kokkärl med vidbränd mat innan du ställer in dessa i maskinen.
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att glas inte vidrör andra glas.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte kan flytta på sig.
• Lägg bestick och små föremål i bestickkorgen.
• Flytta den övre korgen uppåt för att större föremål ska få plats i den nedre korgen.
• Kontrollera att spolarmarna kan röra sig fritt innan ett program startas.

9.6 Plocka ut disken ur korgarna

1. Låt disken kallna innan den plockas ut ur produkten. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

10. UNDERHÅLL OCH RENGÖRING

WARNING!

Innan något underhåll utförs, förutom att köra programmet Machine Care, ska produkten stängas av och kopplas bort från eluttaget.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

10.1 Machine Care

Machine Care är ett program avsett att rengöra maskinens insida med optimala resultat. Det tar bort kalk och fett.

När maskinen känner av att rengöring behövs lyser indikatorn 📋. Starta Machine Care-programmet för att rengöra maskinens insida.

Hur man startar Machine Care-programmet

Innan Machine Care- programmet startas, rengör filter och spolarmar.

1. Använd ett avkalkningsmedel avsett för diskmaskiner. Följ instruktionerna på förpackningen. Stoppa inte in någon disk i korgarna.

2. Tryck och håll inne och samtidigt i minst 3 sekunder.

Indikatorlamporna och blinkar. Skärmen visar programmets varaktighet.

1. Stäng luckan för att starta programmet.

När programmet är klart släcks indikatorlampan för

10.2 Invändig rengöring

• Rengör produkten noga, inklusive luckans gummipackning, med en mjuk fuktad duk.
• Använd inte produkter med slipeffekt, skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.
• För att behålla din produkts prestanda ska ett rengöringsmedel som är utformat speciellt för diskmaskiner användas minst en gång varannan månad. Följ instruktionerna noga på produktförpackningen.
• För optimalt rengöringsresultat, starta Machine Care-programmet.

10.3 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

10.4 Rengöra filtren

Filtersystemet består av tre delar.

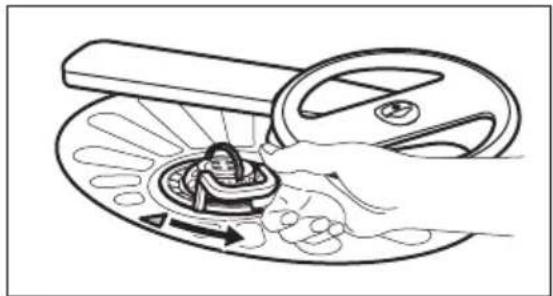

1. Vrid filtret (B) moturs och ta bort det.

1. Kontrollera så att det inte finns några matrester eller smuts kvar i eller runt kanten på sumpen.
2. Sätt tillbaka det platta filtret (A). Kontrollera att det är rätt placerat under de två skenorna.

1. Sätt ihop filtren (B) och (C).

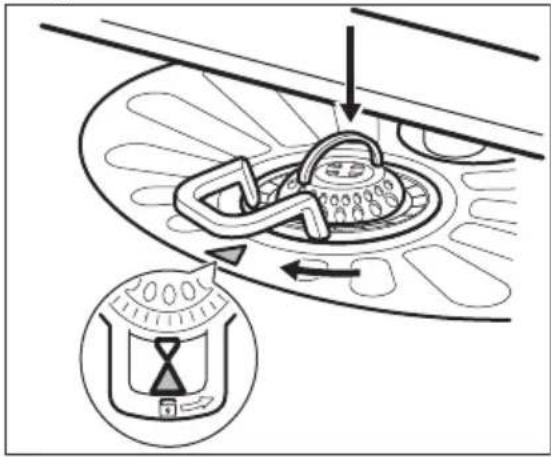

2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det läses på plats.

En felaktig placering av filtren kan orsaka dåliga diskresultat och skada produkten.

10.5 Rengöring av lägre spolarmen

Vi rekommenderar regelbunden rengöring av den nedre spolarmen för att undvika att smuts täpper igen hålen.

Tilltäppta hål kan ge oönskat resultat.

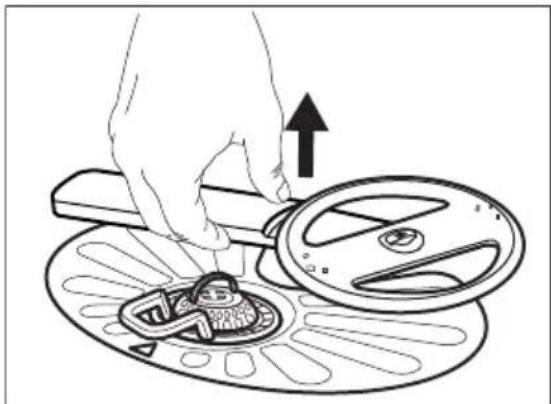

1. Dra den nedre spolarmen uppåt om du vill ta bort den.

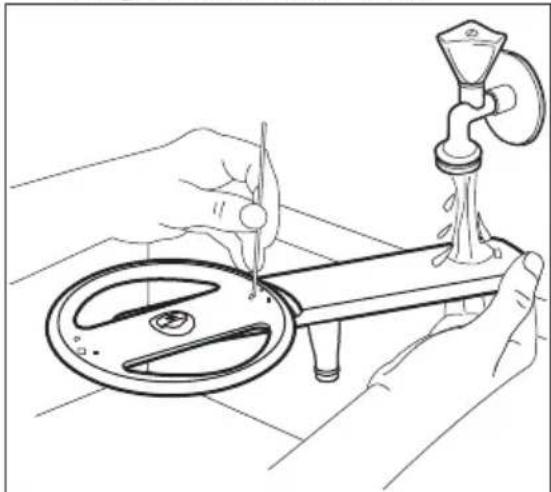

1. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen.

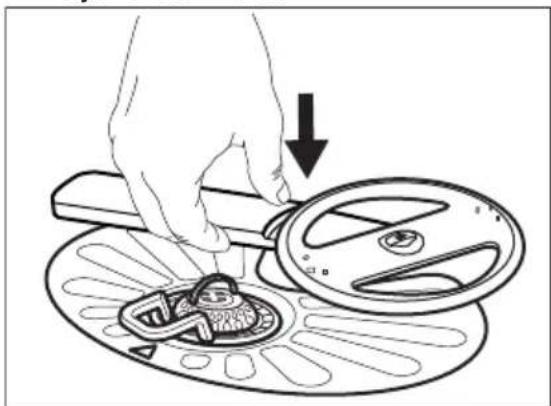

1. Sätt tillbaka spolarmen genom att trycka den neråt.

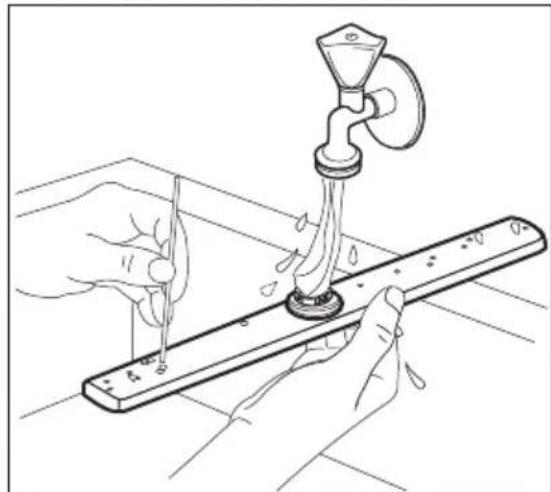

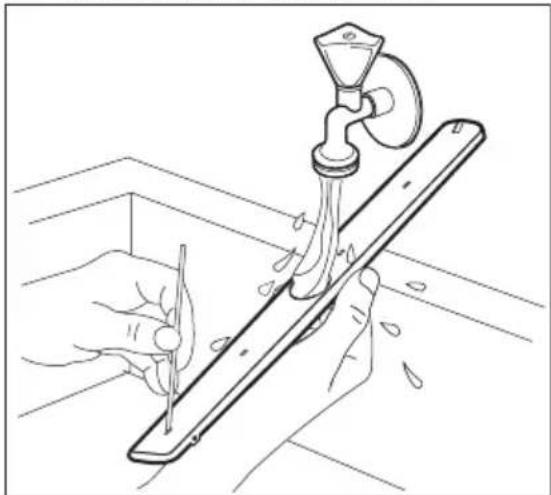

10.6 Rengöring av den övre spolarmen

Vi rekommenderar regelbunden rengöring av den övre spolarmen för att undvika att smuts täpper igen hålen.

Tilltäppta hål kan ge oönskat resultat.

1. Dra ut överkorgen.

2. För att lossa spolarmen från korgen, tryck den uppåt och vrid den samtidigt medurs.

1. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen.

1. För att sätta tillbaka spolarmen, tryck den uppåt och vrid den moturs tills den läses på plats.

Vi rekommenderar regelbunden rengöring av takspolarmen för att undvika att smuts täpper igen hålen. Tilltäppta hål kan ge oönskat resultat.

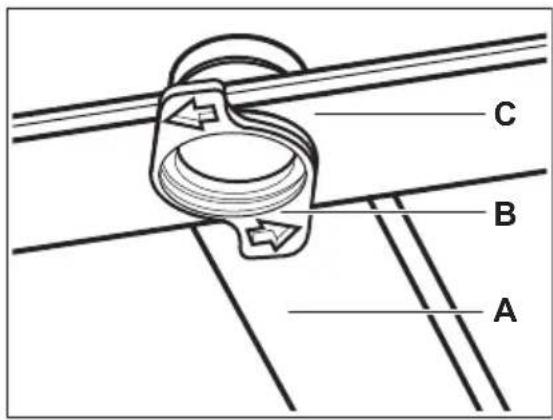

Takspolarmen är placerad i maskinens tak. Spolarmen (C) är installerad i tilloppsröret (A) med monteringselement (B).

1. Flytta den övre korgen till den nedersta nivån för att enklare komma åt spolarmen.
2. För att lossa spolarmen (C) från tilloppsröret (A), vrid monteringselementet (B) moturs och dra spolarmen neråt.
3. Skölj spolarmen under rinnande vatten. Använd ett tunt spetsigt

verktyg, t.ex. en tandpetare, för att avlägsna smuts från hålen. Låt vatten rinna genom hålen för att skölja ur smutspartiklar från insidan.

1. Sätt tillbaka spolarmen (C) genom att föra in monteringselementet (B) i spolarmen och sätta fast det i tilloppsröret (A) genom att vrida det medurs. Kontrollera att monteringselementet har låst sig i rätt position.

11. FELSÖKNING

WARNING!

Felaktig reparation kan utgöra en fara för användarens säkerhet. Alla reparationer ska utföras av kvalificerad personal.

De flesta problemen som kan uppstå kan lösas utan att man behöver

kontakta en auktoriserad serviceverkstad.

Se nedanstående tabell för information om eventuella problem.

Vid vissa fel visas en larmkod på displayen.

Problem och larmkod Möjliga orsaker och åtgärder

Jag inte kan sätta på pro-dukten.	Se till att stickkontakten sitter ordentligt i eluttaget.Kontrollera att det inte finns en skadad säkring i säk-ringsdosan.
Programmet startar inte.	Se till att luckan är stängd.Om fördröjd start är inställd avbryter du inställningen eller väntar tills nedräkningen är slut.Produkten laddar hartset inuti vattenavhärdaren. Pro-cedurens varaktighet är ca 5 minuter.
Problem och larmkod Möjliga orsaker och åtgärder
Produkten fylls inte med vatten.Displayen visar, eller, 11.	Kontrollera att vattenkranen är öppen.Kontrollera att trycket i vattentillförseln inte är för lågt. Kontakta kommunen för denna information.Kontrollera att vattenkranen inte är igensatt.Kontrollera att filtret i tilloppsslangen inte är igensatt.Kontrollera att tilloppsslangen inte är böjd eller snodd.
Maskinen inte tömmer ut vattnet.Displayen visar,20	Kontrollera att vattenlåset inte är igensatt.Kontrollera att filtret i utloppsslangen inte är igensatt.Kontrollera att inre filtersystemet inte är igensatt.Kontrollera att tömningsslangen inte är böjd eller snodd.
Översvämningsskyddet är aktiverat.Displayen visar,30	Stäng vattenkranen och kontakta auktoriserad service.
Maskinen stannar och startar om flera gånger under en diskning.	Det är helt normalt. Det ger optimalt rengöringsresultat och energibesparingar.
Programmet varar för länge.	Om fördröjd start är inställd avbryter du den inställningen eller väntar tills nedräkningen är slut.Aktivering av dessa funktioner kan lägga till tid till programlängden.
Den återstående tiden på displayen ökar och hoppar nästan till slutet av programtiden.	Detta är inget fel. Maskinen fungerar som den ska.
Det läcker lite från maskinens lucka.	Produkten står inte i våg. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Maskinens lucka är inte centrerad. Justera den bakre foten (om tillämpligt).
Luckan är svår att stänga.	Produkten står inte i våg. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Delar av porslinet sticker ut från korgarna.
Skramlande/knackande ljud inifrån maskinen.	Porslinet är inte ordentligt insatt i korgarna. Se bro-schyren om hur man laddar korgarna.Se till att sprayarmen kan röra sig fritt.
Apparaten löser ut bryta-ren.	Strömstyrkan är otillräcklig för att kunna ha alla apparater i bruk. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av en av de apparater som används.Internt elektriskt fel på maskinen. Kontakta en auktoriserad serviceverkstad.

När du har kontrollerat produkten, stäng av och sätt på produkten. Kontakta

auktoriserad service om problemet uppstår igen.

För larmkoder som inte beskrivits i tabellen, kontakta en auktoriserad serviceverkstad.

11.1 Produktnummerkod (PNC)

Om du kontaktar ett auktoriserat servicecenter måste du ange produktens produktnummer.

PNC finns på märkplåten på luckan. Du kan också kontrollera PNC på kontrollpanelen.

Innan du kontrollerar PNC, se till att produkten är i programvalsläge.

1. Tryck och håll inne
   AUTO
   Sense
   samtidigt i minst 3 sekunder.
   Displayen visar PNC på din produkt.
2. För att lämna PNC-presentationen,
   tryck på och håll inne och samtidigt i ca 3 sekunder.
   AUTO Sense
   Produkten återgår då till programvalsläge.

11.2 Diskresultat och torkning är inte tillfredsställande

Problem Möjliga orsaker och åtgärder
Dåligt diskresultat.	Se "Daglig användning", "Tips" och broschyren om hur man laddar korgarna.Använd ett intensivare diskprogram.Aktivera ExtraPower-funktionen för förbättrat diskresultat för valt program.Rengör spolarmunstyckena och filter. Se kapitlet "Underhåll och rengöring".
Maskinen torkar disken dåligt.	Disken har lämnats kvar för länge i maskinen med luckan stängd. Aktivera AirDry för att ställa in automatisk lucköppning som ger bättre torkresultat.Det finns ingen spolglans eller så är mängden spolglans för liten. Fyll spolglansbehållaren eller ställ in spolglansnivån till en högre nivå.Spolglansens kvalitet kan också vara en orsak.Vi rekommenderar att alltid använda spolglans, även i kombination med multitabletter.Plastartiklar kan behöva handtorkas.Programmet har ingen torkningsfas. Se "Program-översikt".
Det finns vitaktiga streck och fläckar, eller blåaktiga be-läggningar på glas och dis-kgods.	Den utsläppta mängden spolglans är för stor. Ställ in nivån på spolglansen till en lägre nivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och porslin.	Den utsläppta mängden spolglans är inte tillräcklig. Ställ in nivån på spolglansen till en högre nivå.Spolglansens kvalitet kan också vara en orsak.
Insidan på maskinen är blöt.	Detta är normalt för maskinen. Fuktig luft kondenserar på produktens väggar.
Ovanligt skum under dis-kning.	Använd bara diskmedel som är särskilt avsett för diskmaskiner.Det läcker från spolglansfacket. Kontakta en auktoriserad serviceverkstad.
Det finns rost på besticken. • Det finns för mycket salt i vattnet under diskningen.Se avsnittet "Vattenavhärdare".• Silverbestick och bestick av rostfritt stål placerades tillsammans. Sätt inte bestick av silver och rostfritt stål nära varandra.
Det finns rester kvar i disk-medelsfacket vid slutet av programmet.	• Diskmedelstabletten fastnade i facet och kunde därför inte sköljas bort med vatten.• Vatten kan inte skölja bort diskmedel från facet.Se till att spolarmen roterar fritt och inte är tilltäppt.• Se till att disken i korgarna inte hindrar locket på diskmedelsfacket från att kunna öppnas.
Lukter inifrån maskinen. • Se "Intern rengöring".• Starta Machine Care-programmet med ett avkal-kningsmedel eller en rengöringsprodukt avsedd för diskmaskiner.
Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.	• Saltnivån är låg, kontrollera påfyllningsindikatorn.• Saltbehållarens lock är löst.• Vattnets hårdhetsgrad är hög. Se avsnittet "Vattenavhärdare".• Använd salt och ställ in avhärdningen även när multifunktionstabletter används. Se avsnittet "Vattenavhärdare".• Starta Machine Care-programmet med en avkal-kningsprodukt avsedd för diskmaskiner.• Om det fortfarande finns kalkavlagringar ska ma-skinen rengöras med särskilda medel som är av-sedda för detta ändamål.• Testa ett annat diskmedel.• Kontakta diskmedelstillverkaren.
Tråkigt, missfärgat eller nag-gat porslin.	• Se till att endast diskmaskinssäkra produkter dis-kas i maskinen.• Ladda och plocka ur korgarna försiktigt. Se bro-schyren om hur man laddar korgarna.• Lägg lätta föremål i den övre korgen.• Aktivera GlassCare-funktionen för specialbehand-ling av glas och ömtåliga föremål.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

12. INFORMATIONSBLAD

Varumärke Electrolux
Modell EEG67320L 911434588
Kapacitet i antal standardkuvert 13
Energieffektivitetsklass A+++
Energiförbrukning i kWh per år, baserad på 280 standarddiskcykler vid kallvattenanslutning och för-brukning enligt energisparläge. Den faktiska energi-förbrukningen beror på hur maskinen används.	234
Energiförbrukning i en standarddiskcykel (kWh). 0.821
Effektförbrukning i frånläge (W) 0.50
Effektförbrukning i viloläge (W) 5.0
Vattenförbrukning i liter per år, baserad på 280 stan-darddiskcykler. . Den faktiska vattenförbrukningen beror på hur maskinen används.	2940
Torkeffektsklass på en skala från G (minst effektiv) till A (effektivast)	A
"Standardprogrammet" är den standarddiskcykel som informationen på etiketten och informationsbla-det hänför sig till. Detta program är avsett för dis-kning av normalt smutsat gods och är det effektivas-te programmet när det gäller kombinerad energi-och vattenförbrukning. Det anges som "Eco"-pro-gram.	ECO
Vilolägets varaktighet (min) 240
Programtiden för standarddiskcykeln (min) 1
Luftburet akustiskt buller (db(A) re 1pW) 42
Inbyggd maskin J/N Ja

13. YTTERLIGARE TEKNISK INFORMATION

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 898 / 550
Elektrisk anslutning 1)	Spänning (V) 200 - 240
	Frekvens (Hz) 50 - 60
Vattentryck bar (min. och max.) 0.5 - 8
Vattentillförsel	Kallt eller varmt vatten2)	max 60 °C

1) Se märkskylten för andra värden.

2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvat-tensanslutning användas för att minska energiförbrukningen.

14. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
