BRUKSANVISNING ZIC-SD6A-26 Cotech

• Borrhammare 950W med SDS-fäste.
- Borrar upp till ∅ 26 mm i betong/sten.
• Steglöst varvtal 0-920 RPM.
- Inställbar för borrning, hammare utan rotation eller slagborrning.

Läs hela bruksanvisningen innan du använder produkten och spara den för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor kan Du kontakta oss (se adresserna på baksidan).

Generella säkerhetsinstruktioner

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lät-tantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det finns ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påver kad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge "OFF" innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge "ON" inbjuder till olyckor.

d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan reslutera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska hand - verktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsregler för borrhammare

• Använd hörselskydd. Vistelse i miljöer med höga ljudnivåer kan skada hörseln.
• Använd alltid sidohandtaget på maskinen. Förlorar du kontrollen över verktyget kan du drabbas av personskada.
• Bär skyddsmask eller skyddsglasögon med dammfilter vid exponering av dammande material: Betong, sten etc. Vibrationerna kan skada armbandsur etc.
• Kontrollera att borren inte är skadad och att den är väl centrerad.
• Håll maskinen i ett säkert grepp, den har stort vridmoment.
• Kontrollera noga var elkablar och vattenledningsrör finns innan du börjar mejsla eller borra.

Produktmärkning med säkerhetssymboler

hela bruksanvisningen!

änd alltid skyddsglasögon eller visir och andningskydd.

änd alltid hörselskydd.

Beskrivning

1. Chuck
2. Chuckspärr
3. Djupanslag
4. Omställning för låst hammare, roterande hammare eller normal borrning
5. Sidohandtag
6. Omställningsvred för höger- eller vänstergång
7. Inställningsratt för steglös varvtalsreglering
8. Strömbrytare
9. Låsknapp för strömbrytare
10. Vingmutter
11. 3-backschuck med SDS-adapter

Användning

Chuck

1. Borrhammaren är försedd med en nyckellös SDS-chuck (1).
2. Dra tillbaka chuckspärren (2).
3. Sätt i en borr eller annat verktyg med SDS-fäste, vrid och tryck in verktyget så att det går in så långt som möjligt (gör ren verktyget och smörj fästet sparsamt med tunn olja innan det monteras i SDS-chucken).
4. Släpp chuckspärren (2) så att den åker fram och låser fast verktyget.

Sidohandtag

1. Lossa sidohandtaget (5) genom att släppa på vingmuttern (10).
2. Ställ sidohandtaget i önskad position, ställ in djupanslaget (3) vid behov.
3. Lås fast handtag och djupanslag.

Strömbrytare

1. Anslut stickproppen till ett eluttag efter du har satt i ett verktyg i chucken.
2. Starta borrhammaren genom att trycka in strömbrytaren (8) sakta, kontrollera att verktyget roterar åt rätt håll. Släpp strömbrytaren för att stoppa borrmaskinen.
3. När chucken roterar kan du låsa strömbrytaren genom att trycka in läsknappen (9) och släppa strömbrytaren. För att låsa upp strömbrytaren, tryck in strömbrytaren och släpp den, så stoppas borrhammaren.

Växla rotationsriktning

Normal rotationsriktning framåt (till höger) när omställningsvredet (6) står rakt fram.

1. Stoppa borrhammaren.
2. Vik omställningsvredet (6) till höger för rotationsriktning till vänster (bakåt). Detta läge är endast till för att backa ur en borr och maskinen går därför endast på låg hastighet.

Obs! Strömbrytaren läser omställningsvredet när den trycks in. Chucken ska stå helt still innan du ändrar rotationsriktning. När du startar borrhammaren efter att ha bytt rotationsriktning hörs ett knäppljud, det är inte något fel utan helt normalt.

Steglös varvtalsreglering

1. Starta borrhammaren genom att trycka in strömbrytaren (8).
2. Vrid på inställningsratten (7) motsols för att minska varvtalet, och medsols för att öka varvtalet.
3. Inställningsratten reglerar hur långt strömbrytaren kan tryckas in. När maskinen körs bakåt (vänster) går den endast med låg hastighet.

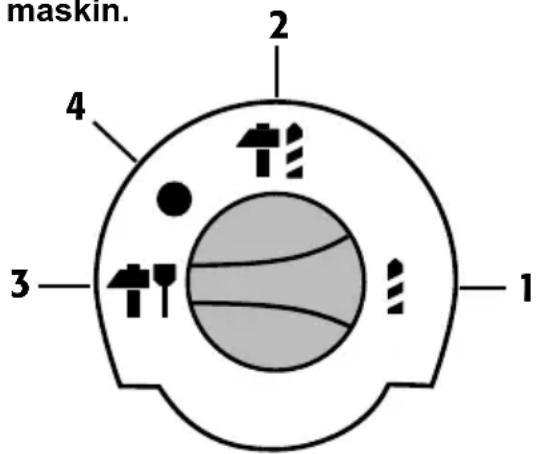

Mejsling, slagborrning eller normal borrning

Obs! All växling mellan lägena måste ske med stillastående maskin.

Läge 1.

Borrning utan slag, (metall, trä, plast etc.).

Läge 2.

Borrning med slag, (betong, sten etc.).

Läge 3.

Hammarfunktion utan rotation, huggmejslar (betong), stämjärn (trä) etc.

I detta läge är verktyget fixerat och kan ej roteras, för att rotera verktyget till en annan vinkel: se läge 4.

Läge 4.

Obs! Maskinen får ej köras i detta läge, det är endast till för att rotera verktyget till önskad vinkel när maskinen står still.

Val av vinkel vid hammarfunktion: Vrid till detta läget och verktyget kan roteras fritt till önskad vinkel, lås verktyget genom att ställa vredet i läge 3.

Användningstips

• Låt motorn gå obelastad i några minuter för att kylas efter att du har belastat borrhammaren hårt.
• Använd sidohandtaget, det ger extra kontroll på borrningen.
• Använd endast verktyg med god skärpa.
• Till hårda metaller används Titanbelagda borrar eller motsvarande och till betong/kakel används borrar med hårdmetallskär, läs på förpackningen!
• Sätt fast ämnet som ska bearbetas ordentligt. Använd tvingar eller skruvstäd där det går, då kan du använda båda händerna till att styra borrhammaren vilket ger större precision.
• Om du borrar i tunna material är det viktigt att du placerar en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är det stor risk att hålet får fula kanter på baksidan.
• Rikta in borrhammaren vinkelrät mot arbetsstycket innan du börjar borra (titta från flera håll), se till att du inte trycker borrhammaren snett när du borrar.
• Tryck inte för hårt (så att maskinen tappar fart), låt verktyget göra jobbet! Minska trycket innan borren går igenom.
• Låt borren snurra när du har borrat igenom och lyfter upp borrhammaren, då kyls borrhammaren ner och borren rensas från spånor.

Tänk på detta när du borrar i trä och plast

• För trä och andra mjukare material finns flera olika typer av verktyg t.ex. hålsåg, flat träborr etc., välj det som passar bäst! Provborra på en spillbit först!
• Verktyget kan överhettas om du inte drar upp det ofta för att rensa bort spånor.
• Placera en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är det stor risk att hålkanten flisas på baksidan.

Tänk på detta när du borrar i metall

• Märk ut borrhålet och gör ett märke med en körnare.
• Verktyget kan överhettas om du använder fel hastighet. Använd gärna kylvätska som är avsedd för ditt material t.ex. T-röd till aluminium. (gjutjärn och mässing bearbetas torra).
• Använd lågt varvtal till stora hål.
• Var särskilt noga med fastspänningen för tunna eller vassa metallföremål så att de inte lossnar och ger skärskador vid borrningen, använd gärna skruvstycke.

Tänk på detta när du mejslar eller borrar i betong, kakel eller tegel

• Använd borrar med hårdmetallskär!
• Använd slagborrning och tryck försiktigt med samma matning hela tiden.
• Materialet som borras bort kommer ut ur borrhålet som pulver eller damm, använd andningsskydd.
• Håll mejslarna vassa och rätt slipade.

Underhåll och skötsel

• Kontrollera innan användning att alla skruvar sitter fast på borrhammaren, vid borning och mejsling vibrerar maskinen mycket.
• Förvara bruksanvisningen tillsammans med borrhammaren.
• Se till att maskinens kylluftsöppningar är fria och öppna.
• Rengör vid behov, med en tvättduk fuktad med svagt diskmedel. Använd aldrig lösningsmedel eller starka rengöringsmedel.

Specifikationer

Märkspänning: 230 VAC, 50 Hz

Märkeffekt: 950 W

Varvtal, obelastad: 0-920 RPM

Slagfrekvens: 0-4850 slag per minut

Chuck: SDS-fäste, borrchuck 13 mm med SDS-fäste medföljer

Borrkapacitet: Betong: 26 mm

Stål: 13 mm

Trä: 40 mm

Slagkraft: 2,3 J

Vikt: 6,5 kg

Halsvidd: ∅ 43 mm

Anslutningskabel: 2 x 1,0 mm², längd 4 meter

Borehammer, nr: 30-9160, modell: ZIC-SD6A-26

Boring med slag (betong, stein etc.).

Trinn 3.

Tenk på dette när du borer i metall

Slagfrekvens: 0-4850 slag pr minutt
