BRUKSANVISNING ED8525S-SBC Coline

Läs igenom hela bruksanvisningen före användning och spara den sedan som referensmaterial.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Innehållsförteckning

Beskrivning ....3

Säkerhet 3

Installation 4

Användning 6

a) Att anv ända mikrovågsugnen 6
b) Att anv ända grillen 6
c) Att anv ända varmluftsugnen 6
d) Att anv ända mikrovågsugn och grill tillsammans ....7
e) Att anv ända mikrovågsugn och varmluftsugn tillsammans ....8
f) Upptining 8
g) Auto-funktion 8
h) Knappl ås 9
i) Efterhandskontroll av de inst ällningar du gjort ......9
j) F örinställning av ugnen 9

Skötsel och rengöring ....10

Felsökningsschema 10

Återvinning 10

Tekniska data ....10

Beskrivning

En mikrovåg är en högfrekvent elektromagnetisk strålning som även förekommer i naturen. Den ursprungliga mikrovågsstrålningen är dock inte koncentrerad, så därför kan den inte användas för uppvärmning. Nyckeln i en mikrovågsugn är magnetronen som genererar mikrovågsstrålningen.

Med denna får man molekylerna i livsmedel att röra sig snabbt och detta gör att värme uppstår.

Lämpliga kärl vid användning av mikrovågsugn

Vi rekommenderar att en mikrovågssäker servis används för tillagningen. Lämpliga material är glas, porslin och särskilda plastmaterial. Använd aldrig kärl av metall eller kärl med guld- eller silverkant. Även kärl av trä eller med trädetaljer är olämpliga eftersom träet torkar i mikrovågsugnen och kan spricka.

Lämpliga kärl vid användning av grill eller varmluftsugn

VIKTIGT! ENDAST UGNSELDFASTA MATERIAL FÅR ANVÄNDAS! Använd alltså endast kärl som kan användas även i en konventionell ugn.

Säkerhet

• Placera mikrovågsugnen på torrt och jämnt underlag.
• Se till att sp änningen i elnätet är 230V och att du ansluter mikrovågsugnen till ett jordat uttag.
• Varning! Öppna inte höljet. Farlig spänning finns oskyddat på vissa komponenter inuti produktens hölje. Kontakt med dessa kan ge upphov till elektriska stötar.
• Mikrov ågsugnen får endast repareras av kvalificerad servicepersonal.
• Mikrov ågsugnen får inte ändras eller demonteras.
• Placera inte mikrov ågsugnen så att den kan falla ner i vatten eller annan vätska.
• Drag alltid ut stickproppen ur v ägguttaget innan du rengör mikrovågsugnen.
• Anv änd mikrovågsugnen endast på det sätt som beskrivs i den här bruksanvisningen.
• Uts ätt inte mikrovågsugnen och dess nätsladd för slag eller stötar.
• Se till s å att nätsladden inte kommer i kontakt med varma ytor, t.ex. en varm spisplatta.
• Anv änd inte mikrovågsugnen om nätsladden eller stickproppen är i skadat skick.
  • Får endast användas och förvaras inomhus.
• Håll mikrovågsugnen under uppsikt om den används i närheten av barn.
• Tänk på att kärlen kan vara heta när du ska ta ut dem efter att du har värmt mat i dem i mikrovågsugnen. Använd gärna grytlapp eller annat skydd.
• Sätt inte igång mikrovågsugnen när den är tom. Det kan uppstå gnistor och ugnen kan gå sönder.

Ugnens egna skyddsfunktioner

1. Termostat: Om termostaten skulle sluta fungera stängs ugnen av och E-1 syns på displayen. Om termostaten kortsluts syns E-2 på displayen. I båda dessa fall ska ugnen återlämnas till återförsäljaren.
2. Om temperaturen inne i ugnen överstiger 250°C stängs värmningen av och endast fläkten fungerar. När temperaturen sjunkit till 220°C startar ugnen igen.

Installation

Packa upp alla delar och kontrollera att de är hela. Kartongen innehåller följande:

• Mikrovågsugn
• Glastallrik
• Stödring till glastallriken
• Grillgaller
• Instruktionsbok

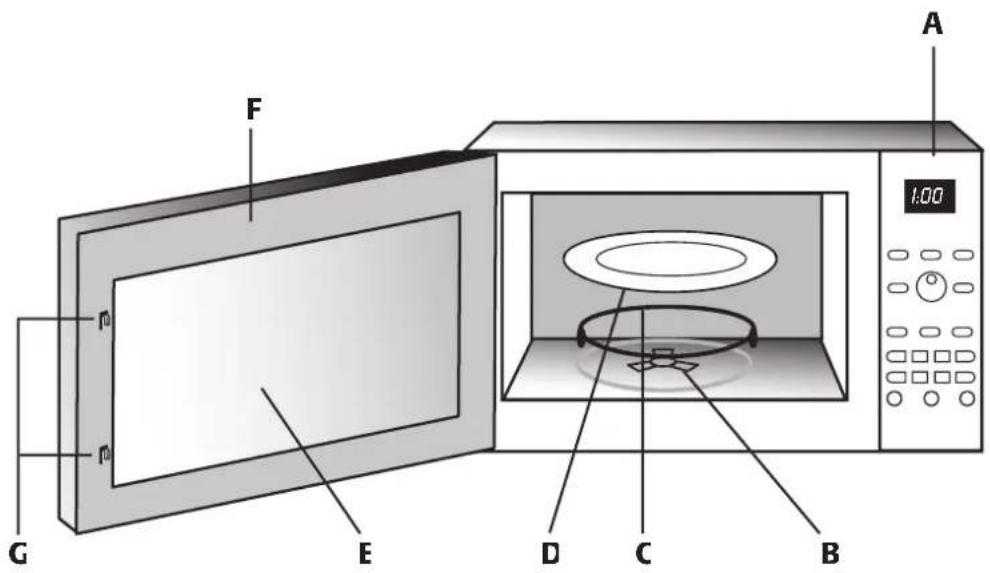

Delar och tillbehör

A Kontrollpanel
B Drivning till glastallriken
C Stödring till glastallriken
D Glastallrik
E Glasruta
F Lucka
G Säkerhetslåspiggar (slår av ugnen om luckan öppnas under användning)
H Grillgaller

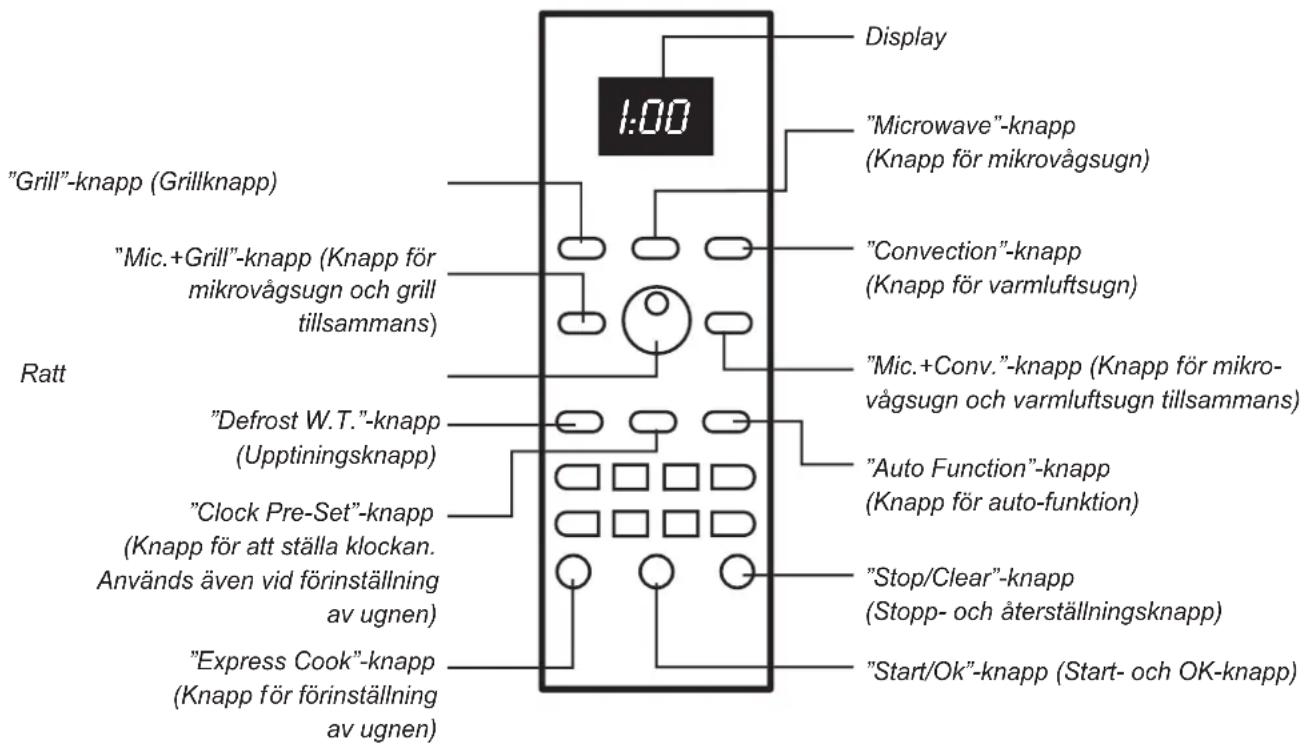

Kontrollpanelen

• Se till så att mikrovågsugnen har gott om utrymme så att inga luftintag eller luftutblås blockeras. Minimi-måtten runt ugnen är 7,5 cm, och ovanför ugnen 30 cm. Tag inte bort fötterna på mikrovågsugnen.
• Placera mikrovågsugnen så långt från radio- och tv-apparater du kan, eftersom dessa kan störas av mikrovågorna.
• Anslut mikrov ågsugnen till ett 230V jordat vägguttag.

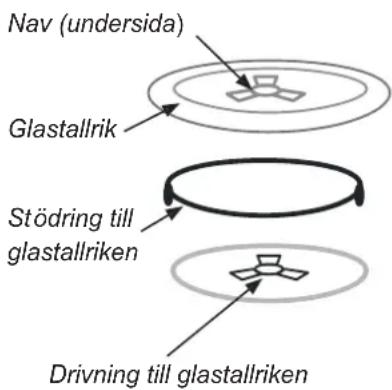

a) Placera aldrig glastallriken upp och ned (de tre "klackarna" i mitten ska vara nedåt).
b) Både glastallriken och stödringen måste vara på plats varje gång du använder mikrovågsugnen.
c) All mat och alla kärl ska alltid placeras på glastallriken vid upptining och uppvärmning.
d) Roterande glastallrik.
e) Om glastallriken eller stödringen går sönder, kontakta kundtjänst.

Att ställa klockan

När mikrovågsugnen ansluts till elnätet hörs en signal och displayen visar "0:00".

1) Tryck p å knappen "CLOCK PRE-SET". På displayen börjar då siffrorna för timmar blinka, och du kan ställa in timangivelsen genom att vrida på ratten.
2) Tryck p å "CLOCK PRE-SET" igen för att spara inställningen och ta dig vidare till inställning av minuter.
3) När siffrorna för minuter blinkar kan du vrida igen på ratten för att ställa in minutangivelsen.
4) Tryck en sista gång på "CLOCK PRE-SET" för att spara tidsinställningen.

OBS! Om du trycker på "STOP/CLEAR"-knappen eller om du inte trycker på någon knapp under en minut återgår displayen till ursprungsläget automatiskt.

Användning

OBS! Du kan hela tiden stänga av ugnen, vandra bakåt i menyerna och återkomma till ugnens grundläge genom att trycka på "STOP/CLEAR"-knappen en eller flera gånger.

a) Att använda mikrovågsugnen

Tryck upprepade gånger på "MICROWAVE"-knappen för att välja önskad effektnivå. Displayen visar i tur och ordning "P 100", "P 80", "P 50", "P 30" och "P 10".

Exempel på lämpliga effektinställningar:

Att tina mat P 30

Att värma mat P 80

Att koka vatten P 100

Ställ sedan in önskad tid genom att vrida på ratten. För att starta mikrovågsugnen, tryck sedan på "START/OK"-knappen. Maximal tillagningstid är 95 minuter.

b) Att använda grillen

VIKTIGT! ENDAST UGNSELDFASTA MATERIAL FÄR ANVÄNDAS! Använd alltså endast kärl som kan användas även i en konventionell ugn.

Tryck på "GRILL"-knappen. Ställ sedan in tiden med vredet innan du trycker på "START/OK"-knappen. När grillen har nätt halva tiden hörs en signal och ugnen stängs av för att du ska kunna vända på det du grillar. Ugnen startar automatiskt igen efter en minut om du inte redan har startat den igen manuellt genom att trycka på "START/OK"-knappen. Maximal grilltid är 95 minuter. Grillen går hela tiden på full effekt.

c) Att använda varmluftsugnen

VIKTIGT! ENDAST UGNSELDFASTA MATERIAL FÄR ANVÄNDAS! Använd alltså endast kärl som kan användas även i en konventionell ugn.

Värmen går att ställa in i 10-gradsintervaller från 140°C till 230°C. Du kan använda varmluftsugnen med eller utan förvärmning.

Att använda varmluftsugnen MED förvärmning

1. Tryck en gång på "CONVENCTION"-knappen.

Dessa symboler syns: , ⚙ 140°C och 140° blinkar på displayen.

1. Vrid p å ratten för att välja den temperatur du vill förvärma till (140°C-230°C).
2. Tryck sedan en g ång på "START/OK"-knappen för att bekräfta temperaturen och sedan en gång till för att starta ugnen.
3. När ugnen har nätt den valda temperaturen stängs den av automatiskt och en signal hörs 5 gånger.
4. Sätt in det du vill tillaga och stäng ugnsluckan. Vrid sedan på ratten för att ställa in den tid du vill tillaga maten (max 95 minuter) och tryck sedan på "START/OK"-knappen för att starta ugnen. På displayen blinkar följande symboler:

OBS! Om ugnen inte när den inställda temperaturen för förvärmningen inom 30 min stängs uppvärmningen av, ugnen ger en felsignal och E-3 syns på displayen.

Att använda varmluft sugnen UTAN förvärmning

1. Sätt in det du vill tillaga och stäng ugnsluckan.
2. Tryck en g ång på "CONVECTION"-knappen.

Dessa symboler syns: , ⚙ 140°C och 140° blinkar på displayen.

1. Vrid p å ratten för att välja temperatur mellan 140°C och 230°C.
2. Tryck en g ång på "START/OK"-knappen för att bekräfta temperaturen.
3. Vrid p å ratten för att ställa in tiden (Max 95 minuter).
4. Tryck p å "START"-knappen för att starta ugnen.

På displayen blinkar följande symboler: och.

d) Att använda mikrovågsugn och grill tillsammans

Förutom G-1, som är 100 % grill (nås genom ett tryck på "Grill"-knappen), finns det två olika kombinationer av mikro och grill, G-2 och G-3, med förinställda effekter.

1. Tryck EN gång på "MIC.+GRILL"-knappen:

55 % mikrovåg och 45 % grill.

eller

Tryck TV Å gånger på "MIC.+GRILL"-knappen:

0 % mikrov åg och 70 % grill.

På displayen tänds följande symboler: och.

1. Vrid p å ratten för att ställa in tiden (max 95 minuter).
2. Tryck p å "START/OK"- knappen för att starta ugnen.

På displayen blinkar symbolerna: och .

e) Att använda mikrovågsugn och varmluftsugn tillsammans

Varmluftsfunktionen går igång först när temperaturen i ugnen har nätt en viss nivå.

Två kombinationer finns att välja på; C-1 (180°C) och C-2 (200°C).

1. Tryck EN gång på "MIC.+CONV."-knappen för 180°C. eller

Tryck TVÅ gånger på "MIC.+CONV."-knappen för 200°C.

På displayen tänds följande symboler: 📞. 🌿 ∪

1. Vrid på ratten för att ställa in tiden (max 95 minuter).

2. Tryck på "START/OK"-knappen för att starta ugnen.

På displayen blinkar symbolerna: ,

f) Upptining

1. Tryck på "DEFROST W.T."-knappen. Displayen visar följande symboler: g, ✕, AUTO,
2. Vrid på ratten för att tala om vikten på det som du vill tina upp.
3. Tryck p å"START/OK"-knappen för att starta ugnen. Symbolen för mikrovågor blinkar för att tala om att upptiningen pågår.

g) Auto-funktion

1. Tryck på "AUTO FUNCTION"-knappen. Displayen visar följande symboler: AUTO,
2. Vrid på ratten för att bestämma vilken typ av produkt du ska tillaga.

A-1 Potatis (Potato)
A-2 Ris (Rice Cook)
A-3 Grönsaker (Vegetables)
A-4 Kyckling (Chicken)
A-5 Kött (Meat)
A-6 Uppfärskning av bröd (Reheat bread)
A-7 Snabbnudlar (Instant noodles)
A-8 Dryck (Beverage)

1. Tryck på "START/OK"-knappen för att bekräfta vilken produkt du har valt.
2. Vrid d ärefter på ratten för att ställa in rätt mängd (antal eller vikt, beroende på vilken typ av produkt du ska värma).
3. Tryck p å "START/OK"-knappen för att starta ugnen. Symbolen -blinkar för att tala om att värmningen pågår.

h) Knapplås

Knapplås är idealiskt för att förhindra att barn av misstag sätter igång ugnen.

För att låsa knapparna, håll "STOP/CLEAR"-knappen intryckt i ca 3 sekunder när ugnen är i grundläget. En signal hörs, och en nyckelsymbol – kommer upp på displayen.

För att låsa upp, håll "STOP/CLEAR"-knappen intryckt i ca 3 sekunder. En signal hörs och nyckelsymbolen försvinner.

i) Efterhandskontroll av de inställningar du har gjort

Under användning kan du alltid kontrollera vilka inställningar du har gjort.

Mikrovågsugn: När mikrovågsugnen är i drift, tryck på "MICROWAVE"-knappen för att få reda på vilken effekt du har valt. Efter ca 3 sekunder anger displayen tid igen.

Varmluftsugn: När varmluftsugnen är i drift och displayen räknar ned tiden du eventuellt har ställt in, tryck på "CONVECTION"-knappen för att få reda på vilken temperatur du har valt. Efter ca 3 sekunder anger displayen tid igen.

Mikrovågsugn och grill tillsammans: När ugnen är i drift, tryck på "MIC.+GRILL"-knappen för att få reda på vilken kombination du har valt. Efter ca 3 sekunder anger displayen tid igen.

Mikrovågsugn och varmluftsgn tillsammans: När ugnen är i drift, tryck på "MIC.+GRILL"-knappen för att få reda på vilken kombination du har valt. Efter ca 3 sekunder anger displayen tid igen.

j) Förinställning av ugnen

Du kan förinställa ugnen så att den startar vid en viss tid. För att kunna dra nytta av denna funktion måste du först ställa klockan, se avsnittet "Att ställa klockan".

1. Best äm vilka inställningar du vill ha (funktion, effekt och tid).
2. N är du har gjort inställningarna i punkt 1: Tryck på "CLOCK PRE-SET"-knappen istället för att sätta på ugnen som vanligt.
3. Vrid p å ratten för att ställa in timangivelsen och tryck sedan på "CLOCK PRE-SET"-knappen igen för att kunna ställa in minutangivelsen. Vrid sedan på ratten för att få rätt minutangivelse.
4. Tryck sedan p å "EXPRESS COOK"-knappen innan du trycker på "START/OK"-knappen. Displayen återgår då till att visa nuvarande tid.
5. Vid den f örinställda tiden startar ugnen automatiskt.

Skötsel och rengöring

Drag alltid stickproppen ur vägguttaget före rengöring. Sänk aldrig ned mikrovågsugnen i vatten för att göra ren den. Använd en mjuk fuktad trasa med ett milt rengöringsmedel. Undvik lösningsmedel eller slipande rengöringsmedel.

Felsökningsschema

Försök att lösa ditt problem med hjälp av felsökningsschemat nedan. Om problemet fortfarande kvarstår, kontakta kundtjänst.

Problem Möjlig orsak Möjlig lösning
Ugnen startar inte	a) Nätsladden är inte ansluten.b) D örren är öppen.	a) S ätt stickproppen i vägguttaget.b) St äng dörren.
Det uppstår ljusbågar eller små blixtar	a) Ol ämpliga material, t.ex. metall, används i ugnen.b) Ugnen anv änds tom.	a) Anv änd endast mikrovågssäkra material, t.ex. glas eller porslin.b) Anv änd inte ugnen tom.
Maten värms ojämnt	a) Ol ämpliga material, t.ex. metall, används i ugnen.b) Maten har inte v änts eller rörts om.	a) Anv änd endast mikrovågssäkra material, t.ex. glas eller porslin.b) V änd eller rör om maten.

Återvinning

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Tekniska data

Modell ED8525S-SBC

Strömförsörjning 230 V, 50 Hz

Mikrovågsfrekvens 2450 MHz

Mikrovågsugnens ineffekt 1450 W
