KÄYTTÖOHJE ED8525S-SBC Coline

Mikrovågsugn med grill & varmluft Mikroaaltouuni jossa grilli- ja kiertoilmatoiminto

coline™

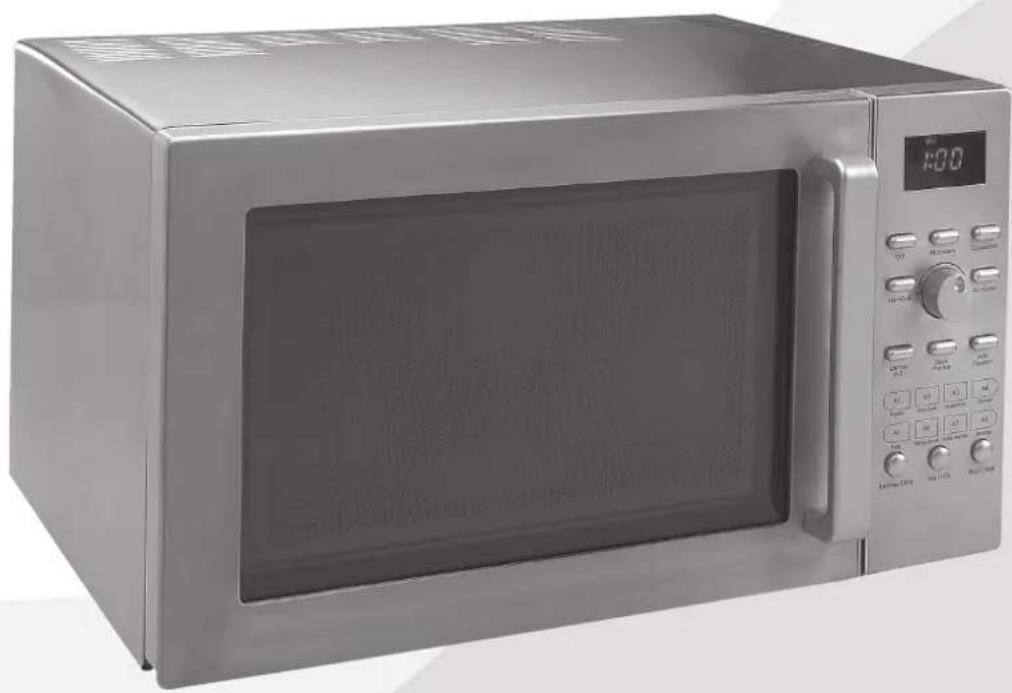

Mikroaaltouuni jossa grilli- ja kiertoilmatoiminto, Nro: 34-3996

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta varten.

Varaamme oikeudet teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Sisällysluettelo

Kuvaus 12

Turvallisuus 12

Asennus 13

Käyttö 15

a) Mikroaaltouunin k äyttö 15
b) Grillin k äyttö 15
c) Kiertoilmatoiminnon käyttäminen 15
d) Kiertoilma- ja grillitoiminnon k äyttäminen yhdessä ....16
e) Kiertoilma- ja mikrotoiminnon k äyttäminen yhdessä. 17
f) Sulatus ....17
g) Automaattitoiminto ....17
h) N äppäinlukitus ....18
i) Tehtyjen asetusten tarkistaminen ....18
j) Mikroaaltouunin ajastus ....18

Hoito ja puhdistus ....19

Vianhakutaulukko 19

Kierrätys 19

Tekniset tiedot 19

Kuvaus

Mikroaallot ovat korkeataajuuksista elektromagneettista säteilyä, jota esiintyy myös luonnossa. Luonnonvarainen mikroaaltosäteily ei ole kuitenkaan keskittynyttä, minkä vuoksi sitä ei voida käyttää lämmittämiseen.

Mikroaaltouunin toiminta perustuu magnetroniin, joka generoi mikroaaltosäteilyä. Tämä ilmiö saa elintarvikkeiden molekyylit liikkumaan nopeammin, jolloin kehittyy lämpöä.

Mikroaaltouuniin soveltuvat astiat

Suosittelemme ruoanlaittoon mikroaaltouuniin soveltuvia astioita. Sopivia materiaaleja ovat lasi, posliini ja tietyt muovimateriaalit. Älä käytä metalliastioita, äläkä astioita, joissa on kulta- tai hopeareunus. Myöskään puuastiat, tai astiat, joissa on puuosia, eivät sovellu käytettäviksi mikrossa, sillä puu kuivuu mikroaaltouunissa ja alkaa halkeilla.

Grilli- ja kiertoilmatoiminnolle sopivat astiat

Tärkeää! KÄYTÄ AINOASTAAN UUNINKESTÄVIÄ ASTIOITA! Käytä siis ainoastaan astioita, joita voi käyttää myös tavallisessa uunissa.

Turvallisuus

• Sijoita mikroaaltouuni kuivalle ja tasaiselle alustalle.
• Varmista, ett ä sähköverkon jännite on 230 V ja että pistorasia on maadoitettu.
• Huomio! Älä avaa laitteen koteloa! Tuotteen rungon sisällä on vaarallista jännitettä sisältäviä suojaamattomia komponentteja. Niihin koskeminen saattaa aiheuttaa sähköiskun.
• Tuotteen saa korjata vain valtuutettu huoltoliike.
• Tuotetta ei saa purkaa eik ä muuttaa.
• Älä sijoita mikroaaltouunia sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen.
• Irrota aina pistoke pistorasiasta ennen mikroaaltouunin puhdistamista.
• Käytä mikroaaltouunia vain käyttöohjeessa kuvatulla tavalla.
• Älä altista mikroaaltouunia tai sen virtajohtoa iskuille tai kolhuille.
• Huolehdi, ettei virtajohto joudu kosketuksiin I ämpimien pintojen, esim. keittolevyjen kanssa.
• Älä käytä mikroaaltouunia, mikäli virtajohto tai pistoke on vioittunut.
• Mikroaaltouunia saa k äyttää ja se tulee säilyttää ainoastaan sisätiloissa.
• Älä jätä mikroaaltouunia valvomatta lasten läheisyyteen.
• Ota huomioon, ett ä astiat kuumenevat mikrossa. Käytä patalappua tai muuta suojaa.
• Älä käytä mikroaaltouunia tyhjänä. Laite saattaa alkaa kipinöimään ja vioittua.

Mikroaaltouunin omat turvatoiminnot

1. Termostaatti: Mikäli termostaatti lakkaa toimimasta, uuni sammuu ja näytölle ilmestyy teksti E-1. Mikäli termostaatti joutuu oikosulkuun, näytölle ilmestyy teksti E-2. Kummassakin tapauksessa tuote tulee palauttaa jälleenmyyjälle.
2. Mik äli mikron lämpötila ylittää 250 °C, lämmitys lakkaa ja ainoastaan ilman kierto toimii. Mikro käynnistyy jälleen lämpötilan laskettua 220 °C:een.

Asennus

Poista kaikki osat pakkauksesta ja katso että ne eivät ole vioittuneet. Pakkauksen sisältö:

• Mikroaaltouuni
• Lasilautanen
• Lasilautasen tukirengas
• Grilliritilä
• Käyttöohje

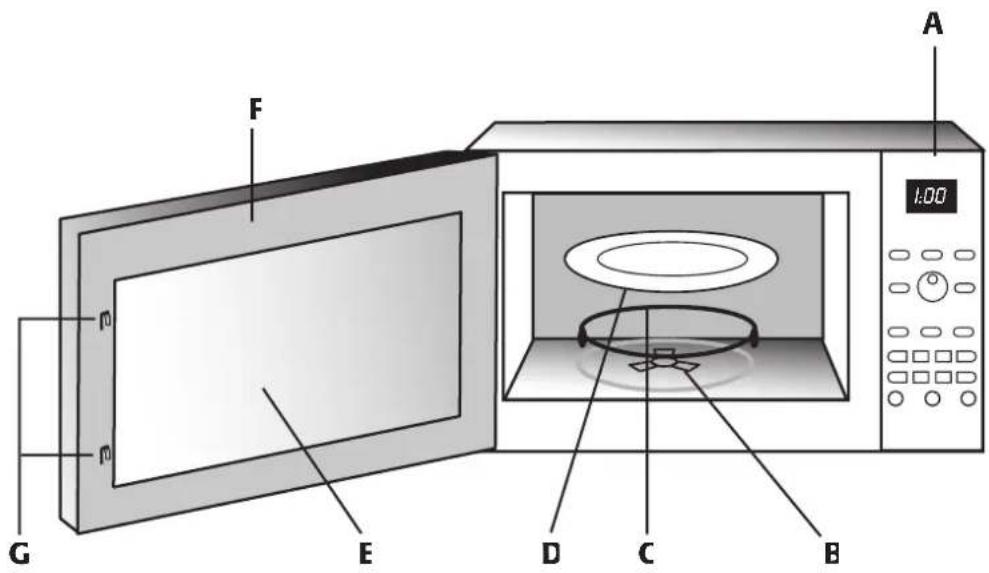

Osat ja varusteet

A Näyttö
B Lasilautasen pyörittäjä
C Lasilautasen tukirengas
D Lasilautanen
E Lasiruutu
F Luukku
G Turvapiikit (sammuttavat mikroaaltouunin, jos se avataan kesken käytön)
H Grilliritilä

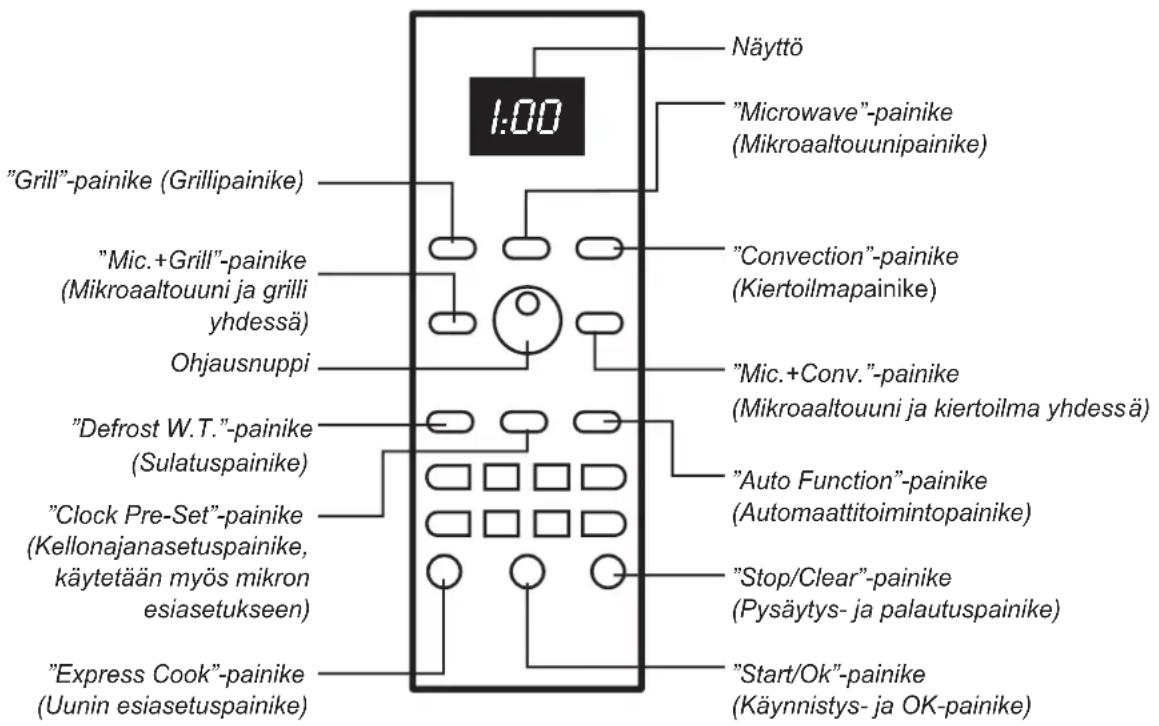

Näyttö

Mikroaaltouunin sijoittaminen

• Varmista, että mikroaaltouunin ilma-aukkojen edessä on riittävästi tilaa. Mikron sivuilla tulee olla vähintään 7,5 cm vapaata tilaa ja mikron päällä vähintään 30 cm. Älä poista mikron jalkoja.
• Sijoita mikro mahdollisimman kauas televisioista ja radioista, sillä mikroaallot saattavat häiritä niiden toimintaa.
• Liit ä mikroaaltouuni maadoitettuun 230 V:n pistorasiaan.

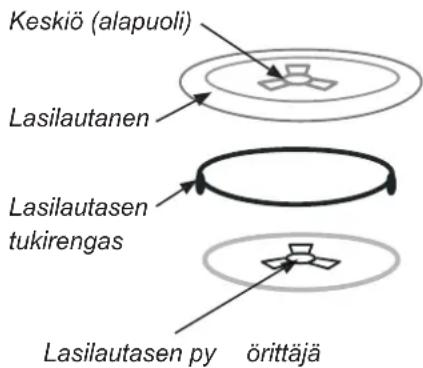

Lasilautasen asentaminen

a) Älä aseta lasilautasta ylösalaisin (kolmen ulkoneman tulee olla alapuolella).
b) Sekä lasilautasen että tukirenkaan tulee olla paikoillaan aina mikroaaltouunia käytettäessä.
c) Kaikki ruoka ja astiat tulee aina asettaa lasilautaselle lämmitettäessä ja sulatettaessa.
d) Py örivä lasilautanen.
e) Ota yhteys asiakaspalveluun, mik äli tukirengas tai lasi-lautanen hajoaa.

Kellonajan asetus

Kun mikroaaltouuni liitetään verkkovirtaan, laitteesta kuuluu merkkiääni ja näytöllä näkyy "0:00".

1) Paina "CLOCK PRE-SET". Tunnit vilkkuvat. Aseta tunnit käänt ämällä nuppia.
2) Paina uudelleen "CLOCK PRE-SET" tallentaaksesi tunnit ja siirty äksesi minuuttien asetukseen.
3) Aseta minuutit nupilla, kun minuutit vilkkuvat.
4) Tallenna aika painamalla viel ä kerran "CLOCK PRE-SET".

HUOM.! Mikäli painat "Stop/Clear"-painiketta, tai mikäli mitään painiketta ei paineta minuutin aikana, näyttö palautuu automaattisesti alkuperäiseen tilaan.

Käyttö

HUOM.! Voit sammuttaa mikron koska tahansa. Siirry valikossa taaksepäin mikron valmiustilaan painamalla kerran tai useita kertoja "Stop/Clear"-painiketta.

a) Mikroaaltouunin käyttö

Valitse teho "Microwave"-painikeella. Näytöllä näkyy järjestyksessä "P 100", "P 80", "P 50", "P 30" ja "P 10".

Esimerkkejä tehonsäädöstä:

Sulatus P 30

Lämmittäminen P 80

Veden keittäminen P 100

Säädä tämän jälkeen sopiva aika nupilla. Käynnistä mikroaaltouuni painamalla "START/OK". Pisin yhtäjaksoinen käyttöaika on 95 minuuttia.

b) Grillin käyttö

Tärkeää! KÄYTÄ AINOASTAAN UUNINKESTÄVIÄ ASTIOITA! Käytä siis ainoastaan astioita, joita voi käyttää myös tavallisessa uunissa.

Paina "GRILL"-painiketta. Säädä aika ja paina sen jälkeen "START/OK"-painiketta. Kun puolet ajasta on kulunut (grillitoiminto), laite ilmoittaa merkkiäänellä ja sammuttaa uunin. Käännä ruoka ja jatka grillausta. Uuni käynnistyy uudelleen automaattisesti minuutin kuluttua, mikäli et ole jo käynnistänyt sitä manuaalisesti painamalla "START/OK"-painiketta. Pisin yhtäjaksoinen grillausaika on 95 minuuttia. Grilli on koko ajan täydellä teholla.

c) Kiertoilmatoiminnon käyttö

Tärkeää! KÄYTÄ AINOASTAAN UUNINKESTÄVIÄ ASTIOITA! Käytä siis ainoastaan astioita, joita voi käyttää myös tavallisessa uunissa.

Lämpö voidaan säätää 10 asteen välein: 140 °C...230 °C. Kiertoilmatoimintoa voidaan käyttää esilämmityksen kanssa tai ilman.

Kiertoilmatoiminnon käyttäminen esilämmityksen kanssa

1. Paina kerran "CONVECTION"-painiketta.

Näytölle ilmestyvät seuraavat symbolit: , ⚙️ UU 140°C ja näytöllä vilkkuu 140°C.

1. Käänn ä nuppia ja valitse lämpötila, johon haluat esilämmittää mikron (140 °C...230 °C).
2. Vahvista lämpötila painamalla "START/OK" ja käynnistä uuni painamalla uudelleen "START/OK".
3. Mikro sammuu automaattisesti ja ilmoittaa viisi kertaa merkkiäänell ä saavutettuaan valitun lämpötilan.
4. Laita ruoka mikroon ja sulje luukku. Käännä nuppia ja säädä aika (korkeintaan 95 minuuttia). Käynnistä uuni painamalla "START/OK".

Seuraavat symbolit vilkkuvat n

äytöllä:

W

HUOM.! Mikäli uuni ei saavuta asetettua esilämmityslämpötilaa 30 minuutin kuluessa, lämmitys loppuu, uunista kuuluu virhesignaali ja näytöllä näkyy E-3.

Kiertoilmatoiminnon käyttäminen ilman esilämmitystä

1. Laita ruoka mikroon ja sulje luukku.
2. Paina kerran "CONVECTION"-painiketta. Näytölle ilmestyvät seuraavat symbolit:

, ∪

140°

C

ja näytöllä vilkkuu 140 °C.

1. Käänn ä nuppia ja valitse lämpötila: 140 °C...230 °C.

2. Vahvista I ämpötila painamalla kerran "START/OK".

3. Käänn ä nuppia ja säädä aika (korkeintaan 95 minuuttia).

4. Käynnistä uuni painamalla "START". Seuraavat symbolit vilkkuvat näytöllä:

U

d) Kiertoilma- ja grillitoiminnon käyttäminen yhdessä

Grilliä voidaan käyttää pelkästään grillinä (100 %), jolloin valitaan G-1, (paina "Grill"-painiketta), tai mikron ja grillin yhdistelmänä, G-2 ja G-3, joissa on esiasetetut tehot.

1. Paina kerran "MIC.+GRILL"-painiketta:

55 % mikroaaltouuni ja 45 % grilli

tai

Paina kaksi kertaa "MIC.+GRILL"-painiketta:

Seuraavat symbolit näkyvät näytöllä: ja.

1. Käänn ä nuppia ja säädä aika (korkeintaan 95 minuuttia).
2. Käynnistä uuni painamalla "START/OK".

Seuraavat symbolit vilkkuvat n äytöllä:

W

e) Kiertoilma- ja mikrotoiminnon käyttäminen yhdessä

Kiertoilmatoiminto käynnistyy vasta uunin lämpötilan noustua tietylle tasolle.

Valittavana on kaksi vaihtoehtoa: C-1 (180 °C) ja C-2 (200 °C).

1. Paina kerran "MIC.+CONV."-painiketta kun haluat 180 °C.

tai

Paina kaksi kertaa "MIC.+CONV."-painiketta kun haluat 200 °C.

Seuraavat symbolit näkyvät näytöllä: , ,

1. Käännä nuppia ja säädä aika (korkeintaan 95 minuuttia).

2. K äynnistä uuni painamalla "START/OK".

Seuraavat symbolit vilkkuvat näytöllä: , , .

f) Sulatus

1. Paina "Defrost W.T."-painiketta. Näytöllä näkyy seuraavat symbolit: g, ✕, AUTO,
2. Käännä nuppia ja valitse sulatettavan ruuan paino.
3. K äynnistä uuni painamalla "START/OK". Mikroaaltojen symboli vilkkuu merkkinä sulatuksesta.

g) Automaattitoiminto

1. Paina "AUTO FUNCTION" -painiketta. Näytöllä näkyy seuraavat symbolit: AUTO,
2. Käänn ä nuppia ja valitse seuraavista ruuista.

A-1 Peruna (Potato)
A-2 Riisi (Rice Cook)
A-3 Vihannes (Vegetables)
A-4 Kana (Chicken)
A-5 Liha (Meat)
A-6 Leiv än pehmentäminen (Reheat bread)
A-7 Pikanuudelit (Instant noodles)
A-8 Juomat (Beverage)

1. Vahvista valittu tuote painamalla "START/OK"-painiketta.
2. Käänn ä tämän jälkeen nuppia ja valitse määrä (lukumäärä tai paino, riippuen lämmitettävästä ruuasta.
3. K äynnistä uuni painamalla "START/OK". Symboli vilkkuu merkkinä lämmityksestä.

h) Näppäinlukitus

Näppäinlukitus on hyvä tapa estää lapsia käynnistämästä uunia vahingossa.

Lukitse painikkeet pitämällä "STOP/CLEAR"-painiketta painettuna noin kolmen sekunnin ajan mikron ollessa perustilassa. Mikrosta kuuluu merkkiääni ja näytölle ilmestyy avainsymboli

Poista näppäinlukitus pitämällä "STOP/CLEAR"-painiketta painettuna noin 3 sekunnin ajan. Mikrosta kuuluu merkkiääni ja avainsymboli katoaa.

i) Tehtyjen asetusten tarkistaminen

Käytön aikana voidaan aina tarkistaa, mitä asetuksia mikroon on tehty.

Mikroaaltouuni: Paina "MICROWAVE"-painiketta mikroaaltouunin ollessa käytössä nähdäksesi valitun tehon. Näyttö palautuu ennalleen noin kolmen sekunnin kuluttua.

Kieroilmauuni: Kun kiertoilmauuni on päällä ja näytöllä näkyy jäljellä oleva aika, paina "CONVECTION"-painiketta nähdäksesi valitun lämpötilan. Näyttö palautuu ennalleen noin kolmen sekunnin kuluttua.

Mikroaaltouuni ja grilli samassa: Paina "MIC.+GRILL"-painiketta uunin ollessa käytössä nähdäksesi valitun yhdistelmän. Näyttö palautuu ennalleen noin kolmen sekunnin kuluttua.

Mikroaaltouuni ja kiertoilmauuni samassa: Paina "MIC.+GRILL"-painiketta uunin ollessa k äytössä nähdäksesi valitun yhdistelmän. Näyttö palautuu ennalleen noin kolmen sekunnin kuluttua.

Voit ajastaa mikron käynnistymään tietyn ajan kuluttua. Kellonajan tulee olla asetettuna, jotta tätä toimintoa voidaan käyttää, katso kohta "Kellonajan asetus".

1. Valitse haluamasi sää döt (toiminto, teho ja aika).
2. Paina "CLOCK PRE-SET"-painiketta sen sijaan, ett ä laittaisit uunin päälle.
3. Käänn ä nuppia ja valitse tunnit. Paina "CLOCK PRE-SET"-painiketta asettaaksesi minuutit. Aseta minuutit.
4. Paina tämän jälkeen ensin "EXPRESS COOK"-painiketta ja sen jälkeen "START/OK"-painiketta. Näytölle ilmestyy jälleen senhetkinen aika.
5. Mikroaaltouuni k äynnistyy nyt automaattisesti valittuna kellonaikana.

Hoito ja puhdistus

Irrota pistoke pistorasiasta ennen laitteen puhdistamista. Älä puhdista mikroaaltouunia upottamalla sitä veteen. Käytä pehmeää kostutettua liinaa sekä mietoa pesuainetta. Älä käytä liuotusaineita tai hankaavia puhdistusaineita.

Vianhakutaulukko

Jos ongelmia ilmenee, yritä ensin selvitä niistä alla olevan vianhakutaulukon avulla. Mikäli ongelmat eivät selviä, ota yhteys asiakaspalveluun.

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Mikro ei käynnisty	a) Virtajohtoa ei ole liitetty.b) Ovi on auki.	a) Laita pistoke pistorasiaan.b) Sulje ovi.
Laitteesta tulee valoja tai pieniä kipinöitä	a) Uunissa on sopimatonta materiaalia, esim. metallia.b) Uunia k äytetään tyhjänä.	a) K äytä ainoastaan mikroaaltouunin soveltuvia astioita, esim. lasia tai posliinia.b) Älä käytä mikroa tyhjänä.
Ruoka lämpenee epätasaisesti	a) Uunissa on sopimatonta materiaalia, esim. metallia.b) Ruokaa ei ole käännetty tai sekoitettu.	a) K äytä ainoastaan mikroaaltouunin soveltuvia astioita, esim. lasia tai posliinia.b) Käänn ä tai sekoita ruokaa.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvojaan, mikäli olet epävarma.

Tekniset tiedot

Malli ED8525S-SBC

Virtalähde 230 V, 50 Hz

Mikroaaltotaajuus 2450 MHz

Mikroaaltouunin teho 1450 W

Mikroaaltouunin antoteho 850 W

Grillin antoteho 2000 W

Kiertoilmauunin antoteho 1000 W

Tilavuus 25 litraa

Lasilautasen halkaisija 31,5 cm

Laitteen mitat (noin) 51 x 44 x 31 cm

Paino n. 17 kg
