BRUKSANVISNING Fondue M Flexit

Ventilator med kullfi Iter

1. Säkerhetsanvisningar 12
2. Så använder du Brasserie MW/MS....13

2.1. Underhåll/rengöring....13
2.2. Byte av lysrör 13
2.3. Om spiskåpan inte fungerar....13

1. Så använder du Bistro M/Fondue M 14

3.1. Underhåll/rengöring....14
3.2. Byte av lysrör 14
3.3. Om spiskåpan inte fungerar....14

1. Montering 15

4.1. Brasserie M – tekniska data....15
4.2. Brasserie M – installation....15
4.3. Bistro M – tekniska data 16
4.4. Bistro M – installation 16
4.5. Fondue M – tekniska data .....17
4.6. Fondue M – installation .....17

1. Överensstämmelseförsäkran CE....18

2. Produkt/miljödeklaration....18

Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar.

Vi reserverar oss också för eventuella tryckfel som kan uppstå.

Spiskåpor med integrerad fläkt/motor

Flexit har en serie spiskåpor med integrerad fläkt. Spiskåpans hastighetsreglerare styr fläktmotorn i tre eller fem steg. Den förbrukade luften blåses ut genom vägg eller över tak. För att garantera tillräcklig ventilation måste frisk luft tillföras utifrån genom ventiler i vägg eller fönster. Alla modeller levereras färdiga med kabel och kontakt för anslutning till 230 V.

För den här produkten gäller reklamationsrätt i enlighet med gällande försäljningsvillkor – under förutsättning att produkten används och underhålls korrekt. Filter är förbrukningsmaterial.

Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.

Genom att sörja för korrekt avfallshantering av apparaten kommer du att bidra till att förebygga de negativa konsekvenserna för miljö och hälsa som felaktig hantering kan leda till. För närmare information om återvinning av denna produkt, var vänlig kontakta kommunen, renhållningsbolaget eller affären där du har köpt produkten.

Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monteringsföretag. Reklamationsrätten kan bortfalla vid felaktig användning eller grov försummelse av anläggningens underhåll.

Läs noga igenom denna bruks- och monteringsanvisning och särskilt säkerhetsanvisningarna innan du installerar och börjar använda produkten. Bevara bruksanvisningen för senare användning eller för den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all sorts rengöring och underhåll.

• Avledning av utblåsningsluften måste utföras i enlighet med gällande offentliga föreskrifter.
• Utblåsningsluften kan inte ledas in i rökkanaler som används för att avleda rökgaser från t.ex. gaskaminer, öppna spisar, vedugnar och oljekärl.
• Avståndet mellan spisen och produkten måste vara minst 45 cm (Brasserie 40 cm). Om det är en gasspis ökas avständet till 65 cm. Om gasspisens tillverkare rekommenderar en högre monteringshöjd måste du ta hänsyn till det.
• För att undvika faror ska fast installation, utbyte av kabel eller annan typ av anslutning utföras av en fackman.
• Det är inte tillåtet att flambera under utsugskåpan.
• Rummet måste ha tillräcklig ventilation när utsugskåpan

används samtidigt med produkter som använder annan energi än ström, t.ex. gasspisar, gaskaminer, öppna spisar, vedugnar och oljekärl.

• Produkten kan användas av barn från åtta år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller personer utan erfarenhet och kunskap om de informeras om hur produkten är avsedd att användas.
• Barn ska inte leka med produkten. Rengöring och underhåll av produkten ska inte utföras av barn utan tillsyn.
• Lättillgängliga delar av produkten kan bli varma i samband med matlagning.
• Risken för brandspridning ökar om utsugskåpan inte rengörs så ofta som rekommenderas.

Denna anvisning gäller för Flexit-modellerna Brasserie M, Bistro M och Fondue M. Informationen gäller för samtliga modeller om inte annat anges i rubrik eller text.

2. Så använder du Brasserie MW/MS

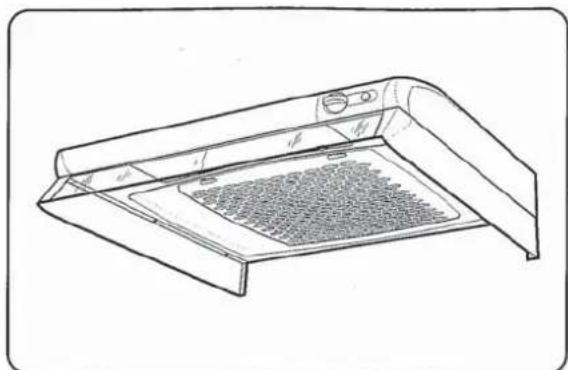

Funktion Brasserie MW (fi gur 1A):

• Vridbrytare för fl äktmotor: A
• Tryckknapp för belysning: B

Använd hastighet 2 vid normal matlagning, hastighet 3 vid mycket matos och hastighet 1 vid efterventilation.

Funktion Brasserie MS (fi gur 1B):

• Vridbrytare för fl äktmotor: A
• Tryckknapp för belysning: B

Använd hastighet 2, 3 eller 4 vid normal matlagning, hastighet 5 vid mycket matos och hastighet 1 vid efterventilation.

2.1. Underhåll/rengöring

Spiskåpan rengörs med mild tvållösning och fuktad duk. Filtret bör rengöras ca 2 gånger i månaden vid normal användning. Filter och fl äkthjul kan tas loss för rengöring. Lossa fi Iterkassetten genom att trycka in snäpplåsen i framkant, fi gur 2. Ta isär fi Itret och frigör fi Iterduken genom att lossa fi Iterhållaren. Blötlägg fi Iterduken och fi Iterkorgen i varmt vatten uppblandat med diskmedel. Fettfi Iter i metall kan även rengöras i diskmaskin. Några gånger per år bör spiskåpan rengöras invändigt. Ta loss insugningsringen, dra därefter loss fl äkthjulet från motorn, fi gur 3. Torka invändigt med en duk som har fuktats i tvållösning. Fläkthjulet och insugningsringen tvättas i diskmaskin eller genom att blötläggas i såpavatten. Tryck upp fl äkthjulet och insugningsringen på plats efter rengöringen. Sätt tillbaka fi Iterkassetten och tryck upp den på plats så att den låses fast i snäpplåsen.

Risken för brand ökar om spiskåpan inte rengörs så ofta som rekommenderas.

2.2. Byte av lysrör

Man lossar på lampglaset genom att trycka på snäpplåsen i pilens riktning, fi gur 3. Lysröret går nu att byta. Lysrörssockel 2G7.

2.3. Om spiskåpan inte fungerar

Kontrollera att säkringen är hel.

Det är inte tillåtet att fl ambera under utsugskåpan.

Rummet måste ha tillräcklig ventilation när utsugskåpan används samtidigt med produkter som använder annan energi än ström, t.ex. gasspisar, gaskaminer, öppna spisar, vedugnar och oljekärl.

Produkten kan användas av barn från åtta år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller personer utan erfarenhet och kunskap om de informeras om hur produkten är avsedd att användas.

3. Så använder du Bistro M/Fondue M

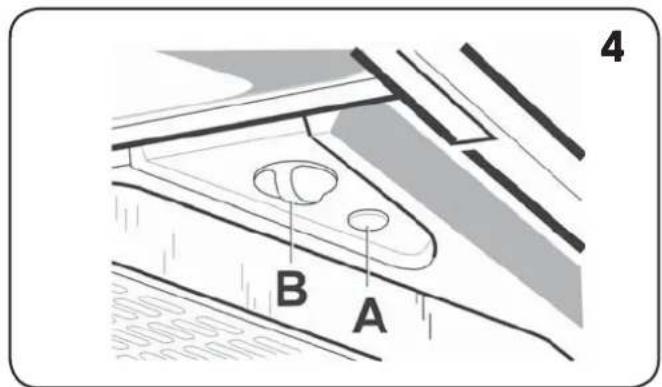

Funktion fi gur 4

A – Tryckknapp för belysning

B – Vridbrytare för fl äktmotor

Använd hastighet 2 vid normal matlagning, hastighet 3 vid mycket matos och hastighet 1 vid efterventilation.

Utdragbar Fondue M

Den utdragbara delen aktiverar en brytare för motor och ljus. När den dras ut, startar motor och ljuset tänds. När den förs delvis tillbaka, stannar motorn. Ljuset lämnas på. När den förs helt tillbaka, släcks ljuset. Motorhastigeten styrs av brytare B fig. 4.

3.1. Underhåll/rengöring

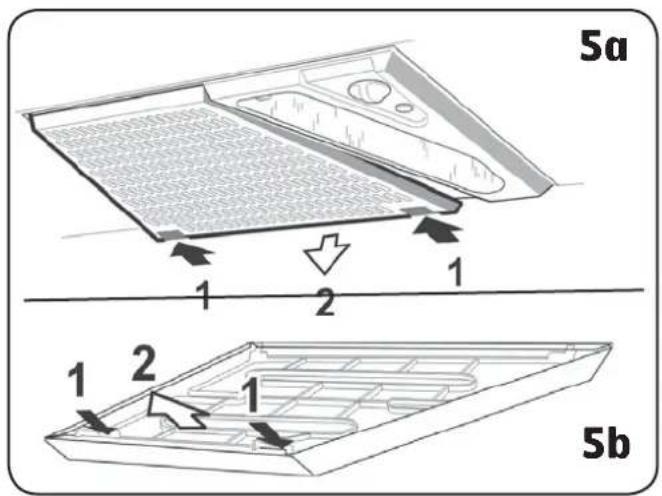

Spiskåpan rengörs med milt såpvatten och en fuktad trasa. Filtret bör rengöras 2 gånger i månaden vid normal användning. Filter och fl äkthjul kan tas loss för rengöring. Lossa fi Iterkassetten genom att trycka in snäpplåsen i bakkant, fi gur 5a. Ta isär fi ltret och frigör fi Iterduken genom att lossa fi Iterhållaren, fi gur 5b. Blötlägg fi Iterduken och fi Iterplåten i varmt såpvatten. Filterkassetten kan också diskas i diskmaskin. Några gånger per år bör spiskåpan rengöras invändigt. Lossa först insugningsringen och dra därefter av fl äkt-hjulet från motorn, fi gur 6. Torka invändigt med en fuktig trasa och milt såpvatten. Fläkthjulet och insugningsringen tvättas i diskmaskin eller genom att blötläggas i varmt såpvatten. Tryck upp fl äkthjulet och insugningsringen på plats efter rengöringen. Sätt tillbaka fi Iterkassetten och tryck upp så att den låses fast i snäpplåsen. Kontrollera att alla fyra snäpplåsen låses fast.

Risken för brand ökar om spiskåpan inte rengörs så ofta som rekommenderas.

3.2. Byte av lysrör

Man lossar på lampglaset genom att trycka på snäpplåsen i pilens riktning, fi gur 6. Lysröret går nu att byta. Lysrörssockel 2G7.

3.3. Om spiskåpan inte fungerar

Kontrollera att säkringen är hel.

Det är inte tillåtet att fl ambera under spiskåpan.

Rummet måste ha tillräcklig ventilation när spiskåpan används samtidigt med produkter som använder annan energi än ström, t.ex. gasspisar, gaskaminer, öppna spisar, vedugnar och oljekärl.

Produkten kan användas av barn från åtta år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller personer utan erfarenhet och kunskap om de informeras om hur produkten är avsedd att användas.

B A 4

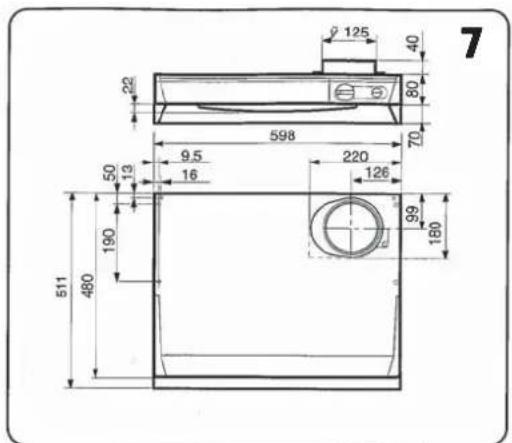

Övriga mått: se fi gur 7

Elanslutning: 230 V jordat

Effekt: Motor 70 W

Belysning: Lysrörssockel 2G7,11 W

4.2. Brasserie M – installation

Avståndet mellan spisen och produkten måste vara minst 40 cm. Om det är en gasspis ökas avståndet till 65 cm. Om gasspisens tillverkare rekommenderar en högre monteringshöjd måste du ta hänsyn till det.

Avledning av utblåsningsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket).

Ventilationen av rummet måste anpassas så att spiskåpan inte skapar problem för andra röranslutna uppvärmningssystem i huset.

Montering av anslutning med spjäll

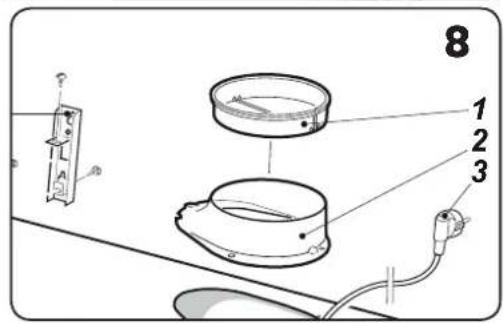

Anslutningsstuss, automatspjäll och skruvar för montering levereras med inne i kåpan (ta loss fi ltrer, se fi gur 2). Automatspjället används för att minska eventuellt kallras när kåpan inte används.

Spiskåpan kan placeras under eller infällt i skåpsraden, se fi gur 9.

Spiskåpan kan även monteras med hjälp av väggfästen som kan köpas som tillbehör, fi gur 10. Anvisning för montering av tillbehör följer med tillbehöret.

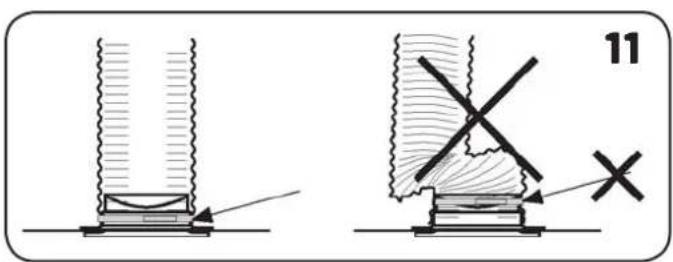

OBS! Vid montering av fl exibel kanal måste denna vara rak närmast fl äktanslutningen, fi gur 11.

Fläkt med kolfi Iter

Om det inte är möjligt att blåsa ut den förbrukade luften från bostaden kan kolfi liter (beställs separat) placeras i fläkten. Då kommer luften att passera filtret och blåsa ut igen i nippeln högst upp på fl äkten. Då måste en öppning göras i skåpets ovansida för att luften ska komma in i rummet igen.

11 X

7 125 40 80 22 598 70 9.5 220 16 126 50 13 99 180 511 480 190

Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat vägguttag. Installation ska utföras av auktoriserad hantverkare.

4.3. Bistro M – tekniska data

Mått: Se fi gur 12

Elanslutning: 230 V jordat

Effekt: Motor 70 W

Belysning: Lysrörssockel 2G7, 11 W

4.4. Bistro M – installation

Avståndet mellan spisen och produkten måste vara minst 45 cm. Om det är en gasspis ökas avståndet till 65 cm. Om gasspisens tillverkare rekommenderar en högre monteringshöjd måste du ta hänsyn till det.

Avledning av utblåsningsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket). Ventilationen av rummet måste anpassas så att spiskåpan inte skapar problem för andra röranslutna uppvärmningssystem i huset.

Montering av anslutning med spjäll

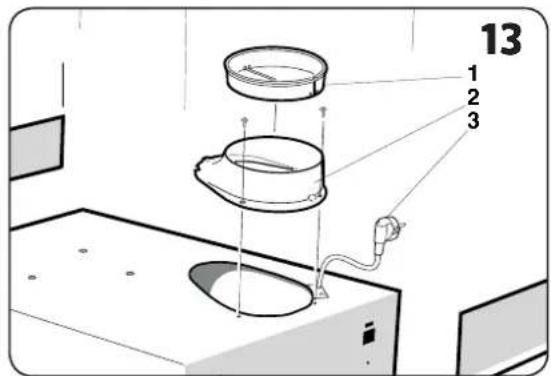

Anslutningsstuss, automatspjäll och skruvar för montering levereras med inne i kåpan (ta loss fi ltrer, se fi gur 2). Automatspjället används för att minska eventuellt kallras när kåpan inte används.

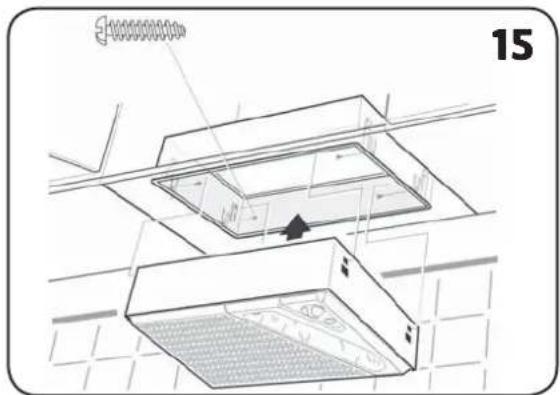

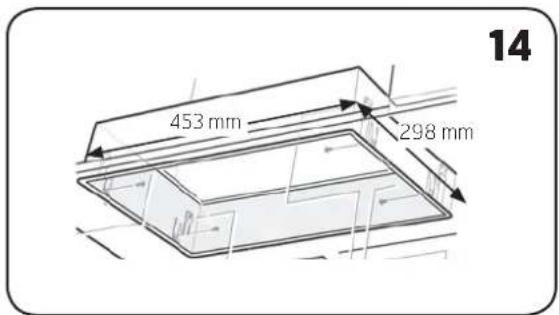

Kåpan monteras i överskåp eller käpa med hjälp av inbyggnadsramen. Utskärningsmätten visas i fi gur 14. Placera inbyggnadsramen i hålet och skruva fast med 4 skruvar, fi gur 15. Tryck sedan upp käpan i ramen tills den snäpps fast.

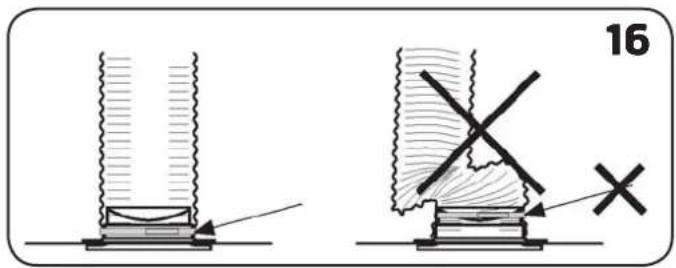

OBS! Vid montering av fl exibel kanal måste denna vara rak närmast fl äktanslutningen, fi gur 16.

16

Elektrisk installation

Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat vägguttag.

Installation ska utföras av auktoriserad hantverkare.

Ø125 40 120 442 95 104 88 164 292 500/650 12

13 1 2 3

453 mm 298 mm 14

15

4.5. Fondue M – tekniska data

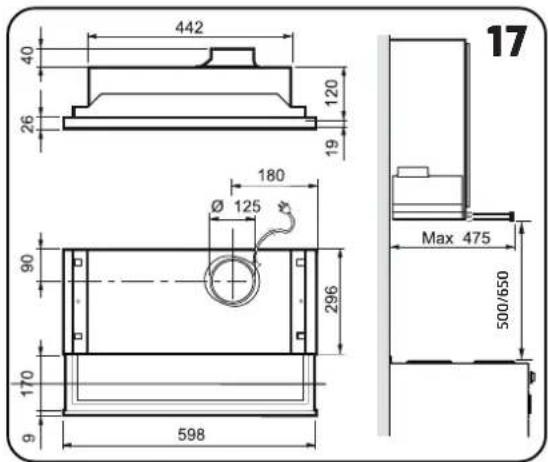

Mått: Se fi gur 17

Elanslutning: 230 V jordat Effekt: Motor 70 W

Belysning: Lysrörssockel 2G7, 11 W

Avståndet mellan spis och spiskåpa måste vara minst 45 cm. Vid gasspis ökas avståndet till minst 65 cm. Om tillverkaren av gasspisen rekommenderar en högre monteringshöjd ska detta efterlevas.

Avledning av utblåsningsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket). Ventilationen av rummet måste anpassas så att spiskåpan inte skapar problem för andra röranslutna uppvärmningssystem i huset.

Montering av anslutning med spjäll

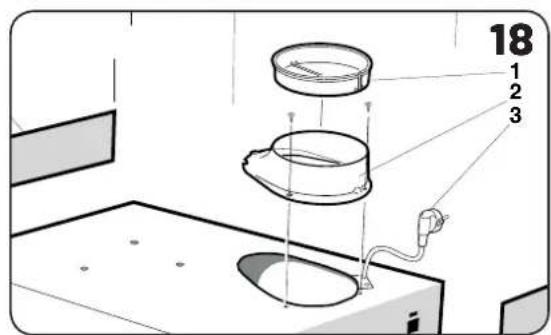

Anslutningsstuss, automatspjäll och skruvar för montering levereras med inne i kåpan (ta loss fi ltrer, se fi gur 2). Automatspjället används för att minska eventuellt kallras när kåpan inte används.

Ovanskåp utan underdel eller framsida

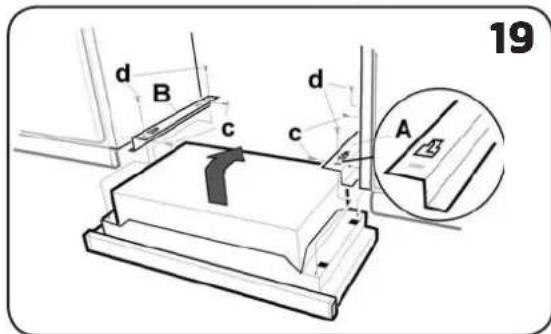

Spiskåpan monteras med hjälp av hållare. Hållarna A och B skruvas fast i skåpsidorna med skruvarna C enligt fi g. 19. Fläkten lyfts upp, skjuts in i spåren på hållarna och läses fast med skruvarna D.

Ovanskåp utan underdel, fast framsida

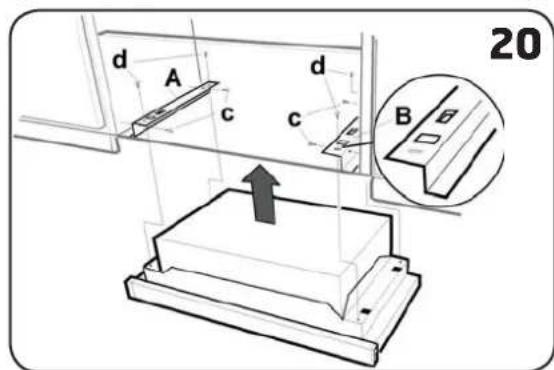

Spiskåpan monteras med hjälp av hållare. Var uppmärksam på att hållarna i detta fall måste byta plats jämfört med monteringen ovan. Hållarna B och A skruvas fast i skåpsidorna med skruvarna C enligt fi gur 20. Spiskåpan lyfts rakt upp och fästs med skruvarna D.

Mellan överskåp

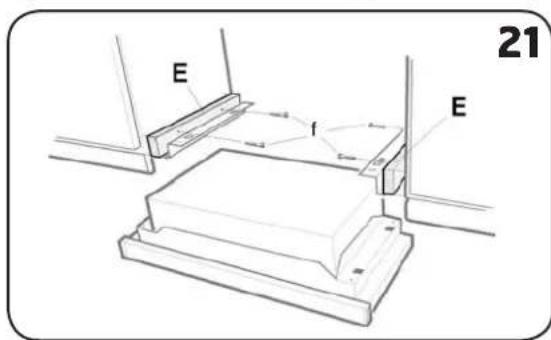

Skruva fast klossarna E med skruvarna F enligt fi g. 21. Spiskåpan monteras med hjälp av hållare enligt fi g 19. Hållarna A och B skruvas fast i klossarna med skruvarna C. Spiskåpan lyfts upp, skjuts in i spåren på hållarna och läses fast med skruvarna D. Klossens minsta tillåtna mått = 16 x 50 x 295 mm.

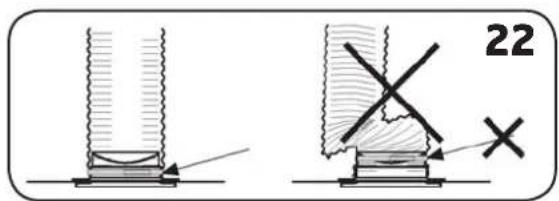

OBS! Vid montering av fl exibel kanal måste denna vara rak närmast fl äktanslutningen, fi gur 22.

22

Elektrisk installation

Spiskåpan levereras med kabel och jordad sladd för anslutning till jordat vägguttag.

Installation ska utföras av auktoriserad hantverkare.

442 40 26 120 19 180 Ø 125 90 296 170 9 598 Max 475 500/650 17

18 1 2 3

19 d B c d c A

d A c d c B 20

E f E 21

5. Överensstämmelseförsäkran CE

Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv/standarder: 73/23/EEC, 93/68/EEC Lågspänningsdirektivet 89/336/EEC Elektromagnetisk kompatibilitet (EMC)

Tillverkare Franke Futurum AB, Box 9, 930 47 Byske, Sverige

Typ	Brasserie	F/E/S/M
	Bistro	F/E/S/M
	Fondue	F/E/S/M

Överensstämmer med följande standarder:

Säkerhetsstandard EN	60335-1:2002EN 60335-2-31:2003EN 50366:2003
EMC standard EN 550	4-1EN 55015EN 61000-3-2EN 61000-3-3EN 55014-2EN 61547

Ekodesigndirektiv

Produkten uppfyller och är testad i enlighet med ekodesigndirektiv 66/2014.

6. Produkt/miljödeklaration

Produkt och produktion uppfyller gällande internationella miljökrav som WEEE och RoHS-direktivet.

EE-produkter (elektriska och elektroniska produkter)

Flexit uppfyller avfallsförordningarna/EE-föreskriften genom medlemskap i följande återvinningsbolag:

- Renas AS för industrielektronik (t.ex. frånluftsfl äktar, ventilationsaggregat)

- El-retur AS för vitvaruelektronik (t.ex. badrumsfl äktar, köksfl äktar)

EE-avfall får inte kasseras tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering/insamling. EE-produkter är (från 2005) märkta med en överkryssad soptunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt (se sidan 11).
