BRUKSANVISNING Gourmet M Flexit

Viftehastigheten settes på ønsket hastighet när koking/ steking tar til. Skru av viften när det ikke lenger forekommer matos eller lukt.

1. Säkerhetsföreskrifter 11
2. Så använder du Gourmet M 12

2.1. Tekniska data 12
2.2. Användning av hastighetsbrytare 12

1. Underhåll 13

2. Montering 14

4.1. Placering 14
4.2. Förberedelse för utblåsningsslang/kanal 14
4.3. Friskluftstillförsel 14
4.4. Montering på vägg 14
4.5. Montering under skåp 15
4.6. Anslutning utsugsslang/kanal ∅ 125 mm 15
4.7. Spiskåpa med kolfilter 15
4.8. Elanslutning 15
4.9. Slutkontroll 15

1. EU-intyg för CE-märkning 16

2. Produkt/miljödeklaration 16

Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi reserverar oss också för eventuella tryckfel som kan uppstå.

Spiskåpor med integrerad fläkt/motor

Flexit har en serie spiskåpor med integrerad fläkt. Spiskåpans hastighetsreglerare styr fläktmotorn i tre eller fem steg. Den förbrukade luften blåses ut genom vägg eller över tak. För att garantera tillräcklig ventilation måste frisk luft tillföras utifrån genom ventiler i vägg eller fönster i sovrum och vardagsrum. Alla modeller levereras färdiga med ledning och kontakt för anslutning till 230 V.

För den här produkten gäller reklamationsrätt i enlighet med gällande försäljningsvillkor – under förutsättning att produkten används och underhålls korrekt. Filter är förbrukningsmaterial.

Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.

Genom att sörja för korrekt avfallshantering av apparaten kommer du att bidra till att förebygga de negativa konsekvenserna för miljö och hälsa som felaktig hantering kan leda till. För närmare information om återvinning av denna produkt, var vänlig kontakta kommunen, renhållningsbolaget eller affären där du har köpt produkten.

Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monteringsföretag. Reklamationsrätten kan bortfalla vid felaktig användning eller grov försummelse av aggregatets underhåll.

1. Säkerhetsföreskrifter

Läs noga igenom denna bruker och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

• Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från tex gas- eller braskaminer, ved- eller oljepannor etc.
• Avståndet mellan spis och produkt måste vara 40–70 cm. Spisvakt får inte monteras över gasspis.
• För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
• Att flambera under produkten är inte tillåtet.

• Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, tex gasspis, gas- eller braskaminer, ved- eller oljepannor etc.

• Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

• Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
• Åtkomliga delar av produkten kan bli heta i samband med matlagning.
• Risken för brandspridning ökar om inte rengöring sker så ofta som anges.
• Elektrisk installation, kalibrering och justering skall utföras av behörig fackman.

2. Så använder du Gourmet M

2.1. Tekniska data

Märkspänning/frekvens: 230 V/50 Hz

Max lampeffekt: 2 x 40 W – E14

Motoreffekt: 110 W

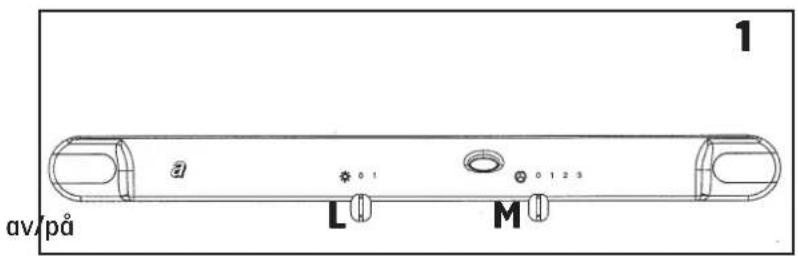

Reglageknappar (fi gur 1):

Hastighetsbrytare M: Reglerar fl äkthastigheten

i tre steg och av

Ljusbrytare L:

Arbetsbelysning

av/på 1 a 0.1 0.12.5 L M

2.2. Användning av hastighetsbrytare

Steg 1: Låg hastighet. Används vid sjudning och ev. när endast en kokplatta används. Denna inställning ger lägst ljudnivå.

Steg 2: Mellanhastighet. Används vid vanlig matlagning. Denna inställning ger det bästa förhållandet mellan utsugskapacitet och ljudnivå.

Steg 3: Maxhastighet. Detta steg bör väljas vid stekning och matlagning med livsmedel med stark lukt.

Innan du börjar koka/steka måste fl äkthastigheten ställas in på önskat steg. Skruva av fl äkten när matos eller lukt inte längre förekommer.

• Koka inte några brandfarliga ämnen under spiskåpan.
• Det är inte heller tillåtet att fl ambera under spiskåpan.
• Låt aldrig en stekpanna med olja/fett stå obevakad.
• Om spiskåpan används samtidigt som apparater som bränner gas eller annat bränsle måste rummet ha tillfredsställande ventilation.

3. Underhåll

Inför underhåll ska spiskåpan göras spänningslös genom att dra ut nätkontakten.

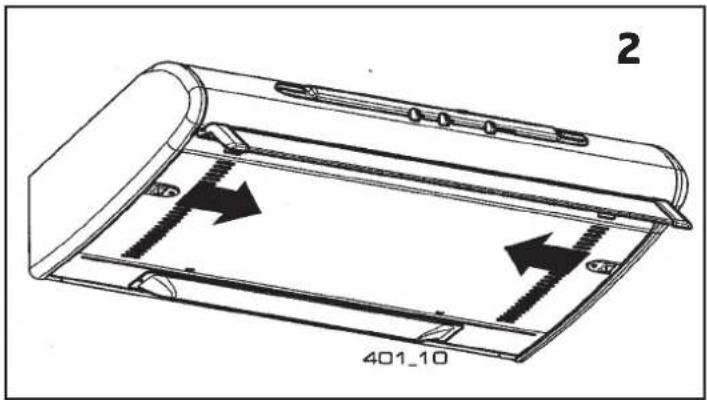

1 Fettfi ltret i metallnät ska vid normal daglig användning tvättas i varmt, starkt såpavatten eller i diskmaskin minst varannan månad. Filtret måste tvättas oftare om spiskåpan används mer än fyra timmar om dagen. Filtret tas loss genom att fälla ner underplåten som är fäst med två snäpplås som pressas inåt (fi gur 2). Då blir fi ltret tillgängligt efter att ståltrådsklämmorna tas bort (fi gur 2).

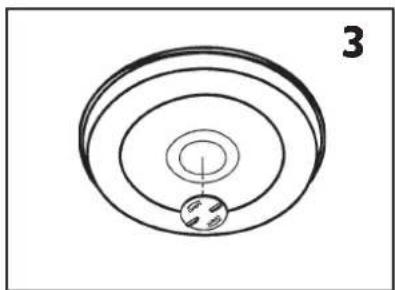

2 Kolfi ltret (används endast vid recirkulation) ska inte rengöras. Måste bytas ut var fjärde månad eller oftare. Tas bort genom att skruva låsbrickan motsols och placeras genom att skruva låsbrickan medsols (fi gur 3).

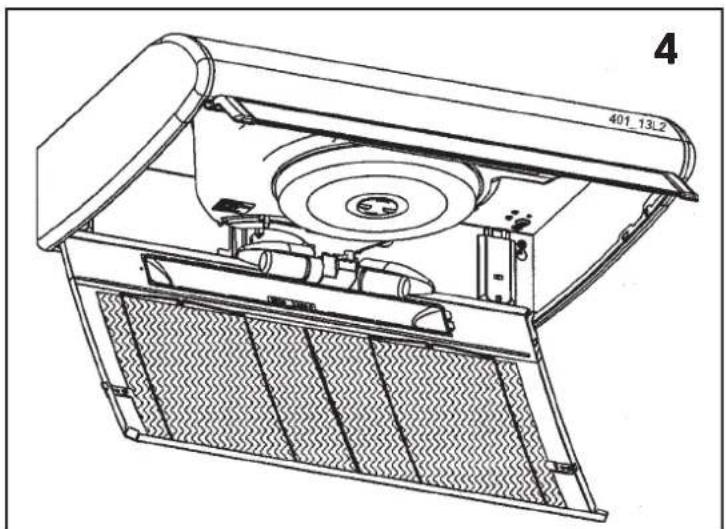

3 Lamporna (40 W/E14) kan bytas genom att fälla ner underplåten (fi gur4).
4 Rengöring. Själva spiskåpan rengörs efter behov med ett milt fettupplösande tvättmedel och en lätt fuktig trasa. Använd aldrig slipande tvättmedel eller rengöringsmedel som innehåller tinner eller alkohol.

2 401_10

Brist på rengöring enligt föreskrift kommer att öka risken för brand om det skulle in- träffa en olycka.

För denna produkt gäller föreskriften om elektriskt och elektroniskt avfall (EE-föreskriften).

Produkten ska kasseras på en återvinningsstation (kostnadsfritt).

Spiskåpan är konstruerad för vägg, eventuellt infälld under spiskåpsskåp (60 cm) eller kryddhylla. Avståndet från fi ltrets nederkant till elugn måste vara minst 50 cm. Avståndet från fi ltrets nederkant till gasugn måste vara minst 65 cm.

Normalt placeras spiskåpans nederkant i nivå med skåpets eller dekorationslistens nederkant.

4.2. Förberedelse för utblåsningsslang/kanal

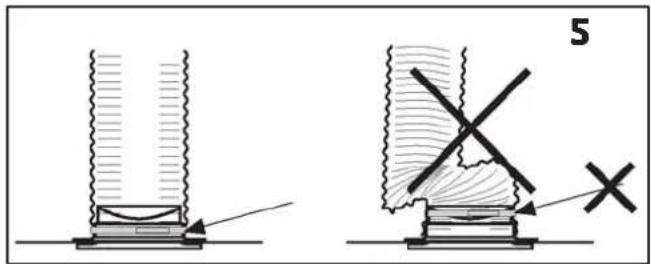

Du måste göra en öppning på ca 200 mm i ytterväggen och eventuellt andra väggar som kanal/slang ska passera. Detsamma gäller för överskåpet om kanal/slang ska passera genom det. Vid utblåsning i vägg ska kanal/slang ha ca 10 % fall mot yttervägg för att förhindra att vatten tränger in. Tänk på att spiskåpans kapacitet minskar ju längre kanalen är och ju fl er böjar den har. Kläm inte ihop kanal/slang, fi gur 5. Spiskåpans slang ska ligga 30 mm från brännbart material – enklast är att isolera den med mineralull.

Frånluften får aldrig släppas ut i rökkanaler eller luftschakt som leder till vardagsrum.

I samband med utsläpp av frånluften måste kraven i byggföreskrifterna följas (§ 8–52 måste bl.a. inte vara olämpligt för grannlägenhet).

4.3. Friskluftstillförsel

Utsugskåpan suger ut ca 250 m ^3 luft per timme på max. För detta krävs motsvarande utomhusluftöppningar på totalt ca 160 cm ^2 . Om bostaden har en eldstad krävs dessutom en utomhusluftöppning på minst 300 cm ^2 (Byggföreskrifterna 47:532).

Se även NBI:s bygginformationsblad A552.135 om eldstadsregler.

4.4. Montering på vägg

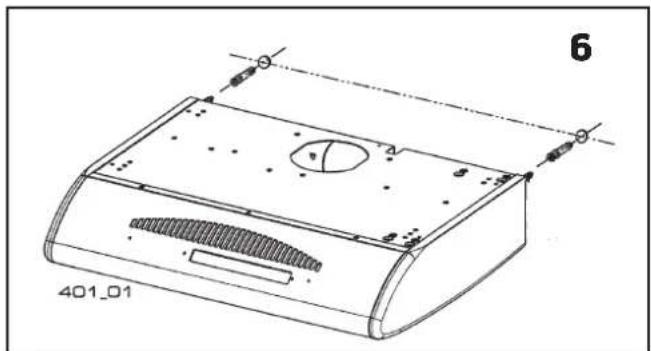

Innan du borrar fästhål i väggen måste du kontrollera att inga ledningar skadas – detta kan göras med två av de medföljande skruvarna. Markera hålen enligt måtten på kartongen och skruva fast skruvarna tills de sticker ut ca 5 mm på väggens utsida. På murad vägg ska du också använda de medföljande murpluggarna – borra hålen 8 mm i diameter. Haka in spiskåpan på skruvarna (fi gur 6) och efterskruva skruvarna från spiskåpans insida (fi gur 7). Montera det medföljande säkerhetsbeslaget ovanför spiskåpan (fi gur 8).

5

4.5. Montering under skåp

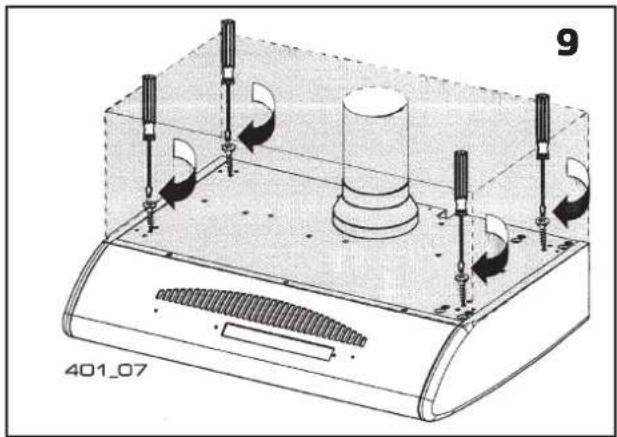

För att markera skruvhålen korrekt kan du använda måtten på kartongen. Borra fyra fästhål och fäst käpan med de medföljande skruvarna från skåpets insida (fi gur 9).

4.6. Anslutning utsugsslang/kanal ∅ 125 mm

Spiskåpan har två utlopp för frånluften – du kan välja att använda utloppet högst upp (fi gur 10) eller på baksidan (fi gur 11). Flytta plastlocket till det utlopp som inte används. Tejpa utsugsslangen på utloppsstussen och fäst med slangklämma. Tejpa kanalen på utloppsstussen.

4.7. Spiskåpa med kolfi Iter

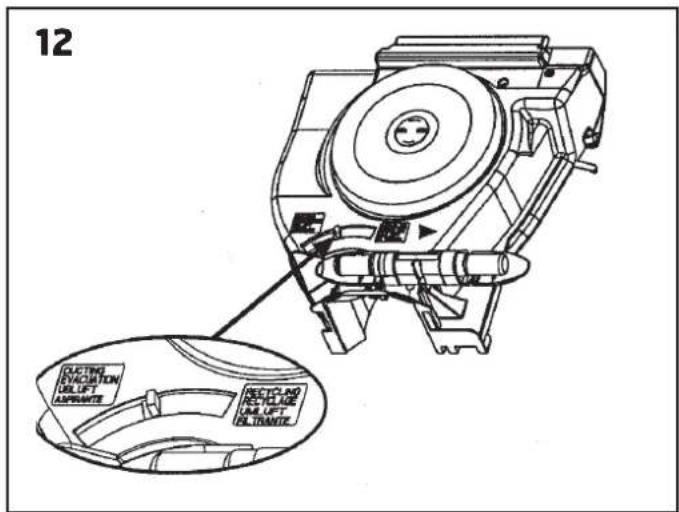

Om det inte är möjligt att blåsa ut den förbrukade luften från bostaden kan ett kolfi liter (beställningsnummer 13660) placeras i spiskåpan. Då kommer luften att passera fi ltret och blåsa ut igen i nippeln högst upp på spiskåpan. Samtidigt måste då utdelen (fi gur 12) fl yttas til läget recirkulation och båda utblåsningsöppningarna stängas med plastlocken. Sätt kolfi ltret på plats under motorn genom att vrida lite medsols. För att komma åt utdelen och kolfi iterplaceringen måste du ta bort fettfi ltret.

4.8. Elanslutning

Spiskåpan levereras med 1,5 m kabel och kontakt. Det krävs en stickkontakt 10 A, 230 V i närheten som är tillgänglig för användning. Spiskåpans utförande är i klass II (dubbelisolerad) och kräver ingen jordning.

4.9. Slutkontroll

Kontrollera att belysningen fungerar och att fl äkten fungerar normalt på alla steg.

12 DUCTING EVACUTION ULIFLET APPROATE NOT TO NO RESTRISE ULIFLET ALL TRANSIT

5. EU-intyg för CE-märkning

Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv/standarder:

LVD 2006/95/CE Lågspänningsdirektivet

2004/108/CE Elektromagnetisk kompatibilitet (EMC)

Tillverkare Faber spa., V.le XIII Luglio, 160 - 60044 Fabriano, Italien

Typ	Gourmet	MW
	Menu	M

Överensstämmer med följande standarder:

Säkerhetsstandard EN	60335-1EN 60335-2-31EN 50366
EMC standard EN 550	4-1EN55014-2EN 61000-3-2EN 61000-3-3

6. Produkt/miljödeklaration

Produkt och produktion uppfyller gällande internationella miljökrav som RoHS-direktivet.

EE-produkter

(elektriska och elektroniska produkter)

Flexit uppfyller avfallsförordningarna/EE-föreskriften genom medlemskap i följande återvinningsbolag:

- Renas AS för industrielektronik (t.ex. frånluftsfl äktar, ventilationsaggregat)

- El-retur AS för vitvaruelektronik (t.ex. badrumsfl äktar, spiskåpor)

EE-avfall får inte kasseras tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering/insamling.

EE-produkter är (från 2005) märkta med en överkryssad soptunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt (se sidan 2).
