BRUKSANVISNING Gourmet M Flexit

1. Sikkerhetsforskrifter 4
2. Slik bruker du Gourmet M 5

2.1. Tekniske data 5
2.2. Bruk av hastighetsbryter 5

1. Vedlikehold 6
2. Montering 7

4.1. Plassering 7
4.2. Forberedelse til utblåsningsslange/kanal 7
4.3. Frisklufttilførsel 7
4.4. Montering til vegg 7
4.5. Montering under skap 8
4.6. Tilkopling av avtrekksslange/kanal ∅ 125 mm....8
4.7. Kjøkkenhette med kullfilter 8
4.8. Elektrisk tilkobling 8
4.9. Sluttkontroll 8

1. Samsvarserklæring C.E. 9

2. Produkt / Miljødeklarasjon 9

Våre produkter er i kontinuerlig utvikling og vi forbeholder oss derfor retten til endringer. Vi tar også forbehold om eventuelle trykkfeil som måtte oppstå.

Kjøkkenhetter med integrert vifte/motor

Flexit har en serie kjøkkenhetter med integrert vifte. Hastighetsregulatoren på kjøkkenhetten styrer viftemotoren i 3 eller 5 trinn. Den brukte luften blåses ut gjennom vegg eller over tak. For å sikre tilstrekkelig ventilasjon må frisk luft tilføres utenfra gjennomventiler i vegg eller vinduer i soverom og oppholdsrom. Alle modeller leveres ferdig med ledning og plug for tilkobling til 230V.

På dette produkt gjelder reklamasjonsrett i henhold til gjeldende salgsbetingelser - forutsatt at produktet er riktig brukt og vedlikeholdt. Filter er forbruksmatriell.

Symbolet på produktet viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr.

Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvensene for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligs kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Reklamasjon som skyldes feilaktig eller mangelfull montering rettes til det ansvarlige monteringsfirmaet. Reklamasjonsretten kan bortfalle ved feilaktig bruk eller grov forsømmelse av vedlikeholdet av anlegget.

1. Sikkerhetsforskrifter

Les nøye gjennom denne bruker og monteringsveiledningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre brukerveiledningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

• Avledning av utblåsningsluften må utføres i samsvar med gjeldende offentlige forskrifter.
• Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler, osv.
• Avstanden mellom komfyren og produktet må være 40-70 cm. Komfyrvakt kan ikke monteres over gasskomfyr.
• For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type tilkobling utføres av en fagperson.
• Det er ikke tillatt å flambere under avtrekshetten.
• Rommet må ha tilstrekkelig lufttilførsel när avtrekkshetten er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.
• Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan pro-

duktet er tenkt å bli brukt.

• Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikkeutføres av barn uten tilsyn.
• Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlagning.
• Faren for brannspredning øker hvis ikke avtrekkshetten blir rengjort så ofte som angitt.
• Elektrisk installasjon, kalibrering og justering skal kun utføres av autorisert fagperson.

2. Slik bruker du Gourmet M

2.1. Tekniske data

Merkespenning/frekvens: 230 V/50 Hz

Maks lampe-effekt: 2X40 W - E 14

Motoreffekt: 110 W

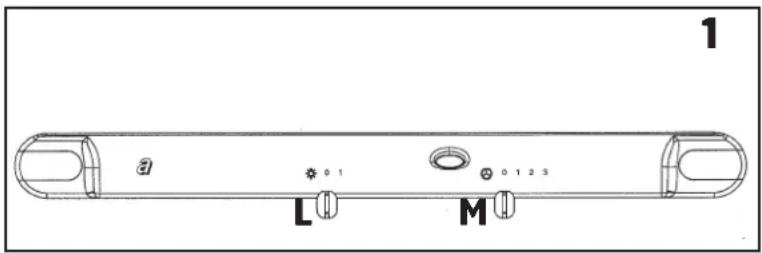

Hastighetsbryter M: Regulerer viftehastigheten i tre trinn og av

Lysbryter L: Av/på arbeidslys

2.2. Bruk av hastighetsbryter

Trinn 1: Lav hastighet. Brukes ved småkoking og evt. när kun en kokeplate er i bruk. Denne stilling gir lavest lydnivå.

Trinn 2: Middels hastighet. Brukes ved vanlig matlaging. Denne stilling gir det gunstigste forhold mellom avtrekskapasitet og lydnivå.

Trinn 3: Maks hastighet. Dette trinn bør velges ved steking og tilberedning av matvarer som har sterk lukt.

• Kok ikke noen ildsfarlige stoffer under kjøkkenhetten.
• Det må ikke fl amberes under kjøkkenhetten.
• La aldri stekepanne med olje/fett stå uten tilsyn.
• Det må være tilfredstillende ventilasjon av rommet om kjøkkenhetten brukes samtidig med apparater som brenner gass eller annet brennstoff.

3. Vedlikehold

Før vedlikehold skal kjøkkenhetten gjøres spenningsløs ved å trekke ut pluggen i stikkontakten.

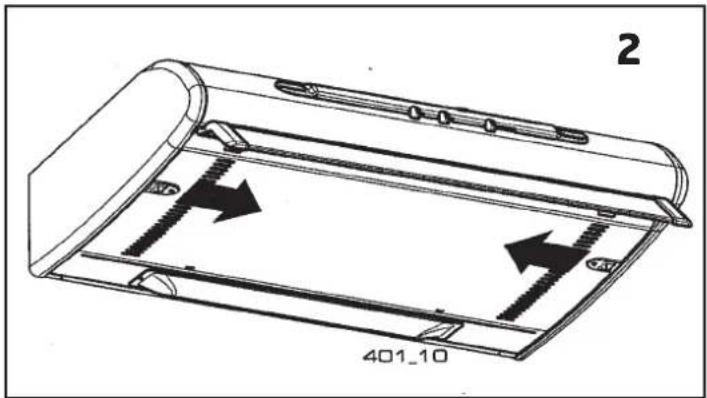

1 Fettfi lteret i metallduk skal ved normal daglig bruk vaskes i varmt, sterkt såpevann eller oppvaskmaskin min. annenhver måned. Filteret må vaskes oftere hvis kjøkkenhetten benyttes mer enn 4 timer daglig. Filteret løsnes ved å felle ned underplaten som sitter festet med to sneppertlåser som presses innover (Fig. 2). Filteret blir da tilgjengelig etter at ståltrådklipsene er fjernet (Fig. 2).

2 Kullfi Iteret (brukes kun ved resirkulering) skal ikke rengjøres. Må byttes hver 4. måned eller oftere. Fjernes ved å skru låsebrikken mot urviser og plasse-res ved å skru låsebrikken med urviser (Fig. 3). 3 Lyspærer (40W/E14) blir tilgjengelig for skifting ved å felle ned underplate (Fig. 4). 4 Rengjøring. Selve kjøkkenhetten gjøres ren etter behov med mildt fettløsende vaskemiddel og lett fuktig klut. Bruk aldri slipende vaskemidler eller rensemidler som inneholder tynnere eller alkohol.

Mangel på rengjøring som foreskrevet vil øke faren for brann dersom et uhell skulle inntreffe.

Dette produkt kommer inn under forskrift om elektrisk og elektronisk avfall (EE forskriften). Produktet skal ved fremtidig kassering leveres avfalls- deponi for gjenvinning (kostnadsfritt).

Kjøkkenhetten er beregnet for vegg, eventuelt innfelt under kjøkkenhetteskap (60 cm) eller krydderhylle. Avstand fra underkant fi liter til el-ovn må være minst 50 cm. Avstand fra underkant fi liter til gass-ovn må være min. 65 cm.

Normalt plasseres kjøkkenkjøkkenhettens underkant i nivå med underkant skap eller underkant pyntelist.

4.2. Forberedelse til utblåsningsslange/kanal

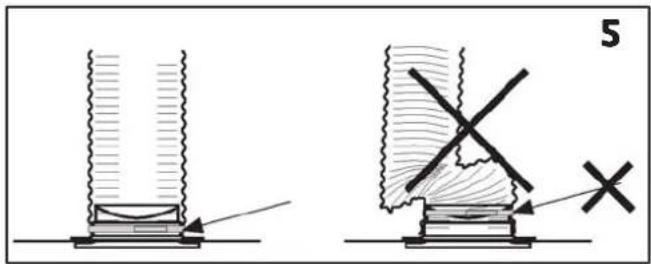

Det må lages åpning i yttervegg og eventuelt andre vegger som kanal/slange skal passere på ca 200 mm. Det samme gjelder også overskap hvis kanal/slange skal passere gjennom det. Ved utblåsning i vegg skal kanal/slange ha ca 10% fall mot yttervegg for å unngå vanninndriv. Husk at kapasiteten på kjøkkenhetten avtar jo lenger kanal og jo fl ere bøyer det er. Unngå sammenklemming av kanal/slange, Fig. 5. kjøkkenhetteslange skal ligge 30 mm fra brennbart materiale, dette oppnås enklest ved å isolere den med mineralull.

Avtrekksluften må aldri slippes ut i røkkanal eller luftesjakter som fører til oppholdsrom.

I forbindelse med utslipp av avtrekksluften må krav i byggeforskrifter følges (§ 8-52, må bl. a. ikke være til sjenanse for nabo-leilighet).

4.3. Frisklufttilførsel

Avtrekkshetten suger ut ca 250 m³ luft pr. time på maks. Til dette kreves tilsvarende uteluftåpninger på tilsammen ca 160 cm². Er boligen utstyrt med ildsted krever dette i tillegg uteluftåpning på minst 300 cm². (Byggeforskriftene 47:532).

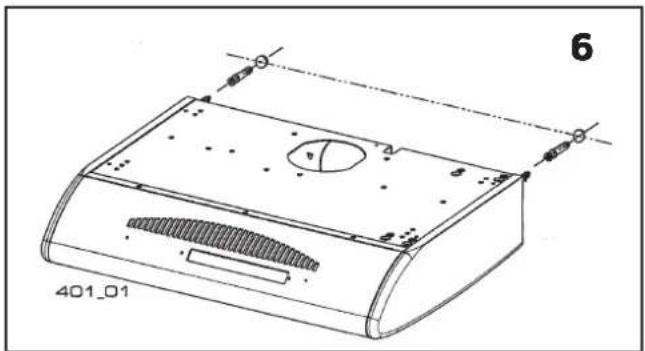

Før festehull i vegg borres, sjekk at evt. ledninger ikke kan skades. Dette kan gjøres med 2 av vedlagte skruer. Merk opp for hullene i henhold til mal på eske og skru fast skruene til de stikker ca 5 mm på utside av vegg. Ved murvegg benyttes også vedlagte murplugger, bor ∅ 8 mm hull. Hekt kjøkkenhetten inn på skruene (Fig. 6) og etterskru skruene fra innsiden av kjøkkenhetten (Fig 7). Monter vedlagte sikkerhetsbrakett over kjøkkenhetten (Fig. 8).

5

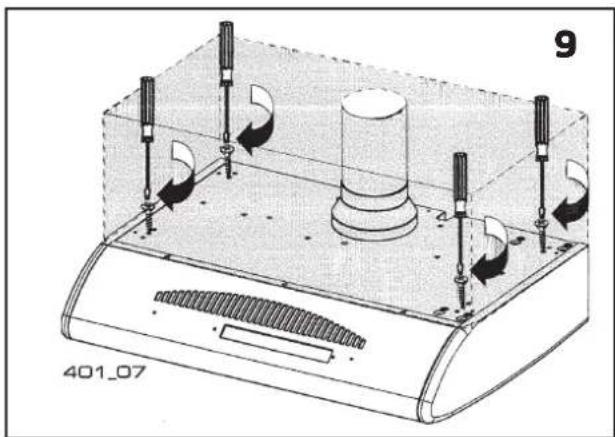

Til hjelp for korrekt avmerking av skruehull, kan mal på emballasjen brukes. Bor 4 festehull og fest hetten med vedlagte skruer fra innsiden av skapet (Fig. 9).

4.6. Tilkopling av avtrekksslange/kanal ∅ 125 mm

Kjøkkenhetten har 2 utløp for avtrekksluften, det kan velges mellom å benytte utløpet på toppen (Fig. 10) eller på baksiden (Fig. 11). Plastdekselet fl yttes til det utløpet som ikke benyttes. Avtrekksslange tapes til utløpsstuss og festes med slangeklemme. Kanal tapes til utløpsstuss.

4.7. Kjøkkenhette med kullfi Iter

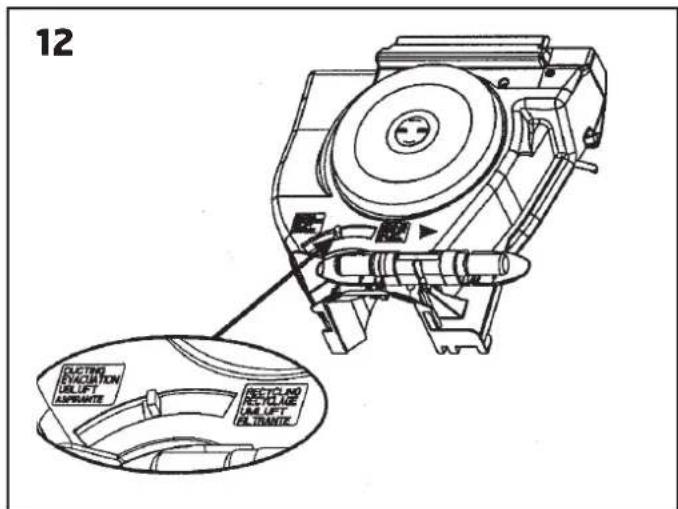

Hvis det ikke er mulig å blåse den brukte luften ut av boligen, kan et kullfi Iter (best. nr. 13660) plasseres i kjøkkenhetten. Luften vil da passere fi Iteret og blåse ut igjen i spaltene på toppen av kjøkkenhetten. Samtidig må da hendelen (Fig. 12) fl yttes i stilling resirkulasjon og begge utblåsningsåpningene lukkes med plastdekslene. Kullfi Iteret settes på plass under motoren ved å vri litt med urviser. For å komme til hendel og kullfi Iterplassering må fettfi Iter fjernes.

4.8. Elektrisk tilkobling

Kjøkkenhetten leveres med 1,5 m ledning og plugg. Dette krever en stikkontakt 10 A - 230 V plassert rett i nærheten, tilgjengelig for bruker. Kjøkkenhetten er i kl ll utførelse (dobbeltisolert) og trenger ikke jording.

4.9. Sluttkontroll

Sjekk at lys virker og at viften går normalt på alle trinn.

12 EFFECTIVE EVACUATION ULFLIFT LEAVANTRE SELECTING RECTURE ULF LIFT ELTRANTRE

Overenstemmer med følgende standarder:

Sikkerhetsstandard EN	60335-1EN 60335-2-31EN 50366
EMC standard EN 550	4-1EN55014-2EN 61000-3-2EN 61000-3-3

6. Produkt / Miljødeklarasjon

Produkt og produksjon samsvarer med gjeldende internasjonale miljøkrav som RoHS direktivet.

EE-produkter

Flexit oppfyller sine forpliktelser i henhold til Avfallsforskriften/EE-forskriften ved å være medlem av følgende returselskap:

• Renas AS for næringselektro (f.eks. avtrekksvifter, ventilasjonsaggregater)
• El-retur AS for hvitvareelektro (f.eks. baderomsvifter, kjøkkenhetter)

EE-avfall skal ikke kastes sammen med annet avfall, men ved kassering innleveres forhandler eller anvist plass på stedlig deponi/mottak.

EE-produkter er (fra 2005) merket med en overkrysset søppeldunk og inngår i et system for retur og gjenvinning og tas i mot vederlagsfritt (se side 2).
