KÄYTTÖOHJE Gourmet M Flexit

1. Turvallisuusmääräykset 18
2. Gourmet M -liesituulettimen käyttäminen 19

2.1. Tekniset tiedot 19
2.2. Nopeussäätimen käyttö 19

1. Kunnossapito 20

2. Asennus 21

4.1. Sijoitus 21
4.2. Poistoilmaputken/-kanavan valmistelu 21
4.3. Ulkoilmaliitäntä 21
4.4. Asennus seinään 21
4.5. Asennus kaapin alle 22
4.6. Poistoilmaputken/-kanavan liitäntä ∅ 125 mm 22
4.7. Aktiivihilisuodattimella varustettu liesituuletin 22
4.8. Sähköliitäntä 22
4.9. Lopputarkistus 22

1. EU-yhdenmukaisuusvakuutus CE-merkintää varten 23

2. Tuote- ja ympäristöseloste 23

Tuotteitamme kehitetään jatkuvasti, minkä vuoksi pidätämme oikeudet muutoksiin. Emme myöskään vastaa mahdollisista painovirheistä.

Liesituulettimet, joissa on sisäänrakennettu tuuletin/moottori

Flexitin mallistossa on useita liesituulettimia, joissa on sisäänrakennettu tuuletin. Tuulettimen moottoria ohjataan kolmi- tai viisiportaisella nopeudensäätimellä. Tuuletin puhaltaa imetyn ilman ulos seinässä tai katossa olevan hormin kautta. Riittävästä ilmanvaihdosta on huolehdittava varmistamalla, että raitista korvausilmaa pääsee sisään seinässä olevista tuuletusaukoista tai makuuhuoneiden ja olohuoneen ikkunoista. Kaikkien mallien mukana toimitetaan johto ja 230 voltin liitäntään sopiva pistoke.

Tähän tuotteeseen sovelletaan reklamaatio-oikeutta voimassa olevien myyntiehtojen mukaisesti. Reklamaatio-oikeus edellyttää, että tuotetta käytetään ja huolletaan oikein. Suodattimet ovat kuluvaa ainetta.

Tuotteen päällä oleva symboli osoittaa, että tätä tuotetta ei saa hävittää talousjätteiden mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun kierrätyspisteeseen. Huolehtimalla tuotteen asianmukaisesta hävittämisestä ehkäisemme omalta osaltamme ympäristölle ja terveydelle haitallisia vaikutuksia, joihin virheellinen käsittely voi johtaa. Saat lisätietoja tämän tuotteen kierrätyksestä ottamalla yhteyttä kunnan viranomaisiin, jätteidenkeräyksestä vastaavaan yritykseen tai liikkeeseen, josta olet ostanut tuotteen.

Reklamaatio, joka johtuu virheellisesta tai puutteellisesta asennuksesta suunnataan vastuulliselle asennusyritykselle. Reklamaatio-oikeus voi raueta, jos laitetta käytetään väärin tai laitteen kunnossapito laiminlyödään karkeasti.

1. Turvallisuusmääräykset

Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä

varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpit-eitä.

- Ulostuloilma on johdettava pois asianomaisen viranomaisen antamien määräysten mukaisesti.

- Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljypannuista jne.

- Lieden ja tuotteen välisen etäisyyden on oltava vähintään 40-70 cm. Tuotetta ei saa asentaa kaasulieden yläpuolelle.

- Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaihdon tai muun tyyppisen liitännän saa tehdä vain sähköalan ammattilainen.

- Ruokien liekittäminen tuotteen alla on kielletty.

- Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljypannut jne.

- Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyysinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.

- Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotettaa ilman valvontaa.

- Tuotteen käsiksi päästävät pinnat voivat kuumentua ruuanlaiton yhteydessä.

- Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

- Sähköasennuksen, kalibroinnin ja säädöt saa tehdä ainoastaan valtuutettu ammattilainen.

2. Gourmet M -liesituulettimen käyttäminen

2.1. Tekniset tiedot

Nimellisjännite/-taajuus: 230 V/50 Hz

Valaisimen enimmäisteho: 2 x 40 W – E14

Moottorin teho: 110 W

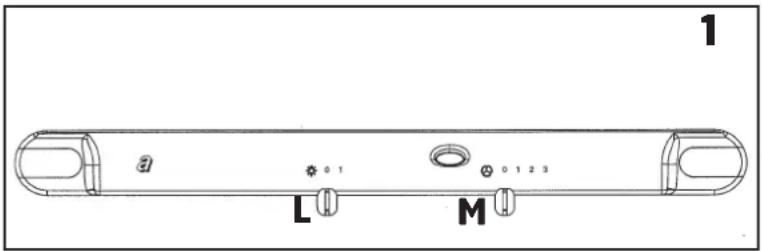

Ohjauspainikkeet (kuva 1):

Nopeussäädin M: Tuulettimen nopeuden säätö kolmelle eri tasolle sekä tuulettimen sammutus.

Valokatkaisin L: Työskentelyvalaistus päälle/pois

2.2. Nopeussäätimen käyttö

Nopeus 1: Alhainen nopeus. Käytetään haudutettaessa ja esimerkiksi silloin, kun vain yksi keittolevy on käytössä. Tämä asetus on käyntiääneltään hiljaisin.

Nopeus 2: Keskisuuri nopeus. Käytetään tavallisessa ruoanlaitossa. Tässä asetuksessa on paras imutehon ja melutason suhde.

Nopeus 3: Suurin nopeus. Käytetään paistettaessa sekä kypsennettäessä ruoka-aineita, joissa on voimakas haju.

Säädä liesituulettimen nopeus sopivaksi ennen kuin aloitat keittämisen/paistamisen. Sammuta tuuletin, kun ruoanlaiton käryt ja hajut ovat poistuneet.

• Älä kuumenna herkästi syttyviä aineita liesituulettimen alla.
• Älä myöskään liekitä ruokia liesituulettimen alla.
• Älä koskaan jätä paistinpannua valvomatta, kun siinä on öljyä/rasvaa.
• Huolehdi riittävästä ilmanvaihdosta, jos liesituuletinta käytetään samanaikaisesti kaasua tai muuta polttoainetta polttavien laitteiden kanssa.

3. Kunnossapito

Ennen kunnossapitotoimien suorittamista liesituuletin tulee irrottaa virtalähteestä irrottamalla pistoke seinästä.

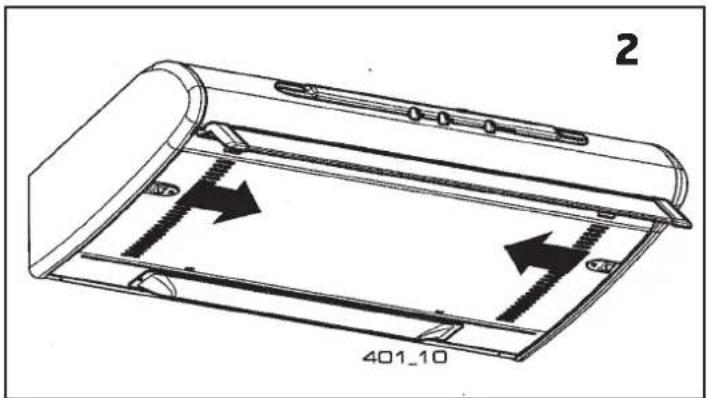

1 Rasvasuodatin. Normaalissa päivittäisessä käytössä oleva metallinen rasvasuodatin on pestävä astianpesukoneessa tai kuumassa, runsaasti pesuainetta sisältävässä vedessä vähintään joka toinen kuukausi. Suodatin on pestävä useammin, jos liesituuletinta käytetään enemmän kuin neljä tuntia päivässä. Suodatin poistetaan irrottamalla ensin liesituulettimen pohjalevy painamalla sen kahta kiinnityssalpaa sisäänpäin (kuva 2). Suodattimeen pääsee sitten käsiksi poistamalla teräslankapuristimet (kuva 2).

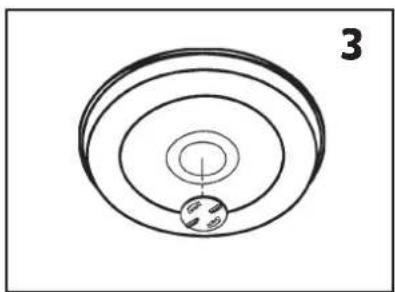

2 Aktiivihiilisuodatinta (käytetään vain palautettaessa ilma takaisin huoneeseen) ei puhdisteta, vaan se on vaihdettava vähintään neljän kuukauden välein. Aktiivihiilisuodatin poistetaan kiertämällä lukkolevyä vastapäivään ja asetetaan paikoilleen kiertämällä lukkolevyä myötäpäivään (kuva 3).

3 Lamput (40 W/E14) vaihdetaan irrottamalla ensin pohjalevy (kuva 4).

4 Puhdistus. Liesituulettimen runko puhdistetaan tarvittaessa miedolla, rasvaa irrottavalla pesuaineella ja kostealla liinalla. Älä koskaan käytä hankaavia pesuaineita tai mitään puhdistusaineita, joissa on liuottimia tai alkoholia.

Puhdistusohjeiden puutteellinen noudattaminen lisää tulipalon vaaraa onnet-tomuuden sattuessa.

Tähän tuotteeseen sovelletaan sähkö- ja elektroniik-karomua koskevaa asetusta (SER-asetus). Käytöstä poistettu tuote tulee viedä kierrätysasemalle (veloituksetta).

2 401_10

Liesituuletin on tarkoitettu asennettavaksi seinään. Myös upotusasennus liesituuletinkaapin (60 cm) tai maustehyllyn alle on mahdollinen. Etäisyys suodattimen pohjasta sähkölieteen on oltava vähintään 50 cm. Etäisyys suodattimen pohjasta kaasulieteen on oltava vähintään 65 cm.

Tavallisesti liesituulettimen pohja asetetaan samalle tasolle kaapin tai koristelistan alalaidan kanssa.

4.2. Poistoilmaputken/-kanavan valmistelu

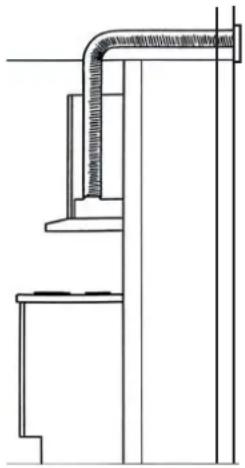

Ulkoseinään ja mahdollisiin muihin seiniin, joiden läpi kanava/putki kulkee, on tehtävä läpimitaltaan noin 200 mm:n aukko. Myös yläkaappiin on tehtävä vastaavanlainen aukko, jos kanava/putki kulkee sen läpi. Jos poistoilma ohjataan ulos seinän läpi, kanava-/putkiasennukseen on tehtävä ulkoseinää kohti viettävä, noin 10 %:n kaato. Siten estetään veden pääsy sisätiloihin kanavan/putken kautta. Huomaa, että liesituulettimen kapasiteetti on sitä pienempi, mitä pidempi kanava on ja mitä enemmän siinä on mutkia. Älä jätä kanavaa/putkea puristuksiin, kuva 5. Liesituulettimen putken on oltava vähintään 30 mm:n etäisyydellä palavista materiaaleista. Tämä vaatimus on helpoin täyttää eristämällä putki mineraalivillalla.

Poistoilmaa ei saa päästää savu- tai ilmanvaihtohormeihin, joista ilma kulkeutuu asunnon muihin huoneisiin. Valitun poistoilmatoteutuksen on noudatettava rakentamismääräyksiä (siitä ei muun muassa saa koitua haittaa naapu-rihuoneistoille).

4.3. Ulkoilmaliitäntä

Liesituuletin imee enintään noin 250 m ^3 ilmaa tunnissa. Asunnon korvausilmarakojen pinta-alan on tällöin oltava yhteensä noin 160 cm ^2 . Jos asunnossa on tulensija, asunnossa on oltava lisäksi yksi vähintään 300 cm ^2 :n korvausilmarako (rakennusmääräykset 47:532). Katso myös NBI:n tulensijoja koskeva rakennustiedote A552.135.

4.4. Asennus seinään

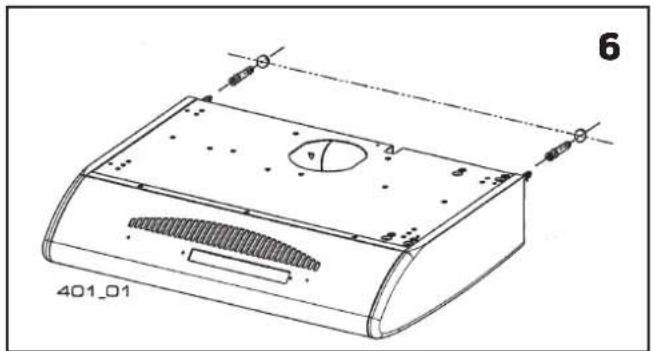

Ennen kiinnitysreikien poraamista seinään on varmistettava, etteivät seinässä olevat johdot pääse vahingoittumaan. Tarkistukseen voidaan käyttää kahta mukana toimitettua ruuvia. Merkitse reiät pakkauksessa olevien mittojen mukaan ja kiristä ruuveja, kunnes niistä on näkyvissä enää noin 5 mm. Kiviseinässä tulee käyttää mukana toimitettuja kiviseinätulppia. Kiviseinään porattavien reikien halkaisija on 8 mm. Ripusta liesituuletin ruuveihin (kuva 6) ja kiristä ruuvit liesituulettimen sisäpuolelta (kuva 7). Asenna mukana toimitettu turvahela liesituulettimen yläpuolelle (kuva 8).

5

4.5. Asennus kaapin alle

Ruuvinreikien poraamisessa voi käyttää apuna pakkaukseen merkittyjä mittoja, jotta reiät saadaan sijoitettua oikeisiin kohtiin. Poraa neljä kiinnitysreikää ja kiinnitä liesituuletin kaapin sisäpuolelta käyttämällä mukana toimitettuja ruuveja (kuva 9).

4.6. Poistoilmaputken/-kanavan liitäntä ∅ 125 mm

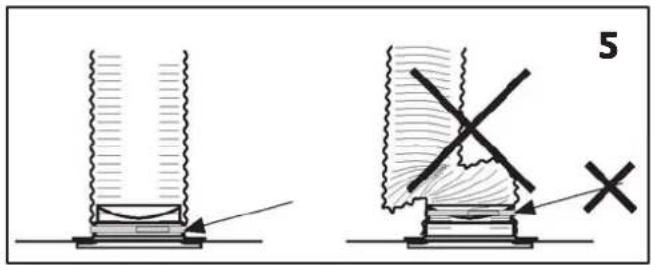

Liesituulettimessa on kaksi poistoilmaliitäntää: yksi yläreunassa (kuva 10) ja toinen takana (kuva 11). Siirrä muovinen suojus siihen liitäntään, jota ei käytetä. Poistoletku: kiinnitä poistoletku poistoliitäntään teipillä ja kiristä tiiviiksi letkunkiristimellä. Poistokanava: kiinnitä kanava poistoliitäntään teipillä.

4.7. Aktiivihilisuodattimella varustettu liesituuletin

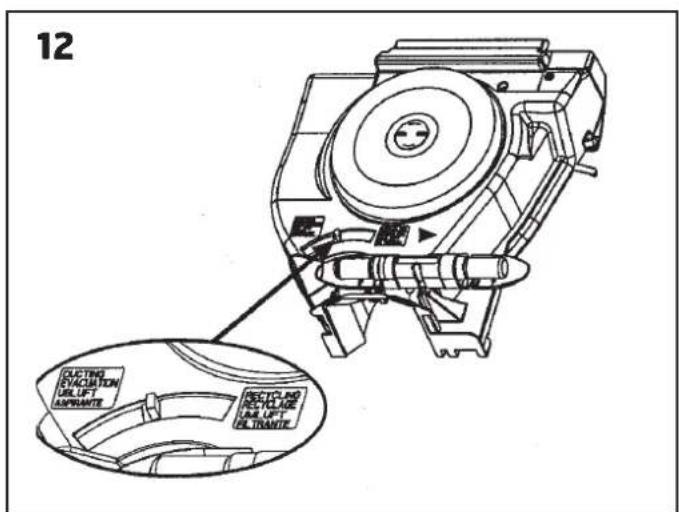

Jos poistoilmaa ei ole mahdollista puhaltaa ulos asunnosta, liesituulettimeen voi asentaa aktiivihiilisuodattimen (tilausnumero 13660). Tällaisessa asennuksessa ilma kulkee suodattimen läpi ja puhaltuu ulos liesituulettimen päällä olevasta venttiilistä. Lähtöosa (kuva 12) on tällöin siirrettävä kierrätysasentoon ja kummankin poistoliitännän aukko peitettävä muovisuojuksella. Aseta hiilisuodatin paikoilleen moottorin alle kiertämällä hieman myötäpäivään. Lähtöosaan ja aktiivihiilisuodattimeen pääsee käsiksi irrottamalla ensin rasvasuodattimen.

4.8. Sähköliitäntä

Liesituulettimen mukana toimitetaan 1,5 metrin johto sekä sähköpistoke. Lähettyvillä on oltava virtalähteeksi soveltuva 10 A:n, 230 V:n pistorasia. Tämä liesituuletin on luokan II (suojaeristetty) sähkölaite eikä siten vaadi maadoitusta.

4.9. Lopputarkistus

Tarkista, että valot toimivat ja että tuuletin toimii normaalisti kaikilla nopeusasetuksilla.

5. EU-yhdenmukaisuusvakuutus CE-merkintää varten

Vahvistamme tuotteen täyttävän seuraavien direktiivien/standardien vaatimukset:

LVD 2006/95/EY Pienjännitedirektiivi

2004/108/EY Sähkömagneettinen yhteensopivuus (EMC)

Valmistaja Faber spa., V.le XIII Luglio, 160 - 60044 Fabriano, Italia

Tyyppi Gourmet MW

Menu

M

Täyttää seuraavien

standardien vaatimukset:

Turvallisuusstandardi EN 60335-1EN 60335-2-31EN 50366

EMC-standardi EN 55014-1EN55014-2EN 61000-3-2EN 61000-3-3

6. Tuote- ja ympäristöseloste

Tuote ja tuotanto ovat voimassaolevien kansainvälisten ympäristönormien mukaiset ja täyttävät muun muassa RoHS-direktiivin vaatimukset.

SER-tuotteet

(sähkö- ja elektroniikkatuotteet)

Flexit täyttää sähkö- ja elektroniikkaromua koskevat säädökset olemalla seuraavien kierrätysyritysten jäsen:

• Renas AS teollisuuselektroniikan kierrätykseen (esimerkiksi poistoilmapuhaltimet, ilmanvaihtokoneet)
• El-retur AS kodinkone-elektroniikan kierrätykseen (esimerkiksi kylpyhuonetuulettimet, liesituulettimet)

Sähkö- ja elektroniikkaromua ei saa hävittää muiden jätteiden mukana, vaan se on palautettava jälleenmyyjälle tai toimitettava sähkö- ja elektroniikkaromulle osoitettuun paikkaan hävitystä/keräystä varten.

Sähkö- ja elektroniikkatuotteet on vuodesta 2005 lähtien merkitty jäteastialla, jonka yli on vedetty rasti, ja niille on olemassa oma palautus- ja kierrätysjärjestelmä. Käytöstä poistetut tuotteet vastaanotetaan maksutta (katso sivu 2).

FLEXIT®

Flexit AS, Televeien 15, N-1870 ∅rje www.flexit.no
