Spiskåpor med integrerad fläkt/motor

Flexit har en serie spiskåpor med integrerad fläkt. Spiskåpans hastighetsreglerare styr fläktmotorn i tre eller fem steg. Den förbrukade luften blåses ut genom vägg eller över tak. För att garantera tillräcklig ventilation måste frisk luft tillföras utifrån genom ventiler i vägg eller fönster i sovrum och vardagsrum. Alla modeller levereras färdiga med kabel och kontakt för anslutning till 230 V.

På den här produkten gäller reklamationsrätt i enlighet med gällande försäljningsvillkor – under förutsättning att produkten används och underhålls korrekt. Filter är förbrukningsmaterial.

Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall.

Den ska istället lämnas där man återvinner elektrisk och elektronisk utrustning.

Genom att sörja för korrekt avfallshantering av apparaten kommer du att bidra till att förebygga de negativa konsekvenserna för miljö och hälsa som felaktig hantering kan leda till. För mer information om återvinning av denna produkt, kontakta kommunen, renhållningsbolaget eller den affär där du har köpt produkten.

Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monteringsföretag. Reklamationsrätten kan bortfalla vid felaktig användning eller grov försummelse av aggregatets underhåll.

1. Säkerhetsföreskrifter

Läs noga igenom denna bruker och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten.

Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

• Avledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från tex gas- eller braskaminer, ved- eller oljepannor etc.
• Avståndet mellan spis och produkt måste vara 40–70 cm. Spisvakt får inte monteras över gasspis.
• För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.
• Att flambera under produkten är inte tillåtet.

• Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, tex gasspis, gas- eller braskaminer, ved- eller oljepannor etc.

• Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.

• Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
• Åtkomliga delar av produkten kan bli heta i samband med matlagning.
• Risken för brandspridning ökar om inte rengöring sker så ofta som anges.
• Elektrisk installation, kalibrering och justering skall utföras av behörig fackman.

2. Så använder du Menu-M

2.1. Teknisk data

Märkspänning/frekvens: 230 V/50 Hz

Max lampeffekt: 2 x 40 W - E14

Motoreffekt: 135 W

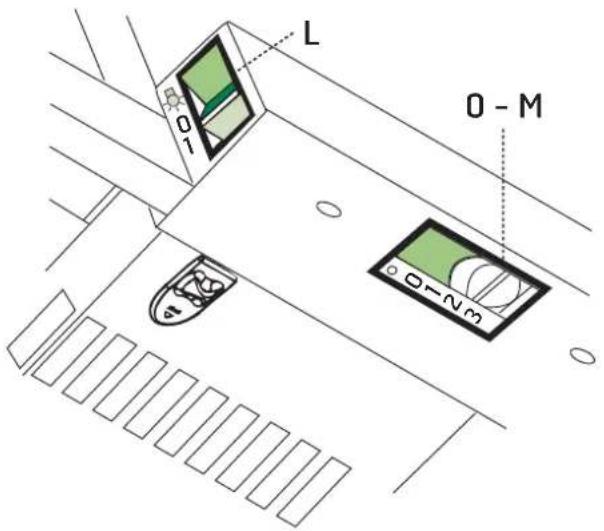

Reglageknappar (fi gur 1):

Ljusbrytare L: Arbetsbelysning av/på

Fläktbrytare 0: Fläkt av/på

Hastighetsbrytare M: Reglerar fl äkthastighe- ten i tre steg

Dessutom är fl äkten utrustad med en mikrobrytare som ser till att belysningen och fl äkten automatiskt ställs in på brytarnas inställda värden när skärmen dras ut.

2.2. Användning av hastighetsbrytare

Steg 1: Låg hastighet. Används vid sjudning och ev. när endast en kokplatta används. Denna inställning ger lägst ljudnivå.

Steg 2: Mellanhastighet. Används vid vanlig matlagning. Denna inställning ger det bästa förhållandet mellan utsugskapacitet och ljudnivå.

Steg 3: Maxhastighet. Detta steg bör väljas vid stekning och matlagning med livsmedel med stark lukt.

Innan du börjar koka/steka måste skärmen dras ut helt och fl äkthastigheten ställas in på önskat steg. Skruva av fl äkten när matos eller lukt inte längre förekommer.

Koka inte några brandfarliga ämnen under fl äkten. Det är inte heller tillåtet att fl ambera under fl äkten. Låt aldrig en stekpanna med olja/fett stå obevakad. Om fl äkten används samtidigt som apparater som bränner gas eller annat bränsle måste rummet ha tillfredsställande ventilation.

Inför underhåll ska fl äkten göras spänningslös genom att dra ut nätkontakten.

1. Fettfi ltret (fi lterkassetten) i metall ska vid normal daglig användning tvättas i varmt, starkt såpavatten eller i diskmaskin minst varannan månad. Filtret måste tvättas oftare om fl äkten används mer än fyra timmar om dagen. Ta loss fi ltret genom att dra ut skärmen helt och fälla ned fi ltret med hjälp av knappen på fi lterkassettens högra sida.

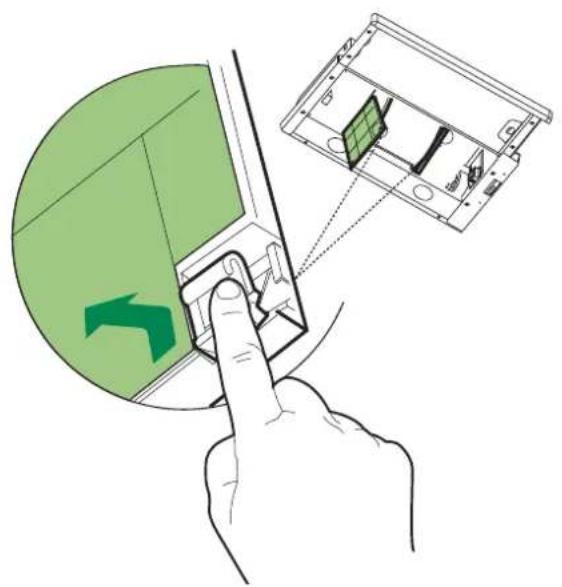

2. Kolfi ltret (används endast vid recirkulation) ska inte rengöras. Måste bytas ut var fjärde månad eller oftare. Ta av metallfi ltret för att komma åt de två kolfi lter som sitter på var sin sida av fl äkten/motorn. Ta bort kolfi ltren genom att lossa fästklämmorna, se fi gur 3.

3. Lamporna (40 W/E14) kan bytas ut genom att ta bort fi Iterkassetten av metall eller genom att lossa en skruv på varje plastglas med en skruvmejsel (fi gur 4).

4. Rengöring. Själva fl äkten rengörs efter behov med ett milt fettupplösande tvättmedel och en fuktig trasa. Använd aldrig slipande tvättmedel eller rengöringsmedel som innehåller tinner eller alkohol.

Brist på rengöring enligt föreskrift kommer att öka risken för brand om det skulle inträffa en olycka.

3.1. Förbrukningsvaror

Lampor (vanlig försäljningsvara) – normal leveranstid Kolfi Iter (art-nr 55566) – 4 månaders leveranstid

Använd fl äktens artikelnummer som referens (13645) när du kontaktar en återförsäljare.

Köksfl äkten är konstruerad för vägg nedanför (infälld i) ett standardöverskåp (60 cm).

Avståndet från fi ltrets nederkant till elugn måste vara minst 50 cm.

Avståndet från fi ltrets nederkant till gasugn måste vara minst 65 cm.

Normalt placeras köksfl äktens nederkant i nivå med skåpets eller dekorationslistens nederkant.

4.2. Förberedelse för utblåsningsslang/kanal

Du måste göra en öppning på ca 200 mm i ytterväggen och eventuellt andra väggar som kanal/slang ska passera. Detsamma gäller för överskåpet om kanal/slang ska passera genom det. Vid utblåsning i vägg ska kanal/slang ha ca 10 % fall mot yttervägg för att förhindra att vatten tränger in. Tänk på att fl äktens kapacitet minskar ju längre kanalen är och ju fl er böjar den har. Kläm inte ihop kanal/slang. Fläktslang ska ligga 30 mm från brännbart material – enklast är att isolera den med mineralull.

Alternativt kan luften recirkuleras genom att använda kolfi Iter – då kan luften blåsa ut över skåpet.

Frånluften får aldrig släppas ut i rökkanal eller luftschakt som leder till vardagsrum.

I samband med utsläpp av frånluften måste kraven i byggföreskrifterna följas (§ 8–52 måste bl.a. inte vara olämpligt för grannlägenhet).

4.3. Friskluftstillförsel

Utsugskåpan suger ut ca 250 m³ luft per timme på max. För detta krävs motsvarande utomhusluftöppningar på totalt ca 160 cm². Om bostaden har en eldstad krävs dessutom en utomhusluftöppning på minst 300 cm² (Byggföreskrifterna 47:532). Se även NBI:s bygginformationsblad A552.135 om eldstadsregler.

4.4. Färdigställande av överskåp

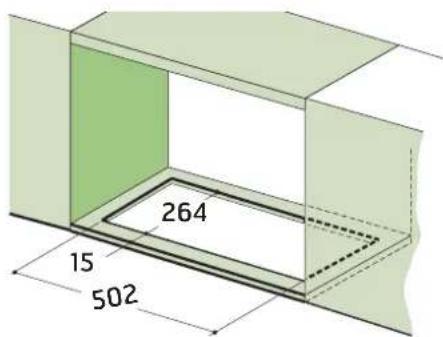

Överskåpets botten måste tas bort helt eller så skärs en öppning ut i enlighet med fi gur 3. En öppning med en diameter på 200 mm för kanal/slang måste skäras ut i hyllor och topp. Elkontakten placeras med fördel i skåpets övre hörn. Skär ut ett hål i det övre hörnet på 120 x 120 mm.

264 15 502

Figur 3

4.5. Montering i överskåp

Montering på sidovägg

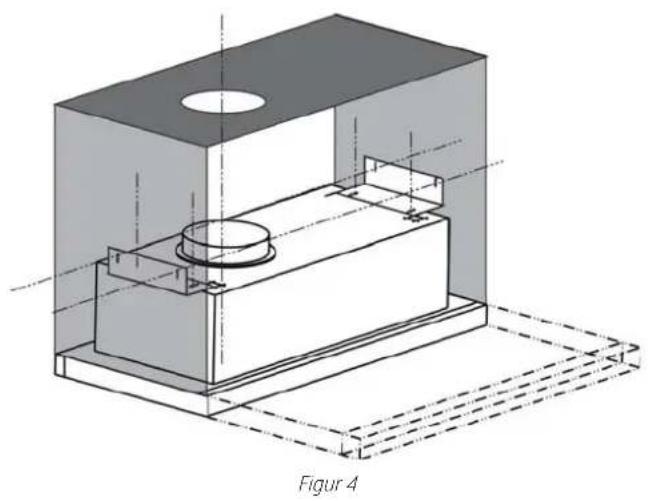

Denna monteringsmetod används där skåpets botten är borttagen eller där en öppning är gjord som i fi gur 1. För upp käpans topp genom öppningen i skåpets botten (fi gur 4). Skruva fast de två medföljande fästvinklarna i hålen på sidan ovanpå käpan. Skjuv upp käpan mot skåpet till rätt position och markera hålen för att skruva fast i skåpsväggarna. Skruva fast fästvinklarna i skåpet (fi gur 5). Fästvinklarna kan anpassas med hjälp av avlånga spår.

Montering med snabbklämmor

Denna metod kan endast användas vid öppning. För upp käpans topp genom öppningen tills snabbklämmorna snäpper på plats. Fäst käpan genom att dra åt fästskruvarna under/inne i käpan, se fi gur 5.

4.6. Fästning under hylla

Hyllans underkant måste vara 135 mm från skåpets botten (fi gur 4). Välj fyra hål på käpans topp och borra motsvarande fyra hål med en diameter på 4,5 mm i hyllan. Se fi gur 6. Skruva sedan fast käpan med de medföljande fyra skruvarna 4,2 x 44.

4.7. Anslutning utsugsslang/kanal ∅ 125 mm

Sätt backspjället på plats. Tejpa utsugsslangen på utloppsstussen och fäst med slangklämma. Tejpa kanalen på utloppsstussen.

4.8. Fläkt med kolfi Iter

Om det inte är möjligt att blåsa ut den förbrukade luften från bostaden kan kolfi Iter placeras i fl äkten. Då kommer luften att passera fi ltret och blåsa ut igen i nippeln högst upp på fl äkten. Då måste en öppning göras i skåpets ovansida för att luften ska komma in i rummet igen.

Fläkten levereras med 1,5 m kabel och kontakt. Det krävs en stickkontakt 10 A, 230 V i närheten och tillgänglig för användning. Fläktens utförande är i klass II (dubbelisolerad) och kräver ingen jordning.

4.10. Slutkontroll

Kontrollera att belysningen fungerar och att fl äkten fungerar normalt på alla steg.

5. EU-intyg för CE-märkning.

Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv/standarder:

LVD 2006/95/CE Lågspänningsdirektivet

2004/108/CE Elektromagnetisk kompatibilitet (EMC)

Tillverkare Faber spa., V.le XIII Luglio, 160 - 60044 Fabriano, Italien

Typ

Gourmet-MW

Menu-M

Överensstämmer med

följande standarder:

Säkerhetsstandard EN	60335-1EN 60335-2-31EN 50366
EMC standard EN 550	4-1EN55014-2EN 61000-3-2EN 61000-3-3

6. Produkt/miljödeklaration

Produkt och produktion uppfyller gällande internationella miljökrav som RoHS-direktivet.

EE-produkter

(elektriska och elektroniska produkter)

Flexit uppfyller avfallsförordningarna/EE-föreskriften genom medlemskap i följande återvinningsbolag:

- Renas AS för industrielektronik (t.ex. frånluftsfl äktar, ventilationsaggregat)

- El-retur AS för vitvaruelektronik (t.ex. badrumsfl äktar, köksfl äktar)

EE-avfall får inte kasseras tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering/insamling.

EE-produkter är (från 2005) märkta med en överkryssad soptunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt (se sidan 5).
