KÄYTTÖOHJE Menu M Flexit

1. Turvallisuusmääräykset 18
2. Menu-M-liesituulettimen käyttäminen 19

2.1. Tekniset tiedot 19
2.2. Nopeussäätimen käyttö 19

1. Kunnossapito 20

3.1. Kuluvat osat 20

1. Asennus 21

4.1. Sijoitus 21
4.2. Poistoilmaputken/-kanavan valmistelu 21
4.3. Ulkoilmaliitäntä 21
4.4. Yläkaapin valmistelu 21
4.5. Asennus yläkaappiin 22
4.6. Asennus hyllyn alle 22
4.7. Poistoilmaputken/-kanavan liitäntä ∅ 125 mm 22
4.8. Aktiivihilisuodattimella varustettu liesituuletin 22
4.9. Sähköliitäntä 22
4.10. Lopputarkistus 22

1. EU-yhdenmukaisuusvakuutus CE-merkintää varten...23

2. Tuote- ja ympäristöseloste 23

Tuotteitamme kehitetään jatkuvasti, minkä vuoksi pidätämme oikeudet muutoksiin. Emme myöskään vastaa mahdollisista painovirheistä.

Liesituulettimet, joissa on sisäänrakennettu tuuletin/moottori

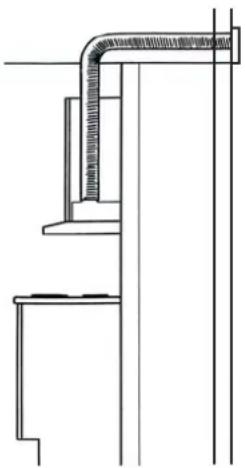

Flexitin mallistossa on useita liesituletti-mia, joissa on sisäänrakennettu tuuletin. Tuulettimen moottoria ohjataan kolmi- tai viisiportaisella nopeudensäätimellä. Tuuletin puhaltaa imetyn ilman ulos seinässä tai katos-sa olevan hormin kautta. Riittävästä ilman-vaihdosta on huolehdittava varmistamalla, että raitista korvausilmaa pääsee sisään seinässä olevista tuuletusaukoista tai makuu-huoneiden ja olohuoneen ikkunoista. Kaikkien mallien mukana toimitetaan johto ja 230 voltin liitäntään sopiva pistoke.

Tähän tuotteeseen soveletaan reklamaatio-oikeutta voimassa olevien myyntiehtojen mukaisesti. Reklamaatio-oikeus edellyttää, että tuotetta käytetään ja huolletaan oikein. Suodattimet ovat kuluvaa ainetta.

Tuotteen päällä oleva symboli osoittaa, että tätä tuotetta ei saa hävittää talousjätteiden mukana, vaan se on toimitettava sähkö- ja elektroniikkaromun kierrätyspisteeseen.

Huolehtimalla tuotteen asianmukaisesta hävittämisestä ehkäisemme omalta osaltamme ympäristölle ja terveydelle haitallisia vaikutuksia, joihin virheellinen käsittely voi johtaa. Saat lisätietoja tämän tuotteen kierrätyksestä ottamalla yhteyttä kunnan viranomaisiin, jätteidenkeräyksestä vastaavaan yritykseen tai liikkeeseen, josta olet ostanut tuotteen.

Reklamaatio, joka johtuu virheellisestä tai puutteellisesta asennuksesta suunnataan vastuulliselle asennusyritykselle. Reklamaatio-oikeus voi raueta, jos laitetta käytetään väärin tai laitteen kunnossapito laiminlyödään karkeasti.

1. Turvallisuusmääräykset

Lue nämä käyttö- ja asennusohjeet huolellisesti läpi, varsinkin turvallisuusmääräykset, ennen tuotteen asentamista ja käytön aloittamista.

Säilytä käyttöohjeet myöhempää käyttöä

varten tai annettavaksi edelleen henkilölle, jolle luovutat tuotteen.

Katkaise virransyöttö tuotteeseen ennen minkäänlaisia puhdistus- tai hoitotoimenpit-eitä.

- Ulostuloilma on johdettava pois asianomaisen viranomaisen antamien määräysten mukaisesti.

- Ulostuloilmaa ei saa johtaa savuhormeihin, joita käytetään savukaasujen poistamiseen esim. kaasukamiinoista tai takoista, puu- tai öljypannuista jne.

- Lieden ja tuotteen välisen etäisyyden on oltava vähintään 40-70 cm. Tuotetta ei saa asentaa kaasulieden yläpuolelle.

- Vaaran välttämiseksi kiinteän asennuksen, pistokkeen vaihdon tai muun tyyppisen liitännän saa tehdä vain sähköalan ammattilainen.

- Ruokien liekittäminen tuotteen alla on kielletty.

- Riittävästä ilmankierrosta on huolehdittava, jos tuotetta käytetään tilassa, jossa samaan aikaan käytetään muuta kuin sähköenergiaa tarvitsevia laitteita. Tällaisia ovat mm. kaasuhella, kaasukamiina/takka, puu-/öljypannut jne.

- Tuotetta saavat käyttää 8 vuotta täyttäneet ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittunut henkinen tai fyysinen toimintakyky, heikentynyt tuntoaisti tai puutteellinen kokemus tai tietämys, jos heille kerrotaan, kuinka tuotetta on tarkoitus käyttää.

- Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tuotettaa ilman valvontaa.

- Tuotteen käsiksi päästävät pinnat voivat kuumentua ruuanlaiton yhteydessä.

- Tulipalon riski kasvaa, jos puhdistusta ei tehdä suositellun aikataulun mukaisesti.

- Sähköasennuksen, kalibroinnin ja säädöt saa tehdä ainoastaan valtuutettu ammattilainen.

2. Menu-M-liesituulettimen käyttäminen

2.1. Tekniset tiedot

Nimellisjännite/-taajuus: 230 V/50 Hz Valaisimen enimmäisteho: 2 x 40 W – E14 Moottorin teho: 135 W

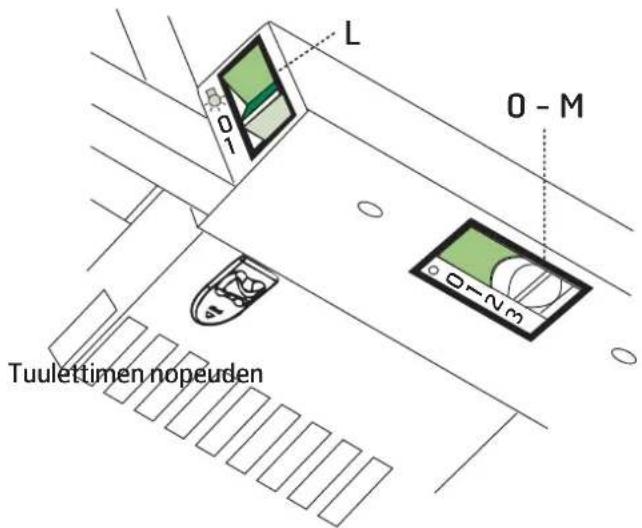

Ohjauspainikkeet (kuva 1):

Valokatkaisin L: Työskentelyvalaistus päälle/pois

Tuulettimen katkaisin 0: Tuuletin päälle/pois Nopeussäädin M:

säätö kolmelle eri tasolle

Lisäksi tuulettimessa on mikrokytkin, joka kytkee valaistuksen ja tuulettimen automaattisesti niille säädettyihin tiloihin, kun lippa vedetään ulos.

2.2. Nopeussäätimen käyttö

Nopeus 1: Alhainen nopeus. Käytetään haudutettaessa ja esimerkiksi silloin, kun vain yksi keittolevy on käytössä. Tämä asetus on käyntiääneltään hiljaisin.

Nopeus 2: Keskisuuri nopeus. Käytetään tavallisessa ruoanlaitossa. Tässä asetuksessa on paras imutehon ja melutason suhde.

Nopeus 3: Suurin nopeus. Käytetään paistettaessa sekä kypsennettäessä ruoka-aineita, joissa on voimakas haju.

Ennen kuin aloitat keittämisen/paistamisen vedä liesituulettimen lippa kokonaan ulos ja säädä tuulettimen nopeus sopivaksi. Sammuta tuuletin, kun ruoanlaiton käryt ja hajut ovat poistuneet.

Älä kuumenna herkästi syttyviä aineita liesituulettimen alla. Älä myöskään liekitä ruokia liesituulettimen alla. Älä koskaan jätä paistinpannua valvomatta, kun siinä on öljyä/rasvaa. Huolehdi riittävästä ilmanvaihdosta, jos liesituuletinta käytetään samanaikaisesti kaasua tai muuta polttoainetta polttavien laitteiden kanssa.

L O - M Tuulettimen nopeuden

Kuvo 1

Ennen kunnossapitotoimien suorittamista liesituuletin tulee irrottaa virtalähteestä irrottamalla pistoke seinästä.

1. Rasvasuodatin (suodatinpatruuna). Normaalissa päivittäisessä käytössä oleva metallinen rasvasuodatin on pestävä astianpesukoneessa tai kuumassa, runsaasti pesuainetta sisältävässä vedessä vähintään joka toinen kuukausi. Suodatin on pestävä useammin, jos liesituuletinta käytetään enemmän kuin neljä tuntia päivässä. Irrota suodatin vetämällä lippa kokonaan ulos ja vapauttamalla suodatin painamalla suodatin-patruunan oikealla puolella olevaa painiketta.

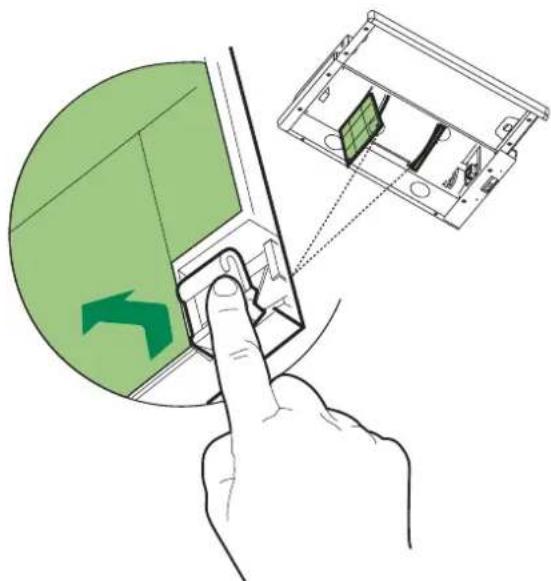

2. Aktiivihilisuodatinta (käytetään vain palautettaessa ilma takaisin huoneeseen) ei puhdisteta, vaan se on vaihdettava vähintään neljän kuukauden välein. Irrota metallinen suodatin, jotta pääset käsiksi kummallakin puolella tuuletinta/moottoria sijaitsevaan kahteen aktiivihilisuodattimeen. Poista aktiivihilisuodattimet irrottamalla kiinnityspuristimet, katso kuva 3.

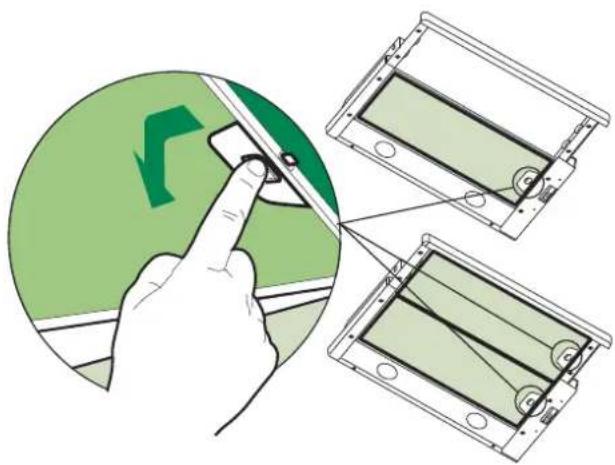

3. Lamput (40 W / E14) voidaan vaihtaa poistamalla metallinen suodatinpatruuna tai löysäämällä kustakin muovilasista yksi ruuvi ruuvimeisselillä (kuva 4).

4. Puhdistus. Liesituulettimen runko puhdistetaan tarvittaessa miedolla, rasvaa irrottavalla pesuaineella ja kostealla liinalla. Älä koskaan käytä hankaavia pesuaineita tai mitään puhdistusaineita, joissa on liuottimia tai alkoholia.

Puhdistusohjeiden puutteellinen noudattaminen lisää tulipalon vaaraa onnettomuuden sattuessa.

3.1. Kuluvat osat

Lamput (vakiovalikoiman tuote) – normaali toimitusaika Aktiivihilisuodatin (art-nr 55566) – 4 kk:n toimitusaika

Ilmoita viitteenä liesituulettimen tuotenumero (13645), kun otat yhteyttä jälleenmyyjään.

Liesituuletin on tarkoitettu asennettavaksi seinään, osittain upotettuna vakiomuotoiseen yläkaappiin (60 cm).

Etäisyys suodattimen pohjasta sähkölieteen on oltava vähintään 50 cm.

Etäisyys suodattimen pohjasta kaasulieteen on oltava vähintään 65 cm.

Tavallisesti liesituulettimen pohja asetetaan samalle tasolle kaapin tai koristelistan alalaidan kanssa.

4.2. Poistoilmaputken/-kanavan valmistelu

Ulkoseinään ja mahdollisiin muihin seiniiin, joiden läpi kanava/putki kulkee, on tehtävä läpimitaltaan noin 200 mm:n aukko. Myös yläkaappiin on tehtävä vastaavanlainen aukko, jos kanava/putki kulkee sen läpi. Jos poistoilma ohjataan ulos seinän läpi, kanava-/putkiasennukseen on tehtävä ulkoseinää kohti viettävä noin 10 %:n kaato. Siten estetään veden pääsy sisätiloihin kanavan/putken kautta. Huomaa, että liesituulettimen kapasiteetti on sitä pienempi, mitä pidempi kanava on ja mitä enemmän siinä on mutkia. Älä jätä kanavaa/putkea puristuksiin. Liesituulettimen putken on oltava vähintään 30 mm:n etäisyydellä palavista materiaaleista. Tämä vaatimus on helpoin täyttää eristämällä putki mineraalivillalla.

Vaihtoehtoisesti liesituulettimeen voi asentaa aktiivihilisuodattimen, jolloin ilman voi palauttaa huo-neilmaan. Tällöin ilmaa puhaltuu ulos kaapin päältä.

Poistoilmaa ei saa päästää savu- tai ilmanvaihtohormeihin, joista ilma kulkeutuu asunnon muihin huoneisiin.

Valitun poistoilmatoteutuksen on noudatettava rakentamismääräyksiä (siitä ei muun muassa saa koitua haittaa naapurihuoneistoille).

4.3. Ulkoilmaliitäntä

Liesituuletin imee enintään noin 250 m³ ilmaa tunnissa. Asunnon korvausilmarakojen pinta-alan on tällöin oltava yhteensä noin 160 cm². Jos asunnossa on tulensija, asunnossa on oltava lisäksi yksi vähintään 300 cm²:n korvausilmarako (rakennusmääräykset 47:532). Katso myös NBI:n tulensijoja koskeva rakennustiedote A552.135.

4.4. Yläkaapin valmistelu

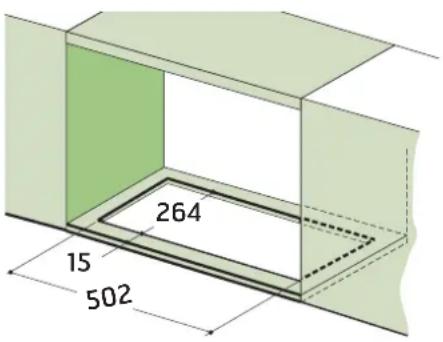

Kaapin pohjalevy on poistettava kokonaan. Vaihtoehtoisesti siihen voi leikata aukon kuvan 3 mukaisesti. Hyllyihin ja ylälevyyn on tehtävä läpimitaltaan noin 200 mm:n aukko kanavaa/putkea varten. Virtapistoke kannattaa sijoittaa kaapin yläkulmaan. Leikkaa yläkulmaan reikä, joka on suuruudeltaan 120 x 120 mm.

264 15 502

Kuva 3

4.5. Asennus yläkaappiin

Asentaminen kaapin sivuseinään

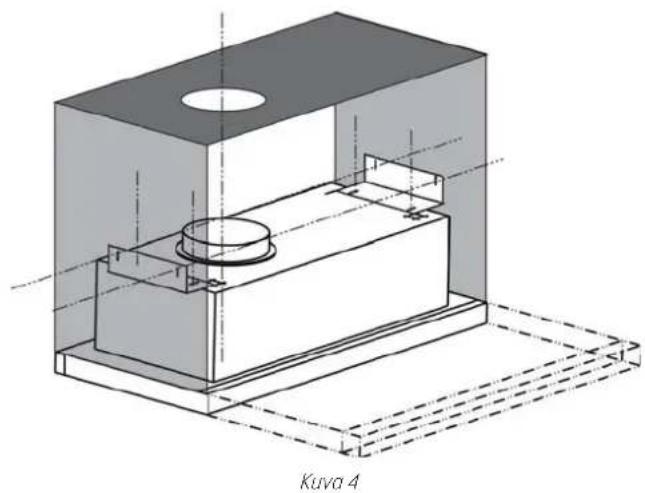

Tätä asennustapaa voidaan käyttää, kun kaapin pohjalevy on poistettu tai siihen on tehty aukko kuvan 1 mukaisesti. Työnnä liesituulettimen yläosa kaappiin kaapin pohjassa olevan aukon kautta (kuva 4). Kiinnitä mukana toimitetut kaksi kulmarautaa liesituulettimen yläpinnan laidoilla oleviin reikiin ruuveilla. Työnnä liesituuletin oikealle korkeudelle ja merkitse kaapin seiniin reiät kiinnitystä varten. Ruuvaa kulmaraudat kiinni kaappiin (kuva 5). Kulmaraudoissa on pitkät urat kiinnityskohdan hienosäätöä varten.

Asennus pikaliittimien avulla

Tätä asennustapaa voidaan käyttää vain kaappiin, jonka pohjalevy on paikoillaan mutta siihen on tehty aukko. Työnnä liesituulettimen yläosa kaappiin kaapin pohjassa olevan aukon kautta, kunnes pikaliittimet napsahtavat kiinni. Kiinnitä liesituuletin kiristämällä sen alalaidassa/sisäpuolella olevat kiinnitysruuvit, katso kuva 5.

4.6. Asennus hyllyn alle

Hyllyn alalaidan on oltava 135 mm:n korkeudella kaapin pohjasta (kuva 4). Valitse liesituulettimen yläpinnalta neljä reikää ja poraa hyllyyn niitä vastaavat neljä kiinnitysreikää. Porattavien reikien halkaisija on 4,5 mm. Katso kuva 6. Kiinnitä liesituuletin mukana toimitetulla neljällä ruuvilla (4,2 x 44).

4.7. Poistoilmaputken/-kanavan liitäntä ∅ 125 mm

Aseta takavedonestin paikoilleen. Poistoletku: kiinnitä poistoletku poistoliitäntään teipillä ja kiristä tiiviiksi letkunkiristimellä. Poistokanava: kiinnitä kanava poistoliitäntään teipillä.

4.8. Aktiivihilisuodattimella varustettu liesituuletin

Jos poistoilmaa ei ole mahdollista puhaltaa ulos asunnosta, liesituulettimeen voi asentaa aktiivihilisuodattimen. Tällöin ilma kulkee suodattimen läpi ja puhaltuu ulos liesituulettimen päällä olevasta venttiilistä. Kaapin yläpintaan on tehtävä reikä, josta ilma pääsee kiertämään takaisin huoneeseen.

4.9. Sähköliitäntä

Liesituulettimen mukana toimitetaan 1,5 metrin johto sekä sähköpistoke. Lähettyvillä on oltava virtalähteeksi soveltuva 10 A:n, 230 V:n pistorasia. Tämä liesituuletin on luokan II (suojaeristetty) sähkölaite eikä siten vaadi maadoitusta.

Tarkista, että valot toimivat ja että tuuletin toimii normaalisti kaikilla nopeusasetuksilla.

5. EU-yhdenmukaisuusvakuutus CE-merkintää varten

Vahvistamme tuotteen täyttävän seuraavien direktiivien/standardien vaatimukset:

LVD 2006/95/EY Pienjännitedirektiivi

2004/108/EY Sähkömagneettinen yhteensopivuus (EMC)

Valmistaja Faber spa., V.le XIII Luglio, 160 - 60044 Fabriano, Italia

Tyyppi Gourmet-MW

Menu-M

Täyttää seuraavien

standardien vaatimukset:

Turvallisuusstandardi EN 60335-1EN 60335-2-31EN 50366

EMC-standardi EN 55014-1EN55014-2EN 61000-3-2EN 61000-3-3

6. Tuote- ja ympäristöseloste

Tuote ja tuotanto ovat voimassaolevien kansainvälisten ympäristönormien mukaiset ja täyttävät muun muassa RoHS-direktiivin vaatimukset.

SER-tuotteet

(sähkö- ja elektroniikkatuotteet)

Flexit täyttää sähkö- ja elektroniikkaromua koskevat säädökset olemalla seuraavien kierrätysyritysten jäsen:

• Renas AS teollisuuselektroniikan kierrätykseen (esimerkiksi poistoilmapuhaltimet, ilmanvaihtokoneet)
• El-retur AS kodinkone-elektroniikan kierrätykseen (esimerkiksi kylpyhuone- ja liesituulettimet)

Sähkö- ja elektroniikkaromua ei saa hävittää muiden jätteiden mukana, vaan se on palautettava jälleenmyyjälle tai toimitettava sähkö- ja elektroniikkaromulle osoitettuun paikkaan hävitystä/keräystä varten.

Sähkö- ja elektroniikkatuotteet on vuodesta 2005 lähtien merkitty jäteastialla, jonka yli on vedetty rasti, ja niille on olemassa oma palautus- ja kierrätysjärjestelmä. Käytöstä poistetut tuotteet vastaanotetaan maksutta (katso sivu 5).

FLEXIT®

Flexit AS, Televeien 15, N-1870 ∅rje www.flexit.no
