Kjøkkenhetter med integrert vifte/motor

Flexit har en serie kjøkkenhetter med integrert vifte. Hastighetsregulatoren på kjøkkenhetten styrer viftemotoren i 3 eller 5 trinn. Den brukte luften blåses ut gjennom vegg eller over tak. For å sikre tilstrekkelig ventilasjon må frisk luft tilføres utenfra gjennomventiler i vegg eller vinduer i soverom og oppholdsrom. Alle modeller leveres ferdig med ledning og plug for tilkobling til 230V.

På dette produkt gjelder reklamasjonsrett i henhold til gjeldende salgsbetingelser - forutsatt at produktet er riktig brukt og vedlikeholdt. Filter er forbruksmatriell.

Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr.

Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvensene for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligs kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Reklamasjon som skyldes feilaktig eller mangelfull montering rettes til det ansvarlige monteringsfirmaet. Reklamasjonsretten kan bortfalle ved feilaktig bruk eller grov forsømmelse av vedlikeholdet av anlegget.

1. Sikkerhetsforskrifter

Les nøye gjennom denne bruker og monteringsveiledningen og spesielt sikkerhetsforskriftene før du installerer og begynner å bruke produktet.

Lagre brukerveiledningen for senere bruk eller til den som eventuelt overtar produktet etter deg.

Gjør produktet strømløst før all form for rengjøring og pleie.

• Avledning av utblåsningsluften må utføres i samsvar med gjeldende offentlige forskrifter.
• Utblåsningsluften kan ikke ledes inn i røykkanaler som blir brukt til å avlede røykgasser fra f.eks. gasskaminer, peiser, vedovner, oljekjeler, osv.
• Avstanden mellom komfyren og produktet må være 40-70 cm. Komfyrvakt kan ikke monteres over gasskomfyr.
• For å unngå at det oppstår fare skal fast installasjon, utskifting av kabel eller annen type tilkobling utføres av en fagperson.
• Det er ikke tillatt å flambere under avtrekshetten.

• Rommet må ha tilstrekkelig lufttilførsel när avtrekkshetten er i bruk samtidig med produkter som bruker annen energi enn strøm, f.eks. gasskomfyrer, gasskaminer, peiser, vedovner, oljekjeler osv.

• Produktet kan brukes av barn fra åtte år og personer med nedsatt mental, sensorisk eller fysisk evne eller som mangler erfaring og kunnskap hvis de informeres om hvordan produktet er tenkt å bli brukt.

• Barn skal ikke leke med produktet. Rengjøring og vedlikehold av produktet skal ikkeutføres av barn uten tilsyn.
• Lett tilgjengelige deler av produktet kan bli varme i forbindelse med matlagning.
• Faren for brannspredning øker hvis ikke avtrekkshetten blir rengjort så ofte som angitt.
• Elektrisk installasjon, kalibrering og justering skal kun utføres av autorisert fagperson.

2. Slik bruker du Menu-M

2.1. Tekniske data

Merkespenning/frekvens: 230 V/50 Hz

Maks lampe-effekt: 2X40 W - E14

Motoreffekt: 135

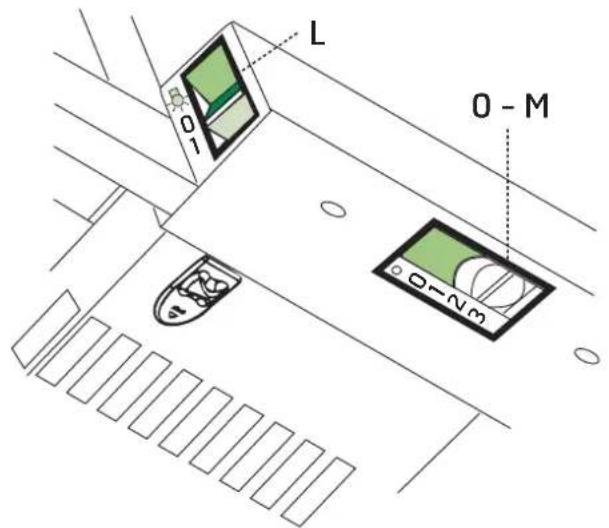

Betjeningsknapper (fi g. 1):

Lysbryter L: Av/på arbeidslys

Viftebryter 0: Av/på vifte

Hastighetsbryter M: Regulerer viftehastigheten i tre trinn

I tillegg er ventilatoren utstyrt med en mikrobrytere som sørger for at lys og vifte automatisk innstilles på bryternes innstilte verdier når skjermen trekkes ut.

2.2. Bruk av hastighetsbryter

Trinn 1: Lav hastighet. Brukes ved småkoking og evt. när kun en kokeplate er i bruk. Denne stilling gir lavest lydnivå.

Trinn 2: Middels hastighet. Brukes ved vanlig matlaging. Denne stilling gir det gunstigste forhold mellom avtrekkskapasitet og lydnivå.

Trinn 3: Maks hastighet. Dette trinn bør velges ved steking og tilberedning av matvarer som har sterk lukt.

Før koking/steking tar til må skjermen trekkes helt ut og viftehastigheten settes på ønsket trinn.

Kok ikke noen ildsfarlige stoffer under ventilatoren.

Det må være tilfredstillende ventilasjon av rommet om ventilatoren brukes samtidig med apparater som brenner gass eller annet brennstoff.

W

Før vedlikehold skal ventilatoren gjøres spenningsløs ved å trekke ut pluggen i stikkontakten.

1. Fettfi lteret (fi lterkassetten) i metall skal ved normal daglig bruk vaskes i varmt, sterkt såpevann eller oppvaskmaskin min. annenhver måned. Filteret må vaskes oftere hvis ventilatoren benyttes mer enn 4 timer daglig. Filteret løsnes ved å trekke skjermen helt ut og felle ned fi lteret ved hjelp av knappen på fi lterkassettens høyre side.

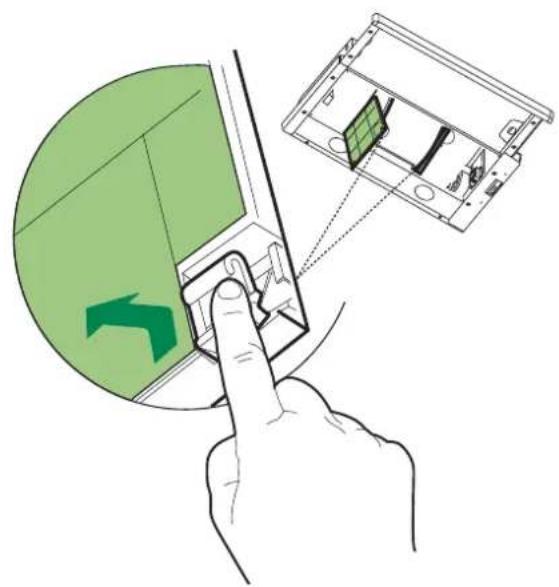

2. Kullfi Iteret (brukes kun ved resirkulering) skal ikke rengjøres. Må byttes hver fjerde måned eller oftere. Ta av metallfi Iteret for å komme til de to kullfi Itrene som sitter på hver sin side av vifte/motor. Fjern kullfi Itrene ved å løsne festeklipsene, se fi gur 3.
3. Lyspærer (40W/E14) blir tilgjengelig for skifting ved å fjerne fi Iterkasetten av metall eller ved å løsne en skrue på hvert av plastglassene med et skrujern (fi g. 4).
4. Rengjøring. Selve ventilatoren gjøres ren etter behov med mildt fettløsende vaskemiddel og lett fuktig klut. Bruk aldri slipende vaskemidler eller rensemidler som inneholder tynner eller alkohol.

Mangel på rengjøring som foreskrevet vil øke faren for brann dersom et uhell skulle inntreffe.

3.1. Forbruksvarer

Lyspærer (vanlig forhandlervare) - Normal levetid Kullfi Iter (art. nr. 55566) - 4 månders levetid

Ved henvendelser til forhandler, benytt ventilatorens artikkelnummer som referanse (13645).

Kjøkkenventilatoren er beregnet for vegg, under (innfelt i) standard overskap (60 cm).

Avstand fra underkant fi Iter til el-ovn må være minst 50 cm.

Normalt plasseres kjøkkenventilatorens underkant i nivå med underkant skap eller underkant pyntelist.

4.2. Forberedelse til utblåsningsslange/kanal

Det må lages åpning i yttervegg og eventuelt andre vegger som kanal/slange skal passere på ca 200 mm. Det samme gjelder også overskap hvis kanal/slange skal passere gjennom det. Ved utblåsning i vegg skal kanal/slange ha ca 10% fall mot yttervegg for å unngå vanninndriv. Husk at kapasiteten på ventilatoren avtar jo lenger kanal og jo fl ere bøyer det er. Unngå sammenklemming av kanal/slange. Ventilatorslange skal ligge 30 mm fra brennbart materiale, dette oppnås enklest ved å isolere den med mineralull.

Alternativt kan luften resirkuleres ved bruk av kullfi Iter, luften kan da blåse ut over skapet.

Avtrekksluften må aldri slippes ut i røkkanal eller luftesjakter som fører til oppholdsrom.

I forbindelse med utslipp av avtrekksluften må krav i byggeforskrifter følges (§ 8-52, må bl.a. ikke være til sjenanse for naboleilighet).

4.3. Frisklufttilførsel

Avtrekkshetten suger ut ca 250 m3 luft pr. time på maks. Til dette kreves tilsvarende uteluftåpninger på tilsammen ca 160 cm2. Er boligen utstyrt med ildsted krever dette i tillegg uteluftåpning på minst 300 cm2. (Byggeforskriftene 47:532). Se også NBI byggdetaljblad A 552.115 vedr. ildstedregler.

4.4. Klargjøring av overskap

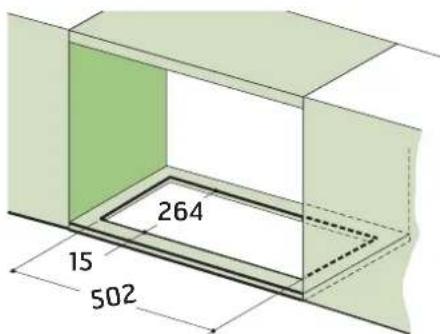

Bunnen i overskap må fjernes helt eller åpning skjæres ut som i fi gur 3. Åpning på ∅ 200 mm for kanal/slange må skjæres ut i hyller og topp. Det er gunstig å plassere el.kontakt i øverste hjørne av skapet. Skjær ut et hull i øverste hjørne på 120x120 mm.

4.5. Montering i overskap

Festing til sidevegg

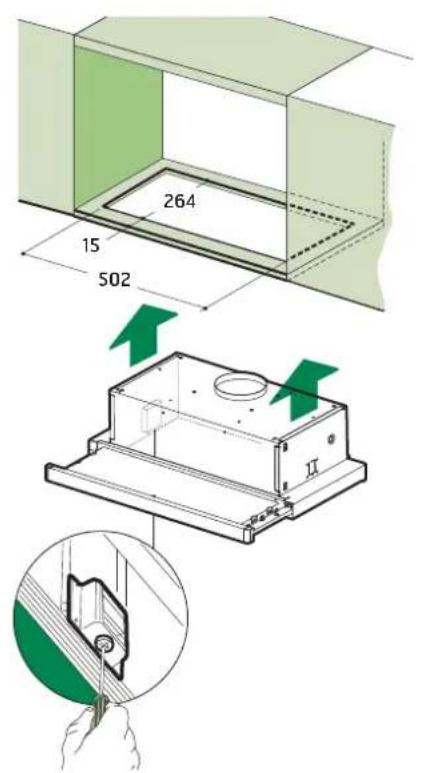

Denne festemetoden benyttes dersom bunnen i skapet er fjernet eller det er foretatt utsparing som i fi g. 1. Før toppen av hetten opp gjennom åpningen i bunn av skapet (fi g. 4).

264 15 502

Figur 3

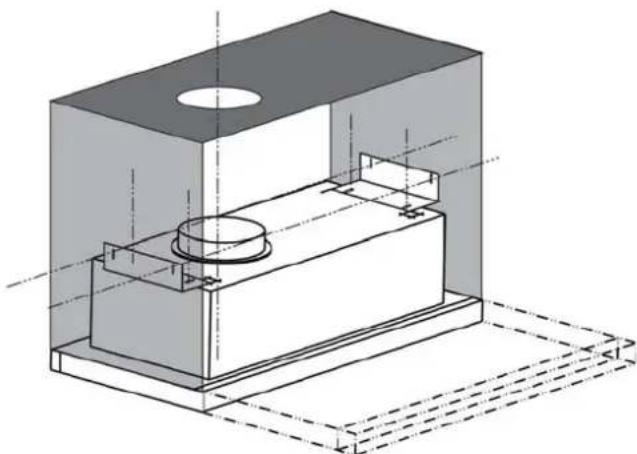

Vedlagte 2 stk festevinkler skrues i hullene på siden ovenpå hetten. Hetten skyves opp mot skapet i riktig posisjon og hull for fastskruing mot skapvegger avmerkes. Festevinklene skrues så fast i skapet (fi g. 5). Festevinklene har avlange spor slik at tilpasning kan foretas.

Festing med hurtigklemmer

Metoden kan kun benyttes ved utsparring.

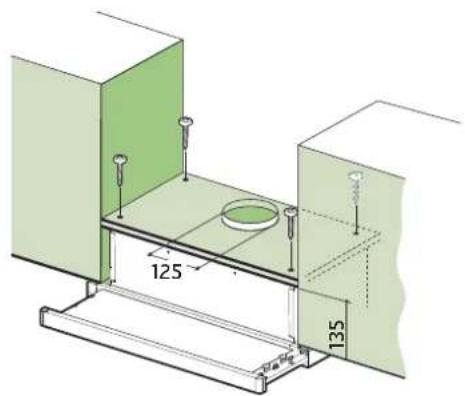

Før toppen av hetten opp gjennom åpningen til hurtigklemmene smetter på plass. Fest hetten ved å stramme festeskruene under/inne i hetten, se fi g. 5.

Sett på plass tilbakeslagsspjeld. Avtrekksslange teipes så til utløpsstuss og festes med slangeklemme. Kanal teipes til utløpsstuss.

Hvis det ikke er mulig å blåse den brukte luften ut av boligen, kan kullfi Iter plasseres i ventilatoren. Luften vil da passere fi Iteret og blåse ut igjen i nippelen på toppen av ventilatoren. Det må da skjøres åpning i toppen av skapet for at luften skal komme inn i rommet igjen.

4.9. Elektrisk tilkopling

Dette krever en stikkontakt 10 A - 230 V plassert rett i nærheten, tilgjengelig for bruker.

Ventilatoren er i kl ll utførelse (dobbeltisolert) og trenger ikke jording.

4.10. Sluttkontroll

Sjekk at lys virker og at viften går normalt på alle trinn.

264 15 502 11

Figur 5

125 135

Figur 6

5. Samsvarserklæring C.E.

følgende standarder:

Sikkerhetsstandard EN	60335-1EN 60335-2-31EN 50366
EMC standard EN 550	4-1EN55014-2EN 61000-3-2EN 61000-3-3

6. Produkt / Miljødeklarasjon

Produkt og produksjon samsvarer med gjeldende internasjonale miljøkrav som RoHS direktivet.

EE-produkter

Flexit oppfyller sine forpliktelser i henhold til Avfallsforskriften/EE-forskriften ved å være medlem av følgende returselskap:

- Renas AS for næringselektro (f.eks. avtrekksvifter, ventilasjonsaggregater)

- El-retur AS for hvitvareelektro (f.eks. baderomsvifter, kjøkkenventilatorer)

EE-avfall skal ikke kastes sammen med annet avfall, men ved kassering innleveres forhandler eller anvist plass på stedlig deponi/mottak.

EE-produkter er (fra 2005) merket med en overkrysset søppeldunk og inngår i et system for retur og gjenvinning og tas i mot vederlagsfritt (se side 5).
