Produkttyp	Vinkelslip
Varumärke	Malmbergs
Modell	AN846B
Max slipskivdiameter	125 mm
Märkt ineffekt	850 W
Uteffekt	490 W
Obelastat varvtal	11000 rpm
Spindelgänga	M14
Vikt (utan kabel)	Cirka 1,9 kg
Säkerhetsklass	Klass II (dubbelisolerad)
Strömkälla	Nätansluten (med sladd)
Handtag	Sidohandtag, monterbart vänster eller höger
Skyddskåpa	Justerbar, ingår
Spindellås	Ja
Maskinhuvudrotation	90° steg
Avsedd användning	Kapning, grovbearbetning, borstning av metall och sten; slipning/polering med godkända verktyg
Skivmontering	Hållarfläns med O-ring, klämmutter
Återstartsskydd	Strömbrytaren måste stängas av efter strömavbrott
Ingående tillbehör	Handtag, skyddskåpa, tvåhålsnyckel

Vanliga frågor - AN846B Malmbergs

Hur byter jag slipskivan?

Först, dra ur nätsladden. Tryck på spindellåsknappen för att låsa spindeln. Använd tvåhålsnyckeln för att lossa klämmuttern. Byt skivan, se till att hålet passar hållarflänsen. Dra åt klämmuttern ordentligt.

Vad är den maximala skivdiametern jag kan använda?

Den maximala slipskivdiametern är 125 mm. Använd alltid skivor klassade för minst maskinens obelastade varvtal på 11 000 rpm.

Kan jag använda en kapskiva för grovbearbetning?

Nej, använd aldrig en kapskiva för grovbearbetning. Kapskivor är inte utformade för sidotryck och kan gå sönder. Använd en slipskiva för grovbearbetning.

Vilken skyddsutrustning ska jag använda?

Använd alltid skyddsglasögon och hörselskydd. Dessutom använder du skyddshandskar, stadiga skor, hjälm och ett förkläde vid behov. Dammet som genereras kan vara skadligt, så använd ett dammfilter om det behövs.

Hur monterar jag skyddskåpan?

Dra ur sladden. Placera skyddskåpan på spindelkragen. Justera dess läge så att den skyddar dig från gnistor, dra sedan åt skruven. Den slutna sidan måste alltid vara vänd mot operatören.

Kan jag rotera maskinhuvudet?

Ja, maskinhuvudet kan roteras i 90° steg. Skruva loss de fyra skruvarna, rotera huvudet försiktigt utan att ta bort det, dra sedan åt skruvarna igen. Detta möjliggör bättre placering av På/Av-brytaren.

Vad ska jag göra om nätsladden är skadad?

Om sladden är skadad eller kapas under arbete, rör inte sladden. Dra omedelbart ur kontakten. Använd aldrig maskinen med en skadad sladd; låt en kvalificerad reparatör byta ut den.

Kan jag använda slipen för våtkapning?

Nej, maskinen är avsedd för torrkapning/slipning endast. Använd inte vatten. För kapning av sten krävs en kapskena.

Hur förhindrar jag att maskinen startar om efter ett strömavbrott?

Vid strömavbrott eller när du drar ur sladden, lås omedelbart På/Av-brytaren och ställ den i avstängt läge. Detta förhindrar oavsiktlig omstart när strömmen återkommer.

Vilka tillbehör finns till denna slip?

Godkända tillbehör inkluderar lamellskivor för böjda ytor, kapskena för sten och en kapställning. Använd alltid tillbehör klassade för maskinens varvtal.

BRUKSANVISNING AN846B Malmbergs

Underlåtenhet att följa föreskrifterna i manualen kan leda till elstöt, brand och/eller personskada.

Spara manualen för framtida bruk.

Termen "elverktyg" syftar i dessa varningar till ditt elnätsdrivna elverktyg (med sladd) eller ditt batteridrivna elverktyg (utan sladd).

1) Elsäkerhet

a) Spänningen på elverktyget måste överensstämma med eluttaget. Stickproppen får aldrig modifieras. Använd inte stickproppsadapter med jordat elverktyg. Detta kommer att minska risken för elstötar.
b) Undvik att komma i kontakt med jordade ytor, såsom: rör, radiatorer och kylanläggningar. Du löper större risk att få en elstöt om din kropp är jordad.
c) Exponera inte elektriska maskiner för regn eller våta förhållanden.

Vatten som tränger in i elverktyg kan leda till ökad risk för elstöt.

d) Var inte för våldsam med anslutningssladden. Bär aldrig maskinen i sladden och dra inte i sladden för att dra ut stickproppen ur vägguttaget. Se till att sladden inte utsätts för värme, olja, vassa kanter eller rörliga delar. Skadad sladd ska bytas omedelbart. Skadad eller ihoptrasslad sladd ökar risken för elstöt.
e) Vid användning av elektriska maskiner utomhus ska alltid en förlängningssladd godkänd och avsedd för utomhusbruk användas. En sådan förlängningssladd minskar risken för elstöt.
f) Om det är nödvändigt att använda elverktyget i en fuktig miljö, använd felströmsskydd eller jordfelsbrytare. Användning av felströmsskydd eller jordfelsbrytare minskar risken för elstöt.

2) Undvik personskador

a) Använd skyddsutrustning. Använd alltid skyddsglasögon. Andningsskydd, halksäkra skor, hjälm och hörselskydd ska användas när så är tillämpligt.
b) Undvik oavsiktlig start. Försäkra dig om att strömbrytaren står i AV-läge (0) innan du sätter i stickproppen i eluttaget och/eller sätter i batterierna. Det inbjuder till olyckor att bära maskinen med fingret på startknappen och att sätta stickproppen i vägguttaget på maskiner med startknappen intryckt.
c) Tag bort inställningsnycklar och justerverktyg från maskinen innan du slår på strömbrytaren. En nyckel som sitter kvar på en roterande del av maskinen kan orsaka personskador.
d) Sträck dig inte. Se till att alltid stå stadigt så att du har bra balans. Bra fotfäste och balans ger bättre kontroll över maskinen i oväntade situationer.
e) Om dammuppsamlande tillbehör finns ska dessa vara korrekt anslutna och användas på rätt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror.

3) Användning och skötsel av elverktyg

a) Förvara elverktyg som inte används utom räckhåll för barn och tillåt inte personer som är ovana med elverktyg samt inte läst dessa instruktioner att använda elverkyget. Elverktyg är farliga i händerna på ovana användare.
b) Kontrollera att rörliga delar sitter korrekt på plats och inte kärvar, att inga delar är trasiga och att inget annat förhållande föreligger som kan påverka maskinens funktion. Skadad maskin ska repareras innan den används. Många olyckor inträffar p.g.a dåligt skötta elverktyg.
c) Håll skärande verktyg vassa och rena. Korrekt skötta maskiner med vassa skärytor fungerar bättre och är lättare att kontrollera.
d) Låt endast en behörig person utföra reparationer. Använd endast reservdelar som tillverkaren rekommenderar för just din apparat. Detta kommer att garantera att säkerhetsstandarden på elverktyget behålls.

TEKNISKA SPECIFIKATIONER

Skiv-/rondellstorlek ∅: Max. 125 mm

Märkeffekt: 850W

Uteffekt: 490W

Varvtal: 11 000 rpm

Spindelgänga: M 14

Vikt utan kabel: Cirka 1,9 kg

Säkerhetsklass:

ANVÄNDNINGSOMRÅDE

Apparaten är avsedd för kapning, grovslipning och finslipning av metall- och stenmaterial utan användning av vatten. För att kapa i sten krävs en kapningsguide.

Elektroniska maskiner kan användas för slipning och putsning med de godkända sandpappersverktygen.

FÖR DIN SÄKERHET

Att arbeta säkert med den här maskinen är endast möjligt om man har läst bruks- och säkerhetsanvisningarna noggrant och när instruktionerna följs. Innan du använder maskinen för första gången, be någon demonstrera hur den används.

Använd skyddsglasögon och hörselskydd.

Använd ytterligare skydd för din säkerhet, • såsom skyddshandskar, stadiga skor, hjälm och förkläde.

Damm som bildas under arbete kan vara • skadligt för hälsan, lättantändligt och/eller explosivt. Särskilda säkerhetsåtgärder krävs.

Om kabeln är skadad eller om den har ka-• pats under arbetet får den absolut inte röras. Dra genast ut stickproppen ur eluttaget. Använd aldrig maskinen om kabeln är skadad.

Sätt fast arbetsstycket. Använd skruvtvingar • eller liknande för att hålla arbetsstycket på plast. Detta är mycket mer säkert än att hålla fast det förhand.

Håll alltid kabeln bakom maskinen.

Stäng alltid av maskinen och vänta tills den • är stilla innan du lägger den ifrån dig.

Vid ett strömavbrott eller om stickproppen • skulle dras ut, lås upp strömbrytaren ome-delbart och ställ den på 0, så att den inte startar plötsligt och okontrollerat.

- Maskinen får endast användas för torrkapning och torrslipning.

- Använd alltid maskinen med handtaget monterat.

- Arbeta inte med material som innehåller asbest.

- Använd endast kapskivor/sliprondeller vars högsta tillåtna hastighet är minst lika mycket som maskinens tomgångshastighet.

Skydda kapskivan från slag, stötar och fett.

- Se till att skivan/rondellen inte har kontakt med arbetsstycket innan brytaren är tillslagen.

- Håll händerna borta från roterande delar.

- Notera åt vilket håll skivan roterar. Håll alltid maskinen så att gnistor och damm flyger iväg från kroppen.

- Flygande gnistor uppstår när du slipar i metall, så försäkra dig om att ingen skadas. På grund av brandrisken så ska inga lättantändliga material finnas i närheten av den zon där gnistorna flyger.

Blockering av kapskivan leder till att maski-• nen plötsligt rycker till. Om detta inträffar, stäng genast av maskinen.

- Observera dimensionerna på sliprondellen. Diametern på hålet måste passa i stödflänsen. Använd inte adapter.

- Använd inte kapskivor för grovslipning. Lägg inget sidotryck på kapskivorna.

Observera tillverkarens instruktioner angå-• ende montering och användning av kapskivor/sliprondeller.

- WARNING! Kapskivan fortsätter att snurra efter att maskinen har stängts av.

- Fäst inte maskinen i ett skruvstäd.

- Tillåt aldrig barn att använda maskinen.

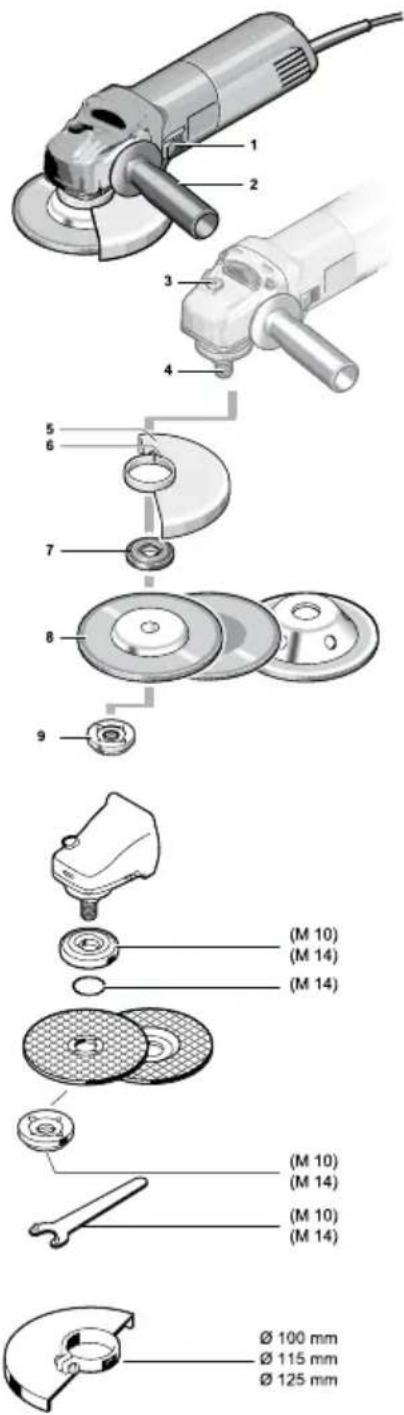

BESKRIVNING AV DELAR

1. Strömbrytare
2. Sidohandtag
3. Låsknapp till spindel
4. Spindel
5. Sprängskydd
6. Skruv
7. Stödfläns (för M14 spindel med O-ring)
8. Kapskiva/sliprondell
9. Spännmutter

Dra ut stickproppen ur eluttaget innan du utför arbete på maskinen.

Sprängskydd

Sprängskyddet (5) måste vara påmonterad när du använder sliprondell eller kapskiva. Placera sprängskyddet på spindel. Justera sprängskyddets läge beroende på vad som passar för just det arbetet. Justera sprängskyddet med skruven (6). Den stängda sidan av sprängskyddet måste alltid peka mot användaren.

Handtag

Handtaget måste alltid vara påmonterad när du använder maskinen.

Skruva i handtaget (2) på den högra eller den vänsta sidan om maskinhuvudet beroende på vald arbetsmetod.

MONTERING AV KAPSKIVOR & SLIPRONDELLER

Dra ut stickproppen ur eluttaget innan du utför arbete på maskinen.

Använd endast kapskivor/sliprondeller vars högsta tillåtna hastighet är minst lika mycket som maskinens tomgångshastighet. Sliprondeller och kapskivor blir väldigt varma under användning, vidrör dem inte förrän de har svalnat. Rengör spindeln och alla delar som ska monteras på maskinen. För montering/demontering och lossandet av kapskivor/sliprondeller, lås spindeln (4) med låsknappen till spindeln (3). Aktivera låsknappen till spindeln endast när spindeln är helt still!

Sliprondell och kapskiva

Observera dimensionerna på sliprondellen. Diametern på hålet måste passa stödfläns (M 14), (M 10). Använd inte adapter.

För montering, se illustration till vänster.

Skruva på spännmuttern (9) och dra åt med spännyckeln.

Stödfläns till spindel (M 14)

En O-ring (plastdel) sätts i stödflänsen (7) runt spindeln. Om O-ringen saknas eller är skadad, måste den ersättas innan stödflänsen monteras.

Efter montering av kapskiva/sliprondell men innan du slår på strömmen, kontrollera att skivan/rondellen är rätt monterad och att den kan snurra fritt.

En ordentligt åtdragen och oskadad spännmutter kan lossas genom att vrida den räfflade ringen motsols. Lossa aldrig en spännmutter med tång. Använd istället en spännyckel. Använd spännyckeln som bilden visar.

BRUKSANVISNING

Sätt fast arbetsstycket med skruvtvingar eller • liknande om det inte ligger på plats av sin egen vikt.

Belasta inte maskinen så att skivan stannar• Sliprondeller och kapskivor blir väldigt varma • under användning, vidrör dem inte förrän de har svalnat.

Grovslipning

För bästa resultat vid grovslipning ska maskinen hållas i en vinkel mellan 30° till 40°. Rör vinkelslipen fram och tillbaka med lagom tryck. På detta sätt kommer arbetsstycket inte att överhettas eller missfärgas och det kommer inte att bildas några räfflor.

Använd aldrig en kapskiva för grovslipning.

Lamellskiva

Lamellskivan (tillbehör) kan användas vid arbete av välvda ytor och profiler (konturslipning). Lamellskivor har en betydligt högre hållbarhet än sandpapper, en lägre ljudnivå och lägre sliptemperatur.

INSTÄLLNING AV MASKINHUVUD

Dra ut stickproppen ur eluttaget innan du utför arbete på maskinen.

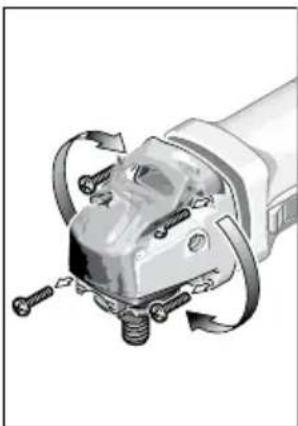

Maskinhuvudet kan roteras i steg om 90°. Genom att rotera maskinhuvudet, kan strömbrytaren hamna i ett bättre läge för särskilda arbetssituationer, t.ex. för kapning med slipmaskinsstativ (tillbehör) eller för vänsterhänta personer. Skruva ur de fyra skruvarna helt. Rotera maskinhuvudet försiktigt utan att ta bort det från maskinen och vrid det till ett nytt läge. Skruva i skruvarna igen och dra åt dem.
