Tuotetyyppi	Kulmahiomakone
Merkki	Malmbergs
Malli	AN846B
Suurin hiomalaikan halkaisija	125 mm
Nimellinen ottoteho	850 W
Lähtöteho	490 W
Tyhjäkäyntinopeus	11000 rpm
Karakierre	M14
Paino (ilman kaapelia)	Noin 1,9 kg
Suojausluokka	Luokka II (kaksoiseristetty)
Virtalähde	Verkkovirta (johdollinen)
Kahva	Sivukahva, asennettavissa oikealle tai vasemmalle
Suojakupu	Säädettävä, mukana
Karalukko	Kyllä
Koneen pään kierto	90° askelittain
Käyttötarkoitus	Metallin ja kiven leikkaus, rouhinta, harjaus; hionta/kiillotus hyväksytyillä työkaluilla
Laikan kiinnitys	Kiinnityslaippa O-renkaalla, kiristysmutteri
Uudelleenkäynnistyksen esto	Kytkin on kytkettävä pois päältä sähkökatkon jälkeen
Mukana toimitettavat varusteet	Kahva, suojakupu, kaksireikäinen avain

Usein kysytyt kysymykset - AN846B Malmbergs

Kuinka vaihdan hiomalaikan?

Irrota ensin työkalu verkkovirrasta. Paina karalukituspainiketta lukitaksesi karan. Käytä kaksireikäistä avainta kiristysmutterin löysäämiseen. Vaihda laikka varmistaen, että reikä sopii kiinnityslaippaan. Kiristä kiristysmutteri kunnolla.

Mikä on suurin käytettävissä oleva laikan halkaisija?

Suurin hiomalaikan halkaisija on 125 mm. Käytä aina laikkoja, jotka on mitoitettu vähintään koneen tyhjäkäyntinopeudelle 11 000 rpm.

Voinko käyttää katkaisulaikkaa rouhintahiontaan?

Ei, älä koskaan käytä katkaisulaikkaa rouhintahiontaan. Katkaisulaikat eivät ole suunniteltu sivupaineelle ja voivat rikkoutua. Käytä hiomalaikkaa rouhintaan.

Mitä suojavarusteita minun tulisi käyttää?

Käytä aina suojalaseja ja kuulonsuojaimia. Lisäksi käytä suojakäsineitä, tukevia kenkiä, kypärää ja esiliinaa tarpeen mukaan. Syntyvä pöly voi olla haitallista, joten käytä tarvittaessa pölynaamaria.

Kuinka asennan suojakuvun?

Irrota työkalu verkkovirrasta. Aseta suojakupu karan kaulukseen. Säädä sen asentoa suojataksesi sinua kipinöiltä, ja kiristä ruuvi. Suljettu puoli on aina oltava käyttäjää kohti.

Voinko kiertää koneen päätä?

Kyllä, koneen päätä voidaan kiertää 90° askelittain. Avaa neljä ruuvia, kierrä päätä varovasti poistamatta sitä, ja kiristä ruuvit uudelleen. Tämä mahdollistaa On/Off-kytkimen paremman sijoittelun.

Mitä teen, jos virtajohto vaurioituu?

Jos johto vaurioituu tai katkeaa työskentelyn aikana, älä koske johtoon. Irrota pistoke välittömästi pistorasiasta. Älä koskaan käytä konetta vaurioituneella johdolla; anna pätevän korjaajan vaihtaa se.

Voinko käyttää hiomakonetta märkäleikkaukseen?

Ei, kone on tarkoitettu vain kuivaleikkaukseen/hiontaan. Älä käytä vettä. Kiven leikkaamiseen tarvitaan leikkausohjain.

Kuinka estän koneen uudelleenkäynnistymisen sähkökatkon jälkeen?

Sähkökatkon tai irrotuksen yhteydessä lukitse On/Off-kytkin välittömästi ja käännä se pois päältä. Tämä estää hallitsemattoman uudelleenkäynnistyksen, kun virta palaa.

Mitä lisävarusteita on saatavilla tälle hiomakoneelle?

Hyväksyttyjä lisävarusteita ovat liipaisulaippa kaareville pinnoille, kiven leikkausohjaimet ja leikkaushiomakoneen jalusta. Käytä aina koneen nopeudelle mitoitettuja lisävarusteita.

KÄYTTÖOHJE AN846B Malmbergs

Lue huolella laitteen turvallisuus- ja käyttöohjeet. Ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon tai vakavan vammautumisen vaaran.

Säilytä käyttöohje myöhempää käyttöä varten.

Termillä sähkötyökalu tai laite näissä ohjeissa viitataan käyttämääsi verkkojännite- tai akkukäyttöiseen työkaluun.

1) Sähköturvallisuus

a) Laitteen pistotulpan pitää sopia esteettömästi pistorasiaan. Älä koskaan muokkaa pistotulppaa saadaksesi sen mahtumaan pistorasiaan. Älä käytä minkäänlaisia adaptereita maadoitettujen sähkötyökalujen kanssa. Epäyhteensopivien pistotulppien tai pistorasioiden käyttö aiheuttaa sähköiskun vaaran.
b) Vältä maadottuvien pintojen, kuten vesiputket, lämpöpatterit, kodinkoneet ym., koskettamista käyttäessäsi sähkötyökalua.
c) Älä käytä sähkötyökalua sateessa tai kosteissa olosuhteissa.

Laitteen sisälle joutunut kosteus aiheuttaa sähköiskun vaaran.

d) Käytä liitäntäjohtoa vain tarkoitukseensa. Älä koskaan käytä johtoa laitteen kantamiseen tai pistorasiasta irrottamiseen. Pidä johto erillään lämmönlähteistä, öljystä ja liuottimista, terävistä esineistä ja liikkuvista koneenosista.
e) Käyttäessäsi sähkötyökalua ulkoilmassa, käytä vain ulkokäyttöön sopivaa jatkojohtoa. Vääränlaisen jatkojohdon käyttäminen aiheuttaa sähköiskun vaaran.
f) Joutuessasi käyttämään sähkötyökalua kosteissa olosuhteissa, yhdistä laite vikavirtasuojalla varustettuun pistorasiaan tai jatkojohtoon.

2) Henkilöturvallisuus

a) Huolehdi riittävistä suojavarusteista. Käytä aina suojalaseja. Hengityssuojain,

turvakengät, kypärä ja kuulosuojaimet vähentävät loukkaantumisen riskiä vahinkotilanteissa.

b) Huomioi ja estä sähkötyökalun tahaton käynnistäminen. Tarkista ennen laitteen kuljettamista, siirtämistä tai sähköverkkoon yhdistämistä/ akun kiinnittämistä että laitteen virtakytkin on Off-asennossa. Älä käytä laitteen liipaisinta laitteen kantamiseen tai pidä liipaisinta painettuna yhdistäessäsi laitteen sähköverkkoon.
c) Poista ennen laitteen käynnistämistä kaikki laitteen säätämiseen käytettävät työkalut, esim. kiintoavaimet, laitteesta. Laitteeseen kiinni unohdettu työkalu voi laitteen käynnistyessä aiheuttaa vakavia vammoja. Älä koskaan säädä laitetta virran ollessa päällä.
d) Huolehdi tukevasta työskentelyasennosta laitetta käytettäessä. Tukeva työskentelyasento mahdollistaa paremman otteen laitteesta mahdollisen vikatilanteen sattuessa.
e) Jos laite on varustettu pölynkeräimellä, huolehdi että se on käytössä. Pölynkeräin vähentää riskiä saada pölyä hengitysilmaan.

3) Laitteen käyttö ja huoltaminen

a) Pidä sähkötyökalu poissa lasten ulottuvilta. Älä anna laitetta kokemattomalle henkilölle tai henkilölle joka ei ole tutustunut laitteen käyttöohjeisiin. Osaamattomissa käsissä sähkötyökalu voi olla hengenvaarallinen.
b) Pidä laitteesta hyvää huolta. Pidä silmällä kaikkea normaalista poikkeavaa laitteessa, kuten irralliset tai puuttuvat osat, halkeamat tai vuodot sekä muut seikat jotka voivat vaikuttaa laitteen toimintaan ja käyttöön. Vaurioitunutta tai osittainkaan viallista laitetta ei saa käyttää. Vajaatoiminen sähkötyökalu voi aiheuttaa vakavia vammoja.
c) Pidä laitteessa käytettävät terät ja muut työkalut terävinä ja puhtaina. Älä käytä/ kuluneita teriä tai työkaluja. Nämä voivat aiheuttaa ongelmia laitteen toiminnassa sekä vakavia vammoja.
d) Laitetta saavat huoltaa vain valtuutetut huoltajat. Laitteessa saa käyttää vain siihen tarkoitettuja varaosia. Vain tällä voidaan varmistaa laitteen oikea toiminta.

Terän halkaisija ∅: Max. 125 mm

Nimellisteho: 890W

Käyttöteho: 490W

Kierrosluku: 11000 rpm

Karan kierre: M14

Paino ilman johtoa: n. 1.9 kg

Suojausluokka: / II

KÄYTTÖTARKOITUS

Tämä laite on tarkoitettu metallin, kiven ym. materiaalin leikkaamiseen, hiomiseen ja kiillottamiseen ilman vettä. Kiven leikkaamisessa teränohjain on välttämätön.

Sähkötyökalua voi käyttää hiomiseen ja kiillottamiseen jos käytetään tarkoitukseen soveltuvaa terää.

TURVALLISUUTESI TAKAAMISEKSI

Tämän laitteen turvallinen käyttö edellyttää että käyttäjä on lukenut huolellisesti laitteen käyttö- ja turvallisuusohjeet ja noudattaa niitä.

Käytä suojalaseja ja kuulonsuojaimia.

Myös muiden suojavarusteiden, kuten • hansikkaat, turvakengät, kypärä ja turvavaatteet, käyttäminen on suositeltavaa. Työskentelyn aiheuttama pöly saattaa • vaarantaa terveyden, aiheuttaa tulipalon tai räjähdyksen vaaran. Noudata asianmukaisia määräyksiä.

Jos laitteen liitäntäjohto vaurioituu • työskennellessäsi laitteella, älä koske johtoon vaan irrota laite välittömästi sähköverkosta pistotulpasta vetämällä. Älä koskaan käytä laitetta jonka liitäntäjohto on vahingoittunut.

Varmista työstettävän kappaleen tukeva • kiinnitys. Käytä ruuvipuristimia tai vastaavia kappaleen kiinnittämiseen.

Aseta aina laitteen liitäntäjohto siten, että se • on pois laitteen leikkuualueelta.

Odota aina että laite on täysin pysähtynyt • ennen kuin lasket sen käsistäsi.

Päävirran katketessa esimerkiksi sulakkeen • lauetessa tai muussa vastaavassa tilanteessa, vapauta välittömästi virtakytkin ja aseta se off-asentoon. Tämä ehkäisee laitteen tahattoman käynnistymisen.

Laite on tarkoitettu vain kuivana • leikkaamiseen.

- Pidä laitteen käsikahva aina kiinnitetynä kun käytät laitetta.

- Älä käytä laitetta asbestia sisältäviin kohteisiin.

- Käytä ainoastaan leikkuupäitä jotka on hyväksytty samalle kierrosluvulle kuin itse laite.

- Suojaa leikkuupää iskuilta, kolhuilta ja rasvalta.

Käytä laitetta leikkaamiseen vain virta • kytkettynä.

- Älä kosketa käsin pyörivää leikkuupäätä.

- Huomioi terän pyörimissuunta. Käytä laitetta aina siten että kipinät ja leikkuupöly lentävät poispäin itsestäsi.

- Metallia leikatessa syntyy kipinöitä joten pidä huoli ettei työskentelyalueella ole muita ihmisiä. Tulipalovaaran takia, työskentelyalueella ei saa olla helposti syttyviä materiaaleja.

- Ole varovainen jos leikkaat kantavia rakenteita. Tutustu ensin huolella työstettävään kappaleeseen.

- Leikkuuterän jumiutuminen voi aiheuttaa voimakkaan nykäyksen laitteessa. Jos terä menee jumiin, katkaise virta välittömästi.

- Käytä vain laitteeseen sopivia leikkuuteriä. Terän kiinnitysreiän kuuluu olla samankokoinen kuin laitteen karan. Älä käytä laitteessa minkäänlaisia sovituskappaleita.

- Älä käytä leikkausteriä hiomiseen. Leikkausterään ei saa kohdistaa minkäänlaista vääntöä.

- Noudata valmistajan ohjeita leikkuuvälineiden kiinnittämisestä ja käytöstä.

- Varoitus! Leikkuuterä pyörii vielä hetken vaikka laitteen virta olisikin katkaistu.

- Älä päästä lapsia käyttämään laitetta.

LAITTEEN OSAT

1. Virtakytkin / On/Off-kytkin
2. Käsikahva
3. Karan lukituspainike
4. Kara
5. Teräsuoja
6. Ruuvi
7. Tukilaippa (O-renkaalliselle hiomalaikalle M14-kiinnityksellä)
8. Hioma-/katkaisuterä
9. Kiinnitysmutteri

Ennen kuin alat työskennellä laitteen parissa, irrota pistotulppa seinästä.

Teräsuoja

Teräsuoja (5) on oltava asennettuna kun käytetään hionta- tai katkaisuterää. Aseta teräsuoja karan ympärillä olevaan kaulukseen ja säädä teräsuojan suunta vastaamaan työstettävän kohteen vaatimuksia. Varmista teräsuojan kiinnitys ruuvilla (6). Teräsuojan umpinainen puoli on käytettäessä laitetta oltava käyttäjään päin.

Käsikahva

Pidä käsikahva aina kiinnitettynä laitetta käytettäessä.

Kierrä käsikahva kiinni laitteen oikealle tai vasemmalle puolelle, riippuen työskentelyasennostasi.

Ennen kuin alat työskennellä laitteen parissa, irrota pistotulppa seinästä.

Käytä vain teriä jotka on tarkoitettu vähintään samalle kierrosluvulle kuin käytettävä laite. Hionta- ja katkaisuterät kuumenevat käytössä polttavan kuumiksi, anna terien jäähtyä kunnolla ennen kuin kosket niihin. Puhdista huolella kara ja kiinnitettävät osat ennen asentamista. Kiinnittääksesi tai irroitaaksesi terän, lukitse kara (4) karan lukituspainikkeella (3). Käytä karan lukituspainiketta vain kun laite on kokonaan pysähtynyt!

Hioma- ja katkaisuterät

Käytä vain sopivankokoisia teriä. Terän reiän pitää sopia tukilaippaan (M14), (M10). Älä käytä minkäänlaisia sovitekappaleita.

Katso kiinnitysohje vasemmalla olevasta kuvasta.

Kierrä kiinnitysmutteri (9) kiinni ja kiristä mukana tulevalla kiintoavaimella.

Tukilaippa hiomaterälle (M14)

Muovinen o-rengas asennetaan tukilaippaan kauluksen ympärille. Jos o-rengas puuttuu tai on vaurioitunut, tukilaippaa ei saa käyttää.

Varmista vielä terän asentamisen jälkeen, ennen laitteen käynnistämistä, että terä on asettunut paikalleen ja voi pyöriä esteettä.

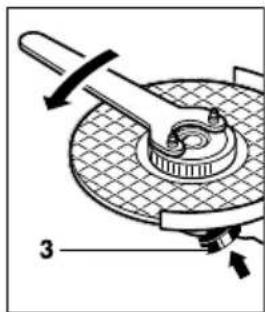

Oikein kiristetty ja ehjä kiinnitysmutteri voidaan avata kiertämällä vastapäivään. Käytä kiristämiseen ja löysäämiseen vain mukana tulevaa kiintoavainta. Kiinnitä kiintoavain paikalleen kuvan osoittamalla tavalla.

KÄYTTÖ

Kiinnitä työstettävä kappale huolella jollei se • pysy paikallaan omalla painollaan.

Älä koskaan kuormita laitetta niin ettei terä • jaksa pyöriä.

Hioma- ja leikkausterät kuumenevat • käytössä. Anna terien jäähtyä kunnolla ennen kuin kosket niihin.

Hiominen

Parhaan tuloksen hiomisessa saat hiomakulman ollessa 30 ja 40 asteen välillä. Liikuta konetta edestakaisin vain hieman painaen, tällä tavalla työstettävä kappale ei ylikuumene, värjäänny tai tule epätasaiseksi.

Älä koskaan käytä leikkaamiseen tarkoitettua terää hiomiseen.

Lamelliterä

Lamelliterää (lisävaruste) voidaan käyttää epätasaisten pintojen ja kappaleiden hiomiseen. Lamelliterät ovat pitkäikäisempiä, hiljaisempia ja vähemmän pölyäviä kuin perinteiset hiekkapaperilaikat.

TYÖSKENTELYPÄÄN KÄÄNTÄMINEN

Ennen kuin alat työskennellä laitteen parissa, irrota pistotulppa seinästä.

Laitteen työskentelypää on käännettävissä 90 astetta laitteen pystyakseliin nähden.

Tämä mahdollistaa virtakytkimen paremman sijainnin vasenkätisille käyttäjille sekä tietyissä työskentelytilanteissa, kuten käytettäessä teränohjainta tai jalustaa (lisävarusteita).

Ruuvaa laitteen päässä olevat neljä ruuvia auki. Käännä laitteen pää uuteen asentoon varovasti ja irrottamatta sitä laitteen rungosta.

Ruuvaa neljä ruuvia takaisin laitteeseen ja kiristä huolella.
