BRUKSANVISNING XAGD50/9040 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

• Håll aldrig en hand eller någon annan kroppsdel inom spikpistolens utskjutningsområde när den är ansluten till tryckluftsledningen.
• Rikta aldrig spikpistolen mot någon annan.
  • Lek inte med spikpistolen.
• Tryck aldrig in avtryckaren om inte säkerhetsspärren är riktad mot arbetsstycket.
• Hantera alltid spikpistolen varsamt.
• Tryck aldrig in avtryckaren eller utlös säkerhetsspärren medan du laddar spikpistolen.
• Använd spikpistolen endast på avsett sätt.
• Använd endast spik med dimension 10–50 mm.
• Använd aldrig spikpistolen på ett sådant sätt att en spik riktas mot dig själv eller någon annan inom arbetsområdet.
• Använd inte spikpistolen som hammare.
• Bär spikpistolen med fattning om dess handtag, inte i luftslangen.
• Bär aldrig spikpistolen med intryckt avtryckare.
• Ändra inte spikpistolen från originalutförande.
• Var alltid medveten om att missbruk och felaktig hantering av den här spikpistolen kan skada dig själv och andra.
• Fixera/tejpa aldrig fast säkringsspärr och/eller avtryckare i aktiverat läge.
• Lämna aldrig spikpistolen, som är kopplad till luftslang, utan uppsikt.
• Använd inte den här spikpistolen om den inte är försedd med läsbar varningsdekal.
• Fortsätt inte att använda en spikpistol som läcker luft eller inte fungerar riktigt. Kontakta vår kundtjänst för ev. service.

• Håll vid användning spikpistolen på ett sådant sätt att inga skador kan uppstå på huvud eller kropp om spikpistolens rekyl ökar i styrka på grund av tryckfall eller hårdas ställen i arbetsstycket.

• Spika inte för nära kanten på arbetsstycket. Spiken kan passera genom arbetsstycket och välla skador.

• Koppla från tryckluften före transport av spikpistolen.
• Kontrollera ofta att både avtryckare och säkerhetsspärr fungerar korrekt.
• Ta inte isär någon del av spikpistolen.
  • Gör inga provisoriska lagningar.
• Låt behörig personal utföra service och reparationer, och endast med originalreservdelar.
• Undvik att försvaga höljet genom gravering etc.
• Ta reda på var elledningar etc. finns i väggar, golv och tak innan du börjar använda spikpistolen.
• Tryckluftsanslutningen för spikpistolen måste vara av typ snabbkoppling. Anslutningen på verktyget får inte ha backventil så att luft under tryck finns kvar när spikpistolen har kopplats loss.

Tryckluftstillförsel och kopplingar

Varning!

För att förhindra olycksfall på grund av oavsiktlig spikning skall operatören alltid koppla från tryckluften:

• Före justering.
• Vid vård av spikpistolen.
• Vid borttagning av fastklamrad spik.
• När spikpistolen inte används.
• Vid förflyttning till annat arbetsområde.

Varning!

• Använd endast komprimerad luft som drivkälla för pneumatiskt drivna verktyg.
• Använd inte syre eller brännbara gaser som drivkraft eftersom dessa medför explosionsrisk.
• Kompressorn måste ha tillräcklig kapacitet för att säkerställa tillräckligt tryck och luftflöde för avsedd användning. Tryckfall i systemet kan minska spikpistolens drivkraft. Se Tekniska data för inställning av korrekt tryck för spikpistolen.

• Tryckluftsledningar bör monteras med lutning med den högsta punkten närmast kompressorn. Lättåtkomliga vattenavskiljare bör installeras på de lägst belägna punkterna. Vattenavskiljarna bör tömmas minst en gång om dagen eller vid behov oftare. Smuts och vatten i tryckluftsledningarna är de huvudsakliga orsakerna till slitage i pneumatiskt drivna verktyg.

• Anslutningarna för spikpistolen bör förses med en reduceringsventil med vattenavskiljare direkt vid själva anslutningspunkten. Ett filter hjälper till med att ge maxeffekt och minimera slitaget. Filtret måste ha tillräcklig flödeskapacitet för avsedd monteringsplats för resp. anslutningspunkt. Filtret måste hållas rent för att kunna leverera ren tryckluft för resp. verktyg. Se tillverkarens instruktioner för korrekt filterskötsel. Ett smutsigt och igentäppt filter resulterar i tryckfall som minskar spikpistolens effekt.

• Tryckregulatorn måste kunna ställas in från 0–7 bar.
• Luftslangarna bör tåla minst 10,5 bar arbetstryck eller 150 % av det maximala lufttryck som systemet skulle kunna ge. Matarslangen bör ha snabbkoppling för snabb lossning från nippeln på spikpistolen.
• Se till att den tryckluft som levereras till spikpistolen inte överskrider max. tillåtet arbetstryck (7 bar). Ställ i början matartrycket på lägsta rekommenderade arbetstryck, se Specifikationer.
• Kontrollera att spikpistolen fungerar korrekt genom att göra funktions- och säkerhetsprov före varje arbetstillfälle.

Varning!

För att förhindra svåra ögonskador av kringflygande spikar och/eller skräp bör användaren och övriga inom arbetsområdet alltid bära skyddsglasögon som uppfyller Arbetsmiljöverkets krav: med skydd både framifrån och på sidorna när man laddar, använder eller servar verktyget. Glasögon utan ögonskydd på sidorna samt ansiktsskärmar ger inte tillräckligt skydd.

Varningssymboler på verktyget

Läs bruksanvisningen.

Användaren och övriga personer inom arbetsområdet måste använda skyddsglasögon och hörselskydd.

Verktyget får inte användas på ställningar och stegar. Använd inte spikpistolen om fästelementen kan skjutas igenom något och träffa någon på andra sidan.

Pistolen är utrustad med säkerhetsspärr.

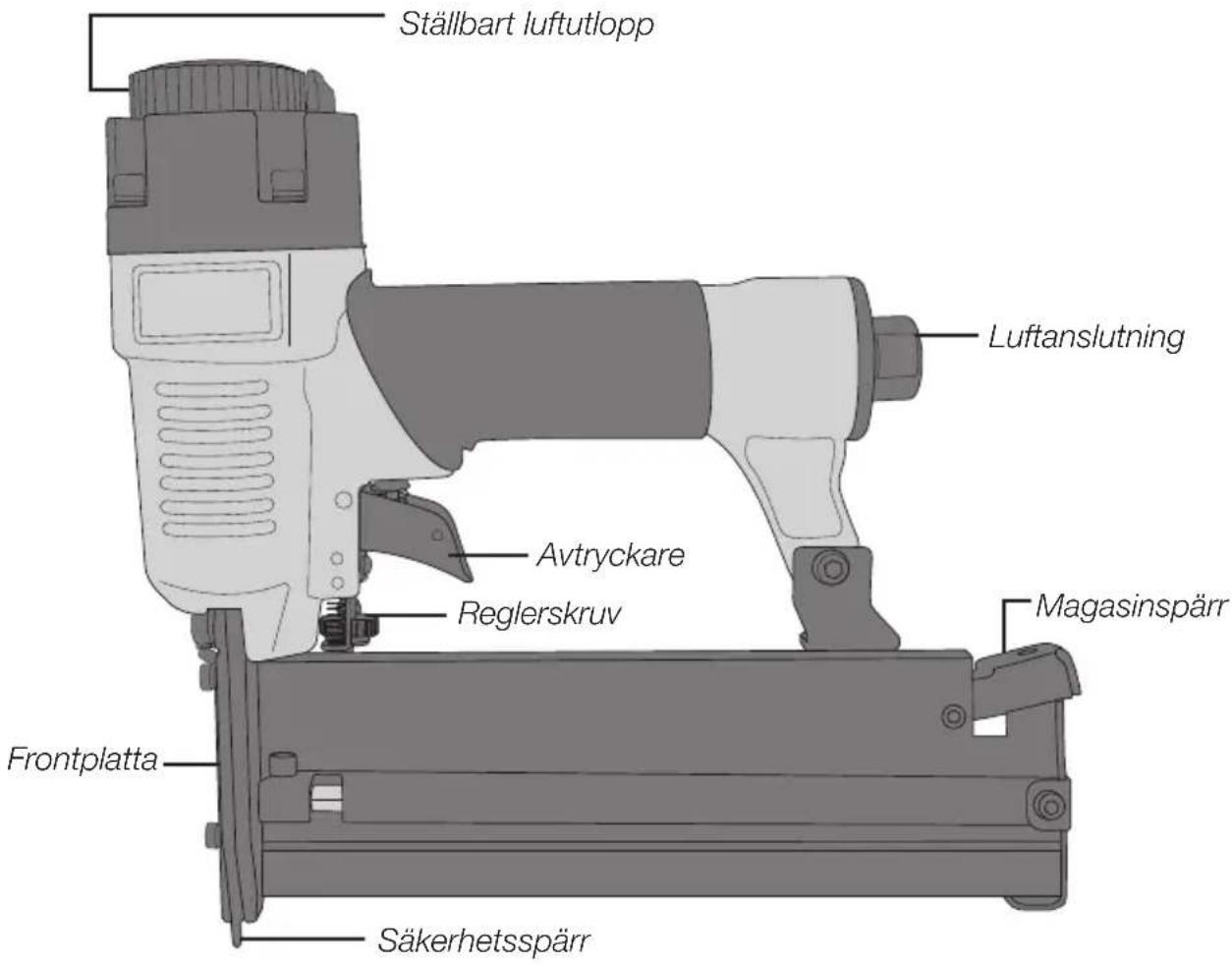

Produktbeskrivning

Installation

Förslag på installation

• Kompressorn som används för att driva verktyget ska kunna hålla ett arbetstryck på minst 4 bar för att verktyget ska fungera på rätt sätt.
• Använd snabbkopplingar för att enkelt kunna frikoppla verktyget och slangar från kompressorn.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.
• Om en tryckregulator används ska den kunna ställas in för ett arbetstryck på 4–7 bar.

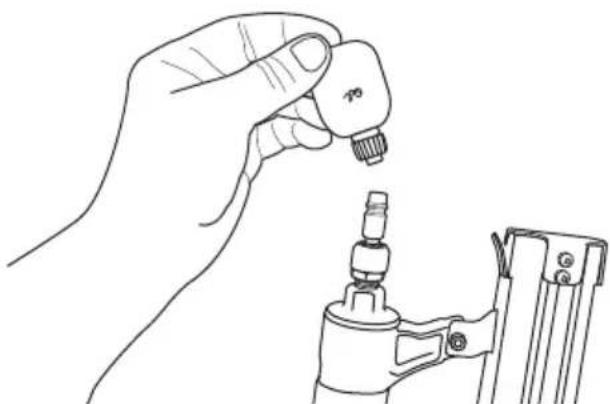

Smörjning

Obs! Smörj med några droppar olja i luftanslutningen innan verktyget används första gången.

1. Koppla bort tryckluften från spikpistolen.

2. Droppa 4–5 droppar olja i luftinloppet.

Obs! Använd inte vanlig motorolja, den innehåller tillsatser som skadar verktyget. Olja för att smörja tryckluftsverktyg finns i handeln.

1. Torka bort eventuell olja som kan komma ur luftutloppet när verktyget börjar användas.

Funktions- och säkerhetsprov

1. Koppla bort tryckluften från spikpistolen.
2. Ta ur ev. spik ur magasinet.
3. Försäkra dig om att säkerhetsspärren rör sig fritt upp och ner genom att trycka verktyget mot arbetsytan.
4. Koppla till tryckluften.
5. Tryck verktyget mot arbetsytan utan att trycka på avtryckaren.
   Verktyget får inte spika!
6. Ta bort verktyget från arbetsytan, kontrollera att säkerhetsspärren åker tillbaka
   Tryck in avtryckaren. Verktyget får inte spika!
7. Tryck verktyget mot arbetsytan, tryck på avtryckaren. Verktyget ska spika!

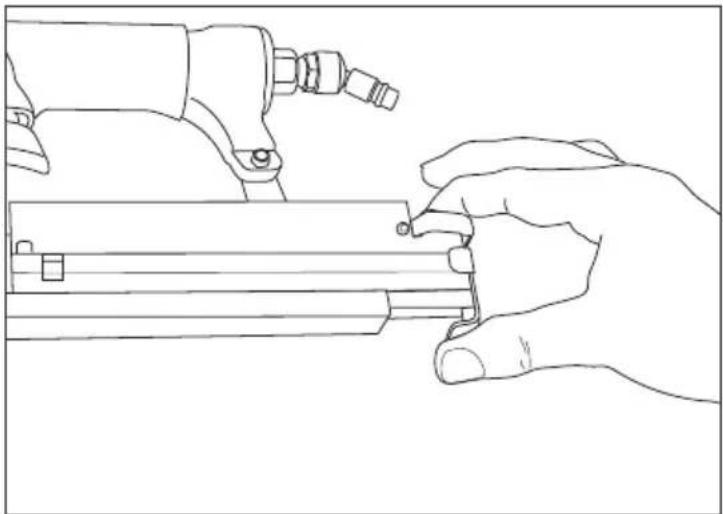

Laddning

1. Öppna magasinet genom att trycka ner spärren och dra det rakt ut.

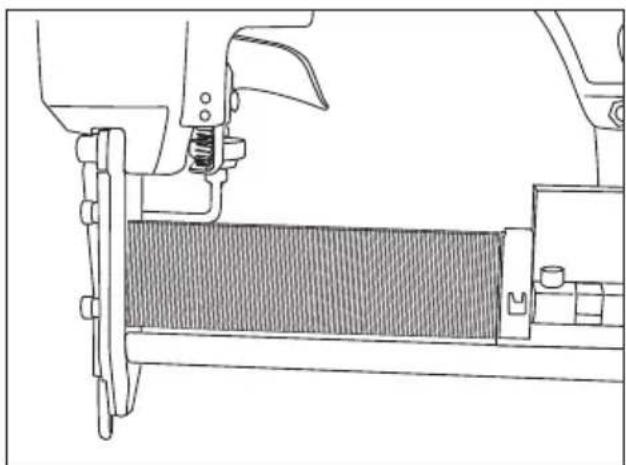

1. Lägg i spik i magasinet, försäkra dig om att spetsarna pekar nedåt och ligger an mot magasinets botten.

2. Skjut igen magasinet tills magasinspärren klickar fast.

1. Håll verktyget i ett stadigt grepp.
2. Tryck verktyget mot arbetsytan.
3. Tryck in avtryckaren och släpp den efter spikning.
4. Flytta verktyget till nästa ställe och upprepa.

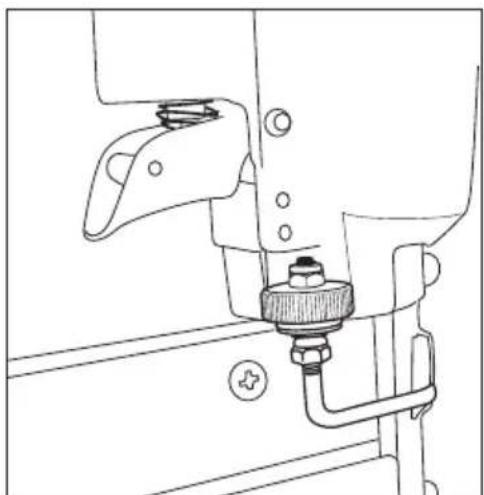

Justera inslagsdjupet

1. Se till att arbetstrycket ligger på 4–7 bar.
2. För att spiken ska slås in grundare, vrid reglerskruven motsols.
3. För att spiken ska slås in djupare, vrid reglerskruven medsols.

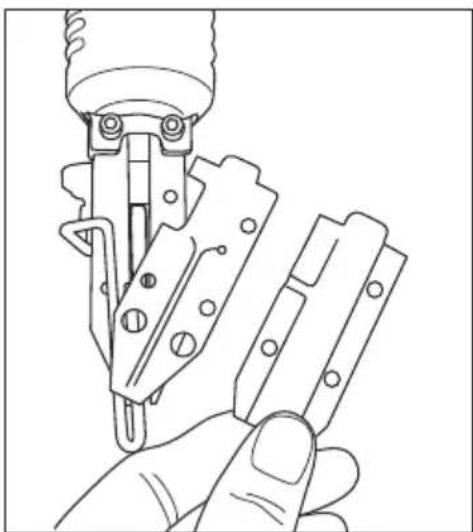

Ta bort spik som fastnat i verktyget

1. Koppla bort tryckluften från spikpistolen.
2. Öppna magasinet och ta bort spik som fastnat eller ta bort de 3 skruvarna som håller frontplattan med den medföljande insexnyckeln.
3. Ta bort den yttre och inre frontplattan.
4. Ta bort den spik som fastnat och montera tillbaka frontplattan.

Skötsel och underhåll

Kontrollera regelbundet att alla skruvar är ordentligt åtdragna med de medföljande insexnycklarna.

Felsökningsschema

Varning!

Frikoppla alltid tryckluften innan något arbete utförs på spikpistolen.

Luft läcker ur pistolen.	Kontrollera alla skruvar och dra åt med insexnycklarna.
Spikpistolen spikar inte eller går trögt.	Kontrollera alla skruvar och dra åt med insexnycklarna.Se till att spikpistolen får rätt arbetstryck från kompressorn (4–7 bar).Kontrollera att det inte finns några luftläckor mellan kompressor och spikpistol.
Spik fastnar ofta i verktyget.	Kontrollera att spikarna har rätt storlek.Kontrollera att spikarna inte är skadade.Rengör magasinet.Ta bort frontplattan och gör rent och kontrollera att det inte finns några skador.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Les bruksanvisningen.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
