Produkttyp	Fristående elektrisk spis
Märke	Frigor
Modell	IPF602SF
Inbyggnadsbredd	60 cm
Inbyggnadshöjd	85 cm
Inbyggnadsdjup	60 cm
Vikt	ca 50 kg
Strömförsörjning	230 V / 50 Hz
Anslutningseffekt	ca 10 kW
Kokzoner	4 (varav 1 starkkokzon)
Ugn	Elektrisk ugn med grillfunktion
Ugnsvolym	ca 65 liter
Energiklass	A (ugn)
Dörröppning	Under (klaffdörr)
Rengöring	Emaljerad insida, lätt rengöring
Barnlås	Ja (knappspärr)
Restvärmeindikator	Ja
Tillbehör	Bakplåt, galler, grillgaller
Reservdelar	Finns via kundtjänst

Vanliga frågor - IPF602SF Frigor

Hur slår jag på spisen?

Vrid motsvarande kokzonsknapp till önskad nivå. För ugnen, välj driftläge och temperatur.

Vad betyder ugnens driftlägen?

Över-/undervärme: normala bak- och stekresultat. Varmluft: jämn värmefördelning. Grill: för gratinering och grillning.

Hur rengör jag hällen?

Använd en fuktig trasa med milt rengöringsmedel. Undvik starka slipmedel. Vid glaskeramikhäll använd särskilda rengöringsmedel.

Varför startar inte ugnen?

Kontrollera att stickkontakten är ansluten och att säkringen inte har löst ut. Barnlåset kan också vara aktiverat.

Hur byter jag ugnslampsan?

Dra ut stickkontakten. Ta bort lampskyddet, byt ut den trasiga lampan mot en identisk 25W/230V lampa. Montera tillbaka skyddet.

Vad göra vid felkod E01?

Felkod E01 indikerar kortslutning i sensorkabel. Vänligen kontakta kundtjänst.

Kan jag använda aluminiumfolie i ugnen?

Ja, men täck inte ugnsbotten eftersom det stör värmefördelningen och kan skada apparaten.

Hur ställer jag in klockan?

Tryck på klockknappen, ställ sedan in timmar och minuter med +/- och bekräfta med OK.

Varför värms ugnen ojämnt?

Se till att ventilationsöppningarna inte är blockerade. Vid varmluftskörning fördelas värmen jämnare.

Var hittar jag reservdelar?

Reservdelar kan fås via Frigor kundtjänst eller auktoriserade återförsäljare. Modellnumret är IPF602SF.

BRUKSANVISNING IPF602SF Frigor

2 Tryk på "Lås"-tasten.

Symbolet "S" vil blive vist i zone #2, og symbolet "E" vil blive vist i zone #3.

3 Tryk på tasterne "Boost" og "Lock" på samme tid igen.

• Läs denna bruksanvisning innan du använder produkten för första gången. Det hjälper dig att använda och underhålla det på rätt sätt och förlänga dess livslängd.
• Spara bruksanvisningen för senare användning om detta skulle bli nödvändigt och se till att instruktionerna följs om produkten byter ägare.

Denna bruksanvisning innehåller säkerhetsinstruktioner, bruksanvisningar, installationsanvisningar of felsökningstips etc.

• Läs avsnittet om felsökningstips. Detta hjälper dig att själv lösa några av de vanligaste proble
• Om du inte kan lösa problemen själv, ring efter hjälp från professionella tekniker.

När du ringer:

Måste du ange enhetens fullständiga referens (modell, typ, serienummer). Denna information fin märkskylten som är fäst på apparaten. Den kan placeras både inuti produkten och på baksidan.

Du måste ange var och vilken återförsäljare produkten köptes från, samt inköpsdatum.

Obehörigt anrop av teknisk service:

Innan service tillkallas kontrolleras eventuella fel, det går att åtgärda dem själv. Om kravet på är obefogat åligger det kunden att betala kostnaderna för att ringa efter service.

Reklamationsrätt för hushållsbruk:

Klagomålsfristen omfattar endast helt nya produkter. Reklamationstiden gäller enligt lagstiftninger inköpsdatum, då kvitto, räkning eller motsvarande uppvisas, av vilket inköpsdatum framgår.

Reklamationsrätten omfattar endast material- eller tillverkningsfel. Funktionsfel på produkterna på grund av installationsförhållanden omfattas inte av reklamationsrätten. Reklamationsrätten inskrär inte köparens rättigheter enl lagstiftningen.

Rätten att klaga omfattar inte:

• Normalt slitage, fel eller skador orsakade direkt eller indirekt till följd av överbelastning, felha missbruk, vårdslös hantering, otillräckligt underhåll, felaktig installation, installation och anslutn spänningsvariationer eller elektriska störningar eller av reparationer utförda av andra än Scandomestic A/S auktoriserade tekniker.
• Fel eller skador till följd av kommersiell eller annan användning av produkter avsedda för priv hushåll.
• Ersättning för eventuell följdskada, inklusive skada på andra föremål, funktionsbortfall etc., om annat bestäms i lag.

Transportskador:

Transportskador som upptäcks vid tidpunkten för återförsäljarens leverans till kund är i första hå fråga mellan kund och återförsäljare. I de fall kunden själv har stått för transporten av produkt sig leverantören inga skyldigheter i samband med ev. transportskador. Eventuellt. Transportskado anmälas omgående och senast 24 timmar efter att varan har levererats. I annat fall kan kunder avvisas.

Viktig!

Var medveten om att tillverkaren, som ett resultat av ständig utveckling och uppdatering av pro kan göra ändringar utan föregående meddelande.

Detta är en originalmanual

Säkerhets instruktioner

Din och andras säkerhet är mycket viktig.

Läs denna bruksanvisning noggrant innan du använder produkten för din egen och andras säkerhet. För att undvi onödiga misstag och olyckor är det viktigt att se till att al använder produkten är bekanta med dess funktion och säkerhetsfunktioner. Spara bruksanvisningen och se till att finns kvar med produkten om den flyttas eller säljs så att som använder produkten under hela dess livstid är korrekt informerade om produktens användning och säkerhet.

Av säkerhetsskäl måste säkerhetsbestämmelserna i denna bruksanvisning följas, eftersom tillverkaren inte ansvarar för skador som orsakats av utelämnande. Alla säkerhetsmeddelanden kommer att följas av ett säkerhetso som kan vara "FARA", "WARNING" eller "WARNING".

Dessa ord betyder:

Fara

Signalordet indikerar att det finns risker för människors liv hälsa på grund av extremt brandfarlig gas.

Varning för elektrisk spänning

Detta indikerar att det finns en fara för människors liv och hälsa på grund av spänning.

Varning

Signalordet indikerar en fara med medelhög risk som, om inte undviks, kan leda till dödsfall eller allvarliga skador.

Varning

Signalordet indikerar en fara med låg risk som, om den in- undviks, kan resultera i mindre eller måttliga skador.

Uppmärksamhet

Följ instruktionerna

Indikerar att en servicetekniker endast bör använda och underhålla denna apparat i enlighet med bruksanvisningen.

Läs denna bruksanvisning noggrant och noggrant före användning/idrifttagning av enheten och förvara den i omedelbar närhet av installationsplatsen eller enheten för senare användning!

SÄKERHETSVARNINGAR

Din säkerhet är viktig för oss. Läs denna information innar använder din spishäll.

Installation

Risk för elektriska stötar

• Koppla bort apparaten från elnätet innan du utför något arbete eller underhåll på den.
• Anslutning till ett bra jordledningssystem är väsentligt oc obligatoriskt.
• Ändringar av husets ledningssystem får endast göras av behörig elektriker.
• Underlätenhet att följa dessa råd kan leda till elektriska stötar eller dödsfall.

Skärrisk

Var försiktig - panelkanterna är vassa.

Underlåtenhet att vara försiktig kan leda till skada eller skärsår.

Viktiga säkerhets instruktioner

- Läs dessa instruktioner noggrant innan du installerar elle använder denna apparat.

- Inget brännbart material eller produkter bör placeras på denna apparat vid något tillfälle.

- Gör denna information tillgänglig för den person som ansvarar för installationen av apparaten eftersom det ka minska dina installationskostnader.

- För att undvika fara måste denna apparat installeras enl dessa installationsanvisningar.

- Denna apparat får endast installeras korrekt och jordas en lämplig kvalificerad person.

- Denna apparat bör anslutas till en krets som innehåller isoleringsbrytare som ger fullständig frånkoppling från strömförsörjningen.

- Underlåtenhet att installera apparaten korrekt kan ogiltigförklara alla garanti- eller ansvarsanspråk.

- Denna apparat kan användas av barn från 8 år och upp och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hå fått övervakning eller instruktioner om hur man använde apparaten på ett säkert sätt och förstår inblandade faro

- Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

- Om nätsladden är skadad måste den bytas ut av tillverk dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.

- WARNING: Om ytan är sprucken, stäng av apparaten för undvika risken för elektriska stötar, för hällytor av glaskeramik eller liknande material som skyddar spänningsförande delar.

- Metalliska föremål som knivar, gafflar, skedar och lock b inte placeras på hällens yta eftersom de kan bli varma.

• Använd inte en ångtvätt för att rengöra din spishäll.
• Apparaten är inte avsedd att användas med hjälp av en extern timer eller separat fjärrkontrollsystem.
• WARNING: Risk för brand: förvara inte föremål på matlagningsytorna.
• Tillagningsprocessen måste övervakas. En kortvarig tillagningsprocess måste övervakas kontinuerligt.
• WARNING: Matlagning utan tillsyn på en spis med fett e olja kan vara farligt och kan leda till brand. Försök ALD släcka en eld med vatten utan stäng av apparaten och sedan över lågan t.ex. med lock eller brandfilt.

Drift och underhåll

Risk för elektriska stötar

• Laga inte mat på en trasig eller sprucken spishäll. Om spishällens yta skulle gå sönder eller spricka, stäng omedelbart av apparaten med strömförsörjningen (väggströmbrytare) och kontakta en kvalificerad tekniker.
• Stäng av spishällen vid väggen före rengöring eller underhåll.
• Underlåtenhet att följa detta råd kan leda till elektriska skadorchock eller död.

Hälsorisk

• Denna apparat uppfyller elektromagnetiska säkerhetsstandarder.
• Personer med pacemaker eller andra elektriska implantat (som insulinpumpar) måste dock rådgöra med sin läkare eller implantattillverkare innan de använder denna appar för att försäkra sig om att deras implantat inte kommer påverkas av det elektromagnetiska fältet.
• Underlåtenhet att följa dessa råd kan leda till döden.

Risk för heta ytor

• Under användning kommer åtkomliga delar av denna apparat att bli tillräckligt varma för att orsaka brännska
• Låt inte din kropp, kläder eller något annat föremål än lämplig kokkärl komma i kontakt med induktionsglaset förrän ytan är sval.
• Håll barn borta.
• Handtagen på kastruller kan vara varma att röra vid. Kontrollera att kastrullens handtag inte hänger över and kokzoner som är på. Håll handtagen utom räckhåll för k
• Underlåtenhet att följa detta råd kan leda till brännskad och skällningar.

Skärrisk

• Det knivskarpa bladet på en spishällsskrapa exponeras nä säkerhetskåpan dras in. Använd med extrem försiktighet och förvara alltid säkert och utom räckhåll för barn.
• Underlåtenhet att vara försiktig kan leda till skada eller skärsår.

Viktiga säkerhets instruktioner

• Lämna aldrig apparaten utan uppsikt när den används. E overs orsakar rökning och fet spillovers som kan antänd
• Använd aldrig apparaten som arbets- eller förvaringsyta.
• Lämna aldrig några föremål eller redskap på apparaten.
• Placera eller lämna inga magnetiserbara föremål (t.ex. kreditkort, minneskort) eller elektroniska enheter (t.ex. datorer, MP3-spelare) nära apparaten, eftersom de kan påverkas av dess elektromagnetiska fält.
• Använd aldrig apparaten för att värma eller värma upp rummet.
• Efter användning, stäng alltid av kokzonerna och spishäll enligt beskrivningen i denna bruksanvisning (d.v.s. genom

att använda pekkontrollerna). Lita inte på att funktionen detektering av kokkärl stänger av kokzonerna när du tar kastrullerna.

- Låt inte barn leka med apparaten eller sitta, stå eller kl på den.

- Förvara inte föremål av intresse för barn i skåp ovanför apparaten. Barn som klättrar på spishällen kan skadas allvarligt.

- Lämna inte barn ensamma eller obevakade i området då apparaten används.

- Barn eller personer med funktionshinder som begränsar deras förmåga att använda apparaten bör ha en ansvars och kompetent person som instruerar dem i dess användning. Instruktören ska vara säker på att de kan använda apparaten utan fara för sig själva eller sin omgivning.

- Reparera eller byt inte ut någon del av apparaten om det inte specifikt rekommenderas i bruksanvisningen. All ann service ska utföras av en kvalificerad tekniker.

- Placera eller tappa inte tunga föremål på din spishäll.

- Stå inte på din spishäll.

- Använd inte kastruller med ojämna kanter eller dra kastruller över induktionsglasytan eftersom det kan repa glaset.

- Använd inte skurmedel eller andra starka slipande rengöringsmedel för att rengöra din spishäll, eftersom d kan repa induktionsglaset.

- Denna apparat är avsedd att användas i hushåll och likr applikationer som:

- bemanna köksytor i butiker, kontor och andra arbetsmilj

- bondgårdar.

- av kunder i hotell, motell och andra bostadsmiljöer.

- miljöer av bed and breakfast-typ.

• WARNING: Apparaten och dess åtkomliga delar blir varm under användning.
• Försiktighet bör iakttas för att undvika att vidröra värmeelement.
• Barn under 8 år ska hållas borta om de inte övervakas kontinuerligt.
• Efter användning, stäng av hällelementet med dess konti och lita inte på panndetektorn.

Denna manual är maskinöversatt

Korrekt bortskaffelse av denne produkt

Symbolet på produkten eller på dets emballage angiver, att denna produkt må behandlas som hushållningssaffald. I stället ska det levereras till det relinsamlingsstedt för användning av elektrisk och elektronisk utrustning. Vid så att denna produkt bortskaffes korrekt, hjälper du med att förhindra potenti negativa konsekvenser för miljön och människors hälsa. För mer detaljerad information om användningen av denna produkt bedes du kontakta din loka myndighet, dit husholdningsaffaldscenter eller butik, där du köpte produkter

Advarsler för bortskaffelse

Kølemedel och isoleringsmaterial är brandfarligt. När produkten skrottes, ska det därför hållas b från alla märken. När produktet ska rullas, har dörrarna, och packningen av dörren och hylderr avlägsnas. Sätt lågerne och hylderne på ett ordentligt sätt bort från produkten, så du undviker barn blir fanget.

Miljöskydd

Denna produkt innehåller inte gaser, som kan skada ozonlaget, varken i dets kylmedelkredsløb isoleringsmaterial. Produktet må inte kasseres tillsammans som husholdningsaffald.

Isoleringsskummet innehåller brandfarlige gasser: produkten ska bortskaffes i enlighet med produkternas skrifter. Undgå att förstöra kylenheden, särskilt värmeveksleren.

Emballagematerialer

Materialer med denna symbol är tillverkade av miljövänligt material, som kä göras. Ved at bortskaffe emballagen korrekt iht. Gældende regler hjälper du i skåne miljöet.

ADVARSEL!

Emballagen kan vara farligt för barn !

Plastdele är märket med de internationella standardförkortelser:

Elektrisk och elektronisk utrustning (EEE) innehåller material, komponenter och ämnen, som kan farliga och skadliga för människors hälsa och för miljön, när en elektrisk och elektronisk utrust (WEEE) inte bortskaffes korrekt.

Produkter, där märket med denna symbol är elektrisk och elektronisk utrust. Den overkrydsede skraldespand symboliserer, att affald af elektrisk och elektronisk utrustning inte må bortskaffes tillsammans med usorteret husholdningsaffald, men ska samlas særskilt.

För detta ändamål har alla kommuner etablerade insamlingsordningar, varvic avfald av elektrisk och elektronisk utrustning gratis kan avleveras av borgeri

genbrugsstationer eller andra insamlingsställen eller hämtas direkt från hushållning. Närmare

Under användning, service och bortskaffelse av produkten ska du vara uppmärksam på symbolerna på vänster sida, som oftast placeras på sidan a produkten (påspanel eller kompressor) och med gul eller orange färg. Det å advarselssymbolet för brandfare. Det finns brännbara material i kylmedelrör kompressor.

Håll vänligen långt bort från brandkilder under användning, service och

bortskaffelse.

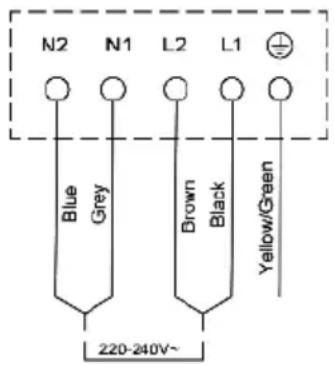

Korrekt anslutning till elnätet

Endast en kvalificerad person får ansluta denna produkt till elnätet.

När du som konsument ansluter en produkt till elinstallationen måste du alltid följa gällande lagstiftning i ditt land.

Felaktiga installationer är farliga och kan orsaka personskador. Följ instruktionerna i användarmanualen och installationsinstruktionerna när du installerar och ansluter denna produkt.

WARNING - Risk för elektriska stötar!

• Produkten får endast anslutas och användas i enlighet med informationen på typskylten.
• Produkten får endast anslutas till växelström via ett korrekt installerat jordat uttag.
• Jordspetsar och jordanslutningen som skyddar husets elinstallation ska installeras enligt föreskrifter. Det är farligt att använda produkten utan jordanslutning.
• Kontrollera med en elektriker om hushållsledningssystemet är lämpligt utan ändringar och att också är lämpligt för den ström som hållen drar. Eventuella ändringar får endast göras av behörig elektriker.
• Strömförsörjningskablarna tål den belastning som anges på typskylten.
• Strömförsörjningskablarna får inte vidröra några heta delar och måste placeras så att dess temperatur inte överstiger 75°C vid någon punkt.
• Använd alltid sladden som medföljer enheten.
• Sladden får inte utsättas för vassa punkter eller kanter. Skadad isolering av sladden är farlig, eftersom inträngning av fukt kan orsaka elektriska stötar.
• När du ansluter till elnätet, använd inte adaptrar, reducerare eller förgreningsenheter, efterso de kan orsaka överhettning och brand.
• Under installation och användning av enheten, se till att sladden inte kläms, böjs, ändras eller skadas på annat sätt.
• Om sladden är skadad eller ska bytas ut måste operationen utföras av en behörig elektriker undvika olyckor.
• Om produkten ansluts direkt till elnätet måste en allpolig brytare installeras med en minsta öppning på 3 mm mellan kontakterna.
• Spishällens bottenyta och nätsladd är inte åtkomliga efter installation.

Riktlinjer för matlagning

Att välja rätt köksredskap

• Använd endast kokkärl med en bas som är lämplig för induktionsmatlagning.
• Leta efter induktionssymbolen på förpackningen eller på botten av kokkärlet.
• Du kan kontrollera om din kokkärl är lämplig genom att utföra ett magnettest.
• Flytta en magnet mot kokkärlets botten. Om det lockas är kokkärlet lämpligt för induktion.

Om du inte har en magnet:

• Häll lite vatten i kokkärlet du vill kontrollera.
• Om inte blinkar i displayen och vattnet värms upp är kokkärlet lämpligt.
• Kokkärl tillverkade av följande material är inte lämpliga: rent rostfritt stål, aluminium eller ko utan magnetisk bas, glas, trä, porslin, keramik och lergods.

Köksbottnar med aluminiumnehåll.

Dessa minskar det ferromagnetiska området, vilket gör att mindre kraft avges till kokkärlet. Den kokkärl kanske inte detekteras tillräckligt eller kanske inte detekteras alls och värmer därför inte tillräckligt.

• Använd inte kokkärl med taggiga kanter eller böjd botten.
• Se till att botten på din kokkärl är slät, ligger platt mot glaset och har samma storlek som I Använd kokkärl vars diameter är lika stor som bilden för den valda zonen. Att använda en som är något bredare energi kommer att användas med maximal effektivitet. Om du använd mindre kokkärl kan effektiviteten bli mindre än förväntat. En kokkärl som är mindre än 140 kan inte upptäckas av hällen. Centrera alltid din kokkärl eller kokkärl på kokzonen.

- Lyft alltid av kokkärl från induktionshällen – skjut inte, eftersom de kan repa glaset.

Upptäckt av små artiklar

När en olämplig storlek eller omagnetisk panna (t.ex. aluminium) eller något annat litet föremål kniv, gaffel, nyckel) har lämnats på hällen, går hällen automatiskt över till standby-läge efter 1 Fläkten fortsätter att koka ner induktionshällen i ytterligare 1 minut.

Kökskärl dimension

Kokzonerna är, upp till en gräns, automatiskt anpassade till kokkärlets diameter. Dock måste bo denna kokkärl ha en minsta diameter enligt motsvarande kokzon. Placera kokkärlet i mitten av kokzonen för att få bästa möjliga effektivitet hos din

Kok zon	Minsta (mm)	Max (mm)
1, 2, 3, 4	140	180
Flexinduction	250	180 x 386

Matlagning

Var försiktig när du steker eftersom oljan och fettet värms upp väldigt snabbt, särskilt om du Power Boost. Vid extremt höga temperaturer antänds olja och fett spontant och detta utgör er brandrisk.

Matlagningstips

• Sänk temperaturinställningen när maten kokar upp.
• Att använda ett lock förkortar tillagningstiden och sparar energi genom att behålla värmen.
• Minimera mängden vätska eller fett för att minska tillagningstiden.
• Börja tillaga på hög inställning och minska inställningen när maten har värmts upp.

Sjud, kokar ris

• Sjudning sker under kokpunkten, vid cirka 85°C, när bubblor bara ibland stiger upp till ytan matlagningsvätskan. Det är nyckeln till läckra soppor och möra grytor eftersom smakerna ut utan att maten överkokas. Du bör också laga äggbaserade och mjölförtjockade såser under kokpunkten.
• Vissa uppgifter, inklusive kokning av ris med absorptionsmetoden, kan kräva en inställning hö än den lägsta inställningen för att säkerställa att maten tillagas ordentligt inom den rekommenderade tiden.

Brännbiff

1 För att laga saftiga, smakrika biffar:
2 Låt köttet stå i rumstemperatur i cirka 20 minuter innan tillagning.
3 Hetta upp en tjockpanna.
4 Pensla biffens båda sidor med olja. Ringla en liten mängd olja i den heta pannan och sänk ner köttet på den heta pannan.
5 Vänd bara på steken en gång under tillagningen. Den exakta tillagningstiden beror på tjockle biffen och hur tillagad du vill ha den. Tiderna kan variera från cirka 2 – 8 minuter per sid steken för att mäta hur tillagad den är – ju fastare den känns desto mer "vällagad" blir d
6 Låt steken vila på en varm tallrik i några minuter så att den får slappna av och bli mör inr servering.

För stekning

1 Välj en induktionskompatibel plattbaserad wok eller en stor stekpanna.
2 Ha alla ingredienser och utrustning redo. Wokning ska gå snabbt. Om du lagar stora mängde tillaga maten i flera mindre omgångar.
3 Förvärm pannan kort och tillsätt två matskedar olja.
4 Tillaga eventuellt kött först, lägg det åt sidan och håll det varmt.

Woka i grönsakerna. När de är varma men fortfarande krispiga, vrid kokzonen till en lägre inställning, lägg tillbaka köttet i pannan och tillsätt din sås.

5 Rör om ingredienserna försiktigt för att se till att de är genomvärmda.
6 Servera omedelbart.

Värmeinställningar

Inställningarna nedan är endast riktlinjer. Den exakta inställningen beror på flera faktorer, inklus kokkärl och hur mycket du lagar mat. Experimentera med induktionshällen för att hitta de insti som passar dig bäst.

Värmeinställningar	Lämplighet
1 - 2	Delikat värmande för små mängder av matSmält choklad, smör och mat som bränns snabbtLätt sjudningLångsam uppvärmning
3 - 4	ÅteruppvärmningSnabb sjudningKoka ris
5 - 6	Pannkakor
7 - 8	SauteringKoka pasta
9/P	Wokalåt soppan koka uppKokande vatten

Installation av hällen

Innan du installerar hällen, se till att

• Arbetsytan är kvadratisk och plan och inga strukturella delar stör utrymmeskraven.
• Om hällen är installerad ovanför en ugn har ugnen en inbyggd kylfläkt.
• Installationen kommer att uppfylla alla utrymmeskrav och tillämpliga standarder och föreskrift
• En lämplig brytare som ger fullständig frånkoppling från elnätet är inbyggd i den permanenta kabeldragningen, monterad och placerad för att följa lokala regler och föreskrifter för ledni
• Frånskiljaren måste vara av godkänd typ och ge en 3 mm luftgapkontaktseparation i alla pol (eller i alla aktiva (fas)ledare om de lokala ledningsreglerna tillåter denna variation av krav
• Frånskiljaren är lättillgänglig för kunden med hällen installerad.
• Du rådfrågar lokala byggmyndigheter och stadgar om du är osäker angående installationen.
• Du använder värmebeständiga och lättstädade ytor (som keramiska plattor) för väggytorna sc omger hällen.

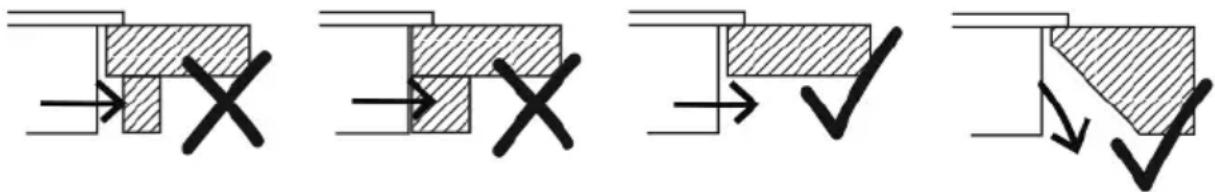

Säkerställer tillräcklig ventilation

Se till att induktionshällen är väl ventilerad och att luftintag och luftutlopp inte är blockerade.

För att undvika oavsiktlig beröring av hållens överhettade botten, eller att få oväntade elektrisl stötar under arbetet, är det nödvändigt att sätta en träinsats, fixerad med skruvar, på ett min avständ av 15 mm från hållens botten.

Observera: Säkerhetsavständet mellan hällen och överskåpet bör vara minst 760 mm.

Det finns ventilationshål runt utsidan av hällen. DU MÅSTE se till att dessa hål inte blockeras bänkskivan när du sätter hällen på plats.

Tänk på att limmet som förenar plast- eller trämaterialet till möbeln måste motstå temperatur inte understiger 150°C för att undvika att panelen fastnar.

Den bakre väggen, intilliggande och omgivande ytor måste därför tåla en temperatur på 90°C.

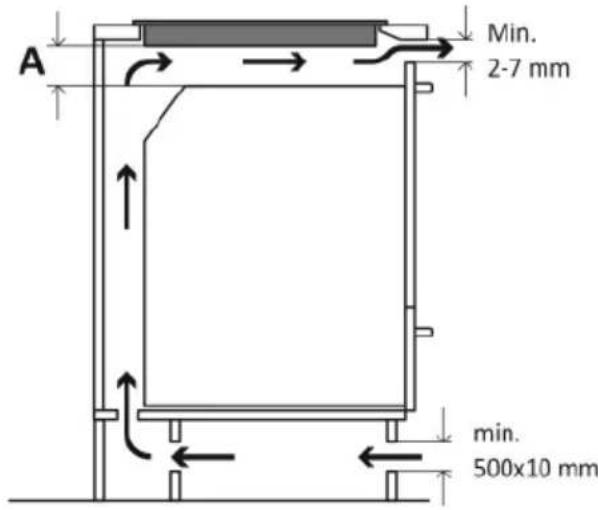

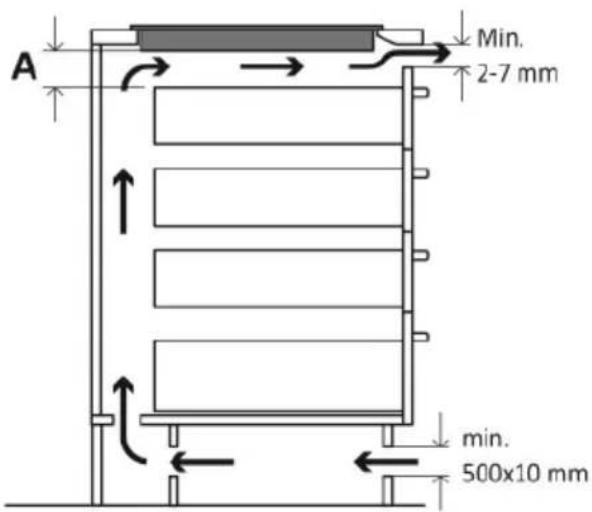

A. min. 50 mm, under alla omständigheter till att induktionshällen är väl ventilerad och att luftinloppet och luftutloppet inte är blockerade

Montering i bordskivan

• Skär ut hålet enligt de storlekar som visas på ritningen som bifogas produkten.
• Ett minimum av 50 mm utrymme måste bevaras runt hålet.
• Se till att tjockleken på arbetsytan är minst 30 mm.
• Vänligen välj värmebeständigt och isolerat arbetsytematerial (Trä och liknande fibröst eller hygroskopiskt material får inte användas som arbetsytor om det inte är impregnerat) för a undvika elektriska stötar och större deformation som orsakas av värmestrålningen från värmeplattan

Innan montering på arbetsbänken är det nödvändigt att fästa tätningsliste baksidan av glasplattan:

• Vänd produkten så att botten är uppåt och glasplattan nedåt. För att skydda glaset, lägg fö handduk eller liknande innan du lägger hällen på glasplattan.
• Ta ut svampremsan från den självförslutande påsen och riv av det dubbelsidiga limmet på baksidan av svampremsan;
• Fäst svampremsan på baksidan av glasplattan. Svampremsan får inte överstiga glasplattans ka

Installation dimensions

Montering av fästena

När du har installerat hällen, se till att

• Nätkabeln är inte åtkomlig genom skåpdörrar eller lädor.
• Det finns tillräckligt med frisk luft från utsidan av skåpet till hållens botten.
• Om hällen installeras ovanför en låda eller ett skåp, installeras en termisk skyddsbarriär under hållens botten.
• Frånskiljaren är lättillgänglig för kunden.

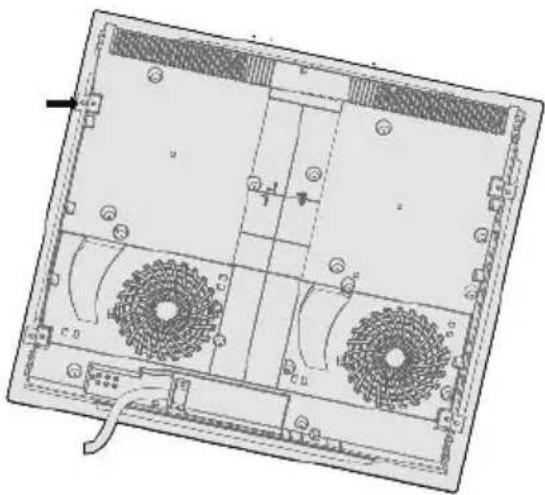

Innan du lokaliserar fästena

Enheten ska placeras på en stabil, slät yta (använd förpackningen). Använd inte våld på reglagen som sticker ut från hållen.

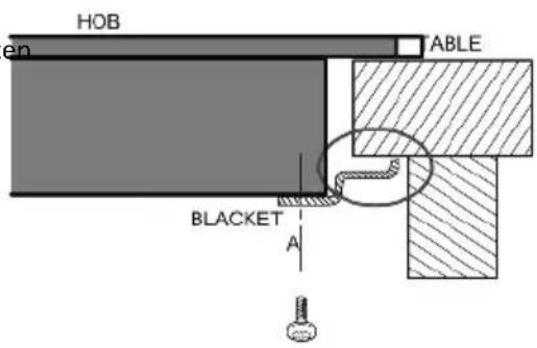

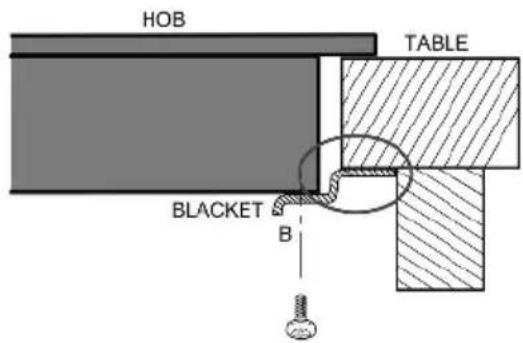

Justering av fästets position

Hällen fästs på bordsytan genom att sätta in 4 fäste på botten av hällen före installation.

Justera fästets position för att passa olika bordsskivors tjocklek.

Under inga omständigheter kan fästena inte komma i kontakt med bordsskivans inre ytor efter installationen (se bild).

FÖRSIKTIGHET

1 Induktionshällen måste installeras av kvalificerad personal eller tekniker. Utför aldrig operationen själv.

2 Hällen får inte installeras direkt ovanför en diskmaskin, kyl, frys, tvättmaskin eller torktumlare, eftersom fukten kan skada hållens elektronik.

3 Induktionshällen måste installeras på ett sådant sätt att en bättre värmestrålning kan säkerställas för att öka dess tillförlitlighet.

4 Väggen och inducerad värmezon ovanför bordsytan måste täla värme.

5 För att undvika skador måste sandwichskiktet och limmet vara värmebeständigt.

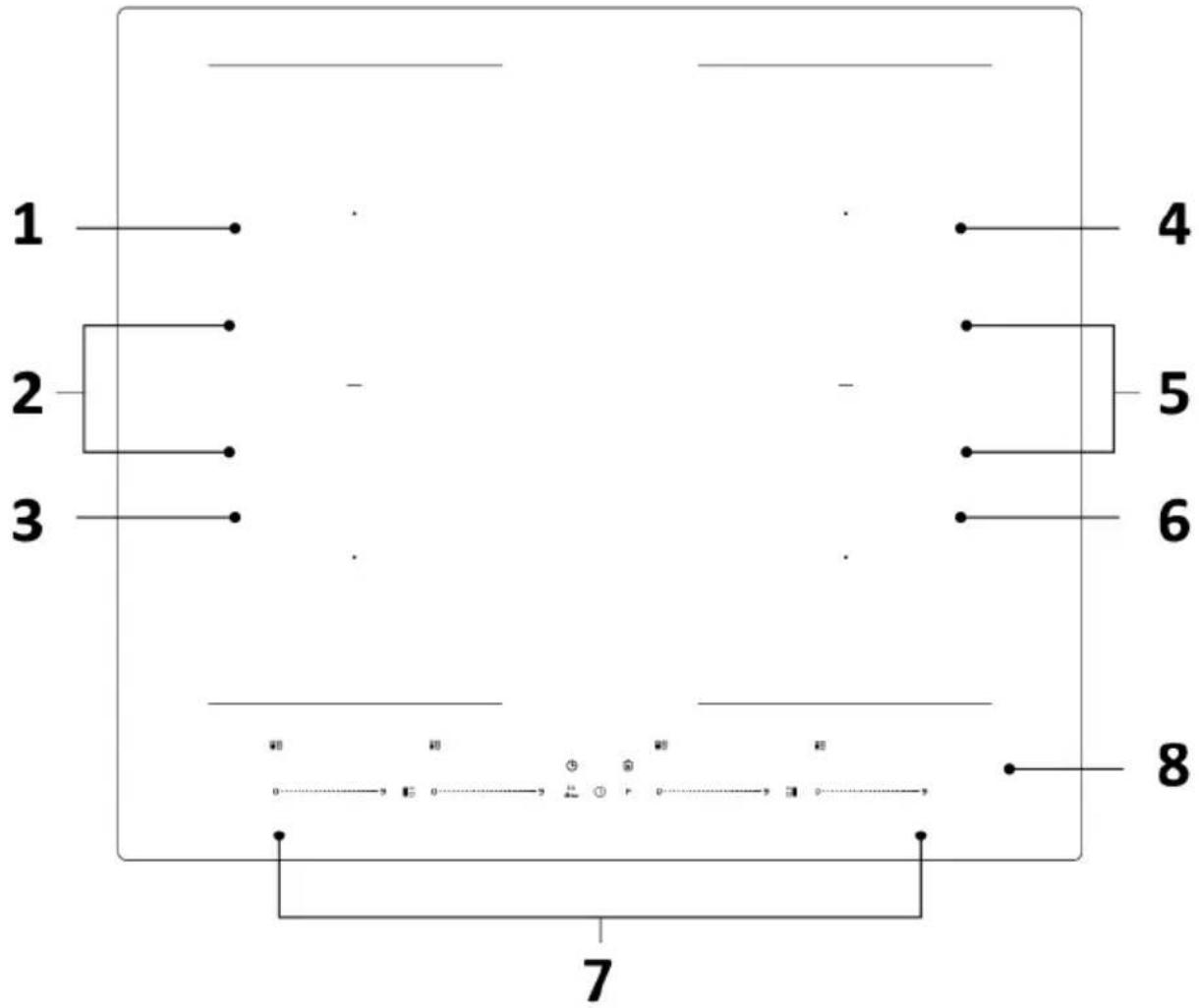

Beskrivning av produkten

Alla bilder i denna bruksanvisning är endast för förklaringsändamål. Alla avvikelser mellan det v föremålet och illustrationen på ritningen ska vara föremål för det verkliga föremålet..

Det kan finnas små skillnader mellan vissa detaljer och utrustning på din produkt.

1 Max. 1900/ 2000 W zone
2 Max. 3000/3600 W zone
3 Max. 1800/ 2000 W zone
4 Max. 1900/ 2000 W zone
5 Max. 3000/3600 W zone
6 Max. 1900/ 2000 W zone
7 Kontrollpanel
8 Glasplatta

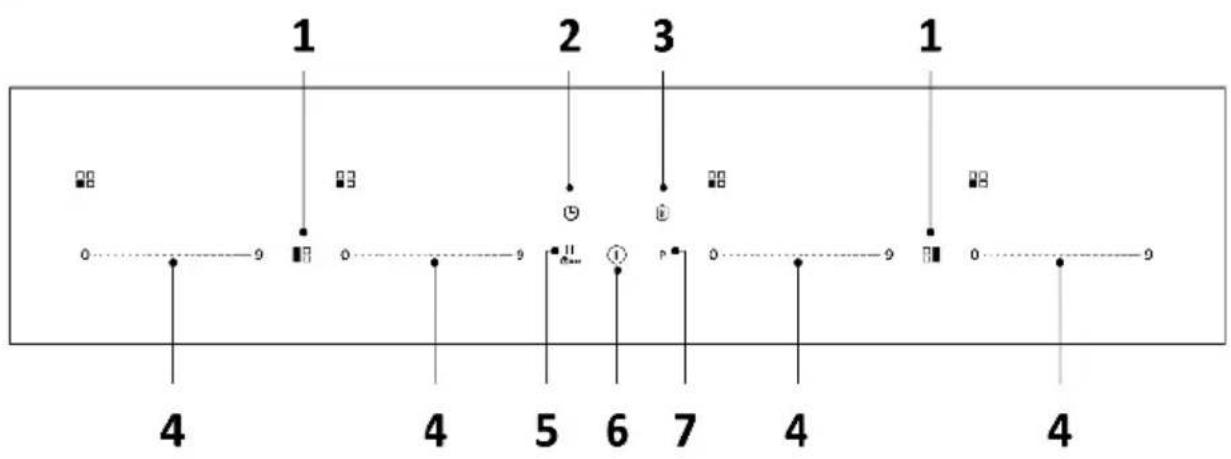

Kontrollpanelens funktioner

1 Flexibelt områdesval
2 Timerkontroll
3 Varmhållningskontroll
4 Power-reglage med touch-/timerkontroll
5 Paus- och läskontroll
6 PÅ/AV
7 Boost-kontroll

Beröringskontroller

Kontrollerna reagerar på beröring, så du behöver inte utöva något tryck.

Använd fingrets boll, inte dess spets.

Du kommer att höra ett pip varje gång en beröring registreras.

Se till att kontrollerna alltid är rena, torra och att det inte finns något föremål ett redskap eller en trasa) som täcker dem. Även en tunn hinna av vatten kan kontrollerna svåra att använda

Börja laga mat

Börja laga mat

1 Tryck på ON/OFF-kontrollen. Efter att strömmen slagits på piper summern en gång, alla disp visar "- -", vilket indikerar att induktionshällen har gått in i standbyläge.
2 Placera en lämplig kastrull på kokzonen som du vill använda.
Se till att botten av pannan och ytan på kokzonen är rena och torra.
3 Välj en värmeinställning genom att trycka på skjutreglaget.
- Om du inte väljer en värmeinställning inom 1 minut stängs induktionshällen av automatiskt. Du måste börja om från steg 1.
- Du kan ändra värmeinställningen när som helst under tillagningen.

Om displayen blinkar växelvis med värmeinställningen

Detta innebär att:

• du inte har placerat en kastrull på rätt kokzon eller,
• Pannan du använder är inte lämplig för induktionsmatlagning eller,
• Pannan är för liten eller inte ordentligt centrerad på kokzonen.

Ingen uppvärmning sker om det inte finns en lämplig kastrull på kokzonen. Displayerna som bl försvinner automatiskt efter 1 minut om ingen lämplig panna placeras på.

1 Stäng av kokzonen genom att trycka på skjutreglaget som du vill stänga av. Se till att displa visar "0".
2 Stäng av hela spishällen genom att trycka på ON/OFF-kontrollen.
3 Akta dig för heta ytor

"H" visar vilken kokzon som är het att röra vid. Det försvinner när ytan har svalnat till en säl temperatur. Den kan också användas som en energisparfunktion om du vill värma ytterligare kastruller, använd kokplattan som fortfarande är varm.

Använda Boost-funktionen

1 Vrid kokzonen genom att trycka på skjutreglaget.
2 Genom att trycka på boost-kontrollen visar zonindikatorn "P" och effekträckvidden max.

Avbryt Boost-funktionen

1 Tryck på "Boost"-kontrollen för att avbryta Boost-funktionen medan zonindikatorn blinkar "P", återgår kokzonen till sin ursprungliga inställning.
2 Välj en värmeinställning genom att trycka på skjutreglaget.

Not:

Funktionen kan fungera i vilken kokzon som helst.

Kokzonen återgår till sin ursprungliga inställning efter 5 minuter.

Om den ursprungliga värmeinställningen är lika med 0 återgår den till 9 efter 5 minuter.

När boost-funktionen för 1:a kokzonen är aktiverad begränsas effektnivån för den 2:a kokzoner automatiskt för att undvika överbelastning. Vice versa.

FLEXIBELT OMRÅDE

Detta område kan användas som en enda zon eller som två olika zoner, beroende på matlagningsbehoven när som helst.

Den fria arean består av två oberoende induktorer som kan styras separat.

Lika stor zon

1 För att aktivera Flex-området som en enda stor zon, tryck på kontrollen Flexibelt område.

2 Som en stor zon föreslår vi att den används som följande:

Köksredskap: Kokkärl med en diameter på 250 mm eller 280 mm (fyrkantiga eller ovala kokkär acceptabla)

Vi rekommenderar inte andra operationer förutom ovan nämnda tre operationer eftersom det påverka uppvärmningen av apparaten.

Som två oberoende zoner

För att använda det flexibla området som två olika zoner kan du ha två val av uppvärmning.

1 Ställ en kastrull på uppsidan eller undersidan av den flexibla zonen.

2 Sätt två kastruller på båda sidor av den flexibla zonen.

Notera: Se till att pannan är större än 140 mm.

Paus- och läskontrollerna

• Du kan pausa uppvärmningen istället för att stänga av hällen.
• När du går in i pausläget inaktiveras alla kontroller utom ON/OFF-kontrollen.

För att gå in i pausläge

Tryck på och släpp sedan paus- och läskontrollen. Alla indikatorer kommer att visa "11"

För att avsluta pausläget

Tryck på och släpp sedan paus- och läskontrollen

När hällen är i pausläge finns det momentan ström var 30:e sekund för den aktiverade bränna alla kontroller är inaktiverade utom ON/OFF-kontrollen, du kan alltid stänga av induktionshällen ON/OFF-kontrollen i en nödsituation. Hällen stängs av efter 11 minuter om du inte lämnar pau

Så här låser du reglagen

Tryck och håll ned paus- och läskontrollen ett tag, alla indikatorer kommer att visa "Lo" ett ta kommer kokzonen att visa effektnivåinställningen.

Så här läser du upp kontrollerna

Tryck länge på paus- och låskontrollen en stund. När hällen är i låst läge är alla kontroller ina utom ON/OFF, du kan alltid stänga av induktionshällen med ON/OFF-kontrollen i en nödsituatic du ska låsa upp hällen först i nästa operation.

Timer-styrning

Ställa in timern för att stänga av en kokzon

1 Tryck på skjutreglaget för värmezonen som du vill ställa in timern för.
2 På kort tid, tryck på timerkontroll, "10" kommer att visas i indikatorn och "0" blinkar.
3 Ställ in tiden genom att trycka på skjutreglaget. (t.ex. 5)
4 Tryck på timerkontrollen igen, "1" blinkar.
5 Ställ in tiden genom att trycka på skjutreglaget (t.ex. 9), nu är timern du ställer in 95 minu
6 När tiden är inställd efter att ha blinkat färdigt, kommer den att börja räkna ner omedelbar

Displayen visar effektnivån.

OBS: Den röda pricken bredvid effektnivåindikatorn kommer att tändas för att indikera att zonen är vald.

7 När tillagningstimern går ut stängs motsvarande kokzon av automatiskt.

Andra kokzoner fortsätter att fungera om de är påslagna tidigare. Bilderna som visas ovan är för referens, och slutprodukten ska råda.

Avbryt timern

1 Tryck på skjutreglaget för värmezonen som du vill avbryta timern.
2 Genom att trycka på timerkontrollen visar indikatorn tid.
3 Tryck på skjutreglaget för att ställa in timern på "00", timern avbryts.

Funktion för varmhållning

1 Genom att trycka på skjutreglaget för värmezonen vill du använda den varma funktionen.
2 Genom att trycka på varmhållningskontrollen visar zonindikatorn "I".

Avbryt varmhållningsfunktionen

Tryck på kontrollen för val av värmezon.

1 Välj en värmeinställning genom att trycka på skjutreglaget.
2 Genom att trycka på varmhållningskontrollen återgår kokzonen till "0"

ELLER

3 Genom att trycka på funktionskontrollen, t.ex. Boost-funktionen, återgår kokzonen till ditt val

Funktion för energihantering

• Induktionshällar kan begränsa sig automatiskt för att arbeta på lägre effektnivå, för att undv risk för överbelastning.
• Det är inte nödvändigt att sätta några kastruller på värmezonerna. Du måste gå in i effektinställningsläget inom 60 sekunder efter att du har anslutit strömmen. Du måste slutl inställningen inom 60 sekunder varje steg.

För att gå in i Power Management Function

1 För det första, slå på hällen. I detta skede, tryck på "Boost" och "Lock" samtidigt. "S"-symbolen kommer att visas i zon #2.
2 Tryck på knappen "Lås".

Symbolen "S" kommer att visas i zon #2 och symbolen "E" kommer att visas i zon #3.

3 Tryck på knapparna "Boost" och "Lock" samtidigt igen.

Symbolen "S" kommer att visas i zon #2, "E" kommer att visas i zon #3 och "t" kommer att visas i zon #4. Samtidigt kommer det aktuella maximala effektläget (7.4) att visas i zon #1.

För att växla till en annan nivå

Tryck kort på "Boost"-tangenten. Det finns 6 effektnivåer, från "7.4" till "2.5". Zon 1 kommer att visa en av dem.

"7.4": den maximala effekten är 7.4 kW.

"6.5": den maximala effekten är 6.5 kW.

"5.5": den maximala effekten är 5.5 kW.

"4.5": den maximala effekten är 4.5 kW.

"3.5": den maximala effekten är 3.5 kW.

"2.5": den maximala effekten är 2.5 kW.

Funktion för bekräftelse och avslutning av energisparfunktioner

Efter inställningen, tryck på knappen "På/Av" för att stänga av hällen. Strömläget har ställts in.

Standardarbetstider

Automatisk avstängning är en säkerhetsfunktion för din induktionshäll. Den stängs av automatis du någon gång glömmer att stänga av matlagningen. Standardarbetstiderna för olika effektnivåe i tabellen nedan:

Effektnivå	1	2	3	4	5	6	7	8	9
Standardarbetstidstimer (timme)	8	8	8	4	4	4	2	2	2

När grytan tas bort kan induktionshällen sluta värma omedelbart och hällen stängs automatiskt efter 1 minut.

Personer med pacemaker bör rådgöra med sin läkare innan de använder denna enhet.

Underhåll och rengöring

Nedan följer en allmän beskrivning av hur man rengör och underhåller hällen.

Vad?	Hur?	Viktig!
Vardagssmuts på glas (fingeravtryck, märken, fläckar efter mat eller icke-sockerhaltiga spill på glaset)	Stäng av strömmen till spishällen.Applicera ett rengöringsmedel för spishällen medan glaset fortfarande är varmt (men inte varmt!)Skölj och torka av med en ren trasa eller pappershandduk.Slå på strömmen till spishällen igen.	När strömmen till spishällen stängs av kommer det inte att visas någo "het yta" men kokzonen kan fortfarande vara varm! Var extrem försiktig.Kraftiga skurmaskiner, vissa nylonskurar och starka/slipande rengöringsmedel kan repa glaset.Läs alltid etiketten för att kontrollera om din rengöringsmedel eller skurmaskin är lämplig.Lämna aldrig rengöringsrester på spishäll: glaset kan skadas.
Koka över, smälter och varma sockerhaltiga spill på glaset	Ta bort dessa omedelbart med en fiskskiva, palettkniv eller rakbladsskrapa lämplig för induktionsglashällar, men se upp för varma kokzonsytor:Stäng av strömmen till spishällen på väggen.Håll bladet eller redskapet vid 30° vinkel och skrapa smutsen eller spill till en sval plats på spishällen.Rengör smutsen eller spill upp med en disktrasa eller pappershandduk.Följ steg 2 till 4 för "Vardaglig smuts på glas" ovan.	Ta bort fläckar efter smältor och sockerhaltiga livsmedel eller spill så snart som möjligt. Om de lämnas att svalna på glaset kan de vara svåra att ta bort eller till och med skada glasytan permanent.Risk för skärskador: när säkerhetsskyddet är infällt är blade i en skrapa rakyvel skarp. Använd med extrem försiktighet och förvara alltid säkert och utom räckhåll för barn.
Spillovers på touchkontrollerna	Stäng av strömmen till spishällen.Sug upp spillningenTorka av pekkontrollområdet med en ren fuktig svamp eller trasa. Torka av området helt torrt med en pappershandduk.Slå på strömmen till spishällen igen.	Spishällen kan pipa och stänga av sig själv, och pekkontrollerna kanske inte fungerar när det finns vätska på dem. Se till att du torka pekkontrollområdet torrt innan du sätter på spishällen igen.

Felsökning

Problem	Möjliga orsaker	Vad ska man göra
Induktionshällen kan inte slås på.	Ingen ström.	Se till att induktionshällen är ansluten till strömförsörjningen och att den är påslagen.Kontrollera om det är strömavbrot i ditt hem eller område. Om du h kontrollerat allt och problemet kvarstår, ring en kvalificerad tekniker.
Pekkontrollerna svarar inte.	Kontrollerna är låsta.	Lås upp kontrollerna.
Pekkontrollerna är svåra att använda.	Det kan finnas en liten hinna a vatten över kontrollerna eller så använder du fingertoppen när du rör vid kontrollerna.	Se till att pekkontrollområdet är torrt och använd fingret när du rö vid kontrollerna.
Glaset repas.	Kokkärl med grova kanter.Olämpliga, slipande skurmedel eller rengöringsmedel används.	Använd kokkärl med plana och släta botten. Se "Välja rätt kokkärl".Se "Underhåll och rengöring".
Vissa kokkärl avger sprakande eller klickande ljud.	Detta kan orsakas av konstruktionen av din kokkärl (lager av olika metaller som vibrerar olika).	Detta är normalt för kokkärl och indikerar inte något fel.
Induktionshällen avger ett lågt brummande ljud när den används på en hög värmeinställning.	Detta orsakas av tekniken för induktionsmatlagning.	Detta är normalt, men ljudet bör tystna eller försvinna helt när du sänker värmeinställningen.
Fläktljud kommer från induktionshällen.	En kylfläkt inbyggd i din induktionshäll har startat för att förhindra att elektroniken överhettas. Den kan fortsätta att fungera även efter att du h stängt av induktionshällen.	Detta är normalt och behöver ingen åtgård. Stäng inte av strömmen till induktionshällen på väggen när fläkten är igång.
Kokkärl blir inte varma och visas i displayen.	Induktionshällen kan inte upptäcka pannan;- den inte är lämplig för induktionsmatlagning.- den är för liten för kokzonen eller inte riktigt centrerad påden.	Använd kokkärl som är lämpliga för induktionsmatlagning. Se avsnittet "Välja rätt kokkärl".Centrera kastrullen och se till att dess botten matchar kokzonens storlek.
Induktionshällen eller en kokzon har stängt av sig själv oväntat, en tor hörs och en felkod visa (vanligtvis omväxlande med en eller två siffrortillagningstimerns display).	Tekniskt fel.	Vänligen notera felbokstäverna och siffrorna, stäng av strömmen till induktionshällen på väggen och kontakta en kvalificerad tekniker

Felkoder

Visning och inspektion av fel

Felkod	Problem	Lösning
E1	Fel på temperatursensor för keramisk platta - öppen krets.	Kontrollera anslutningen eller byt ut temperatursensorn för den keramiska plattan
E2	Fel på temperatursensor för keramisk platta - kortslutning.
E7	Fel på temperatursensorn för keramisk platta.
C1	Hög temperatur på keramisk plattsensor.	Vänta tills temperaturen på den keramiska plattan återgår till det normala.Tryck på "ON/OFF"-knappen för att starta or enheten.
E3	Temperatursensor för IGBT-felet - öppen krets.	Byt ut strömkortet.
E4	Temperatursensor för IGBT-felet - kortslutning.
C2	Hög temperatur på IGBT.	Vänta tills temperaturen på IGBT återgår till det normala.Tryck på "ON/OFF"-knappen för att starta or enheten.Kontrollera om fläkten går smidigt; Om inte, byt ut fläkten.
EL	Matningsspänningen är lägre än märkspänningen.	Kontrollera om strömförsörjningen är normalSlå på strömmen efter att strömförsörjningen är normal.
EH	Matningsspänningen ligger över märkspänningen.
EU	Kommunikationsfel.	Sätt tillbaka anslutningen mellan bildskärmskortet och strömkortet.Byt ut strömkortet eller bildskärmskortet.
EF	Fel vid spill	Kontrollera om det finns vatten på driftområdet och om så är fallet, rengör och torka.

Ovanstående är bedömning och inspektion av vanliga misslyckanden.
Ta inte isär enheten själv för att undvika faror och skador på induktionshällen.

Information vid kontakt med service

Du är välkommen att kontakta vår kundserviceavdelning om det finns några frågor om våra produkter som du inte kan lösa själv eller om produkten be repareras.

Ofta kan problem åtgärdas genom att använda avsnittet "Felsökning och lösningar". Kontakta vår serviceavdelning om så inte är fallet. Här ser vi till hitta den bästa lösningen och försöker undvika onödiga servicebesök.

Av säkerhetsskäl får endast utbildad fackpersonal utföra reparationer på produkten. Rätten att på produkten upphör om reparationer eller ändringar görs av personer som vi inte har gett till eller om icke-originalreservdelar används.

Kontaktinformation finns på vår hemsida www.scandomestic.dk

Vi rekommenderar att du har produktens modellnummer och serienummer redo om du kontakt kundservice.

Båda delarna finns på produktens typskylt.

Teknisk data

Spara bruksanvisningen och andra dokument för senare användning.

Ytterligare teknisk information finns på typskylten.

Mer information om din produkt finns på www.scandomestic.dk Här hittar du mer teknisk data produkten.

KOMMISSIONENS DELEGERADE FÖRORDNING (EU) 66/2014

Modell nummer	IPF602SF
Typ	Induktion
Antal kokzoner och/eller ytor	4
För cirkelformade elektriska kokzoner: diameter för användbart ytområde per elektriskt uppvärmd kokzon, avrundat till närmaste 5 mm	Induktionszoner

Vänster matlagningssida	, (cm)*	B x D, mm**	Watt	Wh/kg***
Bakre zon	18		1900/2000(B)
Främre zon	18		1800/2000(B)
Höger matlagnngssida
Bakre zon	18		1900/2000(B)
Främre zon	18		1800/2000(B)
Center matlagning område
Bakre mittzon
Fram center zon
Flex matlagningsyta
Vänster flexzon	-	38,6 x 18.0	3000/3600(B)	189,9
Center flex zon	-
Höger flexzon	-	38,6 x 18.0	3000/3600(B)	188
Energiförbrukning för hällen beräknad per kg				189,0

*För cirkelformade kokzoner eller områden: diameter för användbart ytområde per elektriskt uppvärmd kokzon, avrundat till närmaste 5 mm.
**För icke-cirkelformade kokzoner eller områden: längd och bredd för användbart ytområde per elektriskt uppvärmd kokzon, avrundat till närmaste 5 mm.
***Energiförbrukning per elektrisk kokzon eller område beräknat per kg

Tekniskt datablad

Volt / hertz, V/hz	V / 50hz
Watt, W	7400
Produkt dimension, HxBxD, mm	520 x 590 x 62
Inbyggnadsdimesioner (HxWxD), mm	490 x 560 x 58

Kjære kunde

Montering i bordplaten

Beskrivelse av produktet

Informasjon när kontakte tjenesten

Modellnummer	IPF602SF
Type	Induksjon
Antall kokesoner og/eller områder	4
Värmeteknik (induktionskokzoner och kokzoner, strålande kokzoner, solida plattor)	Induksjon

Venstre kokeside	, (cm)*	B x D, mm**	Watt	Wh/kg***
Bakre sone	18		1900/2000(B)
Frontsone	18		1800/2000(B)
Høyre kokeside
Bakre sone	18		1900/2000(B)
Frontsone	18		1800/2000(B)
Sentrum kokeområde
Bakre midtre sone
Midt foran
Flex kokeområde
Venstre flekssone	-	38,6 x 18.0	3000/3600(B)	189,9
Senter flex sone	-
Høyre flex sone	-	38,6 x 18.0	3000/3600(B)	188
Energiforbruk for koketoppen beregnet per kg				189,0
