Produkttype	Frittstående elektrisk komfyr
Merke	Frigor
Modell	IPF602SF
Innbygningsbredde	60 cm
Innbygningshøyde	85 cm
Innbygningsdybde	60 cm
Vekt	ca. 50 kg
Strømforsyning	230 V / 50 Hz
Tilkoblingsverdi	ca. 10 kW
Koketrinn	4 (hvorav 1 sterkkoketrinn)
Stekeovn	Elektrisk stekeovn med grillfunksjon
Stekeovnsvolum	ca. 65 liter
Energiklasse	A (stekeovn)
Dørhengsling	Nederst (klappdør)
Rengjøring	Emalje innside, lett rengjøring
Barnesikring	Ja (knappelås)
Restvarmeindikator	Ja
Tilbehør	Stekebrett, rist, grillrist
Reservedeler	Tilgjengelig via kundeservice

Ofte stilte spørsmål - IPF602SF Frigor

Hvordan slår jeg inn komfyren?

Drei den tilsvarende koketrinnknappen til ønsket nivå. For stekeovnen velg driftsmodus og temperatur.

Hva betyr stekeovnens driftsmoduser?

Over-/undervarme: normale bake- og stekerresultater. Varmluft: jevn varmefordeling. Grill: for gratinering og grilling.

Hvordan rengjør jeg kokeflaten?

Bruk en fuktig klut med mildt rengjøringsmiddel. Unngå sterke skuremidler. Ved glasskeramisk topp, bruk spesialrengjøring.

Hvorfor slår ikke stekeovnen seg på?

Sjekk om støpselet er satt inn og at sikringen ikke har løst ut. Barnesikringen kan også være aktivert.

Hvordan bytter jeg stekeovnslyset?

Trekk ut støpselet. Fjern lampedekselet, bytt den defekte pæren med en tilsvarende 25W/230V pære. Monter dekselet igjen.

Hva gjør jeg ved feilkode E01?

Feilkode E01 indikerer en kortslutning i sensorkabelen. Kontakt kundeservice.

Kan jeg bruke aluminiumsfolie i stekeovnen?

Ja, men ikke dekk ovnsbunnen da dette forstyrrer varmefordelingen og kan skade apparatet.

Hvordan stiller jeg inn klokkeslettet?

Trykk på klokketasten, still inn timer og minutter med +/-, bekreft med OK.

Hvorfor varmer ovnen ujevnt?

Sørg for at ventilasjonsspaltene ikke er dekket. Ved varmluftsdrift fordeles varmen jevnere.

Hvor finner jeg reservedeler?

Reservedeler kan skaffes via Frigor kundeservice eller autoriserte forhandlere. Modellnummeret er IPF602SF.

BRUKSANVISNING IPF602SF Frigor

Displayet viser effektniveauet.

Vedligeholdelse og rengøring

Signalordet indikerar viktig information (t.ex. skada på egendom), men inte fara.

information ska indhentes hos kommunens tekniske forvaltning.

ADVARSEL!

Avsluta matlagningen

• Les denne brukerhåndboken før du bruker produktet for første gang. Det vil hjelpe deg å bru vedlikeholde det riktig og forlenge levetiden.
• Ta vare på bruksanvisningen for senere bruk dersom dette skulle bli nødvendig og sørg for a instruksjonene følges dersom produktet skifter eier.

Denne bruksanvisningen inneholder sikkerhetsinstruksjoner, bruksanvisninger, installasjonsinstruksjoner og feilsøkingstips osv.

Før du ringer etter service:

• Les avsnittet om feilsøkingstips. Dette vil hjelpe deg med å løse noen av de vanligste probleer selv.
• Hvis du ikke kan løse problemene selv, ring etter hjelp fra profesjonelle teknikere.

Når du ringer:

Må du oppgi den fullstendige referansen til enheten (modell, type, serienummer). Denne informasjonen er på typeskiltet som er festet til apparatet. Den kan plasseres både inne i prod på baksiden. Du må oppgi hvor og hvilken forhandler produktet er kjøpt fra, samt kjøpsdato.

Uautorisert oppringing av teknisk tjeneste:

Før service tilkalles sjekkes mulige feil, det er mulig å rette dem selv. Dersom kravet om rettin, uberettiget, er det kundens ansvar å betale kostnadene forbundet med å tilkalle service.

Reklamasjonsrett for husholdningsbruk:

Klagefristen dekker kun helt nye produkter. Klagefristen er gyldig etter lovverket fra kjøpsdato, fremlegges kvittering, regning eller tilsvarende, hvorfra kjøpsdato fremgår. Reklamasjonsretten del kun material- eller utførelsesfeil. Funksjonssvikt på produktene på grunn av installasjonsforhold omfattes ikke av reklamasjonsretten. Reklamasjonsretten begrenser ikke kjøpers rettigheter etter lovverket.

Retten til å klage omfatter ikke:

• Normal slitasje, feil eller skader forårsaket direkte eller indirekte som følge av overbelastning, feilhändtering, misbruk, uforsiktig håndtering, utilstrekkelig vedlikehold, feil installasjon, installasjon og tilkobling, spenningsvariasjoner eller elektriske forstyrrelser eller av reparasjon utført av andre enn Scandomestic A/S autoriserte teknikere.
• Feil eller skade som fölge av kommersiell eller annen bruk av produkter beregnet på private husholdninger.
• Erstatning for eventuelle følgeskader, herunder skade på andre gjenstander, driftstap etc., med mindre annet er bestemt ved lov.

Transportskader:

Transportskader som oppdages ved forhandlerens levering til kunden er primært en sak mellom og forhandleren. I tilfeller hvor kunden selv har stått for transporten av produktet, påtar levera seg ingen forpliktelser i forbindelse med eventuell transportskade. Muligens. Transportskader skal meldes umiddelbart og senest 24 timer etter at varen er levert. Ellers kan kundens krav bli avv

Viktig!

Vær oppmerksom på at, som følge av konstant utvikling og oppdatering av produktet, kan prod gjøre endringer uten forvarsel.

Sikkerhetsinstruksjoner

Din og andres sikkerhet er svært vikt

Les denne brukerhåndboken nøye før du bruker produktet, både for din egen og andres sikkerhet. For å unngå

unødvendige feil og ulykker er det viktig å sørge for at al bruker produktet er kjent med dets bruk og

sikkerhetsfunksjoner. Ta vare på brukerhåndboken og sørg at den følger med produktet hvis det flyttes eller selges, s alle som bruker produktet gjennom hele levetiden er riktig informert om produktets bruk og sikkerhet.

Av sikkerhetsmessige årsaker må sikkerhetsreglene i denne brukerhåndboken overholdes, da produsenten ikke er ansva for skader forårsaket av unnlatelse. Alle sikkerhetsmeldinge bli etterfulgt av et sikkerhetsord som kan være «FARE», «ADVARSEL» eller «FORSIKTIG».

Disse ordene betyr:

Fare

Signalordet indikerer at det er fare for liv og helse på gru ekstremt brannfarlig gass.

Advarsel om elektrisk spenning

Dette indikerer at det er fare for liv og helse på grunn av spenning.

Advarsel

Signalordet indikerer en fare med middels risikonivå som, den ikke unngås, kan føre til død eller alvorlig personskad

Forsiktighet

Signalordet indikerer en fare med lav risikograd som, hvis ikke unngås, kan føre til mindre eller moderate skader.

Oppmerksomhet

Signalordet indikerer viktig informasjon (f.eks. skade på eiendom), men ikke fare.

Følg instruksjonene

Angir at en servicetekniker kun skal bruke og vedlikeholde dette apparatet i samsvar med bruksanvisningen.

Les denne bruksanvisningen nøye og nøye før du bruker/ta bruk enheten, og oppbevar den i umiddelbar nærhet av installasjonsstedet eller enheten til senere bruk!

SIKKERHETSADVARSLER

Din sikkerhet er viktig for oss. Vennligst les denne informasjonen før du bruker koketoppen.

Installasjon

Fare for elektrisk støt

Vær forsiktig – panelkantene er skarpe.

Unnlatelse av å være forsiktig kan føre til skader eller kut

Viktige sikkerhetsinstruksjoner

• Les disse instruksjonene nøye før du installerer eller bruker dette apparatet.
• Ikke plasser brennbart materiale eller produkter på dette apparatet.

- Vennligst gjør denne informasjonen tilgjengelig for person som er ansvarlig for å installere apparatet, da det kan redusere installasjonskostnadene dine.

- For å unngå fare må dette apparatet installeres i henho disse installasjonsanvisningene.

- Manglende installasjon av apparatet kan ugyldiggjøre garantien eller ansvarskrav.

- Dette apparatet kan brukes av barn fra 8 år og oppove personer med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, dersom de fått tilsyn eller instruksjoner om sikker bruk av apparate forstår farene som er involvert.

- Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

- Hvis strømledningen er skadet, må den byttes ut av produsenten, dennes servicerepresentant eller tilsvarende kvalifiserte personer for å unngå fare.

- ADVARSEL: Hvis overflaten er sprukket, slå av apparatet å unngå fare for elektrisk støt, for koketoppoverflater av glasskeramikk eller lignende materiale som beskytter strømførende deler.

- Metallgjenstander som kniver, gafler, skjeer og lokk bør plasseres på koketoppen, da de kan bli varme.

- Ikke bruk damprenser til å rengjøre koketoppen.

- Apparatet er ikke beregnet for å betjenes ved hjelp av en ekstern timer eller et separat fjernkontrollsystem.

- ADVARSEL: Brannfare: Ikke oppbevar gjenstander på kokeflatene.

• Tilberedningsprosessen må overvåkes. En kortvarig tilberedningsprosess må overvåkes kontinuerlig.
• ADVARSEL: Uoppsynt matlaging på koketopp med fett el olje kan være farlig og kan føre til brann. Forsøk ALDRSLukke en brann med vann, men slå av apparatet og de deretter til flammen, f.eks. med et lokk eller et brannte

Fare for elektrisk støt

• Ikke lag mat på en ødelagt eller sprukket koketopp. Hvi koketoppens overflate skulle knekke eller sprekke, må d av apparatet umiddelbart med strømuttaket (veggbryter) kontakte en kvalifisert tekniker.
• Slå av koketoppen i veggen før rengjøring eller vedlikehed
• Hvis du ikke følger dette rådet, kan det føre til elektrisl eller død.

Helsefare

• Dette apparatet er i samsvar med elektromagnetiske sikkerhetsstandarder.
• Personer med pacemakere eller andre elektriske implantater (som insulinpumper) må imidlertid rådføre smed legen sin eller implantatprodusenten før de bruker dette apparatet for å forsikre seg om at implantatene ikke påvirkes av det elektromagnetiske feltet.
• Hvis dette rådet ikke følges, kan det føre til dødsfall.

Fare for varm overflate

- Under bruk vil tilgjengelige deler av dette apparatet bli varme nok til å forårsake brannskader.

- Ikke la kroppen din, klær eller andre gjenstander enn eg kokekar komme i kontakt med induksjonsglasset før overflaten er avkjølt.

- Hold barn unna.

• Håndtakene på kasseroller kan være varme å ta på. Sjel håndtakene på kasserollene ikke stikker over andre kokesoner som er på. Hold håndtakene utilgjengelig for barn.
• Hvis du ikke følger dette rådet, kan det føre til brannsk og skålding.

Fare for kutt

• Det sylskarpe bladet på en koketoppskrape blir eksponer när sikkerhetsdekselet er trukket inn. Bruk med ekstrem forsiktighet og oppbevar alltid trygt og utilgjengelig for
• Manglende forsiktighet kan føre til skade eller kutt.

Viktige sikkerhetsinstruksjoner

• La aldri apparatet være uten tilsyn når det er i bruk. Overkoking forårsaker røyking og fettsøl som kan antenr
• Bruk aldri apparatet som arbeids- eller oppbevaringsflate
• La aldri gjenstander eller redskaper ligge på apparatet.
• Ikke plasser eller legg igjen magnetiserbare gjenstander (f.eks. kredittkort, minnekort) eller elektroniske enheter (f.eks. datamaskiner, MP3-spillere) i nærheten av appara da de kan bli påvirket av det elektromagnetiske feltet.
• Bruk aldri apparatet til å varme opp rommet.
• Etter bruk må du alltid slå av konesonene og koketoppe som beskrevet i denne håndboken (dvs. ved å bruke berøringskontrollene). Ikke stol på at panneregistreringsfunksjonen slår av konesonene når du fjerner pannene.
• Ikke la barn leke med apparatet eller sitte, stå eller kla det.
• Ikke oppbevar gjenstander som er av interesse for barn skap over apparatet. Barn som klatrer på koketoppen ka alvorlig skadet.
• Ikke la barn være alene eller uten tilsyn i området der apparatet er i bruk.

- Barn eller personer med funksjonsnedsettelser som begrenser deres evne til å bruke apparatet, bør ha en ansvarlig og kompetent person til å instruere dem i bru. Instruktøren bør være sikker på at de kan bruke apparatuten fare for seg selv eller omgivelsene.

- Ikke reparer eller skift ut noen del av apparatet med m det er spesifikt anbefalt i håndboken. All annen service utføres av en kvalifisert tekniker.

- Ikke plasser eller slipp tunge gjenstander på koketoppen

- Ikke bruk panner med taggete kanter, og dra ikke pannover induksjonsglassoverflaten, da dette kan ripe glasset.

- Ikke bruk skuresvampe eller andre sterke, slipende rengjøringsmidler til å rengjøre koketoppen, da disse kar ripe opp induksjonsglasset.

- Dette apparatet er beregnet for bruk i husholdningen og lignende bruksområder som:

- personalkjøkkenområder i butikker, kontorer og andre arbeidsmiljøer.

- gårdshus.

- av kunder på hoteller, moteller og andre boliglignende miljøer.

- miljøer av typen bed and breakfast.

- ADVARSEL: Apparatet og de tilgjengelige delene blir varr under bruk.

- Barn under 8 år skal holdes unna med mindre de er ur kontinuerlig tilsyn.

- Slå av kokeplaten med kontrollen etter bruk, og ikke stø pannedetektoren.

Riktig avhending av dette produktet

Symbolet på produktet eller på emballasjen indikerer at dette produktet ikk behandles som husholdningsavfall. I stedet må det leveres til egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Ved å sø for at dette produktet avhendes på riktig måte, er du med på å forhindre potensielle negative konsekvenser for miljøet og menneskers helse. For mer detaljert informasjon om resirkulering av dette produktet, vennligst kontakt lokale myndighet, din husholdningsavfallsstasjon eller butikken der du kjøpte

produktet.

Advarsler for avhending

Kjølemiddel og isolasjonsmaterialer er brennbare. Når produktet kasseres, må det derfor holdes enhver brannkilde. Når produktet skal kasseres, skilles dørene og pakningen til døren og hyllene fjernes. Plasser dørene og hyllene på et riktig sted vekk fra produktet for å forhindre at et ba fanget.

Miljøvern

Dette produktet inneholder ikke ozonreduserende gasser i kjølekretsen eller isolasjonsmaterialen. Produktet må ikke kastes sammen som husholdningsavfall. Isolasjonsskummet inneholder brennb gasser: Produktet skal avhendes i henhold til produktets forskrifter. Unngå å skade kjøleenheter spesielt varmeveksleren.

Emballsjematerialer

Materialer med dette symbolet er laget av miljøvennlige materialer som kar resirkuleres. Ved å kassere emballasjen på riktig måte i henhold til gjeldend forskrifter, bidrar du til å beskytte miljøet.

ADVARSEL!

Emballasjen kan være farlig for barn!

Plastdeler er merket med internasjonale standardforkortelser:

PE - polyetylen, f.eks. innpakningsfilmen

PS - polystyren, f.eks. møbelstoffet

POM - polyoksymetylen, f.eks. plastklips

PP - polypropylen, f.eks. salttrakten

ABS - akrylnitril-butadien-styren, f.eks. kontrollpanel.

Elektrisk og elektronisk utstyr (EEE) inneholder materialer, komponenter og stoffer som kan væl farlige og skadelige for menneskers helse og miljøet når avfall fra elektrisk og elektronisk utsty ikke kastes på riktig måte.

Produkter merket med dette symbolet er elektrisk og elektronisk utstyr. De overkryssede søppelkassen symboliserer at avfall fra elektrisk og elektronisk utstyr ikke må kastes sammen med usortert husholdningsavfall, men må sal inn separat.

For dette formål har alle kommuner etablert innsamlingsordninger der elekt og elektronisk utstyr kan leveres gratis av innbyggerne på gjenvinningsstasjo

eller andre innsamlingssteder eller hentes direkte fra husholdninger. Nærmere opplysninger må innhentes fra kommunens tekniske forvaltning.

ADVARSEL!

Under bruk, service og avhending av produktet, vær oppmerksom på symbol på venstre side, som vanligvis er plassert på baksiden av produktet (bakpar eller kompressor) og er gule eller oransje i fargen. Det er varselsymbolet for brannfare. Det er brennbare materialer i kjølemiddelrøret og kompressoren.

Hold deg langt unna brannkilder under bruk, service og avhending.

Når du som forbruker kobler et produkt til det elektriske anlegget, må du til enhver tid overhø gjeldende lovgivning i ditt land.

Feil installasjon er farlig og kan forårsake personskade. Følg instruksjonene i brukerhåndboken c installasjonsinstruksjonene når du konfigurerer og kobler til dette produktet.

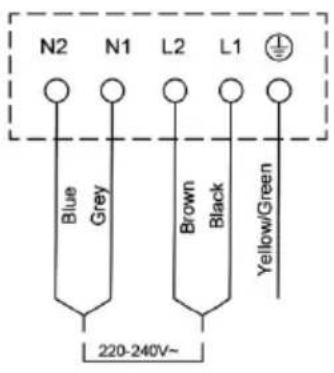

ADVARSEL – Fare for elektrisk støt!

• Produktet må kun kobles til og brukes i samsvar med informasjonen på typeskiltet.
• Produktet må kun kobles til strømnettet via en forskriftsmessig installert jordet stikkontakt.
• Jordspyd og jordforbindelsen som beskytter husets elektriske installasjon må installeres i henh til forskriftene. Det er farlig å bruke produktet uten jordforbindelse.

- Sjekk med en elektriker om ledningsnettet i huset er egnet uten endringer, og om det også egnet for strømmen som koketoppen bruker. Eventuelle endringer må kun gjøres av en kva elektriker.

- Strømkablene må ikke berøre varme deler, og de må plasseres slik at temperaturen ikke overstiger 75 °C på noe tidspunkt.

- Bruk alltid ledningen som følger med enheten.

- Ledningen må ikke utsettes for skarpe punkter eller kanter. Skadet isolasjon i ledningen er få da inntrengning av fuktighet kan forårsake elektrisk støt.

- Ikke bruk adaptere, reduksjonskoblinger eller forgreningsenheter når du kobler til strømnettet, disse kan forårsake overoppheting og brann.

- Under installasjon og bruk av enheten, sørg for at ledningen ikke blir klemt, bøyd, endret ell skadet på noen annen måte.

- Hvis ledningen er skadet eller må byttes ut, må dette utføres av en kvalifisert elektriker for unngå ulykker.

- Hvis produktet kobles direkte til strømnettet, må det installeres en allpolar sikringsbryter med minimumsavstand på 3 mm mellom kontaktene.

- Undersiden og strømledningen på koketoppen er ikke tilgjengelige etter installasjon.

Retningslinjer for matlaging

Velge riktig kokekar

• Bruk kun kokekar med en bunn som er egnet for induksjon.
• Se etter induksjonssymbolet på emballasjen eller på bunnen av kokekaret.
• Du kan sjekke om kokekaret ditt er egnet ved å utføre en magnettest.
• Beveg en magnet mot bunnen av kokekaret. Hvis den tiltrekkes, er kokekaret egnet for induk

• Ha litt vann i kokekaret du vil sjekke.
• Hvis L'ikke blinker i displayet og vannet varmes opp, er kokekaret egnet.
• Kokekar laget av følgende materialer er ikke egnet: rent rustfritt stål, aluminium eller kobber magnetisk base, glass, tre, porselen, keramikk og steingods.

Kjøkkenbunner med aluminiumsinnhold.

Disse reduserer det ferromagnetiske området, noe som betyr at mindre strøm sendes ut til kol Dette kokekaret blir kanskje ikke registrert tilstrekkelig eller ikke registrert i det hele tatt, og v derfor ikke tilstrekkelig opp.

• Ikke bruk kokekar med taggete kanter eller buet bunn.
• Sørg for at bunnen av kokekaret er glatt, ligger flatt mot glasset og har samme størrelse som kokesonen. Bruk kokekar med en diameter som er like stor som grafikken til den valgte som av et litt bredere kokekar vil bli brukt med maksimal effektivitet. Hvis du bruker mindre kan effektiviteten bli lavere enn forventet. Et kokekar på mindre enn 140 mm kan bli uopj koketoppen. Plasser alltid kokekaret eller kokekaret midt på kokesonen.

- Løft alltid kokekaret av induksjonskokeplaten – ikke skyv det, da det kan ripe opp glasset.

Deteksjon av små gjenstander

Når en panne av uegnet størrelse eller ikke-magnetisk (f.eks. aluminium), eller en annen liten g (f.eks. kniv, gaffel, nøkkel) blir liggende igjen på koketoppen, går koketoppen automatisk over i standby-modus etter 1 minutt. Viften fortsetter å koke på induksjonskoketoppen i ytterligere 1

Dimensjon på kokeutstyr

Kokesonene tilpasses automatisk, opptil en viss grense, diameteren på kokekaret. Bunnen av de kokekaret må imidlertid ha en minimumsdiameter i henhold til den tilsvarende kokesonen. For best mulig effektivitet på koketoppen, plasser kokekaret midt på kokesonen.

Kokesone	Minimum (mm)	Maksimum (mm)
1, 2, 3, 4	140	180
Fleksibel induksjon	250	180 x 386

Matlaging

Vær forsiktig når du steker, da olje og fett varmes opp veldig raskt, spesielt hvis du bruker Po Ved ekstremt høye temperaturer vil olje og fett selvantennes, og dette utgjør en alvorlig branr

Matlagingstips

• Når maten koker, reduser temperaturinnstillingen.
• Bruk av lokk vil redusere koketiden og spare energi ved å holde på varmen.
• Minimer mengden væske eller fett for å redusere koketiden.
• Start tilberedningen på høy effekt og reduser effekten når maten er gjennomvarm.

Småkoking, koking av ris

• Småkoking skjer under kokepunktet, ved rundt 85 °C når bobler av og til stiger opp til overkokevæsken. Det er nøkkelen til deilige supper og møre gryteretter fordi smakene utvikler å overkoke maten. Du bør også koke eggbaserte og melfortyknede sauser under kokepunkt
• Enkelte oppgaver, inkludert å koke ris med absorpsjonsmetoden, kan kreve en høyere innstill enn den laveste for å sikre at maten blir ordentlig tilberedt innen anbefalt tid.

Steking av biff

1 For å tilberede saftige og smakfulle biffer:
2 La kjøttet stå i romtemperatur i omtrent 20 minutter før steking.
3 Varm opp en stekepanne med tykk bunn.
4 Pensle begge sider av biffen med olje. Hell litt olje i den varme pannen og senk deretter kj i den varme pannen.
5 Snu biffen bare én gang under stekingen. Den nøyaktige steketiden avhenger av biffens tykkø hvor gjennomstekt du ønsker den. Tiden kan variere fra omtrent 2–8 minutter per side. Tr biffen for å måle hvor gjennomstekt den er – jo fastere den føles, desto mer «gjennomstæ den.
6 La biffen hvile på en varm tallerken i noen minutter, slik at den kan slappe av og bli mør servering.

Til wok

1 Velg en induksjonskompatibel wokpanne med flat bunn eller en stor stekepanne.
2 Ha alle ingrediensene og utstyret klart. Wok-stekingen bør gå raskt. Hvis du lager store men bør du lage maten i flere mindre porsjoner.
3 Forvarm pannen kort og tilsett to spiseskjeer olje.
4 Stek kjøttet først, legg det til side og hold det varmt.

Wok grønnsakene. Når de er varme, men fortsatt sprø, skrur du kokesonen til en lavere e legger kjøttet tilbake i pannen og tilsetter sausen.

5 Rør forsiktig i ingrediensene for å sikre at de er gjennomvarme.
6 Server umiddelbart.

Varmeinnstillinger

Innstillingene nedenfor er kun retningslinjer. Den nøyaktige innstillingen vil avhenge av flere fak inkludert kokekaret ditt og mengden du lager mat. Eksperimenter med induksjonskoketoppen for finne innstillingene som passer deg best.

Varmeinnstilling	Egnethet
1–2	Skånsom oppvarming av små mengder matSmelting av sjokolade, smør og matvarer som brenner seg raskt Lett småkokingLangsom oppvarming
3–4	OppvarmingRask småkokingKoking av ris
5–6	Pannekaker
7–8	SauteringKoking av pasta
9/P	Wok-stekingbrennendeKoke opp suppeKokende vann

Montering av koketoppen

Før du monterer koketoppen, må du sørge foi

• Arbeidsflaten er firkantet og jevn, og ingen bærende elementer forstyrer plassbehovet.
• Hvis koketoppen er installert over en ovn, har ovnen en innebygd kjølevifte.
• Installasjonen skal overholde alle krav til klarering og gjeldende standarder og forskrifter.
• En egnet skillebryter som gir fullstendig frakobling fra strømnettet er integrert i den perman ledningen, montert og plassert i samsvar med lokale regler og forskrifter for ledningsnett.
• Skillebryteren må være av godkjent type og ha en kontaktseparasjon på 3 mm i alle poler (alle aktive (fase)ledere hvis lokale ledningsregler tillater denne variasjonen i kravene).
• Hovedbryteren vil være lett tilgjengelig for kunden når koketoppen er installert.
• Du konsulterer lokale bygningsmyndigheter og forskrifter hvis du er i tvil angående installasjø
• Du bruker varmebestandige og lettrengjørlige overflater (som keramiske fliser) på veggflatene rundt koketoppen.

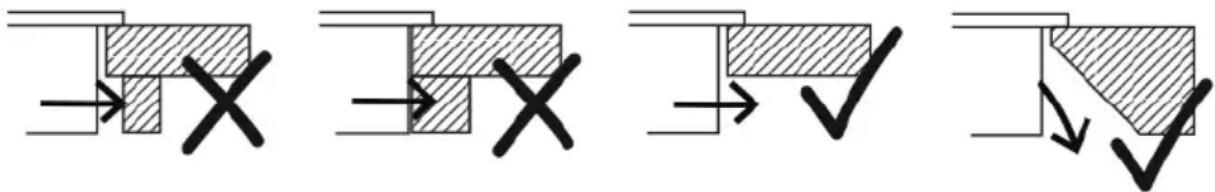

Sikre tilstrekkelig ventilasjon

Sørg for at induksjonskoketoppen er godt ventilert og at luftinntaket og -utløpet ikke er blokke

For å unngå utilsiktet berøring av den overopphetede bunnen av koketoppen, eller uventet ele støt under arbeid, er det nødvendig å plassere en treinnsats, festet med skruer, i en avstand 15 mm fra bunnen av koketoppen.

Merk: Sikkerhetsavstanden mellom koketoppen og overskapet skal være minst 760 mm.

Det er ventilasjonshull rundt utsiden av koketoppen. DU MÅ sørge for at disse hullene ikke blø av benkeplaten når du setter koketoppen på plass.

Vær oppmerksom på at limet som fester plast- eller trematerialet til møblene, må tåle en tem på ikke under 150 °C for å unngå at panelet løsner.

Min. 50 mm. Sørg under alle omstendigheter for at induksjonskoketoppen er godt ventilert og luftinntaket og -utløpet ikke er blokkert.

• Skjær ut hullet i henhold til størrelsene som vises på tegningen som følger med produktet.
• Det må være minst 50 mm plass rundt hullet.
• Sørg for at arbeidsflaten er minst 30 mm tykk.
• Velg varmebestandig og isolert arbeidsflatemateriale (tre og lignende fiberholdig eller hygroskopisk materiale skal ikke brukes som arbeidsflatemateriale med mindre det er imprer for å unngå elektrisk støt og større deformasjon forårsaket av varmestrålingen fra kokeplat

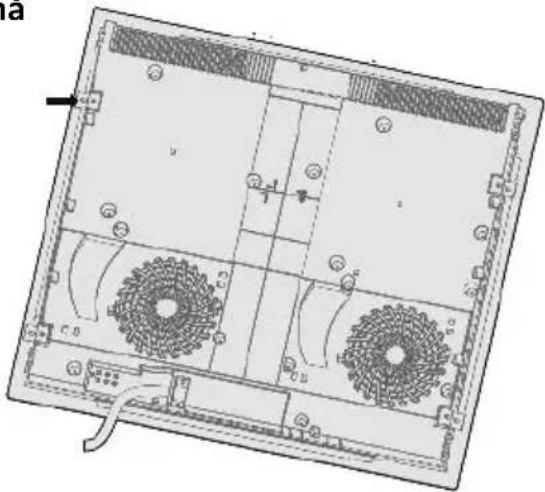

Før montering på arbeidsbenken er det nødvendig å feste tetningslisten p baksiden av glassplaten:

• Snu produktet slik at bunnen er opp og glassplaten er ned. For å beskytte glasset, legg et eller lignende først før du legger koketoppen på glassplaten.
• Ta ut svampstripen fra den selvlukkende posen og riv av det dobbeltsidige limet på bakside svampstripen ;
• Fest svampstripen på baksiden av glassplaten. Svampstripen skal ikke gå utover kanten av glassplaten.

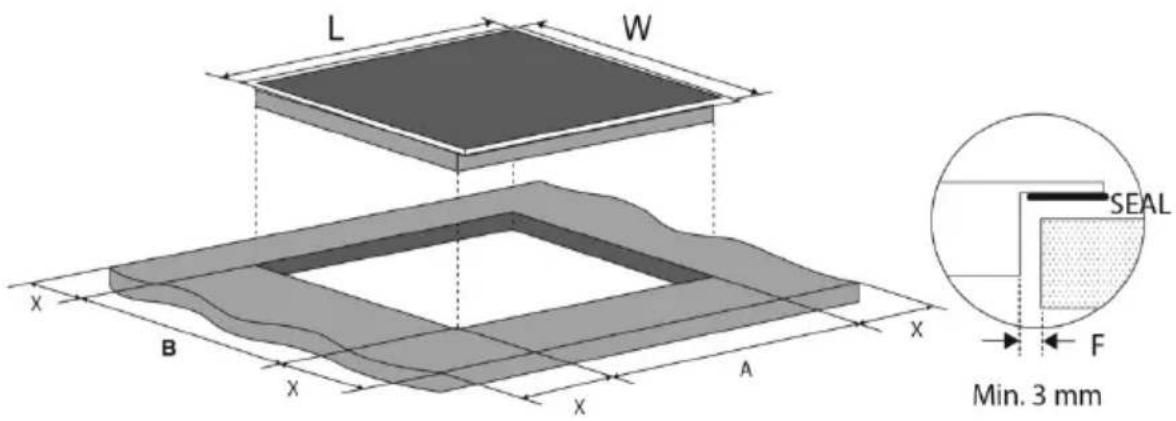

Installasjonsdimensjoner

Merk: Sikkerhetsavstanden mellom sidene av koketoppen og de indre overflatene av benkeplatte være minst 3 mm.

Montering av festebrakettene

Etter at du har installert koketoppen, må du sørge for at

• Strømkabelen er ikke tilgjengelig gjennom skapdører eller skuffer.
• Det er tilstrekkelig med friskluft fra utsiden av skapene til bunnen av koketoppen.
• Hvis koketoppen er installert over en skuff eller et skap, installeres en termisk beskyttelsesbarriere under koketoppens bunnen.
• Skillebryteren er lett tilgjengelig for kunden.

Enheten skal plasseres på en stabil og jevn overflate (bruk emballasjen). Ikke bruk makt på betjeningselementene som stikker ut fra koketoppen.

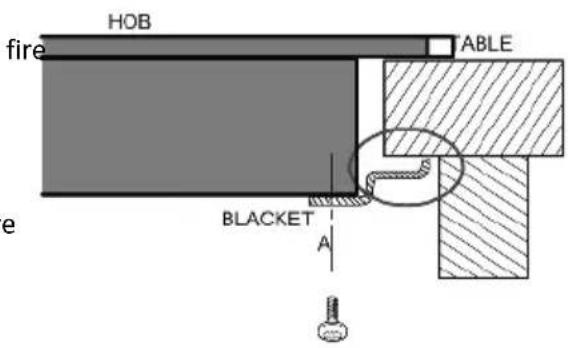

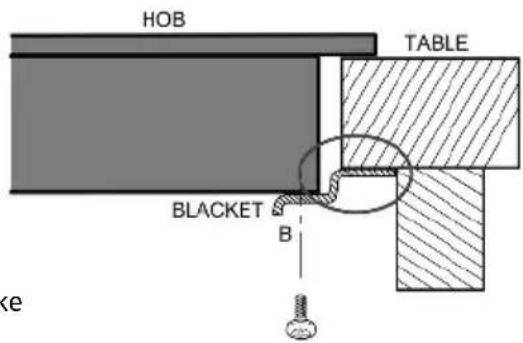

Justere brakettens posisjon

Koketoppen festes til bordplaten ved å sette inn braketter nederst på koketoppen før installasjon.

Juster brakettens posisjon slik at den passer til forskjellige bordplatetykkelser.

Under ingen omstendigheter må brakettene berøre bordplatens innerflater etter montering (se bilde).

FORHOLDSREGLER

1 Induksjonskokeplaten må installeres av kvalifisert personell eller teknikere. Vennligst utfør aldri operasjonen selv.

2 Koketoppen må ikke installeres rett over oppvaskmaskin, kjøleskap, fryser, vaskemaskin eller tørketrommel, da fuktigheten kan skade elektronikken i koketoppen.

3 Induksjonskoketoppen må installeres på en slik måte at bedre varmestråling kan sikres for å øke påliteligheten.

4 Veggen og den induserte varmesonen over bordflaten må tåle varme.

5 For å unngå skader må sandwichlaget og limet være varmebestandige.

Alle bildene i denne håndboken er kun ment som forklaring. Eventuelle avvik mellom det virkel objektet og illustrasjonen i tegningen skal avhenge av det virkelige motivet.

Det kan være små forskjeller mellom enkelte detaljer og utstyr på produktet ditt.

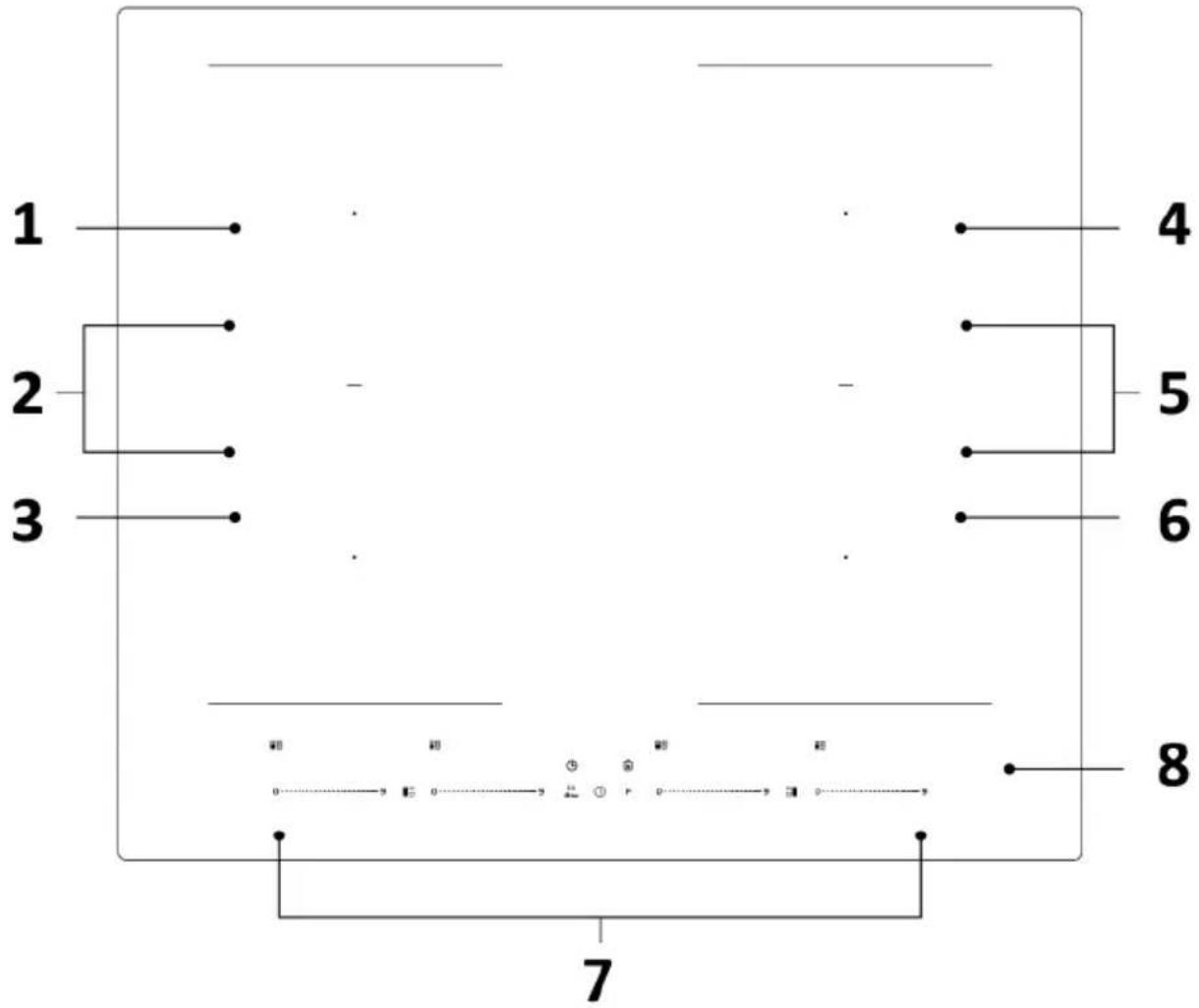

1 Max. 1900/ 2000 W son
2 Max. 3000/3600 W son
3 Max. 1800/ 2000 W son
4 Max. 1900/ 2000 W son
5 Max. 3000/3600 W son
6 Max. 1900/ 2000 W son
7 Kontrollpanel
8 Glassplate

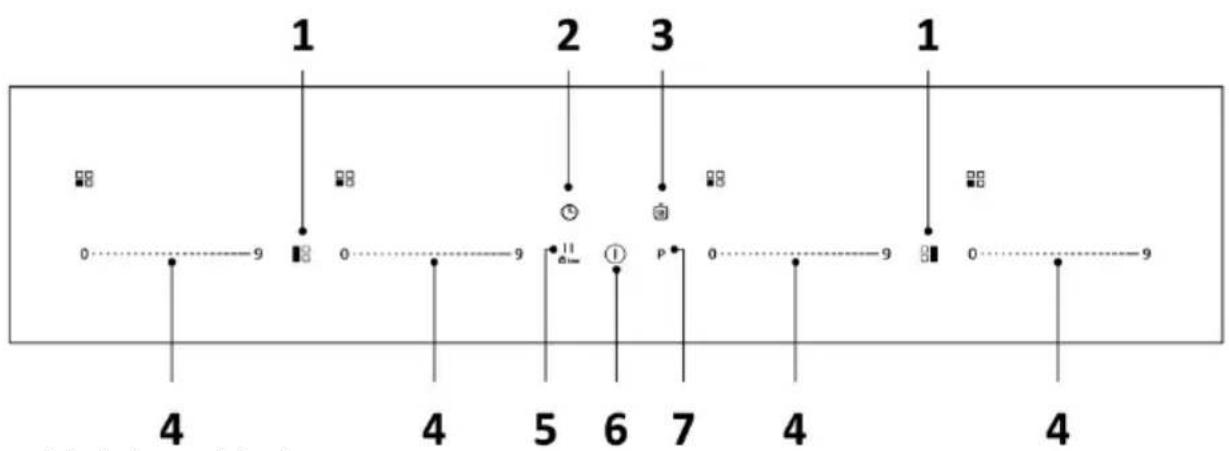

Kontrollpanelfunksjoner

1 Fleksibelt områdevalg
2 Timerkontroll
3 Hold deg varm kontroll
4 Strømbryter berøring - / timer kontroll
5 Pause- og läsekontroll
6 PÅ/AV
7 Boostkontroll

Berøringskontroller

Kontrollene reagerer på berøring, så du trenger ikke å bruke noe trykk.

Sørg for at kontrollene alltid er rene, tørre, og at de ikke dekkes av noen gjer (f.eks. et redskap eller en klut). Selv et tynt lag med vann kan gjøre det vansk bruke kontrollene.

Vedlikehold og rengjøring

Nedenfor finner du en generell beskrivelse av hvordan du rengjør og vedlikeholder koketoppen

Hva?	Hvordan?	Viktig!
Daglig smuss på glass (fingeravtrykk, merker, flekker etter mat eller ikke-sukkerholdig søl på glasset)	Slå av strømmen til koketoppen. Påfør et rengjøringsmiddel for koketopper mens glasset fortsatt er varmt (men ikke varmt!). Skyll og tørk av med en ren klu eller et papirhåndkle.Slå på strømmen til koketoppen igjen.	Når strømmen til koketoppen er slått av, vil det ikke være noen indikator for «varm overflate», men kokesonen kan fortsatt være varm! Vær ekstremt forsiktig.Kraftige skuresvampe, noen nylonskuresvampe og sterke/slipende rengjøringsmidler kan ripe opp glasset. Les alltid etiketten for å sjekke om rengjøringsmiddelet eller skuresvampen er egnet.La aldri rengjøringsrester ligge på koketopp: glasset kan bli skadet.
Overkoking, smelting og varmt sukkerholdig søl på glasset	Fjern disse umiddelbart med en fiskeskive, palettkniv eller barberbladskrape som er egnet for induksjonsglassplatetopper, men vær forsiktig med varme kokesoner:Slå av strømmen til koketoppen veggen.Hold bladet eller redskapet i en 30° vinkel og skrap smuss eller søl til et kjølig område av koketoppen.Rengjør smuss eller søl med en oppvaskklut eller et papirhåndkle. Følg trinn 2 til 4 f «Hverdaglig smuss på glasset» over.	Fjern flekker etter smeltet mat, sukkerholdig mat eller søl så snar som mulig. Hvis de avkjøles på glasset, kan de være vanskelige å fjerne eller til og med skade glassoverflaten permanent.Fare for kutt: Når sikkerhetsdekselet er trukket inn, blir bladet i en skrape barberhøv skarp. Bruk med ekstrem forsiktighet og oppbevar alltid trygt og utilgjengelig for barn.
Spillovers på berøringskontrollene	Slå av strømmen til koketoppen.Sug opp sølet og tørk av berøringskontrollområdet med en ren, fuktig svamp eller klut.Tørk området helt tørt med et papirhåndkle.Slå på strømmen til koketoppen igjen.	Koketoppen kan pipe og slå seg av, og berøringskontrollene fungerer kanskje ikke så lenge de er væske på dem. Sørg for å tør av berøringskontrollområdet før du slår koketoppen på igjen.

Feilsøking

Bruk av apparatet kan føre til feil og funksjonsfeil. Tabellene nedenfor inneholder mulige årsak merknader for å løse en feilmelding eller funksjonsfeil. Det anbefales å lese tabellene nedenfor for å spare tid og penger som kan koste deg å ringe til servicesenteret.

Problem	Mulige årsaker	Hva du skal gjøre
Koketoppen kan ikke slås på.	Ingen strøm.	Sørg for at koketoppen er koblet strømforsyningen og at den er slå på.Sjekk om det er strømbrudd hjemme eller i området ditt. Hvis du har sjekket alt og problemet vedvarer, ring en kvalifisert tekniker.
Berøringskontrollene reagerer ikke.	Kontrollene er låst.	Lås opp kontrollene.
Berøringskontrollene er vanskelige å betjene.	Det kan være et tynt lag med vann over kontrollene, eller du bruker kanskje fingertuppen når du berører kontrollene.	Sørg for at berøringskontrollområdet er tørt, og bruk fingertuppen når du berører kontrollene.
Glasset blir ripet.	Kokekar med ru kanter.Uegnede, slipende skuresvampe eller rengjøringsprodukter brukes.	Bruk kokekar med flat og glatt bunn. Se «Velge riktig kokekar».Se «Vedlikehold og rengjøring».
Noen panner lager knitrende eller klikkelyder.	Dette kan skyldes konstruksjonen av kokekaret ditt (lag av forskjellige metallei vibrerer forskjellig).	Dette er normalt for kokekar og indikerer ikke en feil.
Koketoppen lager en lav summelyd når den brukes på en høy varmeinnstilling.	Dette er forårsaket av teknologien bak induksjonskoking.	Dette er normalt, men lyden skal avta eller forsvinne helt når du reduserer varmeinnstillingen.
Viftestøy kommer fra induksjonstoppen.	En kjølevifte som er innebygd induksjonskoketoppen din har slått seg på for å forhindre at elektronikken overopphetes. Den kan fortsette å gå selv etter at du har slått av induksjonskoketoppen.	Dette er normalt og krever ingen handling. Ikke slå av strømmen til induksjonskoketoppen i stikkontakten mens viften går.
Pannene blir ikke varme, og vises i displayet.	Koketoppen kan ikke oppdage pannen;- den er ikke egnet for induksjonskoking.- den er for liten for kokesone eller ikke riktig sentrert på der	Bruk kokekar som er egnet for induksjon. Se avsnittet «Velge rikti kokekar».Sentrer pannen og sørg for at bunnen passer til størrelsen på kokesonen.
Induksjonstoppen eller en kokesone har slått se av uventet, det høres er tone og en feilkode vise: (vanligvis vekslende med ett eller to sifre i timerdisplayet).	Teknisk feil.	Noter ned feilbokstavene og - tallene, slå av strømmen til induksjonskoketoppen i stikkontakten og kontakt en kvalifisert tekniker.

Feil koder

Feilvisning og inspeksjon

Feilkode	Problem	Løsning
E1	Feil på temperatursensor for keramisk plate - åpen krets.	Sjekk tilkoblingen eller skift ut temperatursensoren på den keramiske platen
E2	Feil på temperatursensor for keramisk plate - kortslutning.
E7	Feil på temperatursensor for keramisk plate.
C1	Høy temperatur på keramikk platesensor.	Vent på temperaturen på den keramiske platen tilbake til normalen.Trykk på «PÅ/AV»-knappen for å starte enheten på nytt.
E3	Temperatursensor for IGBT-feil - åpen krets.	Bytt ut strømkortet.
E4	Temperatursensor på IGBT-feil - kortslutning.
C2	Høy temperatur på IGBT.	Vent til temperaturen på IGBT-en går tilbake til normalen.Trykk på «PÅ/AV»-knappen for å starte enheten på nytt.Sjekk om viften går jevnt; hvis ikke, bytt viften.
EL	Forsyningsspenningen er under nominell spenning.	Vennligst sjekk om strømforsyningen er normal.Slå på strømmen etter at strømforsyningen er normal.
EH	Forsyningsspenningen er over nominell spenning.
EU	Kommunikasjonsfeil.	Sett inn forbindelsen mellom skjermkortet og strømkortet igjen.Bytt ut strømkortet eller skjermkortet.
EF	Overløpsfeil	Sjekk om det er vann på arbeidsområdet, og så fall rengjør og tørk det.

Ovennevnte er vurdering og inspeksjon av vanlige feil.
Ikke demonter enheten selv. Dette kan føre til fare og skader på induksjonstoppen.

Du er velkommen til å kontakte vår kundeserviceavdeling hvis det er spørsr om produktene våre som du ikke kan løse selv, eller hvis produktet trenger reparasjon.

Ofte kan problemer løses ved å bruke avsnittet om «Feilsøking og løsninger Kontakt vår serviceavdeling hvis dette ikke er tilfelle. Her sørger vi for å fir beste løsningen og prøver å unngå unødvendige servicebesøk.

Av sikkerhetsmessige årsaker kan kun opplært fagpersonell utføre reparasjoner på produktet. Reklamasjonsretten på produktet bortfaller dersom reparasjoner eller endringer utføres av perso som ikke har fått tillatelse fra oss, eller dersom det brukes uoriginale reservedeler.

Kontaktinformasjon finner du på nettsiden vår www.scandomestic.dk

Begge delene finnes på produktets typeskilt.

Tekniske data

Ta vare på brukerhåndboken og andre dokumenter til senere bruk.

Ytterligere teknisk informasjon finner du på typeskiltet.

Mer informasjon om produktet ditt finner du på www.scandomestic.dk. Her finner du flere tekr data om produktet.

KOMMISSJONENS DELEGERT FORORDNING (EU) 66/2014

*For sirkulære kokesoner eller område: diameter av nyttig overflate per elektrisk oppvarmet kokesone, avrundet til nærmeste 5 mm
**For ikke-sirkulære kokesoner eller områder: lengde og bredde på nyttig overflate per elektrisk oppvarmet kokesone eller område, avrundet til nærmeste 5 mm

Teknisk dataark

Spenning / hertz, V/hz	V / 50hz
Watt, W	7400
Produktmål, HxBxD, mm	520 x 590 x 62
Innebygde mål, HxBxD, mm	490 x 560 x 58
