BRUKSANVISNING Guard L1 Select MIELE

Ledningsoprulningen kan afbrydes när som helst.

c Silence AirClean 50 (gråt)

d Active AirClean 50 (sort)

e HEPA AirClean 50 (hvidt)

Bemærk ved ændring

Ta av sugeslangen 60

Valg av sugeeffekt 61

Mellomtrinn av sugeeffekt 61

Ta ut tilbehør 62

Indikator for bytte av utblåsningsfilter lyser 64

Bytte av AirClean-utblåsningsfilteret 65

Utblåsningsfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 og

HEPA AirClean 50 skiftes ut 65

Tilkobling av sugeslangen (Bilde 02)

Ta av sugeslangen (Bilde 03)

Du kan avbryte kabelinntrekk när som helst.

■ Dra kjapt i nettkabelen mens den rulles opp.

■ Trå på fottasten på/av ①.

Valg av sugeeffekt (Bilde 14)

Mellomtrinn av sugeeffekt

Skift ut støvsugerposen när indikatoren for bytte av støvsugerpose lyser.

Tilstoppede porer reduserer sugeeffekten til støvsugeren.

Indikator for bytte av utblåsningsfilter lyser (Bilde 27)

Bytte av AirClean-utblåsningsfilteret (Bilde 28–30)

Säkerhetsanvisningar och varningar 73

Beskrivning av dammsugaren 78

Hållbarhet och miljöskydd 80

Anmärkning till den europeiska förordningen (EU) nr 666/2013 81

Bildhänvisningar 82

Beskrivning av dammsugaren 82

Medföljande tillbehör 82

3D4U 82

Symboler på manöverpanelen.... 82

Indikator för byte av dammpåse – funktion.... 82

Filterindikatorns funktion.... 83

Motorfilter 83

Idrifttagning 83

Ansluta dammsugarslangen 83

Ta loss dammsugarslangen 83

Sätta ihop dammsugarslang och handtag 83

Sätta ihop handtag och dammsugarrör 83

Sätta ihop dammsugarrör och omkopplingsbart golvmunstycke 83

Användning.... 83

Ställa in teleskoprör 83

Ställa in golvmunstycket 83

Dammsuga trappsteg 84

Dra ut sladden 84

Rulla ihop sladden 84

Starta och stänga av 84

Välja sugeffekt 84

Sugeffektsmellanlägen 84

Ta ut tillbehör 85

2 i 1 möbel- och fogmunstycke 85

Använda sugpenseln på EcoComfort-handtaget (beroende på modell) 85

Använda sugpenseln på Comfort-handtaget 2.0 (beroende på modell) 85

Parkering, transport och förvaring.... 86

Parkeringshållare för pauser under dammsugningen 86

Parkeringshållare för förvaring 86

Rengöring och skötsel 86

Köpa tillbehör 86

Indikator för byte av dammpåse 87

Sätta in dammsugarpåsen 87

Indikatorn för byte av utblåsningsfilter tänds 87

Byta utblåsningsfilter AirClean 88

Byta utblåsningsfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 och HEPA AirClean 50 88

Sätta i annat utblåsningsfilter 89

Rengöra motorfiltret 89

Byta ut trådlyft 89

Rengöra dammsugaren och tillbehör 90

Åtgärda problem.... 91

Miele service.... 92

Få hjälp vid eventuella störningar.... 92

Mieles garanti 92

Extra tillbehör 92

Denna dammsugare uppfyller gällande säkerhetskrav. En felaktig användning kan medföra person- och sakskador.
Läs bruksanvisningen innan du använder dammsugaren första gången. Den innehåller viktig information om säkerhet, användning, rengöring och underhåll. På så vis undviker du personskador samt skador på dammsugaren.
I enlighet med normen IEC 60335-1 påpekar Miele att det är viktigt att läsa och följa avsnittet "Idrifttagning" samt säkerhetsanvisningarna och varningarna.
Miele tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.
Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Stäng alltid av dammsugaren efter dammsugning, innan du byter tillbehör och före rengöring, underhåll och innan du utför felåtgärder. Dra ut stickproppen ur vägguttaget.

Användningsområde

Denna dammsugare är avsedd att användas i hushåll och hushållsliknande miljöer. Dammsugaren är inte avsedd för användning på byggarbetsplatser.
Denna dammsugare är lämplig för daglig dammsugning av mattor, heltäckningsmattor och hårda golv.
Dammsugaren är inte avsedd att användas utomhus.
Den här dammsugaren får inte användas på en höjd som är högre än 4000 m över havet.
▶ Dammsug endast torrt damm/torr smuts med dammsugaren. Det är inte tillåtet att dammsuga på människor och djur. Alla andra användningsområden samt ombyggnader och ändringar av dammsugarens konstruktion är inte tillåtna.

▶ Personer (inklusive barn), som på grund av sina fysiska, sensoriska eller psykiska förmågor eller på grund av oerfarenhet eller okunskap inte kan använda dammsugaren på ett säkert sätt, får endast använda den under uppsikt eller anvisning av en ansvarig person.

Om det finns barn i hemmet

Risk för kvävning! Barn kan under lek linda in sig i för-packningsmaterial (till exempel plastfolie) eller dra det över huvudet och kvävas. Håll därför barn borta från förpackningsmaterial.
Barn under 8 år bör hållas borta från dammsugaren. De får endast använda den under uppsikt.
Barn från 8 år och uppåt får endast använda dammsugaren utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna se och förstå riskerna med en felaktig användning.
Barn får inte rengöra eller göra underhåll på dammsugaren utan uppsikt.
Håll uppsikt över barn som befinner sig i närheten av dammsugaren. Låt inga barn leka med den.

Teknisk säkerhet

Kontrollera dammsugaren och alla tillbehörsdelar med avseende på synliga yttre skador innan du använder den. Använd aldrig dammsugaren om den eller dess komponenter är skadade.

Jämför anslutningsuppgifterna (nätspänning och frekvens) på dammsugarens typskylt med dem som gäller för elnätet. Dessa data måste överensstämma. Utan ändring är dammsugaren avsedd för 50 Hz eller 60 Hz.

Eluttaget måste ha en säkring av typen 16 A eller 10 A.

Det är möjligt att tidvis eller permanent använda en fristående eller icke nätsynkron energiförsörjningsenhet (till exempel fristående elnätverk, backupsystem). Driften förutsätter att energiförsörjningsenheten följer föreskrifterna enligt EN 50160 eller liknande.

De skyddsåtgärder som ska tas på uppställningsplatsen och i denna Miele-produkt vad gäller funktion och arbets-sätt måste även säkerställas i fristående respektive icke nätsynkron drift. Vid behov ska åtgärderna ersättas med lik-värdiga åtgärder i installationen. Exempelvis enligt det som står i aktuell publicering från VDE-AR-E 2510-2.

▶ Under den lagstadgade reklamationsfristen får reparationer endast utföras av Miele service eller av Miele auktoriserad serviceverkstad, annars kan garantibestämmelserna inte åberopas om det skulle uppstå fel på dammsugaren vid senare tillfälle.

Använd inte dammsugaren om sladden är skadad. Byt bara ut en skadad slatt komplett med kabeltrumman. Av säkerhetsskäl får sladden bara bytas av Miele service.

Använd inte sladden för att bära dammsugaren och dra inte ut stickproppen ur vägguttaget med hjälp av kabeln. Dra inte sladden över vassa kanter eller kläm den, till exempel under dörrar. Undvik att köra över sladden med dammsugaren. Sladden, stickproppen och vägguttaget kan skadas och därmed utgöra en säkerhetsfara.

▶ Reparation av dammsugaren ska endast utföras av Miele service eller av Miele auktoriserad serviceverkstad. Ej fackmässigt utförda reparationer kan medföra avsevärda risker för användaren.

Användning

Använd inte dammsugaren utan dammpåse, motorskyddsfilter och utblåsningsfilter.
Det går inte att stänga locket till dammutrymmet om ingen dammpåse har satts in. Använd inte våld.
Kontrollera alltid att dammpåsen är ordentligt insatt innan du stänger locket till dammutrymmet.
Dammsug aldrig glödande föremål som till exempel ciga-retter eller aska och kol som ser ut att ha slocknat.
▶ Dammsug inte tonerpulver. Tonerpulver som används i exempelvis skrivare eller kopiatorer kan leda ström.
▶ Dammsug inte vätskor eller annan fuktig smuts. Låt våta eller schamponerade mattor torka helt innan du damm-suger dem.
Dammsug aldrig lättantändligt eller explosivt material eller gaser. Dammsug inte heller på platser där sådana ämnen finns.
Kom inte i närheten av huvudet med dammsugarröret.

Rengöring

Doppa aldrig dammsugaren och tillhörande delar i vatten. Rengör dammsugaren och tillhörande delar endast med en torr eller lätt fuktig trasa.

Tillbehör och reservdelar

▶ Stoppa inte in fingrarna i den roterande valsen under dammsugning med en Miele-turboborste.
Se till att handtaget inte skadas vid dammsugning utan munstycke.
Använd endast dammpåsar, filter och originaltillbehör med Miele-logotypen på förpackningen. Endast med dessa kan tillverkaren garantera säkerheten.
Endast om originalreservdelar används garanterar Miele att alla säkerhetskrav uppfylls. Defekta delar får endast by-tas ut mot originaldelar.
Miele garanterar tillgängligheten av reservdelar till din diskmaskin i upp till 15 år (minst 10 år) efter att modellserien har utgått ur sortimentet.

Transport

Förpackningen skyddar dammsugaren mot transportskador. Vi rekommenderar att förpackningen sparas, så att den kan användas om dammsugaren ska transporteras.

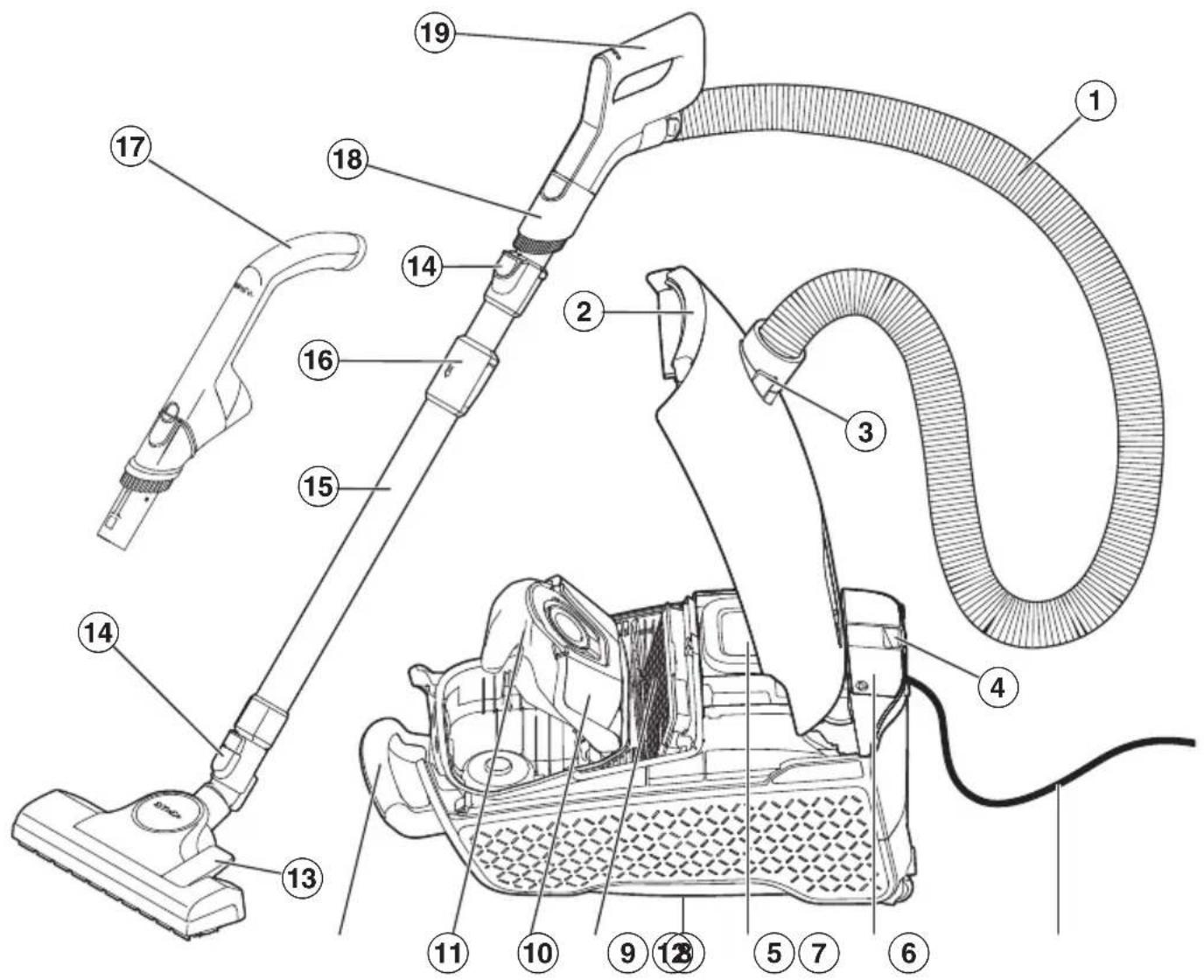

① Dammsugarslang*
② Låsknapp för locket till dammutrymmet
③ Slanganslutning
④ Parkeringshållare för pauser under dammsugningen
⑤ Anslutningskabel med stickpropp
⑥ Tillbehörsfack för 2 i 1 möbel- och fogmunstycke
⑦ Manöverpanel
⑧ Parkeringssystem för förvaring (undersidan av dammsugaren)
⑨ Miele originalutblåsningsfilter*
⑩ Hållare dammsugarpåse
⑪ Original Miele dammpåsar
⑫ Bärhandtag
⑬ Golvmunstycke*
⑭ Låsknappar
⑮ Teleskoprör
⑯ Låsknapp för teleskoprör
⑰ EcoComfort-handtag*
⑱ Löstagbar sugborste*
⑲ Comfort-handtag 2.0*
⑳ Fotknapparna +/- för justering av sugeffekten
⑳ Indikator för byte av dammpåse
⑳ Effektlägen
②3 Fotknapp På/Av ①
⑳ Indikator för byte av utblåsningsfilter
⑳ Fotknapp för automatisk kabelvinda Ⓥ ^+

* Beroende på modell kan utrustning märkt med asterisk ha ett annat utförande, alternativt inte ingå i dammsugarens utrustning.

Transportförpackning

Förpackningen skyddar maskinen mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Förpackning/emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning. Lämna till materialspecifika återvinningscentraler om möjligt.

Vi rekommenderar att förpackningen sparas, så att den kan användas om produkten ska transporteras.

Avfallshantera dammsugarpåsar och filter

Dammpåsarna och filtren är tillverkade av miljövänliga material. Förbrukade filter kan kastas i hushållssoporna. Du kan även slänga dammpåsarna i hushållssoporna under förutsättning att de inte innehåller något som inte får slängas där.

Uttjänade elektriska och elektroniska produkter innehåller i många fall material som kan återanvändas. Men de innehåller även skadliga ämnen som är nödvändiga beståndsdelar för produkternas funktion och säkerhet. Om sådana ämnen hamnar i hushållsavfallet eller hanteras på fel sätt kan det medföra skador på människors hälsa och på miljön. Kasta därför på inga villkor den uttjäna-de produkten i hushållsavfallet.

Lämna in uttjänade elektriska och elektroniska produkter till en återvinningsstation. Du är själv ansvarig för att radera eventuella personliga uppgifter som kan stå på maskinen. Du har en lagstadgad skyldighet att plocka ur gamla batterier och lampor som inte sitter fast i produkten. Ta dem till ett lämpligt uppsamlingsställe, där de kan lämnas in. Se till att den uttjänta produkten förvaras barnsäkert tills den lämnas in för omhändertagande.

Anmärkning till den europeiska förordningen (EU) nr 666/2013

Denna dammsugare är en hushålls-dammsugare och är enligt ovan nämnda förordning klassad som en universal-dammsugare.

Denna bruksanvisning, och ytterligare uppgifter, kan laddas ner på Mieles hemsida, www.miele.se

Den angivna årsförbrukningen enligt förordningen beskriver den indikativa, årliga energiförbrukningen (kWh per år), base-rat på 50 rengöringsomgångar med dammsugaren. Den faktiska energiför-brukningen beror på hur man använder dammsugaren.

Alla tester och beräkningar som anges i ovan nämnda förordning genomfördes enligt följande, respektive gällande harmoniserade normer under beaktande av aktuella föreskrifter från EU-kommissionen från september 2014:

Inte alla medföljande golvmunstycken och dammsugartillbehör är avsedda för intensiv rengöring av mattor och hårda golv såsom beskrivs i förordningen. Följ-ande golvmunstycke och inställning har använts för att beräkna värdena:

För energiförbrukning och rengöringsklasser på mattor och hårda golv samt ljudvärden på mattor har det omkopplingsbara golvmunstycket använts med infälld borst (tryck på fotknappen ☐).

Uppgifterna enligt förordningen refererar uteslutande till de här angivna kombinationerna och inställningarna av golvmunstycket på de olika typerna av golv.

För alla mätningar användes Mieles original dammpåsar, motorfilter och utblåsningsfilter.

Bildhänvisningar

Bilderna som vi hänvisar till i de olika avsnitten finns på de utvikbara sidorna i slutet av bruksanvisningen.

Beskrivning av dammsugaren

Denna dammsugare är lämplig för daglig dammsugning av mattor, heltäckningsmattor och hårda golv som inte är känsliga.

I Mieles golvvårdssortiment finns passande tillbehör för många olika speciella ändamål (se avsnittet "Extra tillbehör").

Vissa modeller är standardutrustade med en turboborste, som inte är med på bild.

Denna turboborste har en separat medföljande bruksanvisning.

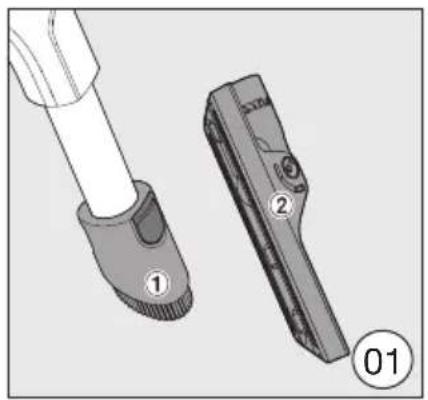

Medföljande tillbehör (bild 01)

① Sugpensel

Passar för att dammsuga ytor som inte är ömtåliga som till exempel tangentbord eller att dammsuga smulor.

Sugborsten är avtagbar och kan användas för att dammsuga svåråtkomliga områden på dammsugarröret.

② 2 i 1 möbel- och fogmunstycke

För dammsugning av veck, skarvar och hörn samt stoppade möbler, madrasser, kuddar, gardiner etc.

3D4U

Med 3D4U erbjuder Miele dessutom kostnadsfria tillbehör för nerladdning till 3D-skrivaren (www.miele.se, Service, Reservdelar & Tillbehör).

Symboler på manöverpanelen

Effektlägena på dammsugaren är för- sedda med symboler som visar exempel på vad som är lämpligt att dammsuga med respektive effektläge.

	Gardiner, textilier
	Stoppade möbler, kuddar
	Äkta velourmattor, mattor och löpare
	Hårda golv, hårt smutsade mattor och heltäckningsmattor

Andra symboler för drift och funktion:

- M	inskad sugeffekt
+ Ö	kad sugeffekt
	Indikator för byte av dammpåse
	Indikator för byte av utblåsningsfilter
1	Aktivera/avaktivera
	Automatisk kabelvinda

Indikator för byte av dammpåse – funktion

Indikatorns funktion är inställd på blan- dad smuts som damm, här, trådar, matt- ludd, sand och så vidare.

Om du dammsuger mycket fint damm som till exempel borrdamm, sand, gips och mjöl, täpps porerna i dammpåsen igen väldigt snabbt.

Dammindikatorn visar då "full" dammpåse trots att den ännu inte är det. Den måste då bytas.

Om du dammsuger mycket hårstrån, mattludd eller ludd av ull med mera, så reagerar dammindikatorn först när dammpåsen är helt full.

Filterindikatorns funktion

Efter cirka 50 drifttimmear, vilket ungefär motsvarar en genomsnittlig användning på ett år, visas indikeringen för filterbyte av utblåsningsfiltret. Byt utblåsningsfilter när indikatorn på dammsugaren tänds. Vid denna tidpunkt ska även motorfiltrets föroreningsstatus kontrolleras.

Du måste återställa displayen varje gång du byter utblåsningsfilter och vid behov rengör motorfiltret. Se avsnittet "Indikatorn för byte av utblåsningsfilter tänds" i avsnittet "Rengöring och skötsel".

Motorfilter

Dammsugaren är som standard utrustad med ett motorfilter. Det behöver inte bytas ut under dammsugarens hela livslängd.

Idrifttagning

Ansluta dammsugarslangen (bild 02)

Sätt i slanganslutningen så att den snäpper fast ordentligt i dammsugarens sugöppning. Skjut in de båda delarnas insättningsanordningar i varandra.

Ta loss dammsugarslangen (bild 03)

■ Tryck in slanganslutningens låsknappar, som sitter på sidorna och dra ut slanganslutningen ur sugöppningen.

Sätta ihop dammsugarslang och handtag (bild 04)

■ Sätt in slanganslutningen i dammsugarröret tills du hör att den snäpper fast.

Sätta ihop handtag och dammsugarrör (bild 05)

■ Stick in handtaget tills du hör att det snäpper fast i dammsugarröret. Skjut in de båda delarnas insättningsanordningar i varandra.
- Tryck på låsknappen när du vill ta isär delarna från varandra och dra handtaget med en lätt vridning ur dammsugarröret.

Sätta ihop dammsugarrör och om-kopplingsbart golvmunstycke (bild 06)

Sätt sugröret på golvmunstycket genom att vrida röret åt höger och vänster tills låsmekanismen snäpper fast.
■ Tryck på läsknappen när du vill ta isär delarna och dra dammsugarröret med en lätt vridning ur golvmunstycket.

Användning

Ställa in teleskoprör (bild 07)

Teleskopröret består av två rör som är instoppade i varandra och kan dras isär till bekväm längd.

■ Tryck in läsknappen och ställ in tele- skopröret på önskad längd.

Ställa in golvmunstycket (bild 08 + 09)

Beroende på modell är dammsugaren utrustad med ett av de avbildade golvmunstyckena.

Beakta i första hand rengörings- och skötselanvisningarna från tillverkaren av golvet eller underlaget som ska dammsugas.

Dammsug tåliga och jämna hårda golv samt golv med fogar eller djup struktur med utfälld borst:

■ Tryck på fotknappen 📁.

Dammsug mattor och heltäckningsmattor med infälld borst:

■ Tryck på fotknappen ◇.

Om du tycker att det går trägt att dammsuga med munstycket, reducera sugeffekten tills det glider lättare över underlaget (se avsnittet "Välja sug-effekt").

Dammsuga trappsteg (bild 10)

⚠️ Risk för skador om dammsugaren ramlar ner.

Om dammsugaren ramlar ner för trappan kan den orsaka skador på dig eller andra personer.

Dammsug alltid trappor nerifrån och upp.

Det omkopplingsbara golvmunstycket är även lämpligt för att dammsuga trappsteg.

Dra ut sladden (bild 11)

■ Dra ut sladden till önskad längd.
■ Sätt i stickproppen i vägguttaget.

⚠️ Skada på grund av överhettning.

Sladden kan överhettas om dammsugaren används en längre tid.

Dra ut sladden helt om du dammsuger i mer än 30 minuter.

Rulla ihop sladden (bild 12)

■ Dra ut stickproppen ur vägguttaget.
■ Trampa kort på knappen för kabelvindan.

Du kan stanna kabelvindan i valfritt läge.

■ Dra lite i kabeln när den dras in.

Starta och stänga av (bild 13)

■ Tryck på fotknappen På/Av ①.

Välja sugeffekt (bild 14)

Du kan anpassa sugeffekten till det som ska dammsugas. Genom att reducera sugeffekten glider munstycket lättare över underlaget.

Det valda effektläget lyser.

När du använder dammsugaren första gången kopplas den in på högsta effektläge.

Nästa gång du dammsuger kopplas dammsugaren in på det senast valda effektläget.

■ Tryck på fotknappen + om du vill ha en högre sugeffekt.
■ Tryck på fotknappen -, om du vill ha en lägre sugeffekt.

Sugeffektsmellanlägen

Utöver de förinställda effektlägena kan du anpassa dammsugarens sugeffekt individuellt efter dina egna önskemål.

Gör på följande sätt för att anpassa sug-effekten efter dina enskilda behov:

■ Tryck och håll in fotknappen + eller -.

Symbolen för det aktuella effektläget börjar blinka.

Håll fotknappen + eller - intryckt tills önskad sugeffekt har uppnåtts. Symbolen för det förinställda effektläge som ligger närmast sugeffektens sugläge blinkar i enlighet med detta.
■ Släpp fotknappen.

Efter 5 sekunder, om ingen knapp trycks, sparas sugeffektens mellanläge till det nästa högre/lägre angivna effektläget.

Vid nästa användning startar dammsugaren på sugeffektens mellanläge. Genom att välja ett av de fyra angivna effektlägena raderar du sparningen.

Ta ut tillbehör (bild 15)

■ Tryck på markeringen på tillbehörsfacket

Tillbehörsfacket öppnas.

■ Ta bort det kombinerade möbel- och fogmunstycket.
■ Stäng tillbehörsfacket genom att trycka ner locket.

2 i 1 möbel- och fogmunstycke

Dammsugaren är som standard utrustad med ett kombinerat möbel- och fogmunstycke.

Fogmunstycke (bild 16)

När 2 i 1 möbel- och fogmunstycket har tagits ut ur tillbehörsfacket kan det användas för dammsugning av fogar, skarvar och hörn.

Möbelmunstycke (bild 16)

■ Tryck på läsknappen på 2 i 1 möbel- och fogmunstycket och vrid mun-stycket över handtaget tills munstyck-et snäpper fast.

■ Tryck på låsknappen när du är färdig och skjut tillbaka möbelmunstycket i utgångsläget. Vrid 2 i 1 möbel- och fogmunstycket tills låsknappen tydligt snäpper fast.

Använda sugpenseln på EcoComfort-handtaget (beroende på modell) (bild 17)

■ Tryck på sugpenselns låsknapp och skjut in den på handtaget tills den snäpper fast.
■ Tryck på låsknappen när du är färdig och skjut tillbaka sugpenseln i utgångsläget tills du tydligt hör att den snäpper fast.

Använda sugpenseln på Comforthandtaget 2.0 (beroende på modell)

■ Tryck på sugpenselns låsknapp och skjut in den i spåret tills den snäpper fast.(bild 18)
■ Tryck på läsknappen och vrid sugpenseln åt sidan. (bild 19)
■ Skjut in sugpenseln neråt över spåret tills den lossnar från handtaget. (bild 19)
■ Sätt tillbaka sugpenseln på dammsugarröret tills du tydligt hör att den snäpper fast.(bild 20)

När dammsugningen är avslutad

■ Tryck på låsknappen och dra loss sugpenseln från dammsugarröret.
■ Skjut tillbaka sugpenseln på Comforthandtaget 2.0 tills du tydligt hör att den snäpper fast.
■ Skjut tillbaka sugpenseln till sin utgångsposition för att kunna sätta tillbaka handtaget i dammsugarröret.

Parkering, transport och förvaring

Parkeringshållare för pauser under dammsugningen (bild 21)

Under korta pauser kan du bekvämt ställa ifrån dig dammsugarröret med munstycket och sätta fast det på dammsugaren.

Risk för skador om dammsugaren r ner.

Använd inte parkeringssystemet om dammsugaren står på ett lutande underlag, till exempel på en ramp.

■ Tryck ner dammsugarrörets hållare i parkeringshållaren.

Parkeringshållare för förvaring (bild 22)

För transport och förvaring kan du ställa ifrån dig dammsugarröret med munstycket och sätta fast det på dammsugaren.

Risk för elektriska stötar till följd spänning.

Även när dammsugaren är avstängd kan komponenter vara strömförande.

Stäng av dammsugaren när du har använt den. Dra ut stickproppen ur vägguttaget.

■ Ställ dammsugaren upprätt.
■ Skjut in teleskoprörets rördelar helt.
■ Tryck ner munstyckets hållare uppifrån i rörhållaren på dammsugarens undersida.

Du kan då bära dammsugaren utan problem eller enkelt ställa undan den.

Rengöring och skötsel

Risk för elektriska stötar till följd spänning.

Även när dammsugaren är avstängd kan komponenter vara strömförande.

Dra ut stickproppen ur vägguttaget före varje rengöring och skötsel.

Mieles filtersystem består av tre komponenter:

• Original Miele dammpåsar (modell TU)
• Mieles originalutblåsningsfilter
• Motorfilter

För att dammsugaren ska fungera felfritt måste du byta ut dammpåsen och utblåsningsfiltret med jämna mellanrum.

Vi rekommenderar att endast använda originaltillbehör med Mieles logotyp på förpackningen. Endast på så vis kan dammsugarens optimala sugeffekt utnyttjas och bästa möjliga rengöringsresultat uppnås.

Dammpåsar med Miele-logotypen på förpackningen tillverkas inte av papper eller pappersliknande material och har inte heller någon fästplatta av papp.

Det resulterar i en extra hög hållbarhet och säkerhet.

Beakta att störningar och skador på dammsugaren, som beror på att tillbehör utan Mieles logotyp på förpackningen har använts, inte omfattas av garantin.

Köpa tillbehör

Du kan beställa Mieles originaltillbehör från Mieles hemsida, Miele service, eller din återförsäljare.

Mieles originaltillbehör har Mieles logo- typ på förpackningen.

Varje förpackning med Mieles original-dammpåsar innehåller 4 dammpåsar och ett AirClean-utblåsningsfilter. Mieles originaldammpåsar innehåller 16 dammpåsar och 4 AirClean-utblåsningsfilter.

För att köpa Mieles originalutblåsningsfilter hittar du försäljningsbeteckningarna i avsnittet "Extra tillbehör", "Filter".

Indikator för byte av dammpåse (bild 23)

Byt dammsugarpåse när indikatorn för byte av dammsugarpåse tänds.

Dammpåsens igentäppta porer reducerar sugeffekten. Släng den fulla dammsugarpåsen. Använd inte dammpåsen flera gånger.

Kontrollera så här

■ Sätt fast det omkopplingsbara golvmunstycket.
■ Koppla in dammsugaren och ställ in maximal sugeffekt.
■ Lyft golvmunstycket en bit från golvet.

Ta ut dammsugarpåsen (bild 25)

■ Tryck in slanganslutningens låsknappar som sitter på sidorna och dra ut slanganslutningen ur sugöppningen. (bild 03)
■ Tryck på läsknappen i greppkanten och fäll upp locket till dammutrymmet. (bild 24)
■ Lyft hållaren för dammsugarpåsen med en hand.
Dra ut dammsugarpåsen med den andra handen med hjälp av greppfliken. (bild 25)

Den turkosa spärrhaken lyfts.

Den turkosa spärrhaken förhindrar att locket till dammutrymmet kan stängas om ingen dammpåse har satts in. Använd inte våld.

Sätta in dammsugarpåsen (bild 26)

■ Lyft hållaren för dammsugarpåsen med en hand.
■ Använd den andra handen och sätt i dammpåsen i den uppfällda hållaren tills det tar stopp. Låt dammpåsen vara hopvecklad på samma sätt som den ser ut när du tar ut den ur förpackningen.

Se till att dammsugarpåsens fästplatta sitter ordentligt i spåren på båda sidor (se förstoringsglaset).

Du hör när den turkosa spärren snäpper fast.

■ Stäng locket till dammutrymmet. Se till att det snäpper fast och att dammpåsen inte kläms.
Sätt i slanganslutningen så att den snäpper fast ordentligt i dammsugarens sugöppning. Skjut in de båda delarnas insättningsanordningar i varandra. (bild 02)

Indikatorn för byte av utblåsningsfilter tänds (bild 27)

Byt utblåsningsfiltret när indikatorn för byte av utblåsningsfilter på dammsugaren tänds. Vid detta tillfälle bör även motorfiltret kontrolleras med avseende på smuts, se avsnittet "Rengöra motorfiltret".

Du måste återställa indikeringen varje gång du har bytt utblåsningsfilter. När du gör detta måste dammsugaren vara inkopplad.

■ Tryck på fotknappen + i 3 sekunder. Serviceindikeringen släcks och är åter i utgångsläge.

Återställning av indikeringen är endast möjlig om indikeringen redan är tänd, men inte under tiden.

Byta utblåsningsfilter AirClean (bild 28–30)

Kontrollera att endast ett utblåsningsfilter är isatt.

■ Öppna locket till dammutrymmet. (bild 24)

Om du vill sätta in ett utblåsningsfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 eller HEPA AirClean 50 ska du läsa avsnittet "Sätta i annat utblåsningsfilter".

■ Lås upp filterramen framåt och ta bort filterramen uppåt. (bild 28)
■ Tryck ihop filterramens spärr och öppna filterramen. (bild 29)
■ Ta ut det förbrukade AirClean-utblåsningsfiltret genom att ta tag i en av de båda rena hygienytorna.
■ Sätt i det nya AirClean-utblåsningsfiltret i rätt position. (bild 29)
■ Stäng filterramen tills du hör att den snäpper till.
■ Sätt i filterramen nedåt med exakt passform. (bild 30)
■ Tryck filterramen bakåt på båda sidor tills den klickar på plats. (bild 30)

⚠️ Risk för skador orsakade av smuts i dammutrymmet.

Om inte dammpåsen sitter fast ordentligt kan det hamna en stor mängd smuts i dammutrymmet, vilket kan skada dammsugarens komponenter.

Kontrollera alltid att dammpåsen är ordentligt insatt och att spärren är stängd innan du stänger locket till dammutrymmet.

■ Stäng locket till dammutrymmet. Se till att det snäpper fast och att dammpåsen inte kläms.

Byta utblåsningsfilter AirClean Plus 50, Silence AirClean 50, Active AirClean 50 och HEPA AirClean 50 (bild 31 + 32)

Kontrollera att endast ett utblåsningsfilter är isatt.

■ Öppna locket till dammutrymmet. (bild 24)

Om du vill sätta in ett utblåsningsfilter AirClean ska du läsa avsnittet "Sätta i annat utblåsningsfilter".

Dra utblåsningsfiltret framåt och ta bort utblåsningsfiltret uppåt. (bild 31)
Sätt i det nya utblåsningsfiltret så att det sitter tätt nertill och tryck utblåsningsfiltret bakåt på båda sidor tills det klickar på plats. (bild 32)

⚠️ Risk för skador orsakade av smuts i dammutrymmet.

Om inte dammpåsen sitter fast ordentligt kan det hamna en stor mängd smuts i dammutrymmet, vilket kan skada dammsugarens komponenter.

Kontrollera alltid att dammpåsen är ordentligt insatt och att spärren är stängd innan du stänger locket till dammutrymmet.

■ Stäng locket till dammutrymmet. Se till att det snäpper fast och att dammpåsen inte kläms.

Sätta i annat utblåsningsfilter (bild 33)

Kontrollera att endast ett utblåsningsfilter är isatt.

Beroende på modell är dammsugaren standardutrustad med ett av nedanstå- ende utblåsningsfilter:

a AirClean

b AirClean Plus 50 (ljusblått)

c Silence AirClean 50 (grå)

d Active AirClean 50 (svart)

e HEPA AirClean 50 (vitt)

Att tänka på vid filterbyte till annat utblåsningsfilter

1. Om du istället för utblåsningsfilter a sätter i ett utblåsningsfilter b, c, d eller e måste du ta ut filterramen och sätta i det nya utblåsningsfiltret utan den.
2. Om du istället för utblåsningsfilter b, c, d eller e sätter in utblåsningsfilter a måste du lägga in detta utblåsningsfilter i en filterram (bild 29), se avsnittet "Extra tillbehör, Filter".

Rengöra motorfiltret (bild 34 + 35)

■ Öppna locket till dammutrymmet. (bild 24)
■ Ta ut dammsugarpåsen. (bild 25)
■ Lås upp motorfiltret framåt och ta ut det uppåt från dammutrymmet. (bild 34)

⚠️ Skador på grund av rengöringsfel. Motorfiltret kan skadas och förlora sin effekt.

Rengör inte motorfiltret med vatten. Använd inga spetsiga eller kantiga föremål under rengöringen.

■ Rengör motorfiltret med en torr dammtrasa eller dammvippa.
■ För in motorfiltrets gångjärn exakt i dammutrymmets gångjärnshål och lås motorfiltret tills det snäpper fast. (bild 35)
■ Sätt in dammsugarpåsen i hållaren tills spärren är helt stängd. (bild 26)
■ Stäng locket till dammutrymmet. Se till att det snäpper fast och att dammpåsen inte kläms.

Byta ut trådlyft (bild 36)

(inte möjligt för modeller med golvmunstycken av typen FlexTeQ/AllFloor)

Trådlyftarna vid sugöppningen på munstycket går att byta ut. När luggen har blivit utnött så byter du ut trådlyftarna.

■ Lyft trådlyftarna på sidorna ur slitsen. Använd till exempel en spårskruvmej- sel.

■ Byt ut de gamla trådlyftarna mot nya.

Reservdelar finns att köpa hos Mieles återförsäljare eller reservdelsavdelning.

Rengöra dammsugaren och tillbehör

Risk för elektriska stötar till följd spänning.

Även när dammsugaren är avstängd kan komponenter vara strömförande.

Dra ut stickproppen ur vägguttaget före varje rengöring.

Risk för elektriska stötar till följd spänning.

Fukt i dammsugaren kan orsaka elektriska stötar.

Doppa aldrig dammsugaren i vatten.

Du kan rengöra dammsugaren och alla tillbehör av plast med ett vanligt rengöringsmedel för plast.

Risk för skador på grund av liga rengöringsmedel.

Alla ytor är repkänsliga. Alla ytor kan missfärgas eller förändras om de kommer i kontakt med olämpliga ren-göringsmedel.

Använd inga skur-, fönsterputs- eller allrengöringsmedel, och inte heller rengöringsmedel som innehåller olja.

Rengöra dammutrymmet

Dammsug dammutrymmet med en an- nan dammsugare eller rengör damm- kammaren med en torr dammtrasa eller dammvippa.

Rengör även undersidan av locket till dammutrymmet.

Åtgärda problem

Du kan själv åtgärda de flesta fel och störningar som uppstår vid daglig användning av din produkt. I många fall kan du då spara tid och kostnader eftersom du inte behöver kontakta Miele service.

Under www.miele.se/c/hjalp-och-produktinformation-2303.htm får du mer information om hur du själv kan åtgärda fel.

Nedanstående tabeller är till hjälp för att hitta orsaken till ett fel och åtgärda det.

Risk för elektriska stötar till följd av nätspänning.

Även när dammsugaren är avstängd kan komponenter vara strömförande.

Dra ut stickproppen ur vägguttaget före varje problemåtgärd.

Problem Orsak och åtgård

Dammsugaren stänger av sig själv.

Ett överhettningsskydd stänger av dammsugaren när den blir för varm.Störningen kan uppstå när det är stopp i dammsugar-röret, när dammpåsen är full eller när dammpåsens porer är igentäppta av fint damm. Orsaken kan även vara ett mycket smutsigt motor- eller utblåsningsfilter.■ Stäng av dammsugaren direkt med fotknappen På/Av 1 och dra ut stickproppen ur vägguttaget.När orsaken är åtgärdad och dammsugaren har varit avstängd i cirka 20–30 minuter har den svalnat så pass mycket att du kan använda den igen.

Miele service

Under www.miele.se/c/hjalp-och-produktinformation-2303.htm och www.miele.se/c/reservdelar-och-till-behor-24.htm får du mer information om hur du själv kan åtgärda fel och om Mieles reservdelar.

Få hjälp vid eventuella störningar

Om det uppstår fel som du själv inte kan åtgärda, var god kontakta din Miele återförsäljare eller Miele service.

Du hittar kontaktuppgifterna på baksidan av den här anvisningen.

Mieles garanti

Garantitiden för produkten är två år.

Du hittar mer detaljerad information om garantivillkoren i garantihäftet.

Extra tillbehör

Beakta i första hand rengörings- och skötselanvisningarna från tillverkaren av golvet eller underlaget som ska dammsugas.

Beakta att störningar och skador på dammsugaren, som beror på att tillbehör utan Mieles logotyp på förpackningen har använts, inte omfattas av garantin.

Dessa och många andra produkter kan du beställa på Mieles online-shop eller hos Mieles återförsäljare.

Vissa modeller är standardutrustade med ett eller flera av följande tillbehör.

Munstycken och borstar

Golvmunstycke AllFloor (SBD AF)

Platt golvmunstycke för dammsugning under mycket platta möbler. Den är dessutom mycket tyst, lätt och utmärker sig med en mycket bra upptagning av grov smuts.

Turboborste TurboTeQ (STB 305-3)

För dammsugning av textila golvytor med kort lugg.

Golvmunstycke Parquet Twister med vridbar länk (SBB 300-3)

Med naturborstar, för dammsugning av hårda golv och mindre nischer.

Golvmunstycke Parquet Twister XL med vridbar länk (SBB 400-3)

Med naturborste, för snabb dammsugning av större golvytor med hårda golv och mindre nischer.

Övriga tillbehör

Handturboborste Turbo Mini (STB 101)

För dammsugning av stoppade möbler, madrasser och bilstolar.

Universalborste (SUB 20)

För dammsugning av böcker, hyllor och liknande.

Lamell- och elementborste (SHB 30)

För dammsugning av element, smala hyllor, fogar och skarvar.

Madrassmunstycke (SMD 10)

För bekväm dammsugning av madrasser, stoppade möbler och dess fogar.

Fogmunstycke, 300 mm (SFD 10)

Extra långt fogmunstycke för dammsugning av fogar, skarvar och hörn.

Fogmunstycke, 560 mm (SFD 20)

Flexibelt fogmunstycke för att lättare kunna dammsuga svåråtkomliga ställen.

Möbelmunstycke XL (SPD 20)

Brett munstycke som används för att dammsuga stoppade möbler, madrasser och kuddar.

Filter

Utblåsningsfilter AirClean Plus 50 (SF-AP 50)

För en effektiv filtrering - för extra ren luft.

Utblåsningsfilter Silence AirClean 50 (SF-SA 50)

För en tydlig reducering av ljud från dammsugaren.

Utblåsningsfilter Active AirClean 50 (SF-AA 50)

För en tydlig reducering av störande lukter. Perfekt för den som har husdjur eller är rökare

Utblåsningsfilter HEPA AirClean 50 (SF-HA 50)

För en effektiv filtrering av fint damm och allergener. Perfekt för dammallergiker.

Filterram

Filterramen behövs om du istället för utblåsningsfiltret AirClean Plus, Silence AirClean, Active AirClean eller HEPA AirClean vill sätta i ett AirClean-utblåsningsfilter.
