BRUKSANVISNING 46-2010 Biltema

Denna rörelsevakt är avsedd för automatisk rörelseaktivering av extern ljuskälla och kan användas inomhus och utomhus.

Denna manual ska läsas före montering och användning samt sparas för framtida bruk. Var särskilt uppmärksam på säkerhetsföreskrifterna och varningar.

MÄRKNING

SYMBOL INNEBÖRD
	Manual medföljer och ska läsas innan användning samt sparas för framtida referens
	Dubbellisolerad
	Micro gap konstruktion
	Glödljus
	Lysrör

TEKNISKA DATA

Inkoppling: .....220 - 240 VAC, 50 Hz

Justerbart skymningsrelä: . . . .5 – 200 Lux

Justerbar inkopplingstid: . . . .min. 10 sek. ± 5 sek.

Avkänningsområde, horisontellt: 180°

Räckvidd: ....max. 10 m

Monteringshöjd: .....1,8 – 2,5 m

Kapslingsklass:....IP44

SÄKERHETSFÖRESKRIFTER

• Läs alltid säkerhetsföreskrifterna före användning.
• Rörelsevakten ska kopplas in av behörig elektriker.
• Koppla bort strömmen innan montering påbörjas för att undvika elektrisk stöt.
• Sensors ytterhölje får ej öppnas.

• Produkten får ej modifieras.

• Försök aldrig lossa IR-sensors linsskydd, efter- som detta kommer att skada IR-sensorn, samt medföra att garantin upphör.

• Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad.
• Sänk aldrig ner produkten i vatten eller annan vätska och skölj den inte under rinnande vatten.

WARNING! Om ovanstående föreskrifter inte efterföljes kan en olycka ske, som i sin tur kan leda till allvarlig person- eller egendomsskada.

SÄRSKILDA RISKER

Följer man säkerhetsföreskrifterna minimeras risken för skada på person och egendom, men det kan ändå uppstå riskfyllda situationer. Var särskilt uppmärksam på följande:

- Risk för elstöt. Läs alltid säkerhetsföreskrifterna före användning.

MONTERING

Sensors placering

• Sensorn fungerar bäst om den monteras på 2,5 meters höjd över marken.
• Montera inte sensorn nära buskar, träd eller liknande som kan trigga den vid vind eller regn.
• Rikta inte sensorn mot en ljuskälla som kan störa funktionen när "lux" ställs in.
• Sensorn fungerar bäst vid rörelse tvärs över fältet som den känner av. Funktionen är sämre vid rörelse rakt mot eller ifrån sensorn. Ha detta i åtanke vid placeringen av sensorn.

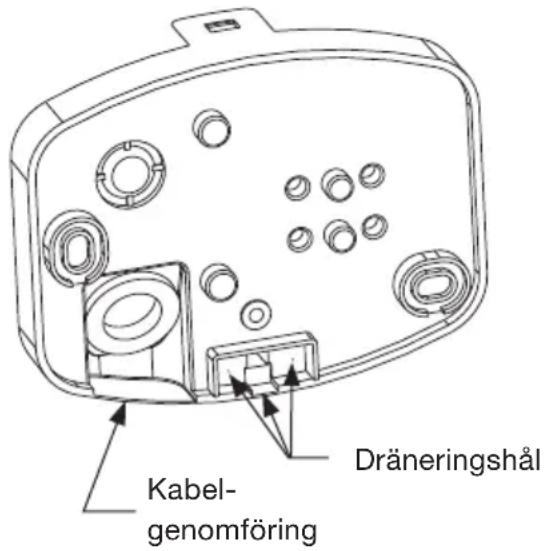

• Blockera inte sensors dräneringshål.

Montering och inkoppling

1. Slå av strömmen.
2. Skruva ur skruven (1) och lossa sensors bakstycke.

1. Markera borrhålen på väggen med bakstycket som borrmall.
2. Fäst monteringsplattan i väggen med lämplig skruv.

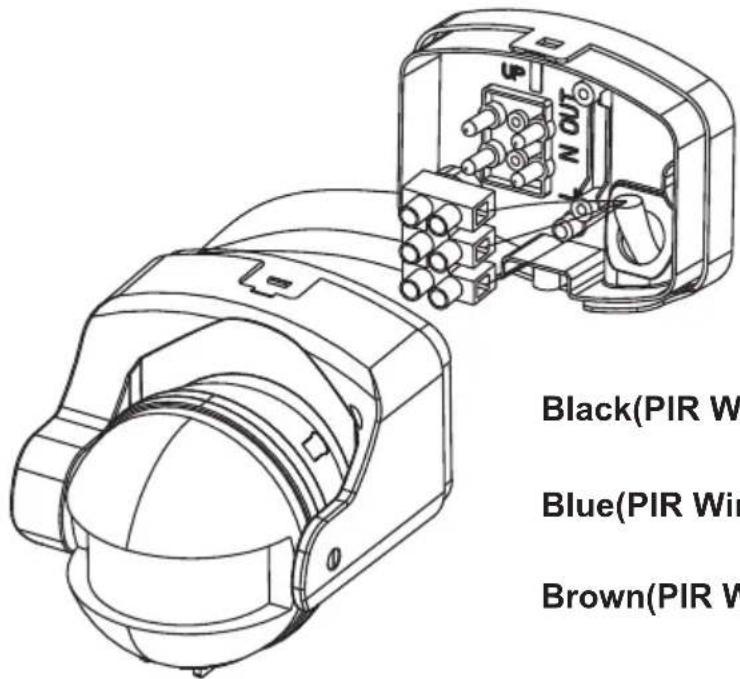

3. Anslut sensorn enligt bifogat kopplingsschema. Anslutningskablarna måste gå genom vädertätningen i gummi.
4. Montera tillbaka sensorn på bakstycket.

När strömmen slås på går sensorn in i "START-UP" läge i ungefär 60 sekunder och går därefter automatiskt över i "AUTO" läge. När sensorn är i "AUTO" läge kan ett funktionstest genomföras genom ställa LUX vredet i dagsläge (*) och "TIME" vredet på minimum (-). När sensorn känner av en rörelse inom dess detektionsområde kommer den anslutna ljuskällan att börja lysa.

När funktionstestet är klart, ställ LUX vredet till nattläge så sensorn bara tänder belysningen när det är mörkt och ställ in "TIME" vredet till önskad tid belysningen ska vara tänd.

JUSTERA RÖRELSESENSORN (PIR)

Ljuskänslighet (LUX)

Med reglaget LUX kan du justera när skymnings-sensorn ska tända/släcka lampan vid avkänning av rörelse. Närmre "Sol" kommer lampan att tändas när det är mer dagsljus och närmare "Måne" tänds den när det är mörkare. Ställs reglaget på "Sol" kommer lampan att tändas vid avkänning av rörelse även när det är ljust ute och ställs reglaget på "Måne" kommer laman bara att tändas när det är mörkt ute.

Tid (TIME)

Justera tiden för hur länge belysningen är tänd genom att vrida på reglaget "TIME" mot + eller –.

1. När strömmen slås på går sensorn in i START-UP läge i ca 1 minut, därefter går den automatiskt över i AUTO.
2. När sensorn är i läge AUTO, slå av och på huvudbrytaren 2 gånger inom 3 sekunder och slå sedan på strömmen igen så går sensorn in i MANUELLT läge. Nu kommer belysningen att lysa hela tiden.
3. När sensorn är i läge MANUELLT, slå av och på huvudbrytaren 2 gånger inom 3 sekunder och slå sedan på strömmen igen så går sensorn tillbaka till AUTO läge.

1. Varje gång sensorn startas om efter att ha varit avstängd mer än 6 sekunder återställs sensorn till START-UP läget. START-UP sekvensen vara upp till 1 minut.

RENGÖRING

• Torka av produktens utsida med en lätt fuktad trasa.
• Använd inga kemikalier eller andra starka rengöringsmedel.

FELSÖKNING

Belysningen kan tändas av misstag genom att:

• Ventiler släpper ut ånga eller varmluft, t.ex. från en tvättstuga.
• Motorer från bilar avger värme.
• Buskar eller träd rör sig eller ändrar temperatur.
• Den har monterats under ett tak eller träd.
• Den påverkas av stark elektromagnetisk interferens.

Om inte tänds kan det bero på:

• Att säkringen har löst ut.
• Att den monterats så att rörelserna sker utanför sensors område.

Om sensorn visar reducerad funktion kan det bero på:

- Att objektet som den borde reagera på har samma, eller nästan samma, temperatur som omgivningen.

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
