KÄYTTÖOHJE 46-2010 Biltema

Tällä liiketunnistimella lisätään tavalliseen valaisimeen automaattinen liikehavaintoon perustuva sytytys. Tunnistinta voi käyttää sisällä ja ulkona.

Lue käyttöohje ennen tuotteen asentamista ja käyttämistä, ja säästä se tulevaa tarvetta varten. Kiinnitä erityistä huomiota turvallisuusmääräyksiin ja varoituksiin.

MERKINNÄT

SYMBOLI MERKITYS
	Tuotteen mukana on käyttöohje, joka on luettava ennen käyttöä ja säästet-tävä tulevan tarpeen varalta
	Kaksoiseristetty
	Micro gap -rakenne
	Hehkulamppu
	Loistelamppu

TEKNISET TIEDOT

Tulojännite: .....220 – 240 VAC, 50 Hz

Säädettävä hämärärele: .....5 – 200 Lux

Säädettävä valaisuaika: .....vähintään 10 s ±5 s

enintään 4 min ±1 min

Enimmäiskuorma LED: .....150 W (maks. 6 kpl)

Enimmäiskuorma hehkulamppu: ..... 1000 W

Enimmäiskuorma loistelamppu:....300 W

Tunnistusalue vaakasuunnassa: 180°

Kantama:....maks 10 m

Asennuskorkeus: 1,8 - 2,5 m

Kotelointiluokka: .....IP44

TURVALLISUUSMÄÄRÄYKSET

• Lue aina turvallisuusmääräykset ennen käyttöä.
• Liiketunnistimen yhdistäminen sähköverkkoon on annettava valtuutetun sähköasentajan tehtäväksi.
• Katkaise virta ennen asentamista: sähköiskun vaara!
• Liiketunnistimen koteloa ei saa avata.
• Tuotteeseen ei saa tehdä muutoksia.
• Älä koskaan yritä irrottaa infrapunatunnistimen

linssinsuojusta, muutoin tunnistin vaurioituu ja takuu raukeaa.

• Tarkista, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut.
• Älä koskaan upota tuotetta veteen tai muuhun nesteeseen, äläkä huuhtele sitä juoksevalla vedellä.

VAROITUS! Näiden ohjeiden noudattamatta jättäminen voi johtaa onnettomuuteen ja vakaviin henkilö- tai omaisuusvahinkoihin.

ERITYISET RISKIT

Turvallisuusmääräysten noudattaminen vähentää henkilövahinkojen ja materiaalivaurioiden riskin mini- miin, mutta vaaratilanteita voi syntyä siitä huolimatta. Kiinnitä erityistä huomiota seuraaviin seikkoihin:

- Sähköiskun vaara. Lue aina turvallisuusmääräykset ennen käyttöä.

ASENTAMINEN

Tunnistimen sijoittaminen

• Tunnistin toimii parhaiten, kun se asennetaan 2,5 metrin korkeudelle maanpinnasta.
• Älä asenna tunnistinta lähelle pensaita, puita ja vastaavia elementtejä, jotka voivat aktivoida sen tuulisella tai sateisella säällä.
• Älä suuntaa tunnistinta valonlähteeseen, joka häiritä tunnistimen toimintaa, kun "lux"-asetus on käytössä.
• Tunnistin havaitsee parhaiten liikkeen, joka kulkee havaintokentän poikki. Se havaitsee huonommin liikkeen, joka kulkee suoraan sitä kohti tai siitä poispäin. Nämä seikat kannattaa pitää mielessä, kun tunnistimen paikkaa valitaan.
• Älä tuki tunnistimen tyhjennysaukkoa.

Asentaminen ja kytkeminen

1. Katkaise virta.

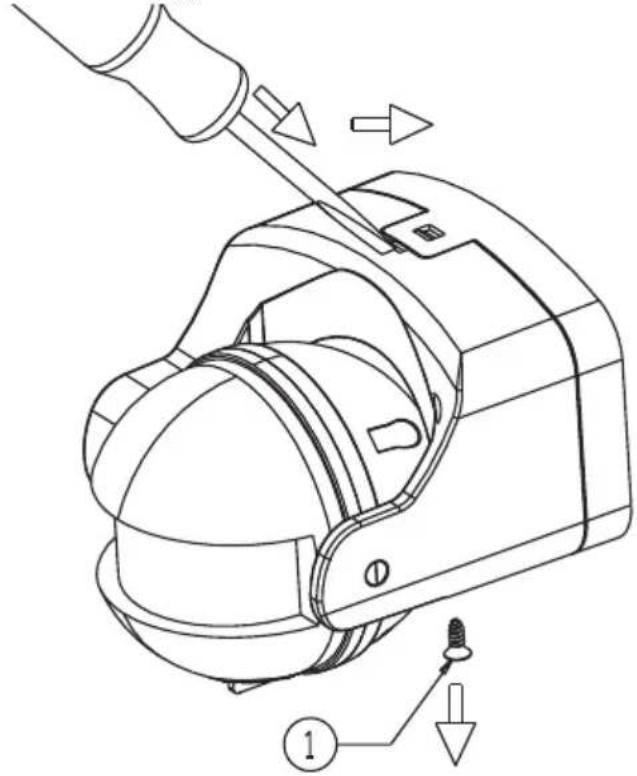

2. Irrota ruuvi (1) ja tunnistimen takaosa.

1. Merkitse porattavien reikien paikat seinään takaosan avulla.
2. Kiinnitä asennuslevy seinään sopivilla ruuveilla.
3. Kytke tunnistin mukana toimitetun kytkentäkaa-vion mukaan. Liitosjohtojen on kuljettava säänkestävän kumitiivisteen läpi.
4. Asenna tunnistin takaisin takaosaan.

Kun virta kytketään päälle, tunnistin siirtyy START-UP-tilaan noin 60 sekunniksi ja sen jälkeen auto-maattisesti AUTO-toimintatilaan. Kun tunnistin on "AUTO"-tilassa, sen toiminnon voi testata asetta-malla LUX-säädin päiväasentoon (*) ja TIME-säädin minimiin (-). Kun tunnistin havaitsee havaintoalueella liikettä, siihen yhdistetty valonlähde syttyy.

Kun toimintotesti on valmis, aseta LUX-säädin yöasentoon, jolloin tunnistin sytyttää valon vain pimeän aikaan. Aseta myös "AIKA"-säätimellä aika, jonka haluat valon palavan.

LIIKETUNNISTIMEN (PIR) SÄÄTÄMINEN

Valoherkkyys (LUX)

LUX-säätimen avulla voit säätää valotason, jossa hämäräkytkin vaikuttaa valon syttymiseen ja sam-mumiseen. Lähempänä "Aurinkoa" valo syttyy, kun päivänvaloa on enemmän, ja lähempänä "Kuuta" se syttyy, kun on pimeämpää. Jos säädin on "Auringon" kohdalla, lamppu syttyy liikehavainnosta, vaikka ulkona on valoisaa, ja jos säädin on "Kuun kohdalla, lamppu syttyy vain, kun ulkona on pimeää.

Aika (TIME)

Voit säätää lampun valaisuaikaa kääntämällä TIME-säädintä suuntaan + tai –.

SÄÄTÄMINEN MANUAL-TILASSA

1. Kun virta kytketään päälle, tunnistin toimii START-UP-tilassa noin 1 minuutin ajan ja siirtyy sitten automaattisesti AUTO-tilaan.
2. Voit siirtyä MANUAL-tilaan kytkemällä pääkat-kaisijan ensin päälle ja pois 2 kertaa 3 sekunnin kuluessa ja sitten taas päälle. Silloin voit säätää tunnistimen toimintaa. Valo palaa nyt koko ajan.
3. Tunnistin siirretään MANUAL-tilasta takaisin AUTO-tilaan kytkemällä pääkatkaisijan ensin päälle ja pois päältä 2 kertaa 3 sekunnin kuluessa ja sitten taas päälle.

1. Aina kun anturi käynnistetään uudelleen, kun se on ollut pois päältä yli 6 sekuntia, anturi on START-UP-tilassa. START-UP-jakso kestää noin 1 minuutin.

PUHDISTAMINEN

• Pyyhi laitteen ulkopinnat kevyesti kostutetulla liinalla.
• Älä käytä kemikaaleja tai muita voimakkaita puhdistusaineita.

VIANMÄÄRITYS

Valo voi syttyä virheellisesti mm. seuraavissa tilanteissa:

• Tunnistimen lähellä oleva poistoventtiili purkaa höyryä tai lämmintä ilmaa, esim. pesuhuoneesta.
• Autojen moottorit tuottavat ilmaan lämpöä.
• Pensaiden tai puiden oksat heiluvat tai vaikuttavat lämpötilaan.
  • Tunnistin on asennettu katon tai puun alle.
• Voimakkaat sähkömagneettiset häiriöt vaikuttavat tunnistimeen.

Jos valo ei syty, syynä voi olla:

• Sulake on lauennut.
• Valaisin on asennettu niin, että liikkeet jäävät tunnistimen havaintoalueen ulkopuolelle.

Jos tunnistin toimii rajoitetusti, syynä voi olla:

- Tunnistettavan kohteen lämpötila on sama tai melkein sama kuin ympäristön lämpötila.

Elektroniikkajäte

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivit 2012/19/EU ja 2006/66/EY.)
