BRUGSANVISNING 46-2010 Biltema

Maks belastning glødepære: ..1000 W

Maks belastning lysrør:.....300 W

Sensorområde, horisontalt: ...180°

Rekkevidde: ....maks 10 m

Hvis den ikke tennes, kan det skyldes følgende:

Denne bevægelsessensor er beregnet til automatisk bevægelsesaktivering af en ekstern lyskilde og kan bruges indendørs og udendørs.

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

MÆRKNING

SYMBOL BETYDNING
	Der medfølger en brugsanvisning, som skal læses inden brug og gemmes til fremtidig brug
	Dobbeltisoleret
	Micro gap konstruktion
	Glødepære
	Lysrør

TEKNISKE DATA

Tilslutning: .....220 - 240 VAC, 50 Hz

Justerbart skumringsrelæ: . . . .5 – 200 Lux

Justerbar tilkoblingstid: .....min. 10 sek. ± 5 sek. .....maks. 4 min. ± 1 min

Maks. belastning LED: .....150 W (maks. 6 stk.)

Maks. belastning glødepære:..1000 W

Maks. belastning lysrør: .....300 W

Detekteringsområde, horisontalt: 180°

Rækkevidde: ....maks. 10 m

Monteringshøjde: .....1,8 - 2,5 m

Kapslingsklasse: .....IP44

SIKKERHEDSFORSKRIFTER

• Læs altid sikkerhedsforskrifterne inden brug.
• Bevægelsessensoren skal installeres af en autoriseret elektriker.
• Slå strømmen fra, inden monteringen påbegyndes, så elektrisk stød undgås.
• Sensorens yderkappe må ikke åbnes.
• Produktet må ikke ændres.
• Forsøg aldrig at løsne IR-sensorens linsebeskyt-

ter, da det vil beskadige IR-sensoren og medføre, at garantien bortfalder.

• Kontroller, at produktet er helt. Brug aldrig produktet, hvis nogen del af det er beskadiget.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.

ADVARSEL! Hvis ovenstående anvisninger ikke følges, kan det medføre en ulykke, som igen kan medføre alvorlige person- eller tingskader.

SÄERLIGE RISICI

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

- Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.

MONTERING

Placering af sensoren

• Sensoren fungerer bedst, hvis den monteres i en højde på 2,5 meter over jordoverfladen.
• Montér ikke sensoren i nærheden af buske, træer eller lignende, der kan aktivere den i vind eller regn.
• Ret ikke sensoren mod en lyskilde, der kan forstyrre funktionen ved indstilling af "lux".
• Sensoren fungerer bedst ved bevægelser på tværs af det område, som den registrerer. Funktionen er dårligere, når du bevæger dig direkte hen mod eller bort fra sensoren. Husk på det, når du placerer sensoren.

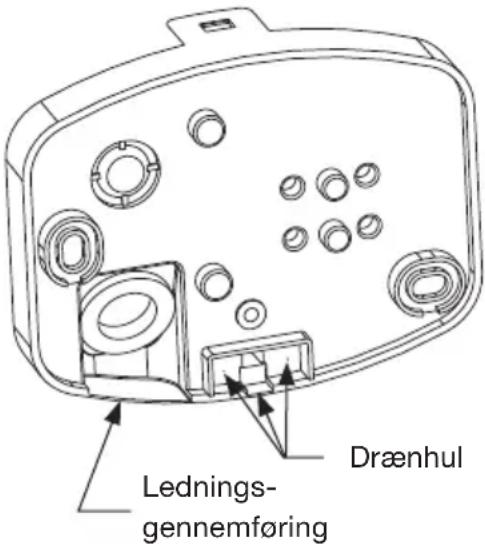

• Undgå at blokere sensorens afløbshul.

1. Afmærk borehullerne på væggen med bagstykket som boreskabelon.
2. Fastgør monteringspladen til væggen med passende skruer.
3. Tilslut sensoren i henhold til det vedlagte ledningsdiagram. Tilslutningsledningerne skal passere gennem gummigennemføringen.
4. Sæt sensoren på bagstykket igen.

Når der tændes for strømmen, går sensoren i

"START-UP"-funktion i ca. 60 sekunder og skifter derefter automatisk til "AUTO"-funktion. Når sensoren er i "AUTO"-funktion, kan der foretages en funktionstest ved at indstille LUX-knappen til dagposition (*) og knappen "TIME" til minimum (-). Når sensoren registrerer en bevægelse inden for detekteringsområdet, tændes den tilsluttede lyskilde.

Når funktionstesten er færdig, indstilles LUX-knappen til natfunktion, så sensoren kun tænder lyset, når det er mørkt, og knappen "TID" indstilles til det tidsrum, som lyset skal være tændt.

JUSTERE BEVÆGELSESSENSOREN (PIR)

Lysfølsomhed (LUX)

Med LUX-knappen kan du indstille, hvornår tusmørkesensoren skal tænde/slukke lampen, når den registrerer en bevægelse. Tæt på "Sol" tændes lampen, når der er mere dagslys, og tæt på "Måne" tændes den, når det er mørkere. Hvis knappen indstilles på "Sol", lyser lampen, når den registrerer en bevægelse, selv når det er lyst udenfor, og hvis knappen indstilles på "Måne", vil lampen først blive tændt, når det er mørkt udenfor.

Tid (TIME)

Indstil tidsrummet for, hvor længe lampen skal lyse, ved at dreje knappen TIME mod + eller –.

INDSTILLE MANUEL FUNKTION

1. Når der tændes for strømmen, går sensoren i START-UP-funktion i ca. 1 minut og skifter derefter automatisk til AUTO.
2. Når sensoren er i AUTO-funktion, skal du tænde og slukke hovedafbryderen 2 gange inden for 3 sekunder og derefter tænde for strømmen igen, hvorefter sensoren går i MANUEL funktion. Nu vil lampen lyse konstant.
3. Når sensoren er i MANUEL funktion, skal du tænde og slukke hovedafbryderen 2 gange inden for 3 sekunder og derefter tænde for strømmen igen, hvorefter sensoren vender tilbage til AUTO-funktion.

1. Hver gang sensoren genstartes efter at have været slukket i mere end 6 sekunder, nulstilles senso-ren til START-UP-funktion. START-UP-sekvensen varer op til 1 minut.

RENG∅RING

• Tør produktets yderside af med en let fugtet klud.
• Brug ikke kemikalier eller andre stærke rengøringsmidler.

FEJLFINDING

Lyset kan ved et uheld tændes ved at:

• Der strømmer damp eller varm luft ud af en ventil, f.eks. fra en vaskekælder.
• Motorer fra biler afgiver varme.
• Buske eller træer bevæger sig, eller deres temperatur ændres.
• Den er monteret under et tag eller træ.
• Den påvirkes af kraftig elektromagnetisk interferens.

Hvis den ikke tænder, kan det skyldes:

• At sikringen har slået fra.
• At den er monteret, så bevægelserne sker uden for sensorens område.

Hvis sensorens funktion er nedsat, kan det skyldes:

- At den genstand, som den burde reagere på, har samme eller næsten samme temperatur som omgivelserne.

El-affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal indleveres til en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
