BRUKSANVISNING WHP30 Witt

Typ	WHP30
Total effekt 3000 WEnergieffektivitetsklass för hällen EChäll * 178.9 Wh/kg
Vänster, framNormal 1200 WKategori för standard kokkärl * AEnergiförbrukning ECCW * 173.8 Wh/kg	155 mm
Vänster, bakNormal 1800 WKategori för standard kokkärl * CEnergiförbrukning ECCW * 183.9 Wh/kg	190 mm

* Beräknat enligt metoder för mätning av prestanda (EN 60350-2).

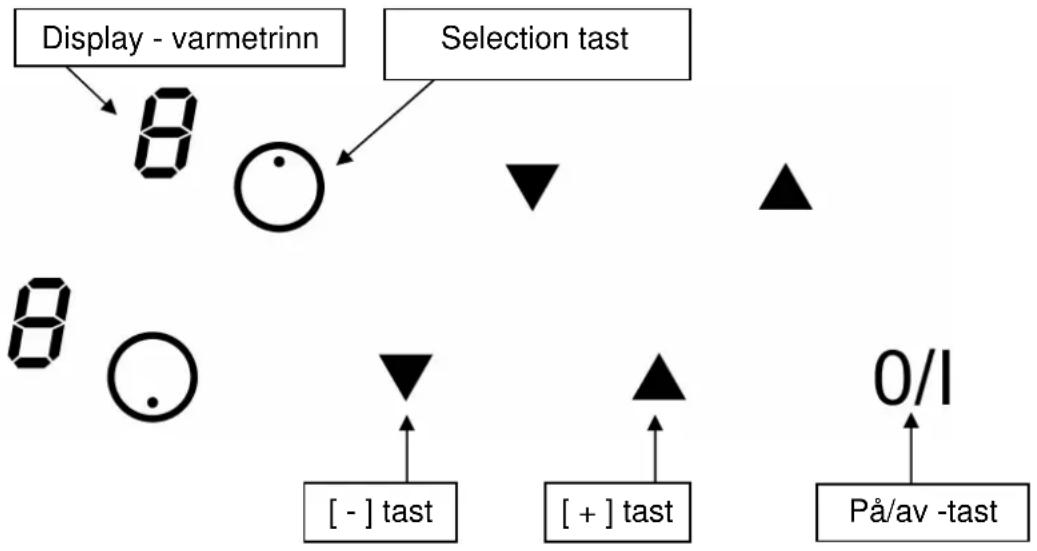

Betjeningspanel

BETJENING AF KOGEPLADEN

Display

0 Null Konesonen er slätt på

1...9 Varmetrinn Velge varmetrinn

A Oppkokingsautomatikk Oppkokingsautomatikk aktivert

E Feilmelding Elektronikkfeil

H Restvarme Kokesonen er stadig varm

L Lås Betjeningspanelet er låst.

Sensitive touch

Platen er utstyrt med et elektronisk Finger-Touch betjeningspanel med sensitive touch-taster innebygd i platen. En lett berøring av et symbol aktiverer den tilhørende funksjonen. Straks elektronikken har registrert kommandoen, høres enten et lydsignal, en kontrollampe lyser eller en bokstav eller et tall vises displayet. Du må bare berøre én tast av gangen.

Slik slår du på platetoppen

- Slå platetoppen på/av:

- Slå en kokesone på/av:

- Se avsnittet "Låsetast".

• Läs noggrant igenom bruksanvisningen innan du använder spishällen. På så sätt garanterar du din egen säkerhet och undviker att hällen skadas.
• Spara bruksanvisningen så att du kan konsultera den vid ett senare tillfälle. Om hällen överlåts eller säljs ska bruksanvisningen följa med och ges till den nya ägaren.
• Innan spishällen tas i bruk ska du noggrant ta bort allt emballage och undersöka hällen för att försäkra dig om att den inte är skadad. Om du hittar skador på hällen eller är osäker på huruvida den är skadad ska du kontakta en auktoriserad servicetekniker. Hällen får INTE tas i bruk om den är skadad. Skador på hällen ska omedelbart anmälas till den butik där hällen är köpt.
• Hällen är inte avsedd för användning med extern timer eller separat fjärrkontroll.
• Spishällen är endast avsedd för normalt bruk i hushållet, för matlagning. Inga andra användningsområden är tillåtna och kan utgöra en fara. Tillverkaren/importören ansvarar inte för skador som beror på felaktig eller vårdslös användning av spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker.
  Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.
• Spishällen ska installeras i enlighet med gällande lagar och bestämmelser.
• Försök aldrig att själv reparera hällen. Reparation får endast utföras av en auktoriserad servicetekniker. Reparation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.
• Dra aldrig ur kontakten genom att dra i sladden.
• Låt aldrig barn leka med eller använda spishällen utan vuxens tillsyn.
• Varning: Risk för brand! Använd inte hällen som ett förvaringsutrymme.

- Glöm inte att kokzonen blir mycket varm när den sätts på och att den förblir varm en stund efter att den stängts av. Låt därför aldrig en gryta eller panna med het olja eller matfett stå på kokzonen utan övervakning.

- Lämna aldrig spishällen utan tillsyn när du använder mattfett eller olja. Överupphettat matfett eller olja kan självantändas och sätta eld på spiskåpan. Brandfara!

- Om fett eller olja börjar brinna: försök aldrig släcka elden med vatten. Elden ska kvävas med textil eller skum från en brandsläckare.

- Ytskiktet på din nya spishäll är tillverkat av glaskeramik. Det är mycket tålig, men kan gå sönder om man exempelvis tappar vassa eller skarpa föremål på den. Om ytan har sprickor eller skador ska man omedelbart stänga av strömmen och kalla på en servicetekniker.

- Om hällen är inbyggd över en pyrolysugn får hällen inte användas under pyrolyserengöringen av ugnen.

- Eventuella lådor under spishällen får inte innehålla brandfarligt material, som exempelvis sprejflaskor.

- Spishällen får inte byggas in ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylmöbler, eftersom den starka strålvärmen från hällen kan skada dessa.

- Använd inte hällen innan den är inbyggd. Se också till att inte komma i kontakt med strömförande delar.

- Använd endast kokkärl med tjock, plan botten. Använd aldrig kastruller/pannor med oslipad eller repad botten, då dessa kan rispa hällen. Se också till att botten på kokkärlet är helt ren, då små sandkorn kan orsaka repor på hällen.

- Placera aldrig heta kokkärl ovanpå manöverpanelen, då det kan skada elektroniken under panelen.

- Flambera aldrig direkt under en spiskåpa, då flammorna kan orsaka antändning av fettfiltren.

- Se till att sladdar från mindre hushållsapparater inte kommer i kontakt med en varm kokzon eller kommer i kläm i en varm ugnslucka.

- Värm aldrig upp förslutna behållare (t.ex. konservburkar) på en kokzon, då sådana behållare kan sprängas av trycket som uppstår.

- Använd aldrig spishällen som avlastningsplats för exempelvis köksredskap av metall. Värmen från en påslagen kokzon eller en avslagen kokzons eftervärme kan göra att metallen blir het, smälter eller eventuellt orsakar brand.

- Slå aldrig på en kokzon utan att placera ett kokkärl på den, och sätt aldrig ett tomt kokkärl på en påslagen kokzon.

- Socker i fast eller flytande form, plast eller aluminiumfolie får inte komma i kontakt med den varma hällen. Dessa ämnen smälter, klibbar fast och kan när de svalnar orsaka repor eller skador på hällen. Om sådana ämnen ändå kommer i kontakt med hällen ska de avlägsnas från hällen medan den fortfarande är varm. Använd en glasskrapa för att avlägsna det som fastnat.

- Var försiktig så att du inte bränner dig på den varma hällen.

- Om hällen skadats eller repats ska du omedelbart bryta strömmen och kontakta en servicetekniker.

- Bryt alltid strömmen före rengöring och underhåll.

- Använd aldrig starka rengöringsmedel, rengöringsmedel med slipmedel som exempelvis grill- och ugnssprej, fläck- eller rostborttagningsmedel eller tvättsvampar med sträv yta.

- Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på hällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

- Förvara inte magnetiska föremål som exempelvis kreditkort, miniräknare eller disketter nära en påslagen håll, då dessa kan ta skada.

- Vid skrotning av en spishäll bör samtliga sladdar under hällen klippas av tätt intill hällen, så att den inte utgör en fara för barn. Se till att transportera hällen till en godkänd återvinningsstation för att säkra en miljömässigt korrekt destruering. Tänk också på att spishällen kan innehålla delar som kan återvinnas.

- Försök ALDRIG att släcka en brand med vatten. Stäng hällen av och kväva branden med t.ex. en brandfilt eller brandsläckare.

Tekniska data

Type	WHP30
Total effekt 3000 WRelativt energiforbruk for koketoppen, ECkoketopp* 178.9 Wh/kg
Foran venstreNormal 1200 WKategori for standard kjøkkenutstyr* AEnergiforbruk ECCW* 173.8 Wh/kg	∅ 155 mm
Bak venstreNormal 1800 WKategori for standard kjøkkenutstyr* CEnergiforbruk ECCW* 183.9 Wh/kg	∅ 190 mm

1. Noll Kokzonen är aktiverad

1...9 Effektläge Välj effektläge

A Uppkokningsautomatik Snabbuppkokning

E Felmeddelande Elektronikfel

H Restvärme

L Funktionslås

Kokzonen är fortfarande varm

Betjäningspanelen är låst.

Sensitive touch

Hällen är utrustad med en elektronisk fingertouch-betjäningspanel med sensitive touch-knappar som är integrerad i hällen. Vid en lätt beröring av en symbol aktiveras tillhörande kokzon/funktion. Så snart elektroniken har registrerat ditt val hörs ett pipljud, en kontrollampa tänds och en bokstav eller ett nummer visas i displayen.

Tryck endast på en knapp i taget.

Så sätter Du på hällen

- Sätta på / Stänga av hällen :

Vad vill Du göra?	Betjäningspanel	Display
Sätta på hällen	Tryck på [ 0/1 ]	2 x [ 0 ]
Stänga av hällen	Tryck på [ 0/1 ]	Tom eller [ H ]

- Sätta på / Stänga av kokzonerna:

Vad vill Du göra?		Betjäningspanel	Display
Välja zon	Tryck på [		●] -knapp	[0]
Höja effektläge	Tryck på [ + ]		[1] till [9]
Sänka effektläge	Tryck på [ - ]		[9] til [1]
Slå av	Tryck på [ - ]		[0] eller [H]

Företas inget tryck inom 20 sekunder återkommer elektroniken till början.

Restvärmevisare

Så länge kokzonen fortfarande är varm efter användning lyser symbolen för restvärmevisare [ H ] vilket innebär att kokzonen har en yt-temperatur på över 60°C. Rör därför inte kokzonen och placera inte värmekänsliga föremål på hällen så länge symbolen är tänd.

Var uppmärksam på att barn inte ser restvärmevisare som lyser som ett tecken på varma kokzoner. Håll därför barn under uppsikt så länge restvärmevisaren lyser.

Obs! Så länge ett [ H ] syns kan du utnyttja eftervärmen på den/de varma zonen/zonerna för sjudning. På så sätt du kan du hålla maten varm och samtidigt spara energi.

Effektlägen

1 - 2 Smältning Uppvärmning Såser, smör och choklad Färdiglagade rätter
2 - 3 Sjudning Upptining		Ris, gröt, socker och sirap Grönsaker, fisk och frystavaror
3 - 4 Ångkokning Grönsaker, fisk och kött
4 - 5 Tillagning efter kokning Potatis, soppa, pasta och färskagrönsaker
6 - 7 Kokning Sjudning Kött, ägg och korvar Gulasch
7 - 8 Tillagning Potatis och pannkakor
9 Stekning Uppkokning Biff och omelett Vatten

RENGÖRING OCH UNDERHÅLL

Se till att plast, aluminiumfolie och liknande inte kommer i kontakt med en påslagen kokzon. Skulle detta ändå hända ska det omedelbart avlägsnas med hjälp av en glasskrapa. Därefter ska hällen rengöras med specialrengöringsmedel. Samma sak gäller om man exempelvis spiller socker, sylt eller andra sockerhaltiga livsmedel på en varm kokzon.

Se till att såväl kokkärl som kokzoner är helt torra innan kärlen används.

Rengör aldrig hällen med frätande rengöringsmedel eller rengöringsmedel som innehåller slipmedel, och använd aldrig en kniv för att avlägsna fastbrända rester.

Använd aldrig ångrengöringsmaskiner för rengöring av spishällen. Ångtrycket kan orsaka permanenta skador på överhällen och de strömförande delarna. Tillverkaren/importören ansvarar inte för skador som beror på användning av ångrengöringsmaskiner.

Om Du rengör hällen regelbundet med specialrengöringsmedel håller den sig snygg och blir samtidigt smuts- och fläckavvisande. Tvätta därefter hällen med kallt vatten och torka till sist av ytan ordentligt.

Spishällen/kokzonerna går inte att slå på

• Kokkärlet är olämpligt
• Strömmen är inte påslagen
• En säkring har gått
• Funktionslåset är aktiverat
• Manöverknapparna är täckta med vatten eller fett
• Manöverpanelen är övertäckt

Ett [ E ] syns i displayen

• Elektronikfel
• Dra ur kontakten och ring efter en servicetekniker

[L] lyser i displayen:

- Se avsnittet "Funktionslås".

Kokzonen/kokzonerna stängs av medan de används

• För att undvika överhettning slås kokzonen/kokzonerna av/på
• Kokzonen/kokzonerna har stått påslagna under mycket lång tid.
• Manöverknapparna är övertäckta
• Tomt kokkärl med överupphettad botten

Avkylningsfläkten fortsätter efter att ugnen slagits av

- Detta är helt normalt – fläkten stannar automatiskt när spishällen är tillräckligt sval.

Uppkokningsautomatiken fungerar inte

• Kokzonen är fortfarande varm [ H ]
  • Du har valt effektläge [9]

Kontrollampan för Keep warm [ U ] lyser:

- Se avsnittet Keep warm-funktion.

Displayen visar [Er03]:

- Betjäningsknapparna är täckta med vätska eller annat föremål. Symbolen försvinner automatiskt från displayen när vätskan eller föremålet avlägsnas.

Displayen visar [ E21 ] :

- Hällen är överhettad. Låt hällen kyla ned och sätt på hällen igen.

Displayen visar [ U400 ], [ Er25 ] eller [ U4 ]:

- Hällen är inte ansluten. Kontrollera anslutningen.

Om symbolerna förblir tänd efter ovanstående felsökning, kontakta service.

MILJÖSKYDD

• Emballaget har valts av hänsyn till miljön och kan återanvändas.

• Produkten innehåller delar, som kan skada miljön om de kasseras felaktigt. Delarna är nödvändiga för produktens funktion.

• Produkten får inte kastas bort tillsammans med vanliga sopor.

• Se till att produkten kasseras på närmsta återvinningsstation.

Hällen får endast byggas in och anslutas av en auktoriserad servicetekniker.

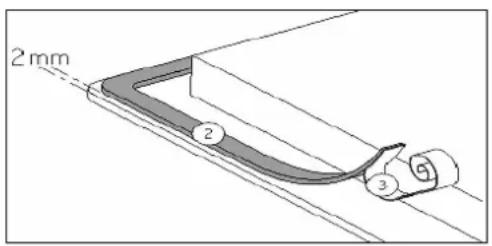

Så sätter du fast tätningslisten

Den medföljande självhäftande tätningslisten fästs längs hållens underkant. Hällen placeras i inbyggnadshålet och centreras. Tätningslisten förhindrar att vatten och fukt tränger in mellan spishäll och bänkskiva. Det är därför mycket viktigt att du fäster tätningslisten korrekt enligt bilden nedan.

Fäsr tätningslisten (2) två millimeter från glasets ytterkant, efter att du avlägsnat det skyddande pappershöljet (3).

Inbyggnad

Utskärningsmått:

Utskärning bänkskiva					Hällens glasyta Utskärning för planlimning
Typ Bredd	Djup	Bredd			Djup	Tjocklek	Bredd	Djup	Tjocklek
WHP30	280	490	310	520	4	316	526	4

• Avståndet från väggen (bakvägg och/eller sidovägg) till hällen ska vara minst 50 mm.
• Spishällen har skyddklass Y för värme. Det innebär att man kan ha höga skåp på ena sidan av hällen medan man på den andre sidan inte får ha skåp som är högre än själva spishällen.
• Spishällen får endast byggas in och anslutas av en auktoriserad servicetekniker. Bänkskivan närmast hällen ska vara värmefast och klara av temperaturer på upp till 100° C. Samma sak gäller för sido- och bakväggar närmast spishällen.
• Vissa material som ofta används vid tillverkning av bänkskivor tål inte fukt. Använd därför speciallim för att skydda urtaget.
• Om bänkskivan har pålimmat laminat ska både laminat och lim vara värmefasta.
• Installera inte hällen över en diskmaskin eller en icke-ventilerad ugn.
• För att säkra god ventilation runt omkring spishällen ska Du se till att lämna en öppning på hållens undersida på minst 2 cm.
• Om det monteras en låda under hällen får inga brandfarliga material läggs i lådan.
• Avståndet mellan spishäll och spiskåpa ska följa de riktlinjer som står i spiskåpans bruksanvisning.
• Se till att kabeln inte klämms efter inbyggnad.
• Varning: Använd endast leverantörkonstruerade eller leverantörrekmommenderade skyddgaller till eftermontering som hindrar barn från att dra kokkärl från hällen. Felaktig användning kan orsaka personskador och/eller skador på hällen.

ELANSLUTNING

• Spishällen får endast anslutas av en auktoriserad elektriker.
• Installation av annan person än sakkunnig kan medföra allvarliga risker för användaren. Tillverkaren/importören är inte ansvarig i sådana fall.
• Hällen ska anslutas enligt gällande lagar och bestämmelser.
• Tillverkaren/importören är inte ansvarig för skador som uppstår på grund av bristfällig eller skadad jordanslutning.
• Hällens strömförsörjning ska ha en flerpolig brytare. Kontaktöppningen ska vara minst 3 mm och kontakten bör vara placerad i närheten av hällen.
• Anslutning får inte göras med hjälp av förlängningssladd eller adapter.
• Sladden får endast bytas ut av en auktoriserad servicetekniker.
• Du hittar all nödvändig anslutningsinformation på typskylten.

Kopplingslädan

Kopplingslådan sitter på undersidan av hällen. Locket öppnas med hjälp av en skruvmejsel. Stick in skruvmejseln i öppningen och öppna locket.

Anslutning av hällen

Spishällen ska anslutas enligt nedanstående + anslutningsdiagrammet.

Anslutning Anslutning Ledarens tvärsnitt			Sladdtyp Amp.
230V 1N 50Hz 1 fase + N 3 x 2,5		mm ^2 H 05 VV - F	H 05 RR - F	25A*

* Uträknat enligt standard EN 60 335-2-6

Din nya spishäll levereras med 2 års garanti på tillverknings- och materialfel, gällande från inköpsdatum enligt kvitto. Garantin omfattar material, arbete och transporter. Vid önskan om service bör du uppge spishällens namn och serienummer. Den informationen finns på typskylten. Du kan också skriva upp informationen i denna bruks- och installationsanvisning, så finns de alltid till hands. Det gör det enklare för servicepersonalen att hitta rätt reservdelar.

Garantin omfattar inte

Fel och skador som inte beror på tillverknings- eller materialfel. Om andra reservdelar än originalreservdelar har använts. Om anvisningarna i bruks- och installationsanvisningen inte följts. Om installationen inte har skett på angivet sätt.

Transportskador

En transportskada som konstateras när butiken levererar till kund är i första hand en sak mellan kunden och butiken. I de fall då kunden själv har stått för transporten av varan påtar sig inte butiken något ansvar för eventuell transportskada. Eventuella transportskador ska omedelbart anmälas, och senast 24 timmar efter leveransen. Annars kan kundens krav komma att avvisas.

Obefogade servicebesök

Om man tillkallar servicemontör och det visar sig att man själv kunde ha åtgärdat felet, genom att exempelvis följa anvisningarna i bruks- och installationsanvisningen eller genom att byta en säkring i säkringsskåpet, får kunden själv stå för kostnaden.

Företagsköp

Företagsköp är köp av maskiner som inte ska användas i ett privat hushåll, utan i ett företag eller för företagsliknande ändamål (restaurang, matservering etc.) eller användas för uthyrning eller annan användning som omfattar flera olika användare.

Vid företagsköp gäller ingen garanti, eftersom produkten uteslutande är avsedd för användning i vanligt privat hushåll.

SERVICE

GarantGruppen AB

Bangårdsgatan 6

582 77 Linköping

Tlf.: 013 15 45 10

Fax: [phone]
