BRUGSANVISNING WHP30 Witt

Brugsanvisning DK Glaskeramisk kogeplade (S. 2 – 13)

Bruksanvisning NO Keramisk platetopp (S. 14 – 25)

Bruksanvisning SE Keramisk häll (S. 26 – 36)

• Læs venligst brugsanvisningen inden De tager kogepladen i brug. På den måde beskytter De Dem selv og undgår skade på kogepladen.
• Gem denne brugsanvisning, så De kan drage nytte af den ved evt. senere spørgsmål. Hvis pladen overdrages/sælges skal brugsanvisningen følge kogepladen og gives til den nye ejer.
• Før De tager kogepladen i brug, skal De omhyggeligt fjerne al emballage og undersøge, om kogepladen er beskadiget. Hvis kogepladen er beskadiget, eller hvis De er i tvivl om, at kogepladen har en skade, skal De kontakte en autoriseret servicemontør. De må IKKE tage pladen i brug, hvis den er beskadiget.
• Kogepladen er ikke beregnet til brug med ekstern timer eller separat fjernebetjening.
• En skade skal straks anmeldes til den butik, hvor De har købt kogepladen.
• Kogepladen er kun beregnet til normalt husholdningsbrug. Al anden brug er ikke tilladt, og kan være farligt. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes forkert betjening eller uhensigtmæssig brug af pladen.
• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Kogepladen skal installeres i henhold til gældende love og regler.
• Forsøg aldrig selv at reparere pladen. Reparation må kun foretages af en autoriseret servicemontør. Usagkyndig reparation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Tag aldrig stikket ud af stikkontakten ved at trække i ledningen.

- Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet. Producenten/ importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.

- Lad aldrig børn lege med kogepladen eller anvende den uden opsyn fra voksne.

- Glem ikke, at en kogezone bliver meget varm i brug, og at den også er varm i nogen tid efter, at den er slukket. Lad derfor aldrig en gryde eller pande, der indeholder varm olie/varmt fedtstof stå på kogezonen uden at holde øje med den.

- Lad aldrig kogepladen være uden opsyn, når De arbejder med fedt eller olie. Overophedet fedt eller olie kan selvantænde og sætte ild til emhætten. Brandfare!

- Advarsel: Risiko for brand! Benyt ikke kogepladen som opbevaringsplads.

- Hvis fedt eller olie begynder at brænde, må De aldrig forsøge at slukke ilden med vand. Ilden skal kvæles med et klæde eller med skum fra en ildslukker.

• Overpladen på Deres nye kogeplade er lavet af glaskeramik. Den er meget stærk, men kan dog gå i stykker, hvis man f.eks. taber spidse eller skarpe ting ned på den.

- Er pladen indbygget over en pyrolyseovn, må den ikke bruges under pyrolyserensningen af ovnen.

- En evt. skuffe lige under kogepladen må ikke indeholde brandfarlige genstande, som fx sprayflasker.

- Kogepladen må ikke indbygges over opvaskemaskiner, vaskemaskiner, tørretumblere eller kølemøbler, idet den ret høje strålevarme fra pladen vil kunne beskadige nævnte produkter.

- Benyt først kogepladen när den er indbygget. Kun herved kan De sikre Dem, at De ikke kommer i kontakt med strømførende dele.

- Brug kun kogegrej med en tyk og plan bund. Aldrig gryder/pander med uslebet eller ridset bund, idet sådanne materialer kan ridse pladen. Sørg også for at kogegrejets bund er helt ren, idet selv små sandkorn kan lave ridser i pladen.

- Sæt aldrig varmt kogegrej hen over betjeningstasterne, idet elektronikken nedenunder herved kan blive beskadiget.

- Flambér aldrig direkte under en emhætte, idet fedtfiltrene kan antændes af flammerne fra flamberingen.

- Pas på at ledningen fra små husholdningsapparater ikke kommer i kontakt med en varm kogezone eller kommer i klemme i en varm ovnlåge.

- Opvarm aldrig lukkede beholdere (fx konservesdåser) på en kogezone, idet sådanne beholdere kan sprænges på grund af det tryk, der opstår i dem.

- Benyt aldrig kogepladen som fralægningsplads for fx genstande af metal. Metallet kan opvarmes, smelte eller evt. bryde i brand ved varmen fra en tændt/restvarmen fra en slukket kogezone.

- Tænd aldrig for en kogezone uden at sætte kogegrej på den, og sæt aldrig tomt kogegrej på en tændt kogezone.

- Sukker i fast eller flydende form, plast eller alufolie må ikke komme i berøring med den varme kogeplade. Disse stoffer smelter, klæber sig fast og kan ved afkøling forårsage ridser eller brud på kogepladen. Hvis det alligevel kommer i berøring med kogepladen, skal De slukke for den og fjerne sukkeret, plasten eller alufolien fra den endnu lune kogeplade. De skal bruge en glasskraber til at fjerne det med. Pas på ikke at brænde Dem på den endnu varme kogeplade.

- Hvis pladen bliver beskadiget, eller der kommer brud på den, skal De straks afbryde strømmen, og kontakte en servicemontør.

- Anvend aldrig kraftige rengøringsmidler, midler med skurende virkning som fx grill- og ovnspray, plet- eller rustfjerner eller en svamp med ridsende overflade.

- Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengørings-apparater

• Ved skrotning af en kogeplade bør De sørge for at klippe samtlige kabler over helt inde ved pladen, så den ikke kan være til fare for børn. Sørg for at bringe produktet til et autoriseret genbrugscenter for at sikre en miljømæssig korrekt destruering. Tænk også på, at produktet kan indeholde dele, der kan genbruges.
• Forsøg ALDRIG at slukke en brand med vand. Sluk i stedet for kogepladen, og kvæl ilden f.eks. med et brandtæppe eller en brandslukker.

Tekniske data

Type	WHP30
Total effekt 3000 WRelativt energiforbrug for kogepladen, ECkogeplade*	178.9 Wh/kg
ForrestNormal 1200 WKategori for standard kogegrej* AEnergiforbrug EC_CW * 173.8 Wh/kg	155 mm
BagerstNormal 1800 WKategori for standard kogegrej* CEnergiforbrug EC_CW * 183.9 Wh/kg	190 mm

* Beregnet efter metoden til måling af ydeevne (EN 60350-2).

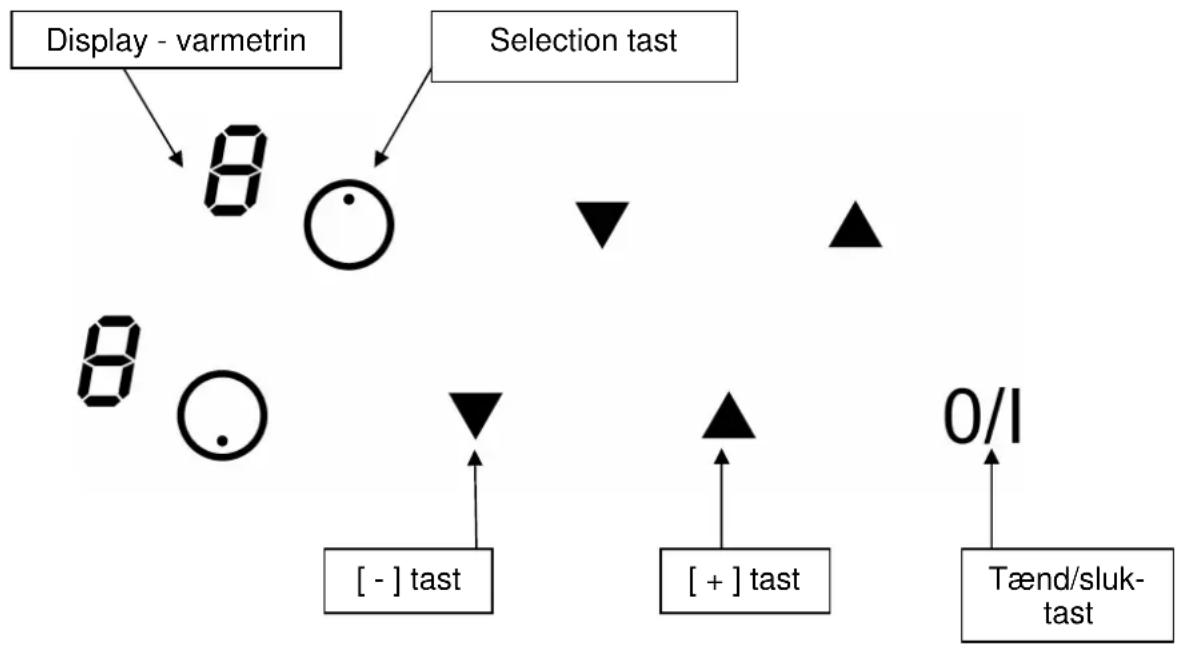

Betjeningspanel

BETJENING AF KOGEPLADEN

Display

Display Betydning Funktion

0 Nul Kogezonen er aktiveret.

1...9 Varmetrin Vælg varmetrin.

A Opkogningsautomatik Opkogningsautomatik aktiveret.

E Fejlmelding Elektronikfejl.

H Restvarme Kogezonen er stadig varm.

L Lås Betjeningspanelet er låst.

Sensitive touch

Pladen er udstyret med et elektronisk finger-touch betjeningspanel med sensitive touch-taster, integreret i pladen. Ved en let berøring af et symbol aktiveres den tilhørende funktion. Så snart elektronikken har registreret ønsket, lyder der enten et bib-signal, en kontrollampe lyser, et bogstav eller et nummer vises i displayet.

Berør kun en tast ad gangen.

Sådan tænder du for kogepladen

• Tænde-/Sluk for kogepladen:

Hvad vil du	Betjeningspanel	Display
Tænde	Tryk på [ 0/l ]	2 x [ 0 ]
Slukke	Tryk på [ 0/l ]	Tomt eller [ H ]

• Tænde-/slukke for en kogezone:

Hvad vil du	Betjeningspanel	Display
Vælge zone	Tryk på [	●] -tasten [0]
∅ge varmetrin	Tryk på [ + ]	[1] til [9]
Reducere varmetrin	Tryk på [ - ]	[9] til [1]
Slukke	Tryk på [ - ]	[0] eller [H]

Hvis der ikke foretages noget inden for 20 sekunder vender elektronikken tilbage til startpunktet.

Restvarmeindikator

Så længe en kogezone stadig er varm efter brug, lyser symbolet for restvarmeindikatoren [H] for at angive, at kogzonens overfladetemperatur er over 60°C. Rør derfor ikke ved kogezonen, og stil ikke varmefølsomme ting på en kogeplade, så længe symbolet er tændt.

Vær opmærksom på at børn ikke lægger mærke til restvarmeindikatorne, der lyser som et tegn på varme kogezoner. Hold derfor øje med børn så længe restvarmeindikatorne lyser.

Bemærk: Så længe der lyser et [ H ], kan De benytte restvarmen fra den/de varme zone/zoner som simrezoner. På den måde kan De holde Deres mad varm, og spare energi.

KOGEGREJ OG INDSTILLINGSOMRÅDER

Indstillingsområder

1 - 2 Smelte Genopvarmning Sauce, smør og chokolade Færdiglavede retter
2 - 3 Simre Optøning		Ris, budding, sukker og sirup Grøntsager, fisk og frosne varer
3 - 4 Dampning Grøntsager, fisk og kød
4 - 5 Videretilberedning efter kogning Kartofler, suppe, pasta og friske grøntsager
6 - 7 Kogning Simre Kød, æg og pølser Gullasch
7 - 8 Kogning Kartofler
9 Stegning Opkogning Steaks og æggekage Vand

RENG∅RING OG VEDLIGEHOLDELSE

Pas på at ting af plastik, alufolie o. lign. ikke kommer i kontakt med en tændt kogezone. Skulle det ske, skal De omgående fjerne det påbrændte ved hjælp af en glasskraber, og derefter rense pladen med et specialrensemiddel. Samme forholdsregel gælder ved et evt. spild af sukker, marmelade eller andre sukkerholdige madvarer på en varm kogezone.

Sørg for at såvel kogegrej som kogezoner er helt tørre, inden kogegrejet tages i brug.

Rengør aldrig pladen med ætsende eller slibende rengøringsmidler, og brug aldrig en kniv til at fjerne fastsiddende overkog.

Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater

Hvis De regelmæssigt behandler pladen med et specialrensemiddel, holder den sig pæn og bliver samtidig modstandsdygtig over for snavs og pletter. Vask derefter pladen med koldt vand og tør til sidst omhyggeligt overfladen af.

Kogepladen/kogezonerne kan ikke tændes

• Kogegrejet er uegnet.
• Der er ikke strøm til pladen.
• Der er sprunget en sikring.
  • Låsetasten er aktiveret.
• Betjeningstasterne er dækket til med vand eller fedt.
• Betjeningspanelet er tildækket.

Et [ E ] lyser i displayet

- Elektronikfejl. Tag stikket ud og ring efter en servicemontør.

Der står [L] i kogezonedisppplayene :

- Se afsnittet "Låsetast".

Kogezonen/kogezonerne slukker mens den/de er i brug

• For at undgå overophedning slukker og tænder kogezonen/kogezonerne.
• Kogezonen/kogezonerne har været tændt i meget lang tid.
• Betjeningstasterne er dækket til.
• Tomt kogegrej med overophedet bund.

Afkølingsblæseren fortsætter efter slukning

- Dette er helt normalt – blæseren stopper automatisk, når kogepladen er tilstrækkelig afkølet.

Opkogningsautomatikken fungerer ikke

• Kogezonen er stadig varm [ H ].
  • Du har valgt varmetrin [9].

- Se afsnittet Keep warm-funktion.

Displayet viser [ Er03 ]:

- Betjeningstasterne er i berøring med væske eller andet objekt. Symbolet forsvinder automatisk fra displayet, når væsken eller objektet fjernes.

Displayet viser [ E21 ] :

- Kogepladen er overophedet. Lad den køle ned og tænd derefter igen.

Displayet viser [ U400 ], [ Er25 ] eller [ U4 ] :

- Kogepladen er ikke tilsluttet. Kontroller tilslutningen.

Hvis symbolerne fortsat lyser efter ovenstående problemløsning, kontaktes service.

MILJ∅BESKYTTELSE

• Emballagen er valgt ud fra miljømæssige hensyn og er genanvendeligt.

• Produktet indeholder dele, som kan skade miljøet, hvis de bortskaffes forkert. Delene er nødvendige for produktets funktionalitet.

• Produktet må ikke bortskaffes sammen med almindeligt husholdningsaffald.

• Sørg for at aflevere de kasserede produkt på nærmeste genbrugsplads.

Installationen skal foretages af en aut. installatør.

Sådan fastgøres tætningslisten

Den medleverede selvklæbende tætningsliste fastgøres langs pladens underkant. Pladen lægges i indbygningshullet og centreres. Tætningslisten sørger for, at der ikke trænger vand og fugt ned mellem kogeplade og bordplade. Det er derfor meget vigtigt, at De fastgør tætningslisten iht. tegningen.

Fastgør tætningslisten (2) to millimeter fra glassets yderkant – efter De har fjernet den beskyttende papiroverflade (3)

Indbygning

Udskæringsmål:

Udskæring i bordplade				Kogepladens glasoverflade Udskæring til planlimning
Type Brede	Dybde	Bredde	Dybde	Tykkelse			Bredde	Dybde	Tykkelse
WHP30	280	490	310	520	4	316	526	4

• A fstanden fra væg (bagvæg og/eller sidevæg) til pladen skal være min 50mM
• Kogepladen har varmebeskyttelsesklasse Y. Det betyder, at der på den ene side af pladen og på bagsiden må være høje skabe, mens der på den anden side ikke må være skabe, der er højere end kogepladen.
• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Indbygningspladen skal være varmefast og i stand til at modstå temperaturer på op til 100°C. Det samme gælder for side/bagvægge i umiddelbar nærhed af kogepladen.
• Nogle materialer, der ofte bruges til fremstilling af bordplader, tåler ikke fugt. Brug derfor en special lim for at beskytte udskæringen.
  Hvis bordpladen har pålimet laminat, skal såvel laminatet som limen være varmefast.
• Installer ikke pladen over en opvaskemaskine eller en ikke ventileret ovn.
• For at sikre god ventilation omkring kogepladen skal De sørge for, at der er en afstand på 20mm fra pladens underside til evt. ovn eller anden form for afdækning.
• Hvis der monteres en skuffe under kogepladen, må der under ingen omstændigheder placere brandfarlige/brandbare objekter i denne skuffe.
• Afstanden mellem kogepladen og en emhætte skal følge de retningslinjer, der gives i emhættens brugsanvisning.
• Sørg for at elkablet ikke klemmes efter installering.

• Advarsel: Benyt udelukkende leverandørdesignede eller deraf anbefalede gitterrammer til eftermontering, som forhindrer børn i at trække kogegrej fra kogepladen. Forkert brug kan forårsage person- og/eller produktskade.

• Kogepladen må kun tilsluttes af en autoriseret montør.

• Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
• Producenten/importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.
• Pladens strømforsyning skal have en flerpolet afbryder. Kontaktåbningen skal være mindst 3mm og kontakten bør være placeret i nærheden af pladen.
• Tilslutning må ikke ske ved hjælp af en forlængerledning eller adapter.
• Kablet må kun udskiftes af en autoriseret montør.
• De finder de nødvendige tilslutningsdata på typeskiltet.

Vigtigt!

• Dette apparat skal tilsluttes 230 V\~ 50 / 60 Hz.
• Pladen skal ekstrabeskyttes (jordforbindes) jf. Stærkstrømsreglementet.
• Kogepladen skal tilsluttes iht. nedenstående + tilslutningsdiagram.
• Tilslutningsboksen findes på undersiden af kogepladen. Låget åbnes ved hjælp af en skruetrækker. Stik den ind i åbningen og åbn låget.

Tilslutningsforhold Tilslutning Kablets tværsnit			Kabeltype Amp.
230V 1N 50Hz 1 fase + N 3 x 2,5		mm ^2 H 05 VV - F	H 05 RR - F	25A*

* Kalkuleret efter standard EN 60 335-2-6

Der ydes 2 års reklamationsret på fabrikations- og materialefejl på Deres nye kogeplade, gældende fra den dokumenterede købsdato. Garantien omfatter materialer, arbejdsløn og kørsel. Ved henvendelse om service bør De oplyse kogepladens navn og serienummer. Disse oplysninger findes på typeskiltet. Skriv evt. oplysningerne ned her i brugsanvisningen, så De har dem ved hånden. Det gør det lettere for servicemontøren at finde de rigtige reservedele

Garantien dækker ikke:

Fejl og skader, som ikke skyldes fabrikations- og materialefejl Hvis der er brugt uoriginale reservedele Hvis anvisningerne i brugsanvisningen ikke er fulgt Hvis ikke installationen er sket som anvist Hvis ikke-faglærte har installeret eller repareret produktet

Transportskader

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelse i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Ubegrundede servicebesøg

Hvis man tilkalder en servicemontør, og det viser sig, at man selv kunne have rettet fejlen, ved fx. at følge anvisningerne her i brugsvejledningen eller ved at skifte en sikring i sikringsskabet, påhviler det Dem selv at betale for servicebesøget.

Erhvervskøb

Erhvervskøb er ethvert køb af apparater, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til almindelig husholdning.

SERVICE

For rekvirering af service og reservedele i Danmark, ring venligst på nedenstående nummer, og du vil blive omdirigeret til den serviceinstans nærmest dig. Ring på 70 25 23 03

INNHOLD

SIKKERHETSANVISNINGER 15

BESKRIVELSE AV PLATETOPPEN 19

TEKNISKE DATA....19

BETJENINGSPANEL 19

BETJENING AF KOGEPLADEN 19

DISPLAY 19

OPPSTART OG BETJENING 20

SENSITIVE TOUCH....20

SLIK SLÄR DU PÅ PLATETOPPEN 20

RESTVARMEINDIKATOR 20

KOKEKAR OG VARMETRINN 21

VARMETRINN 21

- Koketoppen er ikke beregnet til bruk med ekstern timer eller separat fjernkontroll.

- Før du tar platetoppen i bruk, må du omhyggelig fjerne all emballasje og undersøke om platetoppen er skadet. Dersom platetoppen er skadet, eller hvis du er i tvil om platetoppen har fått en skade, må du ta kontakt med en autorisert servicemontør. Du må IKKE ta platetoppen i bruk hvis den er skadet.

- Platetoppen må først tas i bruk när den er installert. Bare på den måten kan du sikre deg at du ikke kommer i kontakt med strømførende deler.

Hvis du ikke har foretatt deg noe innen 20 sekunder, går elektronikken i ventemodus.

Restvarmeindikator

Så lenge en kokesone stadig er varm etter bruk, lyser restvarmeindikatoren [ H ] for å vise at konesonens overflatetemperatur er over 60° C. Derfor må konesonen ikke røres. Sett heller ikke varmefølsomme gjenstander på en kokesone så lenge restvarmeindikatoren lyser. Vær oppmerksom på at barn ikke legger merke til restvarmeindikatorene, som lyser som tegn på at konesonene er varme. Hold derfor øye med barna, så lenge restvarmeindikatoren lyser. Merk: Så lenge en [ H ] lyser, kan du utnytte restvarmen fra de(n) varme sonen(e) til småkoking. På den måten kan du holde maten varm og spare energi.

Varmetrinn

• Kokekaret er ikke egnet
• Platetoppen får ikke strøm
• Det har gått en sikring
• Betjeningssperren er aktivert
• Betjeningstastene er dekket med vann eller fett
• Betjeningspanelet er tildekket

En [ E ] lyser på displayet

Oppkokingsautomatikken virker ikke.

• Konesonen er stadig varm [H]
• Du har valgt varmetrinn [9]

- Kokeplaten er ikke tilsluttet. Kontroller tilslutningen til nett.

Garantien dekker ikke

Display Betydelse Funktion
