KÄYTTÖOHJE WHP30 Witt

Käyttöohje FIN Keraaminen keittotaso (S. 37 – 47)

WHP30

INDHOLDSFORTEGNELSE

SIKKERHEDSFORANSTALTNINGER 3

• Lukemalla käyttöohjeen ennen keittotason käyttöönottoa vältyt vahingoittamasta itseäsi ja keittotasoa.
• Laita tämä käyttöohje talteen myöhempää tarvetta varten. Jos keittotaso luovutetaan tai myydään toiselle omistajalle, käyttöohjeen on seurattava sen mukana.

- Ennen keittotason käyttöönottoa poista kaikki pakkausmateriaali ja varmista, ettei keittotaso ole vahingoittunut. Mikäli keittotaso on vahingoittunut tai sen epäillään olevan vahingoittunut, kutsu paikalle valtuutettu huoltoasentaja. Vahingoittunutta keittotasoa EI saa ottaa käyttöön.

- Keittotasoa ei ole tarkoittettu käytettävän ulkoisella ajastimella tai erillisellä kaukosäätimellä. Ilmoita vahingosta välittömästi tuotteen ostopaikkaan.

- Keittotaso on tarkoitettu vain ruoanlaittoon kotitalouksissa. Muunlainen käyttö on kiellettyä ja voi aiheuttaa vaaratilanteita. Valmistajaa/maahantuojaa ei voida pitää vastuussa vääränlaisesta käytöstä tai hoidosta aiheutuneista vaurioista.

- Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Keittotaso on asennettava voimassa olevien lakien ja säännösten mukaan.

- Älä koskaan yritä itse korjata viallista keittotasoa. Korjauksia saa tehdä vain valtuutettu huoltoasentaja. Virheelliset korjaustoimet saattavat vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.

- Älä koskaan kisko johdosta, kun irrotat pistokkeen pistorasiasta.

- Älä koskaan anna lasten leikkiä keittotasolla tai käyttää sitä muuten kuin aikuisen valvonnassa.

- Muista, että keittoalue on kuuma paitsi käytössä myös jonkin aikaa sammutuksen jälkeen. Pidä sen vuoksi aina silmällä keittoalueella olevaa kuumaa öljyä/rasvaa sisältävää keittoastiaa.

- Valvo keittotasoa koko ajan, kun käytät ruoanlaitossa rasvaa tai öljyä. Roiskunut rasva tai öljy voi syttyä palamaan ja sytyttää samalla myös liesituulettimen. Tulipalon vaara!

- Jos rasva tai öljy syttyy palamaan, älä koskaan yritä sammuttaa tulta vedellä vaan tukahduta se kankaalla tai vaahtosammuttimella.

- Keittotasossa on vahva lasikeraaminen pinta, joka voi kuitenkin rikkoutua, jos sen päälle putoaa esimerkiksi teräviä esineitä. Jos keittotasossa on halkeamia tai muita vaurioita, katkaise siitä virta ja kutsu paikalle huoltoasentaja.

- Jos keittotaso asennetaan pyrolyysitoiminnolla varustetun uunin päälle, tasoa ei saa käyttää pyrolyysipuhdistuksen aikana.

- Jos keittotaso asennetaan laatikon päälle, laatikossa ei saa säilyttää tulenarkoja aineita, esim. suihkepulloja.

- Keittotasoa ei saa asentaa astianpesu- tai pesukoneen, kuivausrummun tai jääkaapin/pakastimen päälle, koska tasosta säteilevä lämpö saattaa vahingoittaa muita laitteita.

- Keittotasoa saa käyttää vain paikalleen asennettuna, jolloin sen virtaa johtavat osat eivät ole näkyvillä.

- Käytä ainoastaan tasa- ja paksupohjaisia keittoastioita. Jos keittoastiassa on hiomaton tai naarmuuntunut pohja, se voi naarmuttaa keittotasoa. Varmista myös, että keittoastian pohja on puhdas. Jopa hyvin pienet likahiukkaset voivat naarmuttaa keittotasoa.

- Varoitus: Tulipalon vaara! Älä käytä keittotasoa säilytystilana.

- Älä koskaan aseta kuumaa keittoastiaa suoraan toimintonäppäinten yläpuolelle, koska näppäinten alla oleva ekektroniikka saattaa tällöin vahingoittua.

- Älä liekitä ruokaa suoraan liesituulettimen alla, koska liekit voivat sytyttää tuulettimen rasvasuodattimen palamaan.

- Varo, etteivät muiden kodinkoneiden johdot osu lämpimään keittoalueeseen tai jää puristuksiin kuuman uuniluukun väliin.

- Älä koskaan lämmitä keittoalueella ruokaa suljetuissa astioissa (esim. säilykepurkeissa), ne saattavat räjähtää.

- Älä koskaan säilytä keittotason päällä esimerkiksi metalliesineitä. Päällä olevan keittoalueen lämpö tai sammutetun keittoalueen jälkilämpö saattaa kuumentaa/sulattaa esineen tai sytyttää sen palamaan.

- Älä koskaan käynnistä keittoaluetta, jolla ei ole keittoastiaa. Älä myöskään aseta tyhjää keittoastiaa keittoalueelle sen ollessa päällä.

- Varo, ettei lämpimälle keittotasolle joudu, muovia, alumiinifoliota tai kiinteää tai nestemäistä sokeria. Nämä aineet sulavat ja tarttuvat kiinni keittotasoon ja saattavat jäähtyessään aiheuttaa siihen naarmuja tai halkeamia. Mikäli näitä aineita kuitenkin joutuu keittotasolle, sammuta keittotaso ja poista sokeri, muovi tai alumiinifolio keittotasosta sen ollessa yhä lämmin. Käytä tähän tarkoitukseen lasikaavinta. Varo polttamasta itseäsi koskiessasi kuumaan keittotasoon.

- Jos keittotaso vaurioituu tai siihen tulee halkeamia, katkaise heti virta ja ota yhteys huoltoasentajaan.

- Sammuta keittotason virta aina ennen sen puhdistusta ja huoltoa.

- Älä käytä puhdistukseen koskaan voimakkaita puhdistusaineita tai hankaavia aineita, kuten esim. grillin- ja uuninpuhdistusaineita, tahran- tai ruosteenpoistoaineita tai karkeaa sientä.

- Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

- Älä säilytä magneetilla varustettuja esineitä, kuten luottokortteja, taskulaskimia tai levykkeitä päällä olevan keittotason lähellä, koska esineet saattavat vaurioitua.

- Kun poistat keittotason käytöstä, katkaise kaikki johdot aivan tason vierestä, jotteivät ne voi aiheuttaa vaaratilanteita lapsille. Varmista keittotason ympäristöystävällinen hävittäminen palauttamalla se hyväksytylle kierrätysasemalle. Muista myös, että tuotteen joitakin osia voidaan ehkä käyttää uudelleen.

- Älä KOSKAAN yritä sammuttaa paloa vedellä. Sammuta sen sijaan keittotaso ja tukahduta liekit esimerkiksi sammutuspeitteellä tai palosammuttimella.

Tekniset tiedot

Voltia	WHP30
Kokonaisteho 3000 WKeittotason energiankulutus, ECkeittotaso* 178.9 Wh/kg
EtuvasemmallaNormaali 1200 WVakiokeittoastioiden luokka * AEnergiankulutus ECcw* 173.8 Wh/kg	155 mm
TakavasemmallaNormaali 1800 WVakiokeittoastioiden luokka * CEnergiankulutus ECcw* 183.9 Wh/kg	190 mm

*Laskettu käyttäen suorituskyvyn mittaus menetelmää (EN 60350-2).

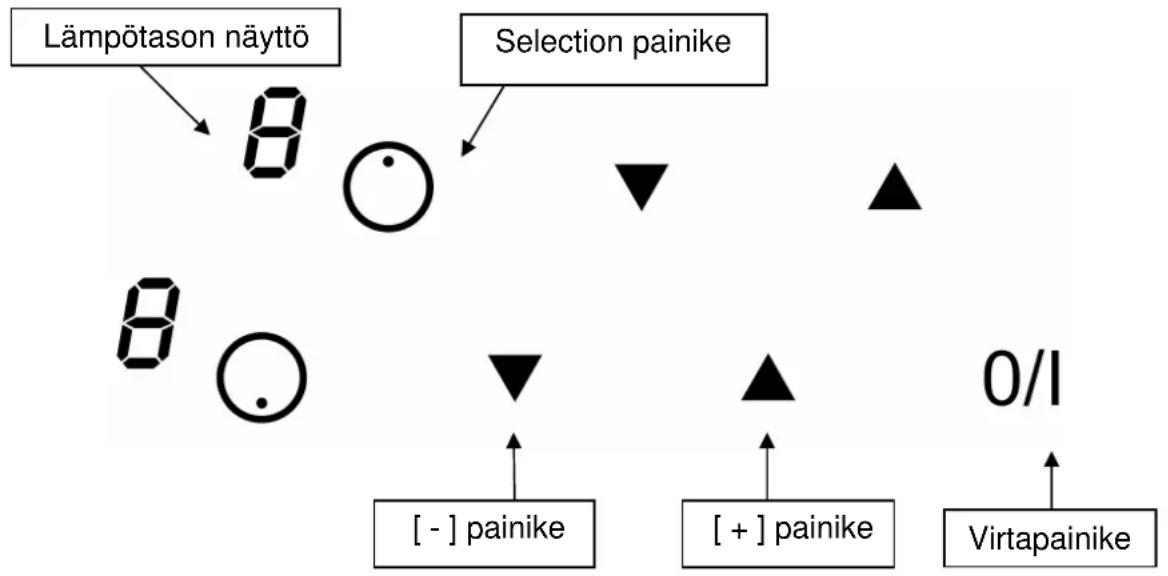

Ohjauspaneeli

KEITTOTASON KÄYTTÖ

Näyttö

Näyttö Merkitys Toiminto

0 Nolla Keittoalue on aktivoitu

1...9 Säädetty teho Valitse lämpötila

A Kiehautusautomatiikka Kiehautusautomatiikka aktivoitu

E Virheilmoitus Elektroniikkavirhe

H Jälkilämpö Keittoalue on edelleen lämmin

L Lukko Käyttöpaneeli on lukittu.

Keittotason kytkeminen

• Keittotason virtapainike:

Tehtävä	Käyttöpaneeli	Näyttö
Kytkentä	Paina [ 0/I ]	2 x [ 0 ]
Sammutus	Paina [ 0/I ]	Tyhjä tai [ H ]

• Lämpöalueen virtapainike:

Tehtävä	Käyttöpaneeli	Näyttö
Lämpõalueen valinta	Paina [	●] -painike	[0]
Tehon lisääminen	Paina [ + ]	[1] - [9]
Tehon vähentäminen	Paina [- ]	[9] - [1]
Sammuttaminen	Paina [- ]	[0] tai [H]

Jos et tee mitään 20 sekunnin kuluessa, elektroninen ohjausjärjestelmä palaa valmiustilaan

Jälkilämmön ilmaisin

Keittoalue on kuuma jonkin aikaa myös käytön jälkeen. Jälkilämmön merkkivalo [H] ilmaisee tällöin, että keittoalueen pinnan lämpötila on yli 60°C. Älä sen vuoksi koske keittoaluetta tai aseta sen päälle lämpöherkkiä esineitä merkkivalon palaessa.

Muista myös, että lapset eivät huomaa jälkilämmön merkkivaloa. Pidä sen vuoksi lapsia silmällä niin kauan kuin merkkivalo palaa.

Huomaa: [H]-valon palaessa lämpimän keittoalueen/alueiden jälkilämmöllä voidaan pitää ruokaa lämpimänä ja säästää samalla energiaa.

Säätöalueet

1 - 2 Sulatus Lämmitys	Kastikkeet, voi ja suklaa Valmisruoat
2 - 3 Kiehutus hiljalleen Sulatus	Riisi, vanukkaat, sokeri ja siirappi Vihannekset, kala ja pakasteet
3 - 4 Höyrytys	Vihannekset, kala ja liha
4 - 5 Keittäminen kiehautuksen jälkeen	Perunat, keitot, pastat ja tuoreet vihannekset
6 - 7 Keittäminen Kiehutus hiljalleen	Liha, maksa, kanamunat ja makkarat Gulassi
7 - 8 Keittäminen ja paistaminen Perunat ja ohukaiset
9 Paistaminen Kiehauttaminen	Paistit ja munakkaat Vesi

PUHDISTUS JA HUOLTO

Varo, etteivät muovi-, alumiini- tai muut vastaavat esineet osu kuumaan keittoalueeseen. Jos näin pääsee käymään, poista tasoon tarttunut aine välittömästi lasikaapimella ja puhdista taso sen jälkeen erityisellä puhdistusaineella. Menettele samoin myös silloin, jos kuumalle keittoalueelle joutuu sokeria, marmeladia tai muita sokeria sisältäviä ruoka-aineita.

Sekä keittoastian että keittoalueen on oltava aivan kuivia ennen käyttöä.

Älä koskaan puhdista tasoa syövyttävällä tai hiovalla puhdistusaineella äläkä koskaan yritä irrottaa keittotasoon tarttunutta ruokaa veitsellä.

Älä koskaan puhdista keittotasoa höyrykäyttöisillä puhdistuslaitteilla. Painehöyry saattaa vahingoittaa pintaa ja keittotason sähköä johtavia osia pysyvästi. Valmistajaa/maahantuojaa ei voida tällöin pitää vastuussa tapahtuneesta.

Varo naarmuttamasta tason pintaa esimerkiksi rannerenkaalla, kellolla tai sormuksella.

Keittotaso pysyy siistinä, kun se käsitellään säännöllisesti erityisellä puhdistusaineella, joka myös ehkäisee lian ja laikkujen muodostumista. Huuhtele taso käsittelyn jälkeen kylmällä vedellä ja kuivaa pinta huolellisesti.

Keittotasoa/keittoalueita ei voida kytkeä päälle

• keittoastia on sopimaton
• tasossa ei ole virtaa
• sulake on palanut
• lukkopainike on aktivoitu
• toimintonäppäimet ovat märät tai rasvaiset
  • ohjauspaneeli on peitetty.

Näytössä näkyy [ E ]

• elektroniikkavirhe
• irrota pistoke ja kutsu paikalle huoltoasentaja.

Lämpöalueiden näytöissä näkyy [ L ].

- Katso lukituspainiketta käsittelevä kohta Keittoalue sammuu käytön aikana

• ylikuumenemisen välttämiseksi keittoalue voi välillä sammua ja käynnistyä uudelleen
• keittoalue on ollut päällä erittäin kauan
• toimintonäppäimet ovat peitettyinä
• tyhjän keittoastian pohja on ylikuumentunut.

Jäähdytyspuhallin jatkaa toimintaansa vaikka taso on sammutettu

- tämä on täysin normaalia – puhallin pysähtyy automaattisesti, kun keittotaso on jäähtynyt tarpeeksi.

Kiehautusautomatiikka ei toimi

- Keittoalue on edelleen kuuma [H]

- Olet valinnut tehon [9]

Keep warm -toiminnon [U] merkkivalo palaa:

- Katso Keep warm -toimintoa käsittelevä kohta Näytössä [Er03]:

- Ohjaimet ovat kosketuksessa nesteeseen tai toiseen tavaraan. Symboli katoaa automaattisesti näytöltä, kun neste tai tavara poistetaan

Näytössä [E21] :

- Keittotaso on ylikuumentunut. Anna sen jäähtyä ja sytytä sen jälkeen uudelleen. Näytössä [U400]. [Er25] tai [U4]:

- Tasoa ei ole liitetty oikein. Tarkista sähköliitäntä

Jos symbolit ovat näkyvissä vielä yllä olevan ongelmaratkaisun jälkeen, ota yhteys huoltoon.

YMPÄRISTÖNSUOJELU

• Pakkauksen materiaalit ovat ympäristöystävällisiä ja kierrätettäviä.
• Sähkölaitteissa on kierrätettäviä mutta myös ympäristölle vahingollisia materiaaleja. Ne ovat kuitenkin välttämättömiä laitteen virheettömän toiminnan ja turvallisuuden vuoksi.

• Älä hävitä laitetta kotitalousjätteen mukana.
• Ota yhteys asuinpaikkakunnallasi toimivaan käytöstä poistettujen kodinkoneiden vastaanottopisteeseen.

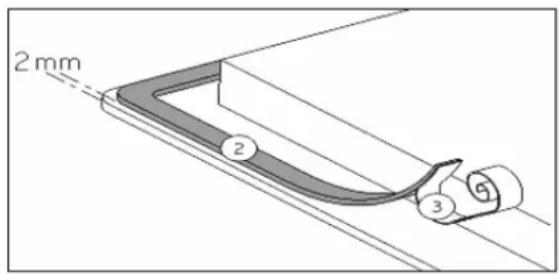

Toimitukseen sisältyvä itseliimautuva tiivistelista kiinnitetään tason alareunaan. Taso asetetaan aukon keskelle. Tiivistelista estää vettä ja kosteutta tunkeutumasta keittotason ja alustan väliin.

Poista tiivistelistan suojapaperi (3) ja kiinnitä lista (2) 2mm : n etäisyydelle lasin ulkoreunasta

Aukko:

Aukon mitat tasossa				Keittotason lasipinta Aukko tasoliimausta varten
Tyyppi	Leveys Syvyys Leveys				Syvyys	Paksuus	Leveys Syvyys Paksuus
WHP30	280 490	310 520	4 316 5	26 4

• Keittotason saa asentaa ja kytkeä vain valtuutettu huoltoasentaja. Keittotason alustan sekä sen sivuun ja taakse jäävien seinien tulee olla materiaalia, joka kestää jopa 100 °C:n lämpötiloja.
• Jotkut keittotasojen valmistuksessa usein käytetyistä aineista eivät siedä kosteutta. Suojaa aukon reunat sen vuoksi erikoisliimalla.
• Jos taso on pinnoitettu laminaatilla, sekä laminaatin että liiman tulee olla kuumuutta kestävää.
• Jos keittotaso halutaan asentaa veneeseen, asennus on tehtävä asiantuntijoiden antamien ohjeiden mukaan.
• Keittotasolla on Y-lämpöluokitus, jonka mukaan tason toisella puolella ja takana saa olla korkea kaappi, kun taas toisella puolella saa olla korkeintaan keittotason korkuinen kaappi.
• Seinän (taka- ja/tai sivuseinän) ja keittotason väliin on jätettävä vähintään 50 mm:n rako.
• Keittotason alapuolelle on jätettävä vähintään 2 cm:n rako, jotta ilma pääsee kiertämään kunnolla tason ympärillä.
• Jos keittotason alapuolelle asennetaan laatikko, laatikossa ei saa missään olosuhteissa säilyttää tulenarkoja/syttyviä tavaroita.
• Tarkista, ettei sähkökaapeli ole puristuksissa asennuksen jälkeen.
• Keittotason ja liesituulettimen välisen etäisyyden tulee noudattaa liesituulettimen käyttöohjeessa mainittuja ohjeita.

• Varoitus: Käytä ainoastaan toimittajan suunnittelemia tai suosittelemia jälkeenpäin asennettavia liesisuojia, jotka estävät lapsen pääsyn keittotasolle. Väärinkäyttö saattaa aiheuttaa henkilö- ja/tai tuotevahinkoja.

• Keittotason saa kytkeä sähköverkkoon vain valtuutettu sähköasentaja.

• Virheellinen asennus saattaa vaarantaa käyttäjän turvallisuuden. Valmistaja tai maahantuoja ei tällöin ole vastuussa tapahtuneesta.
• Keittotaso on maadoitettava vahvavirtasäännösten mukaan.
• Valmistajaa/maahantuojaa ei voida pitää vastuussa puutteellisesta tai virheellisestä maadoituksesta aiheutuneista vaurioista.
• Keittotason lähellä on oltava moninapainen virrankatkaisin, jonka kosketinten välillä tulee olla vähintään 3 mm.
• Keittotasoa ei saa liittää sähköverkkoon jatkojohdon tai soittimen avulla.
• Johdon saa vaihtaa vain valtuutettu huoltoasentaja.
• Liitäntöjä koskevat tiedot löytyvät tyyppikilvestä.

Liitäntäkotelo

Liitäntäkotelo sijaitsee keittotason alapinnassa. Kotelo avataan työntämällä ruuvimeisseli aukkoon ja avaamalla kansi.

Keittotason liitäntä

Keittotason liitetään verkkoon liitäntäkaavion ja alla olevien ohjeiden mukaan.

Verkkovirta Liitäntä		Johdon halkaisija	Johdon tyyppi	Ampeeri
230V 1N 50Hz 1 fase + N 3 x 2,5 mm2 H 05 VV - F			H 05 RR - F	25A*

* Laskennassa on noudatettu standardia EN 60 335-2-6

TAKUU

Uudelle laitteelle myönnetään 2 vuoden takuu. Se kattaa valmistus- ja materiaalivirheet ja on voimassa laitteen dokumentoidusta ostopäivästä lukien. Takuuseen sisältyvät tarvikkeet, työpalkka ja ajo. Huoltoapua pyydettäessä on mainittava laitteen nimi ja sarjanumero, jotka löytyvät laitteen tyyppikilvestä.

Tyyppikilven tiedot on hyvä kirjoittaa käyttöohjeeseen. Tietojen avulla huoltoteknikon on myös helpompi löytää tarvittavat varaosat.

Takuu ei päde, jos

• vikoihin ja vaurioihin on syynä muu kuin valmistus- tai materiaalivirhe.
• laitteessa on käytetty muita kuin alkuperäisiä varaosia.
• asiaa tuntematon henkilö on asentanut laitteen tai korjannut sitä.
  · tämän käsikirjan käyttöohjeita ei ole noudatettu.
• laitteen asennuksessa ei ole noudatettu annettuja ohjeita.

Kuljetusvauriot

Mahdollisista kuljetusvaurioista ON TEHTÄVÄ ilmoitus välittömästi, ja viimeistään 24 tunnin kuluessa laitteen vastaanottamisesta. Muussa tapauksessa asiakkaan vaatimukset voidaan hylätä. Kuljetusvaurio, joka todetaan jälleenmyyjän toimittaessa laitteen asiakkaalle, on ensisijaisesti asiakkaan ja jälleenmyyjän välinen asia. Mikäli asiakas itse huolehtii laitteen kuljetuksesta, laitetoimittaja ei ole velvoitettu korvaamaan mahdollisia kuljetusvaurioita.

Turhat huoltokäynnit

Jos osoittautuu, että olisit voinut itse korjata vian noudattamalla tämän käyttöohjeen neuvoja tai vaihtamalla sulakkeen, joudut maksamaan paikalle kutsumasi huoltoteknikon käynnin, koska takuu kattaa AINOASTAAN valmistusvirheet.

Ammattikäyttö

Ammattikäyttö tarkoittaa laitteen käyttöä muualla kuin yksityistaloudessa (ravintola, kahvio, ruokala jne.) tai laitteen vuokraamista yhden tai useamman henkilön käyttöön. Jos laite hankitaan ammattikäyttöön, sille EI MYÖNNETÄ takuuta, koska tämä tuote on tarkoitettu ainoastaan normaaliin kotitalouskäyttöön.

HUOLTO

Piketa Oy

PL 420 / Rautatienkatu 19

33101 / 33100 Tampere

FINLAND

Phone [phone]
