BRUKSANVISNING 805-892 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
  • Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

Kort tryk på 3 eller 5 for at skifte musik nummer.

Tryk og hold knapperne 3 eller 5 nede, for at justere volumen.

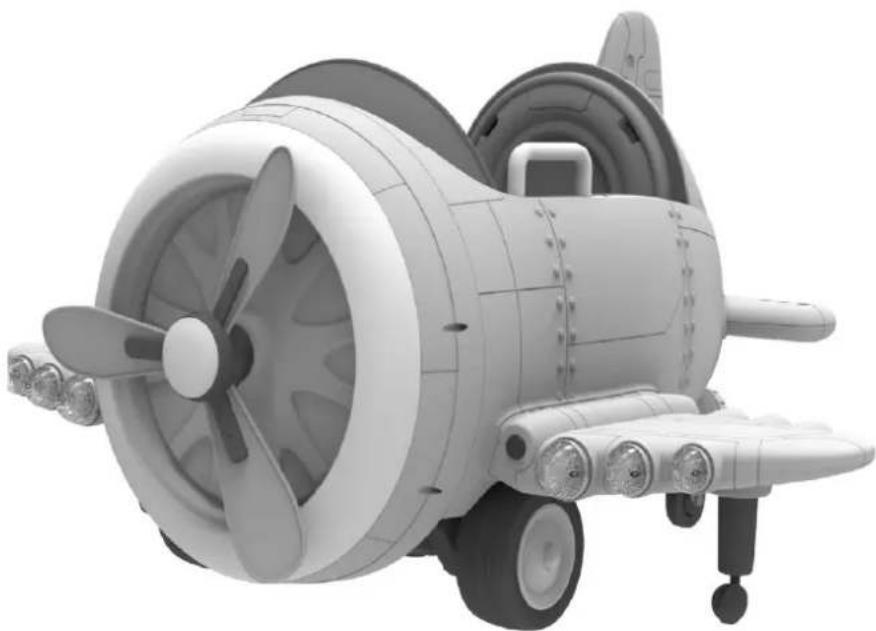

Monterings- och instruktionsmanual

Vänligen läs noggrant igenom instruktionsmanualen innan elflygplanet används.

Informera vänligen barnet om diverse kontroll- och säkerhetsåtgärder innan användning. Gör en demonstration, så barnet förstår hur flygplanet används/fungerar. Det är den vuxnas ansvar att barnet förstår flygplanets användning och säkerhetsåtgärder. Gå eventuellt igenom instruktionerna med barnet.

Ålder: 3+ år Batteri: 2 x 6V 4.5Ah
Lastkapacitet : 30 kg Mått: 100 x 124 x 62 cm
Hastighet: 1,5 - 3 km/h Kartongmått: 94 x 55 x 58 cm
Material: Metall och plast	Optimal temperatur:	0 - 40°
Laddare: Output	Input: 100-240V AC	Laddningstid:	8 - 12 timmar
	DC 12V / 15V Motor DC	12V
		Säkring	F 7A, auto reset

Produkten uppfyller följande standarder/godkännanden ASTM F963; GB6675,GB19865; EN71 och EN62115

Dellista:

OBS: Vissa av de visade delarna ska monteras på bägge sidor av flygplanet.

1 Propeller 2 Skrovet 3 Vindruta
4 Såte 5 Lodrät stjärtvinge 6 Vågrät stjärtvinge
7 Frontvinge 8 Stödhjul 9 Fälg
10 Mutter 11 Hjul 12 Bricka
13 Växellåda 14 Fjärrkontroll		15 Laddare
16 Medföljer ej

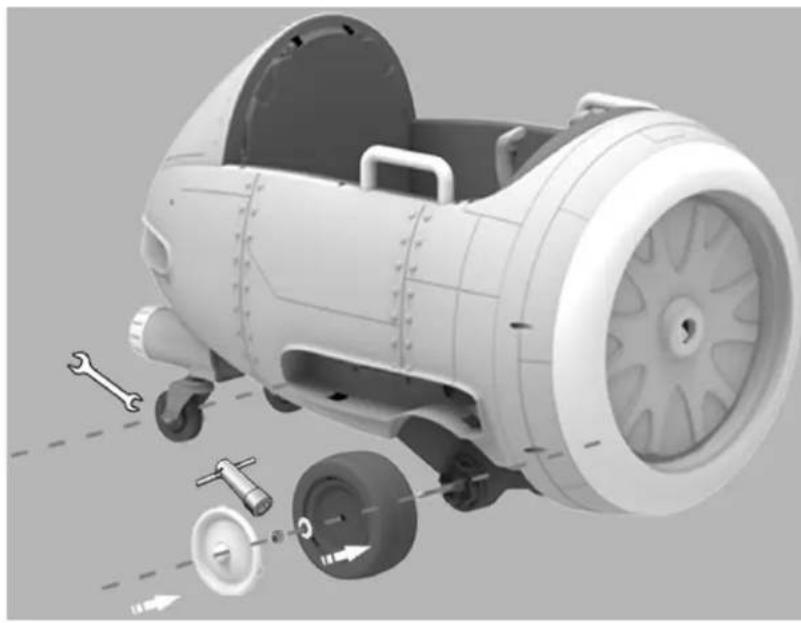

Montering av hjul: (kan vara monterat vid leverans)

1. Avlägsna mutter och bricka från axeln.
2. Sätt på hjulet, bricka och mutter.
3. Sätt på fälg.
4. Sätt på hjul och fälg på andra sidan.

Sätt på bakre hjulet, spänn fast med skruvnyckel.

Som visat på bilden:

1. Avlägsna sätet.
2. Sätt ihop terminalerna (sladdarna) – röd med röd och svart med svart. Som visat på bilden.
3. Sätt på sätet igen och fäst det med skruvarna.

1. Tryck ner stödhjulen i vingen, som visat på bilden.
2. Tryck in frontvingen i skrovet, som visat på bilden

Montering av lodräta och vågräta stjärtvingar:

1. Tryck ner den lodräta stjärtvingen i skrovet.
2. Tryck in de 2 vågräta stjärtvingarna i skrovet, som visat på bilden.

1. Sätt ihop propellerbladen som visat på bilden och fäst den kompletta propellern med skruvarna.
2. Tryck in den kompletta propellern i hålet på skrovet, som visat på bilden.

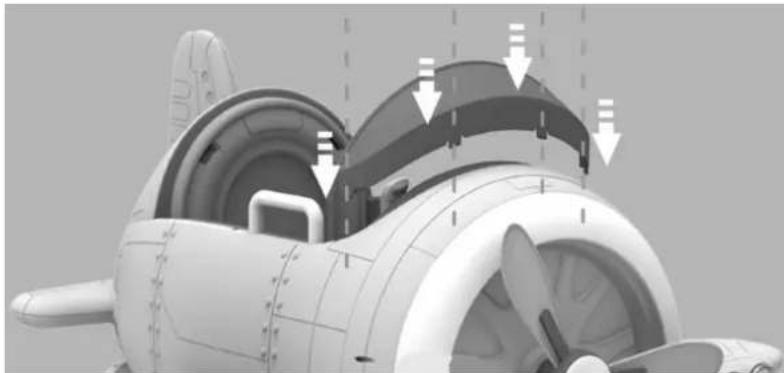

Tryck ner vindrutan i spåren på skrovet, som visat på bilden.

1. USB-uttag
2. Display
3. Byt kanal ▲ / justera volym -
4. Stopp / spela
5. Byt kanal ▼/ justera volym +
6. Mode-knapp
7. Strömbrytare
8. Tuta/ljudknapp
9. Joystick

LED-display visar "USB": - indikerar att musiken kommer från en USB-enhet.

LED-display visar "FM": - indikerar att musiken kommer från radion.

LED-display visar "voltage digital": - indikerar volt på batteriet.

I RADIO MODE:

Tryck 4 för att autoscanna och spara radiostationer (ingen manuell scanningsfunktion).

Tryck 4 startar alltid autoscanningsfunktionen. Kort tryck 4 för att spara radiostationer.

Kort tryck på 3 eller 5 för att byta mellan sparade radiostationer.

Tryck och håll inne knapparna 3 eller 5 för att justera volymen.

I MUSIK-MODE

Kort tryck på 4 för att spela upp eller pausa musiken.

Kort tryck på 3 eller 5 för att byta musiknummer.

Tryck och håll inne knapparna 3 eller 5 för att justera volymen

A. Sätt på strömbrytaren och ett ljud spelas upp.

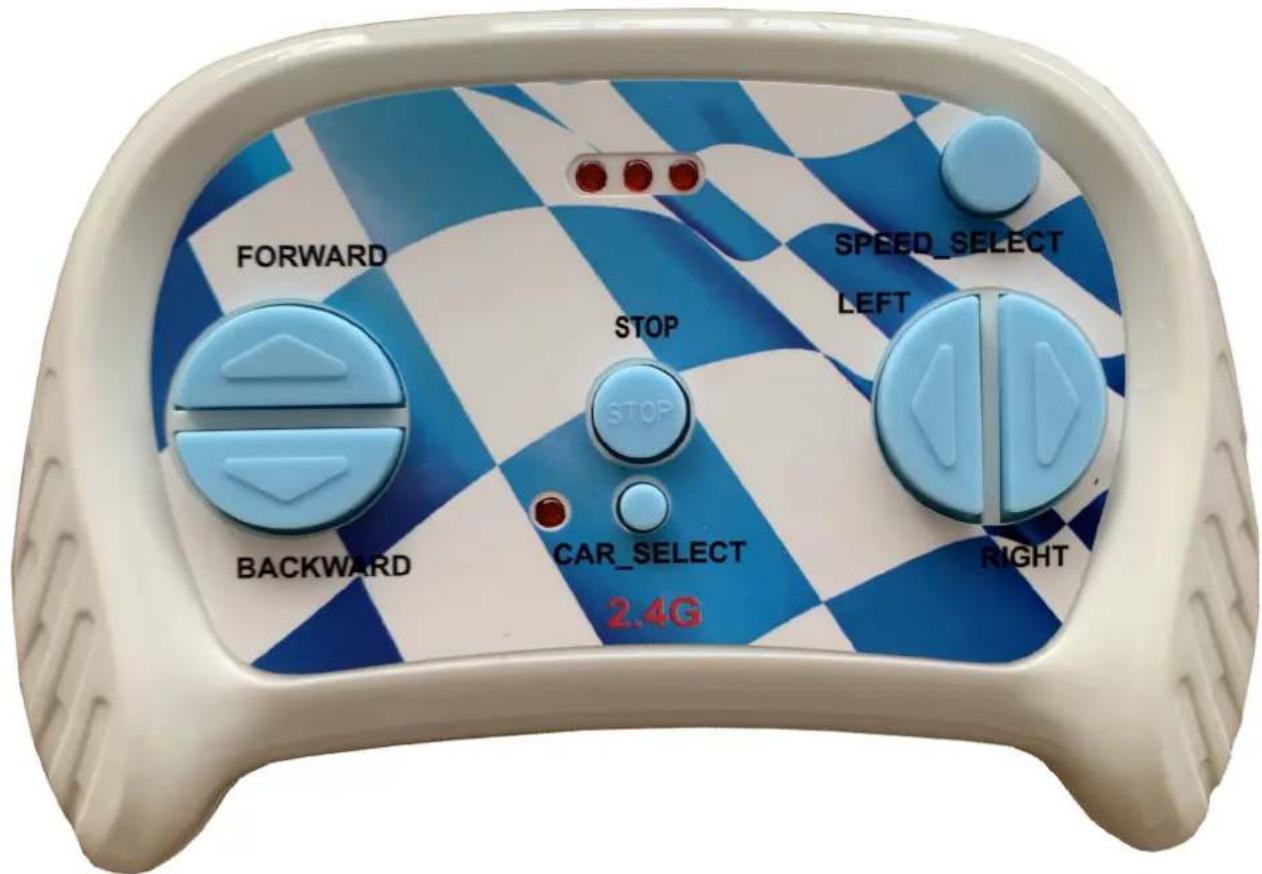

B. Framåt: skjut både vänster och höger joystick framåt samtidigt och flygplanet kör framåt (visat på bilden).

C. Stopp: varken dra eller skjut på joystickarna.

D. Baklänges: dra bägge joystickar bakåt samtidigt och flygplanet kör baklänges.

E. Sväng till vänster: Dra den vänstra joysticken bakåt och skjut den högra joysticken framåt, så svänger flygplanet till vänster.

F. Sväng till höger: Dra den högra joysticken bakåt och skjut den vänstra joysticken framåt, så svänger flygplanet till höger.

Sväng till vänster Sväng till höger

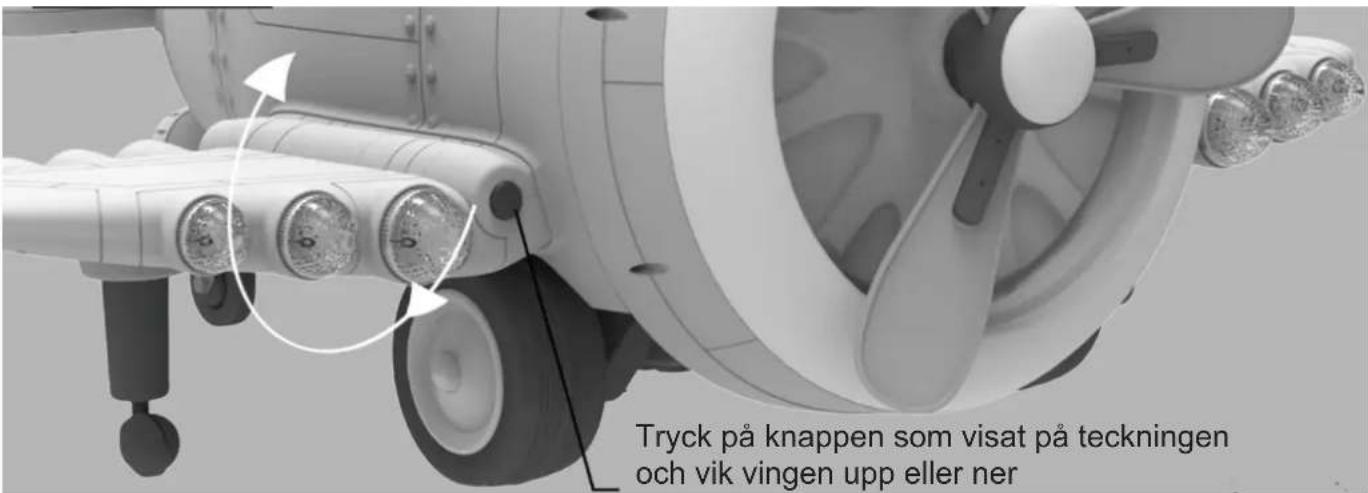

Vik ihop vingarna

Tryck på knappen som visat på teckningen och vik vingen upp eller ner

Laddning: Kontrollera batteri och laddare för skada

Innan första användning av flygplanet ska batteriet laddas minst mellan 8-12 timmar och aldrig över 20 timmar. När batteriet är tomt ska det laddas 8-12 timmar, aldrig över 20 timmar.

innan laddning påbörjas. Starta inte laddningen om batteri eller laddare är skadade. Byt endast batteri och laddare med identiska versioner med samma volt m.m. som supplerat av leverantören.

Stäng av flygplanet på strömbrytaren och ladda efter varje körning.

Batteriet ska laddas när det har fått slut på ström eller om flygplanet inte används regelbundet. Batteriet bör laddas minst 1 gång per månad. Om batteriet inte laddas kan det medföra permanent skada av batteri och en eventuell garanti bortfaller.

Tillvägagångssätt:

1. Stäng av flygplanet med strömbrytaren.
2. Hitta laddaruttaget (se bild).
3. Sätt laddaren i uttaget.
4. Sätt 230V-sladden i ditt vägguttag.
5. När batteriet är helt laddat, ta bort laddaren från vägguttaget och från uttaget på flygplanet.

OBS: Laddaren kan kännas varm under laddning, detta är normalt. Vid extrem värme, avbryt laddning.

OBS: Produkten har laddningsskydd, vid laddning avbryts alla funktioner på flygplanet.

Användning av fjärrkontroll

FORWARD STOP BACKWARD CAR_SELECT 2.4G SPEED_SELECT LEFT RIGHT

WARNING!

Fjärrkontrollen är inte en leksak och får endast användas av en vuxen. Fjärrkontrollen får inte användas av barn.

Räckvidd på fjärrkontrollen kan variera beroende på väder, batteri och störning.

Första gången fjärrkontrollen används ska flygplanet och fjärrkontrollen paras/förbindas.

1. Sätt i batterier i fjärrkontrollen (2xAAA medföljer ej).
2. Tryck och håll inne "CAR SELECT KEY"-knappen i 2-4 sekunder, och indikatorlamporna blinkar.
3. Sätt på flygplanet på huvudkontakten. Om indikatorlamporna skiftar från snabba blinkningar till långa blinkningar finns det förbindelse.
4. Om förbindelse/parning misslyckas (indikatorlamporna fortsätter blinka), ta ur batterierna och upprepa steg 1-3.
5. Om fjärrkontrollen inte används i över 10 sekunder, släcks indikatorlamporna och går i strömsparläge. Tryck på en godtycklig knapp på fjärrkontrollen för att aktivera den igen.
6. Knappbeskrivning: (▲ Framåt) (▼ Bakåt) (◀ Sväng till vänster) (▶ Sväng till höger)

P: Nödbroms: Tryck och flyget slutar köra. Tryck igen för att frige bromsen.

S: Hastigheten byter från 1,5 till 3 km i timmen.

WARNING!

UNDVIK OLYCKOR:

LÄMNA ALDRIG BARNET OÖVERVAKAT. VUXEN ÖVERVAKNING ÄR NÖDVÄNDIG.

• Håll alltid koll på barnet när barnet är i flygplanet.
• Använd aldrig flygplanet på vägar, i närheten av bilar, vid trappor eller vid vatten.
• Använd alltid skor vid användning av flygplanet.
• Stå inte upp i flygplanet. Sitt ner på sätet.
• Användning för barn i åldern +3 år: Maximal användarvikt 30 kg.
• Får inte användas i eller i närheten av trafik.

REGLER FÖR SÄKER LEK/ANVÄNDNING AV FLYGPLANET:

• Denna leksak ska behandlas med försiktighet. Använd hjälm, skor och skyddsutrustning vid användning.
  • Vuxen övervakning är nödvändigt.
• Låt endast barnen leka i säkra områden.
• Lek aldrig vid vägar, i närheten av bilar, på gräsmattor, vid trappor och i närheten av vatten.
• Använd endast leksaken på plana ytor, såsom inne i ditt hus, i trädgården eller på en lekplats.
• Använd inte leksaken i mörker, eftersom risken för att köra in i objekt ökas. Bör endast användas i dagtimmarna eller på belysta områden.
• Det rekommenderas inte att köra med flygplanet på våta ytor eller backar med över 15 grader.
• Använd inte flygplanet i regn eller snö.
• Flygplanet ska stå helt still innan man byter mellan framåt- och bakåtkörning.
• Överstig inte den tillåtna maxvikten eller nämnda åldern för användning.
• Det är inte tillåtet att ändra på de elektriska delarna/kretsloppet på flygplanet.
• Kontrollera regelbundet sladdar och elektriska delar/förbindelser på flygplanet.
• För att undvika olyckor, kontrollera alltid flygplanet innan användning.
• Håll andra barn borta från flygplanet när det används och är i drift.
• Flygplanet har inställbart säkerhetsbälte. Vänligen visa barnet/barnen hur säkerhetsbältet ställs in. Detta optimerar säkerheten.

Ohjeet
