MS23B3614AS - Mikrovågsugn SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Solo-mikrovågsugn
Varumärke	Samsung
Modell	MS23B3614AS
Kapacitet	23 liter
Effekt	800 W
Mått (B x H x D)	489 x 275 x 392 mm
Vikt (netto)	10,5 kg
Strömförsörjning	230 V, 50 Hz
Strömförbrukning (mikrovågsugn)	1150 W
Kontrolltyp	Knapp + ratt
Display	LED-digital
Invändig belysning	Ja
Vridplatta	Ja, 315 mm
Barnlås	Ja
Automatprogram	20
Upptiningsfunktion	Automatisk vikt-/tidsupptining
Snabbstart	+30s-knapp
Rengöring	Lättrengjord invändig emalj
Tillgång på reservdelar	Äkta delar finns hos Samsung servicecenter
Reparationsindex	Hög (vanliga delar, modulär design)

Vanliga frågor - MS23B3614AS SAMSUNG

Vad är kapaciteten på Samsung MS23B3614AS mikrovågsugn?

Samsung MS23B3614AS har en kapacitet på 23 liter, idealisk för medelstora rätter.

Hur ställer jag in barnlåset?

För att aktivera barnlåset, tryck och håll in Stop/Eco-knappen i 3 sekunder. Displayen visar 'L' för att indikera att låset är på. Upprepa för att låsa upp.

Kan jag använda metallredskap i denna mikrovågsugn?

Nej, använd inte metallredskap eller aluminiumfolie om inte specifikt anvisat. Använd endast mikrovågssäkra behållare.

Hur tinar jag upp mat med denna mikrovågsugn?

Välj funktionen Upptining, välj sedan Automatisk viktupptining genom att ange vikten eller använd Tidsupptining. Mikrovågsugnen justerar automatiskt effekt och tid.

Vad gör 'Eco'-knappen?

Eco-knappen aktiverar energisparläge, vilket minskar strömförbrukningen i standby. Tryck för att växla på/av.

Hur rengör jag insidan?

Torka av insidan med en mjuk fuktig trasa efter varje användning. För envisa fläckar, använd ett milt rengöringsmedel. Undvik slipande rengöringsmedel. Beläggningen av lättrengjord emalj hjälper till att förhindra restuppbyggnad.

Vilka tillbehör ingår?

Förpackningen innehåller en glasvridplatta och en rullring. Inga ytterligare tillbehör medföljer.

Hur använder jag automatprogrammen?

Tryck upprepade gånger på Auto Cook-knappen för att välja ett program (1-20), tryck sedan på Start. Mikrovågsugnen ställer automatiskt in tid och effekt för vanliga rätter som potatis, pizza eller drycker.

Vad är den maximala effekten?

Den maximala mikrovågseffekten är 800 W, justerbar till lägre nivåer för känsliga uppgifter.

Var kan jag hitta reservdelar?

Äkta Samsung-reservdelar kan beställas via auktoriserade servicecenter eller Samsungs webbplats. Modellen är designad för enkel reparation med vanliga delar.

BRUKSANVISNING MS23B3614AS SAMSUNG

Viktiga säkerhetsanvisningar 3

Allmän säkerhet 5

Försiktighetsåtgårder för användning av mikrovägsugnen 6

Begrânsad garanti 6

Produktgruppdefinition 7

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) 7

Installation 8

Tillbehör 8

Installationsplats 8

Roterande platta 8

Underhåll 9

Rengöring 9

Byte (reparation) 9

Skötsel vid en längre tid utan användning 9

Ugnsegenskaper 10

Uqn 10

Manoverpanel 10

Använda ugnen 11

Så fungerar en mikrovågsugn 11

Tillagning/Uppvärmning 11

Ställa in tiden 12

Effektnivåer och tidsvariationer 12

Justera tillagningstiden 13

Stoppa tillagningen 13

Autofunktion for energibesparing 13

Anvanda funktionerna Automatisk upptining 13

Guide över matlagningskärl 14

Matlagningstips 15

Felsökning 17

Felsökning 17

Tekniska specifikationer 19

2 Svenska

Säkerhetsinstruktioner

VIKTIGA SÄKERHETSANVISNINGAR

VARNING! Om luckan eller luckans tätning är trasig ska ugnen inte användas förrän den reparerats av en kvalificerad person.

VARNING! Det är farligt för andra än kompetenta personer att utföra underhåll eller reparationer som kräver att en lucka tas bort som skyddar mot mikrovågsenergin.

VARNING! Vätskor och annan mat får inte värmas i slutna behållare eftersom de kan explodera.

VARNING! Låt endast barn använda ugnen utan tillsyn när de fått tillräckliga instruktioner och kan använda ugnen på ett säkert sätt samt förstår riskerna med felaktig användning.

Den här apparaten är bara till för privat bruk och är inte avsedd för att används:

• i personalkök i butiker, kontor och andra arbetsmiljöer
• på bondgårdar
• av kunder på hotell, motell och andra boendemiljöer
• i bed and breakfast-miljöer.

Använd endast redskap som passar för mikrovågsugnar.

Vid uppvärmning av plast- eller pappersbehållare, håll ett öga på ugnen på grund av risk för gnistbildning.

Använd inte denna enhet i andra syften än för tillagning av mat. Torkning av kläder och uppvärmning av varma dynor, tofflor, svampar, torra trasor och liknande kan leda till risk för skada, antändning eller brand. Använd bara den här enheten på det sätt den är avsedd för och enligt vad som beskrivs i bruksanvisningen. Låt inte denna enhet komma i kontakt med frätande ämnen eller ångor. Denna typ av ugn är specifikt utformad för att värma upp, tillaga eller torka mat. Den är inte utformad för industri- eller laboratorieanvändning.

Om du observerar rök (emitteras) ska du slå av eller koppla ur apparaten och hålla luckan stängd för att förhindra att lågor slår ut.

Mikrovägsuppvärmning av drycker kan leda till fördröjd kokningseffekt och därför måste du vara försiktig vid hantering av behållaren.

Innehållet i nappflaskor och barnmatsburkar skall röras om eller skakas och temperaturen kontrolleras innan barnet börjar äta, för att undvika brännskador.

Ägg och äggskal samt hårdkoka ägg får inte värmas i mikrovågsugn, eftersom de kan explodera, även efter att värmeprocessen är klar.

Svenska 3

Säkerhetsinstruktioner

Ugnen skall rengöras regelbundet och alla matrester avlägsnas. Om ugnen inte hålls ren kan det leda till att ytan försämras vilket kan påverka apparaten negativt samt eventuellt leda till risker. Mikrovågsugnen är endast avsedd att användas på en bänk (fristående) och mikrovågsugnen ska inte placeras i ett skåp. Metalliska behållare för mat och dryck är inte tillåtet under tillagning i mikrovågsugn.

Var försiktig så att du inte flyttar den roterande tallriken när du tar ut behållare från apparaten.

Apparaten ska inte rengöras med en ångrengörare.

Apparaten ska inte rengöras med en vattenstråle.

Den här apparaten är inte avsedd för att installeras i fordon som körs på vägar, exempelvis husvagnar och liknande.

Den här enheten är inte avsedd att användas av några personer (inklusive barn) med nedsatt fysisk, psykisk eller mental förmåga, eller avsaknad av erfarenhet och kunskap, om personen eller personerna inte har någon som övervakar och instruerar angående enhetsanvändningen av en person som ansvarar för deras säkerhet.

Barn ska övervakas av en vuxen så att de inte leker med apparaten.

Denna apparat kan användas av barn från 8 år och äldre och personer med nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap om de har övervakats eller instruerats i att använda apparaten på ett säkert sätt och förstår riskerna i samband med att använda apparaten. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Om strömkabeln skadas måste den bytas ut av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara.

Den här ugnen skall placeras åt rätt håll och med en höjd som gör det möjligt att lätt komma åt ugsutrymmet och kontrollerna.

Innan du börjar använda ugnen första gången ska den köras med vatten i 10 minuter och sedan användas.

Om ugnen genererar ett konstigt ljud, brandlukt eller rök ska du omedelbart koppla ur strömkontakten och kontakta närmaste servicecenter.

Mikrovågsugnen måste placeras så att kontakten är åtkomlig.

Allmän säkerhet

Eventuella ändringar eller reparationer får endast utföras av kvalificerad personal.

Varm inte mat eller vatska forseglade i behållare för mikrovågsfunktionen.

Använd inte bensen, thinner, alkohol, ångrengöring eller högtryckstvätt för att rengöra ugnen.

Installera inte ugnen: nära ett element eller brandfarligt material; platser som är fuktiga, feta, dammiga eller utsätts för direkt solljus eller vatten, eller där gas kan läcka; eller en ojämn yta.

Den här ugnen måste jordas ordentligt i enlighet med lokala och nationella bestämmelser. Använd regelbundet en torr trasa för att avlägsna främmande ämnen från kontaktens terminaler och kontakter.

Dra inte och böj inte överdrivet mycket på nätkabeln och placera inga tunga föremål på den.

Om det finns en gaslåcka (propan. LP etc.) ska du omedelbart vädra. Rör inte strömsladden. Rör inte stromkontakten med våta hander.

Medan ugnen är i drift ska du inte stanga av den genom att dra ur strömsladden.

Stick inte in fingrar eller främmande ämnen. Om främmande ämnen kommer in i ugnen ska du ora ur stromsladoen och kontakta ett lokalt Samsung servicecenter.

Tryck inte för hårt på och slå inte på ugnen.

Placera inte uçnen över ömtåliga föremål.

Se till att spänning, frekvens och ström matchar produktspecifikationer.

Sätt i kontakten ordentligt i vägguttaget. Använd inte en förgrenare, förlängningssladdar eller transformatorer.

Hång inte strömsladden på metallföremål. Se till att sladden är mellan objekt eller bakom ugnren.

Använd inte en skadad strömkontakt, strömsladd eller ett vägguttag som sitter löst.

Om du har skadade strömkontakter eller sladdar ska du kontakta ett lokalt Samsung-servicecenter.

Häll eller spruta inte vatten direkt på ugnen.

Placera inga föremål på ugnen, inuti ugnen eller på ugnens lucka.

Spraya inte antandbara material, exempelvis insektsmedel, på ugnen.

Forvara inte antändbara material i ugnen. Eftersom spritångor kan kontakta heta delar i

ugnen ska du vara försiktig när du värmer upp mat eller dryck som innehåller alkohol.

Barn kan stöta i eller klamma sina fingrar i luckan. Hålla barn borta när du oppnar/stanger luckan.

Mikrovågsvarning

Mikrovågsuppvärmning av drycker kan leda till fördröjd kokningseffekt; var alltid försiktig vid hantering av behållaren. Låt alltid drycker stå i minst 20 sekunder innan du hanterar dem. Om så är nödvandigt ska du rora om under uppvärmning. Ror alltid om efter uppvärmning.

Följ dessa anvisningar för Fösta hjälpen i håndelse av skålskador:

1. Håll det skällade området under kallt vatten i minst 10 minuter.

2. Täck med ett rent och torrt förband.

3. Stryk inte på kråmer, oljor eller lotioner.

For att undvika skador på plåten eller gallret ska du inte lågga plåten eller gallret i vatten strax efter tillagning.

Använd inte ugnen till att fritera eftersom oljetemperaturen inte kan kontrolleras. Det kan resultera i att den heta oljan plötsligt kokar över.

Försiktighetsätgärder för mikrovågsugn

Använd endast mikrovågssäkra behållare. Använd inte metallbehållare, guld- eller silvertrimmad servis, grillspett etc.

Ta bort metal klämmor, Elektriska ljusbågar kan uppstå

Använd inte ugnen till att torka tidningar eller kläder

Använd kortare tider för mindre mångder mat för att förhindra överhettning eller att maten branns.

Håll strömsladden och kontakten borta från vatten- och värmekällor.

För att undvika explosionsrisk ska du inte värma ägg med skal eller hårdkokta ägg. Värm inte lufttåta eller vakuumförslutna behållare, nötter, tomater etc.

Täck inte över ventilationsöppningarna med trasor eller papper. Detta år en brandfara. Ugnen kan överhettas och stängas av automatiskt och förbli avstängd tills den svalnat tillräckligt.

Använd alltid grytlappar när du tar ut en maträtt.

Rör om vätskor halvågs under uppvärmning eller efter att uppvärmningen har avslutats och låt vätskan stå i minst 20 sekunder för att förhindra att den blir för varm eller kokar. Stå på en armslängd avständ från ugnen när du öppnar luckan för att undvika skållskador till föld av att det tränger ut ånga eller varm luft.

Svenska 5

Säkerhetsinstruktioner

Använd inte ugnen när den är tom. Ugnen stängs automatiskt av efter 30 minuter som en sakerhetsåtgård. Vi rekommenderar att du alltid har ett glas vatten i ugnen för att absorbera mikrovågsenergi utifall ugnen startar oavsiktligt. Installera ugnen i enlighet med mellanrummen i den här bruksanvisningen. (Se Installera mikrovågsugnen.) Var försiktig vid anslutning av elektrisk utrustning till uttag i närheten av ugnen.

Försiktighetsåtgärder för användning av mikrovågsugnen

Om säkerhetsåtgårderna nedan inte följs kan det leda till skadlig exponering av mikrovågsenerqi.

• Använd inte ugnen med luckan öppen. Manipulera inte med säkerhetslåsen (lucklåsen). Sätt inte i något i säkerhetslåsens hål.
• Placera inga föremål mellan luckan och ugnens framsida och låt inte rester av mat eller rengöringsmedel samlas på tätningssytorna. Håll luckan och luckans tätningssytor rena genom att torka dem med en fuktad trasa och sedan med en mjuk, torr trasa efter varje användning.
• Använd inte ugnen om den år skadad. Använd endast efter att den har reparerats av en kvalificerad tekniker.
  Viktigt: ugnsluckan måste stänga ordentligt. Dörren får inte böjas; luckans gångjärn får inte vara trasiga eller sitta löst; dörrtätningarna och tätningsytorna får inte vara skadade.
• Alla justeringar eller reparationer måste utföras av en kvalificerad tekniker.

Begränsad garanti

Samsung tar ut en reparationskostnad för att byta ut ett tillbehör eller reparera en kosmetisk skada om skadan på apparaten eller av tillbehöret har orsakats av kunden. Föremål som det här villkoret inkluderar:

- Lucka, handtag, utpanel eller kontrollpanel som är buckliga, repiga eller trasiga.

- Plåt, styrrulle, koppling eller galler som är trasiga eller saknas.

Använd bara den här ugnen för det syfte den är avsedd för och enligt vad som beskrivs i bruksanvisningen. Varningar och viktiga säkerhetsanvisningar i den här bruksanvisningen täcker inte alla möjliga förhållanden och situationer som kan uppstå. Det är ditt ansvar att använda sunt förnuft, vara försiktig och noggrann vid installation, underhåll och användning av ugnen.

Eftersom de här anvisningarna täcker olika modeller kan mikrovågsugnen variera lite från de som beskrivs i bruksanvisningen och det är inte säkert att alla varningstecken finns med. Om du har några frågor eller kommentarer ska du kontakta närmeste Samsung-servicecenter eller soka hjälp och information online på adressen www.samsung.com.

Använd endast denna ugn för uppvärmning av mat. Den är endast avsedd för användning i hemmet. Värm inga textilier eller kuddar fyllda med korn. Tillverkaren kan inte hållas ansvarig för skada till följd av felaktig eller olämplig användning av ugnen.

För att undvika en försämring av ugsytan och farliga situationer ska du alltid hålla ugnen ren och väl underhållen.

Produktgruppdefinition

Den här produkten är en grupp 2 klass B ISM-utrustning. Definitionen för grupp 2, som inkluderar all ISM-utrustning i vilken radiofrekvensenergi avsikligt genereras och/eller används i form av elektromagnetisk strålning för behandling av material och EDM- och bågsvetsutrustning.

Klass B-utrustning är utrustning som passar för användning i hemmiljöer och i inrättningar som är direkt anslutna till ett lågspänningsnät som försörjer byggnader som används i privat syfte.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljo. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkort sätt. Förretagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersicllt avfall.

Besök följande sida om du vill veta mer om Samsungs miljöengagemang och om produktspecifika lagenliga skyldigheter (t.ex. REACH, WEEE, batterier): www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/.

Svenska 7

Installation

Tillbehör

Beroende på modellen som du har köpt medfoljer flera tillbehor som kan användas på olika satt.

01 Rullskena, placeras i mitten av ugnen. Rullskenan bar upp den roterande tallriken.

02 Roterande tallrik, placeras på rullskenan med mittfästet på kopplingen. Den roterande tallriken är den huvudsakliga matlagningsytan och kan lätt tas bort för rengöring.

⚠️ VAR FÖRSIKTIG!

ANVÄND INTE mikrovågsugnen utan rullskenan och den roterande tallriken.

Installationsplats

A. 20 cm ovanför
B. 10 cm bakom
C. 10 cm på sidorna
D. 85 cm ovanför golvet

• Välj en plan och jämn yta cirka 85 cm över golvet. Ytan måste bara ugnens vikt.
• Se till att det finns utrymme för ventilation, minst 10 cm från den bakre väggen och båda sidor och 20 cm uppåt.
• installera inte ugnen på varma eller fuktiga platser, tex. i närheten av andra mikrovågsugnar eller ett element.
• Uppfyll specifikationerna för strömtillförsel för ugnen. Använd endast godkända förlängningskablar om nödvändigt.
• Torka insidan och lucktätningen med en fuktad trasa innan ugnen används för första gången.

Roterande platta

Ta ut allt förpackningsmaterial inuti ugnen. Installera rullskenan och den roterande tallriken. Kontrollera att den roterande tallriken kan rotera obchindrat.

8 Svenska

Underhåll

Rengöring

Rengör ugnen med jamna mellanrum för att undvika att smuts ansamlas på eller inuti ugnen. Var även speciellt uppmarksam på luckan, lucktätningen och den roterande tallriken och rullskenan (endast tillämpliga modeller).

Om luckan inte öppnas eller stängs lätt ska du först kontrollera om det finns smuts på luckans tätningar. Använd en mjuk trasa med tvålvatten för att rengöra både ugnens in och utsida. Skölj och torka ordentligt.

För att avlägsna envis smuts med dålig lukt från insidan av ugnen

1. Med ugnen tom placerar du en kopp med utspåid citronsaft i mitten av den roterande tallriken.

2. Värm ugnen i 10 minuter på högsta effekt.

3. Når programmet är klart ska du vänta tills ugnen har svalnat. Öppna sedan luckan och gör rent ugnssrummet.

Rengöra insidan på modeller med svångande värmare

Om du vill rengöra den övre delen av ugnsrummet ska du sänka det övre värmeelementet med 45° så som visas. Detta kommer att göra det lättare att rengöra det övre området. Når du år klar ska du flytta tillbaka det övre värmeelementet.

⚠️ VAR FÖRSIKTIG!

• Häll luckan och luckans tätning ren och se till att luckan öppnar och stänger lätt. Annars kan ugnens livscykel förkortas.
• Var försiktig så att du inte spiller vatten i ugnens ventiler.
• Använd inte frätande eller kemiska ämnen för rengöring.
• När ugnen har svalnat ska du använda ett mitt rengöringsmedel för att rengöra ugnstrummet efter varje användning.

Byte (reparation)

WARNING!

Den här ugnen har inga invändiga delar som kan demonteras av användaren. Försök inte att byta ut eller reparera ugnen själv.

- Om du har problem med gångjärn, tätningar och/eller luckan ska du kontakta en kvalificerad tekniker eller ett lokalt Samsung kundcenter för teknisk hjälp.

• Om du vill byta ut en glödlampa ska du kontakta ett lokalt Samsung-servicecenter. Byt inte ut den själv.
• Om du stöter på ett problem med ugnens yttre hölje ska du först öra ur strömkabeln från strömkällan och sedan kontakta ett lokalt Samsung servicecenter.

Skötsel vid en längre tid utan användning

- Om du inte använder ugnen under en längre tid ska du dra ur strömkabeln och flytta ugnen till en torr, dammfri plats. Damm och fukt som ansamlats inne i ugnen kan påverka ugnens prestanla.

Svenska 9

Ugnsegenskaper

Ugn

01 Luckhandtag 02 Lucka 03 Ventilationshål
04 Lätt
05 Luckspärrar
06 Roterande platta
07 Koppling
08 Rullningsring
09 Hál för säkerhetsspärr
10 Manöverpanel

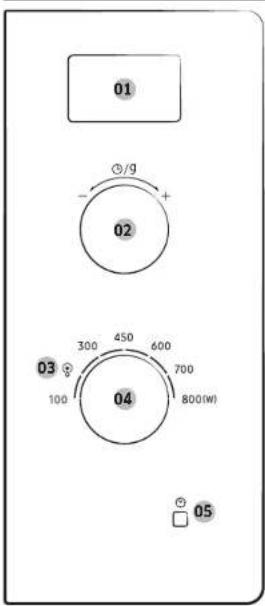

Manöverpanel

01 Skarm
02 Tid/viktreglage
03 Automatisk upptining
04 Vridreglage för tillagningseffekt
05 Knapp för installning av klockan

10 Svenska

Använda ugnen

Så fungerar en mikrovägsugn

Mikrovågor är elektromagnetiska vågor med hog frekvens. Den energi som frigors gör det möjligt att tillaga eller varma upp mat utan att den ändrar vare sig form eller färg. Du kan använda din mikrovågsuqn för:

- Upptining

- Uppvärmning

• Tillagning

Tillagningsprincip.

1. Mikrovågorna som genereras av magnetron som reflekteras inuti ugnen och fördelas jämnt medan maten roterar på den roterande plattan. Detta ger en jämnt tillagning av maten.
2. Mikrovågorna absorberas av maten upp till ett djup på cirka 2,5 cm (1 tum). Därefter fortsätter tillagningen medan värmen fördelas i maten.

3. Tillagningstiden kan variera beroende på vilket karl som används, samt matens egenskaper:

4. Mangd och tathet
   • Vatteninnehåll

5. Ursprünglig temperatur (kyld eller inte)

⚠️ VAR FÖRSIKTIG!

Eftersom matens karna tillagas genom varmefordelning, fortsatter tillagningen även då du tagit ut maten ur ugnen. Väntetider som är angivna i recept och i den här foldern måste respekteras för att säkerställa att:

• Tillagningen fördelas jämnt och i matens kärna.
• Samma temperatur finns överallit i maten.

Tillagning/Uppvärmning

Anvisningarna nedan förklarar hur mat tillagas eller värms upp.

⚠️ VAR FÖRSIKTIG!

Kontrollera ALLTID inställningarna innan ugnen lämnas utan tillsyn. Slå aldrig på mikrovågsugnen när den är tom.

Öppna luckan. Placera först maten i mitten på den roterande plattan. Stång luckan.

1. Stall in effektnivån på max genom att vrida på Vridreglage för tillagningseffekt. (Maximal effekt: 800 W)
2. Ställ in tiden genom att vrida på Tid/viktreglage (H) / g Ugnslampan tänds och tallriken börjar rotera.

1) Tillagningen startar och när den har avslutats hörs en signal från ugnen 4 gånger.

2) Páminnelsesignalen piper 3 gånger (en gång i minuten).
3) Den aktuella tiden visas igen

Du kan ändra effektnivå under tillagningen genom att vrida på Vrldreglage för tillagningseffekt.

Svenska 11

Använda ugnen

Ställa in tiden

Når strömmen är påkopplad visas "88:88" och sedan "12:00" automatiskt på skärmen.

Stall in aktuell tid. Tiden kan visas i 12- eller 24-timmarsformat. Klockan måste stallas in:

• Når mikrovågsugnen installeras

- Efter ett strömavbrott

OBS!

Glom inte att ställa om klockan till sommartid och vintertid.

1. Så här visar du tiden med..

24 timmarsklocka

12-timmarsklocka

Tryck på Knapp för inställning av klockan

en eller två gånger

1. Tryck på Knapp för inställning av klockan

1. Vrid på Tid/viktreglage ⑨fjg att ange

minut

1. Tryck på Knapp för inställning av klockan

Tiden visas när du inte använder

mikrovågsugnen.

Effektniväer och tidsvariationer

Med effektnivåfunktionen kan du anpassa den mängd energi som frigörs och därmed den tid som kravs för att tillaga eller varma upp din mat, beroende på typ och mängd.

Effektnivå Effekt
HÖG 800 W
ÄTERUPPVÄRMNING 700 W
MEDELHÖG 600 W
MEDEL 450 W
MEDELLÅG 300 W
AUTOMATISK UPPTINING	180 W
LÅG 100 W

Den tillagningstid som anges i recept och i den här broschyren motsvarar angiven effektnivå,

Om du väljer en ... Mäste tillagningstiden vara ...
Högre effektnivåLägre effektnivå	MinskådČkød

12 Svenska

Justera tillagningstiden

Justera återstående tillagningstid genom att vrida på Tid/viktreglage ①/9 Vrid reglaget för att öka tillagningstiden för maten under tillagningsprocessen.

Stoppa tillagningen

Du kan när som helst avbryta tillagningen så att du kan:

• Kontrollera maten
  • Vända på eller röra om i maten
  • Làta den stá en stund

För att avbryta tillagningen ...	Så ...
Tillfälligt • Öppna luckan.	Tillagningen stoppas. Återuppta tillagningen genom att stänga luckan igen och då startas tillagningen automatiskt.
Fullständigt	• Vrid på Tid/viktreglage (ö)gänster.Tillagningen stoppas och "Aktuell tid" visas.

Autofunktion för energibesparing

Om du inte väljer någon funktion när apparaten är mitt i inställning eller användning och tillfälligt stoppad avbryts funktionen och klockan visas efter 25 minuter. Ugnslampan stängs av efter 5 minuter med luckan öppen.

Använda funktionerna Automatisk upptining

Med funktionerna för Automatisk upptining kan du tina kött, fågel och fisk.

⚠️ VAR FÖRSIKTIG!

Använd enbart kärl som är mikrovágssäkra.

Oppna luckan. Placera först den frysta maten på ett keramiktallrik i mitten på den roterande plattan. Stäng luckan.

1. Vrid på Vridreglage för tillagningseffekt till Automatisk upptining ⏻
2. Vrid på Tid/viktreglage (Eg)h välj

lämplig vikt

Ugnslampan tänds och tallriken börjar rotera.

1) Tillagningen startar och när den har avslutats hörs en signal från ugnen 4 gånger.
2) Páminnelsesignalen piper 3 gånger (en gång i minuten).
3) Den aktuella tiden visas igen.

Svenska 13

Använda ugnen

I tabellen som följer visas de olika programmen för Automatisk upptining. mångder, väntetider och lämpliga rekommendationer. Ta bort allt förpackningsmaterial före upptining. Placera kött, fågel och fisk på en plan glastallrik eller keramiktallrik.

Mat Portionsstorlek Instruktioner

Kött 200-1500 g Täck kanterna med aluminiumfolie.Vänd maten när ugnen piper.Låt stå i 20-60 minuter.

Fågel 200-1500 g Täck kanterna med aluminiumfolie.Vänd maten när ugnen piper.Låt stå i 20-60 minuter.

Fisk 200-1500 g Täck kanterna med aluminiumfolie.Vänd maten när ugnen piper.Låt stå i 20-50 minuter.

Guide över matlagningskärl

För att laga mat i mikrovågsugnen måste mikrovågorna kunna tränga igenom maten utan att reflekteras eller absorberas av kärlet som används.

Matlagningskärl måste därför väljas noggrant. Om kärlen är mikrovågståliga behöver du inte oroa dig.

Tabellen som följer visar olika typer av kärl och anger om de kan användas och i så fall hur de används i mikrovågsugnen.

Matlagningskärlik Mikrotålig Anmärkningar
Aluminiumfolie	√✗	Kan användas i små mångder för att skydda delar från att kokas för mycket. Ljusbågsbildning kan uppstå om folien är för nära ugnsvåggen eller om för mycket folie används.
Brynplatta	√	Förvärm inte mer än 8 minuter.
Porslin och lergods	√	Porslin, keramik, glaserat lergods och benporslin är vanligtvis lämpligt om de inte har metalldekor.
Engångstallrikar i kartong	√	Vissa frysta varor förpackas i sådana behållare.
Snabbmatsförpackning
• Polystyrenmuggar, -behållare	√	Kan användas till att värma upp mat. Overhettning kan göra att polystyren smälter.
• Papperspåsar eller tichninger	✗	Kan fatta eld.
• Återvunnet pappor eller metalldekor	✗	Kan orsaka ljusbågsbildning.
Glaskärl
• Ugnssäkra kärl	√	Kan användas om de inte har metalldekor.
• Finare glas	√	Kan användas till att värma upp mat eller dryck. Ömtåligt glas kan gå sönder eller spricka om det plötsligt värms upp.
• Glasburkar	√	Lock måste tas bort. Enbart lämpliga för uppvämming.

14 Svenska

Guide över matlagningskärl

Matlagningskärl Mikrotålig Anmärkningar
Metall
• Tallrikar	✗	Kan orsaka ljusbågsbildning eller brand.
• Metallförslutningar på fryspåsar	✗
Papper
• Tallrikar, muggar, servetter och hushållspapper	√	För korta tillagningstider och uppvärmning.Kan även användas till att absorbera överflödig vätska.
• Ätervunnet papper	✗	Kan orsaka ljusbågsbildning.
Plast
• Behållare	√	Sarskilt om varmetålig termoplast används.Vissa andra plaster kan bli skeva eller missfärgas vid höga temperaturer. Använd inte melaminoplast.
• Plastfolie	√	Kan användas till att bevara vätska. Bör inte komma i närheten av maten. Var försiktig när filmen tas bort eftersom het ånga strommar ut.
• Fryspåsar	√✗	Endast om de kan kokas eller är ugnsfästa.Får inte vara lufttäta. Stick håll med en gaffel om det behövs.
Vax- eller smörpapper	√	Kan användas till att bevara vätska och förhindra slänk.

√ : Rekommenderas

√X : Var försiktig

x : Farligt

Matlagningstips

Mikrovägor

Mikrovågorna penetrerar mat, attraherat av vattnet, fettet och sockret. Mikrovågorna gör att matmolekylerna rör sig snabbt. Den snabba rörelsen i molekylerna skapar friktion och gör att maten blir varm.

Tillagning

Redskap för tillagning i mikrovågsugn:

Recskapen måste medge att mikrovågorna passerar genom dem för maximal effektivitet. Mikrovågor reflekteras av metall, såsom rostrfritt stål, alumínium och koppar, men de kan även trånga igenom keramik, glas, porslin och plast samt papper och trä. Maten ska alltså aldrig tillagas i metallbehållare.

Mat som lämpar sig för tillagning i mikrovågsugn:

Många sorters mat passar för tillagning i mikrovågsugn, inklusive färska eller frysta grönsaker, frukt, pasta, ris, gryn, bönor, fisk och kött. Såser, vaniljkräm, soppor, puddingar, sylt och chutney kan också tillagas i mikrovågsugnen. I allmänhet passar tillagning i mikrovågsugn för all mat som vanligtvis görs på spisen. Det går exempelvis att smälta smör eller choklad (se kapitlet med tips och olika tekniker).

Täck över under tillagningsprocessen

Det är mycket viktigt att maten täcks över under tillagningen, eftersom vattnet omvandlas till ånga och bidrar till tillagningsprocessen. Malen kan täckas över på olika sätt, t.ex. med ett keramikfat, ett plastskydd eller lamplig mikrotålig plastfolie.

Väntetider

Efter att tillagningen är klar är det viktigt att maten får stå och vänta så att temperaturen blir jäm i matratten.

Svenska 15

Matlagningstips

Uppvärmning av vätska och mat

Använd de effektnivåer och uppvärmningstider i tabellen som anges i följande tabell som guide.

Mat Portionsstorlek Effekt Tid (min.)
Drycker(kaffe, te och vatten)	150 ml (1 kopp)250 ml (1 mugg)	800 W 1-1%	11⁄2-2
	InstruktionerHäll i koppar och värm utan att täcka över. Placera en kopp/mugg i mitten av den roterande tallriken. Behåll i mikrovågsugnen för värmeutjämning och rör om ordentligt.Låt stå i 1-2 minuter.
Soppa (kyld) 250 g 800 W 3-3%
		InstruktionerHäll i en djup porsinstallrik. Täck med ett plastlock. Rör om noggrant efter uppvärmningen. Rör om på nytt före servering.Låt stå i 2-3 minuter.
Stuvning (kyld) 350 g	600 W 51⁄2-61⁄2
	InstruktionerHäll stuvningen i en djup keramiktallrik. Täck med ett plastlock.Rör om då och då under uppvärmningen och innan väntetiden och servering. Låt stå i 2-3 minuter.
Pasta med sås (kyld) 350 g 600 W 41⁄2-5%
		InstruktionerHäll i pastan (exempelvis spagetti eller äggnudlar) i en djup keramiktallrik. Täck med mikrovågssäker film. Rör om före servering. Låt stå i 3 minuter.

Mat Portionsstorlek Effekt Tid (min.)
Fylld pasta med sås (kyld)	350 g 600 W 5-6
	InstruktionerHåll i den fyllda pastan (exempelvis ravioli eller tortellini) i en djup keramiktallrik. Täck med ctt plastlock. Rör om då och då under uppvärmningen och innan väntetiden och servering.Låt stå i 3 minuter.
Tallriksmål (kylt) 350 g 600 W 51⁄2-61⁄2
		InstruktionerPlacera en måltid med 2-3 kylda komponenter på en keramiktallrik. Täck med mikrovågssäker film.Låt stå i 3 minuter.
Pasta (frusen)(cannelloni,makaroner, lasagne)	400 g 450 W 16-161⁄2
	InstruktionerPlacera den frysta pastan i en låg och fyrkantig ugnsfast glasform. Placera fatet direkt på den roterande tallriken.Låt stå i 2-3 minuter.

16 Svenska

Felsökning

Felsökning
Om några av problemen nedan uppstår ska du utfora de foreslagna åtgarderna.

Problem Orsak Atgård
Allmån
Det går inte att trycka in knapparna ordentligt.	Främmande material har fastnat mellan knapparna.	Ta bort det främmande materialet och försök igen.
	För pekmodeller: Det finns fukt på ugnens exterior.	Torka bort fukten från ugnens exterior.
	Barnlås är aktiverat, inaktivera	Barnlås.
Ugnen fungerar inte. Ingen effekt. Se till att enheten får ström.
	Luckan är öppen. Stäng luckan och försök igen.
	Luckans säkerhctsmckanism för öppning är täckt mod främmande material.	Ta bort det främmande materialet och försök igen.
Ugnen stoppar medan den används.	Användaren har öppnat luckan för att vänca på maten.	Efter att du vänt på maten stänger du luckan igen för att starta ugnen.

Problem Orsak Åtgård
Strömmen slås av medan ugnen är på.	Ugnen har använts under lång tid.	Efter tillagning under lång tid måste du låta ugnen svalna.
	Kylfläkten fungerar inte. Lyssna efter ljudet från kylfläkten.
	Försöka att använda ugnen utan mat inuti.	Sätta in mat i ugnen.
	Det finns inte tillräckligt med ventilationsutrymme för ugnen.	Det finns in-/utlopp på framsidan och baksidan av ugnen för ventilation.Håll mellanrummen som anges i produktens installationsmanual.
	Om flora strömkontakter används i samma uttag.	Tilldola ett uttag för att användas enbart med ugnen.
Ett "poppande" ljud hörs under användning och ugnen fungerar inte.	Att tillaga förscglad mat eller använda en behållare med lock kan orsaka "poppande" ljud.	Använd inte slutna behållare eftersom de kan spricka under tillagningen på grund av expansion av innchället.
Ugnens extenör år för varm när den fungerar.	Det finns inte tillräckligt med ventilationsutrymme för ugnen.	Det finns in-/utlopp på framsidan och baksidan av ugnen för ventilation. Håll mellanrummen som anges i produktens installationsmanual.
	Det finns föremål ovanpå ugnen.	Ta bort alla föremål ovanpå ugnen.
Det går inte att oppna luckan på rätt sätt.	Det finns matrester mellan luckan och ugnens insida.	Gör rent ugnen och öppna sedan luckan.

Svenska 17

Felsökning

Problem Orsak Atgård
Uppvärmning inklusive funktionen Warm (Värme) fungerar inte korrekt.	Ugnen kanske inte fungerar om för mycket mat tillagas eller felaktigt kokkärl används.	Placera en kopp vatten i en i en mikrotälig behällare och kör mikrovågsugnen i 1-2 minuter för att kontrollera om vattnet värms upp. Minska mängden mat och starta funktionen igen. Använd ett kokkärl med en plan botten.
Upptiningsfunktionen fungerar inte.	För mycket mat tillagas. Minska mängden mat och starta funktionen igen.
Lampan på insidan är svag eller tänds inte.	Luckan har lämnats öppen under en längre tid.	Lampan inuti ugnen kan stängas av automatiskt när Eko-funktionen används. Stäng och öppna luckan.
	Lampan inuti ugnen är täckt med frammande material.	Gör rent på ugnens insida och kontrollera sedan igen.
Ett pipande ljud hörs under tillagning.	Om funktionen Auto Cook (Automatisk tillagning) används betyder detta pipande ljud att det är dags att vända på maten under upptining.	Efter att du vänt på maten stänger du luckan igen för att starta ugnen igen.
Ugnen är inte balanserad.	Ugnen är installerad på en ejämnyta.	Kontrollera att ugnen står på en jämny, stabil yta.
Gnistor uppstår under tillagning.	Metallbehällare används under ugnys-/upptiningsfunktionerna.	Använd inte metallbehällare.

Problem Orsak Åtgård
När ström ansluts börjar ugnen fungera omedelbart.	Luckan är inte korrekt stängd.	Stäng luckan och kontrollera igen.
Det kommer elektricitet från ugnen.	Strömmen eller strömuttaget är inte ordentligt jordac.	Se till att strömmen och strömuttaget är korrekt jordade.
1. Vatten droppar.2. En spricka i luckan avger ånga.3. Vatten blir kvar i ugnen.	Det kan finnas vatten eller ånga i vissa fall beroende på typ av mal. Det är inte ett problem med ugnen.	Låt ugnen svalna och torka sedan av den med en torr kökshandduk.
Ljusstyrkan inuti ugnen varierar.	Ljusstyrkan ändras med effektvariationer enligt olika funktioner.	Effektvariationer under tillagning är inte ett problem. Det är inte ett problem med ugnen.
Tillagningen är klar, men kylläkten körs fortfarande.	För att ventilera ugnen fortsätter kylläkten att köras i cirka 3 minuter efter att tillagningen är klar.	Det är inte ett problem med ugnen.

18 Svenska

Tekniska specifikationer

Problem Orsak Åtgård
Roterande platta
Den roterande talliriken rubbas från sin plats eller slutar att rotera när den ska rotera.	Det finns ingen rullskena eller rullskenan sitter inte ordentligt på plats.	Installera rullskenan och försök igen.
Den roterande plattan släpar när den roterar.	Rullskenan är inte ordentligt på plats, det finns för mycket mat eller behållaren är för stor och berör insician av mikrovågsugnen.	Justera mångden mat och anvand inte behållare som är för stora.
Den roterande plattan skallrar när den roterar och är bullrig.	Matrester har fastnat på ugnens botten.	Ta bort eventuella matrester som här fastnat på ugnens botten.

OBS!

För koder som inte listas ovan, eller om den föreslagna lösningen inte löser problemet, ska du kontakta ditt lokala kundcenter för SAMSUNG.

SAMSUNG stråvar alltid efter att förbättra sina produkter. Både specifikationerna och bruksanvisningen kan andras utan föregående meddelande.

Modell MS23B3614A*
Strömförsörjning 230 V - 50 Hz AC
Strömförbrukning Mikrovågsugn 1150 W
Uteffekt 100 W / 800 W - 6 nivåer (IEC-705)
Driftsfrekvens 2450 MHz
Mått (B X H X D) Utvändigt (inklusive handtag) Ugnsutrymme	489 x 275 x 374 mm330 x 211 x 324 mm
Volym 23 liter
Vikt Netto Ca 12,0 kg

* Denna produkt innehåller en ljuskälla med energieffektivitetsklass .

Svenska 19

SAMSUNG

Samsungs garanti täcker INTE samtal till servicetekniker för att få hjälp med hur produkten ska användas, korrekt installation eller att utföra normal rengöring eller underhåll.

FRÄGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS PÅ WEBBEN
UK 0233 000 0333 www.samsung.com/Lx/support
IRLAND (JURIS) 0816 717100		www.samsung.com/ieys/support
CERMANY 06196 77 553 77 www.samsung.com/de/support
FRANCE 01 48 53 00 00 www.samsung.com/fr/support
SPAIN 91 175 00 15 www.samsung.com/cs/support
PORTUGAL	210 508 098 Chamada para a rode fixa nacional D as Oteis des 9h as 20h	www.samsung.com/pi/support
LUKEVBURC	261 03 710 www.samsung.com/pc fr/support
NETT-ERLANDS	088 90 90 100	www.samsung.com/nl/support
BELGIUM 02-201-24-18		www.samsung.com/be/support (Dutch) www.samsung.com/bc fr/support (French)
NORWAY 21629099 www.samsung.com/mu/support
DENMARK 702 019 70 www.samsung.com/dx/support
FINLAND C30-6227 515 www.samsung.com/r/support
SWEDEN 077 400 300 www.samsung.com/sc/support
AUSTRIA	0600 72 67 864 (0600-SAVSUNC)	www.samsung.com/at/support
SWITZERLAND	0800 726 786	www.samsung.com/ch/support (German) www.samsung.com/ch fr/support (French)
HUNCARY	0680SAVSUNC (0680 726 7864)	www.samsung.com/u/support
CZECH	800 SAMSUNG (800 726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAVSUNC (0800-726 786)	www.samsung.com/sk/support

LAND RING ELLER BESÖK OSS PÅ WEBBEN
CROATIA 072 726 786 www.samsung.com/hr/support
SOSNIA	055 733 999	www.samsung.com/ba/support
North Macedonia	073 707 777	www.samsung.com/mk/support
MONTENEGRO	020 405 888	www.samsung.com/support
SLOVENIA	050 697 267 Ibrezip adna stevilkai	www.samsung.com/s/support
SERBIA	011 321 6899	www.samsung.com/ns/support
Kosovo	038 40 30 90 www.samsung.com/support
ALBANIA 045 620 202 www.samsung.com/al/support
BULCARIA	0800 111' 31 - Белепатен заисники оператори '3000 - Цена на един градски разговор или според таритала на любичним оператор 09.00 до 18.00 - Понеделики до готык	www.samsung.com/cg/support
ROMANIA	08008/726/78 - Apel gratuli '5000 - Apel tarrat in rejes Program Cell Center Lunt - Vinert 9 AM - 6 PM	www.samsung.com/ro/support
ITALIA	800-SAMSUNG (800.7257864)	www.samsung.com/l/support
CYPRUS	5009 4000 only from landline, toll tree	www.samsung.com/gr/support
GRIETCI	50111-SAMSUNG (80111 726 7864) only from land line (-30; 210 6897691 from mobile and land line
POLAND	801-172-678" 100+48 22 607-93-33" ! Iqolata weclug tarryty operators)	http://www.samsung.com/ol/support/
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000 7267	www.samsung.com/v/support
ESTONIA 800 7267 www.samsung.com/ee/support

DE68-04547Z-00

Mikrobølgeovn

Brukerhändbok

MS23B3614A*

MS23B3611AS EE DE68 01517Z 00 NO.indd

13/4/2023 5:56:18 PM

Innhold

Stå på en armlengdes avstand fra mikrobelgeovnen när du åpner daren slik at du ikke skåldes av varm luft eller damp som kommer ut.

Norsk 5

Brug altid ovnhandsker, när du fjerner en tallerken.

Abn daren. Placer maden midt på drejeskiven. Luk daren.

Du kan när som helst afbryde tilberedningen, så du kan
