Produkttyp	Luftkonditionering (bärbar)
Märke	Thermex
Modell	TXHPS12000 WiFi
Kylkapacitet	12000 BTU/h
Värmekapacitet	12000 BTU/h (värmepump)
Energieffektivitet	EER: 2,8, COP: 3,0 (ungefär)
Strömförsörjning	220-240 V ~ 50 Hz
Strömförbrukning (kyla)	Cirka 1050 W
Strömförbrukning (värme)	Cirka 950 W
Köldmedium	R32
Luftflöde	Max 400 m³/h
Ljudnivå (inomhus)	50-60 dB(A)
Mått (B x H x D)	450 x 750 x 380 mm (ungefär)
Vikt	28 kg (ungefär)
WiFi-anslutning	Ja (2,4 GHz, mobilapp)
Fjärrkontroll	Ingår
Driftlägen	Kyla, Värme, Fläkt, Avfuktning, Auto
Timer	Programmerbar timer 24 timmar
Sovläge	Ja
Filtertyp	Tvättbart, antimikrobiellt
Filterrengöringsindikator	Ja
Automatisk omstart	Ja (efter strömavbrott)
Barnlås	Ja (på fjärrkontroll och enhet)
Reservdelstillgång	Filter, fjärrkontroll, fläktmotor, kretskort
Installationstyp	Bärbar (fönstersats ingår)

Vanliga frågor - TXHPS12000 wifi Thermex

Hur installerar man Thermex TXHPS12000 WiFi luftkonditioneringen?

Installation kräver montering i fönster. Anslut avluftningsslangen till enheten och fönstersatsen. Se till att fönstret är ordentligt tätat. För detaljerade steg, se manualen sidorna 10-15.

Hur ansluter jag luftkonditioneringen till WiFi?

Ladda ner Thermex Smart-appen. Slå på enheten, tryck och håll in WiFi-knappen på fjärrkontrollen tills LED-lampan blinkar. I appen, välj 'Lägg till enhet' och följ anvisningarna.

Hur rengör jag luftfiltret?

Stäng av och dra ur kontakten. Ta bort filtret från bakpanelen. Tvätta med ljummet vatten och milt rengöringsmedel, torka noggrant innan du sätter tillbaka. Rengör varannan vecka för bästa prestanda.

Vad betyder felkoderna?

Vanliga koder: E1 = sensorfel, E2 = avfrostningsskydd, E3 = spole sensorproblem, E4 = kommunikationsfel. Se manualen för fullständig lista och felsökning.

Kan jag använda luftkonditioneringen utan fönstersats?

Enheten är designad för bärbar användning med den medföljande fönsteravluftningssatsen. För alternativ ventilation, kontakta en professionell. Användning utan ordentlig avluftning kan minska effektiviteten.

Hur växlar jag mellan kyl- och värmelägen?

Använd Mode-knappen på fjärrkontrollen eller kontrollpanelen. Växla mellan Kyla, Värme, Fläkt, Avfuktning och Auto. Enheten visar det valda läget.

Vilken rekommenderad rumstorlek för denna enhet?

TXHPS12000 är lämplig för rum upp till 30-40 m² (320-430 sq ft) beroende på isolering och klimat.

Hur återställer jag WiFi-anslutningen?

Tryck och håll in WiFi-knappen på fjärrkontrollen i 5 sekunder tills du hör en pip. Enheten återställs och går i parkopplingsläge. Lägg till igen via appen.

Varför kyler inte luftkonditioneringen ordentligt?

Kontrollera om filtret är smutsigt, avluftningsslangen är blockerad eller rummet är för stort. Se också till att enheten inte är nära värmekällor. Rengör filtret och starta om.

Hur ställer jag in en timer?

Tryck på Timer-knappen på fjärrkontrollen. Använd +/- för att ställa in timmar (0-24). Enheten slås på/av därefter. Du kan programmera både av- och på-tider.

BRUKSANVISNING TXHPS12000 wifi Thermex

Udrens kredsen med inaktivt gas;

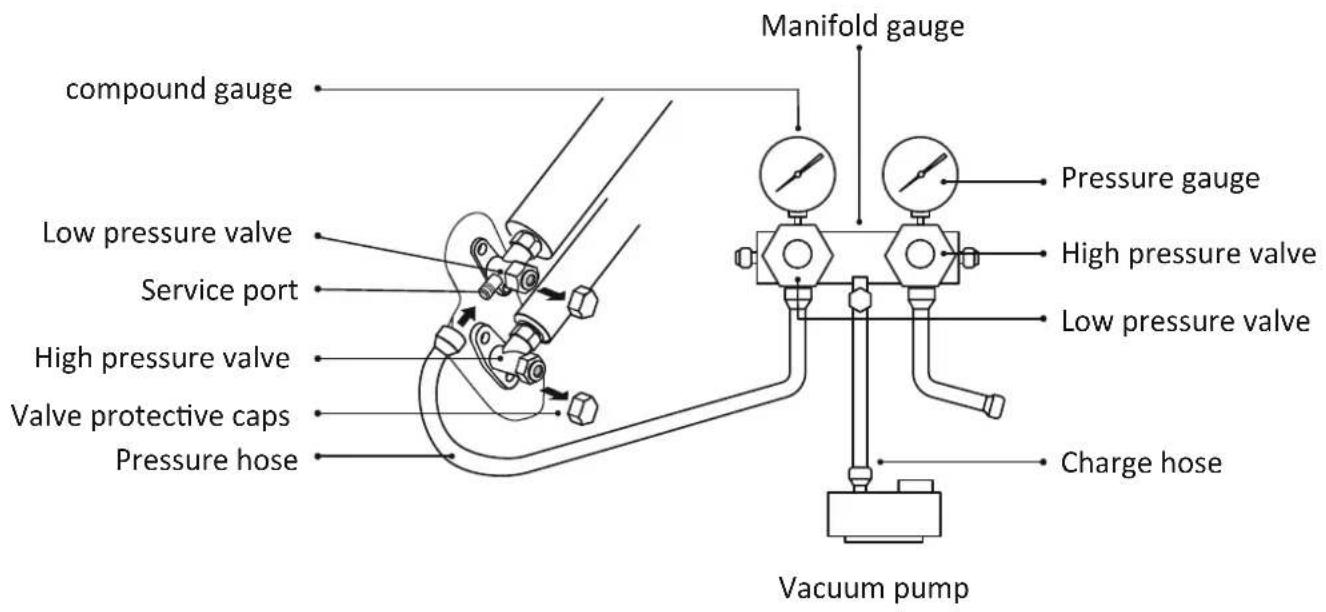

Evakuer;

Udrens igen med inaktivt gas;

Vær så snill merk at:

Innehållsförteckning

Säkerhet vid användning och installation 98

Översikt över produkten 100

Översikt över display 101

Driftinstruktioner 102

Instruktioner för service 103

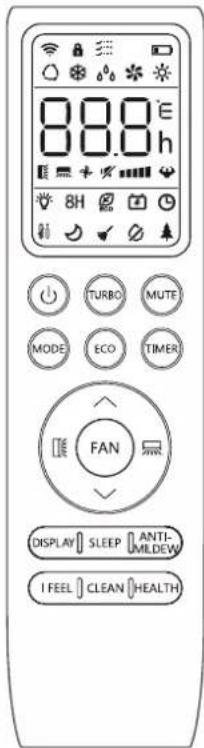

Fjärrkontroll 106

Installationsföreskrifter 112

WiFi-inställning 127

SÄKERHET VID ANVÄNDNING OCH INSTALLATION

SÄKERHETSREGLER OCH REKOMMENDATIONER FÖR INSTAL- LATÖREN

1. Läs denna guide innan du installerar och använder apparaten.
2. Under installationen av inomhus- och utomhusenheterna bör åtkomst till arbetsområdet vara
   förbjudet för barn. Det kan hända oförutsedda olyckor.
3. Se till att basen på utomhusenheten är ordentligt fastsatt.
4. Kontrollera att luft inte kan komma in i köldmediesystemet och kontrollera att det inte läcker köldmedium vid förflyttning luftkonditioneringen.
5. Utför en testcykel efter installation av luftkonditioneringen och registrera driftsdata.
6. Skydda inomhusenheten med en säkring med lämplig kapacitet för maximal inström eller med
   en annan överbelastningsskyddsanordning.
7. Se till att nätspänningen motsvarar den som är stämplad på typskylten. Behåll strömbrytaren
   eller nätkontakten ren. Sätt i stickkontakten korrekt och ordentligt i uttaget och undvik på så sätt
   risk för elektrisk stöt eller brand på grund av otillräcklig kontakt.
8. Kontrollera att uttaget är lämpligt för stickkontakten, annars byt uttaget.
9. Apparaten måste vara försedd med anordningar för frånkoppling från elnätet med en
   kontaktseparering i alla poler som ger full frånkoppling under överspänningskategori III
   villkor, och dessa medel måste vara inbyggda i den fasta kabeldragningen i enlighet med
   ledningsregler.
10. Luftkonditioneringen måste installeras av professionella eller kvali- ficerade personer.
11. Installera inte apparaten på ett avständ av mindre än 50 cm från brännbara ämnen
    (alkohol etc.) Eller från trycksatta behållare (t.ex. sprayburkar).
12. Om apparaten används i områden utan möjlighet till ventilation måste försiktighetsåtgärder vidtas
    för att förhindra att läckage av köldmediegas stannar kvar i miljön och skapar en fara
    aveld.
13. Förpackningsmaterialet är återvinningsbart och ska slängas i separata sopkärl.
    Ta luftkonditioneringsapparaten vid slutet av sin livslängd till en särskild avfallsstation för kassering.
14. Använd endast luftkonditioneringen enligt anvisningarna i denna broschyr. Dessa instruktioner är inte avsedda att
    täcka alla möjliga tillständ och situationer. Som med alla elektriska hushållsapparater, vanligt
    Förnuft och försiktighet rekommenderas därför alltid vid installation, drift och underhåll.
15. Apparaten måste installeras i enlighet med gällande nationella bestämmelser.
16. Innan du kommer åt terminalerna måste alla strömkretsar kopplas bort från strömförsörjningen.
17. Apparaten ska installeras i enlighet med nationella ledningsföreskrifter.
18. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt funktion

fysiska, sensoriska eller mentala förmågor eller brist på erfarenhet och kunskap om de har varit det

ges övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstå

de inblandade farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll

får inte göras av barn utan uppsikt.

1. Försök inte installera balsam ensam, kontakta alltid specialiserad teknisk personal.

2. Rengöring och underhåll måste utföras av specialiserad teknisk personal. Hur som helst

koppla bort apparaten från elnätet innan du utför någon rengöring eller underhåll.

1. Se till att nätspänningen motsvarar den som är stämplad på typskylten. Behåll strömbrytaren

eller nätkontakten ren. Sätt i stickkontakten korrekt och ordentligt i uttaget och undvik på så sätt

risk för elektrisk stöt eller brand på grund av otillräcklig kontakt.

1. Dra inte ur kontakten för att stänga av apparaten när den är i drift, eftersom detta kan skapa

en gnista och orsaka brand osv.

1. Denna apparat har tillverkats för luftkonditionering i hemmiljö och får inte användas

för något annat ändamål, såsom för att torka kläder, kyla mat osv.

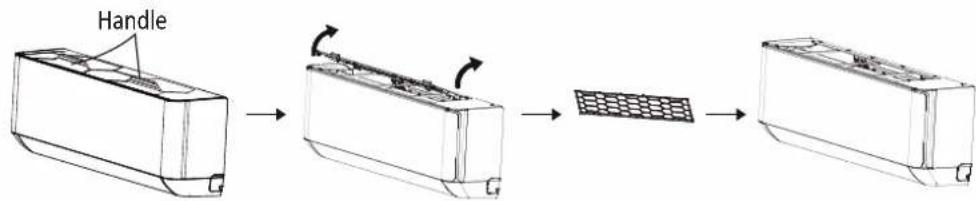

1. Använd alltid apparaten med luftfiltret monterat. Användning av balsam utan luftfilter

kan orsaka en överdriven ansamling av damm eller avfall på enhetens inre delar

eventuella efterföljande misslyckanden.

1. Användaren ansvarar för att apparaten installeras av en kvalificerad tekniker, som måste

kontrollera att den är jordad i enlighet med gällande lagstiftning och sätt i en termosmagnetkrets

brytare.

1. Batterierna i fjärrkontrollen måste återvinnas eller kasseras på rätt sätt. För bortskaffande av

skrota batterier, släng batterierna som sorterat kommunalt avfall på tillgänglig insamling punkt.

1. Förbli aldrig direkt exponerad för flödet av kall luft under lång tid. Det direkta och utdragna

exponering för kall luft kan vara farligt för din hälsa. Särskild försiktighet bör iakttas i

rum där det finns barn, gamla eller sjuka.

1. Om apparaten ger ifrån sig rök eller det luktar brännande, bryt omedelbart strömmen

leverera och kontakta servicecenter.

1. Långvarig användning av enheten under sådana förhållanden kan orsaka brand eller elstöt.

2. Låt endast ett auktoriserat servicecenter från tillverkaren utföra reparationer. Felaktig
   reparation kan utsätta användaren för risken för elektriska stötar etc.

3. Haka av den automatiska strömbrytaren om du förutser att du inte kommer att använda enheten under en längre tid. Luftflödet riktningen måste vara korrekt justerad.
4. Klaffarna ska vara riktade nedåt i värmeläget och uppåt i kylläget.
5. Se till att apparaten är bortkopplad från strömförsörjningen när den inte fungerar
   under en längre tid och innan någon rengöring eller underhåll utförs.
6. Att välja den mest lämpliga temperaturen kan förhindra skador på apparaten.
7. Böj inte, dra eller tryck inte ihop nätsladden eftersom det kan skada den. Elektriska stötar eller brand beror förmodligen på en skadad nätsladd. Endast specialiserad teknisk personal får ersätta en skadad nätsladd.
8. Använd inte förlängningar eller gängmoduler.
9. Rör inte apparaten när barfota eller delar av kroppen är väta eller fuktiga.
10. Blockera inte luftintaget eller -utloppet på inomhus- eller utomhusenheten. Hindringen av dessa
    öppningar orsakar en minskning av den operativa effektiviteten hos balsamen med möjliga åtföljande fel eller skador.
11. Ändra inte på något sätt apparatens egenskaper.
12. Installera inte apparaten i miljöer där luften kan innehålla gas, olja eller svavel eller i närheten värmekällor.
13. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk,
    sensoriska eller mentala förmågor, eller brist på erfarenhet och kunskap, om de inte har getts
    övervakning eller instruktioner angående användning av apparaten av en person som är ansvarig för deras säkerhet.
14. Klättra inte på eller placera några tunga eller heta föremål ovanpå apparaten.
15. Lämna inte fönster eller dörrar öppna länge när luftkonditioneringen är igång.
16. Rikta inte luftflödet mot växter eller djur.
17. En lång direkt exponering för flödet av kall luft från balsamet kan ha negativa effekter på växter och djur.
18. Placera inte balsamet i kontakt med vatten. Den elektriska isoleringen kan skadas och vilket orsakar elstöt.
19. Klättra inte på eller placera några föremål på utomhusenheten.
20. Stick aldrig in en pinne eller liknande föremål i apparaten. Det kan orsaka skada.
21. Barn bör övervakas för att säkerställa att de inte leker med apparaten. Om utbudet
    sladden är skadad måste den bytas ut av tillverkaren, dess servicere- presentant eller liknande kvalificerad personer för att undvika fara.

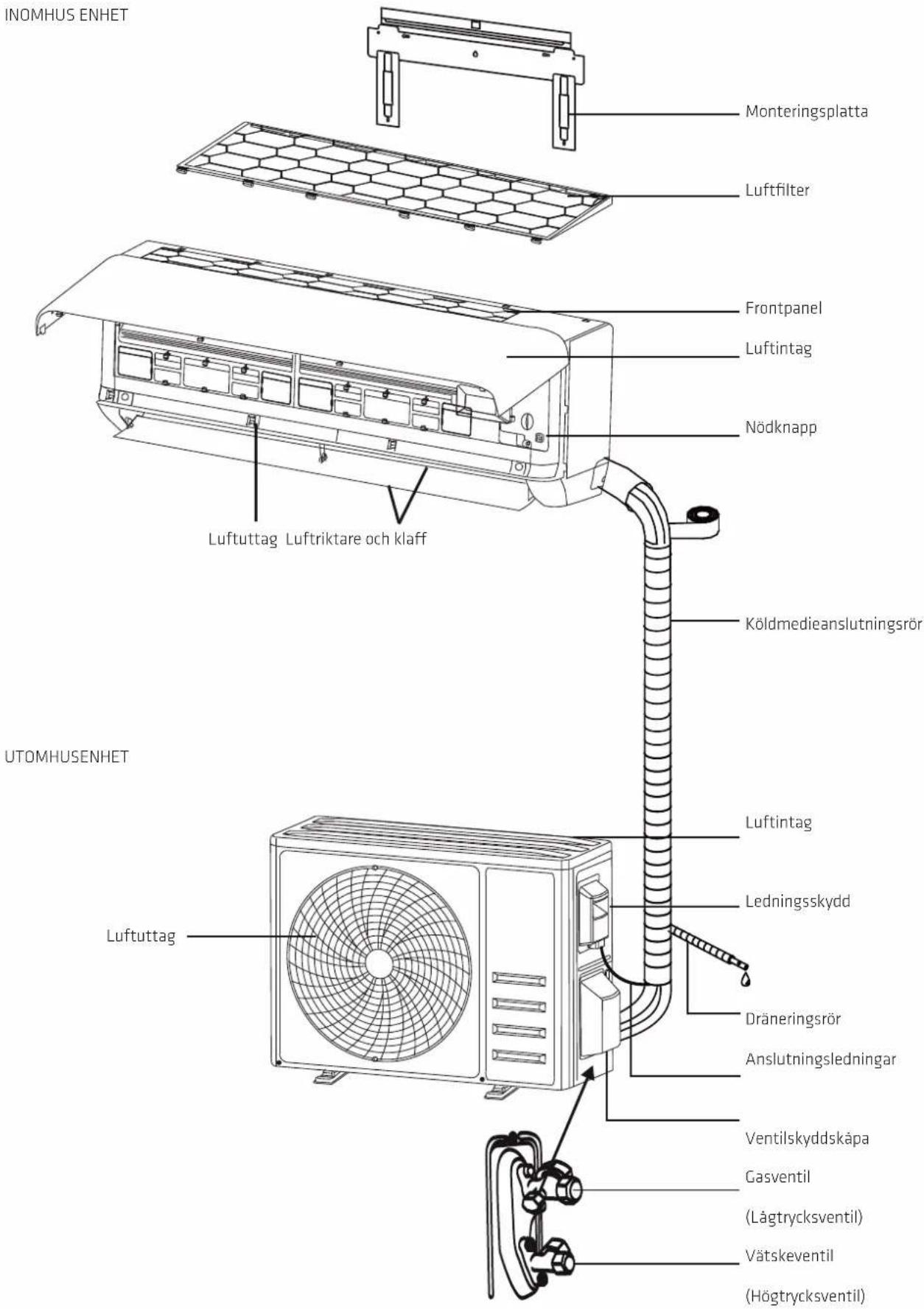

ÖVERSIKT ÖVER PRODUKTEN

ÖVERSIKT ÖVER DISPLAY

No.	LED	Function
1		Indikator för timer, temperatur och felkoder.
2		Lyser under timerdrift.
3		Viloläge

Formen och placeringen av strömbrytare och indikatorer kan vara olika beroende på modell, men deras funktion är densamma.

DRIFTINSTRUKTIONER

Försök att använda luftkonditioneringsapparaten under temperaturer utanför det specificerade intervallet kan göra att luftkonditioneringsskyddsanordningen startar och luftkonditioneringsapparaten kanske inte fungerar. Försök därför att använda luftkonditioneringen under följande

Läge/temperatur Uppvärmning Kylning Torkning
Rumstemperatur 0°C~30°C 17°C~32°C
Utetemperatur -20°C~30°C		-15°C~53°C
		-25°C~30°C(For low temperature heating models)

Med strömförsörjningen ansluten, starta om luftkonditioneringen efter avstängning, eller växla den till ett annat läge under drift, så startar luftkonditioneringsskyddet. Kompressorn kommer att återuppta drift efter 3 minuter.

Egenskaper för värmedrift (gäller värmepump)

Förvärmning:

När uppvärmningsfunktionen är aktiverad tar inomhusenheten 2\~5 minuter för förvärmning, efter det börjar luftkonditioneringen värmas upp och blåser varm luft.

Upptining:

Under uppvärmning, när utomhusenheten frostat, kommer luftkonditioneringen att aktivera den automatiska avfrostningsfunktionen för att förbättra uppvärmningseffekten. Under avfrostning slutar inomhus- och utomhusfläktarna att gå. Luftkonditioneringen återupptar uppvärmningen automatiskt efter avslutad avfrostning.

Nödknapp:

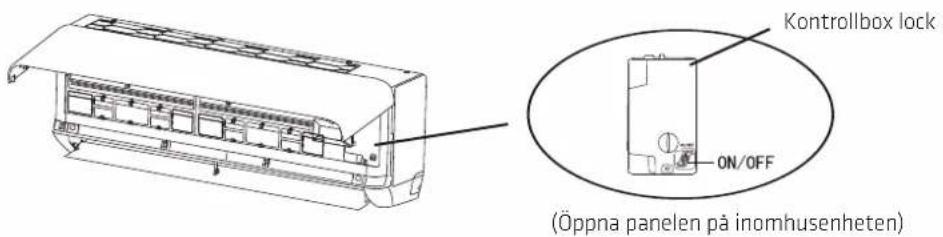

Öppna panelen och hitta nödknappen på den elektroniska kontrollboxen när fjärrkontrollen misslyckas. (Tryck alltid på nödknappen med isoleringsmaterial.)

Nuvarande status Drift Sv	ara Gå in i läge
Står fast vid Tryck på nödknappen en gång	Den piper kort en gång Kyningsläge
Standby (endast för värmepump)	Tryck på nödknappen två gånger på 3 sek.	Den piper kort två gånger	Värmeläge
Löpning	Tryck på nödknappen en gång	Det fortsätter att pipa ett tag	Av-läge

INSTRUKTIONER FÖR SERVICE

1. Kontrollera informationen i denna handbok för att ta reda på storleken på det utrymme som behövs för korrekt installation av enheten, inklusive de minsta tillåtna avständen jämfört med intilliggande strukturer.
2. Apparaten ska installeras, användas och förvaras i ett rum med en golvyta större än 4m.
3. Installationen av rörledningar ska hållas till ett minimum.
4. Rörsystemet ska skyddas från fysisk skada och får inte installeras i ett oventilerat utrymme om utrymmet är mindre än 4 m.
5. Överensstämmelse med nationella gasföreskrifter ska iakttas.
6. De mekaniska anslutningarna ska vara åtkomliga för underhållsän-damål.
7. Följ instruktionerna i denna handbok för hantering, installation, rengöring, underhåll och kassering av köldmediet.
8. Se till att ventilationsöppningarna är fria från hinder.
9. Observera: Servicen ska endast utföras enligt tillverkarens rekommendationer.
10. Varning: Apparaten ska förvaras i ett väl ventilerat utrymme där rummets storlek motsvarar den rumsyta som anges för drift.
11. Varning: Apparaten ska förvaras i ett rum utan kontinuerligt fungerande öppen låga (till exempel en fungerande gasapparat) och antändningskällor (till exempel en fungerande elvärmare).
12. Apparaten ska förvaras så att mekanisk skada inte uppstår.
13. Det är lämpligt att alla som uppmanas att arbeta på en köldmediekrets ska inneha ett giltigt och aktuellt intyg från en bedömningsmyndighet som är ackrediterad av branschen och som erkänner sin kompetens att hantera köldmedier, i enlighet med bedömningen erkänd inom den berörda industrisektorn. Serviceåtgärder bör endast utföras i enlighet med rekommendationer från utrustningstillverkaren. Underhälls- och reparationsarbeten som kräver hjälp av andra kvalificerade personer måste utföras under överinseende av den person som är behörig för användning av brandfarliga köldmedier.
14. Varje arbetsprocedur som påverkar säkerhetsmedlen ska endast utföras av kompetenta personer.
15. Varning:

* Använd inte andra medel för att påskynda avfrostningsprocessen eller för att rengöra rekommenderas av tillverkaren.

* Apparaten ska förvaras i ett rum utan kontinuerligt fungerande antändningskällor (till exempel: öppna lågor, en gasapparat i drift eller en elektrisk värmare i drift).

* Fà inte sticka hál eller bränna.

* Tänk på att köldmedier inte får innehålla en lukt.

1. Information om service:

1) Kontroller till området

Innan arbete påbörjas på system som innehåller brandfarliga köldmedier är säkerhetskontroller nödvändiga för att säkerställa att risken för antändning minimeras. För reparation av kylsystemet ska följande försiktighetsåtgärder iakttas innan arbete på systemet utförs.

2) Arbetsordning

Arbetet ska utföras under ett kontrollerat förfarande för att minimera risken för att en brandfarlig gas eller ånga förekommer under arbetets gång.
3) Allmänt arbetsområde

All underhållspersonal och andra som arbetar i närområdet ska instrueras om arten av det arbete som utförs. Arbete i tränga utrymmen ska undvikas. Området runt arbetsytan ska vara avskuret. Se till att förhållandena inom området har gjorts säkra genom kontroll av brandfarligt material

4) Kontrollera om det finns köldmedium

Området ska kontrolleras med en lämplig köldmediedetektor före och under arbetet, för att säkerställa att teknikern är medveten om potentiellt brandfarlig atmosfär. Se till att läckagedetekteringsutrustningen som används är lämplig för användning med brandfarliga köldmedier, d.v.s. gnistfri, tillräckligt förseglad eller egensäker.

5) Närvaro av brandsläckare

Om något hett arbete ska utföras på kylutrustningen eller tillhörande delar ska lämplig brandsläckningsutrustning finnas tillgänglig. Ha en pulver- eller CO 2 brandsläckare i anslutning till laddningsområdet.

6) Inga antändningskällor

Ingen person som utför arbete i samband med ett kylsystem som innebär att något rörsystem exponeras får använda några antändningskällor på ett sådant sätt att det kan medföra risk för brand eller explosion. Alla möjliga antändningskällor, inklusive cigarettrökning, bör hållas tillräckligt längt borta från installations-, reparations-, demonterings- och kasseringsplatsen, under vilken köldmedium eventuellt kan släppas ut i det omgivande utrymmet. Innan arbete påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfarliga faror eller antändningsrisker. Skyltar för rökförbud ska visas.

Se till att området är öppet eller att det är tillräckligt ventilerat innan du bryter in i systemet eller utför något hett arbete. En grad av ventilation ska fortsätta under den tid arbetet utförs. Ventilationen ska på ett säkert sätt sprida utsläppt köldmedium och helst driva ut det externt i atmosfären.

8) Kontroller av kylutrustningen

Om elektriska komponenter byts ut ska de vara lämpliga för ändamålet och till rätt specifikation. Tillverkarens riktlinjer för underhåll och service ska alltid följas. Om du är osäker, kontakta tillverkarens tekniska avdelning för hjälp.

Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedier:

-- Laddningsstorleken är i enlighet med rumsstorleken inom vilken de köldmedieinnehållande delarna är installerade;
-- Ventilationsmaskineriet och uttagen fungerar korrekt och är inte blockerade;
-- Om en indirekt kylkrets används, ska sekundärkretsen kontrolleras för förekomst av köldmedium;
-- Märkning till utrustningen fortsätter att vara synlig och läsbar. Märkningar och skyltar som är oläsliga ska korrigeras;
-- Kylrör eller -komponenter är installerade i ett läge där det är osannolikt att de utsätts för något ämne som kan korrodera köldmedieinnehållande komponenter, såvida inte komponenterna är tillverkade av material som i sig är motständskraftiga mot att korroderas eller är lämpligt skyddade mot att korroderas så.
9) Kontroller av elektriska apparater

Reparation och underhåll av elektriska komponenter ska innefatta initiala säkerhetskontroller och komponentinspektionsprocedurer. Om ett fel föreligger som kan äventyra säkerheten, ska ingen strömförsörjning anslutas till kretsen förrän den har åtgärdats på ett tillfredsställande sätt. Om felet inte kan åtgärdas omedelbart men det är nödvändigt att fortsätta driften ska en adekvat tillfällig lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter informeras. Inledande säkerhetskontroller ska omfatta:

-- Att kondensatorer är urladdade: detta ska göras på ett säkert sätt för att undvika risk för gnistor;
-- Att inga strömförande elektriska komponenter och ledningar exponeras under laddning, återställning eller tömning av systemet;
-- Att det finns kontinuitet i jordbindning.

1. Reparationer av förseglade komponenter

1) Vid reparationer av förseglade komponenter ska all elförsörjning kopplas bort från den utrustning som bearbetas innan man tar bort förseglade höljen etc. Om det är absolut nödvändigt att ha en strömförsörjning till utrustningen under service, ska en permanent fungerande form läckagedetektering ska placeras på den mest kritiska punkten för att varna för en potentiellt farlig situation.
2) Särskild uppmärksamhet ska ägnas följande för att säkerställa att höljet inte förändras vid arbete på elektriska komponenter på ett sådant sätt att skyddsnivån påverkas. Detta inkluderar skador på kablar, överdrivet antal anslutningar, plintar som inte är gjorda enligt originalspecifikationen, skador på tätningar, felaktig montering av packningar etc. Se till att apparaten är säkert monterad. Se till att tätningar eller tätningsmaterial inte har försämrats så att de inte längre tjänar syftet att förhindra inträngning av brandfarlig atmosfär. Reservdelar ska vara i enlighet med tillverkarens specifikationer.

OBS: Användningen av silikontätningsmedel kan hämma effektiviteten hos vissa typer av läcksökningsutrustning. Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

1. Reparation av egensäkra komponenter

Applicera inga permanenta induktiva belastningar eller kapacitansbelastningar på kretsen utan att säkerställa att detta inte överskrider den tillåtna spänningen och strömmen som är tillåten för utrustningen som används. Egensäkra komponenter är de enda typer som kan bearbetas under spänning i närvaro av en brandfarlig atmosfär. Testutrustningen ska ha rätt klassificering. Byt endast ut komponenter med delar som specificerats av tillverkaren. Andra delar kan leda till antändning av

köldmedium

i atmosfären från en läcka.

1. Kabeldragning

Kontrollera att kablar inte utsätts för slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. Kontrollen ska också ta hänsyn till effekterna av åldrande eller kontinuerliga vibrationer från källor som kompressorer eller fläktar.

Under inga omständigheter får potentiella antändningskällor användas för att söka efter eller upptäcka köldmedieläckor. En halogenlampa (eller någon annan detektor som använder öppen låga) får inte användas.

1. Läcksökningsmetoder

Följande läckagedetekteringsmetoder anses vara acceptabla för system som innehåller brandfarliga köldmedier. Elektroniska läckagedetektorer ska användas för att upptäcka brandfarliga köldmedier, men känsligheten kan

inte vara tillräcklig eller kan behöva omkalibreras. (Detektionsutrustning ska kalibreras i ett köldmediumfritt område). Se till att detektorn inte är en potentiell antändningskälla och är lämplig för det använda kylmediet. Utrustning för att upptäcka läckage ska ställas in på en procentandel av köldmediets LFL och ska kalibreras till det använda kylmediet och lämplig procentandel gas (maximalt 25 %) bekräftas. Läcksökningsvätskor är lämpliga för användning med de flesta köldmedier, men användningen av rengöringsmedel som innehåller klor ska undvikas eftersom kloret kan reagera med köldmediet och korrodera kopparröret.

Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas. Om ett läckage av köldmedium upptäcks som kräver hårdlödning, ska allt köldmedium återvinnas från systemet eller isoleras (med hjälp av avstängningsventiler) i en del av systemet på avstånd från läckan. Syrefritt kväve (OFN) ska sedan renas genom systemet både före och under lödningsprocessen.

22. Flyttning och evakuering

Vid inbrott i köldmediekretsen för att utföra reparationer eller för något annat ändamål ska konventionella procedurer användas. Det är dock viktigt att bästa praxis följs eftersom brännbarhet är ett övervägande. Följande procedur ska följas:

-- Ta bort köldmediet;
-- Rensa kretsen med inert gas;
-- Evakuera;
-- Rensa igen med inert gas;
-- Öppna kretsen genom att skära eller löda.

Köldmedieladdningen ska återvinnas i rätt återvinningscylindrar. Systemet ska spolas med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger. Tryckluft eller syre ska inte användas för denna uppgift. Spolning ska uppnås genom att bryta vakuumet i systemet med OFN och fortsätta att fylla tills arbetstrycket uppnås, sedan ventilera till atmosfären och slutligen dra ner till ett vakuum. Denna process ska upprepas tills inget köldmedium finns i systemet. När den slutliga OFN-laddningen används ska systemet ventileras ner till atmosfärstryck för att möjliggöra arbete

äga rum. Denna operation är absolut nödvändig om lödningsoperationer på rörsystemet ska äga rum.

Se till att utloppet för vakuumpumpen inte är nära några antändningskällor och att det finns ventilation tillgänglig.

23. Avveckling

Innan denna procedur utförs är det viktigt att teknikern är fullständigt bekant med utrustningen och alla dess detaljer. Det rekommenderas god praxis att alla köldmedier återvinns på ett säkert sätt. Innan uppgiften utförs ska ett olje- och köldmedieprov tas om analys krävs innan återanvändning av återvunnet köldmedium. Det är viktigt att el finns tillgänglig innan arbetet påbörjas.

a) Bli bekant med utrustningen och dess funktion.
b) Isolera systemet elektriskt.
c) Innan du försöker proceduren, se till att: . mekanisk hanteringsutrustning är tillgänglig, om så krävs, för hantering av köldmediecylindrar; . all personlig skyddsutrustning är tillgänglig och används på rätt sätt; . återvinningsprocessen övervakas hela tiden av en kompetent person; . återvinningsutrustning och cylindrar överensstämmer med lämpliga standarder.
d) Pumpa ner köldmediesystemet, om möjligt.
e) Om ett vakuum inte är möjligt, gör ett grenrör så att köldmediet kan avlägsnas från olika delar av systemet.
f) Se till att cylindern är placerad på vågen innan återhämtning sker.
g) Starta återvinningsmaskinen och kör i enlighet med tillverkarens instruktioner.
h) Överfyll inte cylindrar. (Högst 80 volymprocent vätskeladdning).
i) Överskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt.
j) När cylindrarna har fyllts på rätt sätt och processen är avslutad, se till att cylindrarna och utrustningen tas bort från platsen omgående och att alla avstängningsventiler på utrustningen är stängda.
k) Återvunnet köldmedium ska inte fyllas på i ett annat kylsystem om det inte har rengjorts och kontrollerats.

24. Märkning

Utrustningen ska vara märkt med uppgift om att den har tagits ur drift och tömts på köldmedium. Etiketten ska vara daterad och signerad. Se till att det finns etiketter på utrustningen som anger att utrustningen innehåller brandfarligt köldmedium.

25. Återhämtning

När du tar bort köldmedium från ett system, antingen för service eller avveckling, rekommenderas god praxis att alla köldmedier tas bort på ett säkert sätt. Vid överföring av köldmedium till cylindrar, se till att endast lämpliga kylmedelsåtervinningscylindrar används. Se till att rätt antal cylindrar för att hålla den totala systemladdningen är tillgängliga. Alla cylindrar som ska användas är avsedda för det återvunna köldmediet och märkta för det köldmediet (d.v.s. specialcylindrar för återvinning av köldmedium). Cylindrar ska vara kompletta med övertrycksventil och tillhörande avstängningsventiler i gott skick. Tomma återvinningscylindrar evakueras och, om möjligt, kyls innan återvinning sker. Återvinningsutrustningen ska vara i gott skick med en uppsättning instruktioner om den utrustning som finns till hands och ska vara lämplig för återvinning av alla lämpliga köldmedier inklusive, i tillämpliga fall, brandfarliga köldmedier. Dessutom ska en uppsättning kalibrerade vågar finnas tillgängliga och i gott skick. Slangarna ska vara kompletta med läckagefria fränkopplingskopplingar och i gott skick. Innan du använder återvinningsmaskinen, kontrollera att den är i tillfredsställande skick, har underhållits korrekt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning i händelse av att köldmediet släpps ut. Kontakta tillverkaren om du är osäker. Det återvunna köldmediet ska returneras till köldmedieleverantören i rätt återvinningsflaska och relevant avfallsöverföringssedel ordnas. Blanda inte köldmedier i återvinningsenheter och särskilt inte i cylindrar.

Om kompressorer eller kompressoroljor ska avlägsnas, se till att de har evakuerats till en acceptabel nivå för att säkerställa att brandfarligt köldmedium inte finns kvar i smörjmedlet. Evakueringsprocessen ska utföras innan kompressorn återlämnas till leverantörerna. Endast elektrisk uppvärmning till kompressorkroppen ska användas för att påskynda denna process. När olja tappas ur ett system ska det utföras på ett säkert sätt.

FJÄRRKONTROLL

Displayen och vissa funktioner på fjärrkontrollen kan variera beroende på modell.

1		Batteriindikator
2	[weed]	Autoläge
3	[weed]	Kylningsläge
4	[weed]	Torrläge
5	[weed]	Endast fläktläge
6	[weed]	Uppvärmningsläge
7	[weed]	Eco läge
8	[weed]	Timer
9	[weed]	Temperaturindikator
10	[weed]	Fläkthastighet: Auto/låg - hög
11	[weed]	Mute-funktion
12	[weed]	TURBO funktion
13	[weed]	Upp-ned automatisk svängning
14	[weed]	Vänster-höger autosving
15	[weed]	SLEEP-funktion
16	[weed]	Hälsofunktion
17	[weed]	JAG KÄNNER funktion
18	[weed]	8°C värmefunktion
19	[weed]	Signalindikator
20	[weed]	Mild vind
21	[weed]	Barnlås
22	[weed]	Display PÅ/AV
23	[weed]	GEN-funktion
24	[weed]	Självrengörande funktion
25	[weed]	Anti-mögel

1		För att slå på/stänga av luftkonditioneringen.
2	^	För att höja temperaturen, eller Timer inställning timmar.
3	√	För att sänka temperaturen, eller Timer inställning timmar.
4	MODE	För att välja driftläge (AUTO, KYL, TORK, FLÄKT, VÄRME).
5	ECO	För att aktivera/avaktivera ECO-funktionen.
		Långt tryck för att aktivera/avaktivera 8 värmefunktionen (beroende på modell).
6	TURBO	För att aktivera/avaktivera TURBO-funktionen.
7	FAN	För att välja fläkthastighet för auto/mute/low/low-mid/mid/mid-high/high/turbo.
8	TIMER	För att ställa in tiden för timer på/av.
9	SLEEP	För att slå på/av funktionen SLEEP.
10	DISPLAY	För att slå på/stänga av LED-displayen.
11		För att stoppa eller starta horisontell spjällrörelse eller ställa in önskad luftflödesriktning upp/ned.
12		För att stoppa eller starta horisontell spjällrörelse eller ställa in önskad luftflödesriktning.
13I	FEEL	För att slå på/av funktionen I FEEL.
14	MUTE	För att slå på/av MUTE-funktionen.
		Långt tryck för att aktivera/avaktivera GEN-funktionen (beroende på modell).
15	MODE + TIMER	För att aktivera/avaktivera funktionen BARNSLÅS.
16	CLEAN	För att aktivera/avaktivera SELF-CLEAN-funktionen (beroende på modell).
17	FAN + MUTE or GENTLE WIND	För att aktivera/avaktivera funktionen GENTLE WIND (beroende på modell).
18	HEALTH	För att aktivera/avaktivera HÄLSA-funktionen (beroende på modell).
19	ANTI-MILDEW	För att aktivera/avaktivera ANTI-MILDEW-funktionen

Displayen och vissa funktioner på fjärrkontrollen kan variera beroende på modell.

Formen och placeringen av knappar och indikatorer kan variera beroende på modell, men deras funktion är densamma.

Enheten bekräftar korrekt mottagning av varje knapp med ett pip.

Byte av batterier

RTa bort batterilocket från baksidan av fjärrkontrollen genom att skjuta det i pilens riktning.

Sätt i batterierna enligt riktningen (+ och -) som visas på fjärrkontrollen.

Sätt tillbaka batteriluckan genom att skjuta den på plats.

• Använd 2 stycken LRO3 AAA (1,5V) batterier.
• Använd inte uppladdningsbara batterier.
• Byt ut de gamla batterierna mot nya av samma typ när displayen inte längre är läsbar.
• Släng inte batterier som osorterat kommunalt avfall.
• Insamling av sådant avfall separat för specialbehandling är nödvändigt.

För vissa modeller, varje gång du sätter i batterierna i fjärrkontrollen för första gången, kan du ställa in kontrolltypen Endast kyla eller Värme-pump. Så snart du sätter i batterierna, stäng av fjärrkontrollen och kör enligt nedan.

1. Tryck länge på MODE-knappen tills ikonen (KYLNING) blinkar för att ställa in endast kylning.
2. Tryck länge på MODE-knappen tills ikonen (HEATING) blinkar för att ställa in värmepumpstypen.

Obs: Om du sätter fjärrkontrollen i kylläge går det inte att aktivera värmefunktionen i enheter med värmepump. Om du behöver återställa, ta ut batterierna och sätt i igen.

För vissa modeller av fjärrkontrollen kan du programmera temperaturvisningen mellan °C och °F.

1. Tryck och håll in TURBO-knappen i mer än 5 sekunder för att komma till ändringsläget;
2. Tryck och håll in TURBO-knappen tills den växlar till °C och °F;
3. Släpp sedan tryckningen och vänta i 5 sekunder, funktionen kommer att väljas.

Notera:

1. Rikta fjärrkontrollen mot luftkonditioneringen.
2. Kontrollera att det inte finns några föremål mellan fjärrkontrollen och signalmottagaren i inomhusenheten.
3. Lämna aldrig fjärrkontrollen utsatt för solens strålar.
4. Håll fjärrkontrollen på ett avstånd av minst 1 m från TV:n eller andra elektriska apparater.

kYInInGSIÄGE

COOL

Kylningsfunktionen gör att luftkonditioneringen kan kyla rummet och samtidigt minska luftfuktigheten.

För att aktivera kylfunktionen (COOL), tryck på MO-DE-knappen tills kylsymbolen visas på displayen.

Med knappen UPP eller NED ställer du in en lägre temperatur än rummets.

Uppvärmningsfunktionen gör att luftkonditioneringen kan värma upp rummet.

För att aktivera värmefunktionen (HEAT), tryck på MO-DE-knappen tills värmesymbolen visas på displayen. Med knappen UPP eller NED ställer du in en temperatur som är högre än rummets.

I UPPVÄRMNING-drift kan apparaten automatiskt aktivera en avfrostningscykel, vilket är nödvändigt för att rengöra frosten på kondensorn för att återställa sin värmeväxlingsfunktion. Denna procedur varar vanligtvis i 2-10 minuter. Under avfrostning stoppar fläkten inomhusenheten. Efter avfrostning återgår den automatiskt till HEATING-läge.

FIÄkTIÄGE (InTE FIÄkT-knaPP)

FAN

Fläktläge, endast luftventilation.

För att ställa in FAN-läget, tryck på MODE tills FAN MODE visas på displayen.

Ändra driftsfläktens hastighet.

Tryck på FAN-knappen för att ställa in den löpande fläkt-hastigheten, den kan ställas in på AUTO/ MUTE/ LOW/ LOW-MID / MID/ MID-HIGH/ HIGH/ TURBO hastighet cirkulärt.

ToRRT IÄGE

DRY

Denna funktion minskar luftfuktigheten för att göra rummet mer bekvämt.

För att ställa in DRY-läget, tryck på MODE tills DRY-ikonen visas på displayen. En automatisk förinställningsfunktion aktiveras

aUTolÄGE

AUTO

Automatiskt läge.

För att ställa in AUTO-läget, tryck på MODE tills AUTO visas på displayen.

I AUTO-läge ställs körläget in automatiskt efter rumstemperaturen.

BaRnlÅSFUnkTlon

1. Tryck länge på MODE- och TIMER-knappen samtidigt för att aktivera denna funktion, och gör det igen för att avaktivera denna funktion.

2. Under denna funktion är ingen enskild knapp aktiv.

TIMER-FUnkTion ---- TIMER PÅ

TIMER

För att automatiskt slå på apparaten.

När enheten är avstängd kan du sätta TIMER PÅ.

1. Tryck på TIMER-knappen första gången för att sätta på, "CLOCK" och "HOURS" visas på fjärrkontrollens display och blinkar.
2. Tryck på eller till-knappen för att ställa in önskad timer-på-tid. Varje gång du trycker på knappen ökar/minskar tiden med en halvtimme mellan 0 och 10 timmar och med en mellan 10 och 24 timmar.
3. Tryck på TIMER-knappen andra gången för att bekräfta.
4. Efter timer-på-inställning, ställ in önskat läge (Kyl/Värme/ Auto/ Fläkt/ Torr) genom att trycka på MO-DE-knappen. Och ställ in önskad fläkthastighet genom att trycka på FAN-knappen. Och tryck på eller för att ställa in önskad driftstemperatur.

AVBRYT den genom att trycka på TIMER-knappen.

TIMER-FUnkTlon ---- TIMER oFF

TIMER

För att automatiskt stänga av apparaten.

När enheten är påslagen kan du ställa in TIMER AV.

För att ställa in tiden för automatisk avstängning, enligt nedan:

1. Kontrollera att apparaten är PÅ.
2. Tryck på TIMER-knappen första gången för att ställa in avstängningen.

Tryck UPP eller NER för att ställa in önskad timer.

1. Tryck på TIMER-knappen en gång till för att bekräfta.

AVBRYT den genom att trycka på TIMER-knappen.

Obs: All programmering bör utföras inom 5 sekunder, annars kommer inställningen att avbrytas.

SWInG FUnkTlon

Tryck på knappen SWING för att aktivera spjället. Tryck eller håll ned SWING-knapparna (som ikonerna ovan) för att placera spjälorna i olika riktningar.

Placera aldrig klaffarna manuellt, den ömtåliga mekanismen kan skadas allvarligt!

Stoppa aldrig fingrar, pinnar eller andra föremål i luftintaget eller utloppsventilerna. Sådan oavsiktlig kontakt med spänningsförande delar kan orsaka oförutsägbar skada eller personskada.

TURBo FUnkTlon

För att aktivera turbofunktionen, tryck på TURBO-knappen, så visas turboikonen på displayen. Tryck igen för att avbryta denna funktion. I KYLA/VÄRME-läge, när du väljer TURBO-funktionen, kommer apparaten att växla till lägena Quick COOL eller Quick HEAT och köra den högsta fläkthastigheten för att blåsa kraftigt luftflöde.

MUTE-FUnkTlon

MUTE

1. Tryck på MUTE-knappen för att aktivera denna funktion, och kommer att visas på fjärrkontrollens display. Gör det igen för att avaktivera den här funktionen.
2. När MUTE-funktionen körs visar fjärrkontrollen den automatiska fläkthastigheten och inomhusenheten kommer att arbeta med lägsta fläkthastighet för att känna sig tyst.
3. När du trycker på FAN/TURBO/SLEEP-knappen avbryts MUTE-funktionen. MUTE-funktionen kan inte aktiveras i torrläge.

SLEEP-FUnkTion

SLEEP

Förinställning av automatiskt driftprogram.

Tryck på SLEEP-knappen för att aktivera SLEEP-funktionen och SLEEP-ikonen visas på displayen. Tryck igen för att avbryta denna funktion.

Efter 10 timmars drift i viloläge kommer luftkonditioneringen att ändras till föregående inställningsläge.

I FEEI FUnkTlon

I FEEL

Tryck på knappen I FEEL för att aktivera funktionen, I FEEL-ikonen kommer att visas på fjärrdisplayen.

Gör det igen för att avaktivera den här funktionen.

Denna funktion gör det möjligt för fjärrkontrollen att mäta temperaturen på sin nuvarande plats och skicka denna signal till luftkonditioneringen för att optimera temperaturen runt dig och säkerställa komforten.

Den avaktiveras automatiskt 2 timmar senare.

ECo FUnkTlon

ECO

I detta läge ställer apparaten automatiskt in driften för att spara energi. Tryck på ECO-knappen, ECO-ikonen visas på displayen och apparaten körs i ECO-läge. Tryck igen för att avbryta.

Obs: ECO-funktionen är tillgänglig i både KYLA- och UP-PVÄRMNING-läge.

dISPlaY-FUnkTlon

DISPLAY

(InoMHUSdISPlaY)

Slå PÅ/AV LED-displayen på panelen.

Tryck på DISPLAY-knappen för att stänga av LED-displayen på panelen. Tryck igen för att slå på LED-displayen.

GEn-FUnkTlon

[Non-Text]

1. Slå på inomhusenheten först och tryck länge på MUTE-knappen i 3 sekunder för att aktivera.
2. Under denna funktion, tryck kort på MUTE-knappen för att välja den allmänna typen L3 - L2 - L1 - OF.
3. Välj AV och vänta 2 sekunder för att avsluta.

Viktiga överväganden

1. Luftkonditioneringen måste installeras av professionell personal och installationsmanualen används endast för professionell installationspersonal! Installationsspecifikationerna bör omfattas av våra regler för eftermarknadsservice.
2. När du fyller på det brännbara köldmediet kan alla dina oförskämda åtgärder orsaka allvarliga skador eller skador på människokroppar och föremål.
3. Ett läckagetest måste göras efter att installationen är klar.
4. Det är ett måste att göra säkerhetsinspektionen innan underhåll eller reparation av en luftkonditioneringsanläggning som använder brännbart köldmedium för att säkerställa att brandrisken reduceras till ett minimum.
5. Det är nödvändigt att använda maskinen under en kontrollerad procedur för att säkerställa att alla risker som uppstår från den brännbara gasen eller ånga under driften reduceras till ett minimum.
6. Krav på den totala vikten av det fyllda köldmediet och arean av ett rum som ska utrustas med luftkonditionering (visas som i följande tabeller GG.1 och GG.2)

Maximal laddning och erforderlig minsta golvarea

$$ m _ {1} = (4 m ^ {2}) \times L F L, m _ {2} = (2 6 m ^ {2})) \times L F L, m _ {3} = (1 3 0 m ^ {3}) \times L F L $$

Där LFL är den nedre brandfarlighetsgränsen i kg/ m³, R32 LFL is 0.038 kg/ m³.

För vitvaror med avgiftsbelopp m_1 < M = m_2 :

Maxavgiften i ett rum ska vara i enlighet med följande:

$$ m _ {\max} = 2. 5 \times (L F L) ^ {(5 / 4)} \times h _ {0} \times (A) ^ {1 / 2} $$

Den minsta golvarea Amin som krävs för att installera en apparat med kylmedelsladdning M (kg) ska vara i enlighet med följande:

$$ A _ {\min} = (M / (2. 5 \times (\mathrm{LFL}) ^ {(5 / 4)} \times) h _ {0})) ^ {2} $$

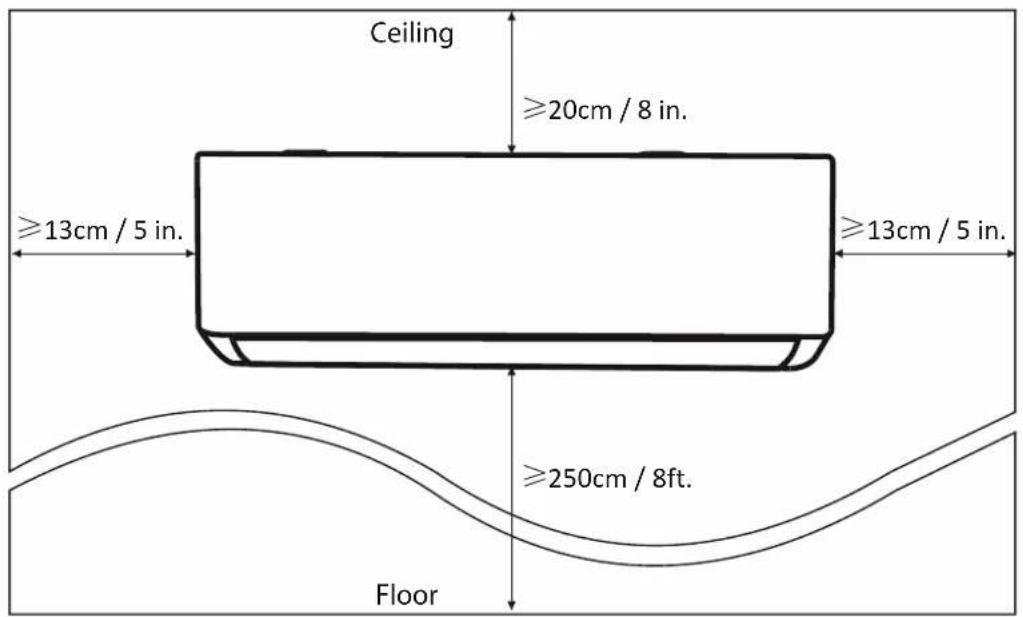

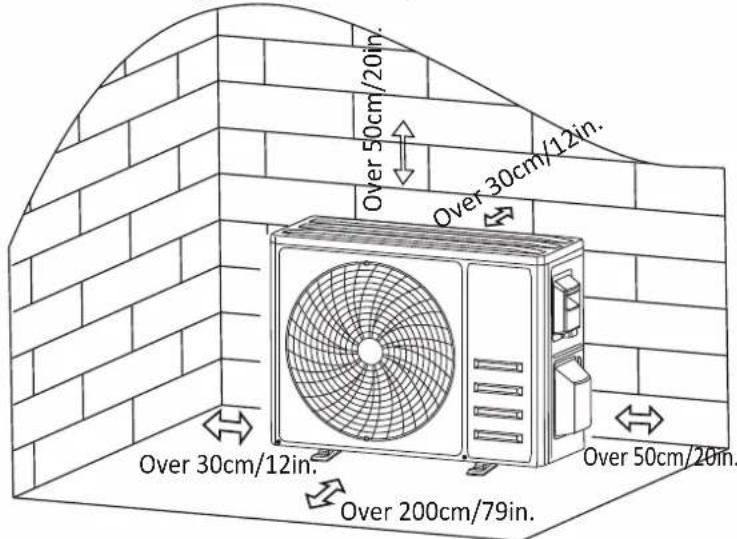

Lämplig installationsplats

Vänligen notera att:

1. Installationsplatsen bör vara väl ventilerad.
2. Platserna för installation och underhåll av en luftkonditioneringsanläggning som använder köldmedium R32 bör vara fria från öppen eld eller svetsning, rökning, torkugn eller någon annan värmekälla högre än 548 som lätt skapar öppen eld.
3. När du installerar en luftkonditionering är det nödvändigt att vidta lämpliga antistatiska åtgärder som att bära antistatiska kläder och/eller handskar.
4. Det är nödvändigt att välja en plats som är lämplig för installation eller underhåll där luftintag och -utlopp från inomhus- och utomhusenheterna inte bör omges av hinder eller nära någon värmekälla eller brännbar och/eller explosiv miljö.
5. Om inomhusenheten läcker kylmedel under installationen är det nödvändigt att omedelbart stänga av ventilen på utomhusenheten och all personal ska gå ut tills köldmediet läcker helt i 15 minuter. Om produkten är skadad är det ett måste att bära sådan skadad produkt tillbaka till underhållsstationen och det är förbjudet att svetsa köldmedieröret eller utföra andra operationer på användarens plats.
6. Det är nödvändigt att välja den plats där in- och utluften från inomhusenheten är jämn.
7. Det är nödvändigt att undvika de platser där det finns andra elektriska produkter, strömbrytare kontakter och uttag, köksskåp, sång, soffa och andra värdesaker precis under linjerna på två sidor av inomhusenheten.

Rörlängd och extra köldmedium

Inverter Models Kapacitet (Btu/h) 9K-12K 18K-24K
Rörlängd med standardladdning 5m 5m
Maximalt avstånd mellan inomhus- och utomhusenhet 25m 25m
Ytterligare kylmedelspåfyllning 15g/m 25g/m
Max. diff. i nivå mellan inomhus- och utomhusenhet 10m 10m
Typ av köldmedium	R32	R32

Momentparametrar

RÖR Storlek	Newtonmeter[N x m]	Pundkraftsfot (1bf-ft)	Kilogram-kraft-mätare (kgf-m)
1/4 (6.35)	18 - 20	24.4 - 27.1	2.4 - 2.7
3/8 (9.52)	30 - 35	40.6 - 47.4	4.1 - 4.8
1/2 (12)	45 - 50	61.0 - 67.7	6.2 - 6.9
5/8 (15.88)	60 - 65	81.3 - 88.1	8.2 - 8.9

Dedikerad distributionsenhet och kabel för luftkonditionering

Dedikerad distributionsenhet och kabel för luftkonditionering			9k	12k	18k	24k
			sectional area
Strömförsörjningskabel	N		1.5mm^2	1.5mm^2	1.5mm^2	1.5mm^2
	L		1.5mm^2	1.5mm^2	1.5mm^2	1.5mm^2
	[AYST]		1.5mm^2	1.5mm^2	1.5mm^2	1.5mm^2
Anslutningskabel	1		1.0mm^2	1.0mm^2	1.5mm^2	1.5mm^2
	N		1.0mm^2	1.0mm^2	1.5mm^2	1.5mm^2
	2		1.0mm^2	1.0mm^2	1.5mm^2	1.5mm^2
	L		1.0mm^2	1.0mm^2	1.5mm^2	1.5mm^2
	[EXHC]		1.0mm^2	1.0mm^2	1.5mm^2	1.5mm^2

Obs: Denna tabell är endast för referens, installationen ska uppfylla kraven i lokala lagar och förordningar. Obs: Denna tabell är endast för

INSTALLATION AV INOMHUSENHET

Steg 1: Välj installationsplats

1.1 Se till att installationen överensstämmer med installationens minimimätt (definierade nedan) och uppfyller den minsta och maximala anslutningsrörlängden och den maximala höjdförändringen enligt definitionen i avsnittet Systemkrav.
1.2 Luftintag och luftutlopp kommer att vara fria från hinder, vilket säkerställer korrekt luftflöde i hela rummet.
1.3 Kondensat kan lätt och säkert tömmas.
1.4 Alla anslutningar kan enkelt göras till utomhusenheten.
1.5 Inomhusenheten är utom räckhäll för barn.
1.6 En monteringsvägg som är tillräckligt stark för att motstä fyra gånger enhetens fulla vikt och vibrationer.
1.7 Filter kan lätt nás för rengöring.
1.8 Lämna tillräckligt med fritt utrymme för att tillåta åtkomst för rutinunderhåll.
1.9 Installera minst 3 m (10 fot) från antennen på TV:n eller radion. Drift av luftkonditioneringen kan störa radio- eller TV-mottagning i områden där mottagningen är svag. En förstärkare kan behövas för den berörda enheten.
1.10 Installera inte i en tvättstuga eller vid en pool på grund av den frätande miljön.
1.11 För ETL-certifieringsområde, Varning: Montera med de lågsta rörliga delarna minst 2,4 m ovanför golvet eller nivån.

2.1 Ta monteringsplattan från baksidan av inomhusenheten.
2.2 Se till att uppfylla minimikraven för installationsmått som steg 1, beroende på storleken på monteringsplattan, bestäm positionen och fäst monteringsplattan nära väggen.

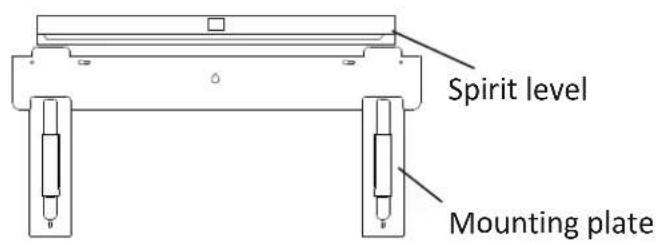

2.3 Justera monteringsplattan till horisontellt läge med ett vattenpass och markera sedan skruvhålspositionerna på väggen.
2.4 Lägg ner monteringsplattan och borra häl i de markerade positionerna med borr.
2.5 Sätt i expansionsgummipluggarna i hålen, häng sedan upp monteringsplattan och fixera den med skruvar.

(I) Se till att monteringsplattan är tillräckligt stadig och platt mot väggen efter installationen.
(II) Denna siffra som visas kan skilja sig från det faktiska objektet, ta det senare som standard.

Steg 3: Borra vägghål

Ett häl i väggen bör borras för köldmedierör, dräneringsrör och anslutningskablar.

3.1 Bestäm platsen för vägghålsbasen på monteringsplattans position.
3.2 Hålet bör ha en diameter på minst 70 mm och en liten sned vinkel för att underlätta dränering
3.3 Borra vägghålet med 70 mm kärnborr och med en liten sned vinkel lägre än inomhusänden ca 5 mm till 10 mm.
3.4 Placera vägghylsan och vägghylsan (båda är tillvalsdelar) för att skydda anslutningsdelarna.

Varning:

När du borrar vägghålet, se till att undvika kablar, VVS och andra känsliga komponenter.

Steg 4: Anslutning av köldmedierör

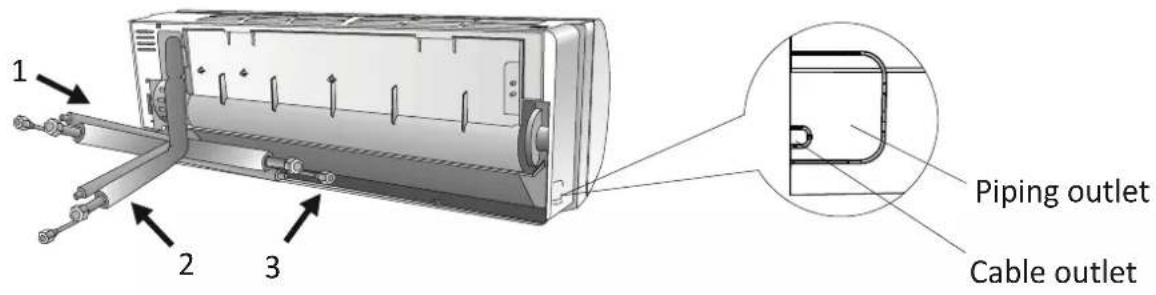

4.1 Välj lämpligt rörläge beroende på vägghålets position. Det finns tre valfria rörlägen för inomhusenheter som visas i figuren nedan: I rörläge 1 eller rörläge 3 ska ett urtag göras med hjälp av en sax för att skära av plastduken av röruttaget och kabeluttaget på motsvarande sida av inomhusenhet.

Obs: När du skär av plastduken vid utloppet ska snittet trimmas till att det blir jämnt.

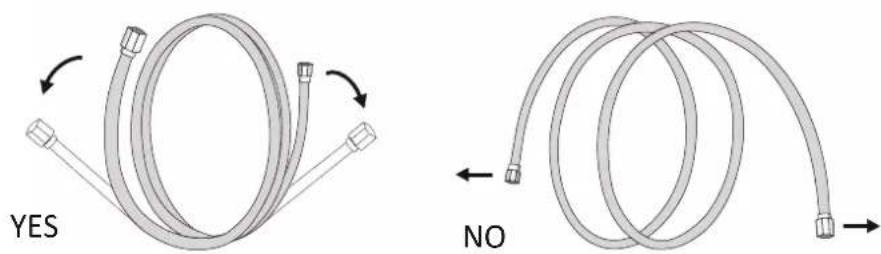

4.2 Bøjning av anslutningsrören med porten uppåt enligt bilden.

4.3 Ta av plastkäpan i rörportarna och ta bort skyddskäpan på änden av röranslutningarna.
4.4 Kontrollera om det finns något annat på anslutningsrörets port och se till att porten är ren.
4.5 Efter att ha riktat in mitten, rotera muttern på anslutningsröret för att dra åt muttern så hårt som möjligt för hand.
4.6 Använd en momentnyckel för att dra åt den enligt momentvärdena i momentkravstabellen; (Se tabellen för vridmomentkrav i avsnittet FÖRSIKTIGHETSÄTGÄRDER FÖR INSTALLATION)
4.7 Linda in fogen med isoleringsröret.

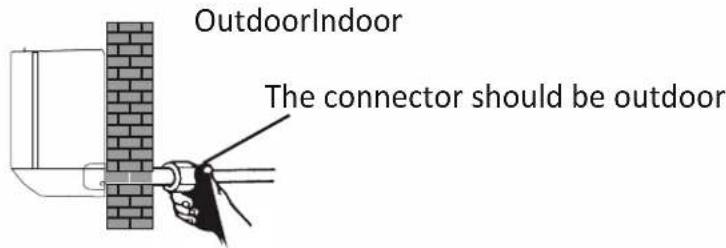

Obs: För R32-köldmedium bör anslutningen placeras utomhus.

5.1 Justera dräneringsslangen (om tillämpligt) I vissa modeller är inomhusenhetens båda sidor försedda med dräneringsportar, du kan välja en av dem för att fästa dräneringsslangen. Och anslut den oanvända avloppsporten med gummit fäst i en av portarna.

5.2 Anslut dräneringsslangen till dräneringsporten, se till att skarven är fast och att tätningseffekten är god.
5.3 Linda in fogen ordentligt med teflontejp för att säkerställa att det inte läcker. Obs: Se till att det inte finns några vridningar eller bucklor och att rören ska placeras snett nedåt för att undvika blockering, för att säkerställa korrekt dränering.

Steg 6: Anslut ledningar

6.1 Välj rätt kabelstorlek som bestäms av den maximala driftströmmen på typskylten. (Kontrollera kablarnas storlek, se avsnittet FÖRSIKTIGHETSÄTGÄRDER FÖR INSTALLATION)

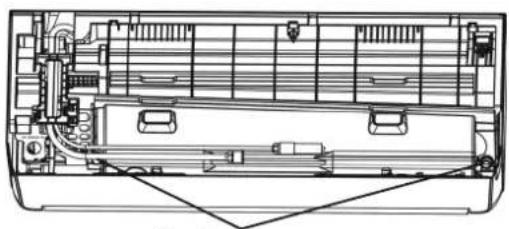

6.2 Öppna frontpanelen på inomhusenheten.

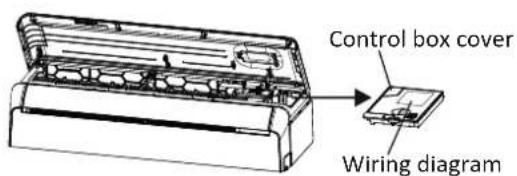

6.3 Använd en skruvmejsel, öppna locket till den elektriska kontrollboxen för att avslöja kopplingsplinten.
6.4 Skruva loss kabelklämman.
6.5 Sätt in ena änden av kabeln i kontrollboxens läge från baksidan av den högra änden av inomhusenheten.

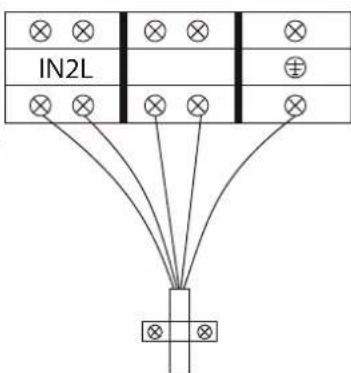

6.6 Anslut ledningarna till motsvarande terminal enligt kopplingsschemat på elkontrollboxens lock eller den högra bilden. Och se till att de är väl anslutna.
6.7 Skruva fast kabelklämman för att fästa kablarna.
6.8 Sätt tillbaka den elektriska kontrollboxens lock och frontpanelen.

To the outdoor unit

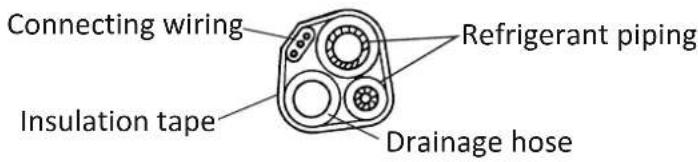

Steg 7: Linda in rör och kabel

Efter att alla köldmedierör, anslutningstrådar och dräneringsslang har installerats, för att spara utrymme, skydda och isolera dem, måste det buntas med isoleringstejp innan de förs genom vägghålet.

7.1 Ordna rören, kablarna och dräneringsslangen väl som på följande bild.

Obs: Se till att dräneringsslangen är i botten. Undvik korsning och böjning av delar.

7.2 Använd isoleringstejpen och linda in köldmedierören, anslutningsledningarna och dräneringsslangen tätt mot varandra.

8.1 För långsamt köldmedierören, anslutningstrådarna och dräneringsslangens lindade bunt genom vägghålet.
8.2 Haka fast toppen av inomhusenheten på monteringsplattan.
8.3 Tryck lätt på inomhusenhetens vänstra och högra sida, se till att inomhusenheten är ordentligt fasthakad.
8.4 Tryck ner undersidan av inomhusenheten för att snäppa fast i krokarna på monteringsplattan, och se till att den hakar fast ordentligt. Ibland, om köldmediepiporna redan var inbäddade i väggen, eller om du vill ansluta pips och ledningar på väggen, gör som nedan:

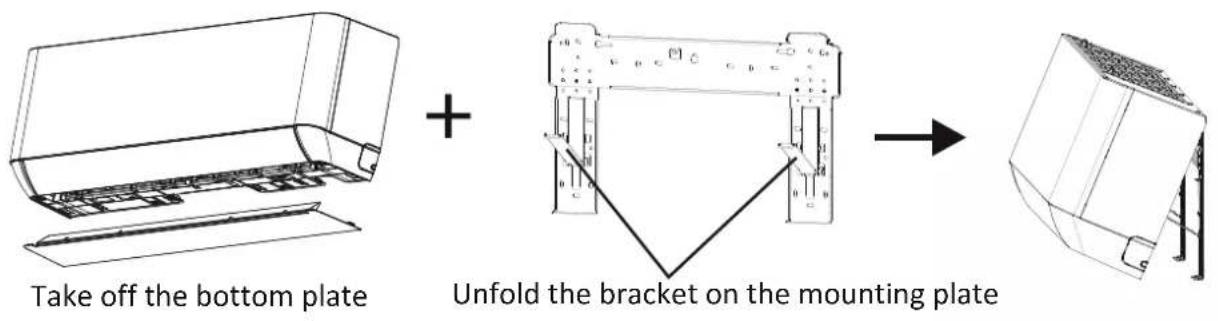

(I) Gabba båda ändarna av bottenplattan, applicera lite kraft utät för att ta bort bottenplattan.
(II) Haka fast toppen av inomhusenheten på monteringsplattan utan rör och kablar.
(III) Lyft inomhusenheten mittemot väggen, vik ut fästet på monteringsplattan och använd detta fäste för att stötta upp inomhusenheten, det kommer att finnas ett stort utrymme för drift.
(IV) Gör köldmedierören, ledningar, anslut dräneringsslangen och linda in dem som steg 4 till 7.
(V) Byt ut fästet på monteringsplattan.
(VI) Tryck ned undersidan av inomhusenheten för att snäppa fast i de nedre krokarna på monteringsplattan, och se till att den hakar fast ordentligt.
(VII) Sätt tillbaka bottenplattan på inomhusenheten

Välj en webbplats som tillåter följande:

1.1 Installera inte utomhusenheten nära värmekällor, ånga eller brandfarlig gas.
1.2 Installera inte enheten på för blåsiga eller dammiga platser.
1.3 Installera inte enheten där människor ofta passerar. Välj en plats där luftutsläppet och driftljudet inte kommer att störa grannarna.
1.4 Undvik att installera enheten där den kommer att utsättas för direkt solljus (använd annars ett skydd, om nödvändigt, som inte bör störa luftflödet).
1.5 Reservera utrymmena som visas på bilden så att luften kan cirkulera fritt.
1.6 Installera utomhusenheten på en säker och stabil plats.
1.7 Om utomhusenheten utsätts för vibrationer, placera gummifiltar på enhetens fötter.

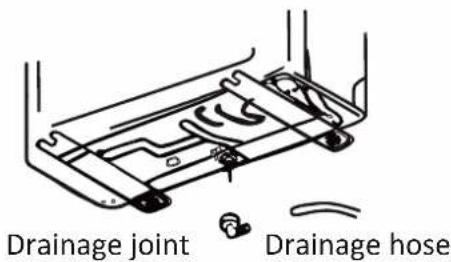

Steg 2: Installera dräneringsslangen

2.1 Detta steg endast för värmepumpsmodeller.
2.2 Sätt in dräneringsfogen i hålet i botten av utomhusenheten.
2.3 Anslut dräneringsslangen till skarven och gör anslutningen tillräckligt bra.

Steg 3: Fixa utomhusenheten

3.1 Enligt utomhusenhetens installationsmätt för att markera installationspositionen för expansionsbultar.
3.2 Borra hål och rengör betongdammet och placera bultarna.
3.3 Om tillämpligt installera 4 gummifiltar på hålet innan utomhusenheten placeras (tillval). Detta kommer att minska vibrationer och buller.
3.4 Placera utomhusenhetens bas på bultarna och de förborrade hålen.
3.5 Använd en skiftnyckel för att fästa utomhusenheten ordentligt med bultar.

Notera:

Utomhusenheten kan fästas på ett väggfäste. Följ instruktionerna från väggmonteringsfästet för att fästa väggmonteringsfästet på väggen, och fäst sedan utomhusenheten på den och håll den horisöntell.

Väggmonteringsfästet måste kunna bära upp minst 4 gånger vikten av utomhusenheten.

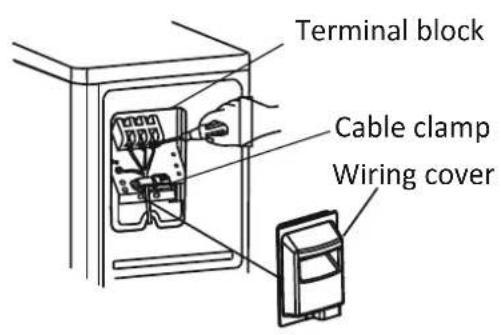

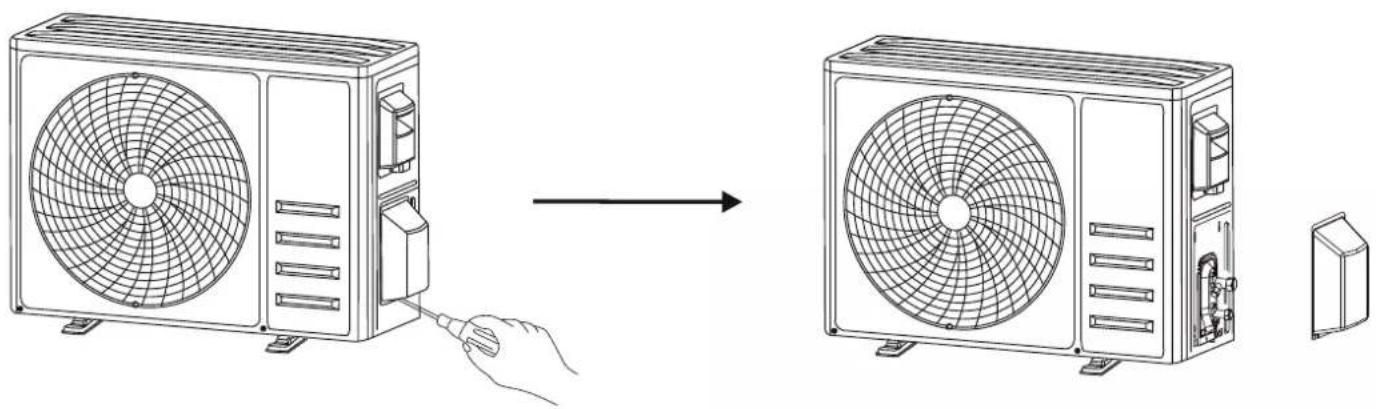

4.1 Använd en stjärnskruvmejsel för att skruva av kabelskyddet, ta tag i och tryck försiktigt ned det för att ta ner det.
4.2 Skruva loss kabelklämman och ta ner den.
4.3 Enligt kopplingsschemat som klistrats in i ledningsskyddet, anslut anslutningskablarna till motsvarande terminaler och se till att alla anslutningar sitter stadigt och säkert.
4.4 Sätt tillbaka kabelklämman och kabelkåpan.

Obs: När du ansluter kablarna till inomhus- och utomhusenheter ska strömmen brytas.

4.1 Använd en stjärnskruvmejsel för att skruva av kabelskyddet, ta tag i och tryck försiktigt ned det för att ta ner det.
4.2 Skruva loss kabelklämman och ta ner den.
4.3 Enligt kopplingsschemat som klistrats in i ledningsskyddet, anslut anslutningskablarna till motsvarande terminaler och se till att alla anslutningar sitter stadligt och säkert.
4.4 Sätt tillbaka kabelklämman och kabelkåpan.

Obs: När du ansluter kablarna till inomhus- och utomhusenheter ska strömmen brytas.

6.1 Använd en skiftnyckel för att ta ner skyddslocken från serviceporten, lågtrycksventilen och högtrycksventilen på utomhusenheten.
6.2 Anslut grenrörsmätarens tryckslang till serviceporten på utomhusenheten låg

tryckventil.

6.3 Anslut laddningsslangen från grenrörsmätaren till vakuumpumpen.
6.4 Öppna lägtrycksventilen på manometern och stäng högtrycksventilen.
6.5 Slå på vakuumpumpen för att dammsuga systemet.
6.6 Vakuumtiden bör inte vara mindre än 15 minuter, eller se till att den sammansatta mätaren visar -0,1 MPa (-76 cmHg)
6.7 Stäng lågtrycksventilen på grenrörsmätaren och stäng av vakuumet.
6.8 Håll trycket i 5 minuter, se till att den sammansatta mätarens studs inte överstiger 0,005 MPa.
6.9 Öppna lågtrycksventilen moturs i 1/4 varv med sexkantnyckel för att låta lite köldmedium fyllas i systemet, och stäng lågtrycksventilen efter 5 sekunder och ta snabbt bort tryckslangen.
6.10 Kontrollera alla inom- och utomhusförband för läckage med tvålvatten eller läckagedetektor.
6.11 Öppna lågtrycksventilen och högtrycksventilen på utomhusenheten helt med sexkantnyckel.
6.12 Sätt tillbaka skyddslocken på serviceporten, lågtrycksventilen och högtrycksventilen på utomhusenheten.
6.13 Sätt tillbaka ventilkåpan.

Inspektioner före provkörning

Gör följande kontroller innan testkörning:

Elsäkerhetsinspektion:

• Kontrollera om nätspänningen överensstämmer med specifikationen.
• Kontrollera om det finns någon fel eller saknad anslutning mellan kraftledningar, signalledning och jordledningar.
• Kontrollera om jordmotståndet och isolationsmotståndet uppfyller kraven.

Installationssäkerhetsinspektion:

• Bekräfta dräneringsrörets riktning och jämnhet.
• Bekräfta att skarven på köldmedieröret är helt installerad.
• Bekräfta säkerheten för utomhusenhet, monteringsplatta och inomhusenhetsinstallation.
• Kontrollera att ventilerna är helt öppna.
• Kontrollera att det inte finns nägra främmande föremål eller verktyg kvar inuti enheten.
• Komplett installation av inomhusenhetens luftintagsgaller och panel.

Detektering av köldmedieläckage:

- Rörskarven, anslutningen till utomhusenhetens två ventiler, ventilsliden, svetsporten etc. där läckage kan uppstå.

• Skumdetekteringsmetod: Applicera tvålvatten eller skum jämnt på de delar där läckage kan uppstå, och observera om bubblor uppstår eller inte, om inte, indikerar det att läckagedetekteringsresultatet är säkert.
• Läckdetektormetod: Använd en professionell läckagedetektor och läs bruksanvisningen, detektera vid den position där läckage kan uppstå.
• Läckagedetekteringens varaktighet, för varje position bör vara i 3 minuter eller mer: Om testresultatet visar att det finns läckage ska, muttern drås åt och testas igen tills det inte finns något läckage; Efter att läckagedetekteringen är klar, linda in den exponerade röraflutningen på inomhusenheten med värmeisoleringsmaterial och lindå med isoleringstejp.

1. Slä på strömförsörjningen.
2. Tryck på ON/OFF-knappen på fjärrkontrollen för att slå på luftkonditioneringen.
3. Tryck på Mode-knappen för att växla mellan lägena COOL och HEAT.
   I varje läge ställ in enligt nedan:
   COOL-Ställ in den lägsta temperaturen
   HEAT-Ställ in den högsta temperaturen
4. Kör cirka 8 minuter i varje läge och kontrollera att alla funktioner fungerar korrekt och svarar på fjärrkontrollen. Funktionskontroll som rekommenderas:
   4.1 Om utloppsluftens temperatur reagerar på kyl- och värmeläge
   4.2 Om vattnet rinner ut ordentligt från dräneringsslangen
   4.3 Om gallret och deflektorerna (tillval) roterar ordentligt
5. Observera luftkonditioneringens testkörningstillständ i minst 30 minuter.
6. Efter framgångsrik testkörning, återgå till normal inställning och tryck på ON/OFF-knappen på fjärrkontrollen för att stänga av enheten.
7. Informera användaren att läsa den här bruksanvisningen noggrant före användning, och visa för användaren hur man använder luftkonditioneringen, nödvändig kunskap för service och underhåll och påmlinnelsen om förvaring av tillbehör.
   Notera:

Om omgivningstemperaturen är över intervallet, se avsnittet DRIFTINSTRUKTIONER, och den kan inte köra KYL- eller HEAT-läge, lyft upp frontpanelen och hänvisa till nödknappens funktion för att köra COOL- och HEAT-läge.

UNDERHÅLL

VaRnInG:

• Vid rengöring måste du stänga av maskinen och stänga av strömförsörjningen i mer än 5 minuter.
• Under inga omständigheter får luftkonditioneringen spolas med vatten.
• Efter att du tagit bort filterskärmen, rör inte vid flänsarna på inomhusenheten för att undvika repor.

- Flyktig vätska (t.ex. thinner eller bensin) kommer att skada luftkonditioneringen, så använd endast en mjuk torr trasa eller våt trasa doppad med neutralt rengöringsmedel för att rengöra luftkonditioneringen.

- Var uppmärksam på att rengöra filtersilen regelbundet för att undvika dammtäckning som påverkar filtersileffekten. När arbetsmiljön är dammig bör rengöringsfrekvensen ökas på lämpligt sätt.

Rengör enheten:

• Vrid den torr Torka försiktigt av enhetens yta
- Tips: Torka ofta för att hålla luftkonditioneringen ren och ser bra ut.

Demontering och montering av filter:

• Ta tag i det upphöjda handtaget på filtret för hand och dra sedan ut filtret i den riktning som avviker från enheten så att filtrets övre kant separeras från enheten. Filtret kan tas bort genom att lyfta filtret uppåt.
• När du installerar filtret, sätt först in den nedre änden av filtersilen i motsvarande position på enheten och tryck sedan ihop den övre änden av filtret till motsvarande bucklande läge på enhetens kropp.

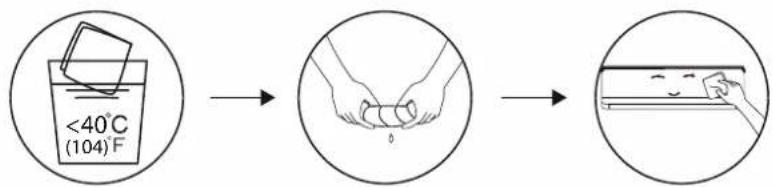

Rengör filtret:

1. Ta ut filtret från enheten
2. Rengör filtret med tvålvatten och lufttorka det
3. Byt ut filtret

• Lossa först knappen på mitten av gallret och böj spjället utåt för att ta ut det.
• Ta sedan tag i båda sidorna av bottenplattan och tryck nedåt för att ta ner bottenplättan.
• Slutligen lossar du spännet på deflektorenheten med tummen och tar ut det.
• Torka av luftkanalen och fläkten med en ren och urvriden våt trasa.
• Rengör de borttagna delarna med tvålvatten och lufttorka dem.
• Efter rengöring, återställ de borttagna delarna i tur och ordning.

Service och underhåll:

• När luftkonditioneringen inte används under en längre tid, gör följande arbete: Ta ut batterierna från fjärrkontrollen och koppla bort strömförsörjningen till luftkonditioneringen.
• När den börjar användas efter långvarig avstängning:
• Rengör enheten och filtersilen;
• Kontrollera om det finns hinder vid luftintaget och -utloppet på inomhus- och utomhusenheter;
• Kontrollera om avloppsröret är fritt; Sätt i batterierna i fjärrkontrollen och kontrollera om strömmen är på.

FELSÖKNING

Apparaten fungerar inte

• Strömavbrott/kontakt utdragen.
• Skadad fläktmotor för inomhus/utomhusenhet.
  • Defekt kompressor termomagnetisk brytare.
• Felaktig skyddsanordning eller säkringar.
• Lösa anslutningar eller stickpropp utdragen.
• Ibland slutar den att fungera för att skydda apparaten.
• Spänning högre eller lägre än spänningsområdet.
• Aktiv TIMER-ON-funktion.
• Skadat elektroniskt styrkort.

Konstig lukt

- Smutsigt luftfilter.

Ljud från rinnande vatten

- Äterflöde av vätska i köldmediecirkulationen.

En fin dimma kommer från luftutloppet

- Detta inträffar när luften i rummet blir mycket kall, till exempel i lägena KYLNING eller AVFUKTNING/TORKNING.

Ett konstigt ljud kan höras

- Detta ljud skapas av expansion eller sammandragning av frontpanelen på grund av temperaturvariationer och indikerar inte något problem.

Otilräckligt luftflöde, antingen varmt eller kallt

• Olämplig temperaturinställning.
• Blockerade luftkonditioneringsintag och utlopp.
• Smutsigt luftfilter.
• Fläkthastighet inställd på minimum.
• Andra värmekällor i rummet.
• Inget köldmedium.

Apparaten svarar inte på kommandon

• Fjärrkontrollen är inte tillräckligt nära inomhusenheten.
• Batterierna i fjärrkontrollen måste bytas ut.
• Hinder mellan fjärrkontroll och signalmottagare i inomhusenhet.

Displayen är avstängd

Stäng omedelbart av luftkonditioneringen och stäng av strömförsörjningen i händelse av:

• Konstiga ljud under drift.
  • Defekt elektroniskt styrkort.
• Felaktiga säkringar eller brytare.
• Spraya vatten eller föremål inuti apparaten.
• Överhettade kablar eller kontakter.
• Mycket starka lukter kommer från apparaten.

Felkod på displayen

Display	Felbeskrivning
E1	Fel inomhustemperaturgivare
E2	Fel inomhusrörtemperaturgivare
E3	Uterörstemperaturgivare fel
E4	Köldmediesystem läcker eller fel
E6	Fel på fläktmotorn inomhus
E7	Fel på sensorn för utomhustemperatur
E0	Kommunikationsfel inomhus och utomhus
E8	Utetemperaturgivare fel
E9	Utomhus IPM-modulfel
EA	Utomhusström upptäcker fel
EE	Utomhus PCB EEPROM fel
EF	Utomhusfläktmotorfel
EH	Utomhussugtemperaturgivare fel

WIFI-INSTÄLLNING

Skanna QR-koden nedan för de senaste anvisningarna om att konfigurera WiFi och Smart Home-styrning för din enhet. Med WiFi-styrning kan du använda din enhet direkt från din smartphone.

Sisällysluettelo

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.

YMPÄRISTÖNÄKÖKOHDAT

PAKKAUS
