TH1CER 60 - Spis Thermex - Gratis bruksanvisning och manual

Produkttyp	Fristående spis
Märke	Thermex
Modell	TH1CER 60
Bredd	60 cm
Höjd	85-90 cm (justerbar)
Djup	60 cm
Vikt	Cirka 50 kg
Strömförsörjning	230 V / 50 Hz
Total effekt	Cirka 10 kW
Hälltyp	Gas eller elektrisk (beroende på variant)
Antal brännare/zoner	4
Ugnstyp	Elektrisk fläktassisterad
Ugnskapacitet	Cirka 60 L
Ugnsfunktioner	Grädda, grilla, fläkt, avfrostning
Kontrolltyp	Reglage + timer
Rengöringsmetod	Torka med fuktig trasa; undvik slipande rengöringsmedel
Säkerhetsfunktioner	Flamövervakning (häll), ugnsdörrlås, överhettningsskydd
Tillgång på reservdelar	Kontakta Thermex servicecenter för äkta delar
Reparerbarhet	Kan repareras av kvalificerad tekniker; utbytbara delar (värmeelement, reglage, etc.)
Garanti	2 år (kontrollera lokala bestämmelser)

Vanliga frågor - TH1CER 60 Thermex

Hur installerar jag TH1CER 60-spisen?

Installationen måste utföras av en kvalificerad tekniker. Se till att korrekt elektrisk anslutning (230 V / 50 Hz) och tillräcklig ventilation finns. Följ installationsmanualen som medföljer spisen.

Kan jag använda ugnen och hällen samtidigt?

Ja, ugnen och hällen kan användas samtidigt, men var uppmärksam på den totala effektbelastningen för att undvika att slå ut säkringen.

Hur rengör jag hällen?

För gashällar, ta bort galler och brännarlock, tvätta med varmt såpvatten. För elektriska hällar, använd en fuktig trasa och en skrapa för envisa rester. Undvik slipande rengöringsmedel.

Vad ska jag göra om ugnen inte blir varm?

Kontrollera att ugnen är korrekt inställd och att timern inte är aktiv. Se till att strömförsörjningen är på. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Hur byter jag ugnslampan?

Koppla bort spisen från strömmen. Ta bort glaskåpan och byt ut lampan mot en ny av samma typ (vanligtvis 40W, G9). Sätt tillbaka och återanslut.

Är spisen gas eller elektrisk?

Modellen TH1CER 60 kan finnas i både gas- och elektriska versioner. Kontrollera typskylten på baksidan av spisen för att bekräfta.

Hur ställer jag in timern?

Vrid timerreglaget till önskad tillagningstid. Ugnen stängs automatiskt av när tiden har gått ut. Använd timerfunktionen för precis tillagning.

Vilka säkerhetsfunktioner har spisen?

Spisen har en flamövervakning på hällen som stänger av gasen om lågan slocknar, och ett ugnsdörrlås som förhindrar öppning vid höga temperaturer.

Var hittar jag reservdelar?

Kontakta ditt lokala Thermex servicecenter eller auktoriserad återförsäljare. Beställ äkta reservdelar med modellnumret TH1CER 60.

Hur tinar jag mat i ugnen?

Välj avfrostningsfunktionen (vanligtvis en fläkt-inställning) och placera maten på ett galler. Överskrid inte rekommenderad vikt för avfrostning.

BRUKSANVISNING TH1CER 60 Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Boost kan avbrytes när som helst ved å velge en annen hastighet.

Bruke läsefunksjonen:

Trykk på läseikonet for å läse kontrollpanelet. Kontrollpanelet kan läses opp igjen ved å trykke på läseikonet i 3 sekunder. PÅ/AV er fortsatt aktiv selv när läsefunksjonen er aktiv.

Kokeplate timer

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Ansluta enheten till elnätet 26

Drift av enheten 27

Städning och underhåll 29

Service

30

ALLMÄN WARNING

• Hällen har utvecklats och tillverkats i enlighet med DS/EN 60335-1.
• Denna produkt är endast avsedd för användning i privata hem, om den används för andra ändamål upphör rätten att klaga.
• All installation ska utföras av en kvalificerad tekniker i enlighet med instruktioner från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex frånsäger sig allt ansvar för skador till följd av felaktig installation, montering, användning eller felaktiga inställningar.

• Kontrollera omedelbart efter mottagandet av enheten för transportskador, fel och defekter.
• Transportskador anmäls omedelbart vid mottagandet till transportföretaget och Thermex.
• Fel och defekter ska anmälas till Thermex inom 8 dagar från mottagandet, och senast före installation/idrifttagning.

.

• Förvara inte magnetiserbara föremål, t ex kreditkort, miniräknare och disketter nära en het spis, eftersom de kan skadas.
• Personer med pacemaker bör tänka på att i omedelbar närhet av en påslagen induktionshäll uppstår ett magnetfält som kan kan påverka pacemakern. Vid tveksamhet bör du kontakta din läkare.
• Vid skrotning av en håll bör du se till att kapa alla kablar rakt inuti hållen så att det inte kan vara en fara för
• barn. Var noga med att ta produkten till en auktoriserad återvinningsstation för att säkerställa en miljöriktig kassering. Tänk också på att produkten kan innehålla delar som kan återanvändas.
• Försök ALDRIG släcka en eld med vatten. Stäng istället av hållen och kväv elden, t.ex. med lock eller brandfilt.
• Plåten ska vara extra skyddad (jordad) jfr Strömföreskrifterna. Tillverkaren/importören kan inte hållas ansvarig för skador orsakade av en saknad eller skadad jordanslutning.
• Låt aldrig barn leka med hällen eller använda den utan uppsikt av vuxen.
• Glöm inte att en kokzon blir väldigt varm vid användning och att

den även är varm en tid efter att den stängts av. Lämna därför aldrig en kastrull eller kastrull som innehåller het olja/hett fett på kokzonen utan att hålla ett öga på den.

• Lämna aldrig hällen utan uppsikt när du arbetar med fett eller olja. Överhettat fett eller olja kan självantända och sätta eld på motorhuven.
• Brandrisk! Om fett eller olja börjar brinna, försök aldrig släcka elden med vatten. Elden ska kvävas med en trasa eller med skum från en brandsläckare.
• Den övre plattan på din nya håll är gjord av glaskeramik. Den är väldigt stark, men kan gå sönder om du t.ex. släpp spetsiga eller vassa föremål på den.
• En induktionshäll får inte installeras ovanför en ugn som inte har kylfläkt.
• Om plattan är installerad ovanför en pyrolysugn får den inte användas under pyrolysrengöringen av ugnen.
• En möjligen lådan direkt under hällen får inte innehålla brandfarliga föremål, såsom sprayflaskor.
• Hällen får inte installeras ovanför diskmaskiner, tvättmaskiner, torktumlare eller kylskåp, eftersom den ganska höga strålningsvärmen från hållen kan skada dessa produkter.

INSTALLATION

Montering och installation bör endast utföras av kvalificerad personal som är bekant med gällande byggregler.

Se till att följande innan installationen påbörjas:

• Ytan/bordsskivan där enheten ska monteras ska vara horisontell och ha tillräckligt med utrymme.
• Ytan/bordsskivan är tillräckligt motständskraftig mot värme.
• Om enheten monteras ovanför en ugn måste ugnen ha inbyggd kylfläkt eller vara isolerad.
• Installationen måste följa gällande regler och standarder för installation, samt utrymmeskraven runt enheten.
  • Om det finns några tvivel om det tillämpliga byggnadselementet, rekommenderas det att konsultera de lokala myndigheterna.
• Använd alltid värmebeständiga rengöringsmedel på och runt enheten.

Plats för enheten:

Klipp ut hålet i bordsskivan enligt de storlekar som visas på ritningen.

För installation och användning av hällen bör det finnas minst 50 mm utrymme runt hålet. Detta för att skydda bordsskivans material från enhetens höga värme.

Se till att hållen är väl ventilerad och att luftintag och luftutlopp inte är blockerade. Se till att hållen är i gott skick. Enligt nedanstående.

Om hällen installeras ovanför en ugn måste ugnen ha en inbyggd kylfläkt.

Installationen måste uppfylla alla frigångskrav och tillämpliga standarder och föreskrifter.

Montera fästena på sidan av enheten enligt bilden. Beslagen säkerställer en tät passform och enheten sitter stabilt i hålet.

Aggregatet monteras i hålet i bordsskivan och trycks lätt ned så att en tät kontakt säkerställs.

Om enheten monteras ovanför skåp eller lådor bör en värmeskyddande barriär monteras mellan enhetens undersida och skåp/låda.

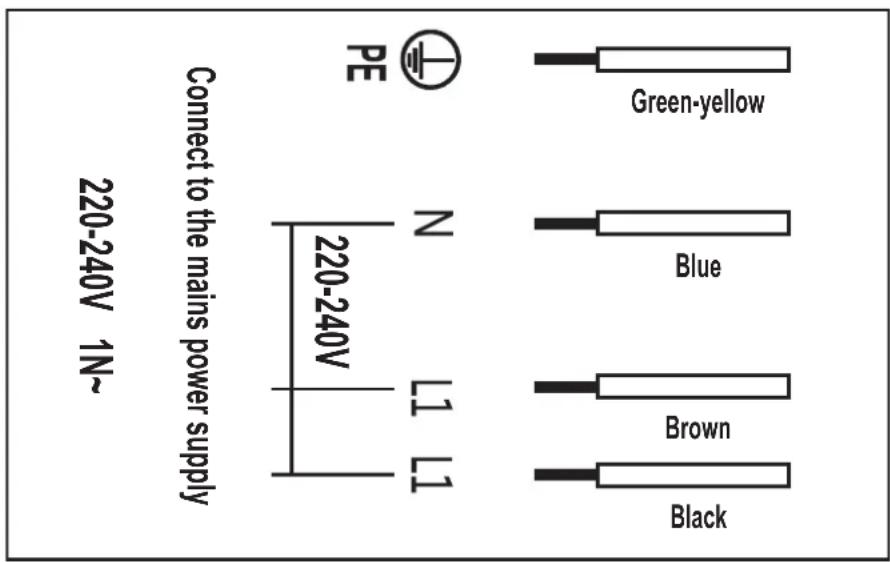

Anslutning bör endast utföras av kvalificerad personal som är bekant med tillämplig byggnadsdel. Före anslutning bör det säkerställas att elnätet som enheten ska anslutas till är lämpligt för ändamålet och uppfyller kraven:

• Kontrollera att elnätet är lämpligt för enhetens strömförbrukning.
• Nätspänningen måste matcha de värden som anges på enhetens märkskylt.
• Nätkabeln måste vara lämplig för den belastning som anges på enhetens märkskylt.
• Strömförsörjningskabeln måste vara fri från omgivande heta kroppar.

Tryck på ON/OFF-knappen för att aktivera hållen. Alla indikatorer visar nu "-"

Ställ en kastrull/panna på önskad kokzon. Se till att ytan på hällen och undersidan av grytan/panna är rena och torra.

Tryck på kokzonsväljaren och indikatorn bredvid den börjar blinka.

Välj önskad värmeinställning med + och -

Om en värmeinställning inte väljs inom 1 minut stängs hällen av automatiskt.

Efter avslutad användning av hällen kommer det att finnas överskottsvärme.

När "H"-ikonen visas betyder det att kokzonen fortfarande är varm. När kokzonen har svalnat till en säker temperatur, stängs "H" av igen.

Aktivera boostfunktionen genom att trycka på "b". Boost ger en betydande tillfällig ökning av värmeeffektiviteten i kokzonen.

Boost kan avbrytas när som helst genom att välja en annan hastighet.

Använda låsfunktionen:

Tryck på låsikonen för att låsa kontrollpanelen. Kontrollpanelen kan låsas upp igen genom att trycka på låsikonen i 3 sekunder. ON/OFF är fortfarande aktiv även när låsfunktionen är aktiv.

Hob timmar

Tryck på kokzonsväljaren för den kokplatta för vilken timern önskas.
“0” visas nu i displayen.
Ställ in önskad tid i minuter med + och -. De två siffrorna måste anges individuellt. När den första siffran är vald trycks timern igen och den andra siffran kan nu väljas.	03
Timrarna kan avbrytas när som helst genom att följa proceduren för spishällstimer från början och ställa in tiden på “0”.När tiden är ute, stäng av hällen.

wrong

wrong

right

wrong

wrong

• Ytor och glasskiva rengörs med en fuktig trasa med diskmedel.
• Lackade ytor rengörs med en fuktig trasa med sulfo/rengöringsmedel. Använd ALDRIG slipmedel.

Vad? Hur Vlgtigt!
Vardagssmuts på glas (fingerav-tryck, märken, matfläckar eller icke-sockerhaltiga spill-overs på glaset)	1. Stäng av strömmen till hällen.2. Applicera en värmeplatta medan glaset fortfarande är varmt (men inte varmt!)3. Skölj och torka med en ren trasa eller pappershandduk.4. Slå på strömmen till spisen igen.	·När strömmen till hällen stängs av kommer det att visas en "ingen het yta", men kokzonen kan fortfarande vara varm!·Kraftfulla skurmaskiner, vissa nylon-skrubber och hårda/slipande rengöringsmedel kan repa glaset. Läs alltid etiketten för att kontrollera om din rengörings- eller skurmaskin är lämplig.·Lämna aldrig rengöringsrester på hällen: glaset kan bli fläckigt.
Överkoka, smält och varmt socker-haltigt spill på glaset	Ta bort dessa omedelbart med en fisk-skärare, palettkniv eller rakbladsskrapa lämplig för induktionsglashällar, men se upp för varma kokzonsytor:1. Stäng av strömmen till hällen vid väg-gen.2. Häll bladet eller redskapet i en 30° vinkel och skrapa smutsen eller spill på ett svalt område på hällen.3. Rengör smutsen eller spill med en disktrasa eller pappershandduk.4. Följ steg 2 till 4 för 'Vardagssmuts på glas' ovan.	·Ta bort fläckar från smältor och socker-haltiga livsmedel eller spill så snart som möjligt. Om de lämnas att svalna på glaset kan de vara svåra att ta bort eller till och med skada glasytan permanent.·Skärrisk: När säkerhetskåpan är indra-gen är bladet på en skrapa knivskarpt. Använd med extrem försiktighet och förvara alltid säkert och utom räckhäll för barn.
Spill på touchkon-trollen	1. Stäng av strömmen till hällen.2. Absorbera spill.3. Torka av pekkontrollområdet med en ren fuktig svamp eller trasa.4. Torka området helt med en pappers-handduk.5. Slå på strömmen till hällen igen.	Hällen kan pipa på och av sig själv och pekknapparna kanske inte fungerar när det finns vätska på dem. Se till att torka pekkontrollområdet torrt innan du sätter på hällen igen.

SERVICE

Innan du felanmäler din produkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din produkt.
• Förklaring av funktioner på din produkt.
• Serviceanmodan under reklamationsrätten på din produkt.

Försök alltid innan serviceanmodan under reklamationsrätten på dit produkten att bryta strömmen fram i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram i en timma. Om produktet fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av produkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

Emballaget skall slängas enligt gällande regler för avfallshantering.

SKROTNING AV PRODUKTEN

Symbolen på produktens typskylt eller medföljande dokumentation anger att denna produkt inte får slängas som hushållsavfall, utan skall lämnas på närmaste återvinningscentral som tar emot uttjänade hushållsmaskiner.
