Tipo de producto	Cocina independiente
Marca	Thermex
Modelo	TH1CER 60
Ancho	60 cm
Altura	85-90 cm (ajustable)
Profundidad	60 cm
Peso	Aprox. 50 kg
Alimentación eléctrica	230 V / 50 Hz
Potencia total	Aprox. 10 kW
Tipo de placa	Gas o eléctrica (depende de la variante)
Número de quemadores/zonas	4
Tipo de horno	Eléctrico con ventilador
Capacidad del horno	Aprox. 60 L
Funciones del horno	Hornear, grill, ventilador, descongelar
Tipo de control	Perillas + temporizador
Método de limpieza	Limpiar con paño húmedo; evitar limpiadores abrasivos
Características de seguridad	Dispositivo de fallo de llama (placa), bloqueo de puerta del horno, protección contra sobrecalentamiento
Disponibilidad de repuestos	Contacte al centro de servicio de Thermex para repuestos originales
Reparabilidad	Reparable por técnico calificado; piezas reemplazables (elementos calefactores, perillas, etc.)
Garantía	2 años (consulte las regulaciones locales)

Preguntas frecuentes - TH1CER 60 Thermex

¿Cómo instalo la cocina TH1CER 60?

La instalación debe ser realizada por un técnico calificado. Asegure una conexión eléctrica adecuada (230 V / 50 Hz) y una ventilación adecuada. Siga el manual de instalación incluido con la cocina.

¿Puedo usar el horno y la placa simultáneamente?

Sí, el horno y la placa pueden funcionar al mismo tiempo, pero tenga en cuenta la carga total de potencia para evitar que salte el disyuntor.

¿Cómo limpio la placa?

Para placas de gas, retire los soportes de las ollas y las tapas de los quemadores, lave con agua tibia y jabón. Para placas eléctricas, use un paño húmedo y un raspador para residuos difíciles. Evite limpiadores abrasivos.

¿Qué debo hacer si el horno no calienta?

Verifique que el horno esté configurado correctamente y que el temporizador no esté activo. Asegúrese de que la alimentación eléctrica esté encendida. Si el problema persiste, contacte a un técnico calificado.

¿Cómo reemplazo la bombilla del horno?

Desconecte la cocina de la corriente. Retire la cubierta de vidrio y reemplace la bombilla por una nueva del mismo tipo (generalmente 40W, G9). Vuelva a armar y reconecte.

¿La cocina es a gas o eléctrica?

El modelo TH1CER 60 puede estar disponible en versiones de gas y eléctrica. Verifique la etiqueta de tipo en la parte posterior de la cocina para confirmar.

¿Cómo configuro el temporizador?

Gire la perilla del temporizador al tiempo de cocción deseado. El horno se apagará automáticamente cuando termine el tiempo. Use la función de temporizador para una cocción precisa.

¿Qué características de seguridad tiene la cocina?

La cocina incluye un dispositivo de fallo de llama en la placa que corta el gas si la llama se apaga, y un bloqueo de puerta del horno para evitar la apertura durante altas temperaturas.

¿Dónde puedo encontrar repuestos?

Contacte a su centro de servicio local de Thermex o distribuidor autorizado. Solicite repuestos originales usando el número de modelo TH1CER 60.

¿Cómo descongelo alimentos en el horno?

Seleccione la función de descongelación (generalmente una configuración solo de ventilador) y coloque los alimentos en una rejilla. No exceda el peso recomendado para descongelar.

MANUAL DE USUARIO TH1CER 60 Thermex

Más información ■ Further Information

Conexión del dispositivo a la red eléctrica 45

Funcionamiento del dispositivo 46

Limpieza y mantenimiento 48

Servicio

49

ADVERTENCIA GENERAL

• La campana y la placa se desarrollan y fabrican de acuerdo con DS / EN 60335-1.
• Este producto solo está diseñado para su uso en hogares privados si se utiliza para otros fines, pierde la garantía.
• Toda la instalación debe ser realizada por un técnico capacitado profesionalmente de acuerdo con las instrucciones de Thermex Scandinavia A / S (Thermex) y la legislación aplicable.
• Thermex se exime de cualquier responsabilidad por los daños que se hayan producido como resultado de una instalación, instalación, uso incorrectos o ajustes incorrectos.

ANTES DEL MONTAJE/PUESTA EN MARCHA

• Inmediatamente después de recibirla, compruebe la unidad en busca de daños de transporte, errores y defectos.
• Los daños de transporte se informan inmediatamente después de la recepción a la empresa de transporte y Thermex.
• Las fallas y los defectos deben informarse a Thermex dentro de los 8 días posteriores a la recepción y, a más tardar, antes de la instalación/puesta en marcha.
• No guarde objetos magnetizables, por ejemplo, tarjetas de crédito, calculadoras y disquetes, cerca de una placa caliente, ya que pueden dañarse.
• Las personas con marcapasos deben tener en cuenta que en las inmediaciones de una placa de inducción encendida surge un campo magnético que puede puede afectar al marcapasos. En caso de duda, debe consultar a su médico.
• Al desguazar una placa, debe asegurarse de cortar todos los cables justo dentro de la placa para que no pueda ser un peligro para
• niños. Asegúrese de llevar el producto a un centro de reciclaje autorizado para asegurar una eliminación ambientalmente correcta. Considere también que el producto puede contener piezas que pueden ser reutilizadas.
• NUNCA intente apagar un fuego con agua. En su lugar, apague la placa y sofoque el fuego, p. con tapa o manta ignífuga.
• La placa debe estar extra protegida (puesta a tierra) véase las Regulaciones de Alta Corriente. El fabricante/importador no se hace

responsable de los daños causados por una conexión a tierra faltante o dañada.

• Nunca deje que los niños jueguen con la placa ni la utilicen sin la supervisión de un adulto.
• No olvide que una zona de cocción se calienta mucho durante el uso y que también permanece caliente durante algún tiempo después de apagarla. Por lo tanto, nunca deje una olla o sartén con aceite caliente/grasa caliente sobre la zona de cocción sin vigilarla.
• Nunca deje la placa sin vigilancia cuando trabaje con grasa o aceite. La grasa o el aceite sobrecalentados pueden autoencenderse y prender fuego a la campana.
• ¡Peligro de incendio! Si la grasa o el aceite comienzan a arder, nunca intente apagar el fuego con agua. El fuego debe sofocarse con un paño o con espuma de un extintor.
• La placa superior de su nueva placa está hecha de vitrocerámica. Es muy fuerte, pero puede romperse si, p. dejar caer objetos puntiagudos o afilados sobre él.
• No se debe instalar una placa de inducción encima de un horno que no tenga ventilador de refrigeración.
• Si la placa se instala encima de un horno de pirólisis, no debe utilizarse durante la limpieza por pirólisis del horno.
• posiblemente el cajón directamente debajo de la encimera no debe contener objetos inflamables, como botellas de spray.
• La placa no debe instalarse encima de lavavajillas, lavadoras, secadoras o frigoríficos, ya que el calor radiante bastante alto de la placa podría dañar dichos productos.

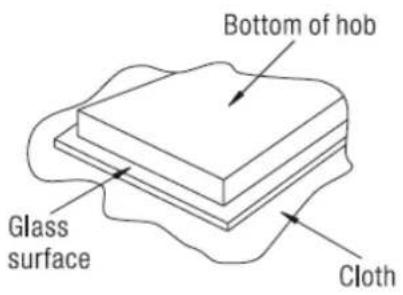

ASAMBLEA

El montaje y la instalación solo deben ser realizados por personal cualificado que esté familiarizado con las normas de construcción aplicables.

Asegúrese de lo siguiente antes de que comience la instalación:

• La superficie/superficie de la mesa donde se montará la unidad debe estar horizontal y tener suficiente espacio.
• La superficie/superficie de la mesa es suficientemente resistente al calor.
• Si la unidad se monta encima de un horno, el horno debe tener un ventilador de refrigeración incorporado o estar aislado.
  • La instalación debe cumplir con las reglas y normas aplicables para la instalación, así como con los requisitos de espacio alrededor de la unidad.
• Si existe alguna duda sobre el elemento de construcción aplicable, se recomienda consultar a las autoridades locales.
• Siempre use agentes de limpieza resistentes al calor en y alrededor de la unidad.

Ubicación del dispositivo:

Recorte el orificio en la superficie de la mesa de acuerdo con los tamaños que se muestran en el dibujo.

Para la instalación y el uso de la placa, debe haber al menos 50 mm de espacio alrededor del orificio. Esto es para proteger el material de la superficie de la mesa del alto calor de la unidad.

Asegúrese de que la placa esté bien ventilada y que la entrada y salida de aire no estén bloqueadas. Asegúrese de que la placa esté en buen estado de funcionamiento. Como se muestra abajo.

Si la placa se instala encima de un horno, el horno debe tener un ventilador de refrigeración incorporado.

La instalación debe cumplir con todos los requisitos de espacio libre y las normas y reglamentos aplicables.

Coloque los soportes en el costado de la unidad como se muestra en la ilustración. Los accesorios aseguran un ajuste perfecto y la unidad se asienta de manera estable en el orificio.

La unidad se monta en el orificio de la superficie de la mesa y se presiona ligeramente hacia abajo para garantizar un contacto firme.

Si la unidad se monta encima de armarios o cajones, debe instalarse una barrera de protección contra el calor entre la parte inferior de la unidad y el armario/cajón.

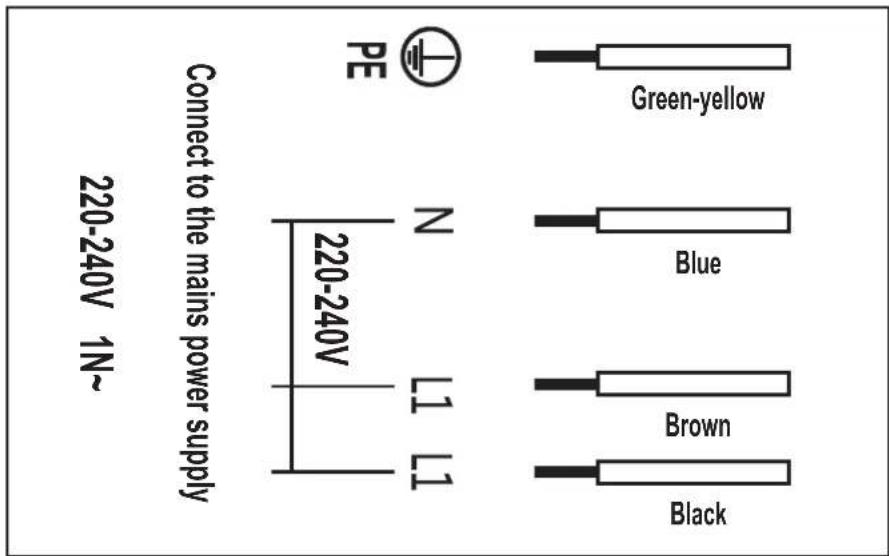

CONEXIÓN DEL DISPOSITIVO A LA RED ELÉCTRICA

La conexión solo debe ser realizada por personal calificado que esté familiarizado con el elemento de construcción aplicable.

Antes de la conexión, debe asegurarse de que la red eléctrica a la que se conectará el dispositivo sea adecuada para el propósito y cumpla con los requisitos:

• Verifique que la red eléctrica sea adecuada para el consumo de energía del dispositivo.
• El voltaje de la red debe coincidir con los valores especificados en la placa de identificación de la unidad.
• El cable de alimentación debe ser adecuado para la carga especificada en la placa de características del dispositivo.
• El cable de alimentación debe estar libre de cuerpos calientes circundantes.

Pulse el botón ON/OFF para activar la placa. Todos los indicadores ahora muestran " - "

Coloque una olla/sartén en la zona de cocción deseada. Asegúrese de que la superficie de la placa y la parte inferior de la olla/sartén estén limpias y secas.

Pulse el selector de zonas de cocción y el indicador situado junto a él empezará a parpadear.

Seleccione la configuración de calor deseada usando + y -.

Si no se selecciona un nivel de calor en 1 minuto, la placa se apaga automáticamente.

Una vez terminado el uso de la placa, habrá un exceso de calor.

Cuando se muestra el icono "H", significa que la zona de cocción aún está caliente. Cuando la zona de cocción se ha enfriado a una temperatura segura, "H" se apaga nuevamente.

Active la función de refuerzo presionando "b". Boost proporciona un aumento temporal significativo en la eficiencia térmica de la zona de cocción.

Boost se puede cancelar en cualquier momento eligiendo una velocidad diferente.

Usando la función de bloqueo:

Pulse el icono de candado para bloquear el panel de control. El panel de control se puede desbloquear nuevamente presionando el ícono de bloqueo durante 3 segundos. ON/OFF sigue activo incluso cuando la función de bloqueo está activa.

Horas de cocción

Pulse el selector de zona de cocción para la zona de cocción para la que desee el temporizador.
Ahora se muestra “0” en la pantalla.
Configure el tiempo deseado en minutos usando + y -. Los dos dígitos deben ingresarse individualmente. Cuando se selecciona el primer dígito, el temporizador se presiona nuevamente y ahora se puede seleccionar el segundo dígito.	03
Los temporizadores se pueden cancelar en cualquier momento siguiendo el procedimiento para los temporizadores de encimera desde cero y poniendo el tiempo en “0”. Pasado el tiempo, apaga la placa.

wrong

wrong

right

wrong

wrong

LIMPIEZA Y MANTENIMIENTO

LIMPIEZA DIARIA

• Las superficies y la placa de vidrio se limpian con un paño húmedo con detergente líquido.
• Las superficies lacadas se limpian con un paño húmedo con sulfo/detergente. NUNCA use abrasivos.

¿Qué? Cómo ¡Importante!
Suciedad cotidi-ana en el vidrio (huellas dactilares, marcas, manchas de comida o derrames no azucarados en el vidrio)	1. Desconecte la alimentación de la placa.2. Aplique una placa caliente mientras el vidrio aún está tibio (¡pero no caliente!)3. Enjuague y seque con un paño limpio o una toalla de papel.4. Vuelva a encender la estufa.	·Cuando se apague la placa, habrá una indicación de 'no hay superficie caliente', ¡pero la zona de cocción aún puede estar caliente!·Los estropajos potentes, algunos estropajos de nailon y los limpiadores duros/abrasivos pueden rayar el vidrio. Lea siempre la etiqueta para comprobar si su máquina de limpieza o fregadora es adecuada.·Nunca deje residuos de limpieza sobre la placa: el cristal puede mancharse.
Overboil, derrame azucarado derretido y caliente en el vaso	Elimínelos inmediatamente con una cortadora de pescado, una espátula o un raspador de hoja de afeitar apto para vitro-cerámicas de inducción, pero tenga cuidado con las superficies calientes de la zona de cocción:1. Desconecte la alimentación de la placa en la pared.2. Sostenga la cuchilla o el utensilio en un ángulo de 30° y raspe la suciedad o derrame sobre un área fresca de la placa.3. Limpie la suciedad o el derrame con un paño de cocina o una toalla de papel.4. Siga los pasos 2 a 4 para 'Suciedad diaria en el vidrio' anterior.	·Elimine las manchas que dejan los alimentos derretidos y azucarados o los derrames lo antes posible. Si se dejan enfriar sobre el vidrio, pueden ser difíciles de quitar o incluso dañar permanentemente la superficie del vidrio.·Peligro de corte: Cuando la cubierta de seguridad está retraída, la hoja de un raspador está afilada como una navaja. Usar con extrema precaución y mante-ner siempre seguro y fuera del alcance de los niños.
Derrame en el control táctil	1. Desconecte la alimentación de la placa.2. Absorba el derrame.3. Limpie el área de control táctil con una esponja o un paño limpio y húmedo.4. Seque completamente el área con una toalla de papel.5. Vuelva a encender la placa.	Es posible que la placa emita un pitido al encenderse y apagarse por sí sola y que los botones táctiles no funcionen mientras haya líquido sobre ellos. Asegúrese de secar el área de control táctil antes de volver a encender la placa.

SERVICIO

Antes de pedir SAT para su campana Thermex es importante que Ud. haya leído cuidadosamente el manual de montaje y/o el manual de uso. Así aseguramos que Ud. reciba la mejor asistencia.

Ud. puede contactar con Thermex para:

• Soporte técnico para el montaje e instalación de su campana.
• Precisión de las funciones de su campana.
• Solicitud de SAT durante el periodo de garantía.

Antes de solicitar SAT siempre desconectar la corriente de la campana aprox. 5 minutos y volver a conectar. Comprobar si el problema ha quedado resuelto.

Si el problema persiste desconectar la corriente de la campana 1 hora. Si la campana todavía no funciona correctamente después de haber estado des-conectada 1 hora y después de haber repasado los puntos en el resumen de los errores, contactar con Thermex.

NOTA: Si su problema está dentro del periodo de garantía es importante tener todas las informaciones preparadas.

• Descripción de la avería
• Modelo
• El número y tipo de la campana (ver placa identificativa)
• Información sobre la compra (factura)

La solicitud de servicio tiene que efectuarse por la pagina web. www.thermex.es.

Aquí también puede leer las condiciones de servicio.

Si tiene consultas sobre soporte técnico o precisión de las funciones mandar un email a [e-mail] o llamar al TELEFONO 93.637.30.03.

CONTENTS

General warning 51

Installation

52

Deshacerse del embalaje según la normativa.

ELIMINACION DEL PRODUCTO

El símbolo del producto o la documentación adjunta indican que este producto no puede ser dejado como chatarra doméstica pero tiene que ser entregado en un centro de recogida de equipos eléctricos
