BRUKSANVISNING LS400 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.

Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Viktiga säkerhetsanvisningar, läs hela bruksanvisningen innan användning av produkten.

1. Säkerhet

1.1 Generella säkerhetsinstruktioner

Varning! När du använder denna maskin ska grundläggande försiktighetsåtgärder iaktas för att minska risken för brand, elektrisk chock och personskada. Läs alla dessa instruktioner innan du använder produkten och spara dessa instruktioner.

1. Håll arbetsplatsen ren.

Belamrade ytor och bord inbjuder till olyckor.

1. Tag hänsyn till arbetsmiljön.

Utsätt inte maskinen för regn. Använd inte maskinen i fuktiga eller våta utrymmen. Håll arbetsplatsen väl upplyst. Använd inte maskinen i närheten av lättantändliga vätskor eller gaser.

1. Undvik elektrisk chock.

Undvik kroppskontakt med jordade föremål som t.ex. vattenledningar, element, köksspisar och kylskåp.

1. Håll andra människor på avstånd.

Låt inga människor, speciellt inte barn, som inte deltar i arbetet röra vid maskinen eller dess skarvsladdar. Håll dem på avständ från arbetsplatsen.

1. Förvara maskinen i ett säkert utrymme.

När maskinen inte används, förvara den i ett torrt låst utrymme utom räckhåll för barn.

1. Överbelasta inte maskinen.

Det gör jobbet bättre och säkrare med avsedd matningshastighet.

7. Använd rätt maskin.

Pressa inte små maskiner att utföra stora jobb som kräver kraftfullare maskiner. Pressa inte en maskin eller en tillsats att göra ett arbetsmoment som den inte är gjord för; använd t.ex. inte en cirkelsåg för att kapa trädgrenar eller timmer.

8. Bär lämplig klädsel.

Bär inga löst sittande kläder eller smycken, de kan fastna i roterande delar. Halksäkra skor rekommenderas vid arbete utomhus. Bär hårnät eller liknande om du har långt hår.

9. Bär alltid skyddsglasögon.

Bär skyddsglasögon. Använd också dammfilter eller skyddsmask vid dammande arbeten.

10. Använd utsugningsutrustning.

Om maskinen är förbered för anslutning av utrustning för utsugning och uppsamling av damm, se till att utrustningen är ansluten och korrekt använd.

11. Misshandla inte nätsladden.

Ryck inte i sladden, utan dra i stickproppen när du ska ta ur den ur vägguttaget. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

12. Sätt fast ämnet ordentligt.

När det är möjligt, använd tvingar eller skruvstäd för att sätta fast arbetsstycket. Det är säkrare än att hålla fast ämnet med ena handen.

13. Sträck dig inte för långt.

Se till att du hela tiden står säkert med god balans.

14. Håll maskinen i trim.

Se till att den är ren och eggarna vassa för optimal effekt och ett säkert resultat. Följ manualens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet. Om den är skadad ska den bytas av en kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens handtag och reglage är torra, rena och helt fria från olja, fett etc.

15. Slå av strömmen.

Dra ur stickproppen och tryck in nödstopp före service och vid byte av tillbehör som hyvelstål, borrar, stål, slipband eller blad.

16. Ta bort alla nycklar och serviceverktyg.

Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.

Bär inte en maskin med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter in stickproppen.

18. Använd rätt skarvsladdar.

Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig ledararea och rulla ut hela sladden.

19. Använd sunt förnuft och var försiktig.

Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt. Använd inte maskinen när du är trött, påverkad av mediciner etc.

20. Kontrollera följande innan du startar maskinen:

• Att alla skydd och övriga delar är oskadade och fyller sin funktion.
• Att rörliga delar kan rotera fritt och är rätt inriktade.
• Att inga rörliga delar kan fastna.
• Att ingen defekt har uppstätt.
• Andra omständigheter som kan påverka arbetets utförande.
  Ett skydd eller någon annan del som skadats, skall repareras fackmässigt eller bytas ut. Skadade nätsladdar och strömbrytare ska alltid bytas ut av tillverkaren eller dess serviceställe. Använd aldrig maskinen om du inte kan stänga av eller starta det på ett betryggande sätt.

21. Använd rekommenderade tillbehör.

Användning av ej rekommenderade tillbehör kan vålla olyckor eller risk för personskada.

22. Repareras endast av kvalificerad tekniker.

Maskinen överensstämmer med gällande säkerhetskrav. Reparationer av maskinen ska alltid utföras av fackman, med originalreservdelar, annars kan maskinen vålla olyckor eller risk för personskada.

1.2 Särskilda säkerhetsregler för vedkap

- Håll händer och fingrar på säkert avständ från klingan och använd som vanligt vid arbete med alla maskiner, ditt sunda förnuft och var försiktig när du jobbar.

- Se till att inte människor och djur uppehåller sig i närheten av maskinen, vassa träflisor kan flyga omkring med stor kraft.

- Kontrollera att klingan går åt rätt håll, och att klingans flänsar och mutter är åtdragna.

- Håll alltid klingan vass.

- Kontrollera alltid att klingan är felfri och utan sprickor innan maskinen startas.

- Kontrollera att nödstopp fungerar.

- Dra alltid ur nätsladdens stickpropp ur el-uttaget vid service och uppehåll i arbetet.

- Använd endast skarvsladdar med ledararea min 1,5 mm ^2 som är avsedda för utomhusbruk, linda ut hela sladden för bättre kylning och titta samtidigt efter skador på sladd och övrig utrustning.

- Använd aldrig vedkapen i regn eller extremt fuktig väderlek.

- Använd aldrig maskinen om elkabel, strömbrytare, skydd eller någon annan del är skadad, defekt del ska bytas av fackman.

- Obs! Kontrollera regelbundet att alla skruvar och muttrar är åtdragna.

2. Produktmärkning med säkerhetssymboler på maskinen

Läs hela bruksanvisningen!

Läs hela bruksanvisningen och spara den för framtida bruk.

Använd visir eller skyddsglasögon!

Bär alltid skyddsglasögon med sidoskydd, vid arbete med verktyget, vanliga glasögon har bara stötsäkra glas, de är inga skyddsglasögon. Vassa flisor kan flyga omkring!

Använd hörselskydd!

Använd alltid hörselskydd om ljudnivån överstiger 85dB (A).

Använd handskar!

Använd handskar vid klingbyte och all hantering av klingan.

Använd skyddskor!

Använd skyddskor med halksäker sula.

Använd aldrig vedkapen i regn eller extremt fuktig väderlek!

Utsätt inte maskinen för regn. Använd inte maskinen i fuktiga eller våta utrymmen.

Varning för roterande klinga!

Håll aldrig händerna i närheten av klingan när den roterar, låt den stanna helt innan du lämnar maskinen!

Dra ur stickproppen!

Dra alltid ur stickproppen när arbetet avslutas och innan service och justering av maskinen!

Låt inga barn uppehålla sig på arbetsplatsen!

Håll uppsikt på barn och husdjur så att de inte kommer nära maskinen!

Låt inga andra personer uppehålla sig vid maskinen när du arbetar med den!

Vedkapen är endast avsedd för att användas av en person!

Varning för högspänning!

Följ alla säkerhetsregler och anvisningar i bruksanvisningen.

Risk för allvarlig personskada eller dödsfall om inte alla säkerhetsregler och anvisningar följs.

3. Förpackningen innehåller

A. Stativ m. motor
B. Vagga
C. Rörligt stöd
D. Längdinställning
E. Skyddskåpa
F. Skydd (4st skruv M6X12 medföljer)
G. Klinga
H. Skyddsplåt (2st skruv M6X8 medföljer)

I. Bruksanvisning

J. Påse med monteringsdetaljer

Påsen innehåller

1. Klingnycklar 2
2. Klingflänsar (inre 2A, yttre 2B) 2
3. Mutter M20 1
4. Bricka ∅ 20 1
5. Returfjäder 1

* Monteringsdetaljernas antal och dimension i påsen kan förändras om produkten ändras!

4. Produktbeskrivning

A. Stativ m. motor
B. Vagga
C. Rörligt stöd
D. Längdinställning
E. Skyddskåpa
F. Skydd
G. Klinga (inom skyddet)
H. Skyddsplåt

5. Montering

1) Montera vaggan på stativet med:

• Bult M8X70 (10) 2 x
  • Låsmutter M8 (13) 2 x
• Brickor M8 (12) 4 x

Kom ihåg att placera brickor mellan vagga och stativ vid monteringen!

2) Montera strömbrytare med:

- Skruv M4X55 (8) 4 x

3) Montera inre skyddskåpa (den del av skyddskåpan som sitter närmast motorn) med:

• Bult M8X15 (9) 2 x
  • Bult M8X35 (11) 1 x
• Bricka M8 (12) 3 X
  • Låsmutter M8 (13) 3 x

4) Montera returfjäder

Vik isär vagga (B) och stativ (A) montera returfjädern (5) på röret och tryck in röret genom konsolen, sätt i saxpinnen (18) så att den låser röret.

5) Montera det vänstra skyddet

Montera det vänstra skyddet (F) på vaggan med 2 av de bifogade skruvarna (M6X12).

6) Montera klinga, klingflänsar, mutter och bricka:

Bricka ∅ 20 (4) 1 x

Mutter M20 (3) 1x

Klinga (G) 1x

Inre klingfläns (2A) 1 x

Obs! Klingflänsarna har en ansats som passar in i klingans centrumhål (ingen lös bussning behövs), Se till att klingan centrerar på klingflänsarna och att den roterar åt rätt håll innan du drar åt!

Kontrollera att vaggan går att trycka in, justera skyddens läge vid behov.

Varning! Använd bifogad klingnyckel och mothåll, använd skyddshandskar.

Varning! Tänk efter hur du gör när du drar åt så att du inte slinter och skadar handleder eller fingrar!

7) Montera det högra skyddet och den yttre skyddskåpan

Montera det högra skyddet (F) med 2 av de bifogade skruvarna (M6X12).

Montera den yttre skyddskåpan (E) med 4 av de bifogade skruvarna (M5X8).

Obs! Kontrollera att klingan går runt utan att ta i skyddet, lossa motorns fästskruvar och justera vid behov!

8) Montera skyddsplåt:

Montera skyddsplåt (H) med 2 av de bifogade skruvarna (M6X8).

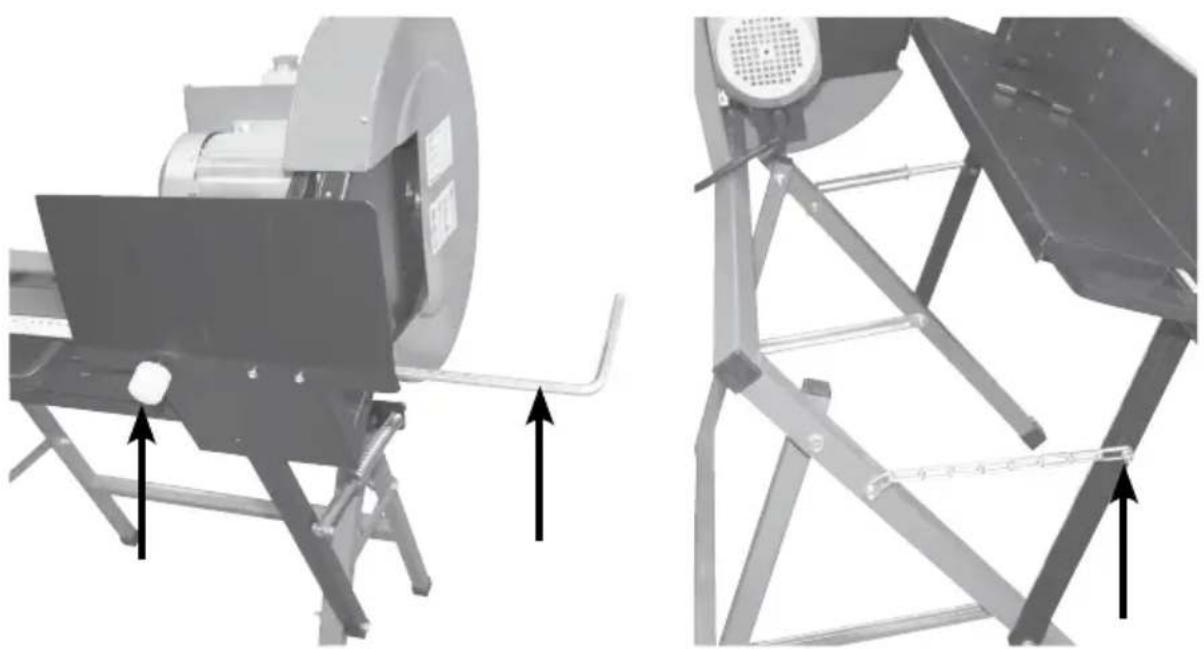

9) Montera handtagen på vaggan:

• Handtag (6) med skruvar (8) 2 x

10) Montera rörligt stöd och längdinställning:

Montera det rörliga stödet (C) och längdstoppet (D) på vaggan, dra åt med korsmuttrarna (7).

11) Fäst kättingen på vaggan med:

• Bult M6X40 (15) 1 x
  • Låsmutter M6 (16) 1 x
• Bricka M6 (17) 1 x

1) Placera vedkapen på en plan och stabil arbetsyta med lagom arbetshöjd, ordna god belysning.
2) Ställ in önskad kaplängd.
3) Anslut elkabeln till ett eluttag, helst via jordfelsbrytare, tänk på att dra kabeln så att den inte kan skadas vid arbete med vedkapen.

7. Börja arbeta med vedkapen

1) Starta motorn med gröna startknappen och låt den gå upp i fullt varv.

2) Lägg trädstammen i vaggan så att den ligger stabilt.

3) Tryck vaggan mot klingan i en jämn rörelse.

8. Nödstopp

- Locket över strömbrytaren används som nödstopp, vik alltid tillbaka locket över strömbrytaren när sågen används, så att du snabbt kan stoppa vedkapen vid behov!

- Vedkapen har ett överbelastningsskydd, som stoppar motorn när den överbelastas, låt motorn kallna när det har löst ut, tryck sedan in den lilla knappen vid sidan av strömbrytarkåpan för att återställa överbelastningsskyddet!

9. Underhåll

Montering och demontering av klinga

• Använd alltid handskar vid hantering av sågklingan, tänk efter innan du börjar!
• Se till anliggningsytorna på klinga och klingflänsar är rena innan montering.
• Använd medföljande klingnyckel och mothåll.

Övrigt underhåll

• Dra alltid ur nätsladdens stickpropp och låt klingan stanna helt innan underhållsarbete påbörjas. Tänk på att ta bort kabeln från uttagets närhet så att ingen annan kan sätta i kontakten i uttaget.
• Kontrollera att elkabel, kontakter och strömbrytare är i god kondition och utan skador.
• Rengör vedkapens alla delar med borste och torra trasor.
• Förvara maskinen i en torr, ren och ickekorrosiv miljö, utom räckhåll för barn.
• Kontrollera regelbundet att alla skruvar och muttrar är åtdragna.
• Gör ren de små "gälarna" i vaggan vid behov, de förhindrar att klingan får trädstammen att rotera!

Modellbeteckning: LS400

Motor: 230VAC 50Hz

Effekt: Avgiven effekt: 1600W

Upptagen effekt: 2200W

Kapslingsklass: IP54

Kapacitet, kapdiameter: ∅ 140mm

Klinga: ∅ 405 x ∅ 30 x ∅3mm, 40 tänder.

Vikt: 36 kg

Ljudeffekt (LwA): 108,6 dB(A)

Ljudtrycksnivå (LpA): 95,1 dB(A)

Vedkappsag

Artikkelnummer: 30-8995

Modell: LS400
