BRUKSANVISNING LS400 Cotech

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeää tietoa:

17. Undvik oavsiktlig start.

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Viktige sikkerhetsanvisninger, les hele bruksanvisningen før du tar produktet i bruk.

1. Sikkerhet

1.1 Generelle sikkerhetsinstruksjoner

Advarsel! Når du bruker denne maskinen skal grunnleggende forsiktighetstiltak benyttes for å redusere risikoen for brann, elektrisk støt og personskade. Les alle disse instruksjonene før du tar produktet i bruk, og spar dem til ev. senere bruk.

1. Hold arbeidsplassen ren.

Rotete flater og arbeidsbord kan forårsake ulykker.

1. Ta hensyn til arbeidsmiljøet.

Ikke utsett maskinen for regn. Bruk ikke maskinen i fuktige eller våte omgivelser. Hold arbeidsplassen godt opplyst. Bruk ikke verktøyet i nærheten av lettantennelige væsker eller gasser.

1. Unngå elektrisk støt.

Unngå kroppskontakt med jordede gjenstander som f.eks. rør, ovner, komfyrer og kjøleskap etc.

1. Hold andre personer på avstand.

1. Oppbevar maskinene på en sikker plass.

Når verktøyet ikke er i bruk må de oppbevares tørt i et låst rom og utenfor barns rekkevidde.

Den gjør jobben bedre og sikrere med normal matingshastighet.

7. Bruk riktig verktøy!

Press ikke små maskiner til å utføre jobb som krever maskiner med større kapasitet. Press ikke en maskin til å utføre et arbeidsmoment som den ikke er beregnet til å utføre.

8. Benytt fornuftige arbeidsklær.

Bruk ikke løstsittende klær eller smykker. De kan feste seg i roterende deler. Bruk sklisikkert fottøy. Bruk hårnett eller tilsvarende, hvis du har langt hår.

9. Benytt alltid vernebriller.

Bruk vernebriller. Bruk også støvmaske eller vernemaske ved støvende arbeid.

10. Bruk utsugningsutstyr.

Dersom maskinen er utstyrt med tilkobling for utsugingsutstyr og oppsamler av støv, påse da at dette utstyret blir montert og brukt riktig.

11. Påse at ikke strømledningen blir skadet.

Når det er mulig må skrustikke eller tvinger brukes for å spenne fast arbeidsstykket. Det er sikrere enn å holde fast emnet med den ene hånden.

Påse at de er rene og eggene skarpe for optimal effekt og et sikkert resultat. Følg manualens anbefalinger for smøring og bytte av tilbehør. Kontroller strømledningen regelmessig. Hvis den er skadet skal den byttes av en kyndig servicetekniker. Sjekk alle skjøteledninger regelmessig så de ikke er skadet. Påse at maskinens/verktøyets håndtak og brytere er tørre, rene og helt fri for olje, fett etc.

15. Slå av strømmen!

Dra ut støpslet og trykk inn nødstopp før service, og ved bytte av tilbehør som høvelstål, bor, skjær, slipebånd eller blad.

16. Fjern alle nøkler og serviceverktøy!

Gjør det til en vane å kontrollere at alle nøkler og serviceverktøy er fjernet fra maskinen før du slår på strømmen.

17. Unngå uønsket oppstart.

18. Bruk riktige skjøteledninger!

Dersom du bruker skjøteledninger utendørs, bruk kun de som er beregnet for utendørsbruk. Bruk skjøteledninger med tilstrekkelig lengde, rull ut hele ledningen!

19. Bruk sunn fornuft, og vær forsiktig!

Tenk deg om før du utfører en arbeidsoperasjon, så du kan utføre det på en sikker måte! Bruk ikke maskinen/verktøyet når du er sliten, trøtt, påvirket av medisiner etc.

• At all beskyttelse og øvrige deler er uskadde, og fyller sin funksjon.
• At bevegelige deler kan rotere fritt og er riktig innstilt.
• At ingen bevegelige deler kan sette seg fast.
• At ingen defekt har oppstått.
• Andre omstendigheter som kan påvirke utførelsen av arbeidet.

En beskyttelse eller noen annen del som er skadd, skal repareres av fagmann eller byttes ut. Skadde strømledninger og strømbrytere skal alltid byttes ut av fagmann.

Bruk av tilbehør som ikke er anbefalt av produsent kan forårsake ulykker eller risiko for personskade.

Maskinen følger gjeldende sikkerhetskrav. Reparasjoner av maskinen skal alltid utføres av fagmann, med originale reservedeler, ellers kan den forårsake ulykker eller risiko for personskade.

1.2 Spesielle sikkerhetsregler for vedkappsag

• Hold hender og fingre på sikker avstand fra klingen og bruk, som vanlig ved slike arbeider, sund fornuft og vær forsiktig når du jobber.
• Påse at ingen uvedkommende mennesker eller dyr oppholder seg i nærheten av maskinen. Spisse trefliser kan fyke omkring i stor fart og forvolle skade.
• Kontroller at klingen går riktig vei, og at klingens flenser og mutre er dratt ordentlig til.
• Hold alltid klingen skarp.
• Kontroller alltid at klingen er feilfri og uten sprekker, før maskinen startes.
• Kontroller at nødstoppen virker.
• Dra alltid stikkontakten ut av strømuttaket ved service og opphold i arbeidet.
• Bruk kun skjøteledninger med ledere som har et areal på min. 1,5 mm ^2 og som er beregnet på bruk utendørs. Vikle ut hele ledningen for bedre avkjøling og se samtidig etter skader på ledning og øvrig utstyr.
• Bruk ikke vedkappsagen i regn eller ekstremt fuktig vær.
• Bruk ikke maskinen hvis strømledning, strømbryter, beskyttelse eller andre deler er skadet, defekte deler skal skiftes av fagperson.
• Obs! Kontroller regelmessig at alle skruer og muttere er ordentlig skrudd til.

2. Produktmerking med sikkerhetssymboler på maskinen

Les hele bruksanvisningen!

Les hele bruksanvisningen og ta vare på den for framtidig bruk.

Bruk vernebriller eller visir.

Bruk arbeidshansker!

Bruk hansker ved skifte av klinge og ellers ved all håndtering av klingen.

Ikke utsett verktøyet for regn. Bruk ikke maskinen i fuktige eller våte omgivelser.

Pass opp for roterende klinge!

Hold aldri hendene i nærheten av klingen når den roterer. La den stoppe helt før du forlater maskinen!

Dra ut støpselet.

Trekk alltid ut støpselet fra uttaket, før service og justering av maskinen.

Hold barn unna arbeidsplassen!

Påse at ikke barn og husdyr kommer for nærme maskinen.

Tillat ikke at noen personer oppholder seg ved maskinen när du arbeider med den!

Advarsel: høyspenning!

Det er fare for alvorlig personskade og til og med dødsfall, hvis ikke sikkerhetsinstrukser følges.

3. Forpakningen inneholder

F. Beskyttelse (4 stk. skruer M6x12 følger med)

G. Klinge

H. Beskyttelsesplate (2 stk. M6x8 følger med)

I. Bruksanvisning

J. Pose med monteringsdeler

Posen inneholder

1. Håndtak 2 (4 stk. skruer M5x8 følger med)
2. Kryssmutter M6 2
3. Skrue M4x55 4

Benevning Antall

1. Bolt M8x15 2
2. Bolt M8x70 2
3. Bolt M8x35 1
4. Skive M8 7
5. Låsemutter M8 5
6. Skrue M5x8 4
7. Bolt M6x40 1
8. Låsemutter M6 1
9. Skive M6 2
10. Sakssplint 1

* Monteringsdelenes antall og dimensjoner kan forandres hvis produktet endres!

4. Produktbeskrivelse

A. Stativ m. motor
B. Vogge
C. Bevegelig støtte
D. Lengdeinnstilling
E. Beskyttelsesdeksel
F. Beskyttelse
G. Klinge
H. Beskyttelsesplate

5. Montering

1) Montere voggen på stativet med:

• Bolt M8x70 (10) 2 x
  • Låsemutter M8 (13) 2 x
• Skiver M8 (12) 4 x

Husk å plassere skivene mellom voggen og stativet når du monterer!

2) Monter strømbryteren med:
- Skrue M4x55 (8) 4 x

4) Monter returfjæren

Plasser voggen (B) i stativet (A) og monter returfjæren (5) på røret og trykk inn røret inn gjennom konsollen. Sett i sakssplinten (18) så den låser røret.

Kontroller at det går an å trykke inn voggen. Juster beskyttelsens posisjon ved behov.

Advarsel! Bruk den medfølgende klingenøkkelen og motholdet. Bruk arbeidshansker.

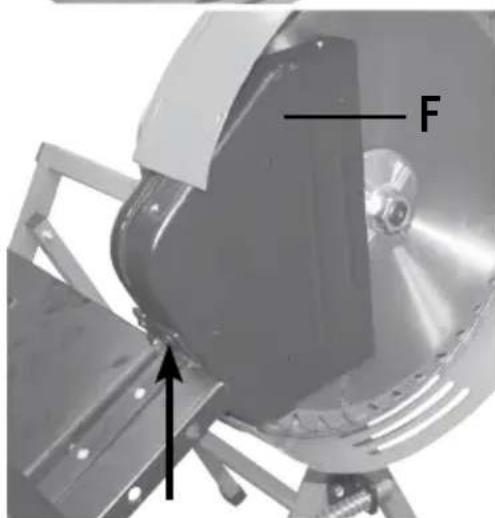

7) Monter den høyre beskyttelsen og det ytre beskyttelsesdekselet

Monter den høyre beskyttelsen (F) med 2 av de medfølgende skruene (M6x12).

Monter det ytre beskyttelsesdekselet (E) med 4 av de medfølgende skruene (M5x8).

Obs! Kontroller at klingen går rundt uten å komme bort i dekselet. Løsne på motorens feste-skruer og juster ved behov!

10) Monter den bevegelige støtten og lengdeinnstillingen:

Monter den bevegelige støtten (c) og lengdestoppen (D) på voggen. Dra til med kryssmutrene (7).

1) Plasser vedkappsagen på en plan og stabil overflate med passende arbeidshøyde. Sørg for godt arbeidslys.
2) Still inn ønsket kappelengde.
3) Koble strømkabelen til et strømuttak, helst via en jordfeilbryter. Husk å dra kabelen vekk, så den ikke kan skades av vedkappsagen.

7. Bruk av vedkappsagen

1) Start motoren med den grønne startknappen og la den gå opp i fullt turtall.
2) Legg trestammen i voggen slik at den ligger stabilt.
3) Trykk voggen mot klingen med en jevn bevegelse.

8. Nødstopp

- Lokket over strømbryteren brukes som nødstopp. Brett alltid lokket tilbake over startknappen när sagen brukes, slik at du raskt kan stoppe vedkappsagen hvis du får behov for det.

- Vedkappsagen har en overbelastningsbeskyttelse som stopper motoren när den overbelastes. Når denne har løst ut, så la motoren avkjøles. Trykk deretter inn den lille knappen ved siden av strømbryterdekselet for å stille overbelastningsbeskyttelsen tilbake.

9. Vedlikehold

Montering og demontering av klinge

• Bruk alltid hansker ved håndtering av sageklingen. Tenk deg godt om før du starter!
• Påse at overflatene på klingen og klingeflensene er rene for montering.
• Bruk medfølgende klingenøkkel og mothold.

∅vrig vedlikehold

• Dra alltid ut stikkontakten og la klingen stoppe helt før vedlikeholdsarbeidet starter. Husk å ta kabelen bort fra uttakets nærhet slik at ingen annen kan sette kontakten i vegguttaket.
• Kontroller at strømkabelen, kontakter og strømbryter er i god kondisjon og uten skader.
• Rengjør alle delene på vedkappsagen med børste og tørre kluter.
• Vedkappsagen må oppbevares i et tørt, rent og ikke-korrosivt miljø, utenfor barns rekkevidde.
• Kontroller regelmessig at alle skruer og muttere er ordentlig skrudd til.
• Rengjør de små "gjellene" i voggen ved behov. De forhindrer at klingen får trestammen til å rotere.

10. Teknisk spesifikasjon

Modellbetegnelse: LS400

Motor: 230 V AC, 50 Hz

Effekt: Avgitt effekt: 1600 W

Opptatt effekt: 2200 W
