HW-S46T - Ljudlimpa SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Soundbar
Modell	HW-S46T
Varumärke	Samsung
Kanaler	4.1
Total uteffekt	320 W
Subwoofertyp	Trådlös aktiv
Anslutningsmöjligheter	Bluetooth 4.2, HDMI ARC, USB, Optisk
Ljudavkodning	Dolby Digital, DTS 2.0
Ljudlägen	Standard, Surround, Spel
Mått (Soundbar)	860 x 59 x 75 mm
Mått (Subwoofer)	184 x 300 x 278 mm
Vikt (Soundbar)	1.5 kg
Vikt (Subwoofer)	3.8 kg
Strömförsörjning	AC 220-240 V, 50/60 Hz
Strömförbrukning	25 W (huvudenhet), 20 W (subwoofer standby)
Standbyeffekt	< 0.5 W
Fjärrkontroll ingår	Ja
Väggmonterbar	Ja (sats ingår)
Rengöringsinstruktioner	Använd en mjuk torr trasa.
Säkerhetsföreskrifter	Utsätt inte för fukt eller vätskor.

Vanliga frågor - HW-S46T SAMSUNG

Hur ansluter jag soundbaren till min TV?

Använd en HDMI-kabel för att ansluta HDMI ARC-porten på soundbaren till HDMI ARC-porten på din TV. Alternativt kan du använda en optisk kabel (medföljer) för ljudanslutning.

Varför kommer inget ljud från subwoofern?

Se till att subwoofern är påslagen och att dess LED-indikator lyser fast blått (ansluten). Om inte, tryck på PAIR-knappen på baksidan av subwoofern och tryck sedan på fjärrkontrollens SUBWOOFER-knapp för att initiera ihopparning. Håll subwoofern inom 10 m från soundbaren.

Kan jag styra soundbaren med min TV-fjärrkontroll?

Ja, via HDMI ARC eller optisk anslutning stöder soundbaren Anynet+ (HDMI-CEC). Aktivera båda i TV- och soundbar-inställningarna för att styra volym och ström med TV-fjärrkontrollen.

Hur återställer jag soundbaren till fabriksinställningar?

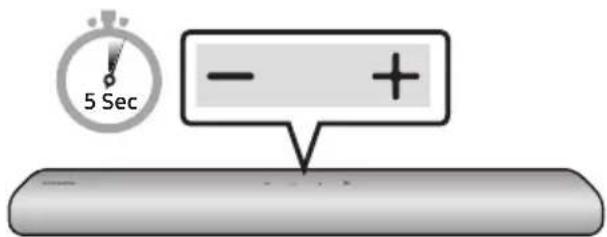

Tryck och håll ned Volym upp och Volym ner knapparna på soundbaren samtidigt i cirka 5 sekunder tills displayen visar 'INIT OK'. Detta rensar alla inställningar.

Hur uppdaterar jag firmware?

Ladda ner den senaste firmware från Samsungs supportwebbplats till ett USB-minne (FAT32). Anslut USB-minnet till soundbarens USB-port och tryck sedan på Source knappen tills 'USB' visas. Uppdateringen startar automatiskt.

Vilka ljudformat stöds?

Soundbaren stöder Dolby Digital och DTS 2.0 (2-kanal). För flerkanalsformat som DTS-HD eller Dolby TrueHD, använd en extern spelare eller TV som kan avkoda och mata ut via HDMI.

Kan jag ansluta min smartphone via Bluetooth?

Ja, tryck på Source knappen tills 'BT' visas på displayen. På din telefon, sök efter Soundbar HW-S46T och para ihop. Soundbaren stöder Bluetooth 4.2 med en räckvidd på upp till 10 m.

Hur monterar jag soundbaren på väggen?

Använd den medföljande väggmonteringssatsen. Markera två skruvhål på ett horisontellt avstånd av 600 mm (för soundbar) och 200 mm (för subwoofer om nödvändigt). Använd M4-skruvar (ingår ej) för att fästa fästena och skjut sedan på soundbaren ordentligt.

Soundbaren stängs av automatiskt. Hur kan jag inaktivera detta?

Tryck och håll ned Sound Mode knappen på fjärrkontrollen i 5 sekunder för att växla Auto Power Off funktionen. Displayen visar 'AUTO POWER OFF' på eller av. Inaktivering håller soundbaren påslagen tills den stängs av manuellt.

Var tillverkas Samsung HW-S46T?

Samsung soundbars tillverkas vanligtvis i Vietnam eller Kina. Kontrollera etiketten på baksidan av enheten för specifikt ursprungsland.

BRUKSANVISNING HW-S46T SAMSUNG

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

Toppanel på Soundbar

1. Velg Bluetooth-modus på Samsung-TV-en.

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

Rengöring av tyg

Ta bort smuts och fläckar på produktens yta omedelbart.

Borttagning och rengöring kan vara mindre effektiv för vissa ämnen eller om föroreningen lämnas under en längre tid.

VAR FÖRSIKTIG

- Använd en dammsugare eller en självhäftande klädvårdsrulle för att ta bort damm, handavtryck och liknande.

– Vissa rengöringsborstar kan skada produkten, beroende på vilka material de innehåller.

- Handdukar och rengöringsdukar kan lämna ludd eller smuts på produkten.

- Skrapa inte bort smuts med nageln eller något annat verktyg. Det kan skada tyget.

- Ta bort fläckar av olja eller vätska genom att använda en ren vit trasa fuktad med vatten. Om fläcken är kvar ska du torka av den med en blandning av vatten och ett neutralt rengöringsmedel (t.ex. diskmedel) och en trasa.

– Ett icke-neutralt rengöringsmedel kan missfärga eller skada tyget.

- Använd en torr trasa eller hårtork för att torka området efter rengöring.

- Använd inte för mycket kraft för att undvika missfärgning eller skador på tyget.

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2) ____ 7

02 Produktöversikt 8

Översidespanelen på Soundbar 8

03 Använda fjärrkontrollen 10

Använda fjärrkontrollen ____ 10

Styra volymen för Soundbar med en tv-fjärrkontroll 13

04 Ansluta Soundbar 14

Ansluta ström 14

05 Använda en kabelanslutning till tv:n 15

Ansluta med en optisk kabel 15

06 Använda en trådlös anslutning till tv:n 16

Ansluta via Bluetooth 16

07 Ansluta en extern enhet 18

Ansluta med en optisk kabel 18

08 Ansluta en mobilenhet 19

Ansluta via Bluetooth 19

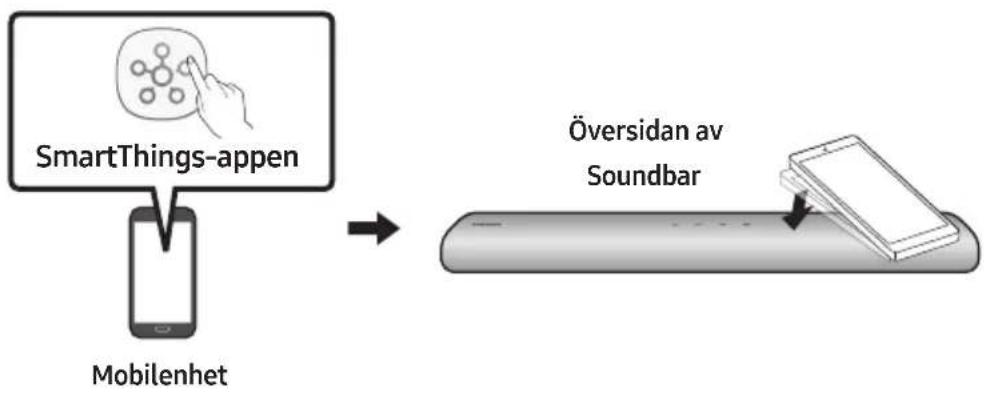

Använda Tap Sound ____ 23

09 Montera på en vägg 24

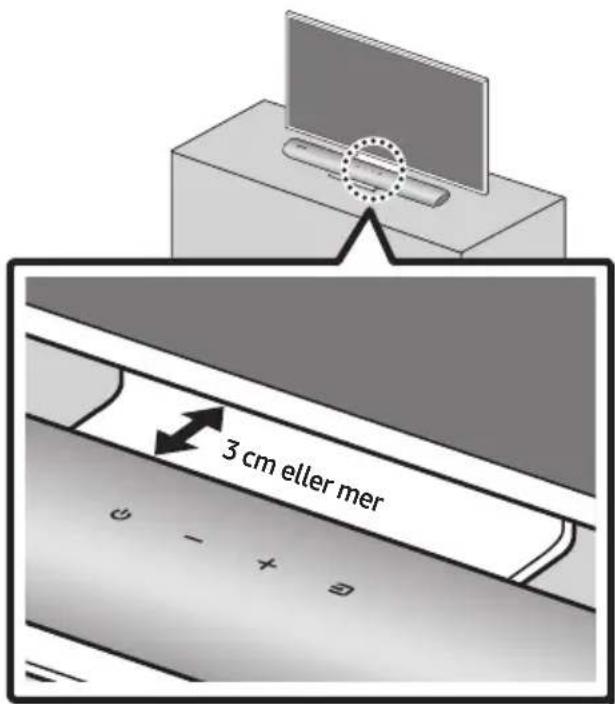

10 Installera Soundbar framför tv:n 24

11 Program-uppdatering 25

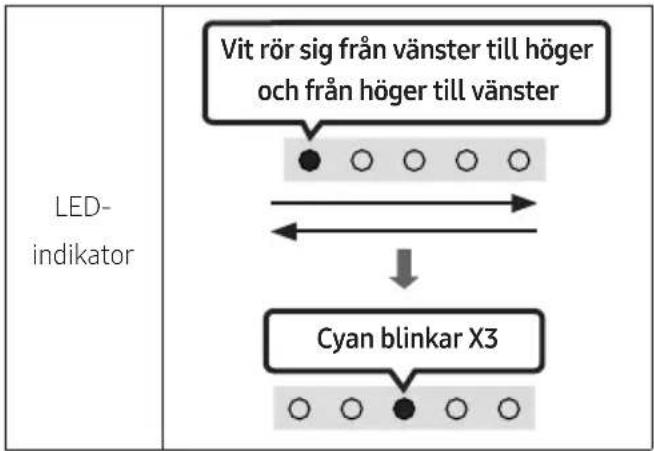

Initiering ____ 26

12 Felsökning 27

13 Licens 28
14 Licensmeddelande för open source 29
15 Viktig information om service 29
16 Specifikationer och guide 30

Specifikationer 30

01 KONTROLLERA KOMPONENTERNA

Soundbar-huvudenhet Soundbar-fjärrkontroll/batterier

AC/DC-adapter (Soundbar)

Strömsladd (Soundbar)

Optisk kabel

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)
• Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa fler komponenter eller tillvalskablar.
• Det finns två väggmonteringshål (M4-storlek) på undersidan av Soundbar. Köp en passande hållare separat och montera Soundbar på en vägg efter egna önskemål.
• Konstruktion och specifikationer kan ändras utan föregående meddelande.
• Tillbehören kan se lite annorlunda ut än på illustrationerna ovan.

Sätt i batterierna innan du använder fjärrkontrollen (R6-batterier x 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

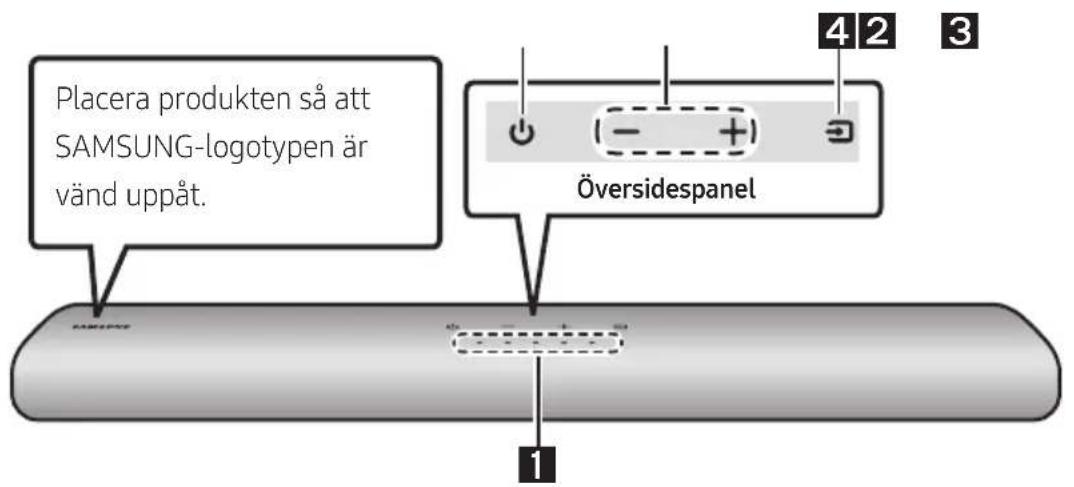

Översidespanelen på Soundbar

1	LED-indikator	Lysdiodsindikatorn blinkar, lyser eller ändrar färg beroende på Soundbars aktuella läge eller status. Lysdiodsindikatorns färg och antalet ljus visar det aktiva läget enligt vad som beskrivs nedan.
		Vit lysdiod	Vit lysdiod	Multifärgad lysdiod	Vit lysdiod	Vit lysdiod
		Den multifärgade lysdioden ändras till Vit, Cyan, Grönt, Rött, Gul, Orange, Lila och Blått beroende på läge eller status.
2	Ström Slår på och av strömmen.
3	Volym Justerar volymen.
4	Källa	Tryck på knappen → (Källa) för att ändra läget. Varje gång du ändrar läge lyser lysdioden i vitt och stängs sedan av.

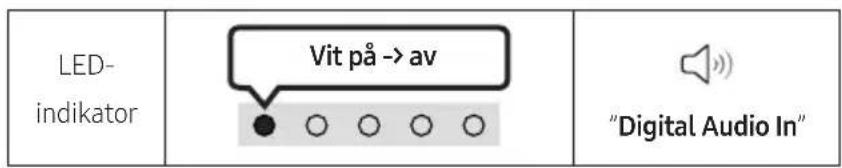

		LED-indikator	→ av
			"Digital Audio In" "Bluetooth"

• När du ansluter strömsladden börjar strömknappen fungera inom 4 till 6 sekunder.
• När du slår på enheten blir det en fördröjning på 4 till 5 sekunder innan den avger ljud.
• Om du hör ljud från både tv:n och Soundbar, går du till menyn Inställningar för tv-ljudet och ändrar tv-högtalaren till Extern högtalare.

1	DC 24V (Strömförsörjning in)Anslut AC/DC-strömadaptern.
2	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.

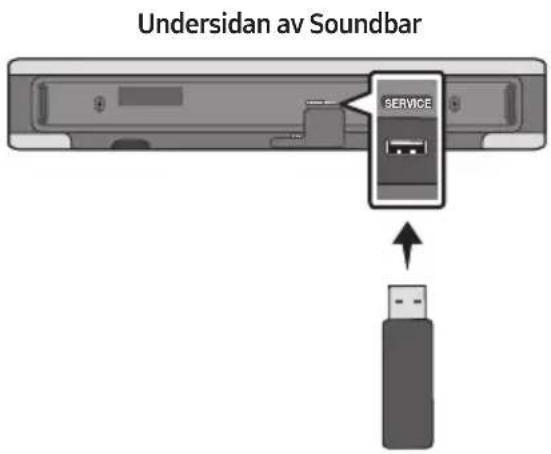

3	SERVICEAnslut en USB-lagringsenhet för att uppgradera produktens programvara.

• När du kopplar från strömkabeln till AC/DC-strömadaptern från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponentertill ett vägguttag innan alla anslutningar mellan komponenterna är färdiga.

03 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

1	StrömSlår på och av Soundbar.
	LED-indikator	Cyan blinkar X1På	Röd blinkar X3Av
	• Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer:- I lägena “Digital Audio In” / “Bluetooth” om det inte finns någon ljudsignal under 20 minuter.
2	→ (Källa)Tryck för att välja en källa som är ansluten till Soundbar.
3	→ (Tyst)Tryck på knappen → (Tyst) för att stänga av ljudet.Tryck på den igen för att slå på ljudet.
	LED-indikator	Blinkar X upprepat○ ○ ○ ○

4	SOUND MODEGenom att trycka på knappen kan du välja önskat ljudläge. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.
	LED-indikator	Vit blinkar X1
		"Standard" → "Smart" → "Music"
	StandardMatar ut originalljudet.SmartAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.MusicGer mer naturligt ljud som fyller rummet för musik.
[DS87]	Bluetooth PAIRVäxla Soundbar till Bluetooth-parkopplingsläge.När du trycker på knappen ändras lysdiodsvisningen enligt vad som visas nedan.Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.
[AS7C]	▶II (Spela upp/Paus)Du kan också spela upp/pausa musik genom att trycka på knappen.
[AC4K]	Upp/Ned/Vänster/HögerTryck Upp/Ned/Vänster/Höger på knappen för att välja eller ange funktioner.Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.

[86∠∠]

• Standard
  Matar ut originalljudet.
• Smart
  Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.
• Music
  Ger mer naturligt ljud som fyller rummet för musik.

Bluetooth PAIR

▶II (Spela upp/Paus)

Upp/Ned/Vänster/Höger

• Hoppa över musik

8	(Ljudkontroll)Genom att trycka på knappen kan du välja önskat ljudläge. Det önskade valet kan justeras med knapparna Upp/Ned. Varje gång läget ändras blinkar den multifärgade lysdioden i vitt.
	LED-indikator
		"Treble" → "Bass" → "Sync"
9	NIVÅ FÖR WOOFER (BAS)Tryck knappen uppåt eller nedåt för att justera nivån för woofern (bas) mellan -6 till +6. Ställ in ljudnivån för woofer (bas) till 0 (Standard) genom att trycka på knappen.
10	VOLYMTryck knappen uppåt eller nedåt för att justera volymen.
	LED-indikator	Volym upp	Volym ned

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.

• Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Stäng av Soundbar.

• Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "Samsung-TV Remote" (Standardläge), "Off-TV Remote", "All-TV Remote".

LED-indikatorns status ändras varje gång läget ändras, enligt vad som visas nedan.

Knapp på fjärrkontrollen LED-indikator Status
	"Samsung-TV Remote"(Standardläge)	Aktivera IR-fjärrkontrollen till en Samsung-tv.
	"Off-TV Remote"	Inaktivera tv-fjärrkontrollen.
	"All-TV Remote"	Aktivera IR-fjärrkontrollen till en tv från tredje part.

04 ANSLUTA SOUNDBAR

Ansluta ström

Använd strömkomponenterna för att ansluta Soundbar till ett eluttag i följande ordning:

- För mer information om den effekt som krävs och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

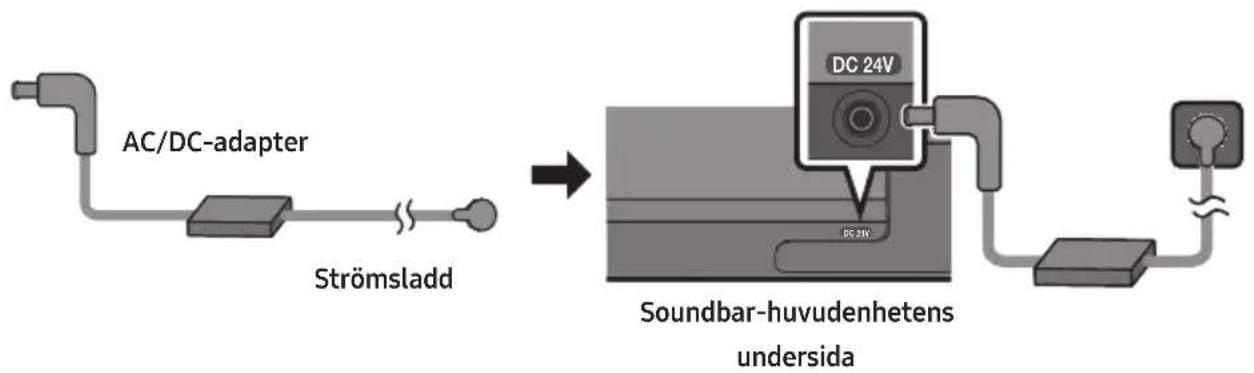

1. Anslut först strömsladden till AC/DC-adaptern. Anslut AC/DC-adaptern (med strömsladden) till Soundbar.
2. Anslut strömsladden till ett vägguttag.

OBS!

• Om du kopplar från och återansluter strömsladden medan produkten är på, slås Soundbar på automatiskt.
• Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

05 ANVÄNDA EN KABELANSLUTNING TILL TV:N

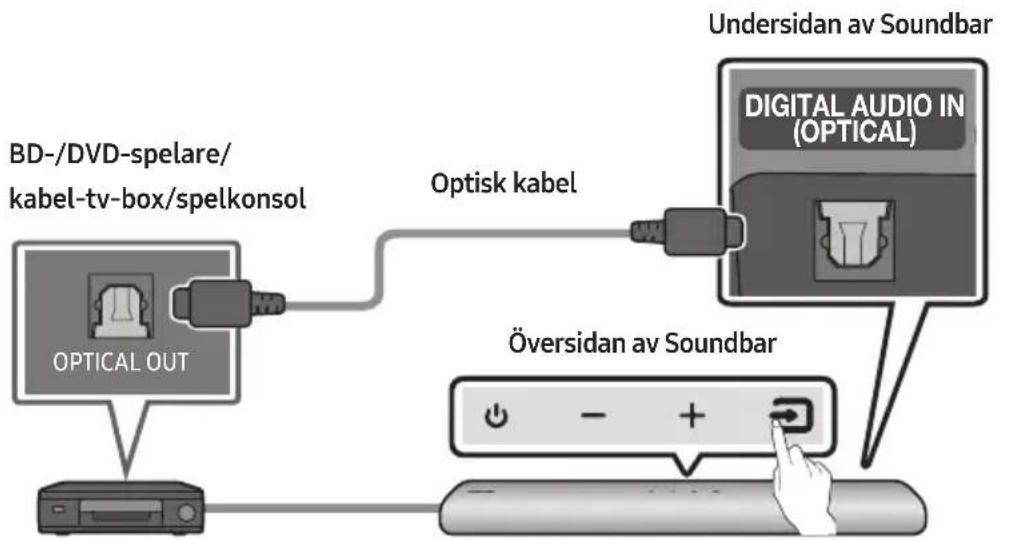

Ansluta med en optisk kabel

När ljudet i en sändning är kodat i Dolby Digital och "Digitalt utgångsljudformat" på din tv är inställt till PCM, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen på tv:n ändras upplever du bättre ljudkvalitet. (Tv-menyn kan använda andra uttryck för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Checklista före anslutning

- Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. När tv:n och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på tv:n med den optiska kabeln som visas på bilden.
2. Slå på Soundbar och tv:n.
3. Tryck på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "Digital Audio In".
4. Tv-ljudet hörs från Soundbar.

06 ANVÄNDA EN TRÅDLÖS ANSLUTNING TILL TV:N

Ansluta via Bluetooth

När en Samsung-tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Endast en Samsung-tv kan vara ansluten åt gången.
• En Samsung-tv som stöder Bluetooth kan anslutas. Kontrollera specifikationerna för din tv.

Den inledande anslutningen

1.

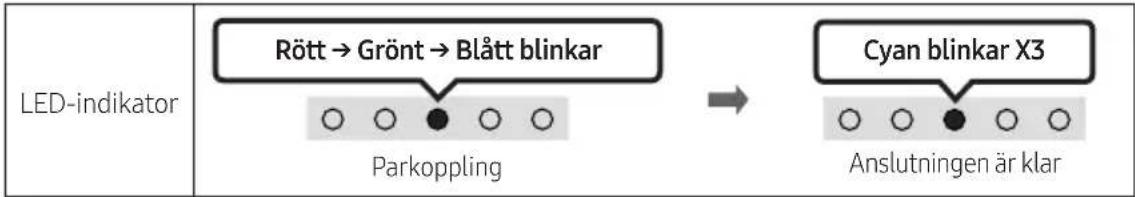

Bluetooth-parkopplingsknapp LED-indikator
ELLER I "Bluetooth"-läge 5 Sec	Rött → Grönt → Blått blinkar Parkoppling Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.	Cyan blinkar X3 Anslutningen är klar
	"Ready to connect via Bluetooth."	Kort "Ding"-ljud.

1. Välj Bluetooth-läge på Samsung-tv:n.

(t.ex. Hem (☐) → Inställn. (☐) → Ljud → Ljudutgång → Bluetooth-högtalarlista → [AV] Samsung Soundbar S4T-Series (Bluetooth))

1. Välj "[AV] Samsung Soundbar S4T-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Behöver parkopplas" eller "Parkopplad" på tv:ns lista över Bluetooth-enheter. Anslut Samsung-tv:n till Soundbar genom att välja meddelandet och sedan upprätta en anslutning.

1. Nu kan du höra ljudet från Samsung-tv:n på Soundbar.

- Om det finns en anslutningslogg mellan Soundbar och Samsung-tv:n, ansluts Soundbar automatiskt genom att ändra läge till "Bluetooth".

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S4T-Series) i listan över högtalare på Samsung-tv:n ska du ta bort den.
• Upprepa sedan steg 1 till 3.

Koppla bort Soundbar från Samsung-tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

- Det tar tid att koppla bort eftersom Samsung.tv:n måste ta emot ett svar från Soundbar. (Den tid det tar kan skilja sig åt beroende på modell av Samsung-tv.)

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

07 ANSLUTA EN EXTERN ENHET

Ansluta med en optisk kabel

1. När den externa enheten och Soundbar är avstängda ansluter du porten DIGITAL AUDIO IN (OPTICAL) på Soundbar och utgångsporten OPTICAL på den externa enheten med den optiska kabeln som visas på bilden.
2. Slå på Soundbar och den externa enheten.
3. Välj "Digital Audio In"-läge genom att trycka på knappen (Källa) på översidespanelen eller på fjärrkontrollen.
4. Ljudet på den externa enheten hörs från Soundbar.

08 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.

1.

Bluetooth-parkopplingsknapp LED-indikator
ELLER I "Bluetooth"-läge 5 Sec	Rött → Grönt → Blått blinkar Parkoppling Tills parkopplingen slutförts ändras den multifärgade lysdioden till Rött → Grönt → Blått i tur och ordning.	Cyan blinkar X3 Anslutningen är klar
	"Ready to connect via Bluetooth."	Kort "Ding"-ljud.

1. På enheten väljer du "[AV] Samsung Soundbar S4T-Series" i listan som visas.
2. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte kan ansluta

• Om du har en befintlig Soundbar (t.ex. [AV] Samsung Soundbar S4T-Series) i listan över högtalare på mobilenheten ska du ta bort den.
• Upprepa steg 1 och 2.

Anmärkningar om Bluetooth-anslutning

• Hitta en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läge.
• Soundbar kanske inte utför Bluetooth-sökning eller -anslutning korrekt under följande omständigheter:
• Om det finns ett starkt elektriskt fält runt Soundbar.
• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller har en felfunktion.
• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.
• Soundbar har stöd för SBC-data (44,1 kHz, 48 kHz).
• Anslut bara till en Bluetooth-enhet som har stöd för A2DP (AV)-funktionen.
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som bara har stöd för HF-funktionen (Hands Free).
• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.
• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.
• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.
• En Bluetooth-enhet kan uppleva oljud eller felfunktioner under följande omständigheter:

- Om någon kroppsdel är i kontakt med signalmottagaren på Bluetooth-enheten eller Soundbar

- I hörn eller om det finns ett hinder i närheten, t.ex. en vägg eller avgränsare, där elektriska förändringar kan förekomma.

– När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.

- Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen för att välja något annat läge än "Bluetooth".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• Om Soundbar är frånkopplad från Bluetooth-enheten blinkar den multifärgade lysdiodsindikatorn "Rött" tre gånger.

Bluetooth-multianslutning

Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt.

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 19)
2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
3. Om du vill spela upp musik från Bluetooth-enhet "B" när du spelar upp från enheten "A", pausar eller stoppar du uppspelningen på enheten "A" och startar sedan uppspelningen på enheten "B".
4. Enheten växlar inte om du spelar upp musik från enheten "B" utan att pausa eller stoppa enheten "A" först.

Bluetooth-multiparkoppling

Parkoppla flera enheter med Soundbar

1. Slå på Soundbar.
2. På valfri källa håller du knappen (Källa) på ovansidan av Soundbar intryckt längre än 5 sekunder tills Soundbar går in i läget "Bluetooth-parkoppling". Slå sedan på Bluetooth på Bluetooth-enheten och välj Soundbar i listan över tillgängliga enheter. Soundbar ansluts automatiskt till Bluetooth-enheten.
3. Det går också att parkoppla och ansluta en 2:a Bluetooth-enhet till Soundbar med samma metod. Om du försöker ansluta en 3:e enhet tappar en ansluten enhet som inte spelar upp ljud Bluetooth-anslutningen, men förblir parkopplad med Soundbar.
4. Med samma metod kan du parkoppla upp till 8 Bluetooth-enheter, men bara de senaste 2 förblir anslutna till Soundbar samtidigt.

OBS!

• Endast 1 Samsung-tv eller 2 Bluetooth-enheter kan vara anslutna till Soundbar samtidigt.
• Soundbar kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-tv.

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från innehåll på mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.
2. Se "Ställa in funktionen Tap Sound" nedan för information om hur du slår på funktionen.
3. Tryck mobilenheten mot Soundbar. Välj "Starta nu" i meddelandefönstret som visas. En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

4. Spela upp ljudet för innehåll på mobilenheten via Soundbar.

5. Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

6. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.
7. Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
8. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen.

Ställa in funktionen Tap Sound

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→_) på SmartThings-appskärmen som visas på mobilenheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar. Funktionen slås på.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avständ från Soundbar.

09 MONTERA PÅ EN VÄGG

Samsung ger ingen support för väggfästet. Du kan köpa ett väggfäste separat för att installera högtalaren på väggen om du vill.

Faktorer att ta hänsyn till vid köp

• Maxlast : Mer än 7,6 kg
• Hålstorlek : M4 - 10 gångad fattning

OBS!

• Eftersom väggmontering är valfritt måste du köpa motsvarande tillbehör separat.
• Kontrollera väggens styrka innan du monterar väggfästet. Om styrkan inte är tillräcklig bör du förstärka väggen innan du monterar väggfästet och högtalaren på väggen.

- Samsung ansvarar inte för eventuella skador på produkten som uppstår till följd av att produkten har monterats på ett felaktigt sätt.

- Installera inte högtalaren liggande eller upp och ned.

10 INSTALLERA SOUNDBAR FRAMFÖR TV:N

Installera mitten av Soundbar vid mitten av tv:n enligt bilden.

Placera Soundbar minst 3 cm från tv:n.

OBS!

• Se till att Soundbar är placerad på en plan och fast yta.
• Ett otillräckligt avständ från tv:n kan leda till problem och akustik.

11 PROGRAM- UPPDATERING

Viktigt: Uppdateringsfunktionen raderar alla användarinställningar. Vi rekommenderar att du skriver ned dina inställningar så att du enkelt kan återställa dem efter uppdateringen.

1. Anslut ett USB-minne till datorn.

Viktigt: Se till att det inte finns några musikfiler på USB-minnet. Det kan göra att uppdateringen av den inbyggda programvaran misslyckas.

1. Gå till Samsungs webbplats (samsung.com)

→ Välj Ange modellnummer och ange modellen för din Soundbar. Välj Bruksanvisningar och nedladdningar och hämta den senaste programvarufilen.

1. Spara den nedladdade programvaran på en USB-sticka och välj "Packa upp här" för att packa upp mappen.

2. Slå på Soundbar och anslut USB-minnet med programuppdateringen till SERVICE-porten.

3. Slå på Soundbar inom 3 minuter.

De 5 lysdioderna börjar blinka i en cyklisk sekvens och uppdateringen startar. Alla 5 lysdioderna är vita, sedan börjar de 5 lysdioderna blinka igen i tur och ordning. När uppdateringen är klar startar Soundbar om automatiskt.

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

Om den blinkande lysdiodsekvensen inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur SERVICE-porten på Soundbar och sätt sedan i den igen.
2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

• Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.
• Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.
• När uppdateringen är klar öppnas användarinställningarna i Soundbar så att du kan återställa dina inställningar. Vi rekommenderar att du skriver ned dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Om programvaruuppdateringen misslyckas kontrollerar du om det är fel på USB-minnet.
  • Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
• Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

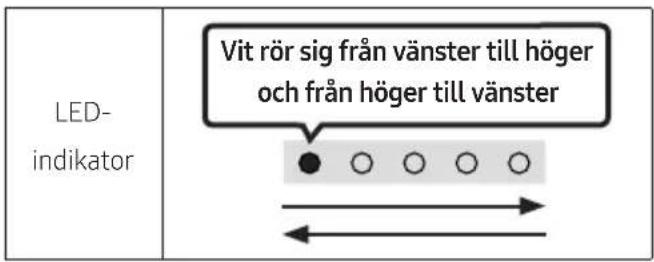

Initiering

När Soundbar är på trycker du på knapparna - + (Volym) på huvudenheten samtidigt i minst 5 sekunder. Lysdiodsdisplayen ändras enligt vad som visas nedan och sedan initieras Soundbar.

VAR FÖRSIKTIG

- Alla inställningar på Soundbar initieras. Se till att bara utföra den här åtgården när initiering är nödvändig.

12 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Om strömmen inte är på

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Om funktionerna inte fungerar korrekt

→Koppla bort strömsladden och sätt in den igen.
→Ta bort strömsladden från den externa enheten och försök igen.
→Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen.

Om fjärrkontrollen inte fungerar

→Se till att fjärrkontrollen är inom räckvidden för Soundbar.
→Byt ut batterierna mot nya.

Om ljudet från Soundbar inte hörs

→Volymen på Soundbar är för låg eller avstängd. Justera volymen.
→När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
→För ljud från tv:n, välj Soundbar. (Samsungtv: Hem ( [n] → Inställn. ( ) [●] Ljud → Ljudutgång → Välj Soundbar)

→Kabelanslutningen till Soundbar får inte vara lös. Ta bort kabeln och anslut den igen.
→Ta bort strömsladden helt, anslut den igen och slå på strömmen.
→ Initiera produkten och försök igen. (Se sidan 26.)

Om Bluetooth-anslutning inte är möjlig

→När du ansluter en ny enhet växlar du till Bluetooth-parkoppling för anslutning. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller tryck på knappen

(Källa) på huvudenheten i minst 5 sekunder.)

→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.

→Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Hem (m)→Inställn. (→Ljud → Ljudutgång →Bluetooth-högtalarlista)

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 26.)

Om Bluetooth-ljudet hackar

→Ljudet kan hacka på grund av störningar från radiofrekvenser eller elektroniska enheter i närheten. Håll sådana enheter borta från Soundbar för att undvika radiostörningar. Exempel: mikrovågsugnar.
→Om enheten som ska anslutas är långt borta från Soundbar kan ljudet hacka. Flytta enheten närmare Soundbar.
→Om någon del av din kropp har kontakt med Bluetooth-mottagaren eller produkten är installerad på en möbel av metall, kan ljudet hacka. Kontrollera installationsmiljön och användningsförhållandena.

Om Soundbar inte slås på så snart tv:n slås på

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

13 LICENS

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

15 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

16 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-S46T / S47T
Vikt 1,9 kg
Mått (B x H x D) 680,0 x 68,0 x 115,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	(25W x 2) + (25W x 2)
Uppspelningsformat som stöds(DTS 2.0-ljud spelas upp i DTS-format.)	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BT	100 mW vid 2,4 GHz–2,4835 GHz

Total strömförbrukning vid standbyläge (W)	2,0W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
• Vikt och mått är ungefärliga.

- Härmed försäkrar Samsung att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress:

http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet.

Utrustningen får användas i alla EU-länder.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

KOMMISSIONENS FÖRORDNING (EU) 2019/1782

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component
