BRUKSANVISNING HW-R480 SAMSUNG

LED-statuslamper bag på subwooferen

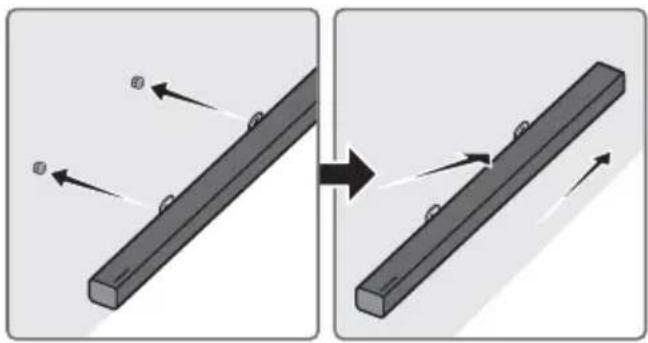

Vægmonteringsbeslag V
Vægmonteringsbeslag H

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

Auto Power Link slår automatisk på Soundbar när TV-en slås på.

1. Koble sammen Soundbar og en TV med en digital optisk kabel.

2. Trykk på Venstre-knappen på fjernkontrollen i 5 sekunder for å aktivere eller deaktivere Auto Power Link.

- Standardinnstillingen for Auto Power Link er ON. (Hvis du vil slå av denne funksjonen, holder du inne Venstre-knappen på fjernkontrollen i 5 sekunder.)

Er volumet stilt inn på minimumsnivå?

→ Justerer volumet.

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.
4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

OM DEN HÄR HANDBOKEN

Användarhandboken har två delar: den här enkla ANVÄNDARHANDBOKEN på papper, och en detaljerad FULLSTÄNDIG HANDBOK som du kan hämta.

Se den här handboken för säkerhetsanvisningar, produktinstallation, komponenter, anslutningar och produktspecifikationer.

Du hittar den FULLSTÄNDIG HANDBOK i Samsungs supportcenter på webben genom att skanna QR-koden. Om du vill visa handboken på din dator eller mobil laddar du ned den i dokumentformat från Samsungs webbplats. (http://www.samsung.com/support)

Konstruktion och specifikationer kan ändras utan föregående meddelande.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2) ____ 3

02 Produktöversikt 4

Frontpanel/höger sidopanel på Soundbar ____ 4

Bottenpanelen på Soundbar ____ 5

03 Ansluta Soundbar 6

Ansluta ström ____ 6

Ansluta Soundbar till subwoofern ____ 7

– Automatisk anslutning mellan subwoofern och Soundbar ____ 7

- Ansluta subwoofern manuellt om automatisk anslutning misslyckas ____ 8

Ansluta SWA-8500 till en Soundbar 10

04 Anslutning till tv:n 13

Metod 1. Ansluta via kabel ____ 13

- Ansluta med en optisk kabel 13

Metod 2. Ansluta trådlöst ____ 14

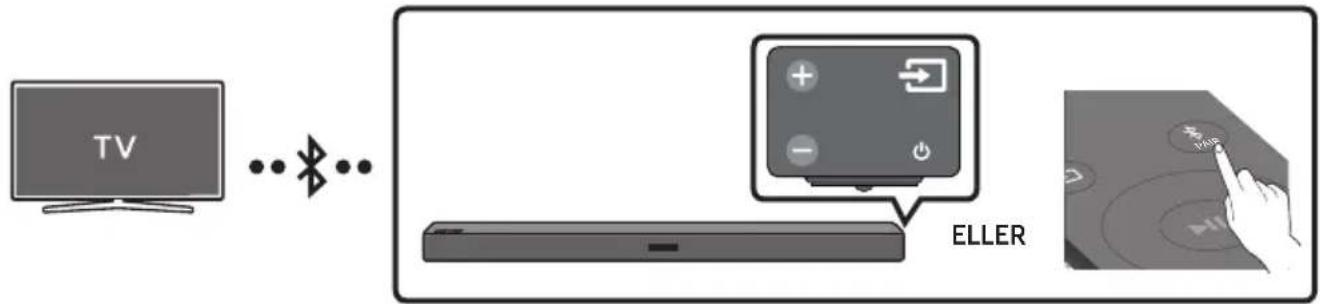

- Ansluta en tv via Bluetooth 14

05 Ansluta en extern enhet 16

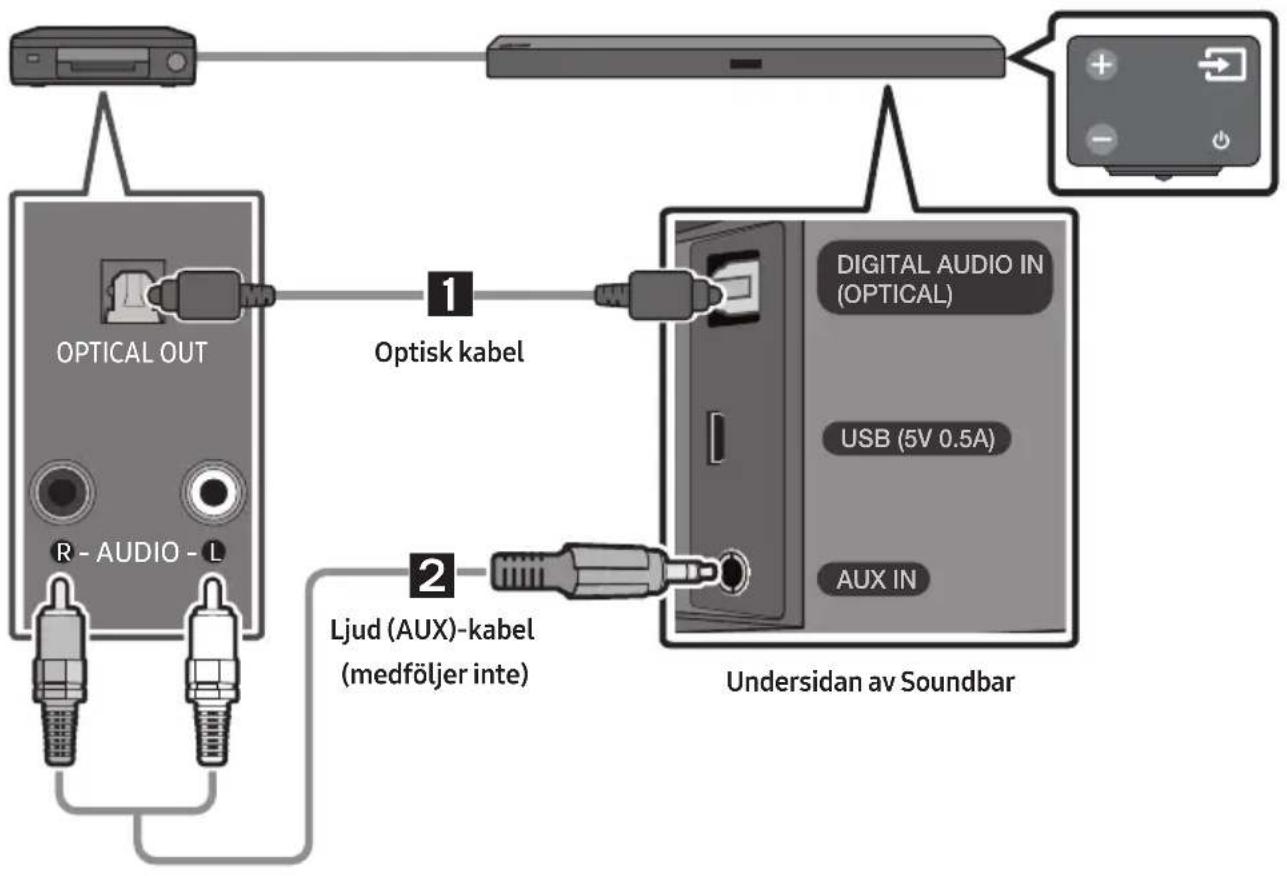

Ansluta med en optisk eller analog ljudkabel (AUX) 16

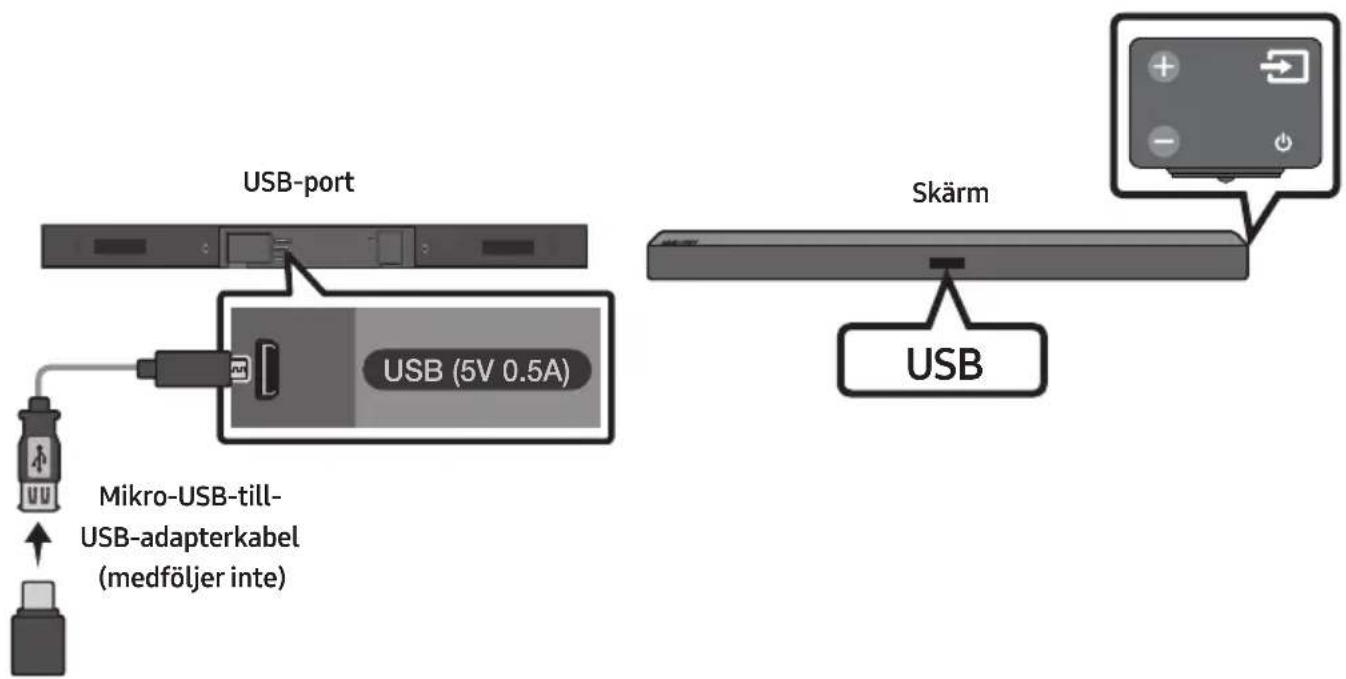

06 Ansluta en USB-lagringsenhet 17

07 Ansluta en mobilenhet 19

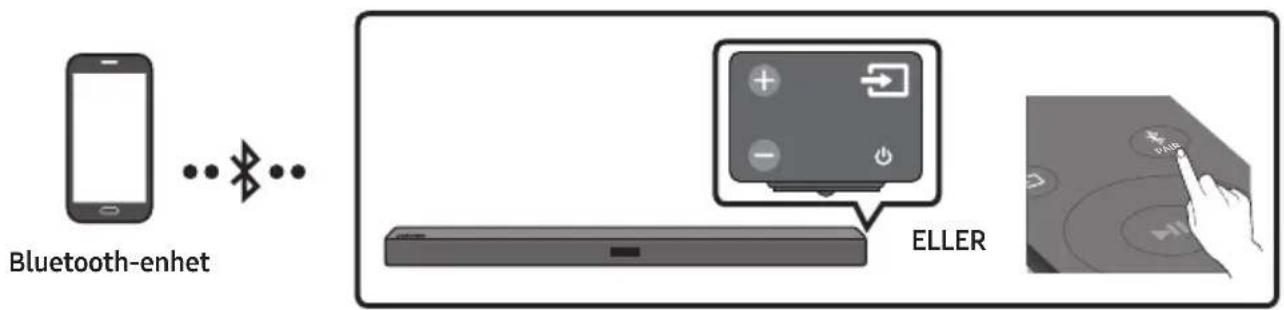

Ansluta via Bluetooth 19

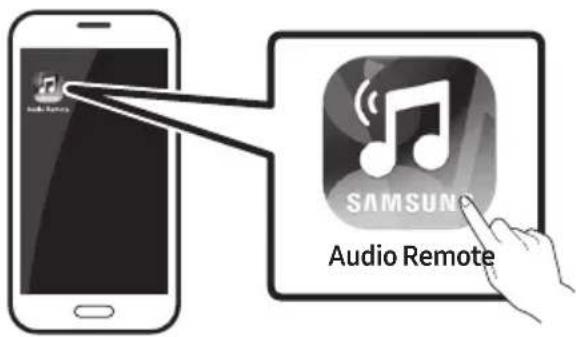

Använda Samsung Audio Remote-appen 22

- Installera Samsung Audio Remote-appen 22

- Starta Samsung Audio Remote-appen 22

08 Använda fjärrkontrollen 23

Använda fjärrkontrollen ____ 23

Justera Soundbar-volymen med fjärrkontrollen till en tv 26

Använda de dolda knapparna (knappar med mer än en funktion) 27

Uteffektspecifikationer för de olika ljudeffektslägena 27

09 Installera väggfästet 28

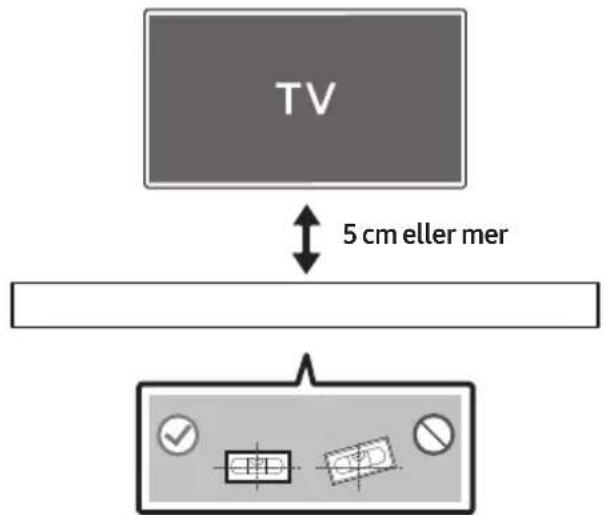

Försiktighetsåtgärder vid installation 28

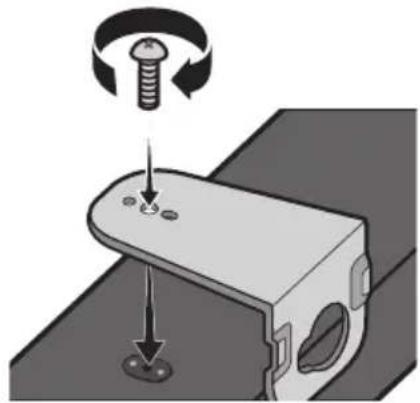

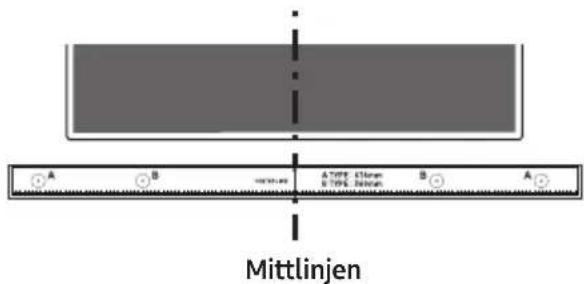

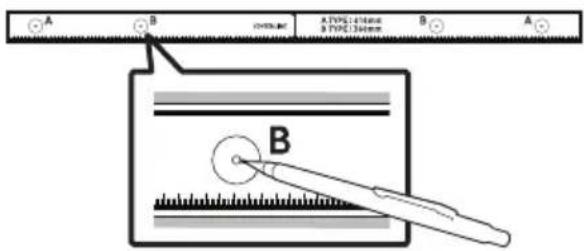

Väggmonteringskomponenter 28

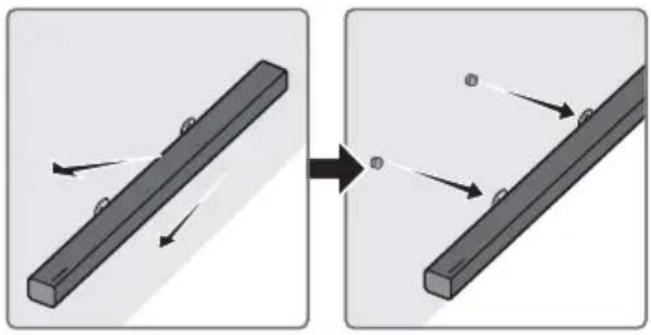

Montera ned Soundbar från väggen 30

10 Program-uppdatering 31

Om UPDATE inte visas ____ 32

11 Felsökning 33

12 Licens 34

13 Licensmeddelande för open source 34

15 Specifikationer och guide 35

Specifikationer 35

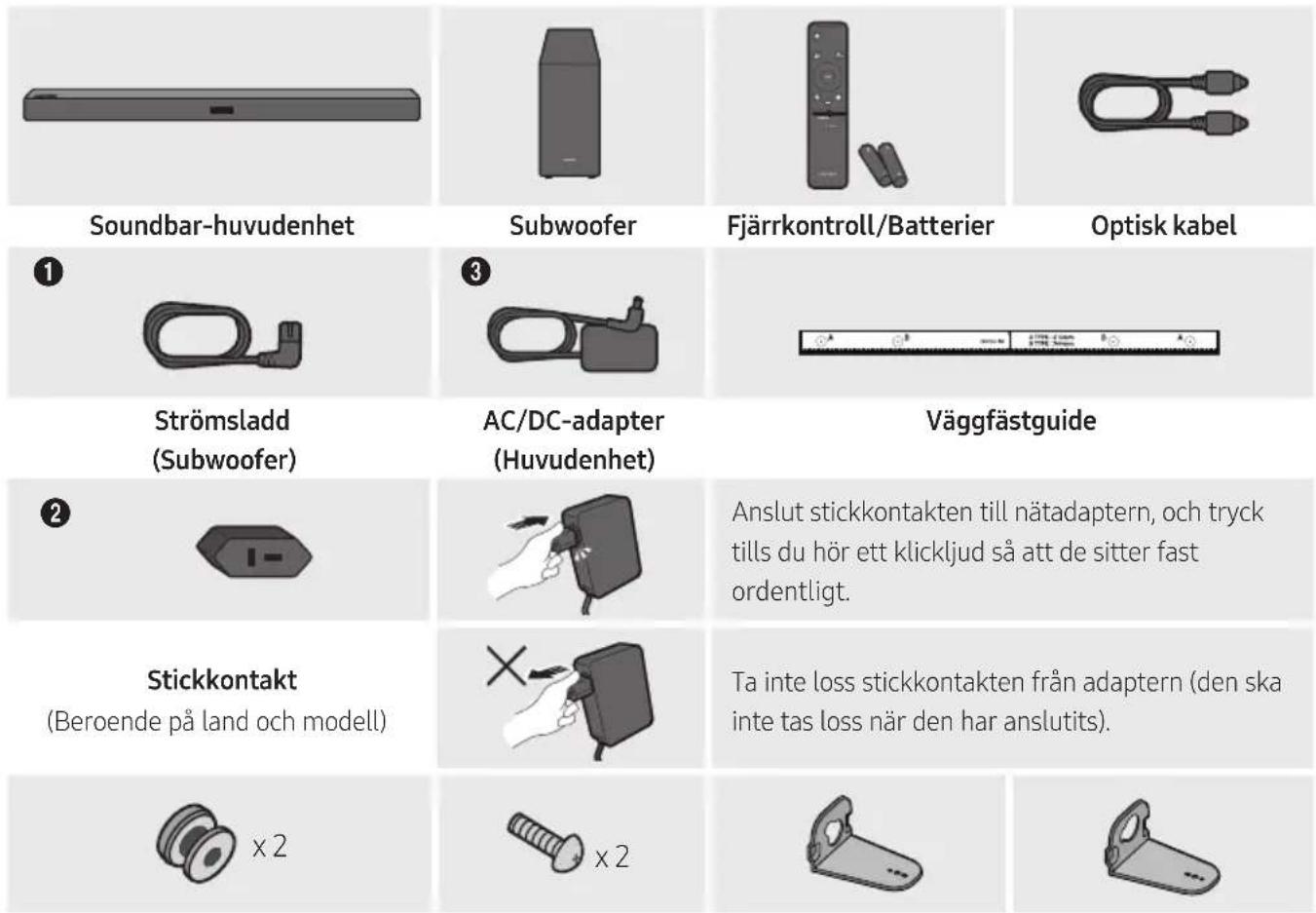

01 KONTROLLERA KOMPONENTERNA

Fästskruv Skruv Väggfäste V Väggfäste H

Trådlös surroundljudshögtalaruppsättning (SWA-8500)

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

• Stegen för strömanslutning är märkta (1, 2, 3). Mer information om strömanslutningar finns på sidan 6.

• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.

• Beroende på region kan stickkontakten variera i utseende, och den kan även levereras integrerad med AC/DC-adaptern.

Sätt i batterierna innan du använder fjärrkontrollen (AA-batterier × 2)

Skjut batteriluckan i pilens riktning tills den har avlägsnats helt. Sätt i 2 AA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast batteriluckan igen.

Frontpanel/höger sidopanel på Soundbar

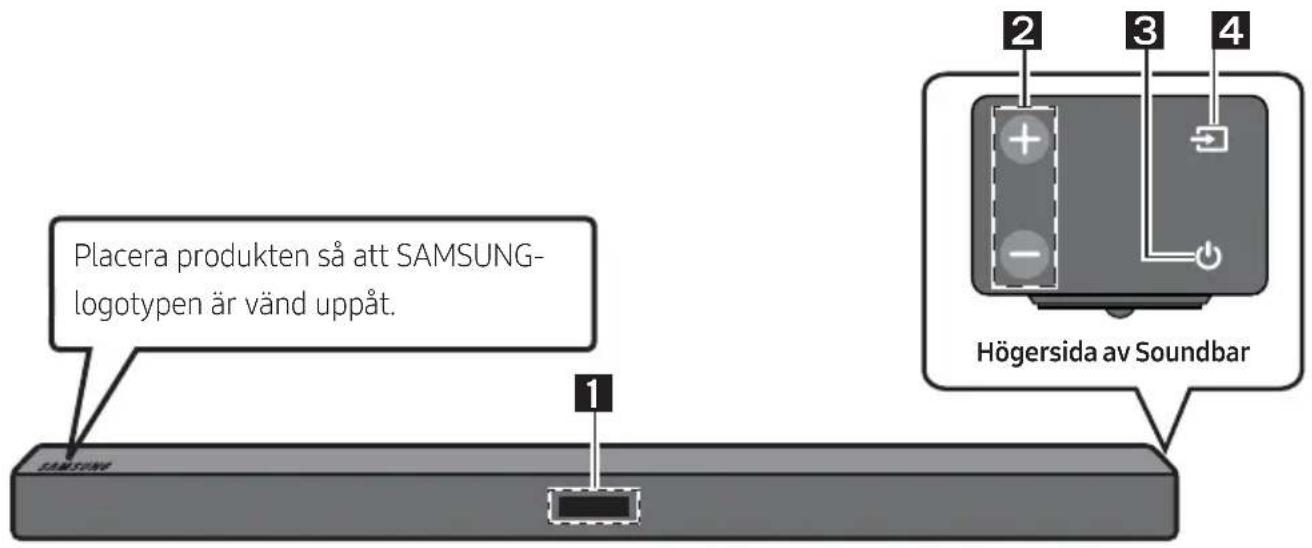

1	SkärmVisar produktens status och aktuella läge.
2	Knappen +/- (Volym) Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
3	Knappen Ström)Slår på och av strömmen.
4	Knappen Källa)Väljer ingångsläge för källa.
	Ingångsläge Skärm
	Optisk digital ingång D.IN
	AUX-ingång AUX
	BLUETOOTH-läge BT
	USB-läge USB
	Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen → (Källa)intryckt längre än 5 sekunder.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.
• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.
• Om du endast vill lyssna på ljudet från Soundbar måste du stänga av TV-högtalarna i menyn Ljudkonfiguration på din TV. Se den bruksanvisning som medföljer din TV.

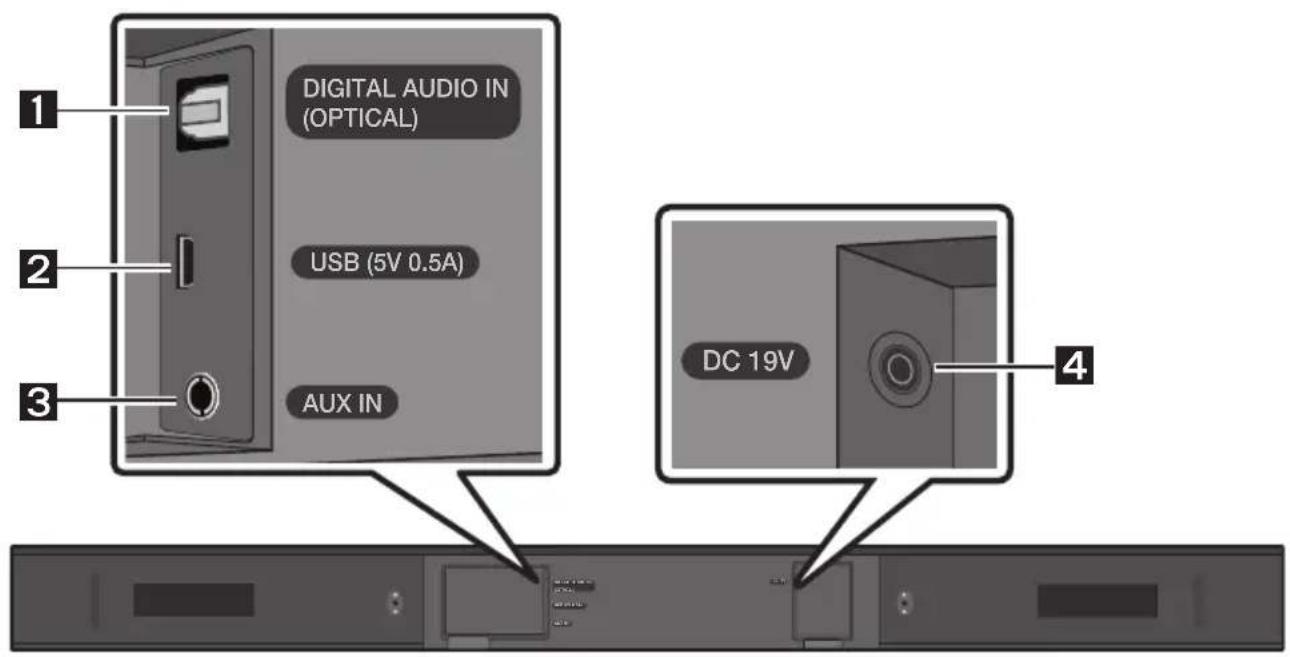

Bottenpanelen på Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet.

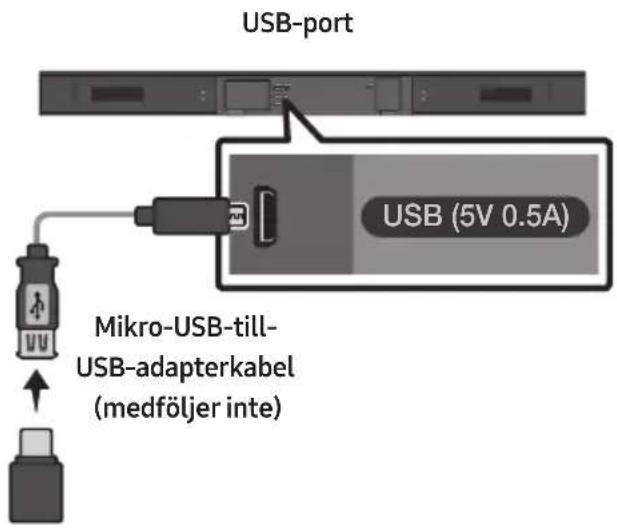

2	USB (5V 0.5A)Anslut en USB-enhet här för att spela upp musikfiler på USB-enheten genom Soundbar.
3	AUX INAnslut till den analoga utgången på en extern enhet.
4	DC 19V (Strömförsörjning in)Anslut AC/DC-strömadaptern.

• När du kopplar från strömkabeln från ett vägguttag ska du dra i kontakten. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANSLUTA SOUNDBAR

Ansluta ström

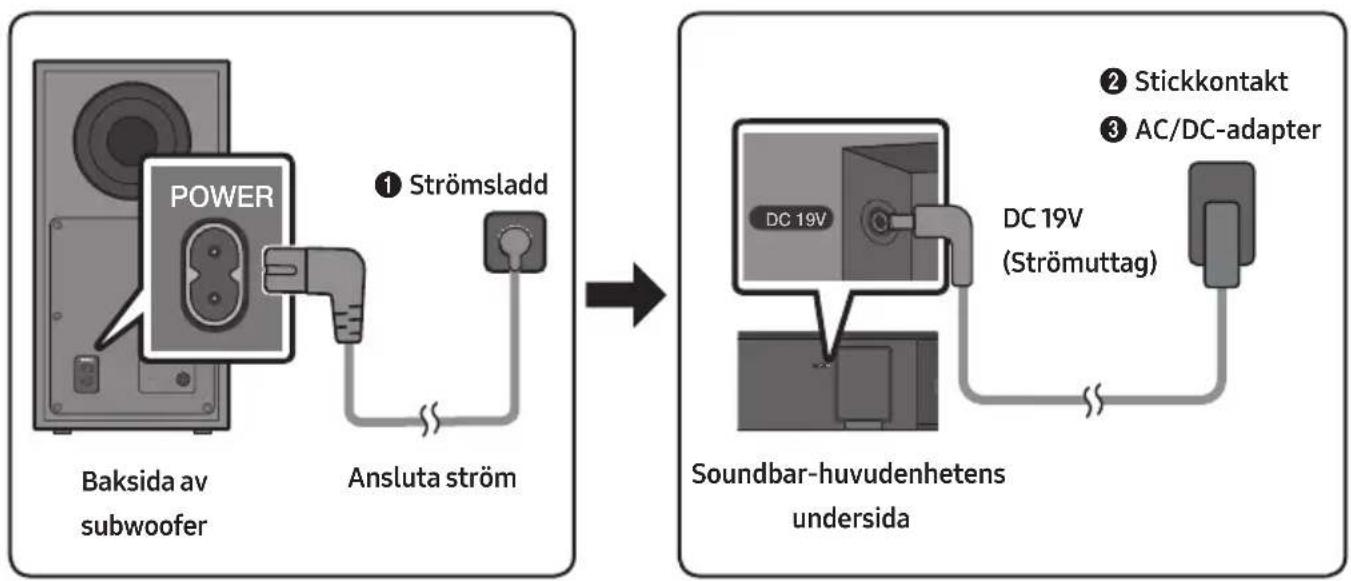

Använd kablarna (1, 2, 3) för att ansluta subwoofern och Soundbar till ett eluttag i följande ordning:

① Anslut strömsladden till subwoofern.
② Anslut stickkontakten till adaptern.
③ Anslut nätadaptern till Soundbar och sedan till ett vägguttag.

Se bilderna nedan.

- Mer information om den strömförsörjning som krävs och om strömförbrukning finns på etiketten på produkten. (Etikett: Soundbar-huvudenhetens undersida)

- Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

Ansluta Soundbar till subwoofern

När subwoofern är ansluten kan du få ett djupt basljud.

Automatisk anslutning mellan subwoofern och Soundbar

När du slår på strömmen efter att du anslutit strömkablarna till Soundbar och subwoofern, ansluts subwoofern automatiskt till Soundbar.

- När den automatiska hopparningen har slutförts tänds de blå indikatorlamporna på baksidan av subwoofern.

LED-indikatorlampor på baksidan av subwoofern

LED Status	Beskrivning Lösning
Blå	På	Lyckad anslutning (normal drift)	-
	Blinkar Återställer anslutningen		Kontrollera om strömkabeln som är ansluten till huvudenheten för Soundbar är korrekt ansluten eller vänta ca 5 minuter. Om blinkandet fortsätter provar du med att ansluta subwoofern manuellt.Se sidan 8.
Röd På		Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 8.
Röd och blå	Blinkar Felfunktion		Se kontaktinformationen till Samsung Service Center i handboken.

Ansluta subwoofern manuellt om automatisk anslutning misslyckas

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.

• Se till att Soundbar är på.

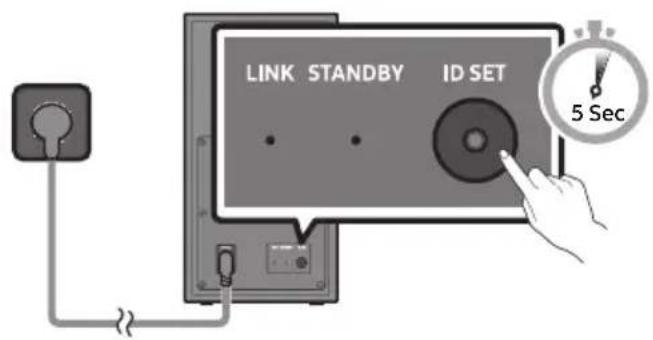

• Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

Baksida av subwoofer

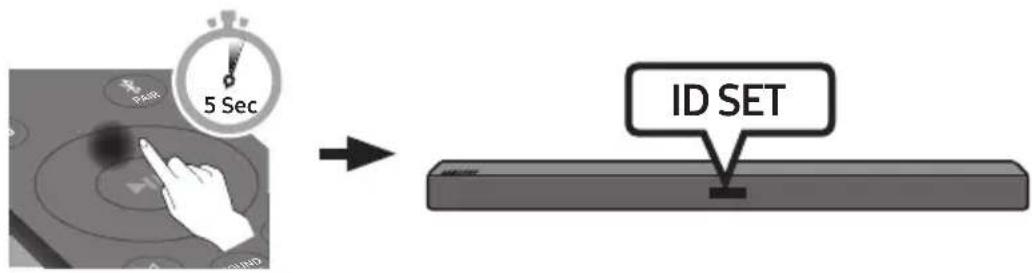

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.

2. MeddelandetID SET visas på Soundbars display ett kort tag och försvinner sedan.

3. Soundbar slås på automatiskt när IDSET är klar.

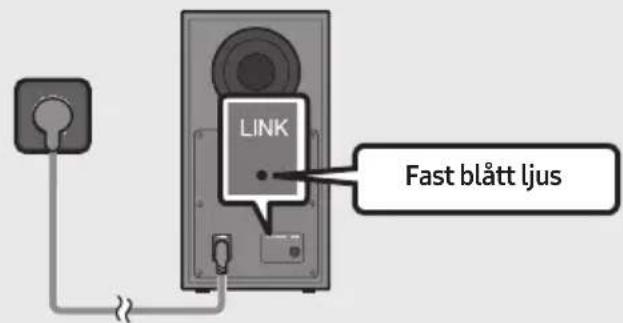

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa subwoofern.

OBS!

• Anslut inte den här produktens strömkabel eller din tv till ett vägguttag förrän alla anslutningar mellan komponenterna är klara.
• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått flera gånger.
• Om du använder en enhet som använder samma frekvens (5,8 GHz) som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavständet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

SÄKERHETSÅTGÄRDER

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga lyssningsprestanda bör du se till att området runt den trådlösa subwoofern och den trådlösa mottagarmodulen är fritt från hinder.

Ansluta SWA-8500 till en Soundbar

Utöka till helt trådlöst surroundljud genom att ansluta den trådlösa surroundljudshögtalaruppsättningen (SWA-8500) från Samsung till din Soundbar.

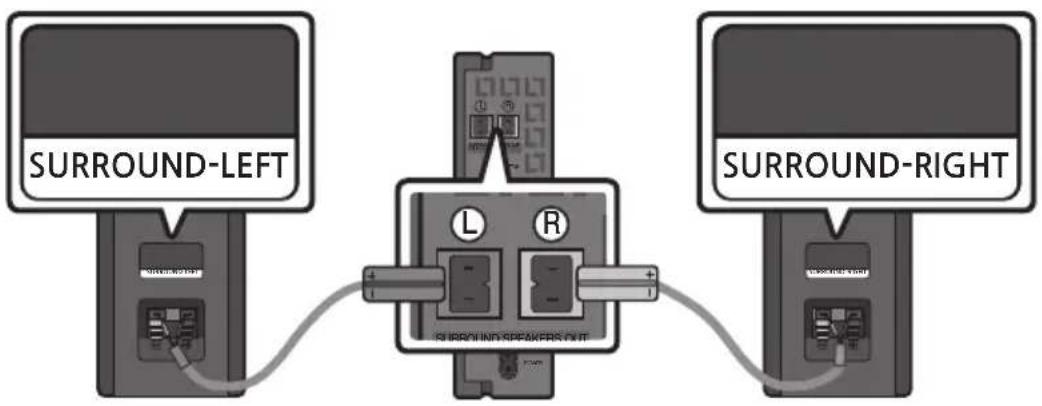

1. Anslut den trådlösa mottagarmodulen till 2 surroundhögtalare

Använd högtalarkablarna för att ansluta två surroundhögtalare till den trådlösa mottagarmodulen.

- Högtalarkablarna är färgkodade.

Anslut högtalarkablarna till den trådlösa mottagarmodulen enligt följande:

1. Sätt i den grå kontakten i det grå uttaget på den trådlösa mottagaren.
2. Sätt i den blå kontakten i det blå uttaget på den trådlösa mottagaren.

Anslut högtalarkablarna till surroundhögtalarna enligt följande:

1. Koppla högtalarkabeln som är ansluten till det grå uttaget till högtalaren med den grå etiketten.
2. Koppla högtalarkabeln som är ansluten till det blå uttaget till högtalaren med den blå etiketten.
3. Sätt i den röda och svarta änden av varje högtalarkabel i det röda och svarta uttaget på respektive högtalare.

- Etiketterna sitter på högtalarnas baksida.

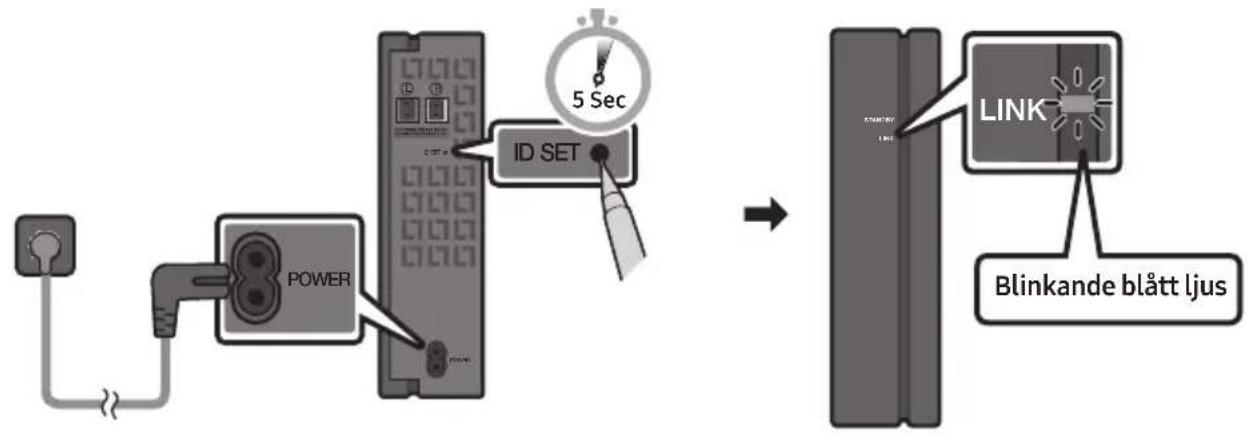

2. Kontrollera standby-status efter anslutning till ett eluttag

Lysdiodsindikatorn LINK (blå lysdiod) på den trådlösa mottagarmodulen blinkar. Om lysdioden inte blinkar trycker du på knappen ID SET på baksidan av den trådlösa mottagarmodulen med spetsen på en penna i 5-6 sekunder tills lysdiodsindikatorn LINK blinkar (blått).

3. Konfigurera "ID SET" med Soundbar-fjärrkontrollen

Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.

• MeddelandetID SET visas på Soundbars display ett kort tag och försvinner sedan.
• Soundbar slås på automatiskt när ID SET är klar.

VAR FÖRSIKTIG

- Om din Soundbar spelar upp musik när den ansluts till SWA-8500 kan det hända att ljudet hackar något från subwoofern när anslutningen upprättas.

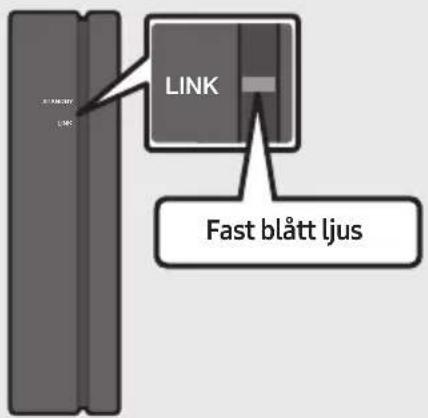

4. Kontrollera om lysdioden LINK lyser blått (upprättad anslutning)

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa mottagarmodulen.

5. Om SWA-8500 inte ansluts följer du anvisningarna enligt lysdiodsindikatorns status

Lysdiodsstatus Åtgård
LINK (blå)	På Ansluten till Soundbar -
	Blinkar Standby-status för anslutning		Kontrollera om Soundbar är påslagen
			Upprepa steg 3 till 4.
STANDBY (röd)	På Anslutningsfel		Kontrollera om Soundbar är påslagen
			1. Tryck på knappen ID SET på baksidan av den trådlösa mottagarmodulen med en pennspets i 5–6 sekunder tills lysdiodsindikatorn LINK blinkar blått.2. Upprepa steg 3 till 4.
Annan	-	Fel	Kontakta ett Samsung-servicecenter.

04 ANSLUTNING TILL TV:N

Hör tv-ljudet från din Soundbar via kabelanslutning eller trådlös anslutning.

- När Soundbar är ansluten till en vald Samsung-tv kan Soundbar styras med tv:ns fjärrkontroll.

• Funktionen stöds av Samsung Smart TV-modeller från 2017 och senare som stöder Bluetooth när du ansluter Soundbar till tv:n med en optisk kabel.
• Med den funktionen kan du också använda tv-menyn för att justera ljudfältet och olika inställningar samt volym och tyst.

Metod 1. Ansluta via kabel

När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)

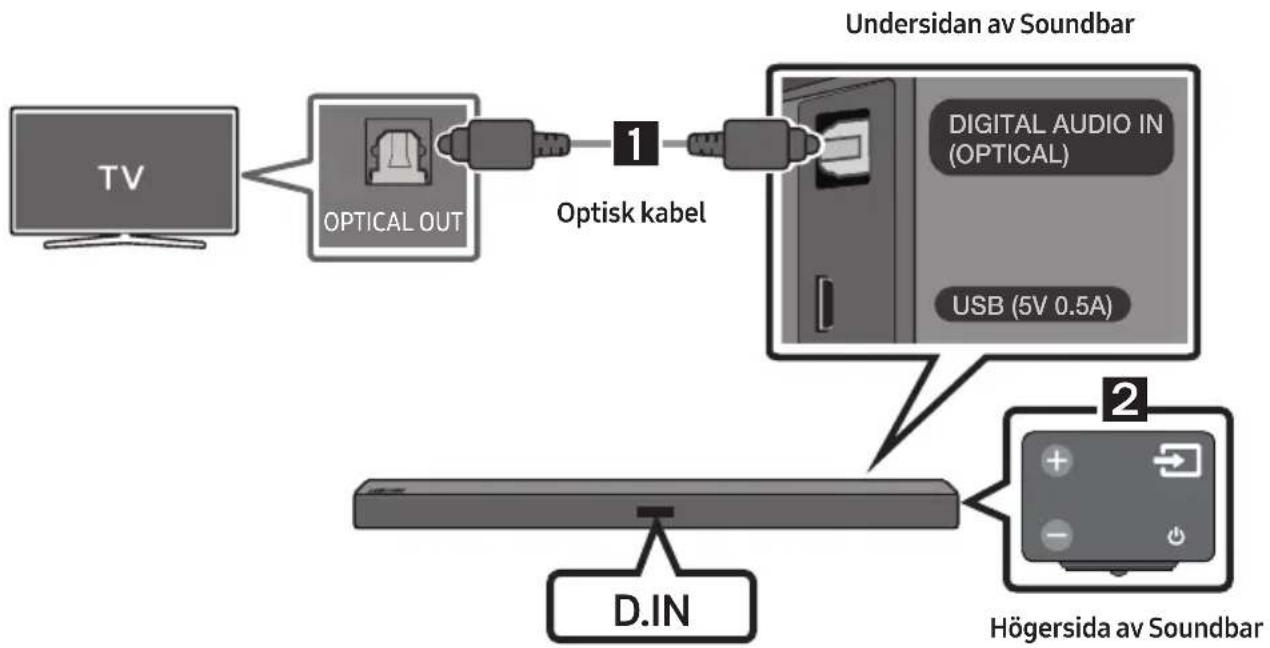

Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel.
2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan läget "D.IN".

Auto Power Link

Auto Power Link slår automatiskt på Soundbar när tv:n slås på.

1. Anslut Soundbar och en tv med en digital optisk kabel.

2. Tryck på knappen Vänster på fjärrkontrollen i 5 sekunder för att aktivera eller inaktivera Auto Power Link.

- Auto Power Link är som standard inställd på ON. (Om du vill inaktivera funktionen håller du knappen Vänster intryckt på fjärrkontrollen i 5 sekunder.)

- Beroende på den anslutna enheten kanske inte Auto Power Link fungerar.

- Den här funktionen är bara tillgänglig i läget "D.IN".

Metod 2. Ansluta trådlöst

Ansluta en tv via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen → (Källa) på panelens högersida och välj sedan "BT". "BT" ändras till "BT READY" automatiskt om några sekunder om det inte finns någon Bluetooth-enhet ansluten till Soundbar. b. När "BT READY" visas håller du knappen → (Källa) på panelens högersida på Soundbar intryckt i mer än 5 sekunder så att "BT PAIRING" visas.

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)

2. Välj "[AV] Samsung Soundbar R4-Series" från listan på tv-skärmen.

En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "[AV] Samsung Soundbar R4-Series") visas i listan tar du bort den.
• Upprepa sedan steg 1 till och med 3.

OBS!

- När du har anslutit Soundbar till din TV för första gången använder du läget "BT READY" för att återansluta.

Koppla bort Soundbar från tv:n

Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen ▶II (Uppspelning/Paus) på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "BT READY". (Växla mellan aktiverad → inaktiverad)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen eller håll knappen 📄 (Källa) på Soundbars högra sida intryckt i mer än 5 sekunder medan Soundbar är i läget "BT".)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avständet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.

• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
• Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

05 ANSLUTA EN EXTERN ENHET

Anslut till en extern enhet genom ett fast eller trådlöst nätverk för att spela upp ljud från den externa enheten via Soundbar.

Ansluta med en optisk eller analog ljudkabel (AUX)

BD-/DVD-spelare/ kabelbox/spelkonsol

Högersida av Soundbar

1 Optisk kabel

① Anslut DIGITAL AUDIO IN (OPTICAL) på huvudenheten till OPTICAL OUT-uttaget på källenheten med en digital optisk kabel.
② Välj "D.IN"-läge genom att trycka på knappen → (Källa) på höger sidopanel eller på fjärrkontrollen.

2 Ljud (AUX)-kabel

① Anslut AUX IN (Ljud) på huvudenheten till AUDIO OUT-uttaget på källenhet med en ljudkabel.
② Välj "AUX"-läge genom att trycka på knappen (Källa) på höger sidopanel eller på fjärrkontrollen.

06 ANSLUTA EN USB-LAGRINGSENHET

Du kan spela upp musikfiler från USB-lagringsenheter via Soundbar.

1. Anslut en mikro-USB-till-USB-adapterkabel med ett USB 2.0 mikro-USB-uttag med hankontakt (Typ B) i ena änden och ett 2.0 USB-uttag med standardhonkontakt (Typ A) i den andra änden till mikro-USB-uttaget på din Soundbar.

- Mikro-USB-till-USB-adapterkabeln säljs separat. Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa.

1. Anslut USB-enheten till honkontakten på adapterkabeln.

2. Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och välj sedan "USB".

3. "USB" visas på displayen.

4. Spela upp musik från USB-lagringsenheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om ingen USB-enhet har anslutits under mer än 20 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80–320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80–320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80–320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80–320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56–128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56–128kbps
*.aac	AAC	16kHz ~ 96kHz	48–320kbps
	AAC-LC	16kHz ~ 96kHz	128–192kbps5.1-kanal 320kbps
	HE-AAC	24kHz ~ 96kHz	48–64kbps5.1-kanal 160kbps
*.wav	-	16kHz ~ 48kHz	upp till 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50–500kbps

• Om det finns för många mappar och filer på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.

07 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Du kan inte ansluta fler än en Bluetooth-enhet åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen ➞ (Källa) på panelens högersida och välj sedan "BT". "BT" ändras till "BT READY" automatiskt om några sekunder om det inte finns någon Bluetooth-enhet ansluten till Soundbar. b. När "BT READY" visas håller du knappen ➞ (Källa) på panelens högersida på Soundbar intryckt i mer än 5 sekunder så att "BT PAIRING" visas.

1. Välj "[AV] Samsung Soundbar R4-Series" från listan.

- När en Soundbar är ansluten till Bluetooth-enheten visas [Bluetooth-enhetens namn] → "BT" på framsidesdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex."[AV] Samsung Soundbar R4-Series") visas i listan tar du bort den.
• Upprepa sedan steg 1 och 2.

OBS!

- När du har anslutit Soundbar till din mobilenhet för första gången använder du läget "BT READY" för att återansluta.

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I detta läge kan du söka efter tidigare anslutna TV-apparater eller ansluta en tidigare ansluten mobilenhet till Soundbar.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝ PAIR på fjärrkontrollen, håll ned knappen ➞ (Källa) på den högra sidopanelen på Soundbar i mer än 5 sekunder i "BT"-läge.)

OBS!

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avständet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 20 minuter i Redo-läget.
• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

– Om det finns ett starkt elektriskt fält runt Soundbar.
– Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
– Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågon måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).
• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).
• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV] Samsung Soundbar R4-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

• Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".
• Soundbar kan inte parkopplas till en annan Bluetooth-enhet om den redan är i Bluetooth-läge och är parkopplad med en Bluetooth-enhet.

Bluetooth Power På (SOUND MODE)

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. "ON-BLUETOOTH POWER" visas på Soundbars skärm.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen (Källa) på högra sidopanelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

OBS!

• I Bluetooth-anslutningsläge kan Bluetooth-anslutningen stängas av om avståndet mellan Soundbar och Bluetooth-enheten överskrider 10 m.
• Soundbar slås automatisk av efter 20 minuter i statusen Redo.

Mer om Bluetooth

Bluetooth är en ny teknik som gör att Bluetooth-kompatibla enheter enkelt kan ansluta till varandra med en kort trådlös anslutning.

- En Bluetooth-enhet kan orsaka ljud eller tekniskt fel, beroende på användning, i följande fall:

- När en del av kroppen är i kontakt med mottagnings- / överföringssystemet för Bluetooth-enheten eller Soundbar.

– Elektrisk variation på grund av hinder i form av vägg, hörn eller företagspartition.

- Vid exponering för elektrisk störning från enheter inom samma frekvensband, som exempelvis medicinsk utrustning, mikrovågsugnar och trådlöst nätverk.

• Para ihop Soundbar med Bluetooth-enheten och håll ett kort avständ.
• Ju längre avständ mellan Soundbar och Bluetooth-enheten, desto sämre kvalitet.

Om avståndet överskrider Bluetooth-enhetens användarintervall förloras anslutningen.

• I områden med dåliga mottagningsförhållanden kanske inte Bluetooth-anslutningen fungerar som den ska.
• Bluetooth-anslutningen fungerar bara när den är nära enheten. Anslutningen bryts automatiskt om avståndet ligger utanför det här intervallet. Även inom det här intervallet kan ljudkvaliteten försämras av hinder, såsom väggar eller dörrar.
• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Använda Samsung Audio Remote-appen

Installera Samsung Audio Remote-appen

För att styra Soundbar med en smart enhet och Samsung Audio Remote-appen, hämtar du först Samsung Audio Remote-appen i Google Play-butiken.

Marknadssökning : Samsung Audio Remote

Starta Samsung Audio Remote-appen

Starta Samsung Audio Remote-appen genom att trycka på Audio Remote-ikonen på smartenheten och följ sedan instruktionerna på skärmen.

- Samsung Audio Remote-appen är bara kompatibel med Android-baserade mobiltelefoner och mobila enheter med Android OS 3.0 eller senare.

08 ANVÄNDA FJÄRRKONTROLLEN

Använda fjärrkontrollen

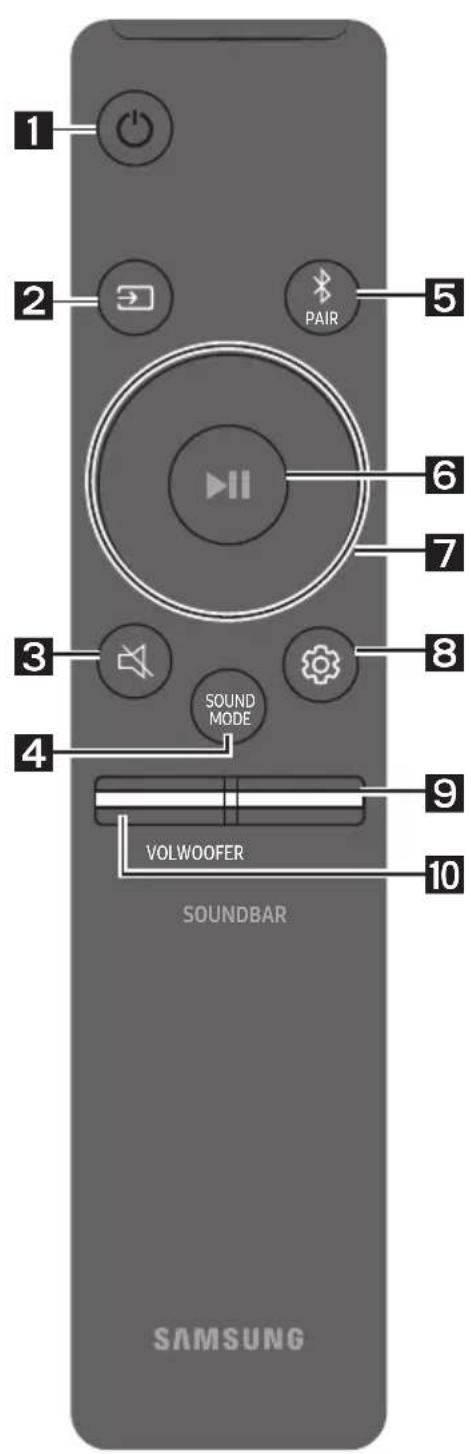

1	Ström	Slår på och av Soundbar.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.BT PAIRING-lägeOm du vill aktivera läget "BT PAIRING",ändrar du källan till "BT" och håller sedan knappen → (Källa) intryckt längre än 5 sekunder.
3	Tyst	Tryck på knappen →(tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.
4	SOUND MODE	Du kan välja den önskade ljudeffekten genom att välja STANDARD, eller SURROUND SOUND.Välj läget "STANDARD" om du vill lyssna på originalljudet.DRC (Dynamic Range Control)Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår.Håll knappen SOUND MODE intryckt medan Soundbar är avstängd för att slå på eller av DRC (Dynamic Range Control).När DRC är aktiverat reduceras starkt ljud.(Ljudet kan förvrängas.)Bluetooth PowerDen här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.- Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

5	BluetoothPAIR	Tryck på knappen ✝ PAIR. "BT PAIRING" visas på Soundbars skärm.Du kan ansluta Soundbar till en ny Bluetooth-enhet i det här läget genom att väljaSoundbar från Bluetooth-enhetens söklista.
6	Uppspelning/Paus	Tryck på ►II-knappen om du vill pausa musiken tillfälligt.Om du trycker på knappen igen spelas musikfilen upp.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.- D.IN-/BT-/USB-läget: Om det inte förekommer någon ljudsignal inom 20 minuter.- AUX-läget:- Om ljudkabeln (AUX) är urdragen i 20 minuter.- Om ingen knapp trycks in under 8 timmar när ljudkabeln (AUX) ansluts.(Funktionen Auto Power Down kan endast stängas av när enheten är i läget "AUX".)- Om du vill stänga av Auto Power Down-funktionen i "AUX"-läget håller du ned ►II-knappen i 5 sekunder. "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN" visas på displayen.
7	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappen Upp.Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.Auto Power LinkDu kan slå på eller stänga av Auto Power Link.Du slår på och stänger av Auto Power Link med knappen Vänster.- Auto Power Link : Om Soundbar är ansluten till din tv med en digital optisk kabel kan den slås på automatiskt när du slår på din tv. Håll knappen Vänster intryckt i 5 sekunder för att växla mellan ON och OFF för Auto Power Link.- Auto Power Link är som standard inställd på ON.ID SETHåll knappen Upp intryckt i 5 sekunder för att slutföra ID SET (vid anslutning till ett tillbehör).
		VolymbegränsningsfunktionFör att skydda din hörsel finns en volymbegränsningsfunktion som drar ned volymen till 20 om den inställda volymen är högre än 20 när du slår på Soundbar.- Standardinställningen för volymbegränsningsfunktionen är Av. Du måste slå på den för att den ska aktiveras.- När du väl har slagit på volymbegränsningsfunktionen förblir den på även efter att du har stängt av enheten.- Slå på och av volymbegränsningen genom att hålla knappen Ned på fjärrkontrollen intryckt i 5 sekunder. När volymbegränsningen är avstängd visas "V FREE" på frontdisplayen. När funktionen är på visas "V LOCK".
8	Ljudkontroll	Du kan välja TREBLE, BASS eller AUDIO SYNC.Justera volymen för diskanten eller basen genom att välja TREBLE eller BASS i ljudinställningarna och justera sedan volymen mellan -6 och +6 med hjälp av knapparna Upp/Ned.Tryck ned knappen (Ljudkontroll) i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned.Om video och ljud inte synkroniseras mellan din tv och Soundbar väljer du AUDIO SYNC i ljudinställningarna och anger sedan ljudfördröjningen till 0~300 millisekunder med knapparna Upp/Ned. (Inte tillgängligt i läget "USB".)AUDIO SYNC stöds bara i en del funktioner.
9	WOOFER	Tryck knappen uppåt eller nedåt för att justera volymen för subwoofern till -12 eller mellan -6 till +6. Tryck på knappen för att ställa in subwooferns volym till 0.
10	VOL	Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen VOL för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

Justera Soundbar-volymen med fjärrkontrollen till en tv

Om du har en Samsung-tv kan du justera volymen på Soundbar med den infraröda fjärrkontrollen som levererades med din Samsung-tv.

Använd först tv-menyn för att ställa in tv-ljudet på din Samsung-tv till externa högtalare, och använd sedan din Samsung-fjärrkontroll för att styra volymen på Soundbar. Se användarhandboken till tv:n för mer information. Standardläget för funktionen är styrning av en fjärrkontroll till en Samsung-tv. Om du inte har en Samsung-tv följer du anvisningarna nedan för att ändra inställningarna för funktionen.

1. Stäng av Soundbar.

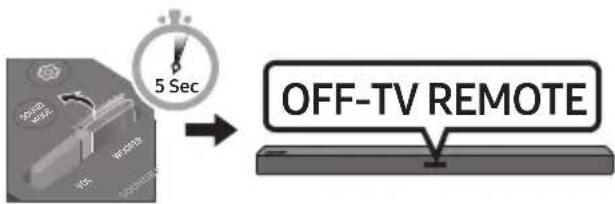

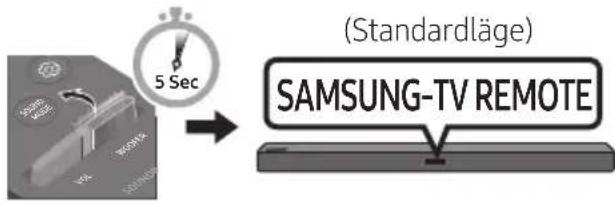

1. Om du inte vill använda funktionen trycker du knappen WOOFER uppåt och håller den intryckt flera gånger i 5 sekunder tills "OFF-TV REMOTE" visas på displayen.

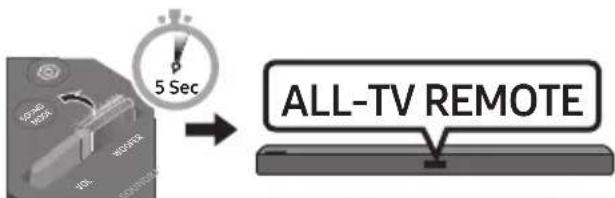

1. Om du vill styra Soundbar med tv:ns fjärrkontroll trycker du knappen WOOFER uppåt och håller den intryckt flera gånger i 5 sekunder tills "ALL-TV REMOTE" visas på displayen. Använd sedan tv-menyn för att välja externa högtalare.

1. Om du vill återställa Soundbar till standardläget (styrning med Samsung-tv:ns fjärrkontroll) skjuter du upp och håller knappen WOOFER i 5 sekunder upprepade gånger tills "SAMSUNG-TV REMOTE" visas på skärmen.

- Varje gång du drar WOOFER-knappen uppåt och håller in den i 5 sekunder ändras läget på följande sätt: "SAMSUNG-TV REMOTE" (Standardläge) → "OFF-TV REMOTE" → "ALL-TV REMOTE" - Den här funktionen kanske inte är tillgänglig beroende på fjärrkontrollen. - Tillverkare som stöder denna funktion: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER	TV: ns fjärrkontroll På/Av (standby)	Sidan 26
[ZABA] (Källa)	BT-parkoppling Sidan 23
►II (Uppspelning/Paus)	Auto Power Down På/Av (AUX-läge) Sidan 24
	Initiera (standby) Sidan 31
	BT redo Sidan 15
Vänster	Auto Power Link ON/OFF	Sidan 24
Upp ID SET Sidan 24
Ned	Volymbegränsning På/Av	Sidan 25
(Ljudkontroll)	7 bands EQ	Sidan 25
SOUND MODE	DRC ON/OFF (standby)	Sidan 23
	Bluetooth Power Sidan 23

Uteffektspecifikationer för de olika ljudeffektslägena

Effekt		Ineffekt	Uteffekt
			Utan trådlösa bakre högtalare	Med trådlösa bakre högtalare
SOUND MODE	STANDARD	2.0 kanaler	2.1 kanaler	4.1 kanaler
		5.1 kanaler	2.1 kanaler	4.1 kanaler
	SURROUND SOUND	2.0 kanaler	2.1 kanaler	4.1 kanaler
		5.1 kanaler	2.1 kanaler	4.1 kanaler

09 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.

- Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.

- Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5 - Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och frånkopplad innan du monterar den. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

Väggfästguide

Väggfäste V Väggfäste H

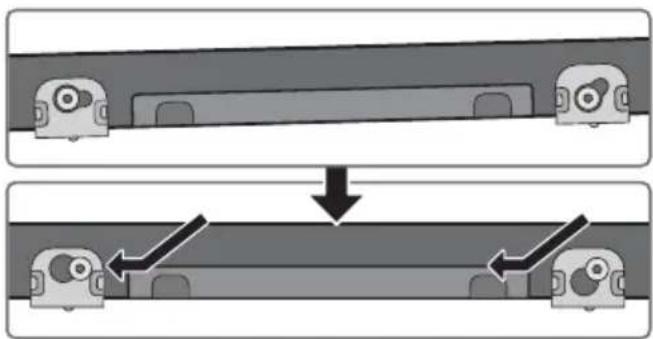

1. Placera Väggfästguide på väggytan.

• Väggfästguide måste ligga plant vägrätt.
- Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n.

1. Placera Väggfästguidens mittlinje i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinjen i installationsområdets mitt.

1. Tryck en vass pennspets genom B-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering sätter du i lämpliga bultar eller mollyskruvar i hålen innan du sätter fast skruvarna. Om du använder bultar eller mollyskruvar måste du se till att borra tillräckligt stora hål för dem.

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

1. Använd två av Skruv (M4 × L12) för att fästa både Väggfäste V och H längst ned på Soundbar.

Se till att skruvhålen på Soundbar är justerade mot hålen på fästena.

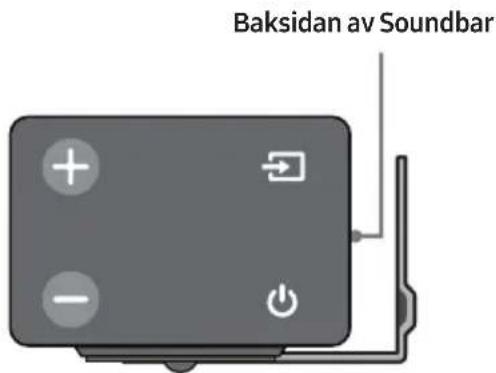

- Kontrollera vid monteringen att upphängningsdelen av Väggfästkonsoler är placerad en bit bakom baksidan av Soundbar.

Höger kortsida på Soundbar

- Vänster och höger fäste har olika former. Se till att placera dem rätt.

Väggmontering H Väggmontering V

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästena på Fästskruvar på väggen.

- Luta Soundbar lätt för att sätta fast de båda Fästskruv-huvudena i Väggfäste-hålen. Skjut Soundbar i pilens riktning så att båda sidorna sätts fast ordentligt.

Montera ned Soundbar från väggen

1. Du tar loss Soundbar från väggmonteringen genom att skjuta den i pilens riktning, luta den något uppåt och sedan dra bort den från väggen som på bilden.

• Häng inte på den monterade enheten och undvik att slå på eller tappa enheten.
• Säkra enheten på väggen så att den inte faller ned. Om den faller ned kan den orsaka skador på personer eller produkten.
• När enheten är monterad på en vägg måste du se till att barn inte drar i några av anslutningskablarna. I så fall kan enheten falla ned.
• För optimala prestanda hos en väggmonterad installation bör högtalarsystemet monteras minst 5 cm nedanför tv:n om tv:n är väggmonterad.
• Om du inte monterar enheten på väggen bör du för din säkerhet installera den på en säker, plan yta där den inte faller ned.

10 PROGRAM- UPPDATERING

Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för Soundbar i framtiden.

Om en uppdatering erbjuds kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet där programuppdateringen finns lagrad till USB-porten på Soundbar. Mer information om hur du hämtar uppdateringsfiler finns på Samsung Electronics webbplats på (www.samsung.com → Support). Ange och välj sedan din Soundbar-modell, välj Programvara och appar och sedan Nedladdningar. Observera att alternativens namn kan variera.

Viktigt: Uppdateringsfunktionen raderar alla användarinställningar. Vi rekommenderar att du skriver ned dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att uppdateringen av den inbyggda programvaran även återställer anslutningen till subwoofern.

1. Anslut en mikro-USB-till-USB-adapterkabel med ett USB 2.0 mikro-USB-uttag med hankontakt (Typ B) i ena änden och ett 2.0 USB-uttag med standardhonkontakt (Typ A) i den andra änden till mikro-USB-uttaget på din Soundbar.
2. Mikro-USB-till-USB-adapterkabeln säljs separat. Kontakta Samsung Service Center eller Samsungs kundsupport om du vill köpa.
3. Ladda ned produktprogramvaran genom att följa stegen nedan: Gå till Samsungs webbplats (samsung.com) → sök efter modellnamnet - välj alternativet kundsupport (namnet på alternativet kan komma att ändras)
4. Spara den nedladdade programvaran på en USB-sticka och välj "Packa upp här" för att packa upp mappen.
5. Stäng av Soundbar och anslut USB-stickan med programvaruuppdateringen till honuttaget på en mikro-USB-adapterkabel. Anslut kabeln till USB-porten på Soundbar.

6. Slå på Soundbar. Inom 3 minuter visas "UPDATE" och uppdateringen startar.

7. När uppdateringen är klar slås Soundbar av. Håll knappen ▶II på fjärrkontrollen intryckt i 5 sekunder. "INIT" visas på displayen och sedan slås Soundbar av. Uppdateringen är klar.

- Den här produkten har en DUAL BOOT-funktion Om den fasta programvaran inte uppdateras kan du uppdatera den fasta programvaran igen.

1. Återställ dina inställningar.

Om UPDATE inte visas

1. Stäng av Soundbar, ta ut lagringsenheten som innehåller de uppdaterade filerna ur USB-porten på Soundbar och sätt sedan i den igen.

2. Dra ur strömkabeln till Soundbar, sätt i den igen och slå sedan på Soundbar.

OBS!

- Uppdateringen av fast programvara kanske inte fungerar som den ska om ljudfiler som stöds av Soundbar finns lagrade i lagringsenheten.

- Stäng inte av strömmen eller ta bort USB-enheten medan uppdatering pågår. Huvudenheten stängs av automatiskt när uppdateringen av den fasta programvaran är klar.

- När uppdateringen är klar öppnas användarinställningarna i Soundbar så att du kan återställa dina inställningar. Vi rekommenderar att du antecknar dina inställningar så att du enkelt kan återställa dem efter uppdateringen. Observera att även subwoofer-anslutningen återställs när den fasta programvaran uppdateras. Om anslutningen till subwoofern inte återupprättas automatiskt efter uppdateringen, se sidan 7. Om programvaran inte kan uppdateras ska du kontrollera om det är något fel på USB-stickan.

• Mac OS-användare ska använda MS-DOS (FAT) som USB-format.
- Uppdatering via USB kanske inte är tillgängligt beroende på lagringsenhetens tillverkare.

11 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Enheten slås inte på.

Är strömsladden ansluten till uttaget?

→Anslut strömkontakten till uttaget.

En funktion fungerar inte när du trycker på knappen.

Finns det statisk elektricitet i luften?

→Koppla bort strömkontakten och anslut den igen.

Ljudet faller bort i BT-läge.

→ Se avsnitten om Bluetooth-anslutning på sidorna 14 och 19.

Det hörs inget ljud.

Är funktionen Tyst på?

→ Tryck på knappen (Tyst) för att stänga av Tyst-funktionen.

Är volymen inställd på miniminivå?

→Justera volymen.

Fjärrkontrollen fungerar inte.

Är batterierna tomma?

→Ersätt med nya batterier.

Är avständet mellan fjärrkontrollen och Soundbar-huvudenheten för långt?

→Flytta fjärrkontrollen närmare Soundbar-huvudenheten.

Den röda lysdioden på subwoofern blinkar och subwoofern spelar inte upp något ljud.

Det här problemet kan uppstå om subwoofern inte är ansluten till Soundbar-huvudenheten.

→ Försök att ansluta subwoofern på nytt. (Se sidan 7.)

Subwoofern surrar och vibrerar märkbart.

Försök att justera subwooferns vibration.

→ Skjut knappen WOOFER på fjärrkontrollen uppåt eller nedåt för att justera subwooferns volym (till -12, eller mellan -6 \~ +6)

12 LICENS

DOLBY

AUDIO

För at skicka förfrågningar och begäran angående öppna källor ska du kontakta Samsung via e-post ([e-mail]).

14 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

15 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-R480
USB 5V/0,5A
Vikt 1,5 kg
Mått (B x H x D) 907,5 x 53,5 x 70,5 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt 35W x 2, 6 ohm
Uppspelningsformat som stöds(DTS 2.0-ljud spelas upp i DTS-format.)	LPCM 2ch, Dolby AudioTM(Stödjer Dolby® Digital), DTS
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för BTMax sändareffekt för SRD	100 mW vid 2,4 GHz-2,4835 GHz25 mW vid 5,725 GHz-5,825 GHz
Subwooferns namn PS-WR43B
Vikt 4,0 kg
Mått (B x H x D) 181,5 x 343,0 x 272,0 mm
FÖRSTÄRKAREUtgångseffekt	100W
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	25 mW vid 5,725 GHz-5,825 GHz
Namn för trådlös surroundljudshögtalaruppsättning	SWA-8500
ViktTrådlös mottagarmodulSurroundhögtalare	0,7 kg0,5 kg
Mått (B x H x D)Trådlös mottagarmodulSurroundhögtalare	50,0 x 201,3 x 132,0 mm76,2 x 126,9 x 76,2 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
Frekvensområde	20 Hz ~ 20 kHz
UTEFFEKT FÖR TRÅDLÖS ENHETMax sändareffekt för SRD	25 mW vid 5,725 GHz-5,825 GHz
Total strömförbrukning vid standbyläge (W)Soundbar-huvudenhetTrådlös surroundljudshögtalaruppsättning	2,7W1,0W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
• Vikt och mått är ungefärliga.

Härmed försäkrar Samsung Electronics att denna utrustning följer direktivet 2014/53/EU. Den fullständiga texten i denna EU-försäkran om överensstämmelse är tillgänglig på följande internetadress: http://www.samsung.com. Gå till Support > Sök support och ange modellnamnet. Utrustningen får användas i alla EU-länder.

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushällsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG. Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sält produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
