KÄYTTÖOHJE HW-R480 SAMSUNG

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdollavarustetussa tuotteessa, tuote ONKYTKETTÄVÄ luotettavasti suojamaadoitukseen.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviinturvallisuustietoihin.

MUISTUTUS

SÄHKÖISKUVARA ÄLÄ AVAA.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Käyttöoppaassa on kaksi osaa: tämä yksinkertainen KÄYTTÖOPAS ja yksityiskohtainen TÄYDELLINEN KÄYTTÖOPAS, jonka voit ladata.

Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.

Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta.

(http://www.samsung.com/support)

Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

SISÄLTÖ

01 Osien tarkistaminen 2

Paristojen asettaminen kaukosäätimeen ennen käyttöä

(AA-paristo X 2) ____ 3

02 Laitteen yleiskuvaus 4

Soundbar-laitteen etupaneeli / oikea sivupaneeli ____ 4

Soundbar-laitteen alapaneeli ____ 5

03 Soundbar-laitteen yhdistäminen 6

Virran liittäminen ____ 6

Kytke Soundbar-laite bassokaiuttimeen ____ 7

- Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen ____ 7

- Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu 8

SWA-8500-laitteen yhdistäminen Soundbar-laitteeseen 10

04 Yhdistäminen tv:hen 13

Vaihtoehto 1. Kytkeminen kaapelilla ____ 13

- Kytkeminen optisella kaapelilla ____ 13

Vaihtoehto 2. Yhdistäminen langattomasti ____ 14

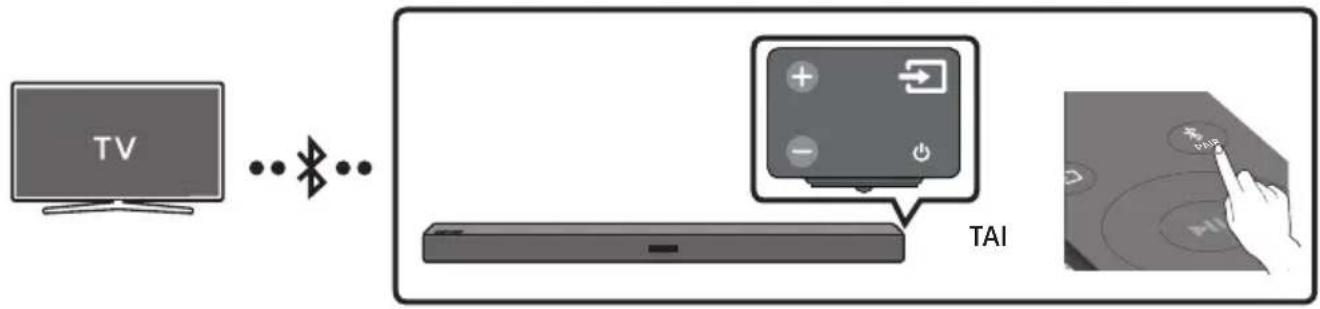

- TV:n yhdistäminen Bluetooth-yhteydellä ____ 14

05 Ulkoisen laitteen yhdistäminen 16

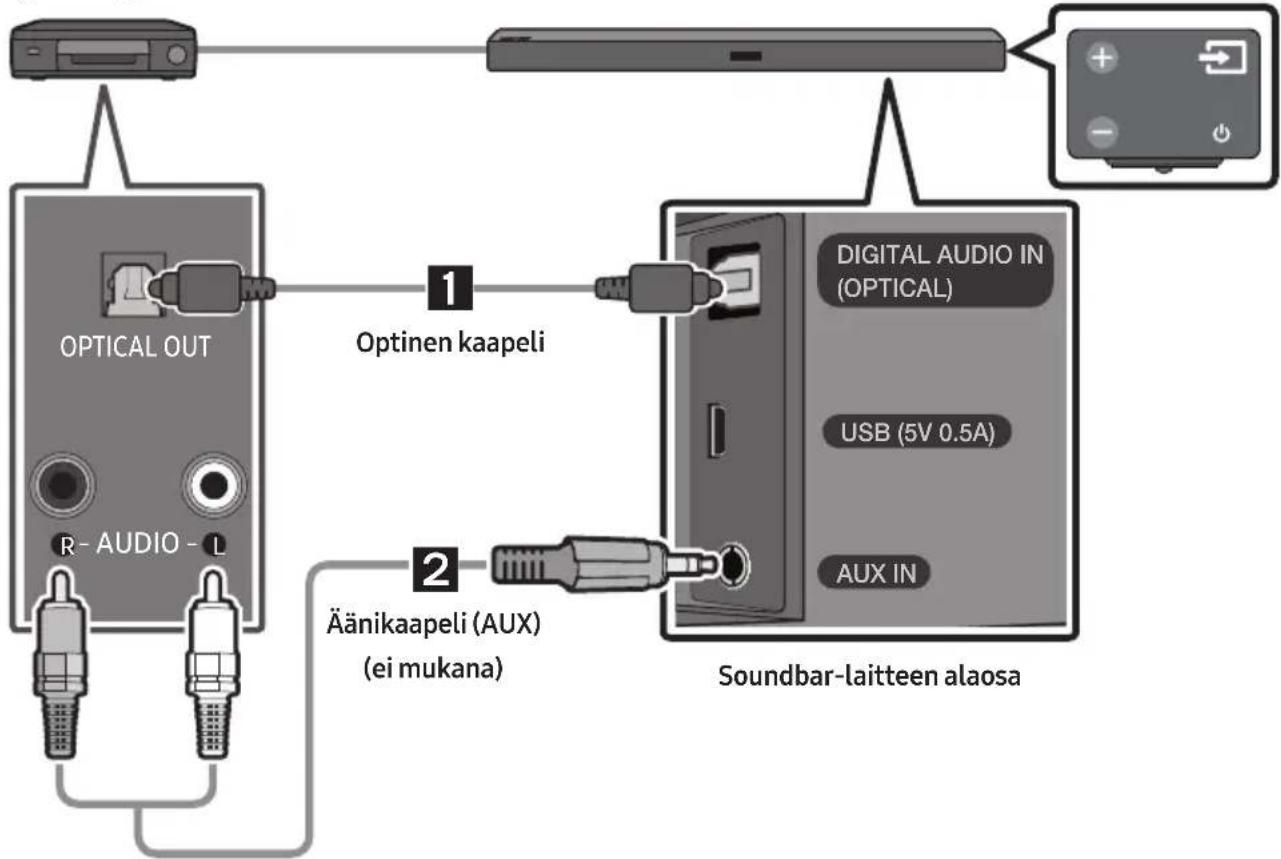

Yhdistäminen optisen kaapelin tai analogisen äänikaapelin (AUX) avulla ____ 16

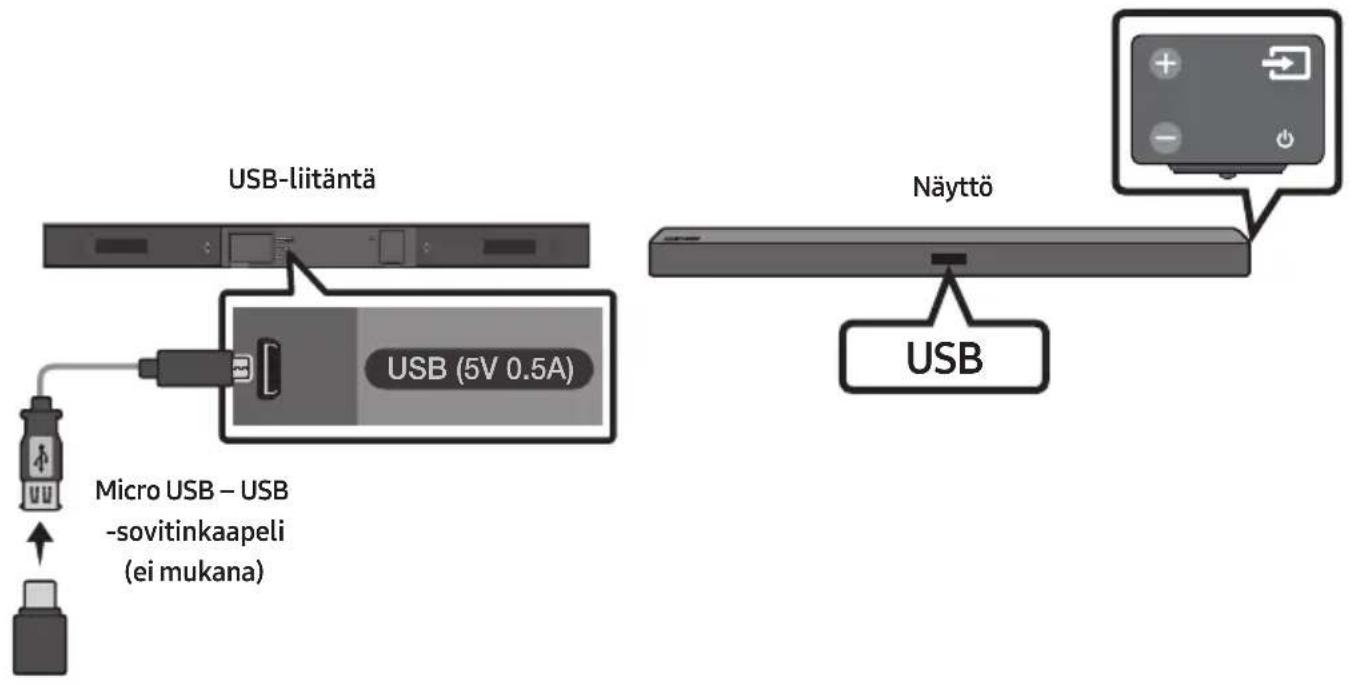

06 USB-tallennuslaitteen kytkeminen 17

07 Mobiililaitteen yhdistäminen 19

Yhdistäminen Bluetooth-yhteydellä ____ 19

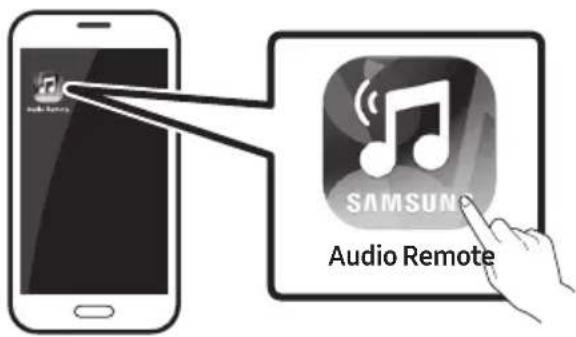

Samsung Audio Remote -sovelluksen käyttäminen 22

– Samsung Audio Remote -sovelluksen asentaminen ____ 22
– Samsung Audio Remote -sovelluksen käynnistäminen ____ 22

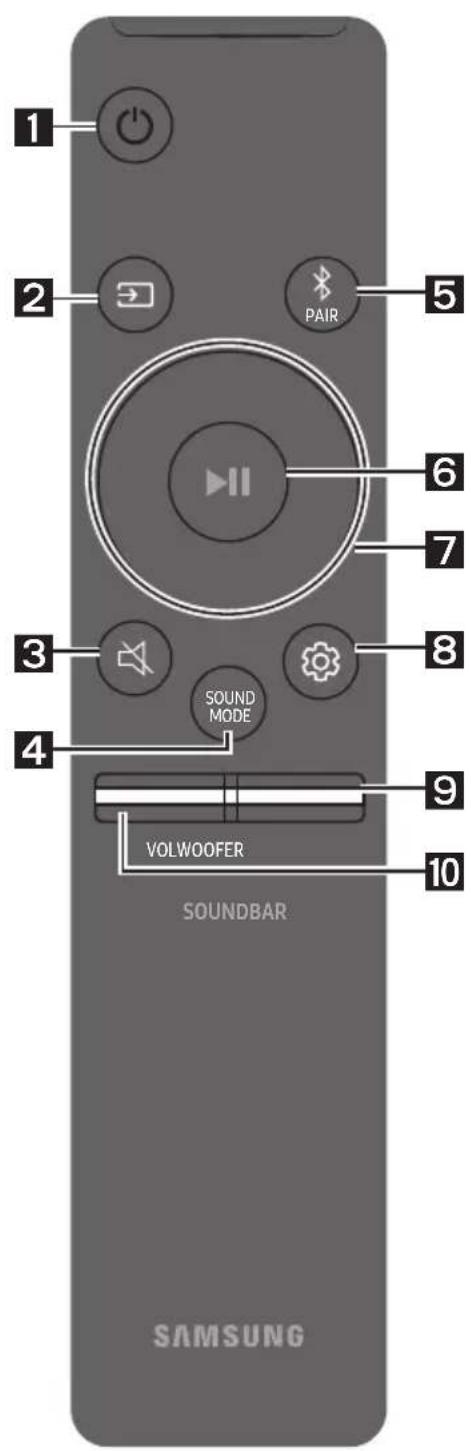

08 Kaukosäätimen käyttäminen 23

Kaukolaukaisimen käyttö ____ 23

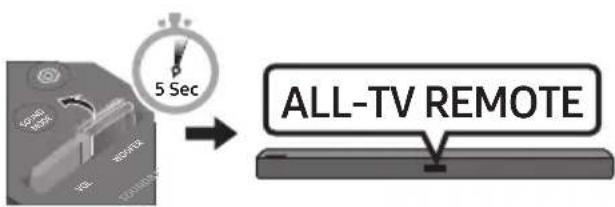

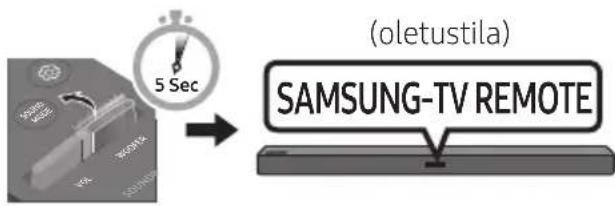

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä 26

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 27

Eri äänitehostetilojen lähtösignaalitiedot 27

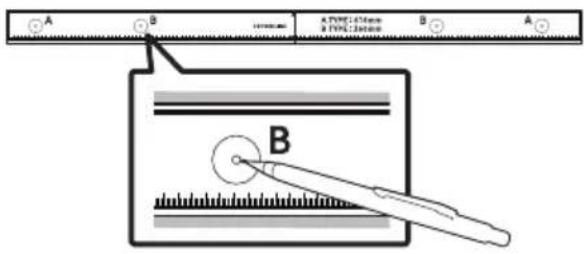

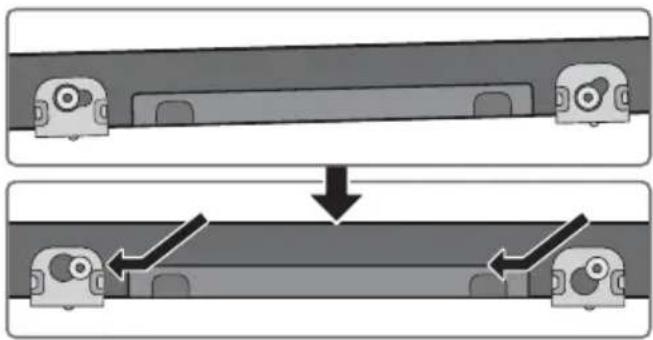

09 Seinätelineen asentaminen 28

Varotoimia asennukseen 28

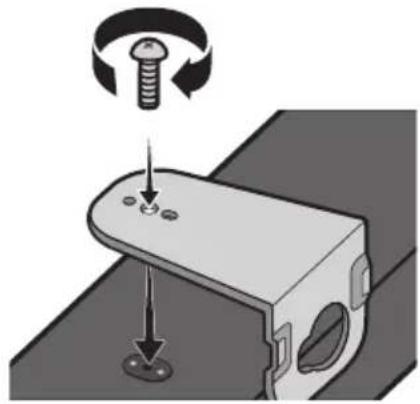

Seinäkiinnitysosat 28

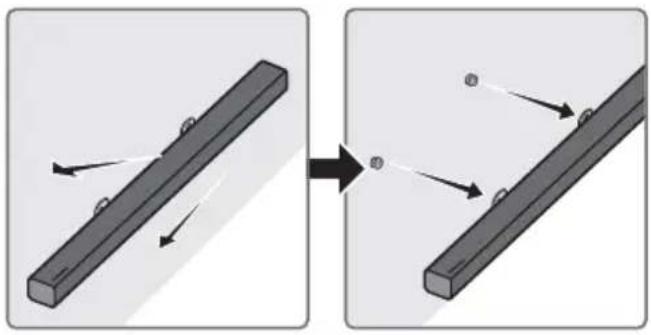

Soundbar-laitteen irrottaminen seinästä ____ 30

10 Ohjelmiston päivittäminen 31

Päivitysprosessi 31

Jos UPDATE -tekstiä ei tule näyttöön 32

11 Vianmääritys 33

12 lisenssillä 34

13 Avoimen lähdekielen lisenssi-ilmoitus 34

14 Tärkeä huoltohuomautus 34

15 Tekniset tiedot ja lisätietoja 35

Tiedot 35

01 OSIEN TARKISTAMINEN

Liitä Virtapistoke sovittimeen, kunnes kuuluu "napsahtava" ääni, jolloin liitos on pitävä.

Pidikeruuvi Ruuvi Seinäkiinnitin, vasen Seinäkiinnitin, oikea

Langaton tilaäänikaiutinsarja (SWA-8500)

Langaton vastaanotinmoduuli Kaiutinkaapeli

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Lisävarusteiden ulkonäkö voi erota hieman yläpuolelle olevista kuvista.

• Virran liittämisen vaiheet on merkitty numeroilla (1, 2, 3). Lisätietoja virran liittämisestä on sivulla 6.

• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.

• Virtapistoke voi erota ulkoasultaan eri alueilla, tai se voidaan toimittaa verkkovirtasovittimeen yhdistettynä.

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo X 2)

Liu'uta paristolokeron kantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä paristolokeron kansi takaisin paikalleen.

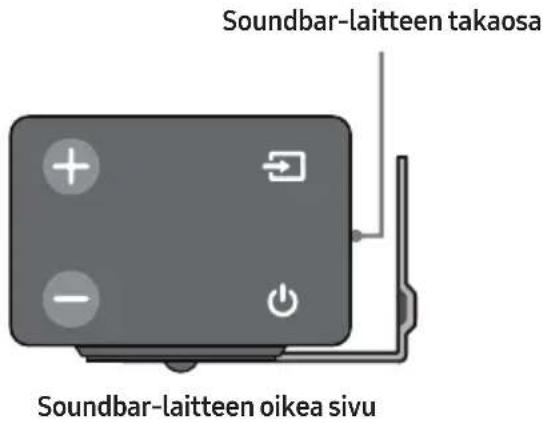

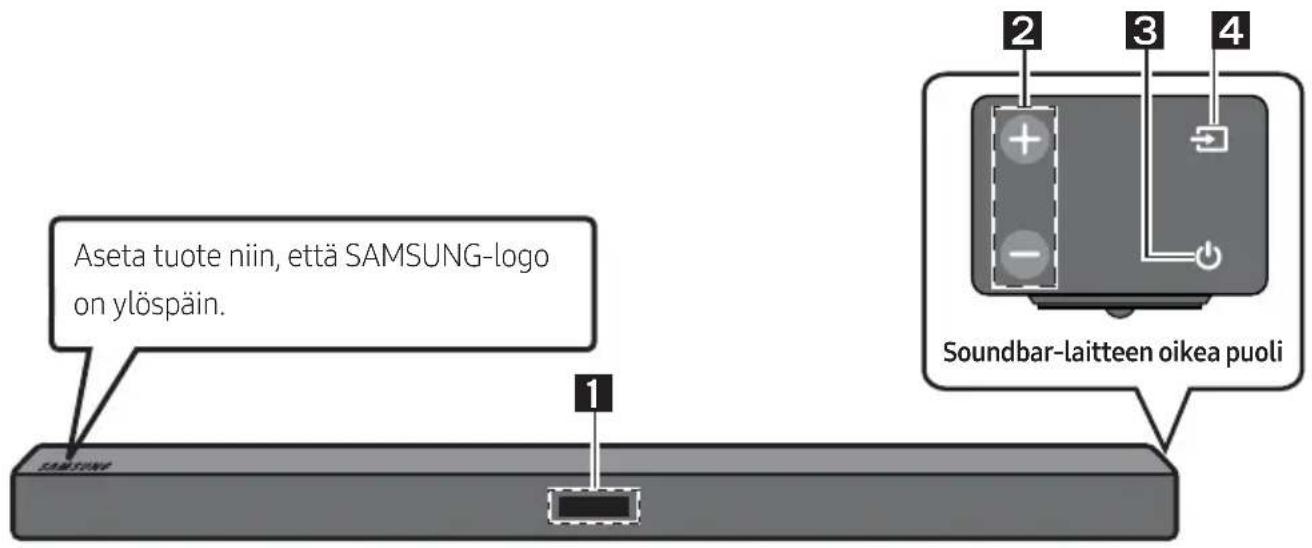

Soundbar-laitteen etupaneeli / oikea sivupaneeli

1	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.
2	+/- (Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.
3	(Virta) -painikeKytkee ja katkaisee virran.
4	(Lähde) -painikeValitse ohjelmalähdetilan.
	Ohjelmalähdetila Näyttö
	Optinen digitaalinen tuloliitäntä D.IN
	AUX -tuloliitäntä AUX
	BLUETOOTH-tila BT
	USB-tila USB
	Voit ottaa BT PAIRING -tilan käyttöön vaihtamalla ohjelmalähteeksi BT-tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.

Ohjelmalähdetila Näyttö
Optinen digitaalinen tuloliitäntä D.IN
AUX -tuloliitäntä AUX
BLUETOOTH-tila BT
USB-tila USB

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

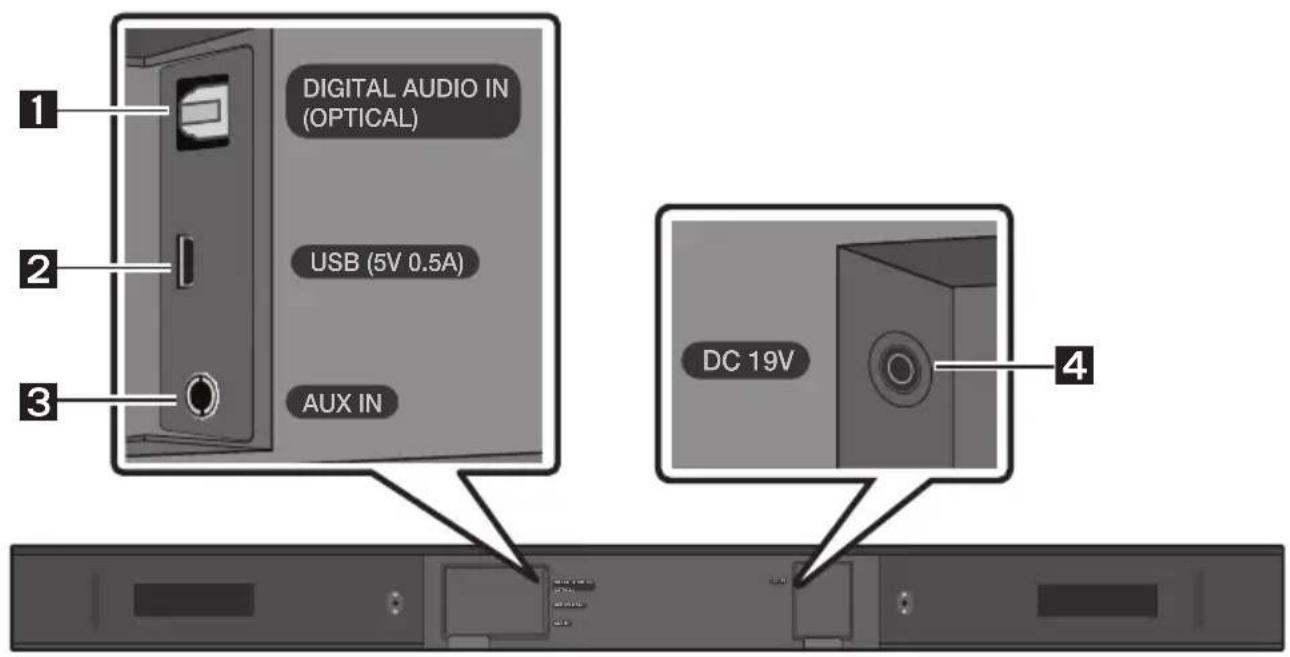

Soundbar-laitteen alapaneeli

1	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän.

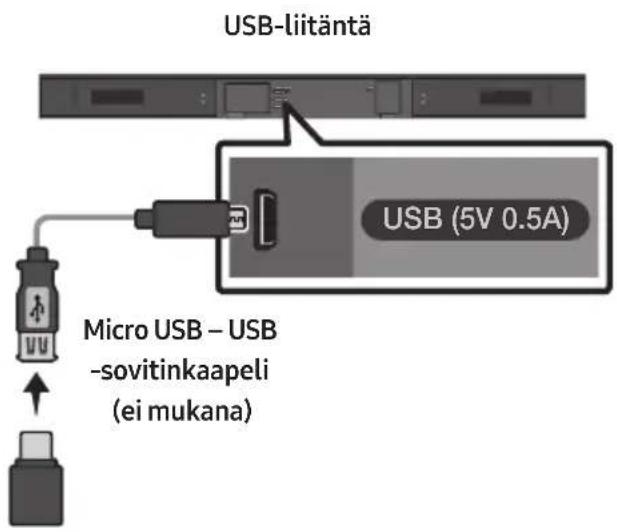

2	USB (5V 0.5A)Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.
3	AUX INKytke ulkoisen laitteen analoginen lähtöliitäntä tähän.
4	DC 19V (Virtatuloliitäntä)Kytke verkkolaite tähän.

• Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

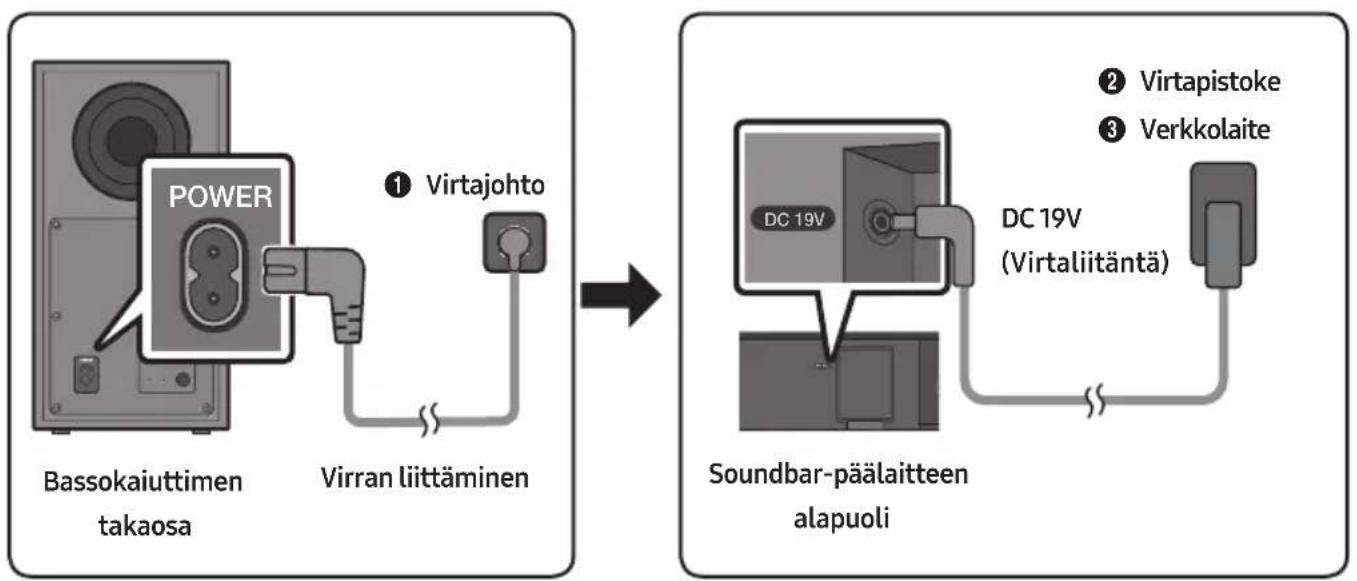

Virran liittäminen

Kytke laitteet pistorasiaan virransyötön osilla ( ①, ②, ③) seuraavassa järjestyksessä:

① Kytke virtajohto bassokaiuttimeen.
② Kytke virtapistoke sovittimeen.
③ Kytke virtasovitin Soundbar-laitteeseen ja sitten pistorasiaan.

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

- Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

Kytke Soundbar-laite bassokaiuttimeen

Kun bassokaiutin on yhdistetty, bassotoisto on täyteläistä.

Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen

Kun olet kytkenyt virtakaapelin Soundbar-laitteeseen ja bassokaiuttimeen ja kytket virran, bassokaiutin yhdistetään automaattisesti Soundbar-laitteeseen.

- Kun laiteparin automaattinen muodostus on valmis, bassokaiuttimen takaosassa oleva sininen merkkivalo syttyy.

Bassokaiuttimen takaosan merkkivalot

Merkkivalo Tila Kuvaus		Toimenpide
Sininen	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Uutta yhteyttä muodostetaan	Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistää bassokaiutin manuaalisesti. Katso sivua 8.
Punainen Palaa		Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Varmista, että Soundbar-päälaitteen virtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 8.
Punainen ja sininen	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta.

Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein.
  • Varmista, että Soundbar-laitteeseen on kytketty virta.

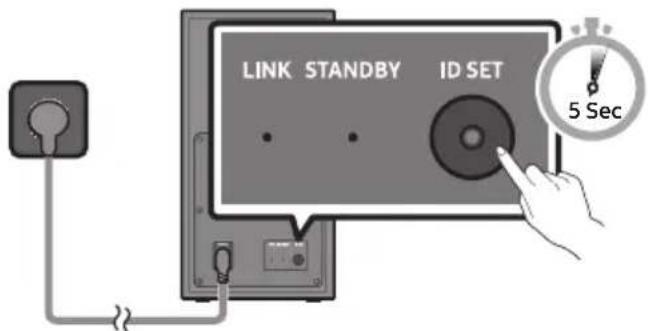

• Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

- Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

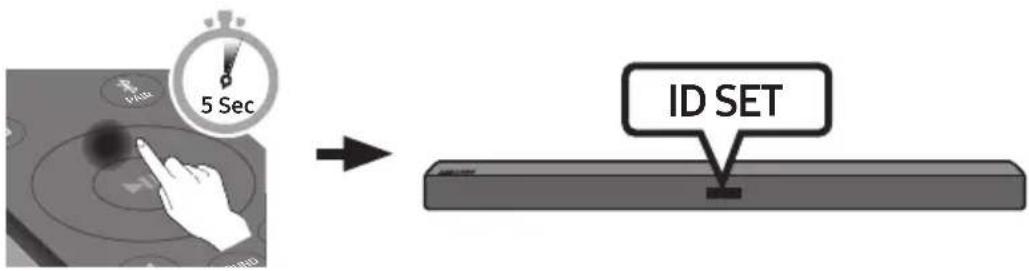

1. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.

2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

3. Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

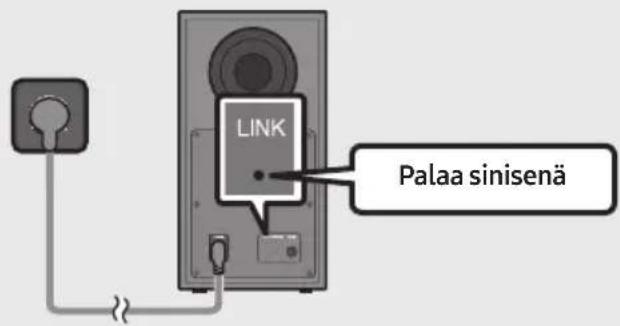

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

HUOMAUTUKSIA

• Älä liitä tämän laitteen virtajohtoa tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langatonta vastaanotinmoduulia ympäröivällä alueella ei ole mitään esteitä.

SWA-8500-laitteen yhdistäminen Soundbar-laitteeseen

Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton tilaäänikaiutinsarja (SWA-8500) Soundbar-laitteeseen.

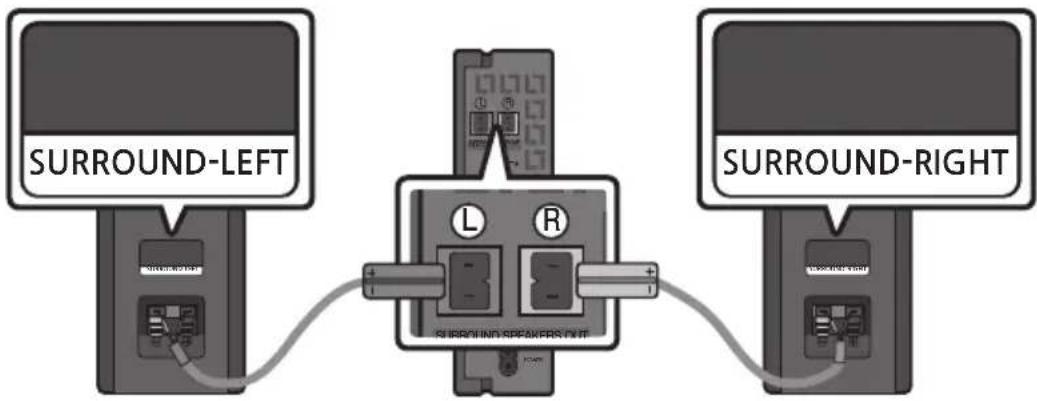

1. Langattoman vastaanotinmoduulin yhdistäminen 2 tilaäänikaiuttimeen

Yhdistä kaksi tilaäänikaiutinta kaiutinjohdoilla langattomaan vastaanotinmoduuliin.

• Kaiutinjohdot ovat värikoodattuja.

Kun yhdistät kaiutinjohtoja langattomaan vastaanotinmoduuliin, noudata seuraavia vaiheita:

1. Yhdistä harmaa pistoke harmaaseen liitäntään langattomassa vastaanottimessa.
2. Yhdistä sininen pistoke siniseen liitäntään langattomassa vastaanottimessa.

Kun yhdistät kaiutinjohtoja tilaäänikaiuttimiin, noudata seuraavia vaiheita:

1. Yhdistä harmaaseen liitäntään yhdistetty kaiutinjohto harmaalla merkinnällä varustettuun kaiuttimeen.
2. Yhdistä siniseen liitäntään yhdistetty kaiutinjohto sinisellä merkinnällä varustettuun kaiuttimeen.
3. Yhdistä kunkin kaiutinjohdon punainen ja musta pää kulloisenkin kaiuttimen punaiseen ja mustaan liitäntään.

- Merkinnät ovat kaiutinten takapuolella.

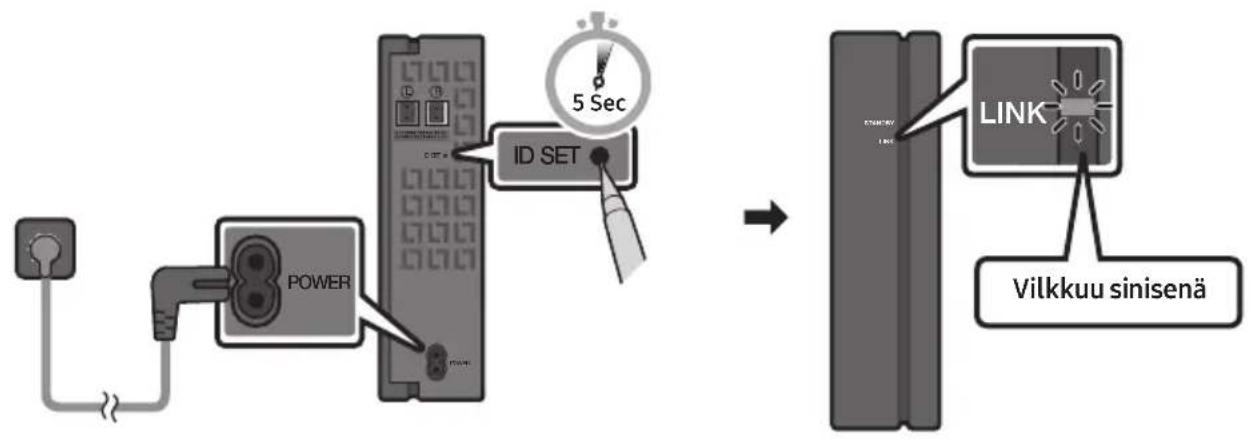

2. Valmiustilan tarkastaminen, kun laite on yhdistetty sähköpistorasiaan

Langattoman vastaanotinmoduulin LINK-merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman vastaanotinmoduulin takaosan ID SET-painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK-merkkivalo vilkkuu (sinisenä).


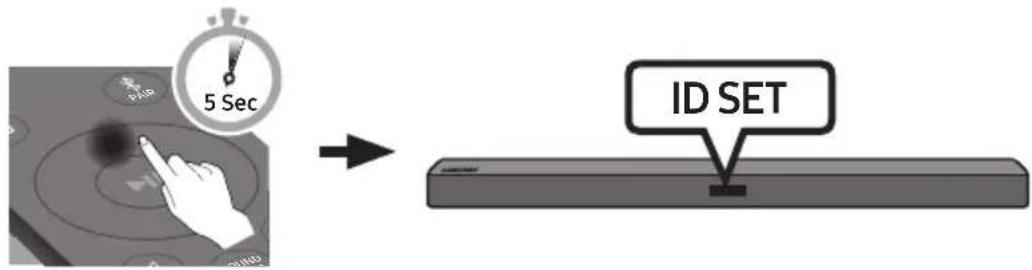

3. Määritä ID SET Soundbar-laitteen kauko-ohjaimella

Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.

• ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.
• Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

- Jos Soundbar-laite toistaa musiikkia, kun se muodostaa yhteyden SWA-8500-laitteeseen, bassokaiuttimen äänessä voi olla katkoja yhteyden muodostamisen lopussa.

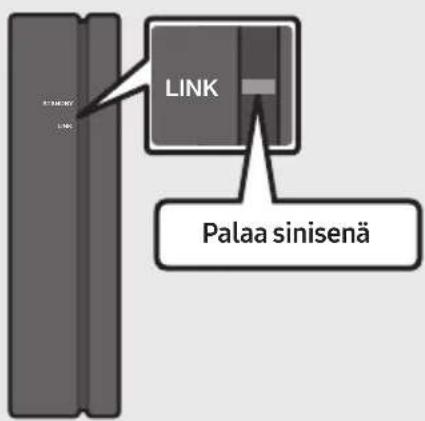

4. Tarkista, palaako LINK -merkkivalo sinisenä (yhteys muodostettu)

LINK -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman vastaanotinmoduulin välinen yhteys on muodostettu.

5. Jos SWA-8500 ei pysty muodostamaan yhteyttä, noudata seuraavia vaiheita LED -merkkivalon tilasta riippuen

LED-merkkivalon tila Toimintakuva
LINK (sininen)	Päällä	Yhteydessä Soundbar-laitteeseen	-
	Vilkkuu Yhteys valmiustilassa		Tarkista, onko Soundbar-laite päällä
			Toista vaiheet 3–4.
STANDBY (punainen)	Päällä Yhteysvirhe		Tarkista, onko Soundbar-laite päällä
			1. Paina langattoman vastaanotinmoduulin takaosan ID SET -painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK -merkkivalo vilkkuu (sinisenä).2. Toista vaiheet 3–4.
Muissa - Virhetilanteet Ota yhteyttä Samsung-huoltoon.

04 YHDISTÄMINEN TV:HEN

Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.

- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.

- Tämä toiminto on tuettu Samsung Smart TV -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.

- Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

Vaihtoehto 1. Kytkeminen kaapelilla

Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)

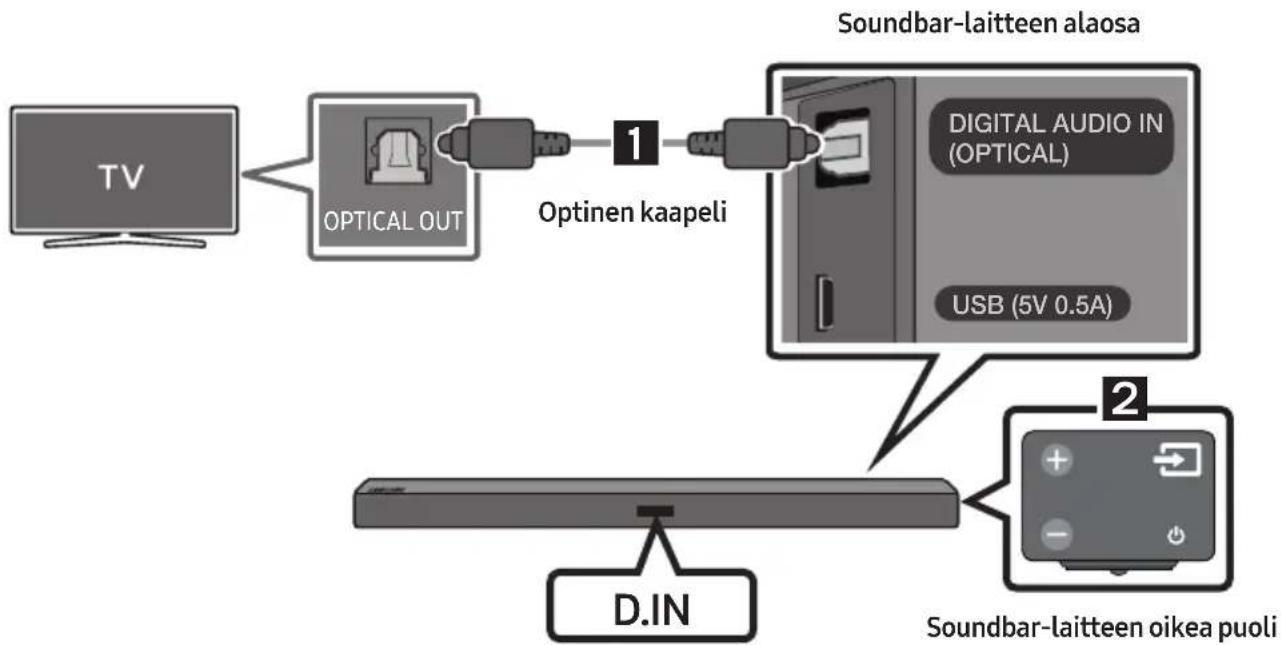

Kytkeminen optisella kaapelilla

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.

2. Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten tulo D.IN.

Auto Power Link

Auto Power Link -toiminto kytkee automaattisesti virran Soundbar-laitteeseen, kun TV:hen kytketään virta.

1. Liitä Soundbar-laite ja TV toisiinsa digitaalisella optisella kaapelilla.

2. Ota Auto Power Link -toiminto käyttöön tai poista se käytöstä painamalla kaukosäätimen Vasemmalle-näppäintä 5 sekuntia.

- Auto Power Link-toiminnon oletusasetus on ON. (Jos haluat poistaa tämän toiminnon käytöstä, pidä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia.)

- Yhdistetty laite voi aiheuttaa sen, ettei Auto Power Link toimi. - Tämä toiminto on käytettävissä vain D.IN -tilassa.

Vaihtoehto 2. Yhdistäminen langattomasti

TV:n yhdistäminen Bluetooth-yhteydellä

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

• Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BTPAIRING-tilaan painamalla kaukosäätimen ✕ PAIR-painiketta

(TAI) a. Paina →(Lähde)-painiketta oikeassa sivupaneelissa ja valitse sitten BT. BT muuttuu automaattisesti muotoon BT READY, jos Soundbar-laitteeseen ei ole yhdistetty Bluetooth-laitetta. b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen oikean sivupaneelin →(Lähde)-painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)

2. Valitse [AV] Samsung Soundbar R4-Series TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.

- Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.

1. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar R4-Series), poista se.
• Toista sitten vaiheet 1–3.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.

Soundbar-laitteen ja TV:n yhteyden katkaisminen

Paina (Lähde) - painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaisminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen ▶II (Toisto/tauuko)-näppäintä painettuna 5 sekuntia Soundbar-laitteen olleessa BT READY tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR-näppäintä tai pidä Soundbar-laitteen oikean sivupaneelin → (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 20 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen
  – jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

05 ULKOISEN LAITTEEN YHDISTÄMINEN

Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä sen ulkoiseen laitteeseen langallisella tai langattomalla yhteydellä.

Yhdistäminen optisen kaapelin tai analogisen äänikaapelin (AUX) avulla

BD-/DVD-soitin / digisovitin / pelikonsoli

Soundbar-laitteen oikea puoli

1 Optinen kaapeli

① Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
② Valitse D.IN -tila painamalla → (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä

2 Äänikaapeli (AUX)

① Liitä päälaitteen AUXIN -liitäntä (ääni) lähdelaitteen AUDIO OUT -liitäntään äänikaapelilla.
② Valitse AUX -tila painamalla → (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä.

06 USB-TALLENNUSLAITTEEN KYTKEMINEN

Voit toistaa USB-tallennuslaitteissa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Kytke Micro USB – USB -sovitinkaapeli, jonka toisessa päässä on USB 2.0 Micro USB -urosliitin (tyyppi B) ja toisessa USB 2.0 -vakionaarasliitin (tyyppi A), Soundbar-laitteen Micro USB -liitäntään.

- Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.

1. Liitä USB-laite sovitinkaapelin päähän, jossa on naarasliitin.

2. Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten tulo USB.

3. USB näkyy näytössä.

4. Toista USB-tallennuslaitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Soundbar-laite sammuu automaattisesti (Auto Power Down), jos mitään USB-laitetta ei kytketä yli 20 minuutin kuluessa.

Yhteensopivuusluettelo

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
		Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1-kanavainen 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1-kanavainen 160kbps
*.wav	-	16kHz ~ 48kHz	enintään 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Jos USB-laitteeseen on tallennettu liikaa kansioita ja tiedostoja, Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.

07 MOBIILILAITTEEN YHDISTÄMINEN

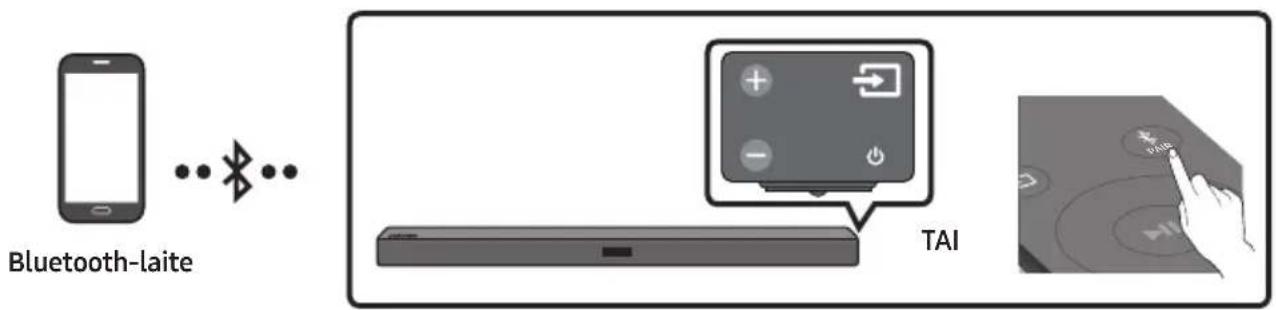

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi Bluetooth -laite voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta

(TAI) a. Paina (Lähde)-painiketta oikeassa sivupaneelissa ja valitse sitten BT. BT muuttuu automaattisesti muotoon BT READY, jos Soundbar-laitteeseen ei ole yhdistetty Bluetooth-laitetta. b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen oikean sivupaneelin (Lähde)-painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV] Samsung Soundbar R4-Series luettelosta.

- Kun Soundbar-laite on yhdistetty Bluetooth-laitteeseen, teksti [Bluetooth-laitteen nimi] → BT näkyy etupaneelin näytössä.

1. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar R4-Series), poista se.
  • Toista sitten vaiheet 1 ja 2.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen mobiililaitteen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen.
  (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä BT-tilassa Soundbar-laitteen oikean sivun 📄 (Lähde) -painiketta painettuna yli 5 sekuntia.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 20 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen
• jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

• Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV] Samsung Soundbar R4-Series laitteen haettujen laitteiden luettelosta. - Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

- Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.

- Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.

Bluetooth Power Käytössä (SOUND MODE)

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. ON-BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja vaihda sitten tilaksi mikä tahansa muu tila kuin BT.

• Yhteyden katkaisminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaismiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

HUOMAUTUKSIA

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar -järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar -järjestelmä kytkeytyy automaattisesti pois päältä 20 minuutin kuluttua Valmis -tilassa.

Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar -järjestelmän lähetin- ja vastaanotinjärjestelmää.
  – Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.

- Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar -järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovja.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

Samsung Audio Remote -sovelluksen käyttäminen

Samsung Audio Remote -sovelluksen asentaminen

Jos haluat ohjata Soundbar-laitetta älylaitteen ja Samsung Audio Remote -sovelluksen avulla, lataa Samsung Audio Remote -sovellus Google Play -kaupasta.

Hakusanat kaupassa : Samsung Audio Remote

Samsung Audio Remote -sovelluksen käynnistäminen

Kun haluat käynnistää Samsung Audio Remote -sovelluksen, kosketa Audio Remote -kuvaketta älylaitteessa ja noudata sitten näytön ohjeita.

- Samsung Audio Remote -sovellus on yhteensopiva vain niiden Android-matkapuhelinten ja -mobiililaitteiden kanssa, joiden käyttöjärjestelmä on Android 3.0 tai uudempi.

08 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukolaukaisimen käyttö

1	Virta	Käynnistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.BT PAIRING -tilaVoit ottaa BT PAIRING -tilan käyttöön vaihtamalla ohjelmalähteeksi BT -tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.
3	Mykistys	Voit mykistää äänen painamalla (Mykistys) painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.
4	SOUND MODE	Voit valita haluamasi äänitehosteen vaihtoehdoista STANDARD, ja SURROUND SOUND. Valitse STANDARD -tila, jos haluat kuunnella alkuperäistä ääntä.DRC (Dynamic Range Control) Voit käyttää Dolby Digital -äänendynamiikka-alueen rajoitusta. Ota DRC (Dynamic Range Control) käyttöön tai poista se käytöstä painamalla SOUND MODE-painiketta jonkin aikaa Soundbar-laitteen ollessa sammutettuna. Kun DRC on käytössä, voimakkaimpia ääniä vaimennetaan. (Äänessä voi olla säröä.)Bluetooth Power Tämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö.- Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

5	BluetoothPAIR	Paina ➕ PAIR painiketta. Teksti BT PAIRING näkyy Soundbar-laitteen näytössä.Voit yhdistää Soundbar-laitteen uuteen Bluetooth-laitteeseen tässä tilassa valitsemallaSoundbar-laitteen Bluetooth-laitteen hakuluettelosta.
6	Toisto/tauko	Voit keskeyttää musiikkitiedoston toiston tilapäisesti painamalla ▶II-painiketta.Kun painat painiketta uudelleen, musiikkitiedoston toisto jatkuu.Auto Power Down-toimintoLaite ssmmuu automaattisesti seuraavissa tilanteissa.- D.IN-/BT-/USB-tila: Jos äänisignaalia ei ole 20 minuuttiin.- AUX -tila:- Jos äänikaapeli (AUX) irrotetaan 20 minuutin ajaksi.- Jos mitään painikkeita ei paineta 8 tunnin kuluessa, kun äänikaapeli (AUX) on liitettynä. (Auto Power Down -toiminnon voi poistaa käytöstä vain, kun laite on AUX -tilassa.)- Poista automaattinen virrankatkaisutoiminto käytöstä AUX-tilassa pitämällä ▶II-painiketta painettuna 5 sekuntia. ON-AUTO POWER DOWN /OFF-AUTO POWER DOWN tulee näyttöön.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.UudelleentoistoVoit käyttää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.Auto Power LinkVoit ottaa Auto Power Link -toiminnon käyttöön tai pois käytöstä.Auto Power Link -toiminto otetaan käyttöön ja poistetaan käytöstä Vasemmalle-painikkeella.- Auto Power Link : Jos Soundbar-laite on kytketty TV:hen digitaalisella optisella kaapelilla, u-laite voi käynnistyä, kun TV käynnistetään. Pitämällä Vasemmalle -painiketta painettuna 5 sekuntia voit vaihdella Auto Power Link -asetuksen ON ja OFF välillä.- Auto Power Link -toiminnon oletusasetus on ON.ID SETSuorita ID SET-toiminto pitämällä Ylös-painiketta painettuna 5 sekuntia (kun yhdistetään lisälaitteeseen).
		Äänenvoimakkuuden rajoitustoimintoKuulosi suojaamiseksi Äänenvoimakkuuden rajoitus -toiminto rajoittaa äänenvoimakkuuden arvoon 20, jos käynnistät Soundbar-laitteen ja äänenvoimakkuus on asetettu suurempaan arvoon kuin 20.- Äänenvoimakkuuden rajoitus -toiminnon oletusasetus on Ei käytössä. Jos haluat aktivoida sen, ota se käyttöön.- Kun Äänenvoimakkuuden rajoitus -toiminto on otettu käyttöön, se pysyy käytössä, vaikka virta katkaistaisiin.- Kun haluat ottaa Äänenvoimakkuuden rajoitus -toiminnon käyttöön tai pois käytöstä, pidä kaukosäätimen Alas- painiketta painettuna 5 sekuntia. Kun Äänenvoimakkuuden rajoitus -toiminto on poissa käytöstä, etuosan näytössä näkyy teksti V FREE. Kun toiminto on käytössä, näytössä näkyy teksti V LOCK.
8	Äänen asetus	Voit valita vaihtoehdon TREBLE, BASS tai AUDIO SYNC.Voit säätää diskantti- tai bassoäänten voimakkuutta valitsemalla TREBLE tai BASSÄäniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.Voit säätää jokaisen taajuusalueen ääntä pitämällä (Äänen asetus) -painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle -painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas- painikkeilla.Jos videokuva ja ääni TV:n ja Soundbar-laitteen välillä eivät ole tahdistettuja, valitse AUDIO SYNC Ääniasetukset -asetuksissa ja määritä äänen viive välillä 0–300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB-tilassa.)AUDIO SYNC on tuettu vain joissakin toiminnoissa.
9	WOOFER
		Voit säätää bassokaiuttimen äänenvoimakkuutta asetukseen -12 tai välillä -6–+6 työntämällä painiketta ylös tai alas. Voit asettaa bassokaiuttimen äänenvoimakkuuden arvoon 0 painamalla painiketta suoraan alaspäin.
10	VOL
		Voit säätää äänenvoimakkuutta painamalla Ylös- tai Alas-painiketta.MykistysVoit mykistää äänen painamalla VOL -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä Jos sinulla on Samsungin TV, voit säätää Soundbar-laitteen äänenvoimakkuutta Samsungin TV:n mukana toimitetulla infrapunakaukosäätimellä.

Määritä ensin TV:n valikossa TV:n ääni toistettavaksi ulkoisista kaiuttimista ja ohjaa sitten Soundbar-laitteen äänenvoimakkuutta Samsungin kaukosäätimellä. Katso lisätietoja TV:n käyttöoppaasta. Tämän toiminnon oletusasetus on, että äänenvoimakkuutta ohjataan Samsungin TV:n kaukosäätimellä. Jos käytettävä TV ei ole Samsungin TV, muuta tämän toiminnon asetuksia noudattamalla seuraavia ohjeita.

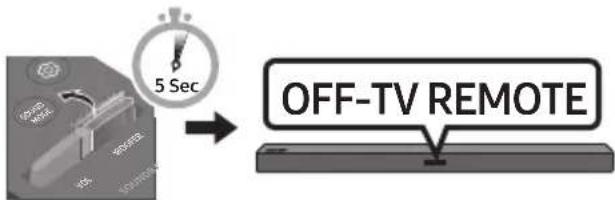

1. Sammuta Soundbar-laite.

1. Jos et halua käyttää tätä toimintoa, pidä WOOFER -painiketta toistuvasti ylös työnnettynä 5 sekuntia, kunnes OFF-TV REMOTE näkyy näytössä.

1. Jos haluat ohjata Soundbar-laitetta TV:n kaukosäätimellä, pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes ALL-TV REMOTE näkyy näytössä. Valitse sitten ulkoiset kaiuttimet TV:n valikossa.

1. Jos haluat palauttaa Soundbar-laitteen oletustilaan (ohjaus Samsungin TV:n kaukosäätimellä), pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes SAMSUNG-TV REMOTE näkyy näytössä.

- Joka kerta, kun työnnät WOOFER-painiketta ylös ja pidät sitä työnnettynä 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä:

SAMSUNG-TV REMOTE (oletustila) → OFF-TV REMOTE → ALL-TV REMOTE.

– Tämä toiminto ei ehkä ole käytettävissä kaikilla kaukosäätimillä.

- Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 26
(Lähde)	BT-laiteparin muodostus Sivu 23
►II (Toisto/tauko)	Auto Power Down Käytössä /Ei käytössä (AUX -tila)	Sivu 24
	Alusta (Valmiustila) Sivu 31
	BT valmis Sivu 15
Vasemmalle	Auto Power Link ON/OFF	Sivu 24
Ylös ID SET Sivu 24
Alas	Äänenvoimakkuuden rajoitusKäytössä / Ei käytössä	Sivu 25
(Äänen asetus)	7 Band EQ Sivu 25
SOUND MODE	DRC ON/OFF (Valmiustila) Sivu 23
	Bluetooth Power Sivu 23

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo			Lähtö
			Langaton takakaiutinsarja ei sisälly	Langaton takakaiutinsarja sisältyy
SOUND MODE	STANDARD	2.0 -kan. 2.1 -kan.		4.1 -kan.
		5.1 -kan.	2.1 -kan.	4.1 -kan.
	SURROUND SOUND	2.0 -kan.	2.1 -kan. 4.1 -kan.
		5.1 -kan.	2.1 -kan. 4.1 -kan.

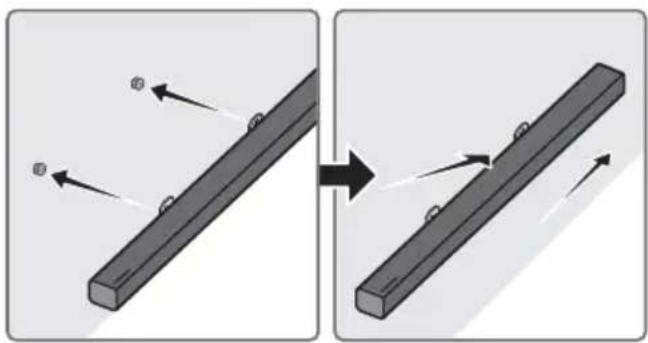

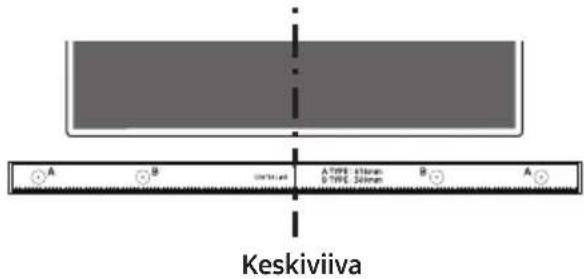

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

- Halkaisija: M5

- Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnitysopas

Seinäkiinnitin, vasen Seinäkiinnitin, oikea

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.

2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.

3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

Vähintään 5 cm

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta Keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan B-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Kiinnitä kahdella Ruuvilla (M4 x L12) molemmat Seinäkiinnitin, vasen ja oikea Soundbar-laitteen pohjaan. Varmista, että Soundbar-laitteessa olevat kohoumat tulevat kiinnittimissä oleviin reikiin.

• Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

- Vasen ja oikea kiinnitin ovat erimuotoisia. Varmista, että asetat ne oikein.

Seinäkiinnitin, oikea Seinäkiinnitin, vasen

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

- Kallista Soundbar-laitetta hieman ja aseta Pidikeruuvi päät Seinäkiinnitin reikiin.

Varmista, että molemmat puolet on kiinnitetty pitävästi, työntämällä Soundbar-laitetta nuolen suuntaan.

Soundbar-laitteen irrottaminen seinästä

1. Erota Soundbar-laite seinäkiinnittimestä painamalla sitä nuolen suuntaan, kallistamalla sitä hieman ja vetämällä se sitten pois seinästä kuvan mukaisesti.

• Älä riipu asennetusta laitteesta, ja vältä kolhimasta ja pudottamasta laitetta.
• Asenna laite pitävästi seinään niin, ettei se ei putoa. Jos laite putoaa, se voi aiheuttaa vamman tai vahingoittua.
• Kun laite on asennettu seinälle, varmista, etteivät lapset pääse vetämään mistään liitäntäjohdoista, jotta laite ei pääse putoamaan.
• Jotta seinäasennus toimii parhaalla mahdollisella tavalla, asenna kaiutinjärjestelmä vähintään 5 cm:n päähän TV:n alapuolelle, jos TV on kiinnitetty seinään.
• Jos et kiinnitä laitetta seinään, asenna se turvallisuuden vuoksi vakaalle, tasaiselle alustalle, jolla se ei pääse kaatumaan eikä putoamaan.

10 OHJELMISTON PÄIVITTÄMINEN

Samsung voi tarjota päivityksiä Soundbar- laitteen järjestelmäohjelmistoon tulevaisuudessa.

Jos päivitys tulee tarjolle, voit päivittää laiteohjelmiston kytkemällä Soundbar-laitteen USB-liitäntään USB-laitteen, johon laiteohjelmisto on tallennettu. Lisätietoja päivitystiedostojen lataamisesta on Samsung Electronicsin sivustossa osoitteessa (www.samsung.com → Support). Syötä tai valitse sen jälkeen Soundbar-laitteesi malli, valitse Ohjelmisto ja Sovellukset ja valitse sitten Lataukset. Huomaa, että vaihtoehtojen nimet voivat vaihdella.

Päivitysprosessi

Tärkeää: Päivitystoiminto poistaa kaikki käyttäjän määritettävät asetukset. Kirjoita muistiin omat asetuksesi, jotta niiden palauttaminen on helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden.

1. Kytke Micro USB – USB -sovitinkaapeli, jonka toisessa päässä on USB 2.0 Micro USB -urosliitin (tyyppi B) ja toisessa USB 2.0 -vakionaarasliitin (tyyppi A), Soundbar-laitteen Micro USB -liitäntään.

- Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.

1. Lataa laitteen ohjelmisto noudattamalla seuraavia ohjeita: Siirry Samsung-sivustoon (samsung.com) → etsi laitteen mallinimi - valitse asiakastukivaihtoehto (vaihtoehdon nimi voi vaihdella)

2. Tallenna ladattu ohjelmisto USB-muistitikkuun ja pura kansion pakkaus valitsemalla "Pura tänne".

3. Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku Micro USB-sovitinkaapelin naarasporttiin. Kytke kaapeli Soundbar-laitteen USB-liitäntään.

4. Käynnistä Soundbar-laite. 3 minuutin kuluessa UPDATE -teksti tulee näyttöön ja päivitys alkaa.

5. Kun päivitys on valmis, Soundbar-laite sammuu. Pidä kaukosäätimen ▶II-painiketta painettuna 5 sekuntia. INIT -teksti tulee näyttöön, ja sitten Soundbar-laite sammuu. Päivitys on valmis.

- Tässä laitteessa on DUAL BOOT -toiminto. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

1. Palauta asetuksesi.

Jos UPDATE -tekstiä ei tule näyttöön

1. Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.

2. Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.

HUOMAUTUKSIA

• Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.
• Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä. Päälaite sammuu automaattisesti, kun laiteohjelmiston päivitys on valmis.

• Kun päivitys on valmis, Soundbar-laitteen käyttäjän määritettävät asetukset alustetaan, jolloin voit määrittää omat asetuksesi.
  Suosittelemme kirjoittamaan muistiin omat asetukset, jotta niiden palauttaminen olisi helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden. Jos yhteyttä bassokaiuttimeen ei muodosteta uudelleen automaattisesti päivityksen jälkeen, katso sivua 7.
  Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.

• Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.

• USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.

11 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.

Onko virtajohto kytketty pistorasiaan?→Kytke virtapistoke pistorasiaan.

Toiminto ei toimi, kun painiketta painetaan.

Onko ilmassa staattista sähköä?→Irrota virtapistoke pistorasiasta ja kytke se uudelleen.

Äänessä on katkoja BT-tilassa.

→Katso Bluetooth-yhteyteen liittyviä kohtia sivuilla 14 ja 19.

Ääntä ei kuulu.

Onko mykistystoiminto käytössä?→Poista mykistystoiminto käytöstä painamalla (Mykistys) -painiketta.Onko äänenvoimakkuus asetettu minimiin?→Säädä äänenvoimakkuutta.

Kaukosäädin ei toimi.

Ovatko paristot tyhjät?→Vaihda tilalle uudet paristot.Ovatko kaukosäädin ja Soundbar-päälaite liian kaukana toisistaan?→Siirrä kaukosäädintä lähemmäs Soundbar-päälaitetta.

Bassokaiuttimessa oleva punainen merkkivalo vilkkuu, eikä bassokaiuttimesta kuulu ääntä.

Tämä ongelma saattaa ilmetä, jos bassokaiutin ei ole yhteydessä Soundbar-päälaitteeseen.→Yritä yhdistää bassokaiutin uudelleen. (Katso sivua 7.)

Bassokaiutin hurisee ja värisee selvästi.

Yritä säätää bassokaiuttimen värinää.→Säädä bassokaiuttimen äänenvoimakkuutta työntämällä kaukosäätimen WOOFER-painiketta ylös- tai alaspäin. (asetukseen -12 tai välille -6–+6)

12 LISENSSILLÄ

DOLBY

AUDIO

Voit lähettää kysymyksesi ja pyyntösi avoimen lähdekielen projekteihin liittyen ottamalla yhteyttä Samsungiin sähköpostitse: ([e-mail]).

14 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos
  (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
  (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

15 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-R480
USB 5V/0,5A
Paino 1,5 kg
Mitat (leveys x korkeus x syvyys) 907,5 x 53,5 x 70,5 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho 35W x 2,6 OHM
Tuetut toistomuodot(DTS 2.0 -ääni toistetaan DTS-muodossa.)	2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäistehoSRD-lähettimen enimmäisteho	100 mW alueella 2,4 GHz-2,4835 GHz25 mW alueella 5,725 GHz-5,825 GHz
Bassokaiuttimen nimi PS-WR43B
Paino 4,0 kg
Mitat (leveys x korkeus x syvyys) 181,5 x 343,0 x 272,0 mm
VAHVISTINLähtöteho 100W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz-5,825 GHz
Langattoman tiläänikaiutinsarjan nimi	SWA-8500
PainoLangaton vastaanotinmoduuliTilaäänikaiutin	0,7 kg0,5 kg
Mitat (leveys x korkeus x syvyys)Langaton vastaanotinmoduuliTilaäänikaiutin	50,0 x 201,3 x 132,0 mm76,2 x 126,9 x 76,2 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
Taajuusvaste	20 Hz ~ 20 kHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho	25 mW alueella 5,725 GHz-5,825 GHz
Kokonaisvirrankulutus valmiustilassa (W)Soundbar-päälaiteLangaton tilaäänikaiutinsarja	2,7W1,0W
BluetoothPortin passivointitapa	Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Samsung Electronics vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internetosoitteessa: http://www.samsung.com, valitse Tuki > Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten. Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.
