BRUKSANVISNING 40-035 Biltema

2.1 Avsedd användning

2.2 Förutsägbar felaktig användning

1. ÖVERSIKT
2. SÄKERHETSFÖRESKRIFTER
3. TEKNISK SPECIFICATION
4. MONTERING
5. ANVÄNDNING
6. UNDERHÅLL
7. AVFALLSHANTERING

1. INTRODUKTION

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Var särskilt uppmärksam på följande signalord:

FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

Certifi ering

• EN 14492-1:2006+A1:2009/AC:2010
- EMC-certifi erad

2. ANVÄNDNINGSOMRÅDE

Fällbar lindragare med kompakt design och låg vikt. Används till att dra upp burar vid till exempel hummer-, krabb-, och kräftfi ske. Lindragaren har både in- och utmatningsfunktion.

Båtklassning

Lindragaren rekommenderas till typgodkända båtar klass A,B och C. Ta hänsyn till båtens totala maxlast. OBS! Det fi nns inga krav på båtklassning utan detta är en rekommendation för att undvika att båten kantrar.

2.1 Avsedd användning

Marin lindragare MH 200, 40-035, monteras på båt och är avsedd för upptagning av fångstburar. Övrig användning är inte tillåten.

2.2 Förutsägbar felaktig användning

Använd inte lindragaren till att dra upp saker som har fastnat på havets botten. Produkten ska inte heller användas för vertikala lyft ovanför vattenytan.

3. ÖVERSIKT

1. Bottenplatta
2. Tvådelad lässprint
3. Axel
4. Nylontrissa
5. Linmatarskiva
6. Nylontrissa i blocket
7. Block
8. Lyftarm
9. Låssprint för lyftarm
10. Pressarm
11. Motor
12. Brytare
13. Elkabel
14. Skruvratt för att låsa roterande funktion
15. Låsskruv som hindrar lindragaren från att lyftas av sin egen axel.
16. Konsol för fast montering på båten

OBS! Lär känna lindragaren. Det är mycket viktigt att du läser och förstår instruktionerna i denna manual före installation och användning av produkten. Lär dig lindragarens tillämpning så väl som dess begränsningar och eventuella risker förbundna med användning av denna lindragare.

Om instruktionerna i manualen inte följs kan det leda person-skador och materiella skador. Lindragaren är endast avsedd att användas på det sätt som beskrivs i denna manual

Vid användning observera följande:

• Produkten är fällbar. Var extra försiktig när du monterar eller fäller ihop lindragaren för att undvika klämskador.
• Var uppmärksam när du använder lindragaren och håll fi ngrar borta från rörliga delar som matarhjul och linor.
• Använd inte kläder med löst hängande snören eller band som kan fastna i rörliga delar. Tänk på att detta gäller även långt här.
• Tänk på att lindragaren kan påverka stabiliteten i båten när du drar upp tung last.
• Ett separat batteri rekommenderas för att undvika störningar på elektrisk utrustning ombord på båten.
• Lindragaren är konstruerad för att arbeta korta perioder med vila mellan varje inmatning.
• Använd inte lindragaren till att dra upp saker som har fastnat på havets botten.
• Använd lindragaren med försiktighet och gott omdöme.

Viktigt!

• Kör inte lindragaren långa och sammanhängande perioder, den kan bli överhettad. Låt motorn vila lika lång tid som den har arbetat.
• Lindragarens elektronik är skyddad mot stänk och vatten-dimma. Lindragaren får inte nedsänkas i vatten.
• Efter användning, slå alltid av strömmen och koppla loss strömkablarna från batteriet. Montera ner lindragaren från sin ställning. Detta förfarande stryper strömtillförseln och förhindrar att batteriet laddas ur.
• All modifi ering av produkten innebär att garantin upphör att gälla.

5. TEKNISK SPECIFICATION

Spänning: 12 V
Uteffekt: 900 W
Lyftkapacitet, max: 90 kg
Hastighet normal belastning: ..... 35 m/min
Hastighet tung belastning: .... 30 m/min
Vikt: 13,5 kg
Höjd: 87 cm
Längd: 50 cm
Linmatarhjul: 18 cm
Lintjocklek: 4–10 mm
Strömförbrukning utan belastning: ..... 12 A
Strömförbrukning normal belastning: . . . 120 A
Strömförbrukning hög belastning: ..... 165 A
Försedd med automatsäkring (bimetall)

6. MONTERING

Före montering

För att avgöra lämplig placering för lindragaren på båten, tänk på följande:

• Vilken plats passar bäst för enkel hantering av tinor och burar?
• Förvissa dig om att båtens däck och reling är tillräckligt

starka på denna plats, så att de tål vikterna från fulla burar när du drar upp dem. Däck och reling kan behöva förstärkas.

• Finns det tillräckligt med plats för att sträcka ut lindragarens arm i sin fulla längd?
• Du ska använda ett separat batteri till vinschen, som placeras på däck. Lindragarens strömkablar ska enkelt nå fram till batteriet. Skarva inte elkablarna.
• Säkerställ att lindragarens placering inte påverkar båtens stabilitet i vattnet.

Montera konsolen

Konsolen skruvas fast på följande sätt:

1. Den asymmetriska delen av konsolen ska vara vänd mot båtens mitt.
2. Konsolen ska monteras i samma vinkel som du drar in linan (dragriktningen).

Placera strömkällan på en plats som är skyddad från stänk och vattendimma.

Anslut elkablarna till batteriet. Brun kabel kopplas till pluspolen (+) och svart kabel till minuspolen (-) på batteriet. OBS! Lindragarens originalkablar får inte skarvas.

Krav på batteriet

Rekommenderad minsta storlek är ett marinbatteri på 60 Ah/12 V.

Säkringar

Lindragaren har en inbyggd automatsäkring (bimetallsäkring). Säkringen är placerad under motorkåpan och skyddar motorn mot överbelastning samt längre belastningar då motorn arbetar nära max belastning. Säkringen löser ut då strömstyrkan blir för hög samt vid risk för överhettning. Säkringen återställer sig automatiskt när motorn har svalnat. Varning! Om säkringen löser ut, ställ lindragarens strömbrytare i läge "0" tills dess att säkringen har återställts.

Montera lindragaren

Placera lindragaren på konsolen så att lyftarmen är vänd utåt och motordelen inåt båten. Lås fast vinschen i konsolen med den tvådelade låssprinten.

Fällbar lyftarm

Lossa lindragarens lyftarm från sin infällda position och fäll ut den. Säkra låsarmen med lässprinten. Sätt fast blocket längst fram i stålöglan med den låsbara karbinhaken, så att blocket hänger fritt.

WARNING! – Risk för klämskada vid montering och demontering.

Roterande axel

Du kan välja att antingen ha lindragaren i ett roterande läge eller i låst läge. I roterande läge rör sig lindragaren runt sin egen axel och följer indragningsriktningen. Du låser axeln med den svarta skruvratten av nylon (14).

Den rostfria skruven (15) som är placerad ovanför skruvratten (14) hindrar lindragaren från att lyftas av från sin axel. Denna skruv får inte tas bort och används alltså inte för att låsa den roterande funktionen.

7. ANVÄNDNING

Montering och inkoppling

Montera lindragaren på konsolen och koppla kablarna till batteriet.

WARNING! – Risk för klämskada vid montering och demontering.

OBS! Lindragaren är konstruerad för att arbeta korta perioder med vila mellan varje inmatning. Kontrollera då och då att inte motorn blir överhettad.

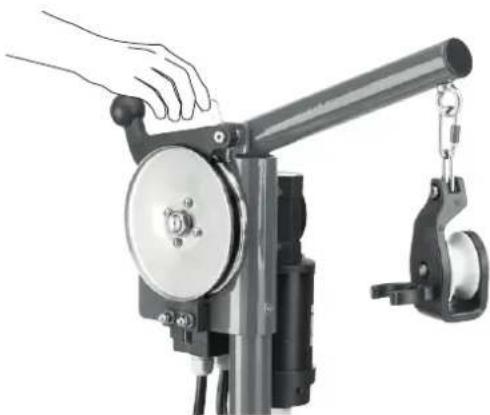

Strömbrytare

Strömbrytaren har tre funktioner. Position (0), avstängd. Position (I) för att släppa ut linan och position (II), för att dra in linan. Du kan trycka en gång på strömbrytaren och släppa knappen och lindragaren fortsätter att dra in tills du trycker en gång till på strömbrytaren och lindragaren stoppar. Detta fungerar på samma sätt när du släpper ut linan.

Det normala sättet att använda lindragaren är att låta linan löpa genom nylontrissan i det hängande blocket och vidare ner till den andra nylontrissan på lindragarens axel och sedan upp till linmatarskivan som sitter under pressarmen. Pressarmen ger skivorna bra grepp om linan och får lindragaren att självdra.

WARNING! – Klämrisk. Håll fi ngrar borta från rörliga delar som matarhjul, trissor och linor. Var försiktig om du har långt här och använd inte kläder med löst hängande snören eller band som kan fastna i rörliga delar.

FÖRSIKTIGHET – Användning av lindragaren påverkar båtens stabilitet och därmed ökar risken för att snubbla. Stå stadigt och bekvämt med bra balans i kroppen.

Demontera lindragaren

Koppla ifrån strömkablarna. Fäst det hängande linblocket i lyftarmen med plastklämman som sitter på blocket. Du kan också ta bort blocket helt från lyftarmen genom att öppna den låsbara karbinhaken. Fäll in lyftarmen och lås den med lässprinten. Dra ur den tvådelade lässprinten i konsolen och lyft av lindragaren från sitt fäste.

WARNING! – Risk för klämskada vid montering och demontering (speciellt när lyftarmen ska fällas in).

Bära lindragaren

När låsarmen är infälld och säkrad kan du enkelt bära och transportera lindragaren.

• Efter användning i salt eller bräckt vatten, skölj snabbt av lindragaren med kranvatten.
• En till två gånger per år kan du behöva fetta in lindragarens axel så att den kan rotera smidigt. Lossa den rostfria skruven som är placerad ovanför axelns skruvratt för att frigöra axeln. Lyft av vinschen från sin axel och lägg på marinfett.
• Använd avfettningsspray vid behov på linmatarskivan för att uppnå bättre grepp mellan skiva och lina.
• Förvara lindragaren i ett torrt utrymme.

9. AVFALLSHANTERING

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
