ZRC328WO - Kylskåp ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Kylskåp (kompressorbaserat)
Märke	Zanussi
Modell	ZRC328WO
Nettovolym	275 L
Bredd	600 mm
Höjd	1450 mm
Djup	600 mm
Vikt	52 kg
Energiklass	A (enligt direktiv 94/2 EG)
Energiförbrukning	0,46 kWh/24h, 168 kWh/år
Köldmedium	R600a (isobutan)
Antal kompressorer	1
Klimatklass	N (omgivning +16°C till +32°C)
Maximal luftfuktighet	70%
Invändig lampa	15 W, E14-sockel
Dörr reversibel	Ja (medföljande instruktioner)
Reglagetyp	Termostatvred (skala 0-5)
Indikatorlampor	Grön lampa (ström på)
Avfrostning	Manuell (rengör avloppskanalen månadsvis)
Rengöring	Varmt vatten med milt rengöringsmedel; ingen alkohol
Säkerhetsfunktioner	Jordning krävs; håll ventilationen fri
Garanti	12 månader (EU, villkor gäller)
Ursprungsland	Ej specificerat, men servicecenter i Storbritannien, Norge, Sverige

Vanliga frågor - ZRC328WO ZANUSSI

Hur byter jag dörrens öppningsriktning på mitt Zanussi ZRC328WO kylskåp?

För att byta dörrens öppningsriktning, ta bort bottenluckan, skruva loss fästet i botten, ta bort dörren, flytta axeln till motsatt sida och montera ihop igen. Detaljerade anvisningar finns i manualen. Lägg inte apparaten på golvet under processen.

Vad indikerar den gröna lampan på kylskåpet?

Den gröna lampan indikerar att kylskåpet är anslutet till elnätet och att elsystemet är aktivt.

Hur justerar jag temperaturen i kylskåpet?

Vrid temperaturvredet medurs för att sänka temperaturen (kallare) och moturs för att höja den. Skalan går från 0 (av) till 5 (kallast). Börja på läge 3 och justera efter behov.

Vad ska jag göra om kylskåpet är för bullrigt?

Kontrollera att apparaten står plant på en jämn, fast yta och inte vidrör andra apparater eller möbler. Se till att fötterna är korrekt justerade.

Hur ofta bör jag avfrosta och rengöra kylskåpet?

Rengör insidan minst en gång i månaden för att undvika lukt. Avfrosta när frost byggs upp (manuell avfrostning). Använd varmt vatten med lite diskmedel; använd inte alkoholbaserade rengöringsmedel.

Den gröna lampan tänds inte. Vad kan vara fel?

Kontrollera om det finns ström i uttaget, testa med en annan enhet. Kontrollera stickproppens säkring. Om uttaget är trasigt, kontakta en elektriker.

Vilken är den rekommenderade omgivningstemperaturen för detta kylskåp?

Kylskåpet är utformat för normal hushållsanvändning vid omgivningstemperaturer mellan +16°C och +32°C (klimatklass N). Fuktigheten bör inte överstiga 70%.

Kan jag använda elektriska apparater inuti kylskåpet?

Nej. Använd inte elektriska apparater inuti utrymmen för livsmedelsförvaring, enligt säkerhetsvarningarna.

Hur byter jag den invändiga glödlampan?

Tryck på kupollampans klammer åt höger och dra ner för att ta bort den. Byt till en 15 W E14 glödlampa. Sätt tillbaka och anslut strömmen.

Vad ska jag göra om dörrtätningen lossnar?

Sätt tillbaka tätningen i spåret genom att trycka på den inre delen. Om den är förorenad med oljiga vätskor, rengör både tätning och spår med diskmedel, torka torrt och montera sedan.

BRUKSANVISNING ZRC328WO ZANUSSI

Tryck fjæren sammen och trykk grillen ned samtidig (se bildet).

Bruk samme type lyspære, E14 sokkel med maksimum effekt på 15 W.

Totalt plasskrav.

Tekniske data

Bestillning av service eller reservedeler:

Kringsjävn. 83, 5031 Laksevåg

Service/Reservedeler, tlf.: 55 94 05 10

“”, fax: [phone]

Zanussi

S-105 45 Stockholm

S

VIKTIG INFORMATION OM SÄKERHET

Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter. Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet installeras och används.

Allmänna säkerhetsföreskrifter

Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det. Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet. Se till att nätsladden inte kommer i kläm under skåpet. Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service. Skåpet är tungt. Var försiktig när skåpet flyttas. Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacet.

Service/reparation

Alla elarbeten som krävs för att installera skåpet måste utföras av en behörig elektriker eller fackman. Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar. Försök aldrig att reparera skåpet på egen hand. Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar.

Användning

Är endast avsedda för förvaring av matvaror. Fryst mat bör inte frysas om efter upptining. Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar. Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med isskrapan som medföljer skåpet. Massiv is får aldrig brytas eller huggas loss från skåpet. Låt alltid isen smälta av sig själv vid avfrostning. Se avfrostningsanvisningarna. Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen sprängas och skada skåpet.

Installation

Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna. Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg. Om skåpet har transporterats horisontalt finns risk för att oljan i kompressorn har trängt in i kylkretsen. Vänta därför minst två timmar innan skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

Miljöskydd

Frysskåpet innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Frysskåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan

nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter.

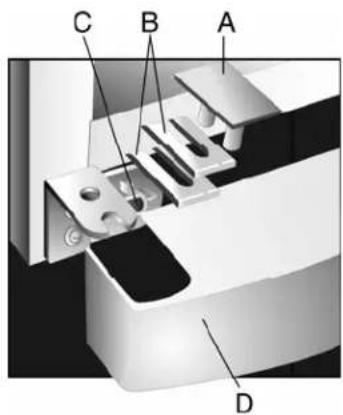

OBS! VIKTIG INFORMATION TA BORT TRANSPORTSÄKRINGARNA

TA BORT TRANSPORTSÄKRINGAR 'A' OCH 'B' INNAN NI ANVÄNDER SKÅPET FÖR FÖRSTA GÅNGEN.

TA UT GALLRET 'D' UR FÖRPACKNIGEN OCH MONTERA I HÅL 'C'.

AVLÄGSNA DE RÖDA TRANSPORTSKYDDEN FRÅN HYLLPLANEN.

INSTALLATION

Placering

Placera inte skåpet för nära värmekällor, såsom element, spis, direkt solljus etc. Bästa resultat uppnås vid en rumstemperatur mellan +10°C och +32°C. Se till att det inte finns föremål på baksidan, ovanpå eller under skåpet, som kan förhindra luftcirkulationen. Minsta avständ mellan skåp och event. överhängande skåp skall vara 100 mm

Den bästa lösningen är emellertid enligt utan något överhängande skåp. Justera skåpet så att det står rakt och stadigt.

Placera de två distanserna (1) i hållarna (2) på baksiden av topplattan.

Apparaten måste förses med effektiv jordning. Nätsladden/stickproppen har därför en särskild jordningskontakt. Om uttagen i det lokala nätet saknar iordningsmöjlighet, måste apparaten förses med separat jordledare av en behörig elektriker i enlighet med gällande säkerhetsföreskrifter. Producenten avvisar varje form av ansvar, såvida föreskrifterna för undvikande av olyckshändelser inte åtföljs. Kylskåpet ansluts till 220-230 V jordat eluttag. Skarvsladd skall inte användas. Apparaten är påslagen när nätsladden anslutits. Observera att genom att sätta termostaten i 0-läge kopplas endast kompressorn ur.

Invändig rengöring

Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med Ijummet vatten och en mild tvällösning. Använd inte något skurpulver.

Elektrisk anslutning

Kontrollera att skåpets spänning, som finns angiven på en dataskylt inne i skåpet, överensstämmer med lokalens nätspänning. En spänningsvariation på ±6% kan accepteras. För anpassning av skåpet till annan spänning, skall en transformator med passande prestanda förkopplas.

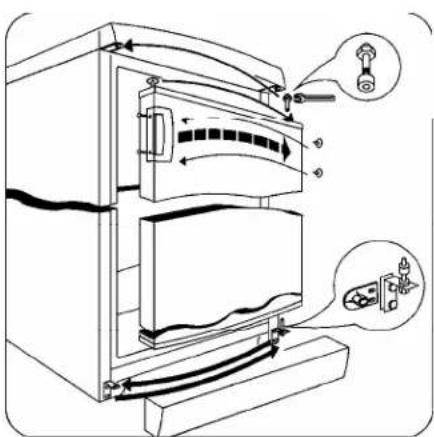

Omhängning av dörr

Tillvägagångssätt:

Koppla ifrån strömmen innan följande arbetsmoment genomförs.

• Ta bort ventilationsgallret. Skruva bort det nedre gångjärnet
• Häng av dörren från den övre tappen
• Ta bort propparna och sätt dem på motsatta sidan, ta därefter bort den övre tappen och underläggsskivorna från det övre gångjärnet och montera dem på motsatta sidan.
• Häng på dörren.
• Montera det nedersta gångjärnet på motsatta dörrsidan och fäst det med de tidigare borttagna skruvarna.
  • Sätt tillbaka ventilationsgallret.
• Innan handtaget skruvas av skall dess beklädnad avlägsnas

Instruktion för användaren

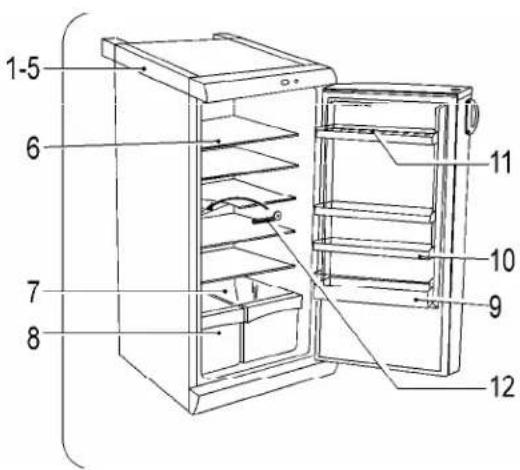

Beskrivning av skåpet, huvuddelar.

1-5	kontrollpanel	10	dörrfack
6	förvaringsshylla	11	ägglåda
7	glashylla	12	rengörare

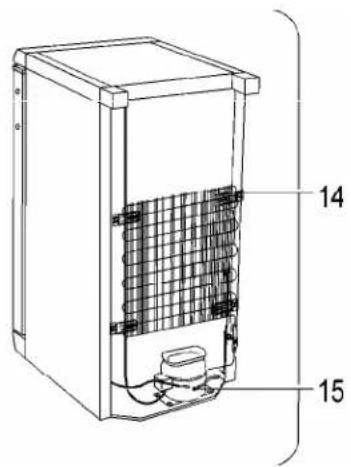

8	grönsaksback	14	kondensator
9	flaskfack	15	kompressor

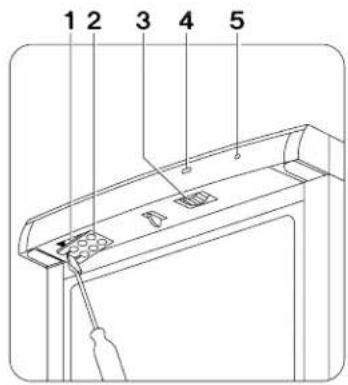

Kontrollpanel

1 belysning
2 lampskydd
3 termostatvred
4 termostatskala
5 signallampa

Stäng av skåpet och dra ur stickkontakten från vägguttaget, alternativt skruva ur säkringen.

Tryck ihop fjädern och drag samtidigt gallret nedåt (se bild).

Använd samma typ av lampa, sockel E14, effect max 15 W.

Sammanlagt erforderligt utrymme.

Teknisk data

Modell	ZRC 328WO ZRA 328 W
Nettokapacitet (l) Kyl 275
Bredd (mm) 600
Höjd (mm) 1450
Djup (mm) 600
Energiklass enligt EU standard	A
Energikonsumtion: KWh/24h	0,46
KWh/år	168
Vikt (kg) 52
Antal kompressorer 1
Kylmedium	R600a

Så här används kylskåpet

Start

Stickkontakten sätts i vägguttaget (funktionslampan lyser och anger att kylen får ström). Termostatknappen vrids till en inställning i mitten av skalan

Termostatinställningen kan ändras allt efter omgivande rumstemperatur, kylsåpets placering och hur ofta dörren öppnas etc.

Kylsåpet stängs av genom att termostatknappen vrids till position 0.

Kylutrymmet är avsett för drycker och livsmedel som dagligen behövs. För att kylskåpet skall fungera på bästa sätt får ingen varm mat eller ångande vätskor (som t.ex. soppor och buljong) placeras i kylskåpet. Livsmedel som kan påverka smaken hos vissa födoämnen måste täckas över med exempelvis aluminium- eller plastfolie.

Här nedan några praktiska råd:

Packa in rätt kött i plastfolie och placera det på glasskivan. På så sätt kan ni förvara köttet i högst 1-2 dagar. Kokt mat, charkvaror etc. skall förvaras övertäckta. De kan placeras på vilket galler som helst.

Frukt och grönsaker: efter rengöring och tvättning förvaras de i grönsakslådan.

Smör och ost: förvaras i särskilda askar eller i aluminium- eller plastfolie/ plastpåsar så att de inte kommer i kontakt med luften.

Mjölk: i väl tillslutna förpackningar förvaras den på hyllorna på dörrens insida.

Avfrostning

Kylen

Avfrostning sker automatiskt varje gång kompressorn slår ifrån. Smältvatten rinner genom en ränna ned i en behållare på skåpets baksida, där det avdunstar. Rengör inte skåpet med alkohol.

UNDANRÖJNING AV STÖRNINGAR/SMÄFEL

Om det uppstår problem, kan enklare fel avhjälpas enligt nedan.

Problem	Åtgärder
Kylskåpet fungerar inte (den gröna lampan lyser inte)	Ingen ström i nätet eller ingen kontakt mellan stickpropp och kontakt. Kontrollera strömtillförseln och kontakten.
En konstigt ljud hörs när kylskåpet används.	Kylskåpet är antingen felplacerat eller så berör röret i höljet eller en vägg. Kontrollera att kylskåpet är installerat enligt bruksanvisningen.
Dörren är inte tät. Tätningsmaterialet som klämmer mot höljet i ett område på dörrhängsidan. Rengör tätningsmaterialet med varmt såpvatten och det området på höljet som materialet klämmer mot och torka det torrt med en blöt trasa.
Vatten i botten av kylutrymmet	Systemet for bortforsling av avfrostningsvatten är tätt. Rengör kanalen med hjälp av en lång böjlig metalltråd eller med hjälp av rensare

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL-91 samt övriga EHL bestämmelser vilka återförsäljaren tillhandahåller. Kom ihåg att spara kvittot och EHL-försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone]

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 – 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefon-katalogen Gula sidorna under Hushållsutrustning, vitvaror - service.

I bruksanvisningen finns en sammanställning av enklare fel som du kan åtgärda själv. Om du beställer service under EHL-åtagandet och det är ett enklare fel du kunnat åtgärda själv med hjälp av bruksanvisningen riskerar du att få betala service-besöket, även om produkten är ny.

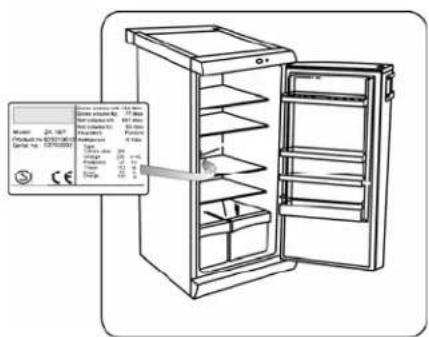

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ...... Produktnummer ...... Serienummer ...... Inköpsdatum ....

Hur och när uppträder felet ?
