ZRC328WO - Hűtőszekrény ZANUSSI - Ingyenes használati útmutató

Terméktípus	Hűtőszekrény (kompresszoros)
Márka	Zanussi
Modell	ZRC328WO
Nettó űrtartalom	275 L
Szélesség	600 mm
Magasság	1450 mm
Mélység	600 mm
Súly	52 kg
Energiahatékonysági osztály	A (a 94/2 EK irányelv szerint)
Energiafogyasztás	0,46 kWh/24h, 168 kWh/év
Hűtőközeg	R600a (izobután)
Kompresszorok száma	1
Klímaosztály	N (környezeti hőmérséklet +16°C - +32°C)
Maximális páratartalom	70%
Belső világítás	15 W, E14 foglalat
Ajtó átfordítható	Igen (utasítás mellékelve)
Vezérlés típusa	Termosztát gomb (0-5 skála)
Jelzőfények	Zöld fény (bekapcsolva)
Leolvasztás	Kézi (havonta tisztítsa a lefolyócsatornát)
Tisztítás	Meleg víz enyhe mosószerrel; alkoholmentes
Biztonsági jellemzők	Földelés szükséges; tartson szabad légáramlást
Garancia	12 hónap (EU, feltételek érvényesek)
Származási ország	Nincs megadva, de szervizközpontok az Egyesült Királyságban, Norvégiában, Svédországban

Gyakran ismételt kérdések - ZRC328WO ZANUSSI

Hogyan fordíthatom át a Zanussi ZRC328WO hűtőszekrény ajtaját?

Az ajtó átfordításához távolítsa el az alsó burkolatot, csavarja ki az alsó konzolt, vegye le az ajtót, helyezze át a tengelyt a másik oldalra, és szerelje össze. Részletes lépések a kézikönyvben. Ne fektesse a készüléket a padlóra a folyamat során.

Mit jelez a hűtőszekrényen lévő zöld fény?

A zöld fény azt jelzi, hogy a hűtőszekrény csatlakozik a hálózati tápegységhez, és az elektromos rendszer aktív.

Hogyan állíthatom be a hűtőszekrény hőmérsékletét?

Fordítsa el a hőmérséklet-szabályozó gombot az óramutató járásával megegyező irányba a hőmérséklet csökkentéséhez (hidegebb), és ellenkező irányba a növeléséhez. A skála 0 (ki) és 5 (leghidegebb) között van. Kezdje a 3-as pozícióban, és állítson be szükség szerint.

Mit tegyek, ha a hűtőszekrény túl hangos?

Ellenőrizze, hogy a készülék vízszintesen áll-e egy sima, szilárd alapon, és nem érint más eszközöket vagy bútorokat. Győződjön meg arról, hogy a lábak megfelelően vannak beállítva.

Milyen gyakran kell leolvasztani és tisztítani a hűtőszekrényt?

Tisztítsa a belső teret legalább havonta egyszer a szagok elkerülése érdekében. Leolvasztani akkor kell, ha jég képződik (kézi leolvasztás). Használjon meleg vizet kevés mosogatószerrel; ne használjon alkoholos tisztítószereket.

A zöld fény nem világít. Mi lehet a probléma?

Ellenőrizze, hogy van-e áram a konnektorban, tesztelje egy másik eszközzel. Ellenőrizze a dugaszoló biztosítékot. Ha a konnektor hibás, forduljon villanyszerelőhöz.

Mi az ajánlott környezeti hőmérséklet ehhez a hűtőszekrényhez?

A hűtőszekrényt normál háztartási használatra tervezték +16°C és +32°C közötti környezeti hőmérsékleten (N klímaosztály). A páratartalom nem haladhatja meg a 70%-ot.

Használhatok elektromos készülékeket a hűtőszekrényben?

Nem. Ne használjon elektromos készülékeket az élelmiszertároló rekeszekben, a biztonsági figyelmeztetések szerint.

Hogyan cseréljem ki a belső izzót?

Nyomja meg a kupola lámpaburkolat klipszét jobbra, és húzza le az eltávolításhoz. Cserélje ki egy 15 W-os E14 izzóra. Szerelje össze, és csatlakoztassa újra az áramellátást.

Mit tegyek, ha az ajtótömítés lejön?

Helyezze vissza a tömítést a horonyba a belső rész megnyomásával. Ha olajos folyadék szennyezte, tisztítsa meg a tömítést és a hornyot mosogatószerrel, törölje szárazra, majd szerelje vissza.

HASZNÁLATI ÚTMUTATÓ ZRC328WO ZANUSSI

Ezt a kompresszoros ZRC 280 típusú hűtőszekrényt hűtött élelmiszerek rövid idejű tárolására tervezték.

Ez a hűtőszekrény "N" klímaosztályú készülék, amelyet normál háztartási használatra és olyan helyiségben történő elhelyezésre szántak, ahol a környezeti hőmérséklet +16°C és +32°C között van, és a relatív páratartalom nem magasabb 70%-nál.

Ez a készülék minden szempontból megfelel a hűtőszekrény készülékekre, valamint az elektromos készülékekre vonatkozó követelményeknek.

A hűtőközeg és minden más felhasznált anyag környezetbarát, és nem tartalmaz ózont károsító összetevőt.

Minden megelőzésre szolgáló karbantartást és javítást csak a jótállási jegyben kijelölt szerviz szakembere végezhet.

Folyamatosan arra törekszünk, hogy javítsuk a készülék megbízhatóságát és teljesítményét, amit minden előzetes értesítés nélkül teszünk.

A gyártó fenntartja magának a jogot, hogy a készüléket minden előzetes értesítés nélkül tovább fejlessze.

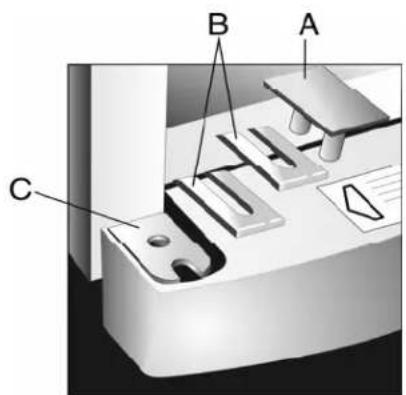

FONTOS TUDNIVALÓ A SZÁLLÍTÁSI CSOMAGOLÁS ELTÁVOLÍTÁSA

AZ ELSŐ HASZNÁLAT ELŐTT TÁVOLÍTSA EL AZ "A" JELŰ DUGÓT, VEGYE KI MINDEGYIK "B" JELŰ RÖGZÍTŐ DARABOT, MAJD HELYEZZE BELE A "C" JELŰ FURATBA.

Előkészület a használatra

A szállítási alaplap habosított polisztirénből készült. Vegye le a ragasztó csíkokat a készülék oldalairól, emelje meg a hűtőszekrényt, majd vegye ki alóla a polisztirén alaplapot. Távolítson el minden ragasztó szalagot, és nyissa ki az ajtót. Vegye ki az ajtó feletti betétet.

Az ajtó önzáródásának a megkönnyítése érdekében enyhén döntse hátra a készüléket, amíg az állító lábakat beszabályozza. Nagyon fontos, hogy mindegyik láb egyenletesen álljon a talajon.

Ha a hűtőszekrényt egy másik helyre akarja áthelyezni, akkor emelje meg az elejét, hogy a lábak ne sértsék meg a padlót.

Vegye ki a csomagolásból a 2 db távtartót (1), és helyezze be őket a készülék tetején lévő hátsó részbe (2).

Biztonsági tudnivalók

Mielőtt csatlakoztatja a hűtőszekrényt az elektromos hálózatra, ellenőrizze, hogy nem érte-e valamilyen sérülés a csatlakozó vezetéket.

A csatlakozó dugót olyan konnektorba kell csatlakoztatni, amely megfelelően rögzített és jó érintkezést biztosít. A hűtőszekrény kizárólag földelt konnektorból üzemeltethető. A készülék elhelyezése után a csatlakozó dugónak elérhető helyen kell lennie.

Ez a hűtőszekrény egy speciális csatlakozó vezetékkel van felszerelve. Amennyiben valamilyen ok miatt a cseréjére van szükség, azt kizárólag a jótállási jegyben megjelölt szerviz cserélheti ki eredeti gyári vezetékre.

Gondoskodjon arról, hogy a hűtőszekrény hátsó része pormentes legyen. Ennek érdekében évente legalább egyszer puha kefével, vagy porszívóval gondoskodjon a portalanításáról.

FIGYELEM!

• Gondoskodjon arról, hogy a készülék szellőző nyílásai szabadon legyenek. Beépítés esetén is gondoskodni kell a megfelelő szellőzési távolságok megtartásáról.
• Ne használjon mechanikus szerkezetet, vagy hőkészüléket a leolvasztási folyamat meggyorsítására.
• Ügyeljen arra, hogy a hűtőkör ne sérülhessen meg.
• Ne használjon elektromos készüléket a hűtőszekrény belső terében.
• Ha a készüléket áthelyezés, leolvasztás, vagy más hasonló ok miatt kikapcsolja, akkor a visszakapcsolás csak 15 perc eltelte után lehetséges.
• Ne érintse meg a csatlakozó dugó csapjait a kikapcsolás után.

Ne tegyen folyadék tartalmú edényt a készülék tetejére, mert a kifröccsenő folyadék károsítja az elektromos részeket.

Ne tegyen elektromos készüléket (vasalót, grillt, sütőkészüléket vagy hasonlót) a hűtőszekrény tetejére.

A készülék tisztításakor gondoskodjon arról, hogy nedvesség ne juthasson be az elektromos részekhez.

Védje a műanyag felületeket zsírtól, olajtól, vajtól és szószoktól, mert ezek az anyagok károsíthatják a felületeket. Ha mégis kifröccsen ilyen anyag, akkor azonnal tisztítsa meg a szennyezett felületet mosogatószeres ruhával.

Ne felejtse el kihúzni a csatlakozó dugót a konnektorból, amíg leolvasztja, vagy tisztítja a készüléket.

Információ:

- Hagyja résnyire nyitva a hűtőszekrény ajtaját, ha hosszabb ideig nem használja, hogy a kellemetlen szagosodást elkerülje.

- Ha eladja, vagy elajándékozza ezt a hűtőszekrényt, akkor tájékoztassa az új felhasználót arról, hogy az ciklopentán szigetelést (C₅H₁₀ habosítószert) és R600a hűtőközeget tartalmaz. Ne felejtse el átadni a magyar nyelvű használati útmutatót sem, hogy az új tulajdonos is biztonságosan és rendeltetésszerűen használhassa a hűtőszekrényt.

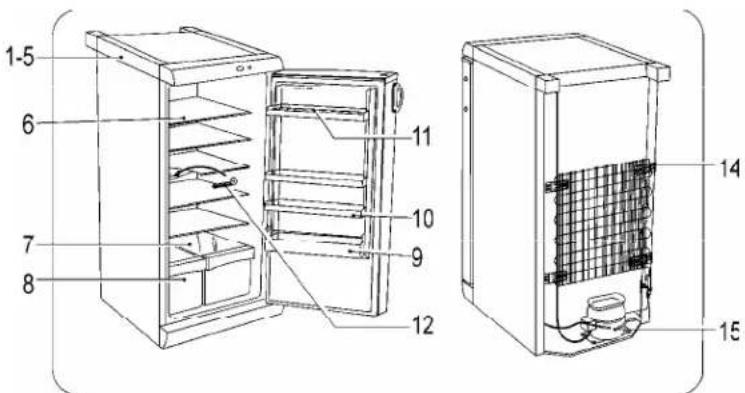

A hűtőszekrény felépítése

1-5	Felső borítás szabályzókkal 11	Betét
6	Polc 12 Tisztító
7	Polc 14 Kondenzátor
8	Tálca 15 Kompresszor
9	Tálca Használati útmutató
10	Tálca		Csomag

Az ajtó nyitásirányának a cseréje:

Az ajtó cseréjéhez dugókat talál a polietilén zacskóban.

FONTOS: Az ajtó nyitásirányának a cseréjéhez ne fektesse a készüléket a földre.

• távolítsa el az alsó borítást 10;
• csavarja ki a két csavart 7 és távolítsa el az alsó zsanért 8 az alátéttel együtt 6 a csapról és az alátétvasról 5;
• távolítsa el az ajtót 4;
• csavarozza ki a csapot 2 az anyával 1 és a tömítésekkel 3 együtt a felső zsanérból és szereljen át mindent az ajtó bal oldalára;
• tegye át a dugót 14 a jobb oldalra;
• akassza le a csapon lévő ajtót 2;
• a zsanér 11 kicsavarása és kicserélése előtt a tömítések-

kel és az alátétvassal együtt

helyezze a zsanért az ajtó

zsanércsapjára;

• a konzolok 9, amelyek a zsanérok alatt vannak 11 és 8, a helyükön maradnak;
• helyezze vissza az alsó borítást 10.

Szabályzók és jelzőlámpák

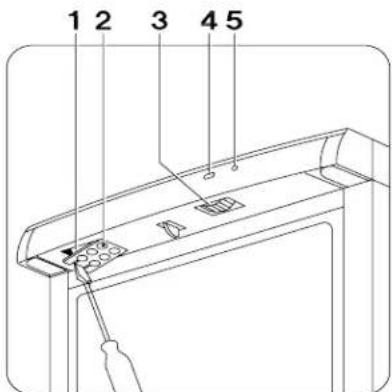

1 - tetővilágítás; 2 – lámpabúra; 3 – hőm.szabályozó gomb; 4 – hőm.szabályozó skála; 5 – zöld jelzőlámpa (hálózati feszültség).

Nyomja meg a domborzati lámpa fedél nyitóját és húzza lefelé a levételhez. Cserélje ki az izzót. Izzó típusa - 15 W, foglalat - E 14; A visszaszerelést a kiszereléssel ellentétesen végezze. Utána csatlakoztassa a hűtőszekrényt az elektromos hálózatra.

Teljes helyigény a hűtőszekrény használatához

NÉVLEGES MŰSZAKI ADATOK

Modell	ZRC 328WO ZRA 328 W
Nettó ürtartalom, liter 275
Szélesség (mm)	600
Magasság (mm) 1450
Mélység (mm) 600
Energiahatékonysági osztály a 94/2 EC irányelys szerint	A
Energia-fogyasztás: kWh/24 h kWh/év	0,46 168
Tömeg, kg 52
Kompresszor szám (db) 1
Hűtőközeg	R600a
Zajkibocsátás (dB) 43

A hűtőszekrény elhelyezése

A hűtőszekrényt száraz, jól szellőző helyen kell elhelyezni. Nem tanácsos hőforrás (boyler, radiátor és hasonló) közelében, vagy közvetlen napsugárzásnak kitett helyre tenni.

Ha nincs lehetőség más helyre tenni, akkor hőszigetelő panel kell használni. A készülék nem érhet hozzá gáz, vagy más csőhöz, vagy fűtőkészülékhez.

Szellőzés

FONTOS! Tartsa szabadon a szellőző nyílásokat, beépítéskor pedig biztosítsa az előírt távolságokat.

Ha az ajtó rosszul zár, akkor ki kell cseréltetni az ajtó tömítését. Rosszul záródó ajtónál megemelkedik a hűtőtéri hőmérséklet, és ezzel együtt az energiafogyasztás.

Figyelem! Ne takarja le a készülék hátsó szellőző részén lévő nyílásokat!

Szabályzók és jelzőlámpák

A zöld jelzőlámpa felgyulladása jelzi, hogy a készüléket csatlakoztatta az elektromos hálózatra.

A hűtőtéri hőmérséklet a hőfokszabályzó gomb segítségével szabályozható be.

Ha a hőfokszabályzót a hőfokszabályzó skála „0” jeléhez állítja be, akkor a készülék kikapcsolt állapotba kerül. Ha a hőfokszabályzót az óramutató járásával megegyező irányba forgatja el, akkor csökkenti a hűtőtér hőmérsékletét.

A zöld jelzőlámpa felgyulladása jelzi, hogy a készüléket csatlakoztatta az elektromos hálózatra.

Élelmiszerek hűtése, tárolása

A hűtőtéri hőmérsékletet a hőfokszabályzó beállítása, a környezeti hőmérséklet és a bepakolt élelmiszer mennyisége határozza meg.

A hőfokszabályzó kezdeti beállítására a „3”-as pozíció javasolt. Ha ez túl hidegnek bizonyul az élelmiszerek számára, akkor válassza az „1” és „3” közötti beállítást.

Ha a „3”-as beállítás nem elég hatásos, akkor állítsa a hőfokszabályzót a „3” és „5” közötti beállításba.

Ha a hőfokszabályzó „5”-ös pozícióban van, és a hátfalon fokozott jégképződés tapasztalható, akkor válasszon alacsonyabb beállítást.

Az erős illatú folyadékokat és élelmiszereket zárt tárolóedényben helyezze be a hűtőtérbe.

Az ételeket csak akkor pakolja be a készülékbe, ha azok már lehűltek szobahőmérsékletűre.

Leolvasztás

A kellemetlen szagok elkerülése érdekében havonta legalább egyszer tisztítsa meg a készüléket. Ehhez meleg szódabikarbónás, vagy szappanos vizet használjon.

Amikor tisztítja a hűtőszekrényt, vagy üzemen kívül helyezi, akkor hajtsa végre a következőket:

• húzza ki a csatlakozó dugót a konnektorból; pakolja ki az ételeket a hűtőtérből; hagyja nyitva az ajtót.

Tisztítás után a készüléket szárazra kell törölni és hagyni kell jól kiszellőzni.

A mellékelt tisztítóval az olvadékvíz elvezető nyílást is ki kell tisztítani.

Vigyázat! Ne használjon mechanikus szerkezetet, hőkészüléket, vagy más megoldást a jégréteg eltávolításához.

Figyelem!

Ne használjon a tisztításhoz alkohol tartalmú folyadékot.

A rozsdamentes acél felületeket kizárólag ilyen anyag tisztításához gyártott szerrel tisztítsa.

A FELHASZNÁLÓ ÁLTAL ELHÁRÍTHATÓ HIBÁK

Zavarok Lehetségeš	okok és megoldások
A hálózatra csatlakoztatás után nem gyullad fel a zöld lámpa.	Nincs feszültség a konnektorban vagy nem érintkezik a dugó és az aljzat.Ellenőrizze a dugót és próbálja meg más helyre csatlakoztatni a készüléket konnektorhiba esetén.
Megnövekedett a zajszint	Ellenőrizze, hogy a készülék- vízszintben áll-e a talajon;- nem érintkezik-e valamivel.
Az ajtó nyitása alatt kijön a gumitömítés.	Illessze a gumitömítést a helyére a belső részének a megnyomásával. Ha a tömítés csak olajos folyadékkal szennyezett, akkkor a visszanyomás előtt meg kell tisztítani és zsírtalanítani mosogatószerrel. Utána törölje szárazra és nyomja a helyére.
A piros jelzőlámpa állandóan világít.	Túl hosszú ideig tartotta nyitva a fagyasztó ajtaját.Túl sok friss élelmiszert pakolt be.A felső szellőzőnyilások eltömődtek.Túl sok por rakódott a kondenzátorra 15 és a kompresszorra 16.Tartsa be az előírt követelményeket.
Magas a készülékben a hőmérséklet.	Túl sok meleg ételt pakolt be.Túl hosszú ideig tartotta nyitva az ajtót.
Párásodik a készülék külső felülete	Magas a helyiségben a relatív poáratartalom (70 % felett).

A hűtőszekrény csak függőleges pozícióban szállítható.

A szállítás alatt a hűtőszekrénynek rögzített állapotban kell lennie, hogy elkerülhető legyen a károsodása.

FIGYELEM!

Amikor szükségessé válik a készülék javítása, akkor mindig hivatkozzon az alábbi címkén látható információra.

ÁLTALÁNOS

A hűtőszekrény kompresszoros hűtőszekrény, amely rövid ideig tartó, hűtött élelmiszerek tárolására szolgál.
