BRUKSANVISNING ZFC194-1 ZANUSSI

Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter.

Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet installeras och används.

Allmänna säkerhetsföreskrifter

• Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det.
• Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet.
• Se till att nätsladden inte kommer i kläm under skåpet.
• Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service.
• Skåpet är tungt. Var försiktig när skåpet flyttas.
• Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacet.

Service/reparation

• Alla elarbeten som krävs för att installera skåpet måste utföras av en behörig elektriker eller fackman.
  ■ Service skall utföras av ett auktoriserat serviceföretag. Använd endast original reservdelar.
• Försök aldrig att reparera skåpet på egen hand.
• Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar.

Användning

• Inhemskå och frysskåp är endast avsedda för förvaring av matvaror.
• Fryst mat bör inte frysas om efter upptining.
• Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar.
• Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med den avskrapare som

medföljer skåpet. Massiv is får aldrig brytas eller huggas loss från skåpet. Låt alltid isen smälta av sig själv vid avfrostning. Se avfrostningsanvisningarna.

- Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen sprängas och skada skåpet.

Installation

• Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna.
• Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg.
• Om skåpet har transporterats horisontalt finns risk för att oljan i kompressorn har trängt in i kylkretsen. Vänta därför minst två timmar skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

Miljöskydd

- Kyl/frysskåpet innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Kyl/frysskåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter. De material i denna apparat som är märkta med symbolen ⚙ kan återvinnas.

INNHOLDSFORTEGNELSE

S

Installation

■ Placering 11
■ Invändig rengöring 11
■ Avståndsstycken baktill 12
■ Elektrisk anslutning 12

Tekniska data

Så här används kyl/frysskåpet 14

■ lgånsättning 14
■ Temperaturreglering 14
■ Kylning av livsmedel 14
■ Infrysning av livsmedel 14
■ Förvaring av djupfrysta livsmedel 15
■ Indelning av innerutrymmet 15

■ Placering av dörrhyllor och vattenbehållare 15
■ Upptining 15
■ Tillverkning av iskuber 15
■ Avfrostning 16

Skötsel

■ Regelbunden rengöring 17
■ Urkoppling 17
■ Invändig belysning 17

Undanröjning av störningar/småfe

■ Service och reservdelar
■ Konsumentköp EHL 17
■ Konsumentkontakt 17

i

INSTALLATION

s

Om detta skåp som har magnetisk dörrförsegling ersätter en äldre modell som har fjäderlås (spärr) måste man se till att fiäderlåset är obrukbart innan man kasserar det gamla skåpet.

Detta för att förhindra att det orsakar livsfara för barn.

Placering

Kylskåpet skall inte placeras nära element, ugnar eller vara utsatt för direkt solljus eller nära andra värmekällor (ugn, kökselement eller skarpt solljus).

Bäst resultat uppnår man om kylskåpet installeras i ett rum med temperatur mellan 16°C och 32°C.

Luften skall kunna cirkulera fritt omkring frysen.

För att säkra största effektivitet skall det vara ett mellanrum på minimum 5 mm mellan frysens överdel och eventuella hyllor eller ytor, som är placerade ovanför frysen (se Fig. 1/A).

Luftkanalen kan förses med ett glest galler.

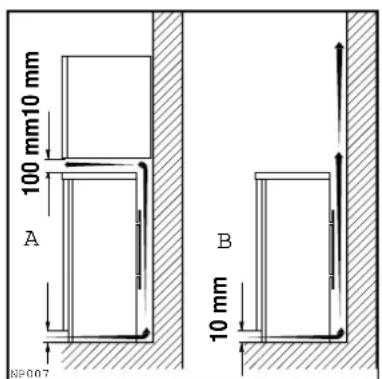

Den idealiska placeringen ses på Figur 1/B (utan några ytor ovanför).

Perfekt vågrät inställning får man genom att justera stödfötterna.

100 mm10 mm A NP607 B 10 mm

Fig. 1

Viktigt

Apparaten måste förses med effektiv jordning. Nätsladden/stickproppen har därför en särskild jordningskontakt. Om uttagen i det lokala nätet saknar jordningsmöjlighet, måste apparaten förses med separat jordledare av en behörig elektriker i enlighet med gällande säkerhetsföreskrifter.

Producenten avvisar varje form av ansvar, såvida föreskrifterna för undvikande av olyckshändelser inte åtföljs.

Kylskåpet ansluts till 220-230 V jordat eluttag. Skarvsladd skall inte användas. Denna apparat är i överenstämmelse med EG-direktiv nr. 87/308 av den 2.6.87 om dämpning av radiobrus.

Denna apparat är i överenstämmelse med följande EG-direktiv:

• 73/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
• 89/336 EEG av den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.

Invändig rengöring

Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med ljummet vatten och en mild tvållösning. Använd därvid icke något skurpulver.

Avständsstycken baktill

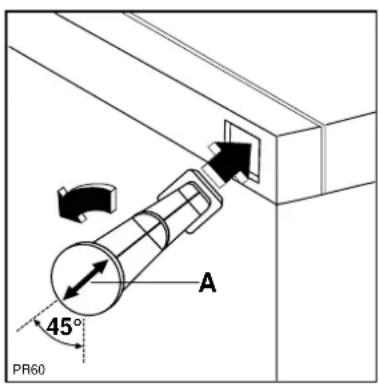

I plastfickan, som innehåller bruksanvisningen, finns också två väggavståndsstycken, som skall monteras i de därför avsedda öppningarna på frysens baksida.

Avståndsstyckena skjuts in i öppningarna, samtidigt som man ser till att pil (A) placerats som visat på Fig., därefter vrids de 45°, tills de låses fast (pilen står lodrätt).

Elektrisk anslutning

Kontrollera att skåpets spänning, som finns angiven på en dataskylt inne i skåpet, överensstämmer med lokalens nätspänning. En spänningsvariation på ±6% kan accepteras. För anpassning av kylskåpet till annan spänning, skall en transformator med passande prestanda förkopplas.

A 45° PR60

Fig. 2

Ändring av dörrens upphängningsriktning

Innan Ni ansluter frysen, bör Ni kontrollera, om dörren skall vara höger- eller vänsterhängd.

1. Frysen läggs försiktigt ned på rygg, ev. emballage avlägsnas.
2. Det nedersta gångjärnet och skruvfoten skruvas ur (1+2+3).
3. Dörren tas av.
4. Den översta gångjärnstappen skruvas ur och monteras på andra sidan.
5. Dörren placeras på den översta gångjärnstappen.
6. Den vänstra justeringsfoten (plastdel) avmonteras och skruvas fast på höger sida. Samtidigt avmonteras också de två skruvarna, som på vänster sida täcker gångjärnets fästningshål.
7. Gångjärnet vrids 180° och görs fast med skruvfoten på vänster sida.
8. Handtaget tas av och görs fast på motsatt sida.
   Se till, att alla avständsskivor och underlägg monteras på plats igen.

OBS!

Efter omhängning av dörren kontrolleras att dörrens tätningslist sluter helt tätt till skåpet. Är temperaturen i lokalen låg (t ex om vintern), kan det hända att tätningslisten inte sluter helt tätt, vilket efter en viss tid dock ändrar sig helt automatiskt. Vill Ni påskynda processen, kan Ni värma upp tätningslisten med en hårtork.

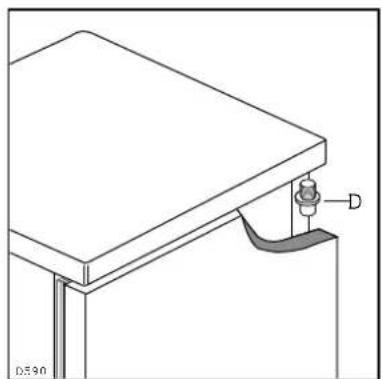

Omhängning av invändig dörr

Gångjärnet (1) lossas med hjälp av en skruvmejsel som trycks mot den invändiga fjädern (insatt i Fig.). Dra ut gångjärnet ur fästet tillsammans med dörren.

Avlägsna proppen (2) och sätt i den i hålet som uppstår på motsatt sida.

Vrid dörren 180°, ta ur gångjärnet och montera det på motsatt sida.

Sätt på dörren, sätt i det övre stiftet och det nedre gångjärnet, och skjut dörren på plats.

För att säkerställa korrekt förvaring av matvaror är dörren försedd med en liten fjädermekanism, som håller dörren öppen tills den stängs ordentligt.

Tekniska data framgår av typskylten till vänster inuti apparaten.

Så här används kyl/frysskåpet

s

Igånsättning

Sätt i kontakten i vägguttaget och försäkra Er om attljustet släcks när dörren nästen är stangd.

Vrid temperaturväljaren, som finns till höger inne i kylskåpet medsols, ur «O» läge, varvid kylskåpet startar.

Temperaturreglering

Skåpet är försett med automatisk invändig belysning.

Temperaturregleringen sker medsols och alltid från en lägre till en högre markering - från minsta till mesta kyla. Dvs den lägsta markeringen = den högsta innertemperaturen; den högsta markeringen = den lägsta innertemperaturen.

Vid valet av rätt kyltemperatur måste man ta hänsyn till att temperaturen inne i skåpet påverkas av den omgivande temperaturen, av hur ofta dörren öppnas av mängden livsmedel och av luftcirkulationen.

Mellanläget är i de flesta fall det lämpligaste.

Man stänger av apparaten genom att vrida termostatknappen till symbolen «O».

Viktigt

Vid inställning av maximal kyla vid hög rumstemperatur och stor livsmedelsmängd kan detta innebära att kylskåpet är i gång hela tiden och då kan det bildas ett frostlager på den bakre innerväggen. I detta fall skall man ställa in termostatknappen på högre temperatur, så att den automatiska avfrostningen fungerar och därmed strömförbrukningen blir mindre.

Kylutrymmet är avsett för drycker och livsmedel som dagligen behövs. För att kylskåpet skall fungera på bästa sätt får ingen varm mat eller ångande vätskor (som t.ex. soppor och buljong) placeras i kylskåpet.

Livsmedel som kan påverka smaken hos vissa födoämnen måste täckas över med exempelvis aluminium- eller plastfolie.

Här nedan några praktiska råd:

Packa in rätt kött i plastfolie och placera det på glasskivan.

På så sätt kan ni förvara köttet i högst 1-2 dagar.

Kokt mat, charkvaror etc. skall förvaras övertäckta.

De kan placeras på vilket galler som helst.

Frukt och grönsaker: efter rengöring och tvättning förvaras de i grönsakslådan.

Smör och ost: förvaras i särskilda askar eller i aluminium- eller plastfolie/plastpåsar så att de inte kommer i kontakt med luften.

Mjölk: i väl tillslutna förpackningar förvaras den på hyllorna på dörrens insida.

Det Kyrshjärniga facket är speciellt avsett för infrysning av färska livsmedel och för förvaring av glass och djupfryst mat.

Vid infrysning av livsmedel behöver man inte ändra termostatens inställning. Normalläget kan behållas.

Om man önskar snabbfrya måste dock termostatvredet ställas på maxläget. Om temperaturen i kylfacket skulle sjunka under 0C måste termostatvredet ställas på en lägre siffra för att man ska få mindre kyla.

De livsmedel som skall frysas in måste läggas inte avställningsgallren. Man får ej lägga in mer än vad typskylten anger.

Var god beakta följande råd vid infrysningen: Lägg in endast färska och väl rengjorda matvaror.

Dela upp livsmedlen i småportioner så att infrysningen går snabbare. Då blir det också lättare att ta ut små portioner och man behöver inte alltid tina upp några större mängder.

Tänk på att magert kött håller sig längre än fett och salt kött, som ej tål så lång lagringstid!

Förvara helst varorna i lufttäta aluminium- eller plastfolier.

Ställ aldrig in tillslutna flaskor eller kolsyrade drycker i frysfacet och ej heller varm mat.

Fyll aldrig förvaringsaskarna ända upp till kanten.

Använd inte genast glass som tagits ur frysfacet, enär brännsår då kan uppstå p g a den extrema kylan.

Det är tillrådligt att skriva infrysningsdatum på förpackningen eller på de etiketter som finns på en del fryskorgar. Man kan då ha bättre kontroll på förvaringstiden.

Om det uppstår ett strömavbrott och livsmedlen tinar upp, kan dessa genast tillagas och åter frysas in.

När det är fråga om ett kortare avbrott (upp till ca 8 timmar) och frysen är full, är frysens isolering helt tillräcklig för att hålla livsmedlen djupfrysta.

Förvaring av djupfrysta livsmedel

När frysskåpet under en längre tid inte använts måste man innan man lägger in djupfrysta livsmedel minst två timmar i förväg koppla på frysen (termostatvredet skall vridas till maxläget); därefter kan man åter ställa det på mellanläget.

Råd vid inköp och lagring av djupfrysta produkter

Hållbarhetsdatumet på de djupfrysta förpackningarna får ej överskridas.

Var noga med att lägga in endast väl frysta varor.

Transportera alltid djupfrysta produkter väl förpackade och så snabbt som möjligt från inköpsstället till frysen. I händelse av ett kortare strömavbrott måste frysen

hållas stängd.

Delvis upptinade produkter får ej frysas in på nytt. I sådana fall måste de förbrukas inom 24 timmar.

Indelning av innerutrymmet

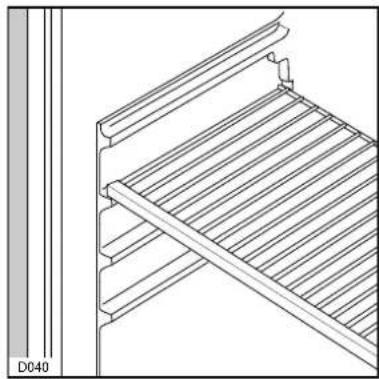

I höjdled justerbara avställningsgaller (gallerhyllor)

Placering av dörrhyllor och vattenbehållare

För att möjliggöra förvaring av matvaruförpackingar i olika storlekar, kan dörhyllorna och vatten behållaren flyttas i højdled.

Gör enlight följande:

Drag stegvis ut hyllan i pilarnas riktning tills den lossnar och placera den därefter i önskat läge.

Upptining

De infrysta eller djupfrysta livsmedlen måste tinas upp innan de används, vilket bäst sker i kylskåpet eller i rumstemperatur, om tiden medger detta.

Mindre bitar eller portioner kan genast tillredas även om de är frysta. Men då måste man givetvis beräkna en längre stek- eller koktid.

Tillverkning av iskuber

Aggregatet har två islådor som man fyller med vatten och ställer in i frysfacet. Iskuberna lossar man genom att spola kranvatten över dem.

Frost avlägsnas automatiskt från avdunstningselementet varje gång kompressorn stannar vid normal användning av kylskåpet.

Smältvattnet rinner ut genom ett avloppshål till en särskild behållare ovanför kompressorn på skåpets baksida, där det sedan avdunstar.

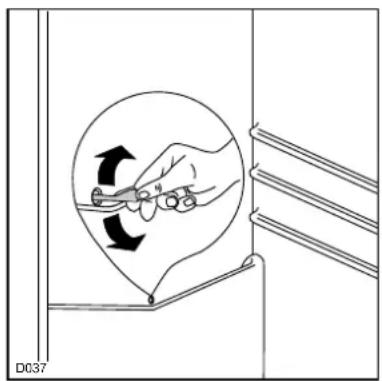

Kom ihåg att rengöra avloppshålet mitt i avfrostningsrännan regelbundet för att förhindra att vattnet rinner över och droppar ner på matvarorna i kylskåpet.

Använd den renspinne som redan sitter i avloppshålet.

Frysutrymmet kommer efterhand att täckas av ett frostskikt. När skiktet blir tjockare än 4 mm skrapas det av med den medföljande plastskrapan. Strömmen till skåpet behöver inte brytas och matvarorna inte tas ut, när detta görs.

Använd aldrig skarpa metallföremål för att skrapa av frosten på avdunstningselementet. Det kan skadas.

Använd inte andra hjälpmedel eller metoder än de som nämns här för att påskynda avfrostningsprocessen.

Blir isskiktet i frysutrymmet mycket tjockt, skall en fullständig avfrostning företas enligt följande:

Bryt strömmen till skåpet eller vrid termostatknappen till «O».

Ta ut de frysta matvarorna och slå in dem i rikligt med tidningspapper. Lägg dem kallt.

Håll dörren öppen och sätt in en balja på översta hyllan i kylskåpet under avloppshålet. Avlägsna proppen som visat på Fig. 10.

Torka av skåpet noggrant invändigt efter avslutad avfrostning, och sätt i proppen igen.

Spara plastskrapan för framtida bruk.

Vrid tillbaka termostatknappen till önskat läge eller slut strömmen till skåpet. Efter 2-3 timmar kan matvarorna läggas in i frysen igen.

Obs!

Under avfrostningen höjs temperaturen något i de frysta matvarorna och det kan medföra att hållbarhetstiden minskas.

Dra alltid ur stickkontakten ur el-uttaget innan någon rengöring påbörjas!

Regelbunden rengöring

Skåpet skall göras rent invändigt och regelbundet medljummet vatten och soda.

Urkoppling

Vid en längre tid urkoppling som t.ex. under en semester-period måste ni vidta följande åtgärder:

Dra ur stickkontakten ur el-uttaget;

Göra skåpet rent invändigt;

Lämna dörren öppen så att luften kan fritt cirkulera och förhindra att någon obehaglig lukt eller mögel uppstår.

Invändig belysning

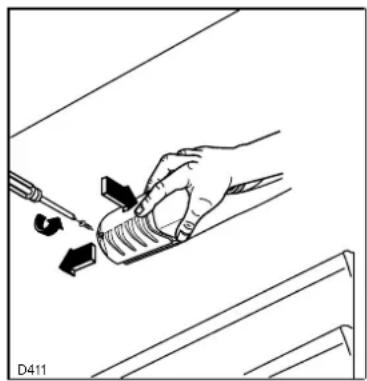

Glödlampan i skåpets invändiga lampa kan kontrolleras på följande sätt:

• Skruvarna i lampans avskärmning skruvas ur.
• Den rörliga delen trycks av såsom visat på ritningen.

Om dörren är öppen och lampan inte tänds, kontollerar man om glödlampan är ordentligt fastskruvad. Om den fortfarande inte fungerar, byts den ut med en glödlampa av samma styrka.

Glödlampans typ och styrka är angivna på lampans avskärmning.

Service och reservdelar

Innan service kontaktas. Läs igenom bruksanvisningen och följ de råd och anvisningar som ges i avsnittet "Om produkten inte fungerar" för att försäkra dig om att du inte kan åtgärda felet på egen hand. Om service tillkallas inom EHL-ätagandet för att åtgärda de problem som finns med på denna lista, riskerar du att själv få stå för kostnaden. Detta gäller också om du använt produkten till annat än den är avsedd för. Service och reservdelar till din produkt får du via din aterförsäljare eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i telefonkatalogens Gula sidor). Uppge produktens modellbeteckning, produkt- och serienummer enligt dataskylten.

Mod.

PROD. NO

SER. NO

Inköpsdatum:

Konsumentköp EHL

Vid försäljning till konsument i Sverige gäller Konsumentköp EHL samt övriga EHLbestämmelser, vilka återförsäljaren tillhandahaller.

Kom ihåg att spara kvittot och EHL - försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentgrupp, tel. nr. 08 - 7387930.

Zanussi AB 105 45 Stockholm
