Ladda ner instruktionerna för din Luftkonditionering i PDF-format gratis! Hitta din manual 416-107 - Anslut och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 416-107 av märket Anslut.

BRUKSANVISNING 416-107 Anslut

Bruksanvisning för värmepump luft/vatten

Bruksanvisning for varmepumpe luft/vann

Timer/nattsänkning 8

Elvärmare....9

Felsökning....9

Vattenpump.... 10

Kapacitetskurva 10

Reglertyper 11

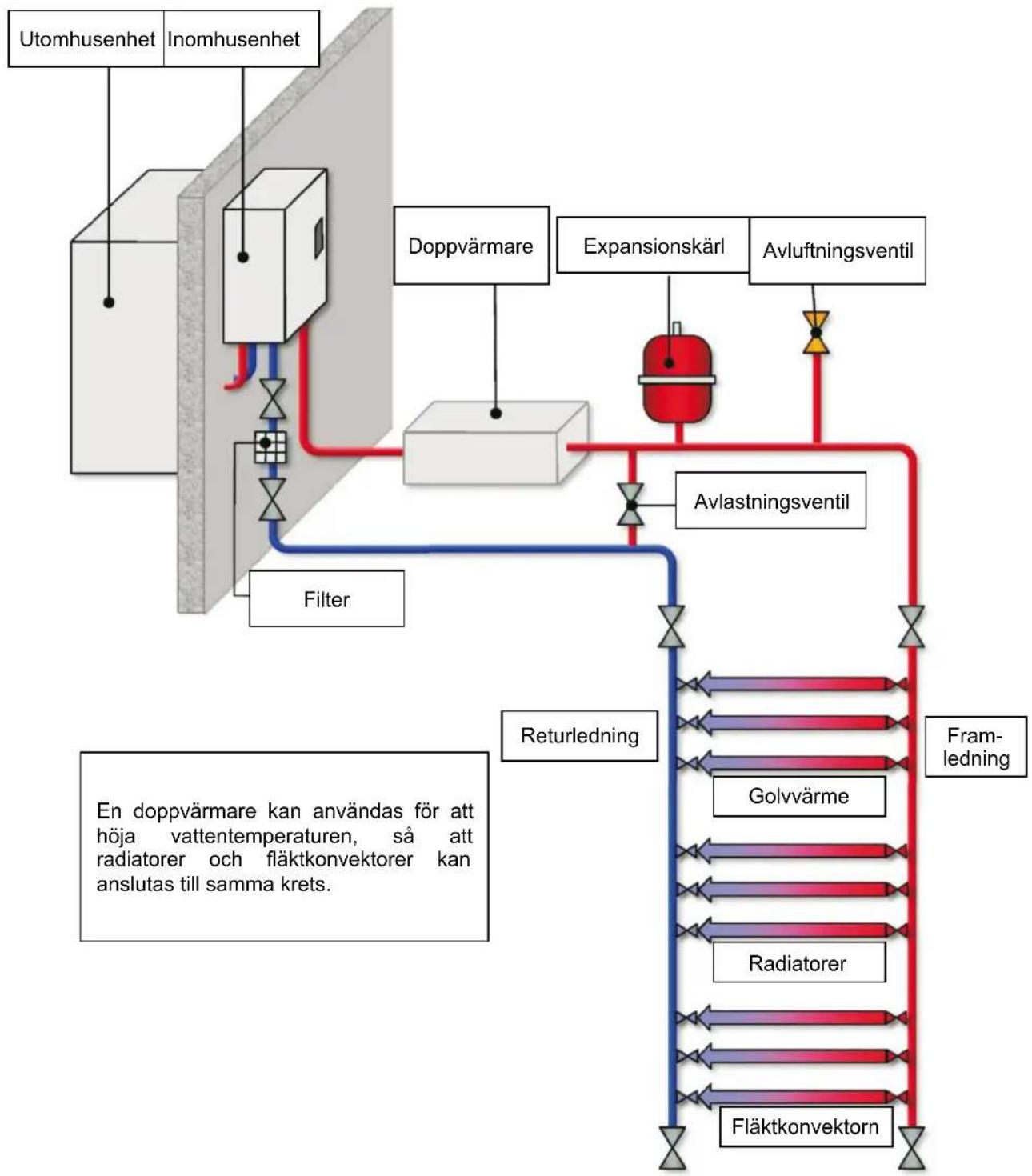

INSTALLATIONSTYPER....12

Värmare med dubbel mantel 12

Direktanslutning till vattenburet värmesystem 13

Värmekälla med shunt 14

Kontrollista vid placering av inomhus- och utomhusenhet 17

Modulsystem.... 17

Verktyg som behövs för montering 18

Inomhusenhet och manöverpanel 18

Utomhusenhet....19

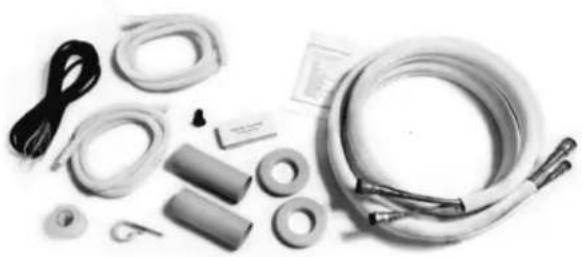

Installationssats 19

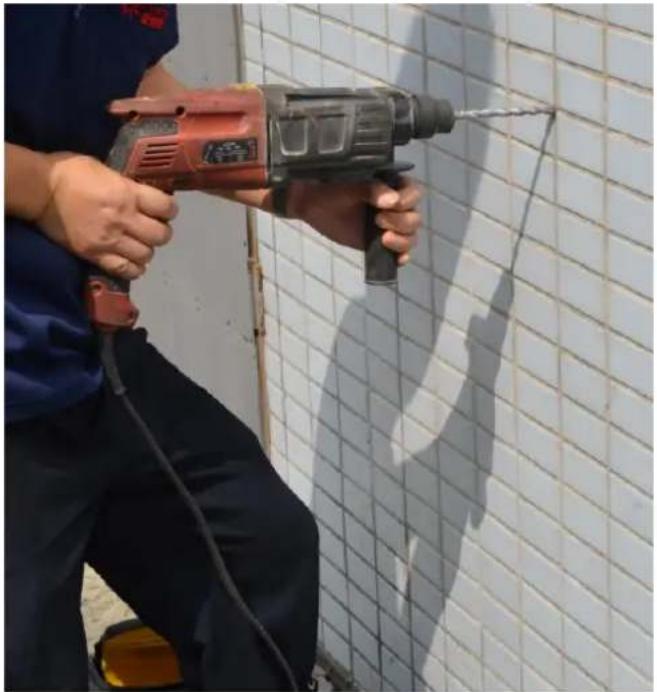

Hål 20

Rör- och kabeldragning 22

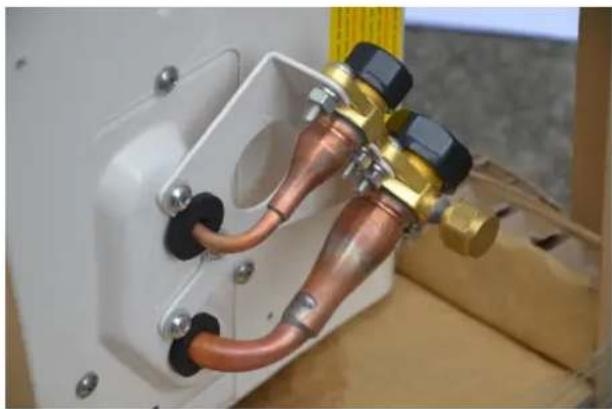

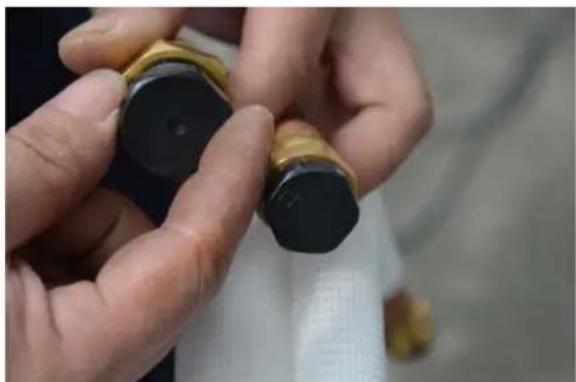

Dragning av köldmedierör....22

Rördragning 23

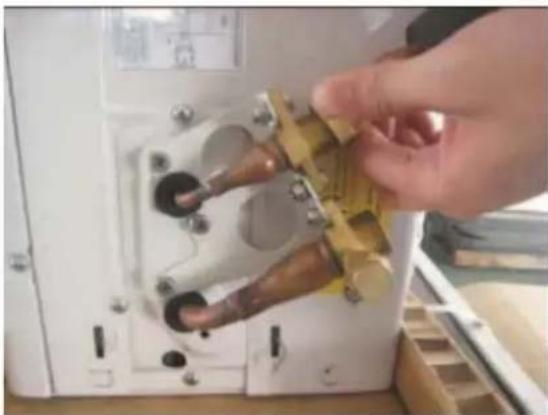

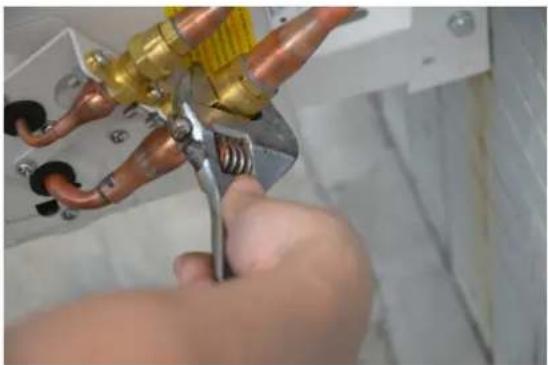

Anslutning av installationssatsen 23

Elanslutning, inomhusenhet.... 24

Elanslutning, utomhusenhet 24

NORSK 26

SIKKERHETSANVISNINGER 26

El-sikkerhet 26

Generelt 26

TEKNISKE DATA 27

BESKRIVELSE 27

Innedel 27

Utedel 28

Betjeningspanel 28

BRUK 29

På/Av 29

Driftsmodus....29

Temperatur+ 29

Timer/nattsenking 29

El-varmer 30

Feilsøking....30

Vannpumpe....31

Kapasitetskurve 31

Reguleringstyper 32

INSTALLASJONSTYPER 33

Varmer med dobbel mantel 33

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

Elsäkerhet

Nya installationer och utbyggnad av befintliga system får endast utföras av behörig elektriker. Personer med tillräckliga kunskaper får byta ut strömbrytare och vägguttag samt montera stickproppar, förlängningssladdar och lampsocklar. Kontakta elektriker om du är osäker. Felaktig installation kan medföra risk för brand eller elolycksfall.

Allmänt

  • Anslutning till vattenledningssystem får endast utföras av behörig VVS-tekniker.
  • Köldmedierör får inte bockas till mindre radie än 15 cm.
  • Elanslut inte apparaten innan rören anslutits, systemmodulerna kopplats samman och systemet vattenfyllts och avluftats.
  • Enheterna är tunga och har vassa kanter. Lyft enheterna med rätt lyftteknik. Använd skyddshandskar och skyddsglasögon.
  • Ta endast bort plastpluggarna från rörändarna precis innan rören ska anslutas.
  • Kontrollera och efterdra anslutningarna efter 24 timmar. Köldmedieanslutningarna ska dras åt till 18 Nm. Använd momentnyckel om du är osäker. Kontrollera att inomhusenheten och utomhusenheten har samma modellbeteckning.

VIKTIGT!

  • Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet. Barn ska hållas under uppsikt så att de inte leker med apparaten.
  • Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara.
  • Apparaten använder miljövänligt köldmedium av typ R410A, som är bland de mest energieffektiva på marknaden. Kompressorn är frekvensomformarstyrd, vilket ger högre verkningsgrad.
  • Systemet övervakar uttaget och frekvensomformaren anpassar kontinuerligt kompressorvarvtalet efter behovet, för bästa energieffektivitet.
    • Styrsystemets mikroprocessor och programvara ger optimal drift under alla förhållanden.
    • Vibrationsdämpande fästen och bussningar ger tyst drift.
  • Indikeringslampor för status gör det enkelt att övervaka apparaten.
  • Mjukstartfunktion för kompressorn.
  • Nattsänkningsfunktion ger extra tyst drift under natten.
  • Efter eventuellt strömavbrott startar apparaten om automatiskt med förutvarande inställningar.
  • Anslut apparaten till en separat elkrets (230 VAC, 50 Hz) med 10 A säkring, överspänningsskydd och jordfelsbrytare. Anslut apparaten endast till korrekt jordat nätuttag.
  • Utomhusenheten är försedd med förvärmare och värmeslinga för drift vid låg utomhustemperatur. Detta minskar slitaget och ger längre kompressorlivslängd, samt underlättar avrinningen vid avfrostning. Funktionerna regleras elektroniskt utifrån utomhustemperaturen.
  • Avfrostningssystemet aktiveras automatiskt och avfrostar apparaten med lämpliga intervall, beroende på utomhustemperaturen.
  • Timerfunktion för till- och fränslagning.
  • Utomhusenheten har akrylbelagda aluminiumflänsar för bästa avrinning och korrosionsskydd.
    • Värmeväxlaren är tillverkad enligt den senaste tekniken, med stor yta för bästa värmeöverföring.
  • Välj rätt apparatstorlek. Värmepumpen täcker normalt cirka 50 % av energibehovet för uppvärmning och kan anslutas till befintliga system.
  • Värmepumpen hämtar energi från utomhusluften. Verkningsgraden sjunker när utomhustemperaturen sjunker. Därför krävs energitillskott från det befintliga uppvärmningssystemet när det blir kallare ute.

  • Högsta tillåtna vattentemperatur är 50 °C, högsta rekommenderade drifttemperatur är 45 °C. Observera att apparaten inte kan nå maximitemperatur utan energitillskott vid mycket stort energiuttag eller när det är kallt ute.

  • Observera att värmepumpen i normal drift kan höja vattentemperaturen med mellan 2 och 5 °C, beroende på utomhustemperaturen.
  • Vid eventuell störning eller om en felkod visas, stäng av apparaten, vänta 5 minuter och starta apparaten igen.

TEKNISKA DATA

Max. effekt, uppvärmning 6000 W
Max. effekt, kylning 4600 W
Effektförbrukning, komplett enhet500–1750 W
– uppvärmning
Effektförbrukning, komplett enhet495–1650 W
– kylning
Nominell effekt, uppvärmning 1400–5270 W
Drifttemperatur -25 till 40 °C
Max. vattenflöde 3,5 m3/h
Avfrostning Ja
Värmeslinga för avfrostning Ja
Kompressorförvärmning Ja
Kompressor Frekvensomformarstyrd, roterande
Ljudnivå, inomhusenhet 35 dB
Ljudnivå, utomhusenhet 52 dB
Vikt, inomhusenhet22 kg
Vikt, utomhusenhet33 kg
KöldmediumR410A
Mätt, inomhusenhet (b x h x d)450 x 195 x 570 mm
Mätt, utomhusenhet (b x h x d)780 x 255 x 550 mm
Eldata*230 VAC, 50 Hz, 10 A, jordad anslutning
Jordfelsbrytare ochöverspänningsskyddKrävs
* Trög säkring

BESKRIVNING

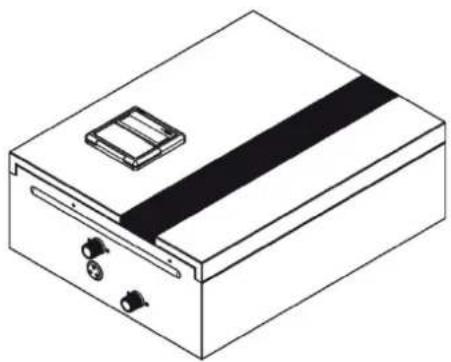

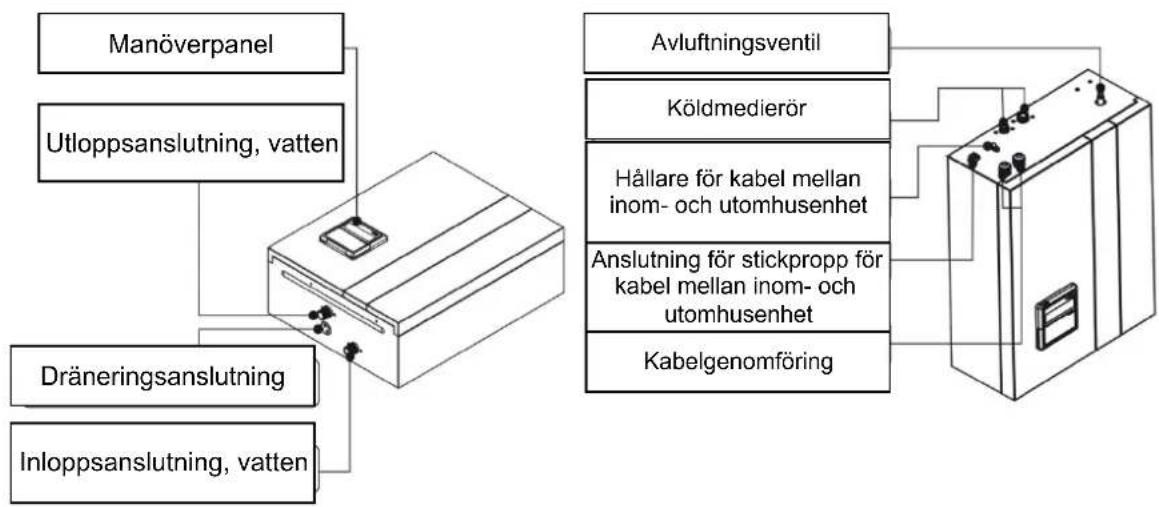

Inomhusenhet
Anslut 416-107 - BESKRIVNING - 1

Utomhusenhet

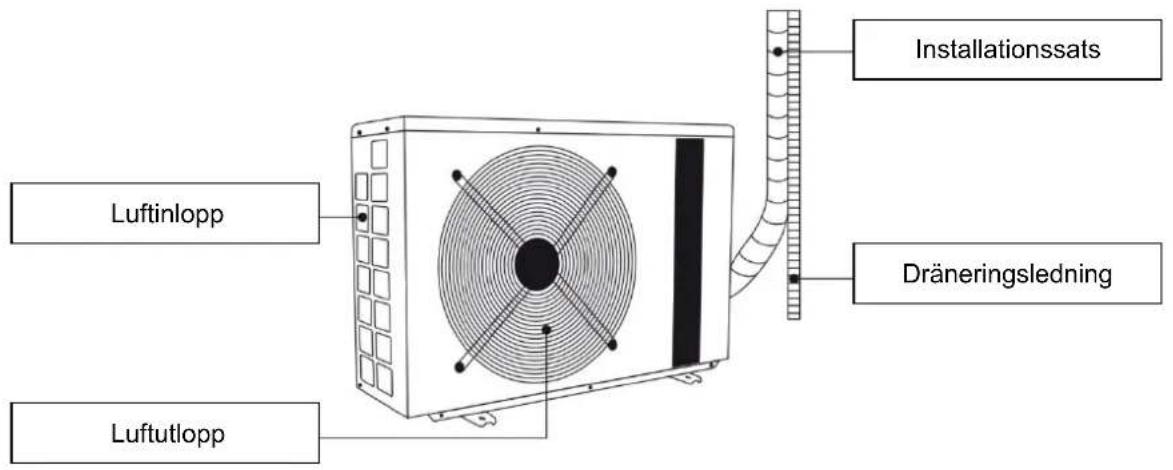

Luftinlopp Luftutlopp Dräneringsledning Installationssats

Manöverpanel

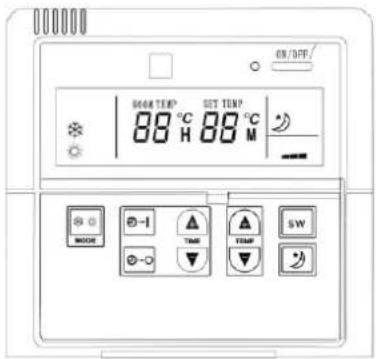

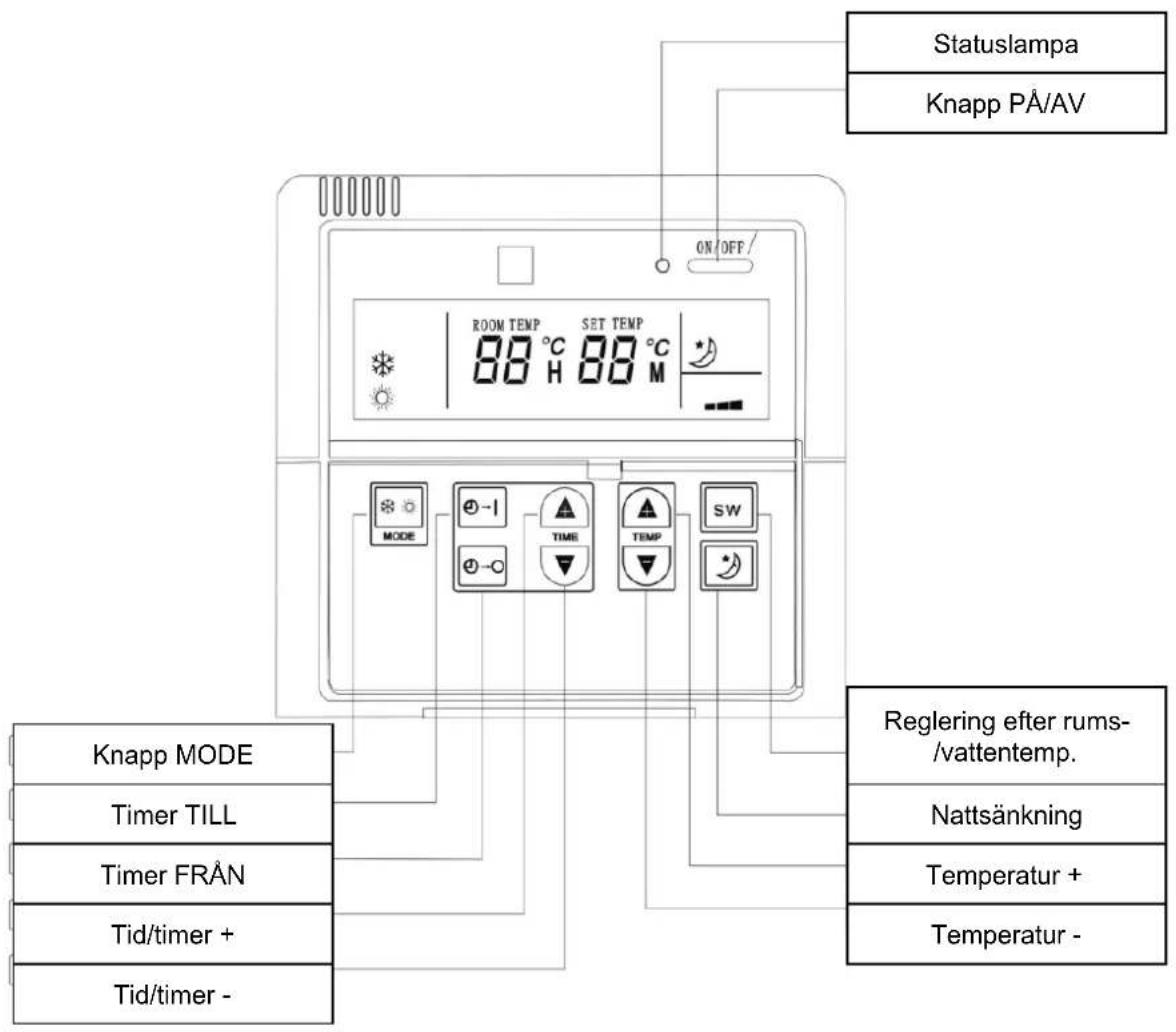

Statuslampa Knapp PÅ/AV ON/OFF/ ROOM TEMP 88 °C SET TEMP 88 °C H M MODE TIME TEMP SW Knapp MODE Timer TILL Timer FRÅN Tid/timer + Tid/timer - Reglering efter rums-/vattentemp. Nattsänkning Temperatur + Temperatur -

HANDHAVANDE

På/Av

Starta och stoppa apparaten med knappen ON/OFF.

Det aktiva driftläget indikeras med eller.

ON/OFF/ 88 ℃ H 88 ℃ MODE -I TIMP SW -

Driftlägen

Tryck på knappen MODE för att välja driftläge.

  • Tryck upprepade gånger på knappen MODE för att bläddra till önskat driftläge enligt ordningen nedan.
  • Kylning
    • Uppvärmning

Standardinställningar för temperatur

Kylning: 22 °C.

Uppvärmning: 26 °C.

Temperatur+

I kylnings- eller uppvärmningsläge:

• : ökarbörtempteraturen med 1 °C TEMP

Tryck på knappen SW för att välja reglering efter rumstemperatur eller reglering efter ingående vattentemperatur.

Statuslampan blinkar vid reglering efter ingående vattentemperatur och lyser med fast sken vid reglering efter rumstemperaturen i rummet där manöverpanelen finns.

Timer/nattsänkning

Start

  1. Tryck på knappen för att ställa in starttid för apparaten.

  2. Ställ in timmar och minuter tills apparaten ska starta (inte klockslag).

+: håll intryckt för att ställa in timmar

TIME

▼: tryck för att ställa in minuter Den första inställda tiden är starttid.

OBS! Klockan har 24-timmarsvisning.

Stopp

  1. Tryck på knappen för att ställa in avstängningstid för apparaten.

  2. Ställ in timmar och minuter tills apparaten ska stängas av (inte klockslag).

+: Håll intryckt för att ställa in timmar.

TIME

: Tryck för att ställa in minuter. Den andra inställda tiden är stopptiden. OBS! Klockan har 24-timmarsvisning.

Nattsänkning

Aktivera/avaktivera nattsänkning med knappen

Anslut 416-107 - Nattsänkning - 1

  • I kylningsläge höjs börtemperaturen med 3 °C.
  • I uppvärmningsläge sänks börtemperaturen med 4 °C.
    Nattsänkning avaktiveras automatiskt efter 8 timmar och apparaten återgår till normal drift.

Elvärmare

Elvärmaren ger värmetillskott vid låg utetemperatur, när apparaten inte ger tillräcklig uppvärmning. Elvärmaren aktiveras automatiskt vid nedanstående förutsättningar.

  • Omgivningstemperatur lägre än 10 °C.
  • Kompressorn har arbetat kontinuerligt i 25 minuter.
  • Kompressorn går med maximivarvtal.
  • Vattentemperaturen är 3 °C lägre än börtemperaturen.
  • Vattentemperaturen stiger med mindre än 1 °C på 15 minuter.
  • Rumstemperaturen stiger mindre än 1 °C på 15 minuter.

- Den mekaniska termostatens inställda temperatur är högre än värmepumpens.

  • Elvärmaren kan aktiveras manuellt vid fel på övriga värmekällor. Ställ in vattentemperaturen manuellt.
  • Elvärmaren kan användas för att värma vattnet i systemet till 70 °C för att motverka bakterietillväxt.
  • Om värmepumpen inte fungerar, sätt väljaren till läge MT (elvärmaren styrs av den mekaniska termostaten) och ställ in börtemperaturen med vredet.

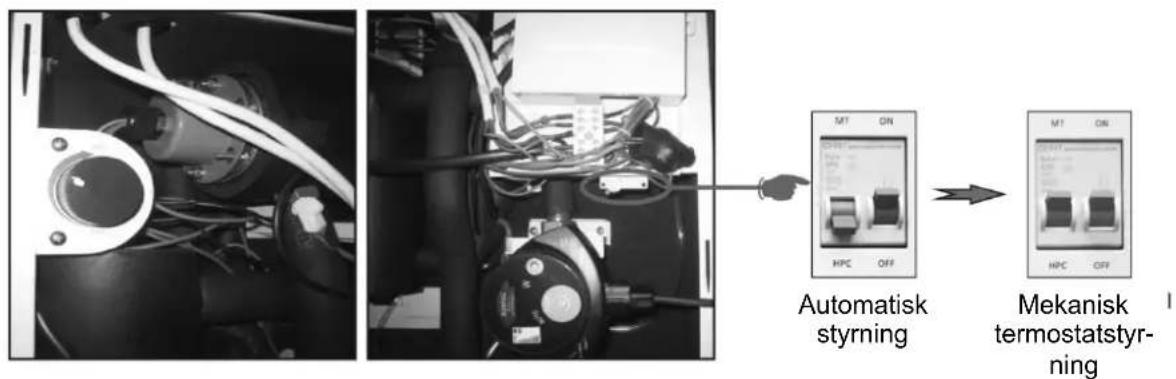

Automatisk styrning Mekanisk termostatstyr- ning

OBS! Bryt strömförsörjningen före ingrepp i elektriska delar.

Felsökning

OBS! Bryt strömförsörjningen till apparaten före underhåll.

Kontakta återförsäljaren eller annan kvalificerad personal om du inte kan lösa problemet enligt listan nedan.

  • Kontrollera att strömförsörjningen fungerar.
  • Kontrollera att det inte är ledarbrott i elvärmaren.
  • Kontrollera om för låg vattentemperatur är inställd.
  • Kontrollera att styrenheten fungerar.
  • Kontrollera att inte kalk avlagrats på värmeelementet.

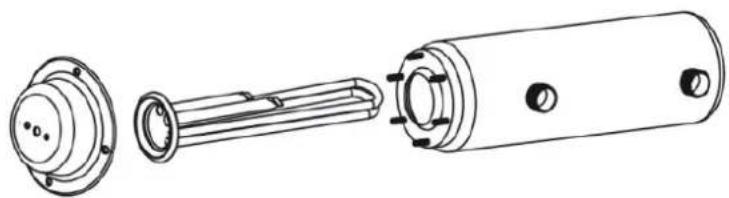

Borttagning av kalkavlagringar

• Bryt strömförsörjningen.
- Lossa skruvarna som håller elvärmaren och avlägsna elkabeln och värmeelementet från cylindern.
• Rengör värmelementet med en hård borste. Använd eventuellt ättika vid kraftiga avlagringar.
- Sätt tillbaka värmeelementet och elkabeln i cylindern och sätt tillbaka skruvarna.

Anslut 416-107 - Borttagning av kalkavlagringar - 1

• Eldata: 230 VAC +10 %/-6 %, 50 Hz, 1-fas.
• Max. systemtryck: 1,0 MPa.
- Nedanstående inloppstryck måste föreligga för att undvika skada till följd av kavitation.

Vätsketemperatur 85 °C 90 °C 110 °C
Inloppstryck 0,50 bar 0,28bar 1,00 bar
Uppfordringshöjd 0,5 m Uppfordringshöjd 3,0 m Uppfordringshöjd 10 m
  • Drifttemperatur: 0 till 40 °C. Relativ luftfuktighet: < 95 %. Vattentemperatur: 2 till 110 °C. Omgivningstemperaturen ska vara lägre än vattentemperaturen, annars finns risk för kondensation i statorn.
  • Pumpen är avsedd för cirkulation av vätska som är ren, icke korrosiv och icke explosiv, utan fasta partiklar, fibrer eller mineralolja. Pumpen får inte användas för att pumpa brännbara vätskor som vegetabilisk olja, bensin eller liknande. Pumpkapaciteten påverkas av vätskans viskositet, vilket måste beaktas vid dimensionering.
  • Vattenpumpen smörjs av den pumpade vätskan. Starta inte pumpen innan systemet fyllts med vätska.

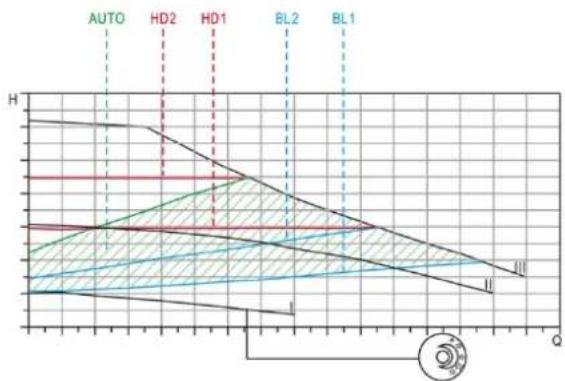

Kapacitetskurva

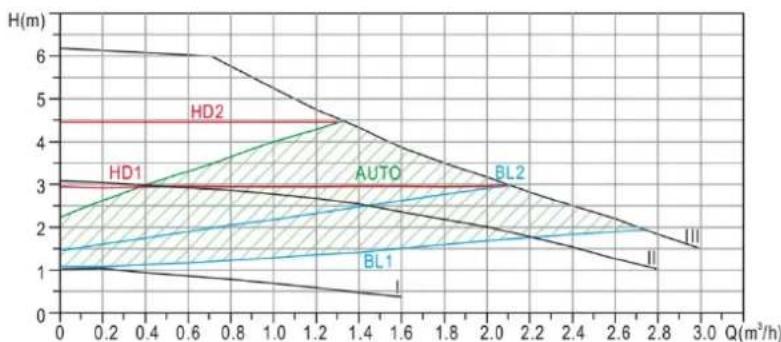

Anslut 416-107 - Kapacitetskurva - 1

line | Q (m³/h) | HD1 | HD2 | AUTO | BL1 | BL2 | III | | -------- | ---- | ---- | ---- | ---- | ---- | ---- | | 0.0 | 3.0 | 4.5 | 2.5 | 1.5 | 1.5 | 1.0 | | 0.2 | 3.0 | 4.5 | 2.75 | 1.6 | 1.6 | 0.9 | | 0.4 | 3.0 | 4.5 | 3.0 | 1.7 | 1.7 | 0.8 | | 0.6 | 3.0 | 4.5 | 3.25 | 1.8 | 1.8 | 0.7 | | 0.8 | 3.0 | 4.5 | 3.5 | 1.9 | 1.9 | 0.6 | | 1.0 | 3.0 | 4.5 | 3.75 | 2.0 | 2.0 | 0.5 | | 1.2 | 3.0 | 4.5 | 4.0 | 2.1 | 2.1 | 0.45 | | 1.4 | 3.0 | 4.5 | 4.25 | 2.2 | 2.2 | 0.4 | | 1.6 | 3.0 | 4.5 | 4.5 | 2.3 | 2.3 | 0.35 | | 1.8 | 3.0 | 4.5 | 4.75 | 2.4 | 2.4 | 0.3 | | 2.0 | 3.0 | 4.5 | 5.0 | 2.5 | 2.5 | 0.25 | | 2.2 | 3.0 | 4.5 | - | - | - | - | | 2.4 | - | - | - | - | - | - | | 2.6 | - | - | - | - | - | - | | 2.8 | - | - | - | - | - | - | | 3.0 | - | - | - | - | - | - |

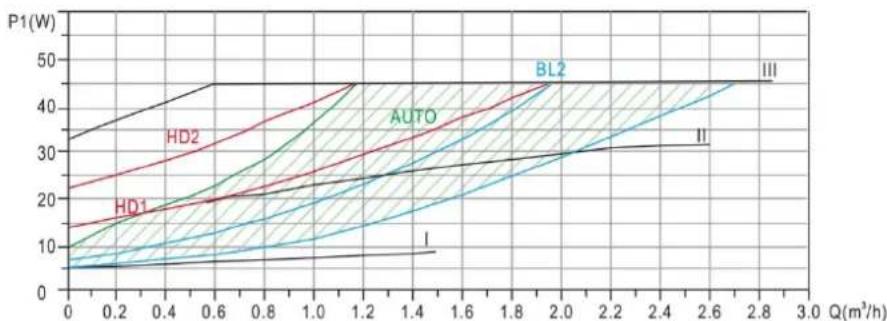

Anslut 416-107 - Kapacitetskurva - 2

line | Q (m³/h) | HD1 | HD2 | AUTO | BL2 | | -------- | ---- | ---- | ---- | ---- | | 0.0 | 5 | 15 | 10 | 35 | | 0.2 | 7 | 18 | 12 | 40 | | 0.4 | 9 | 22 | 15 | 45 | | 0.6 | 11 | 26 | 18 | 50 | | 0.8 | 13 | 30 | 22 | 55 | | 1.0 | 15 | 35 | 26 | 60 | | 1.2 | 17 | 40 | 30 | 65 | | 1.4 | 19 | 45 | 35 | 70 | | 1.6 | 21 | 50 | 40 | 75 | | 1.8 | 23 | 55 | 45 | 80 | | 2.0 | 25 | 60 | 50 | 85 | | 2.2 | 27 | 65 | 55 | 90 | | 2.4 | 29 | 70 | 60 | 95 | | 2.6 | 31 | 75 | 65 | 100 | | 2.8 | 33 | 80 | 70 | 105 | | 3.0 | 35 | 85 | 75 | 110 |

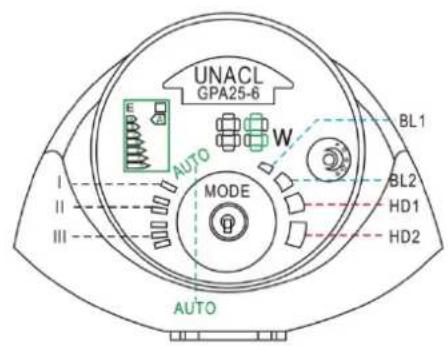

Reglertyper

UNACL GPA25-6 AUTO MODE W BL1 BL2 HD1 HD2 AUTO

Anslut 416-107 - Reglertyper - 2

Inställning Kapacitetskurva Funktion
Fabriksinställning Denproportionaltryckskurvasom går från högsta tilllägsta driftpunkt.Autoadapt-funktionen styr automatiskt pumpkapaciteten inom det angivna kapacitetsområdet.(1) Pumpkapaciteten anpassas till systemets storlek.(2) Pumpkapaciteten anpassas efter systemets belastningshistorik. Autoadapt använder proportionaltrycksreglering.
BL1 NedreproportionaltryckskurvaDriftpunkten följer den nedre proportionaltryckskurvan,beroende på värmebehovet. Pumptrycket faller vid minskande värmebehov och stiger vid ökande värmebehov.
BL2 ÖvreproportionaltryckskurvaDriftpunkten följer den övre proportionaltryckskurvan,beroende på värmebehovet. Pumptrycket faller vid minskande värmebehov och stiger vid ökande värmebehov.
HD1 NedrekonstanttryckskurvaDriftpunkten följer den nedre konstanttryckskurvan,beroende på värmebehovet. Pumptrycket förblir konstant, oavsett flöde.
HD2Övre konstanttryckskurvaDriftpunkten följer den övre konstanttryckskurvan,beroende på värmebehovet. Pumptrycket förblir konstant, oavsett flöde.
IIIVarvtal IIIPumpen arbetar på konstantkurva med fast varvtal. Vid varvtal III arbetar pumpen hela tiden på den övre konstantkurvan. Pumpen kan köras kortvarigt med varvtal III för att avluftas.
IIVarvtal IIPumpen arbetar på konstantkurva med fast varvtal. Vid varvtal II arbetar pumpen hela tiden på den mittre konstantkurvan.
IVarvtal IPumpen arbetar på konstantkurva med fast varvtal. Vid varvtal I arbetar pumpen hela tiden på den nedre konstantkurvan.
[H44444]Anslut 416-107 - Reglertyper - 3Vid nattsänkningsläge arbetar pumpen automatiskt med lägre kapacitet och energiförbrukning.

INSTALLATIONSTYPER

Värmare med dubbel mantel
Anslut 416-107 - INSTALLATIONSTYPER - 1


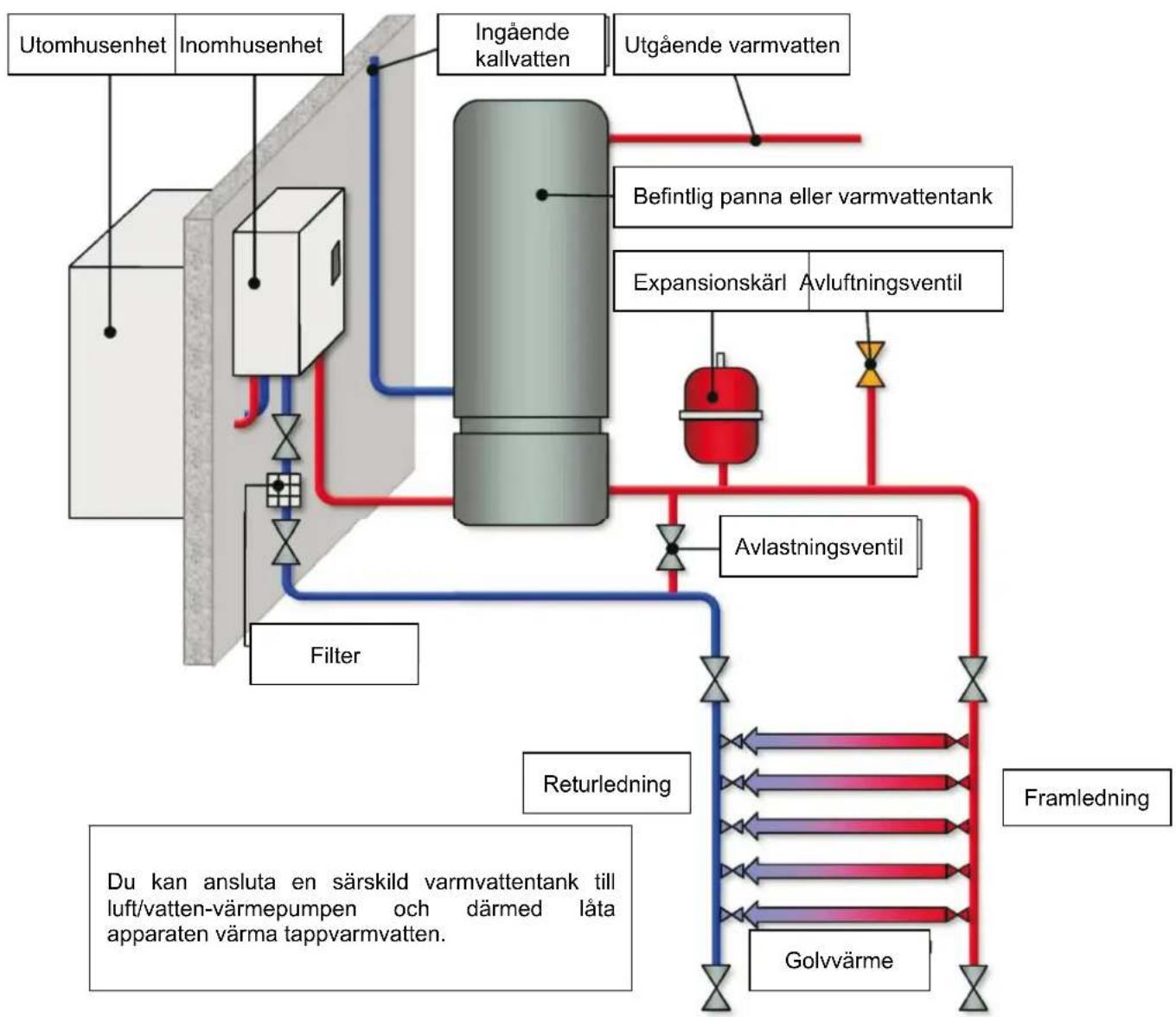

Direktanslutning till vattenburet värmesystem
Anslut 416-107 - INSTALLATIONSTYPER - 2


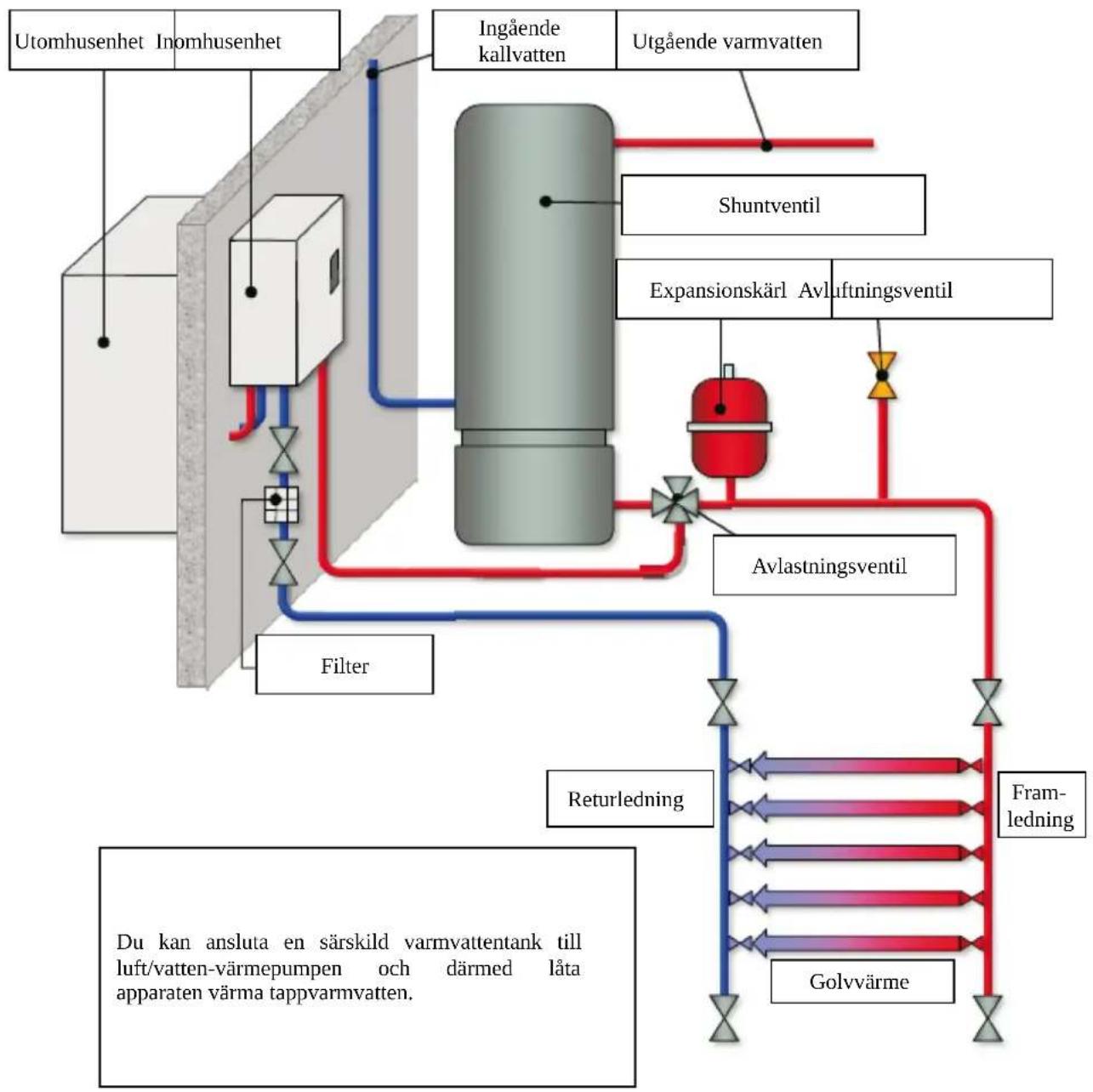

Värmekälla med shunt
Anslut 416-107 - INSTALLATIONSTYPER - 3


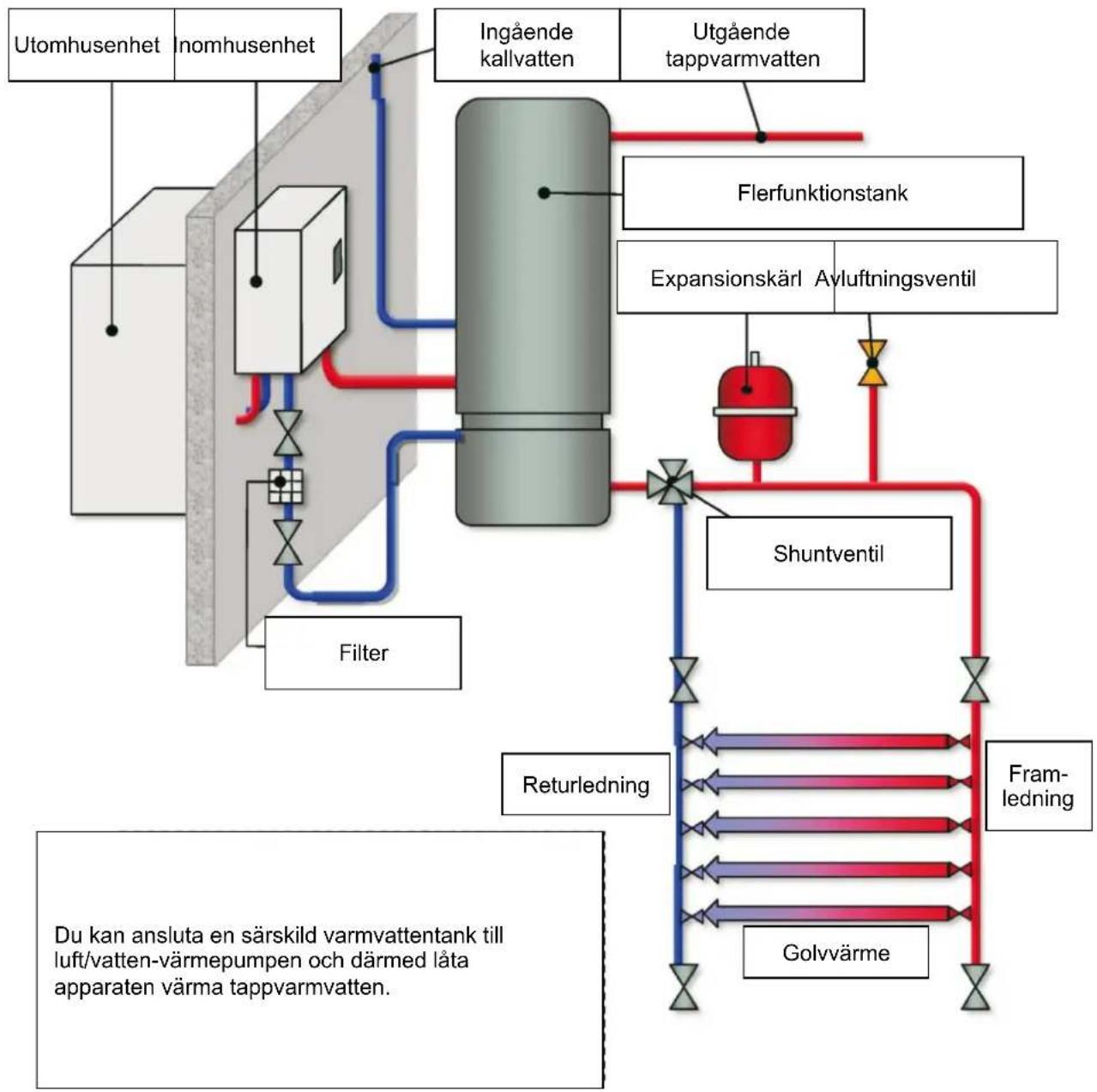

Flerfunktionstank
Anslut 416-107 - INSTALLATIONSTYPER - 4

ELKRETSSCHEMA

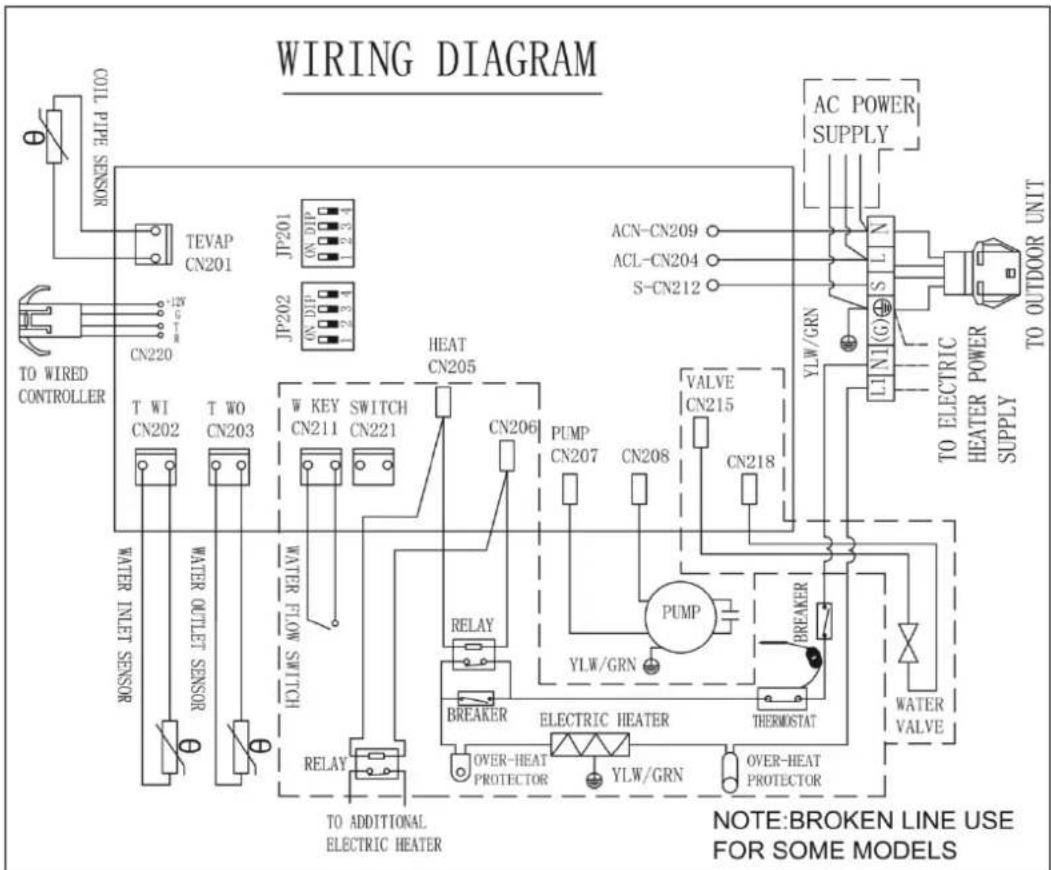

WIRING DIAGRAM COIL PIPE SENSOR TEVAP CN201 JP201 CN220 CN220 TO WIRED CONTROLLER T WICN202 T WOCN203 WATER FILTER SENSOR WATER OVERTLE SNOSB WATER FILTER SWITCH HEAT CN205 W KEY SWITCH CN211 CN221 CN206 PUMP CN207 CN208 CN215 VALVE CN218 RELAY BREAKER RELAY TO ADDITIONAL ELECTRIC HEATER YLW/GRN PUMP YLW/GRN BREAKER ELECTRIC HEATER YLW/GRN THERMOSTAT OVER-HEAT PROTECTOR OVER-HEAT PROTECTOR AC POWER SUPPLY ACN-CN209 ACL-CN204 S-CN212 YLW/GRN TO ELECTRIC HEATER POWER SUPPLY TO OUTDOOR UNIT WATER VALVE NOTE: BROKEN LINE USE FOR SOME MODELS

OBS! Delar inom streckad linje förekommer endast på vissa modeller.

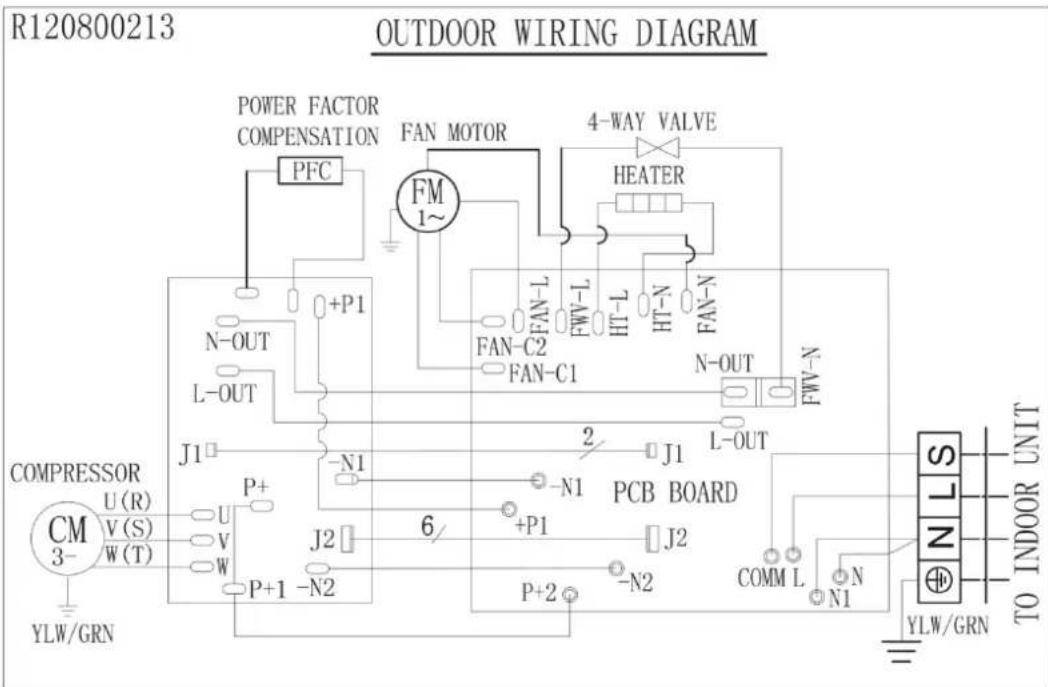

R120800213 OUTDOOR WIRING DIAGRAM POWER FACTOR COMPENSATION PFC FM 1~ FAN MOTOR 4-WAY VALVE HEATER N-OUT +P1 L-OUT FAN-C2 FAN-C1 HT-L HT-N FAN-N N-OUT FWV-N J1 -N1 2 J1 L-OUT COMPRESSOR CM 3- U(R) V(S) W(T) YLW/GRN P+ V W J2 6/ P+1 -N2 +P1 J2 P+2 - N2 PCB BOARD COMM L N YLW/GRN S N TO INDOOR UNIT

MONTERING

Kontrollista vid placering av inomhus- och utomhusenhet

  • Inomhusenheten ska placeras inomhus.
  • Om möjligt bör inomhusenheten placeras inne i ytterväggen, för att minimera mängden synliga rör.
  • Vid val av monteringsställe, tänk på att apparatens roterande delar orsakar visst ljud och kan orsaka resonans.
  • Kontrollera att väggarna vid monteringsställena klarar vikten av inomhus-respektive utomhusenheten. Förstärk väggarna, om så behövs.
  • Låt inte oisolerade köldmedierör från inomhusenheten komma i kontakt med väggen – kondens som bildas på rören kan skada vägg och golv. Använd isoleringen i den medföljande installationssatsen.
  • Vi rekommenderar inte att utomhusenheten monteras på trävägg. Montera vibrationsdämpare mellan enheten och väggfästena.
  • Om det inte går att montera utomhusenheten på husväggen, rekommenderar vi att den placeras på betongblock eller stativ.
  • Om utomhusenheten är utsatt för vind ska den säkras med metallram och skruv.

VIKTIGT!

  • Kontrollera att det inte finns elledningar, gas- och/eller vattenledningar i monteringsområdet.
  • Placera inte utomhusenheten nära sovrumsfönster, om det kan undvikas.
  • Placera utomhusenheten där den inte stör omgivningen och förse den gärna med skydd.

Modulsystem

Ansluts modulsystem består av förfyllda rör och enheter. Systemet är förfyllt och avluftat. Utsätt inte de fjäderbelastade avstängningsventilerna i anslutningarna för mekanisk påfrestning – risk för köldmedieläckage. Spara skyddspluggarna tills alla anslutningar är gjorda. Det patenterade installationssystemet med förfyllda moduler är mycket enklare att installera än traditionella system. Detta ger låga installationskostnader för Anslut luftvärmepumpar.

Observera att dessa installationsanvisningar är vägledande och kan avvika från den faktiska installationen. Kontrollera det faktiska systemet och följ gällande regler vid installation.

Verktyg som behövs för montering

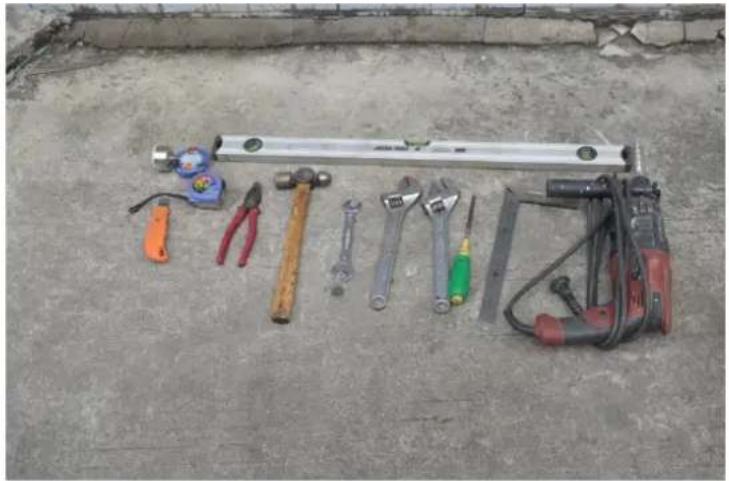

Vattenpass, blyertspenna, krysskruvmejsel, 8 mm betongborr, pilotborr, vinkelhake, måttband eller tumstock, 65 mm bred tejp, hålsåg cirka 80 mm (faktisk dimension kan variera), kniv, två skiftnycklar och, eventuellt momentnyckel.

Anslut 416-107 - Verktyg som behövs för montering - 1

Inomhusenhet och manöverpanel

Vi rekommenderar att inomhusenheten installeras i eller nära pannrummet. Be en VVS-tekniker om råd angående optimal placering i förhållande till det befintliga värmesystemet. Vi rekommenderar att böjliga slangar används för anslutning av inomhusenheten. Manöverpanelen kan placeras var som helst i huset. Om enheten ska användas för reglering efter rumstemperatur bör manöverpanelen placeras i det rum där korrekt temperaturhällning är viktigast.

Anslut 416-107 - Inomhusenhet och manöverpanel - 1

Utomhusenheten har 2 väggfästen, 4 vibrationsdämpare samt monteringsskruvar för väggar av murverk/betong. Utomhusenhetens rörsektioner är förfyllda och försedda med skruvanslutningar med backventiler.

Anslut 416-107 - Inomhusenhet och manöverpanel - 2

Installationssatsen består av 2 gasfyllda rör, dräneringsslang, tätningsmassa, byggfolietejp, 2 isoleringssektioner, buntband samt elkabel med anslutningar för inomhus- och utomhusenhet. Observera att dräneringsslangen endast används för luft/luft-värmepumpar, inte för luft/vattenvärmepumpar.

OBS! Ta inte bort plastpluggarna från rörändarna förrän monteringen inleds.

Anslut 416-107 - Inomhusenhet och manöverpanel - 3

  • Borra först med pilotborret för att kontrollera att området är fritt från hinder och att hålet placeras korrekt. Rör pilotborret inne i väggen för att avgöra om det finns några hinder nära hålet.
  • Om inga hinder finns, montera väggfärtet och ta upp genomföringshålet (cirka 80 mm, beroende på den medföljande väggbussningen) med hålsåg.
  • Använd lågt varvtal för att undvika överhettning. Förborra gärna med borr 12–15 mm för bättre spånhantering.

Anslut 416-107 - Inomhusenhet och manöverpanel - 4

Placera utomhusenheten på en plats med god luftväxling, inte inne i byggnad, carport eller liknande. Lämna minst 4 m fritt utrymme framför utomhusenheten och minst 10 cm mellan väggen och utomhusenhetens baksida. Tänk på att det kommer att rinna vatten från utomhusenheten vid avfrostning. Värmeslingan i bottentråget gör att vattnet inte fryser i enheten, men is kan bildas på marken under enheten.

Fästen

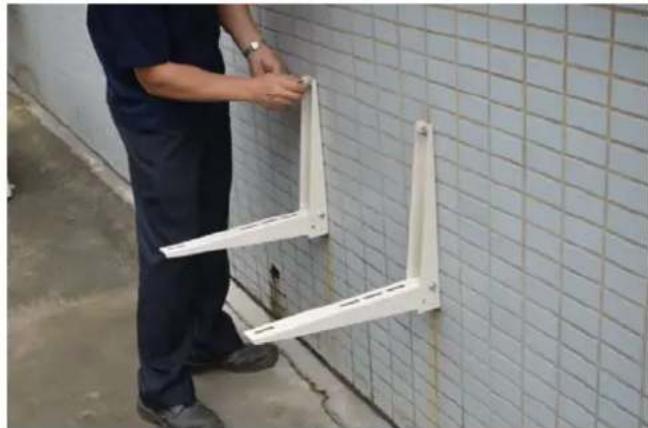

De medföljande fästena är avsedda för montering på vägg av tegel, betong eller liknande. Vid montering på trävägg måste lämpliga förstärknings- och monteringsdetaljer användas. Vi rekommenderar att markstativ används i stället för montering på trävägg. Montera fästena med centrumavständ 505 mm (gäller inte 416-086), minst 50 cm ovanför marken. I snörika områden bör enheten placeras högre, för att säkerställa god luftcirkulation och dränering.

Anslut 416-107 - Fästen - 1

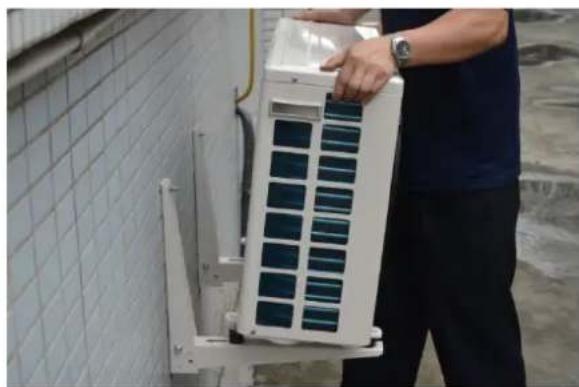

Placera enheten på väggsfästena med vibrationsdämpare mellan. Dra inte åt muttrarna så hårt att gummit komprimeras, det försämrar vibrationsdämpningen. Lämna minst 10 cm fritt utrymme mellan väggen och enhetens baksida, för att säkerställa korrekt luftcirkulation.

OBS! Kontrollera att utomhusenheten är horisontell. Det är särskilt viktigt att utomhusenheten inte lutar för mycket framåt eller åt höger. Justera med mellanlägg, om så behövs.

Anslut 416-107 - Fästen - 2

Rör- och kabeldragning

När utomhus- och inomhusenheten monterats är det dags att dra köldmedierör och elkablar mellan dem. Demontera den nedre delen av inomhusenheten för att underlätta installationen (gäller inte 416-086). Elkabeln med 4 ledare har stickpropp för enkel anslutning till inomhusenheten. Sätt i stickproppen i anslutningen och fäst kabeln i hållaren. Anslut aldrig strömförsörjning till apparaten innan rörledningarna dragits och systemmodulerna kopplats samman. Tryck in väggbussningen i hålet från utsidan och tryck fast och lås täckringen.

Anslut 416-107 - Rör- och kabeldragning - 1

Dragning av köldmedierör

Börja rördragningen från inomhusenheten och räta ut rören vartefter. På rörändarna i installationssatsen finns överfallsmuttrar för anslutning till de fasta rörsektionerna på enheterna. Överfallsmuttrarna kan inte monteras fel. Håll fast anslutningen med en skruvnyckel och dra åt överfallsmuttern med den andra, annars kan anslutningen skadas.

Anslut 416-107 - Dragning av köldmedierör - 1

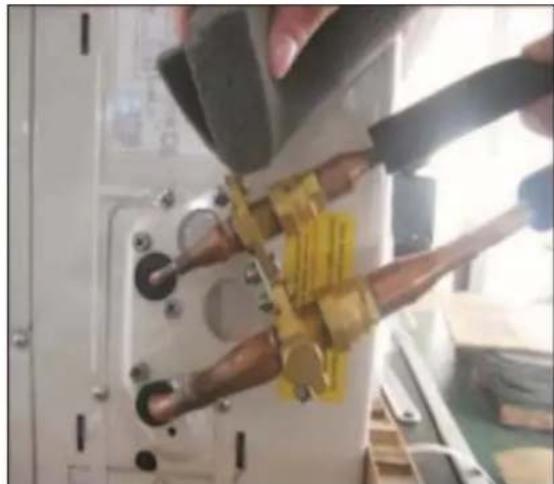

Anslut installationssatsens rör till anslutningarna på inomhusenheten. Skruva först ihop skruvanslutningarna för hand och dra sedan åt med skruvnycklarna. Dra åt anslutningen helt utan att göra uppehåll. Ett väsande ljud kan höras. Håll fast anslutningen med en skruvnyckel och dra åt överfallsmuttern med den andra.

Dra åt till minst 18 Nm. Använd momentnyckel om du är osäker.

Vrid aldrig de fasta anslutningarna. Använd skruvnyckeln endast som mothåll vid anslutning.

Om mothåll inte används kan anslutningarna vridas, vilket kan förstöra dem. Efterdra anslutningarna 24 timmar efter att installationen slutförts.

Anslut 416-107 - Dragning av köldmedierör - 2

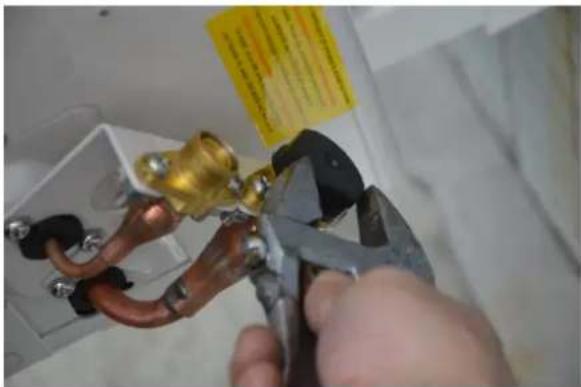

Rören i installationssatsen är gasfyllda och får absolut inte kapas. Ta inte bort plastpluggarna från rörändarna innan rören ska anslutas. Om rören är deformerade och orsakar läckage, lossa överfallsmuttrarna från anslutningarna så att backventilerna stängs.

Rördragning

VIKTIGT!

Dra rören från inomhusenheten till utomhusenheten och anslut dem på samma sätt till utomhusenheten. Köldmedierör får inte bockas till mindre radie än 15 cm (kontrollera med pappmall). Dra elkabeln längs rören. Bocka rören försiktigt, lite i taget. Vik inte rören för skarpt.

Radie 15 cm
Anslut 416-107 - VIKTIGT! - 1

Anslutning av installationssatsen

  • På rörändarna i installationssatsen finns överfallsmuttrar för anslutning till de fasta rörsektionerna på utomhusenheten.
  • Överfallsmuttrarna kan inte monteras fel. Häll fast anslutningen med en skruvnyckel och dra åt överfallsmuttern med den andra, annars kan anslutningen skadas.

- Anslut installationssatsens rör till anslutningarna på utomhusenheten. Skruva först ihop skruvanslutningarna för hand och dra sedan åt med skruvnycklarna.

Anslut 416-107 - Anslutning av installationssatsen - 1

  • Dra åt anslutningen helt utan att göra uppehåll. Ett väsande ljud kan höras. Håll fast anslutningen med en skruvnyckel och dra åt överfallsmuttern med den andra.
  • Vrid aldrig de fasta anslutningarna. Använd skruvnyckeln endast som mothåll vid anslutning. Om mothåll inte används kan anslutningarna vridas, vilket kan förstöra dem. Efterdra anslutningarna 24 timmar efter att installationen slutförts.

Anslut 416-107 - Anslutning av installationssatsen - 2

  • Läckagekontrollera anslutningarna genom att stryka såpvatten på dem och titta efter bubblor.
  • Upprepa läckagekontrollen med såpvatten av alla anslutningar efter 24 timmar.

Anslut 416-107 - Anslutning av installationssatsen - 3

Elanslutning, inomhusenhet

VIKTIGT!

Anslut aldrig strömförsörjning till apparaten innan anslutningarna nedan gjorts och skydden satts tillbaka. Apparaten elansluts med sladd, varför inga ingrepp behöver göras i husets elsystem.

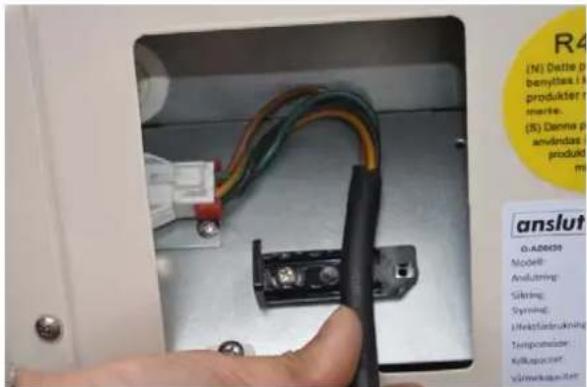

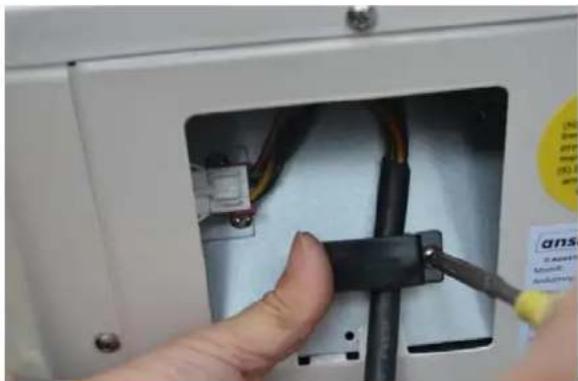

Skruva loss och demontera locket över utomhusenhetens kopplingsbox. Sätt i stickproppen i anslutningen och fäst kabeln i hållaren.

(N) Dette p benyttes i k produkter r marte. (8) Denne p anvends i produkt anslut O-ADMSS Model: Anlutering: Sibring: Syrning: JHektstrukturung: Tempomiser: Kellspacer: Värwerkssüder

Anslut 416-107 - VIKTIGT! - 2

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon 0200-88 55 88.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Anslut 416-107 - VIKTIGT! - 3

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.

SIKKERHETSANVISNINGER

Manualassistent
Drivs av Anthropic
Väntar på ditt meddelande
Produktinformation

Märke : Anslut

Modell : 416-107

Kategori : Luftkonditionering
