Produkttyp	Frys
Märke	Logik
Modell	LUF55W13E
Totala mått (B x D x H)	55 cm x 60 cm x 85 cm
Nettovikt	30 kg
Strömförsörjning	220-240 V ~ 50 Hz
Effektförbrukning	100 W
Energieffektivitetsklass	F (typisk för liknande modeller)
Total frysvolym	130 L
Temperaturområde	-18°C till -24°C
Snabbinfrysningsfunktion	Ja
Justerbar termostat	Ja
Invändig belysning	Nej
Dörr reversibel	Ja
Avfrostningsmetod	Manuell
Köldmedium	R600a
Ljudnivå	42 dB
Klimatklass	SN, N, ST, T
Rengöring och underhåll	Rengör insidan med milt rengöringsmedel; avfrosta när frosten överstiger 5 mm
Säkerhetsfunktioner	Överhettningsskydd, stabil dörrgångjärn
Tillgång på reservdelar	Kontakta Logiks kundservice
Reparationsindex	Ej specificerat, men typisk för enkla frysar
Garanti	2 år

Vanliga frågor - LUF55W13E Logik

Hur installerar jag Logik LUF55W13E frysen?

Placera frysen på en jämn yta borta från direkt solljus och värmekällor. Lämna 10 cm utrymme runt enheten för ventilation. Vänta 4 timmar efter transport innan du ansluter.

Vilken temperatur ska jag ställa in för frysen?

Den rekommenderade temperaturen är -18°C för långtidsförvaring. Använd termostatratten för att justera; högre siffror innebär kallare.

Hur avfrostar jag frysen?

Koppla ur frysen, ta ut all mat och lämna dörren öppen. Lägg handdukar för att absorbera vatten. Använd inte vassa verktyg för att ta bort is. Rengör och torka innan du startar om.

Varför låter frysen?

Normala ljud inkluderar kompressorns surrande, köldmediets flöde och enstaka klick. Om ljudet är för högt, se till att frysen står plant och inte vidrör väggar.

Hur mycket mat rymmer frysen?

Den totala bruttovolymen är cirka 130 liter, lämplig för ett litet hushåll. Överbelasta inte; lämna utrymme för luftcirkulation.

Kan jag vända dörrens öppningsriktning?

Ja, dörren är reversibel. Se manualen för steg-för-steg-instruktioner eller kontakta en fackman för hjälp.

Hur rengör jag frysen?

Koppla ur frysen och ta ut maten. Använd en mjuk trasa med milt rengöringsmedel och vatten. Undvik slipande rengöringsmedel. Torka noggrant innan användning.

Vad ska jag göra om frysen slutar fungera?

Kontrollera att kontakten är ansluten och att strömbrytaren är på. Om kompressorn inte går, vänta 5 minuter och försök igen. Om det fortfarande inte fungerar, kontakta Logiks support.

Är frysen energieffektiv?

Logik LUF55W13E har energieffektivitetsklass F, vilket är standard för denna storlek. För lägre förbrukning, håll frysen full och undvik täta dörröppningar.

Var kan jag få reservdelar eller reparationsservice?

Kontakta Logiks kundservice eller besök den officiella webbplatsen för auktoriserade reservdelar och servicecenter. Ha din modellnummer redo.

BRUKSANVISNING LUF55W13E Logik

Säkerhetsvarningar....11

Packa upp 47

Installation 48

Plats 48

Säkerställ optimal prestanda från din produkt....48

Fördelar med ökad ventilation....48

Ändra dörrens gångjärn....49

Utrymmeskrav....52

Ställa enheten vågrätt....52

Rengöring före användning 52

Innan du använder enheten....52

Inre tillbehör....52

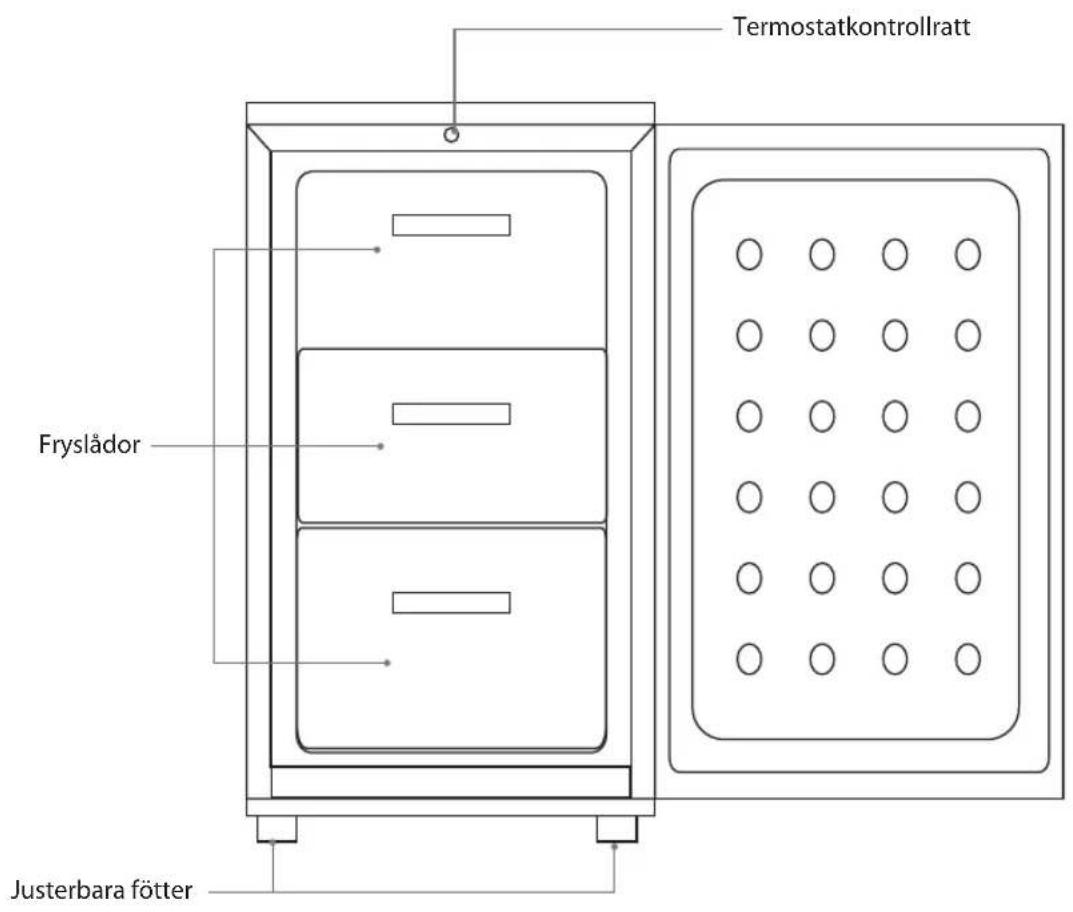

Produktöversikt....53

Hantering 54

Slå på din enhet 54

Inställning av temperaturen....54

Infrysning av färska livsmedel....54

Oväsen inuti enheten! 54

Inhandlandet av fryst mat ....55

Förberedelser för infrysning....55

Tina upp fryst mat....56

Rengöring....57

Avfrostning 57

Rengöring av insidan och utsidan av enheten....57

Rengöringstips 57

Underhåll....58

Försiktighet vid hantering /förflyttning av enheten....58

Service 58

Stänga av under längre perioder....58

Avyttring 58

Specifikationer....59

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

• Läs noga igenom alla instruktioner innan du börjar använda enheten och spara dem för framtida bruk.
• Behåll manualen. Om du överlämnar enheten till en tredje part se till att denna manual medföljer.

- Denna enhet är avsedd för användning i hushåll eller liknande platser som: -personalkök i butiker, kontor och arbetsplatser, -av kunder på hotell, motell och andra typer av boendemiljöer, -B&B-liknande miljöer, -catering och liknande icke affärsmässiga användningsområden.

- Kontrollera att kontakrten är lätt att nå för att kunna koppla ifrån vägguttaget.

- Se till att enhetens ventilationsöppningar inte är igentäpptta.

- Använd inga mekaniska hjälpmedel eller försök att påskynda avfrostningen på annat sätt än vad som rekommenderas av tillverkaren.

- Använd inga elektriska apparater inuti matförvaringsutrymmet på enheten, om det inte är en typ som rekommenderas av tillverkaren.

- Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en kvalificerad tekniker för att undvika faror.

- Välj en plats att sätta enheten där den inte utsätts för direkta värmekällor som element eller öppna spisar, eftersom kylmediet och den frätande gasen är brandfarliga.

- Skada inte kylmediekretsen (Kylmediet är en mycket miljövänlig gas, men är samtidigt ett bränsle). Var försiktig när du transporterar eller flyttar enheten för att säkerställa att kylmediekretsen inte skadas. Om den skulle skadas ska öppna lågor och gnistkällor undvikas, och ventilera rummet där enheten är placerad i några minuter).

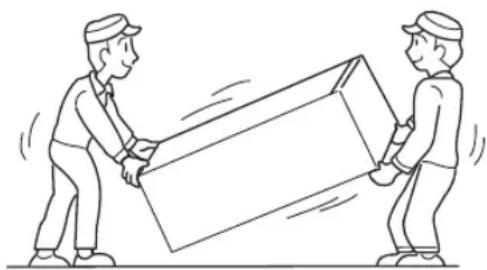

- Enheten måste hanteras av minst 2 personer.

- Denna apparat kan användas av personer från 8 års ålder och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten.

• Rengöring och användarunderhåll skall inte utföras av barn såvida inte de är äldre än 8 år och under uppsikt.
• Om enheten förses med ett lås för att hindra barn från att fastna i den, ska nyckeln förvaras utom räckhåll och inte i närheten av enheten.
• Förvara inte yktiga eller brandfarliga ämnen som aerosolburkar tillsammans med brandfarligt drivmedel, i enheten.
• Förvara inte askor eller glasbehållare i frysfacket. Innehållet kan expandera när det fryser (mousserande drycker) och kan spränga askan och skada frysutrymmet.

WARNING:

DET ÄR FARLIGT FÖR ALLA ÄN BEHÖRIG SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR SKA DU INTE FÖRSÖKA ATT REPARERA SJÄLV.

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Nedre fryslådaÖvre fryslåda x 2

Plats

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 10 °C och 43 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Vid installation av enheten se till att det finns 200 mm fritt utrymme på båda sidor av enheten och 200 mm på baksidan och 300 mm över enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras. Se till att det finns tillräckligt med utrymme för kunna öppna dörren helt.

Säkerställ optimal prestanda från din produkt

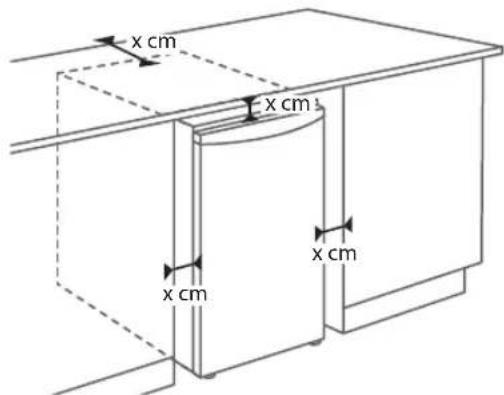

Observera att för att säkerställa optimal prestanda från din produkt måste det finnas tillräcklig ventilation för att produkten ska kunna släppa ut värmen.

x cm = ventilationsutrymme som krävs för optimal prestanda.

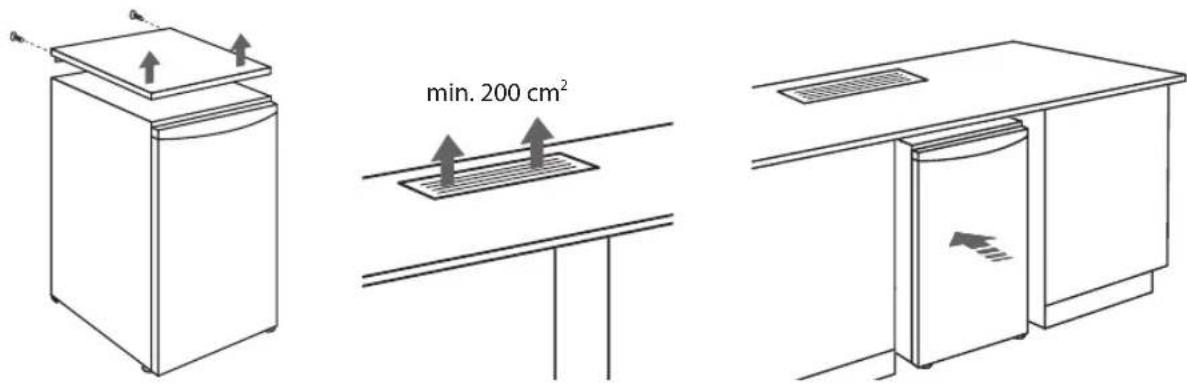

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm² (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

Fördelar med ökad ventilation

• Lägre strömförbrukning

• Förbättrad kylprestanda

• Lägre driftkostnader

• Längre livslängd

- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
• Ställ in de justerbara fötterna till dess högsta nivå.
- För att ta av dörren är det nödvändigt för att luta skåpet bakåt. Du bör luta enheten mot något solid så att den inte glider under ändringsprocessen med dörren.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
• Vi rekommenderar att två personer hanterar enheten under monteringen.

1. Luta enheten något bakåt och lås den mot stödet. Två personer krävs för att luta enheten under processen med att vända dörren.

2. Ta bort de två skruvarna på baksidan.

3. Lyft bort övre skivan från kylskåpet. Lyft baktil och för framåt.

4. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.

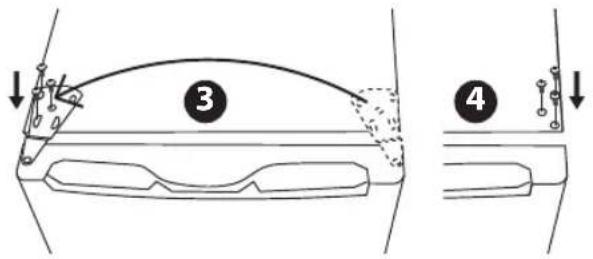

1. Skruva loss de 3 skruvarna på motsatta sidan, flytta det övre gångjärnet och sätt tillbaka.
2. Ta bort de två nedre skruvarna, gångjärnskonsolen och justeringsfoten från enhetens undersida.
3. Flytta dörrstoppen tillandra sidan.
4. Ta bort skruven för främre justeringsfoten från andra sidan av enhetens undersida och flytta den till motsvarande position på andra sidan av enhetens undersida.
5. Montera de två nedre skruvarna, gångjärnskonsolen och justeringsfoten på motsatta sidan av enhetens undersida. Fäst löst.
6. Sätt försiktigt den övre dörren tillbaka på plats. Se till att kylskåpsdörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.
7. Sätt i gångjärnsdelarna och skruva fast den ovanpå enheten.

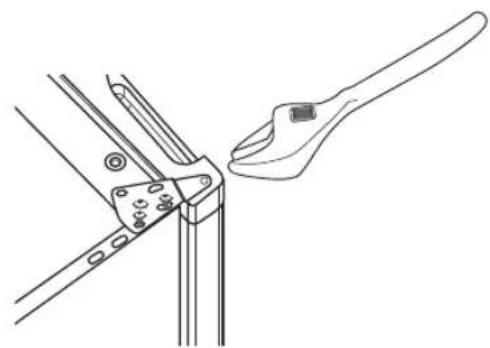

1. Använd en skruvnyckel om så behövs.

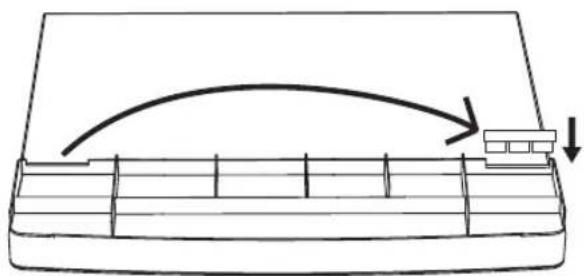

1. Innan locket sätts tillbaka, måste stansplåten flyttas över.

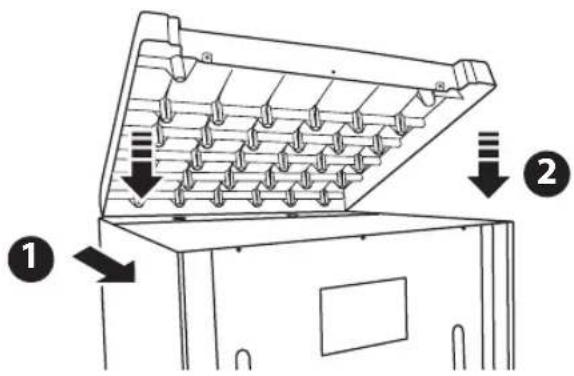

1. Sätt tillbaka ovansidan.

1. Fäst på plats med skruvarna.

1. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten.

Om enheten inte står vågrätt kommer dörren och den magnetiska förseglingen inte att skydda korrekt.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Rengör hyllorna och salladslådan i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU

Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.

- Innan påslagning!

Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

Inre tillbehör

Olika glas- eller plasthyllor för förvaring medföljer apparaten - olika modeller har olika kombinationer.

Du bör alltid skjuta in en av glashyllorna i full storlek i styrskenorna längst ned, ovanför frukt- och grönsaksbehållaren och behålla den i den positionen. För att göra detta dra hyllan framåt tills den kan vridas uppåt eller nedåt och tas bort.

Gör samma sak i omvänd ordning för att sätta in hyllan på en annan höjd.

För att få ut största möjliga volym för förvaring av färska livsmedel i utrymmet kan användare ta bort en eller flera lädor från apparaten efter behov.

SE

1. Anslut nätsladden till eluttaget. Temperaturen inuti enheten kontrolleras av en termostat. Det finns fyra inställningar där position 4 är den kallaste.
2. Ställ in termostatkontrollratten i önskad position, kom ihåg att ju högre nummer desto lägre temperatur. Position 2 är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).
3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.

4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.

5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara -18 °C eller lägre.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. 4-positionen är den kallaste inställningen och används för snabb infrysning. Den rekommenderade positionen är 2 men bör ställas in beroende på omgivningens temperatur.

Infrysning av färskä livsmedel

Färsk mat bör frysas så fort som möjligt. Inställning 4 gör att din enhet arbetar med dess kallaste temperaturer (ungefär -28 °C) kontinuerligt. Den kommer därför att frysa in snabbare och bibehålla mera av det goda i maten. Infrysning kommer att vara fullbordad efter 24 timmar. Efter infrysningen av maten vrid tillbaka termostatkontrollratten till 2 (-18 °C). Frys aldrig in stora kvantiteter av färsk mat vid ett tillfälle.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Inhandlandet av fryst mat

• Din enhet är 4-stjärnig ✱***

När du köper fryst mat, titta på lagringsinformationen på förpackningen. Du kan lagra varje fryst livsmedel under den period som visas mot din 4-stjärniga klassificering. Det här är vanligtvis perioden som är beskriven som "Bäst före", på framsidan av förpackningen. Den maximala infrysningskapaciteten för denna frys är 4,0kg på 24 timmar. Placera inte färska livsmedel i frysavdelningen med en sammanlagd vikt som överskrider 4,0 kg.

• Kontrollera temperaturen av fryst mat i frysdisken i den butik du handlar din frysta mat.. Den borde visa en temperatur lägre än -18^ .
  • Ta en snabb titt på den frysta matens förpackning och se till att den är i bra skick.
• Köp alltid frysta produkter sist på din inköpsresa eller besök på matvarubutiken. Försök att hålla fryst mat tillsammans när du handlar och på resan hem eftersom det hjälper till att hålla maten fryst.
• Köp inte fryst mat om du inte kan frysa den direkt. Särskilda kylväskor som är isolerade kan köpas på de flesta matvarubutiker och järnaffärer De håller fryst mat kall under en längre tid.

Förberedelser för infrysning

- Använd mat av bra kvalitet och handla så lite som möjligt. Frys mat i små kvantiteter då det fryser snabbare, ta mindre tid att tina och gör att du kan kontrollera den kvantitet du behöver lättare.

- Lämna lagad mat att svalna ordentligt. Kyl mat innan infrysning om så är möjligt.

- Fundera över hur du ska laga maten innan du fryser den.

- Frys inte in mat i metallbehållare om du vill kunna laga den i mikrovågsugn direkt från frysen.

- Använd särskilda fryspåsar, tillgängliga i matvarubutiker, frysfolie, polyetenpåsar, plastlådor, aluminiumfolie (endast extra kraftig kvalitet). Om du tvekar, lagra maten med dubbla lager folie. Använd inte aluminiumfolie för syrlig mat t.ex. citrusfrukter. Använd inte tunn plastfilm eller glas, använd heller inte matbehållare utan de rengjorts.

- Pressa ut så mycket luft som möjligt från förpackningen. Du kan köpa en särskild vakuumpump som suger ut överflödig luft ut från förpackningen.

- Lämna ett litet luftutrymme när du fryser vätskor, för att tillåta maten att expandera.

- Du kan använda utrymmet i frysen på det mest effektiva sättet om du fryser vätska (eller bundna vätskor, såsom grytor) i kvadratiska block. Det här är känt som "Förformning". Häll vätskan i polyetenpåsen som är placerad inuti en kvadratisk förpackning. Frys den så här, ta sedan bort förpackningen och försegla påsen.

- Sätt etikett på din frysta mat eftersom de ser likadana ut i fruset tillständ. Använd en särskild frystejp, etiketter och pennor med olika färger. Detta gör att du enkelt kan organisera och effektivt använda frysen. Skriv innehåll och datum, i annat fall kan den frysta maten överskrida lagringstiden och detta kan orsaka matförgiftning. Se ditt livsmedels förpackning för rekommenderad lagringstid.

- Du kan också lägg till vikt och noteringar om matlagningen som t.ex. "ska tinas först" eller "laga från frysen" och håll en separat "loggbok" om vad som är i varje låda. Det här kommer att bespara dig från att öppna dörren och söka runt i frysen i onödan.

1. Ta ut den frysta maten från enheten och avtäck den frysta maten. Låt den tina i rumstemperatur. Glöm inte bort att upptining på ett varmt ställer kan stimulera bakterietillväxt och tillagning vid låga temperaturer kanske inte förintar de farliga bakterierna.
2. Töm bort vattnet och släng bort den vätska som förloras under upptiningen.
3. Se alltid till att det inte finns iskristaller i maten innan du tillagar den, särskilt kött. De här kristallerna indikerar att maten inte är tillräckligt tinad.
4. Laga maten så snart som möjligt efter upptining.
5. Många mikrovågsugnar och ugnar har upptiningsfunktion. För att undvika att bakterier byggs upp, använd endast den här funktionen om du planerar att laga maten direkt efteråt.

Frys inte om någon mat som har tinats upp om du inte lagar den igen, för att döda skadliga bakterier. Frys aldrig om upptinade skaldjur. Förslut förpackningarna ordentligt efter att du har tagit ut det du ska tina. På det sättet förebygger du torkning eller frysskador och uppbyggandet av frost på kvarvarande mat.

Avfrostning

När enheten har använts ett tag kommer frost att byggas upp inuti frysen. Skrapa bort frosten med en plastskrapa (medföljer inte).

Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 10mm (\~0.39"). Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt för att hålla den kall.

2. Placera en låg skål eller en kastrull nedanför enheten. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti enheten och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa och ta bort den.

1. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla lädor innan rengöring.
- Troka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka enheten helt torr innan du sätter tillbaka hyllorna.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörren är stängd, för att förebygga att polermedlet kommer på den magnetiska dörrtätningen eller på insidan av enheten.
- Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Rengöringstips

Kondens kan uppträda på utsidan av enheten. Detta kan bero på ändring i rumstemperaturen. Torka bort fukten som finns kvar. Om problemet kvarstår kontakta en kvalificerad tekniker för hjälp.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen. Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller låshakar som en säkerhetsåtgärd.

Modell LUF55W13E
Förvaringsutrymme för frusen mat	83 L * * * *
Förvaringstemperatur ≤-18°C
Energiförbrukning 0,389 kWh/24 tim
Energiförbrukning 142 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Hushållsapparatkategori Kategori 8 (Upprättstående frys)
Energiklass A++
EU:s ekomärkning Ej tillämpligt
Avfrostningstyp Manuell avfrostning
Klimatklass SN / T
Denna produkt är avsedd att användas i en rumstemperatur mellan 10 °C och 43 °C.
Luftburet akustiskt buller 42 dB(A)
Temperaturökningstid 24 timmar
Fryskapacitet 4 kg / 24 h
Märkspänning 220 - 240V~
Märkström 0,5A
Yttermått (B x D x H)	553 x 574 x 850 mm

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Denna symbol på produkten eller i instruktionerna betyder att dina elektriska och elektroniska utrustningar ska källsorteras när de är förbrukade och att de inte få slängas i hushållssoporna. Det finns särskilda insamlingssystem för återvinning inom EU.

För ytterligare information, kontakta de lokala myndigheterna eller din återförsäljare där du köpte produkten.

FI
