XF18-55mmF2.8-4 R LM OIS - Objektiv FUJIFILM - Gratis bruksanvisning och manual

Produkttyp	Fujifilm XF18-55mmF2.8-4 R LM OIS objektiv
Fattning	Fujifilm X-fattning
Brännvidd	18-55 mm (motsvarande 27-84 mm i 35 mm)
Maximal bländare	f/2.8-4.0
Minsta bländare	f/22
Optisk konstruktion	14 linser i 10 grupper (3 asfäriska linser, 1 extra-låg spridningslins)
Bildvinkel	76,5° - 29°
Bildstabilisering	OIS (Optical Image Stabilization) med ON/OFF-omkopplare
Minimalt fokusavstånd	Normalt: 0,6 m; Makro: 0,3 m (W) / 0,4 m (T)
Maximal förstoring	0,15× (T)
Bländarstyrning	7 lameller (cirkulärt membran), steg om 1/3 EV (19 stopp)
Filterdiameter	∅58 mm
Mått (diameter × längd)	∅65,0 × 70,4 mm (W) / ∅65,0 × 97,9 mm (T)
Vikt	310 g (utan lock och motljusskydd)
Huvudfunktioner	Zoom, manuell/automatisk fokus, bländarjustering (automatisk eller manuell), optisk stabilisering
Underhåll och rengöring	Använd en blåsbälg för damm; en mjuk, ren trasa med lite etanol för fläckar; använd inte organiska lösningsmedel; förvara torrt och skyddat från solen
Säkerhet	Montera inte isär; undvik fukt och höga temperaturer; titta inte på solen genom objektivet; förvara med locken på
Reservdelar och reparerbarhet	Kontakta en auktoriserad FUJIFILM-representant för reparation; reparationer ska utföras av kvalificerad personal
Allmän information	Motljusskydd medföljer; firmware-kompatibilitet bör kontrolleras; firmware-uppdatering krävs för vissa funktioner

Vanliga frågor - XF18-55mmF2.8-4 R LM OIS FUJIFILM

Hur aktiverar jag bildstabiliseringen på objektivet XF18-55mm?

Sätt omkopplaren O.I.S. i läge ON. För att inaktivera, ställ den på OFF.

Vad är filterdiametern för detta objektiv?

Filterdiametern är 58 mm.

Kan jag använda detta objektiv med en adapter på en icke-Fujifilm-kamera?

Detta objektiv är designat för Fujifilm X-fattning. Användning på andra fattningar kräver en specifik adapter och kan leda till förlust av funktioner (autofokus, stabilisering).

Hur rengör jag objektivets linser?

Använd en blåsbälg för att ta bort damm. För fläckar, använd en mjuk, ren trasa lätt fuktad med etanol eller objektivrengöring. Torka från mitten utåt.

Vad gör jag om objektivet inte fokuserar automatiskt?

Kontrollera att bländarlägesomkopplaren inte är på M (manuell) och att kameran är inställd på AF. Se också till att kontakterna är rena. Uppdatera kamerans firmware om det behövs.

Är detta objektiv kompatibelt med Fujifilm-kameror med APS-C-sensor?

Ja, det är kompatibelt med alla Fujifilm-kameror med X-fattning (APS-C-sensor). Motsvarande brännvidd i 35 mm är 27-84 mm.

Hur ställer jag in bländaren manuellt?

Sätt bländarlägesomkopplaren i läge ⚙ (kugghjulssymbol), vrid sedan bländarringen: åt vänster för stor bländare (litet tal), åt höger för liten bländare (stort tal).

Är objektivet damm- och väderbeständigt?

Nej, XF18-55mmF2.8-4 är inte specificerad som tät. Undvik exponering för överdrivet damm, fukt och regn.

Vad är det minimala fokusavståndet i makroläge?

I vidvinkelläge är minimiavståndet 30 cm; i teleläge är det 40 cm.

Kan jag använda det medföljande motljusskyddet på andra objektiv?

Motljusskyddet är specifikt för denna modell. Det rekommenderas inte att använda det på andra objektiv eftersom det kan orsaka vinjettering.

BRUKSANVISNING XF18-55mmF2.8-4 R LM OIS FUJIFILM

Se till att läsa dessa anvisningar före användning

Säkerhetsanmärkningar

Tack för att du har köpt denna produkt. För reparation, kontroll och interna tester, kontakta din FUJIFILM-återförsäljare.

• Försäkra dig om att du använder objektivet korrekt. Läs dessa säkerhetsanmärkningar och kamerans Användarhandbok noggrant före användning.
• Efter att ha läst dessa säkerhetsanmärkningar ska du förvara dem på ett säkert ställe.

Ang. ikonerna

Ikonerna som visas här nedan används i detta dokument för att indikera allvarligheten av personskada eller skada som kan resultera om den information som indikeras av ikonen ignoreras, och produkten på grund av detta används felaktigt.

WARNING

Denna ikon anger att dödsfall eller allvarlig personskada kan resultera om informationen ignoreras.

FÖRSIKTIG- HET

Denna ikon anger att personskada eller materiell skada kan resultera om informationen ignoreras.

Ikonerna som visas här nedan används för att indikera arten av de instruktioner som måste följas.

Triangulära ikoner visar dig att denna information kräver uppmärksamhet ("Viktigt").

Cirkulära ikoner med ett diagonalt band visar dig att den angivna handlingen är förbjuden ("Förbjudet").

Fyllda cirklar med ett utropstecken visar dig att en åtgård måste vidtagas ("Krävs").

WARNING

Använd inte i bodrum- met eller i duschen

To in te isär

Sänk inte ned i, eller utsätt produkten för vatten. Underlåtenhet att följa denna försiktighetsåtgärd kan orsaka brand eller elektriska stötar.

Ta inte isär produkten (öppna inte höljet). Underlåtenhet att följa denna försiktighetsåtgård kan orsaka brand, elektriska stötar eller skada på grund av tekniska fel i produkten.

!VARNING
Rör ej vld interna delar	Om höljet går sönder på grund av ett fall eller annan olycka, rör inte vid de interna delarna. Underlåtenhet att följa denna försiktighetsåtgärd kan leda till elektriska stötar eller skada som kan uppkomma genom att röra vid de skadade delarna. Avlägsna genast batteriet, se till att undvika skada eller elektrisk stöt, och ta med produkten till det återförsäljningsställe där du köpte den för råd.
	Placera inte produkten på instabila ytor. Produkten kan falla ner och orsaka skada.
	Titta inte på solen genom objektivet eller kamerans sökare. Underlåtenhet att följa denna försiktighetsåtgärd kan ge bestående synnedsättning.

FÖRSIKTIGHET
	Använd eller förvara inte produkten på platser som är utsatta för ånga eller rök, eller som är väldigt fuktiga eller extremt dammiga. Underlåtenhet att följa denna försik-tighetsåtgård kan orsaka brand eller elektriska stötar.
	Lämna inte produkten i direkt solljus eller på platser med höga temperaturer, såsom i en stängd bil en solig dag.Följs inte denna försiktighetsåtgård kan det leda till brand.

⚠ FÖRSIKTIGHET
	Förvara utom räckhåll för små barn. Denna produkt kan orsaka personskada i händerna på ett barn.
	Ta inte i produkten med våta händer. Underlåtenhet att följa denna försiktighetsåtgård kan orsaka elektriska stötar.
	Håll solen utanför bilden när du fotograferar motiv i motljus. Solljus som fokuseras i kameran när solen är i eller nära bilden kan orsaka brand eller brännskador.
	Sätt tillbaka objektivlocken och förvara produkten utom räckhåll för direkt solljus när du inte använder den. Sol- ljus som fokuseras genom objektivet kan orsaka brand eller brännskador.
	Bär inte kameran eller objektivet medan de är monterade på ett stativ. Produkten kan falla ner eller stöta till andra föremål, vilket kan leda till skada.

Kassering av elektrisk och elektronisk utrustning i privata hushåll

Inom Europeiska unionen, Norge, Island och Liechtenstein: Denna symbol på produkten, eller i handboken och i garantin, och/eller på dess förpackning anger att denna produkt inte får hanteras som hushållsavfall. Istället bör den lämnas in på en utsedd uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förhindra möjliga negativa konsekvenser för milljön och människors hälsa, som annars kan bli följden av olämplig avfallshantering av denna produkt.

Återvinning av batterier bidrar till att bevara naturresurser. För mer detaljerad information om återvinning av denna produkt, kontakta kommunen, din sophämtningstjänst eller butiken där du köpte produkten.

I länder utanför den Europeiska unionen, Norge, Island och Lichtenstein: Om du vill göra dig av med denna produkt, inklusive batterier och ackumulatorer, kontakta de lokala myndigheterna och be om råd för korrekt kassering.

SVENSKA

Innan du använder denna produkt

Vissa objektivfunktioner är inte tillgängliga i äldre versioner av kamerans fi rmware. Var noga med att uppdatera kamerans fi rmware till den senaste versionen. Instruktioner för hur man hittar kamerans programversion samt hur man uppdaterar programvaran fi nns på följande hemsida:

Om du inte har tillgång till en dator, kan du hjälp hos den lokala återförsäljare som listas i FUJIFILM Worldwide Network-materialet, vilket medföljer kameran.

Produktvård

• Lyft inte upp kameran och håll inte i den endast med hjälp av motljusskyddet när det används.
• Håll objektivets signalkontakter rena.
• Använd en luftblåsare för att avlägsna damm

och ludd från objektivets ytor. För att ta bort fl äckar och fi ngeravtryck, applicera en liten mängd etanol eller objektivrengöringsmedel på en mjuk, ren bomullsduk eller objektivrengöringsduk och rengör från mitten och utåt med cirklande rörelser. Var noga så att du inte efterlämnar fl äckar eller nuddar glaset med dina fi ngrar.

• Använd aldrig organiska lösningsmedel såsom thinner eller bensen för att rengöra objektivet. Sätt på de främre och bakre locken när objektivet inte används.
• Om du inte ska använda objektivet under en längre period, förvara det på en sval och torr plats för att motverka mögel och rost. Förvara det inte i direkt solljus eller tillsammans med nafta eller malkulor.
• Håll objektivet torrt. Rost på den interna mekanismen kan leda till irreparabla skador.
• Om du lämnar objektivet på extremt varma platser kan det orsaka skada eller skevhet.

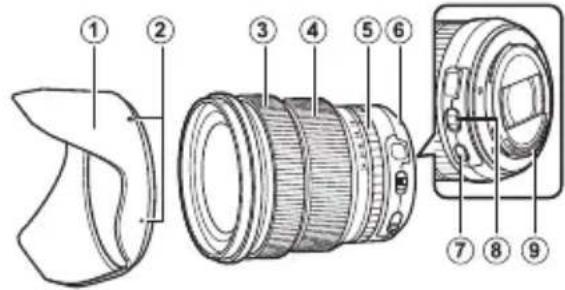

Objektivets delar

XF10-24mmF4 ROIS XF18-55mmF2.8-4 RLM OIS

① Motljusskydd
② Monteringsmarkeringar
③ Fokusring
④ Zoomring
⑤ Bländarring
⑥ Monteringsmarkeringar (brännvidd)
⑦ Knapp för bildstabilisator
⑧ Lägesväljare för bländare
⑨ Objektivsignalkontakter
⑩ Främre objektivlock
⑪ Bakre objektivlock

Montera ett objektiv

Se kamerahandboken för information om hur du monterar och tar bort objektiv. Observera att denna produkt inte är kompatibel med fi Imkameror med X-fäste.

Ta bort locken

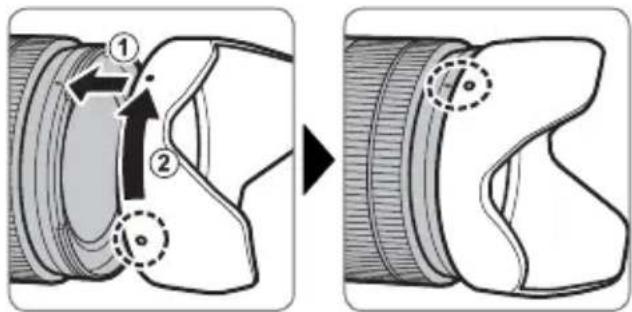

Montera motljusskyddet

Motljusskydd minskar refl exer och skyddar det främre objektivelementet.

Medföljande tillbehör

• Främre objektivlock
• Bakre objektivlock
• Motljusskydd
• Tygemballage

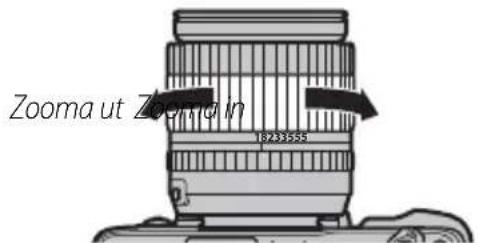

Zoom

Vrid zoomringen åt vänster för att zooma ut, vilket minskar förstoringen och ökar området som syns i sökaren. Vrid ringen åt höger för att zooma in, vilket ökar förstoringen och gör att motivet tar upp en större del av bilden.

Zooma ut Zooma in 1623555

Optisk bildstabilisator (Optical Image Stabilization - OIS)

För att använda den optiska bildstabilisatorn, skjut knappen för bildstabilisatorn till ON.

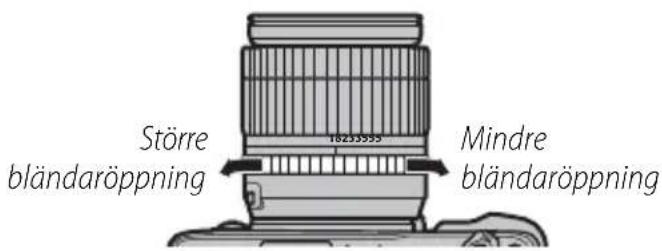

Bländare

För automatisk bländarfunktion, skjut lägesväljaren för bländaren till A.

För manuell justering av bländaren, skjut lägesväljaren till ⚙ och vrid bländarringen. Vrid ringen åt vänster för större bländaröppning (lägre f-nummer), och till höger för mindre bländaröppning (högre f-nummer).

Större bländaröppning Mindre bländaröppning

Specifi kationer

Type	XF10-24mmF4 R OIS XF18-55mmF2.	8-4 R LM OIS XF55-200mmF3.5-4.8 F	LM OIS
Objektivkonstruktion 14 element i 10 grupper(inkluderar 4 asfäriska element och 4 element med extra låg spridning)		14 element i 10 grupper(inkluderar 3 asfäriska element och 1 element med extra låg spridning)	14 element i 10 grupper(inkluderar 1 asfäriska element och 2 element med extra låg spridning)
Brännvidd (motsvarande 35 mm-format)	f=10-24 mm (15-36 mm)	f=18-55 mm (27-84 mm)	f=55-200 mm (84-305 mm)
Bildvinkel	110°-61,2°	76,5°-29°	29°-8,1°
Största bländare f/4 f/2,8-4,0 f/3,5-4,8
Minsta bländare	f/22	f/22	f/22
BländarstyrningAntal bladStoppstorlek	7 (rundad diafragmaöppning)1⁄3 EV (16 stopp)	7 (rundad diafragmaöppning)1⁄3 EV (19 stopp)	7 (rundad diafragmaöppning)1⁄3 EV (17 stopp)
Fokusområde	Normal: 0,5 m -∞ (zoomintervall)Makro: 24 cm	Normal: 0,6 m -∞ (zoomintervall)Makro: 30 cm-10 m (W);40 cm-10 m (T)	Normal: 1,1 m -∞ (zoomintervall)Makro: 1,1 m-3,0 m
Max. förstoring	T: 0,16×	T: 0,15×	T: 0,18×
Externa mått:Diameter×Långd* (ungefår)* avståndet från kamerans objektivmonte-ringsfläns	∅78,0×87,0 mm	W: ∅65,0×70,4 mmT: ∅65,0×97,9 mm	W: ∅75,0×118 mmT: ∅75,0×177 mm
Vikt* (ungelår)* exklusive lock och motljusskydd	410 g	310 g	580 g
Filterstorlek	∅72 mm	∅58 mm	∅62 mm

① Förbättringar kan leda till oannonserade ändringar i specifikationer och utseende.
① Beroende på hur detta objektiv är konstruerat, kan avständsindikatorn som visas på kameran i vissa fall skilja sig från det faktiska fokusavståndet. Använd avständsindikatorn endast som en riktlinje.

SV-8 SVENSKA
