KORISNIČKI PRIRUČNIK 10-598 NEO tools

Следеће безбедносне информације су смернице које ће вам помоћи да управљате свој мотоцикл лифт. Сваки алат или комад опреме може бити потенцијално опасан за употребу ако безбедност или безбедност упутства за рад нису познати или следе. Следећа безбедносна упутства имају за циљ да кориснику пруже информације неопходне за безбедну употребу и рад. Прочитајте и задржите ова упутства за наставак безбедне употребе лифта. Непоштовање упутстава у наставку може довести до озбиљних повреда. Поред тога, уверите се да свако ко користи опрему разуме и прати ова безбедносна упутства.

БЕЗБЕДНОСНА ПРАВИЛА

- Упознајте свој алат. Пажљиво прочитајте ово упутство. Упознајте се са употребом и ограничењима алата, као и потенцијалним опасностима повезаним са његовом употребом.

- Радно место треба да буде чисто и добро осветљено. Претрпана или мрачна радна места погодују несрећама.

- Држите децу подалье. Сву децу треба држати подалье од радног простора. Никада не дозволите деци да раде алат без блиског надзора одраслих.

- НЕМОЈТЕ користити овај алат док сте под утицајем алкохола или дрога. Прочитајте ознаке упозорења на вашим рецептима да се утврди да ли је ваша просудба или рефлекси су нарушени током узимања дроге. Ако сте у било каквој недоумици, НЕ покушавајте да управљате уређајем.

- Треба носити одговарајућу одећу. Сву одећу треба држати даље од алата.

- Провера оштећења. Алат треба редовно проверавати. Ако је део алата оштећен, пажљиво га проверите да бисте били сигурни да може правилно да обавља своју функцију. Ако сте у недоумици, део треба поправити. Да ли је било какво сервисирање обавио квалификовани техничар. Консултујте свог продавца за савет.

- Држите неискоришћене алате ван домашаја деце и необучених људи. Алати могу бити опасни у рукама необучених корисника.

- Алати треба одржавати са дужном пажњом.

- Правилно одржавани алати су мање склони заглављивању и лакши за контролу. НЕМОЈТЕ користити оштећене алате. Означите оштећене алате као &дуют;НЕ КОРИСТИТЕ&дуют; док се не поправи.

- Проверите да покретни делови нису померени или заглављени, да нису сломљени и да не постоје други услови који могу утицати на перформансе алата.

- Ако је потребно, алат треба одржавати пре употребе. Многе несреће су узроковане лоше одржаваним алатима.

- Користите само додатну опрему коју препоручује произвођач за одређени модел. Прибор који може бити погодан за један алат може постати опасан када се користи на другом алату.

- Сервис алата мора обављати само квалификовано особље. Сервис или одржавање које обавља неквалификовано особље може довести до опасности од повреда.

• Приликом сервисирања алата, користите само идентичне резервне делове. Употреба неовлашћених делова или непоштовање упутстава за одржавање може довести до опасности од повреда.
• Одржавајте безбедно радно окружење. Одржавајте добро осветљен радни простор. Уверите се да постоји адекватан радни простор. Држите радни простор без препрека, масти, уља, смећа и других остатака.
• Држите етикете и плочице са именима на овом производу. Они садрже важне информације.
• Из безбедносних разлога и како би се спречило оштећење скупих компоненти, препоручује се да корисник буде упознат са основним поправкама.
• Верујемо да су информације садржане у овом документу поуздане. Међутим , опште техничке информације пружамо бесплатно, а ви их користите по сопственом нахођењу и ризику. Ми нисмо одговорни за резултате или штету насталу употребом таких информација у целини или делимично. Увек се обратите специфичним упутствима и техничким информацијама које је дао произвођач возила.
• Произвођач се одриче било какве одговорности за штету на возилима или компонентама ако је таква штета резултат лошег руковања оператера или непоштовања основних безбедносних правила наведених у упутствима за употребу.
• Процедуре документоване у овом приручнику имају за циљ да служе као смернице за употребу овог уређаја.
• Поред ових савета, увек следите препоручене процедуре произвођача приликом сервисирања било ког возила.
• Употреба овог уређаја је једноставна и једноставна све док се поштују упутства. Када користите овај уређај, користите здрав разум и користите само овај уређај.
• Користите уређај у складу са његовом наменом

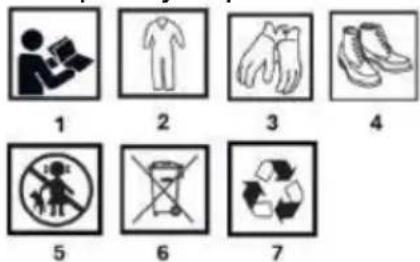

Пиктограми и упозорења

1 2 3 4 5 6 7

1. Пажљиво прочитајте упутства за употребу
2. Усе заштитну одећу
   3 .Усе заштитне рукавице
   4 .Усе заштитне ципеле које су отпорне на уље и неклизајуће
3. Чувати ван домашаја деце
4. До не одлагати са кућним отпадом
5. Субјецт селективног прикупљања отпада

ОПИС ПРОИЗВОДА

Мотоцикл прикључак посвећен Офф РОАД, ЦРОСС, ЕНДУРО мотоцикала. Дизајн дизалице гарантује стабилно и сигурно подизање мотоцикла. Дизалица је опремљена практичном подизном ногом која омогућава подизање мотоцикала без много силе.

МОНТАЖА

• Поставите оквир сталка (1) на равно тло
  • Уградите подизну ногу ротирајуће платформе (2)
• Подесите висину окретне платформе (8) на размак мотоцикла.

РАДНЬУ

• Након подешавања висине ротирајуће платформе, затегните сигурносну матицу (5) како бисте спречили даљу ротацију ротирајуће платформе.
• Немојте седети на мотоциклу док подижете.
• Уверите се да је сигурносна кука у отвореном положају (7), притиском ногу на подизну ногу (2) мотоцикл ће бити подигнут, а затим закључајте подизну ногу сигурносном куком (7) како бисте спречили да лифт падне самостално.
• У овом положају, рад на мотоциклу може почети.
• Када је посао завршен, спуштамо мотоцикл откључавањем куке која обезбеђује подизну ногу (7) .
• Ротирајућа платформа (8) ће почети да се полако спушта под тежином мотоцикла, а захваљујући актуатору (9) монтираном на платформи, спуштање неће бити нагло.

САДРЖАЈ СЕТА

• Станд тело 100 УСД
- Подизање стопала 100 УСД
• Вијак М10 300 УСД
- Подлошке и матице 2 комплета

КОНЗЕРВАЦИЈА

Повремено проверавајте лифт. Уверите се да се сви делови слободно крећу. Нанесите подмазивање ако је потребно.

СКЛАДИШТЕЊЕ

Чувајте дизалицу у усправном положају на чистом и сувом месту.

Опис графичких елемената

Нумерисање у наставку односи се на компоненте уређаја приказано на графичким страницама овог приручника.

Ознака	Опис
1	Станд тело
2	Подизање стопала
3	М10 вијак
4	Прање и матица
5	Завртањ брава матица
6	Пин
7	Безбедност кука
8	Ротирајућа платформа
9	Погон

* Могу постојати разлике између графике и стварног производа.

СПЕЦИФИКАЦИЈЕ

ПАРАМЕТАР	ВРЕДНОСТ
Максимална носивост	150 кг
Опсег подизања	250 -460 мм
Мртва тежина	6.7 кг
Димензије платформе	170 к 280 мм
Размак дизања	300 к 310 мм

ЗАШТИТА ЖИВОТНЕ СРЕДИНЕ

Производе не треба бацати са кућним смећем, већ их треба одлагати у одговарајућим објектима. Информације о одлагању ће обезбедити продавац производа или локалне власти. Половн опрема садржи супстанце инертне према животној средини. Опрема која се не рециклира представља потенцијалну претњу животној средини и људском здрављу.
