KH-6I38FS00-EU - Sobë SHARP - Manual falas për përdoruesin

Lloji i produktit	Sobë e lirë
Marka	Sharp
Modeli	KH-6I38FS00-EU
Burimi i energjisë	Elektrike
Lloji i furrës	Furrë multifunksionale
Kapaciteti i furrës	70 litra
Numri i zonave të gatimit	4
Lloji i pllakës së gatimit	Pllakë qelqi qeramike
Dimensionet (L x G x T)	85 cm x 60 cm x 60 cm
Pesha	Përafërsisht 55 kg
Furnizimi me energji	220-240 V / 50 Hz
Konsumi total i energjisë	10.5 kW
Funksionet e furrës	Konvencionale, Grill, Ventilator, Shkrirje, Pica
Pastrimi	Brendësi smalti, Xham i lehtë për pastrim
Karakteristikat e sigurisë	Bllokimi i fëmijëve, Fikje automatike, Mbrojtje nga mbinxehja
Ekrani	Kohëmatës dixhital
Numri i rafteve të furrës	2
Lloji i grillit	Grill i sipërm
Drita e brendshme	Po
Lloji i derës	Derë me hapje poshtë me dorezë të ftohtë në prekje
Klasa e efikasitetit energjetik	A
Garancia	2 vjet

Pyetjet më të shpeshta - KH-6I38FS00-EU SHARP

Si e vendos orën në sobën Sharp KH-6I38FS00-EU?

Për të vendosur orën, shtyp butonin Ora dhe përdor butonat + ose - për të rregulluar kohën. Konfirmo duke shtypur përsëri butonin Ora.

Cilat funksione të furrës janë të disponueshme në këtë model?

Furra ofron funksione të shumta duke përfshirë modalitetet Konvencionale, Grill, Ventilator, Shkrirje dhe Pica.

Si e aktivizoj bllokimin e fëmijëve?

Shtyp dhe mbaj butonin Bllokimi i fëmijëve për 3 sekonda derisa ikona e bllokimit të shfaqet në ekran. Përsërite për çaktivizim.

A mund të përdor petë alumini në furrë?

Po, por shmang mbulimin e plotë të dyshemesë së furrës dhe mos lejo që petë të prekë elementët ngrohës për të parandaluar rreziqet e zjarrit.

Si e pastroj pllakën qeramike?

Përdor një gërvishtës për pllakë qeramike për mbetjet e djegura dhe një pastrues special për xham qeramik. Fshi me një leckë të butë.

Çfarë duhet të bëj nëse furra nuk nxehet?

Kontrollo furnizimin me energji, sigurohu që furra është vendosur si duhet dhe inspekto elementët ngrohës. Nëse problemi vazhdon, kontakto shërbimin Sharp.

Si e ndërroj dritën e furrës?

Shkëput sobën nga energjia, hiq kapakun e qelqit duke e kthyer në drejtim të kundërt të akrepave, zëvendëso me një llambë 25W/300°C të përputhshme dhe rimonto.

Sa është ngarkesa maksimale për raftet e furrës?

Çdo raft mund të mbajë deri në 15 kg. Shpërndaje peshën në mënyrë të barabartë për të shmangur përkuljen.

Si e përdor funksionin e shkrirjes?

Vendos ushqimin e ngrirë në një tavë pjekjeje, zgjidh funksionin Shkrirje, cakto kohën bazuar në peshën e ushqimit (përafërsisht 30 min për kg) dhe lëre ventilatorin të qarkullojë ajrin.

Pse pllaka e gatimit bën zhurmë klikimi?

Klikimi është normal për pllakat qeramike për shkak të zgjerimit/tkurrjes së qelqit. Nëse është i fortë ose i vazhdueshëm, kontrollo për elementë të liruar ose kontakto mbështetjen.

MANUAL I PËRDORUESIT KH-6I38FS00-EU SHARP

Ne deklarojmë se produktet tona përmbushin Direktivat e aplikueshme evropiane, Vendimet dhe Rregulloret si dhe kërkesat e renditura në standardet e referuara.

LT-Atitikties deklaracija

AL: Simboli mbi produkt ose mbi paketimin e tij tregon se ky produkt nuk mund të trajtohet si mbeturinë shtëpiake. Në vend të kësaj ai do të dorëzohet pranë pikës përkatëse të grumbullimit për riciklimin e pajisjeve elektrike dhe elektronike. Duke u siguruar që ky produkt të hidhet siç duhet, ju do të ndihmojë në parandalimin e pasojave negative të mundshme për mjedisin dhe shëndetin e njeriut, e cila mund të ndryshe të shkaktohen nga trajtimi i papërshtatshëm i mbetjeve të këtij produkti. Për informacion më të detajuar mbi riciklimin e këtij produkti, ju lutemi kontaktoni zyrën tuaj lokale të qytetit, shërbimin e hedhjes së mbeturinave shtëpiake ose dyqanin ku keni blerë produktin.

Përshkrimi i pajisjes

Sipërfaqe gatimi dhe paneli i kontrollit të vatrave

Funksionimi i pajisjes

Fikja dhe ndezja e pajisjes

Fikja dhe ndezja e zonave të gatimit

Pushimi Smart

Treguesi i nxehtësisë së mbetur0

Siguria e funksionit të fikjes

Bblokuesi për fëmijët

Funksioni i kohëmatësit

Sinjalizues

Funksioni Boost

Ndezja e zonës lidhëse

Funksioni special i gatimit

Udhëzime dhe këshilla

Siguria gjatë instalimit

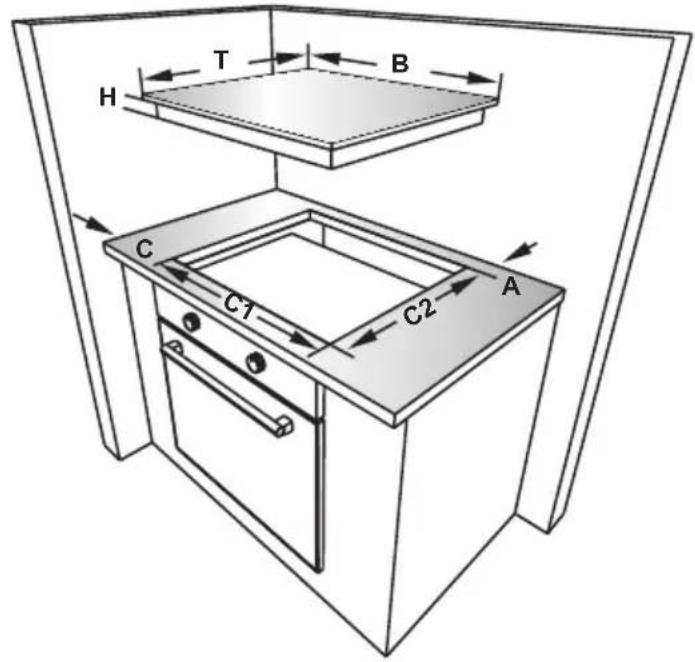

Montimi i pllakës në platformën e punës

Realizimi i një lidhje elektrike

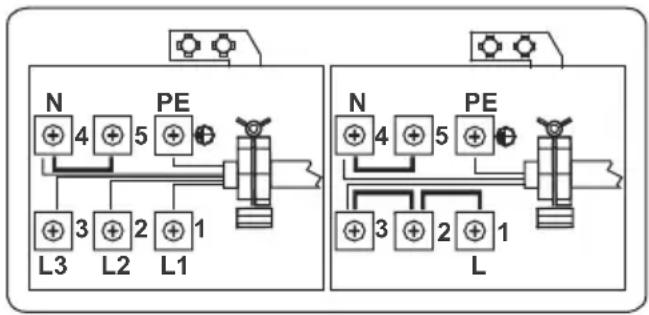

Diagrama e lidhjeve elektrike

PARALAJMËRIMET E SI- GURISË

LEXONI ME KUJDES DHE PLOTËSI-SHT KËTO UDHËZIME PARA PËRDO-RIMIT TË PAJISJES TUAJ DHE RUAJENI ATË NË NJË VEND TË PËRSHTATSHËM PËR REFERENCË KUR TË JETË E NEVOJSHME.

KY UDHËZUES ÉSHTË PËRGATITUR PËR MË SHUMË SE NJË MODEL. PA-JISJA JUAJ MUND TË MOS KETË NJË NGA DISA KARAKTERISTIKAT QË JANË SHPJEGUAR NË KËTË UDHË-ZUES. NDËRKOHË QË LEXONI MANUALIN E PËRDORIMIT, TREGONI KUJDES TË VECANTË PËR PARAQITJET NË FIGURA.

Paralajmërime të përgjithshme për sigurinë

- Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizua-ra fizike, ndjesore ose mendore apo me mungesa të përvojës dhe njohurive në qoftë se ata kanë mbikëqyrje ose udhëzohen për përdorimin e pajisjes në mënyrë të sigurtë dhe kuptojnë rreziqet e përfshira. Fëmijët

nuk duhet të luajnë me pajisjen. Pastrimi dhe mirëmbajtja nuk duhet të bëhet nga fë- mijët pa mbikëqyrje.

- KUJDES: Pajisja dhe pjesët e saj të arritshme nxehen gja-të përdorimit. Duhet patur kujdes për të shmangur prekjen e elementëve të nxehtë. Fëmijët nën moshën 8 vjeç duhet të qën-drojnë larg pajisjes, përveç rasteve kur mbikëqyren vazhdimi-sht.

- KUJDES: Gatimi i pambikëqyrur mbi plakë me yndyrë apo me vaj mund të jetë i rrezikshëm dhe mund të shkaktojë zjarr. ASNJËHERE mos shuani zjarrin me ujë. Fikni pajisjen dhe mbuloni flakët p.sh. me kapak ose me një batanije zjarri.

• KUJDES: Rreziku i zjarrit: mos ruani artikuj në sipërfaqet e ga-timit.
• KUJDES: Nëse sipër-faqja është plasaritur, fikeni pajisjen për shmangur mundësinë e goditjes elektrike.
• Për pllaka me induksi-on, objekte metalike të tilla si thika, pirunë, lugë dhe kapak nuk duhet të vendosen mbi sipërfaqet e pllakave, pasi ato mund të nxehen.
• Për pllakat me induksion, pas përdorimit, fikni rezistencën e pllakës nga kontrolli i saj dhe mos e mbështetni tek detektori kupë.
• Për vatrat e inkorporuara në një kapak, çdo derdhje duhet të hiqet nga kapaku para hapjes. Përveç kësaj sipërfaqja e pllakës

duhet të lihet të ftohet para mbylljes së ka- pakut.

• Pajisja nuk është ndërtuar për tu vënë në punë me anë të një tëre me zile të jashtme apo me anë të një sistemi të veçantë-telekomandë.
• Mos përdorni pastru-es gërryes ose skra-per të mprehtë metalik për të pastruar xha-min e derës së furrës dhe sipërfaqe të tjera pasi ato mund të gër-vishtin sipërfaqen, e cila mund të rezultojë në krisjen e xhamit apo dëmtimin e sipër-faques.
• Mos përdorni pastrues me avull për pastrimin e pajisjes.
• Pajisja juaj është prodhuar në për-puthje me të gjitha standardet e aplikueshme dhe rregulloret vendore dhe ndërkombëtare.
• Mirëmbajtja dhe puna riparuese duhet të bëhet vetëm nga teknikë të shërbimit të autorizuar. Instalimi

dhe puna riparuese që kryhet nga teknikë të paautorizuar mund t'ju rrezikojë. Ndryshimi apo modifiki-mi i specifikave të pajisjes në çdo lloj mënyre i rrezikshëm.

• Para instalimit, sigurohuni që kushtet lokale të shpërndarjes (natyra e gazit dhe presioni i gazit ose tensionit të energjisë elektrike dhe frekuenca) dhe kërkesat e pajisjes përputhen. Kërkesat për këtë pajisje janë të deklaruara në etiketë.
• VINI RE: Kjo pajisje është projektuar vetëm për gatim dhe është menduar vetëm për përdorim shtëpiak të brendshëm dhe nuk duhet të përdoret për ndonjë qël-lim tjetër, ose në ndonjë kërkesë tjetër, të tilla si për përdorim jo-sh-tëpiak apo në një mjedis komercial apo për ngrohje ambienti.
• Janë marrë të gjitha masat e mundshme të sigurisë për të garantuar sigurinë tuaj. Duke qenë se xhami mund të thyhet, ju duhet të jeni të kujdesshëm gjatë pastrimi për të shmangur gërvishtjet. Shmangni goditjet apo trokitjet mbi xham me aksesorët.
• Sigurohuni që kordoni furnizues nuk ka ngecur diku gjatë instalimit. Nëse kablloja furnizues është e dëmtuar, ajo duhet të zëvendësohet nga prodhuesi, agjenti i saj i shërbimit apo nga persona të kualifikuar në mënyrë të ngjashme për të parandaluar ndonjë rrezik.

Paralajmërime mbi instalimin

- Mos e përdorni pajisjen para se ajo të instalohet plotësisht.

- Pajisja duhet të instalohet nga një teknik i autorizuar dhe të vihet në përdorim. Prodhuesi nuk është ësntëjegjës për çdo dëm që mund të shkaktohet nga vendosja e ga-buar dhe instalimi nga persona të paautorizuar.

- Kur ju shpaketoni pajisjen, sigurohuni që ajo nuk është dëmtuar gjatë transportit. Në rast të ndonjë defekti; mos e përdorni pajisjen dhe kontaktoni menjëherë një agjent të kualifikuar të shërbimi Duke qenë se materialet e përdorura për paketim (najloni, staplers, polisteroli ... etj) mund të kenë efekte të dëmshme për fëmijët, ato duhet të mblidhen dhe të hiqen menjëherë.

- Mbroni pajisjen tuaj ndaj efekteve atmosferike. Mos e ekspozoni atë nën efekte të tilla si dielli, shiu, bora etj.

- Materialet përreth e pajisjes (kabinet) duhet të jenë në gjendje të përballojnë një temperaturë prej min.100°C . Temperatura e sipërfaqes së poshtme të pllakës rritet gjatë funksionimit. Prandaj, një plakë duhet të instalohet nën produkt.

• Gjatë përdorimit

• Mos vendosni materiale të ndezshme ose të djegshme, në ose në afërsi të pajisjes kur ajo është duke punuar.
• Mos e lini pa mbikëqyrje tenxheren ndërsa gatuani me vajra të ngurtë apo të lëngshëm. Ato mund të marrin zjarr në kushtet e ngrohjes ekstreme. Asnjëherë

mos derdh ujë mbi të flakët që janë shkaktuar nga vaji. Mbuloni tiganin ose fritezën me kapakun e vet në mënyrë që të mbyten flakët që janë shkaktuar në këtë rast dhe fikni sobën.

• Gjithmonë vendosni tiganin në qendër të zonës së gatimit dhe ktheni dorezat në një pozicion të sigurt ë në mënyrë që ato nuk mund të rrëzohen apo të përthyhen.
• Nëse nuk do ta përdorni pajisjen për një kohë të gjatë, hiqeni prizën nga spina. Fikeni edhe çelësin kryesor. Përveç kësaj, kur nuk do ta përdorni pajisjen, mbyllni edhe valvolën e gazit.
• Sigurohuni që çelësat e kontrollit të pajisjes janë gjithmonë në pozicionin "0" (stop) kur ajo nuk përdoret.

Gjatë pastrimit dhe mirëmbajtjes

• Gjithmonë fikeni pajisjen para veprimeve të tilla si pastrimi apo mirëmbajtja. Ju mund ti bëni këto pas fikjes së pajisjes apo duke fi-kur çelësin kryesor.
• Mos hiqni çelësat e kontrollit për të pastruar panelin e kontrollit.
  • PËR TË RUAJTUR EFI-KASITETN DHE SIGURINË E PAJISJES TUAJ NE JU REKO-MANDOJMË QË GJITHMONË TË PËRDORNI PJESË ORIGJINALE DHE NË RAST NEVOJE TË KONTAKTONI VETËM AGJENTIN E AUTORIZUAR TË SHËRBIMIT.

PËRSHKRIMI I PLLAKËS

I nderuar klient,

Ju lutemi lexoni me kujdes udhëzuesin për përdorim para se të përdorni sobën dhe ruajeni atë për të ardhmen si referencë.

Sipërfaqe gatimi për 4 vatra:

KH-6I38FS00-EU

KH-6I38CS00-EU

Paneli i kontrollit
Element ngrohjeje me induksion

Shënim: Pamja vizuale e pllakës tuaj ndoshta është ndryshe nga modeli i treguar më sipër për shkak të konfigurimit të saj.

Panel kontrolli për 4 vatra :

1-Treguesi i vatrës
2- Selektimi i vatrës majtas sipër
3-Treguesi i kohëmatësit
4- Kohëmatësi
5- Treguesi i bllokuesit tëçelësit
6- Pushimi Smart

7- Selektimi i vatrës majtas poshtë
8- Butonat me rrëshqitje
9- Selektimi i vatrës djathtas poshtë
10- Boost
11- Ndezur/Fikur

PËRDORIMI I PAJISJES

Përdorni zonat e gatimit me induksion me enë gatimi të përshtatshme.

Pasi furnizimi me energji është ndezur, të gjitha dritat e ekranit do të ndriçojnë për një moment. Kur kjo kohë mbaron, pllaka është në modalitetin stand-by mode dhe është gati për funksionim.

Vatra është e kontrolluar me sensorë elektronik të cilët vihen në funksionim nga prekja e sensorëve të lidhura me të. Çdo aktivizim sensori pasohet nga një sinjal zanor (sirenë).

Ndezja e pajisjes:

Ndizni pllakën duke prekur çelsin NDE-ZUR/FIKUR 📋 Të gjitha vatrat tregojnë një "0" statike dhe pikat djathtas poshtë pulsojnë. (Nëse është zgjedhur një zonë- jo gatimi brenda 20 sekondave, pllaka do të fiket automatikisht.)

Fikja e makinerisë:

Fikni pllakën në çdo kohë duke shtypur

Butoni NDEZUR/FIKUR 📋 ka gjith-monë prioritet në funksionin e fikjes.

Ndezja e zonave të gatimit:

Prekni butonin selektues Ⓞ të vatrës që Ju dëshironi për të gatuar. Ka një tregues pike statike mbi ekranin e vatrës së zgjedhur dhe pika pulsuese në të gjitha vatrat e tjera shuhet.

Për vatrën e selektuar, ju mund të regjistroni gradën e ngrohjes duke prekur butonat me rrëshqitje

Elementi është tani gati për të gatuar. Për kohë më të shpejtë zierjeje, zgjidhni nivelin e dëshiruar të gatimit dhe më pas prekni butonin P për të aktivizuar funksionin Boost.

Fikja e zonave të gatimit:

Zgjidhni elementin që dëshironi të fikni duke shtypur butonin e lidhur me regjistrimin e nxehtësisë në rritje . Duke përdorur ![]■■■butonat me rrëshqitje zbrisni temperaturën tek " 0 ". (Gjithashtu duke përdorur butonat djathtas dhe majtas në mënyrë të alter- nuar , temperatura do të kaloj tek "0").

Nëse zona e gatimit është e nxehtë, do të shfaqet në ekran "H" në vend të "0".

Fikja e të gjitha zonave të gatimit:

Për të fikur të gjitha zonat e gatimit në të njëjtën kohë, prekni çelësin 📋.

Në modalitetin stand-by, shfaqet një "H" në të gjitha zonat e gatimit që janë të nxehta.

Treguesi i nxehtësisë së mbetur:

Treguesi i nxehtësisë së mbetur tregon se xhami qeramik ka një temperaturë të rrezikshme nëse e prek në perimetrin e zonës së gatimit.

Pas fikjes së zonës së gatimit, el përkatës tregon "H" derisa temperatura e zonës së caktuar të gatimit është në një nivel jo-kritik.

Siguria e funksionit të fikjes:

Çdo zonë gatimi do të fiket pas një kohe funksionimi maksimale të përcaktuar nëse regjistrimi i ngrohjes nuk është modifikuar. Çdo ndryshim në zonën e gatimit e shtyn pas kohën maksimale të funksionimit me vlerën fillestare të kufizimit të kohës operative. Koha maksimale operative varet nga niveli zgjedhur temperaturës.

Prisni derisa të zhduket 'F' për të gjitha zonat, ndizni pllakën duke e prekur

dhe vazhdoni përdorimin.

Regjistrimi i vatrave	Siguria e fikjes më pas
1 - 2 6 orë
3 - 4 5 orë
5	4
6 - 9 1,5 orë

Bblokuesi për fëmijët:

Funksioni për bllokuesin për fëmijët mund të aktivizohet pasi të ndizet kontrolli. Për të aktivizuar bllokuesin për fëmijët, njëkohësisht shtypni butonin me rrešhqitje majtas dhe djathtas dhe pa- staj vini prapë në punë butonin majtas dhe djathtas. "L" që nënkupton BLLO- KUAR do të shfaqet në të gjitha ekranet e vatrave dhe kontrolli nuk mund të ndryshohet. (Në qoftë se një zonë gati- mi është në gjendje të nxehtë, "L" dhe "H" do të shfaqen të alternuara.)

Vatra do të mbetet në një gjendje të mbyllur derisa ajo të zhbllokohet, edhe në qoftë se kontrolli ka qenë i fikur dhe i ndezur.

Për të çaktivizuar bllokuesin për fëmijët, së pari aktivizoni pllakën. Njëkohësisht shtypni butonin me rrëshqitje majtas dhe djathtas dhe pastaj vini prapë në punë butonin majtas dhe djathtas. "L" nuk do të jetë më mbi ekran dhe pllaka do të fiket."

Bblokimi i çelësit

Funksionaliteti i bllokimit të çelësit është për bllokimin dhe e vendos pajisjen në një modalitet kursimi gjatë funksionimit. Modifikimet me prekje si për shembull rritja e gradimeve të ngrohjes apo të tjera nuk duhet të jenë të mundura. Êshtë e mundur vetëm fikja e pajisjes.

Funksioni i bllokimit mund të aktivizohet nëse butoni i çelësit bllokues 📁 shtypet të paktën për 2 sekonda. Ky funksionim do të bëhet i ditur me një sinjal. Pas veprimit të suksesshëm të më shumë se 2 sekonda, treguesi i bllokimit të çelësit ndriçon dhe vatra është bllokuar.

Funksioni i kohëmatësit

Funksioni i kohëmatësit realizohet në dy versione:

Kohëmatës me kujtesë minutash (1 deri 99 minuta):

Kohëmatësi me kujtesë minutash mund të aktivizohet nëse zonat e gati- mit janë të fikura. Ekrani i kohëmatësit tregon "00" me një pikë pulsuese.

Përdorni butonat me rrëshqitje

për të rritur/ ulur kohën. Gama e rregullimit është mes 0 dhe 99 minuta. Nëse nuk ka asnjë vep-rim brenda 10 sekondave, kohëmatësi me kujtesë minutash do të regjistrohet dhe pika pulsuese do të zhduket. Pasi është regjistruar kohëmatësi , koha është në zbritje sipas rregullimit.

Kur koha mbaron, dëgjohet një sinjal dhe ekrani i kohëmatësit pulson. Sinjali zanor do të ndalet automatikisht pas 30 sekondash dhe/ose duke aktivizuar çfarëdo çelësi.

Kohëmatësi me kujtesë mund të ndryshohet ose të fiket në çdo kohë duke përdorur Butonat me Rrëshqitje të Kohës 🏠 Fikja e vatrës duke prekur në çdo kohë gjithashtu do të fik edhe kohëmatësin me kujtesë.

Kohëmatësi i zonës së gatimit (1 deri 99 minuta):

Kur pllaka është e ndezur, një kohëma- tës i pavarur mund të programohet për çdo zonë gatimi.

Zgjidh një zonë gatimi, pastaj zgjidhni vendosjen e temperaturës dhe në fund aktivizoni regjistrimin e kohëmatësit me çelës 📁 , kohëmatësi mund të programohet si një funksion fikjeje për një zonë gatimi. Katër llamba LED janë vendosur përreth kohëmatësit. Këto tregojnë se për cilën zonë gatimi është aktivizuar kohëmatësi.

10 sekonda pas aktivizimit të fundit,

ekrani i kohëmatësit ndryshon tek kohëmatësi që përfundon në vijim (në rast të programimit për më shumë se 1 zonë gatimi).

Kur kohëmatësi ka mbaruar, dëgjohet një sinjal dhe ekrani i kohëmatësit tre- gon statikisht "00", LED i kohëmatësit të zonës së caktuar të gatimit pulson. Zona e programuar gatimit do të fiket dhe "H" do të shfaqet në ekran nëse zona e gatimit është e nxehtë.

Sinjali zanor dhe pulsimi i LED-it të kohëmatësit do të ndalen automatikisht pas 30 sekondash dhe/ose duke aktivizuar çfarëdo butoni.

Sinjalizues :

Ndërsa vatra është në veprim, aktivitetet në vijim do të sinjalizohen me anë të një zileje:

Aktivizimi normal i çelësit me një sinjal të shkurtër zanor

Funksionimi i vazhdueshëm i çelësave gjatë një periudhe më të gjatë kohore (10 sekonda) me një sinjal më të gjatë, të përhershëm.

Funksioni Boost :

Duhet të zgjidhet një zonë gatimi, niveli i gatimit të vendoset në "nivel të dë-shiruar të gatimit" dhe çelësi P(Boost) duhet të shtypet përsëri.

Funksioni Boost mund të aktivizohet nëse moduli i induksionit pranon regjistrimin në zonën e gatimit. Nëse funksioni Boost është aktiv, një “P” do të shfaqet në ekranin korrespondues. Duke aktivizuar Boost mund të tej-

kalohet fuqia maksimale dhe do të aktivizohet menaxhimi i integruar i energjisë.

Reduktimi i nevojshëm i fuqisë është treguar me pulsimin e ekranit të zonës korresponduese të gatimit. Pulsimi është aktiv për 3 sek. dhe lejon për- shtatje të mëtejshme të regjistrimeve para reduktimit të energjisë.

Ndezja e zonës lidhëse

Prekni në mënyrë të alternuar çelësin selektues të vatrës së djathtë dhe vatrës së majtë. Ka një tregues si pikë statike në ekranet e vatrave majtas dhe ekranet tregojnë 'b' dhe 'r'. Prekni në mënyrë të alternuar çelësin selektues të vatrës së djathtë dhe vatrës së majtë. Ka një tregues si pikë statike në ekranet e vatrave majtas dhe ekranet tregojnë 'b' dhe 'r'. Dhe pika pulsuese në të gjithë ekranet e tjerë fiket. Selekto graduesin e temperaturës duke përdorur graduesin e rritjes së nxehtësisë me butonin rrëshqitës të anës së djathtë ose zbrisni gradimin e nxehtësisë me butonin rrëshqitës të anës së majtë. Elementi lidhës është gati për gatim. Për kohë më të shpejtë zierjeje, zgjidhni nivelin e dëshiruar të gatimit dhe më pas prekni butonin P për të aktivizuar funksionin Boost.

Fikja e zonës lidhëse të gatimit

Elementi lidhës duhet të selektohet duke shtypur çelësin selektues të vatrës prapa majtas ose para majtas duke përdorur çelësin me rrëshqitje në anën e majtë, rrotullo graduesin poshtë tek "0". Nëse zona lidhëse e gatimit është e nxehtë, do të shfaqet në ekran "H".

Elementi lidhës duhet të selektohet duke shtypur çelësin selektues të vatrës prapa majtas ose para majtas duke përdorur çelësin me rrëshqitje në anën e majtë, rrotullo graduesin poshtë tek "0". Nëse zona lidhëse e gatimit është e nxehtë, do të shfaqet në ekran "H".

Pushimi Smart

Pushimi Smart, kur aktivizohet, zvogëlon fuqinë e të gjitha vatrave që janë ndezur.

Nëse ju më pas çaktivizoni pushimin Smart, vatrat do të rikthehen automatikisht në nivelin e mëparshëm.

Nëse pushimi Smart nuk është i çak-tivizuar, vatra e gatimit do të fiket pas 30 minutash.

Prekni ( ) për të aktivizuar pushi-min Smart. Fuqia për vatrën (vatrat) e aktivizuara do të reduktohet në nivelin 1 dhe "II" do të shfaqet në të gjitha ekranet.

Prekni ( ) sërisht për të çaktivizuar pushimin Smart. "Il" do të zhduket dhe vatrat tanı do të punojnë në nivelin e përcaktuar më parë.

• Përdorni enë gatimi me bazament të sheshtë, të trashë që janë të të njëjtit diametër si vatra. Kjo do të ndihmojë në reduktimin e kohës së gatimit.
• Enët prej çeliku, çeliku të emaluar, gize dhe çeliku inoks (nëse emërtohet në mënyrë adekuate nga prodhuesi) do t'ju japin rezultatet më të mira.
• Enët prej çeliku të emaluar ose alumi-ni ose me funde bakri mund të shkak-tojnë një mbetje metalike të grumbul-luar mbi vatër. Nëse lihen aty, bëhet e vështirë për ti hequr. Pastroni vatrën pas çdo përdorimi.
• Ena e gatimit është e përshtatshme për induksion nëse ka një magneti në fund të enës.
• Enët e gatimit duhet të vendosen në qendër mbi zonën e gatimit. Në qoftë se nuk është vendosur si duhet, shfaqet në ekran.
• Kur përdorni tiganë të caktuar, ju mund të dëgjoni zhurma të ndryshme nga tiganët, kjo është për shkak të dizajnit të tiganëve dhe nuk ndikon në performancën apo sigurinë e vatrës.

• Zonat e gatimit me induksion përshtaten automatikisht me madhësinë e fundit të enëve të gatimit deri në një kufi të caktuar. Megjithatë pjesa magnetike e fundit të enëve të gatimit duhet të ketë një diametër minimal në varësi të madhësisë të zonës së gatimit.
  · Gjithmonë vendosni tenxheret në zonën e gatimit para se ajo të ndizet. Kur është e fikur para se të vendosni enë gatimi mbi të, zona e gatimit nuk do të funksionojë dhe ekrani i kontrollit tregon.
• Përdorni një kapak për të reduktuar kohën e gatimit.
• Kur lëngjet fillojnë të ziejnë, reduktoni rregullimin e temperaturës.
• Minimizoni sasinë e lëngut ose yndyrës për të reduktuar kohët e gatimit.
  · Përzgjidhni regjistrimin e duhur të temperaturës për aplikimet e gatimit.

Shembuj të aplikimeve të gatimit

Informacioni i dhënë në tabelën e mëposhtme është vetëm për udhëzim.

Regjistrime	Përdorimi për
0	Elementi fikur
1 3	Njoftim delikat
4 - 5	Zukatje e lehtë, njoftim i ngadaltë
6 - 7	Ringrohje dhe zukatje e shpejtë
8	Zierje, mpiksje dhe pjek-je
9	Nxehje maksimale
P	Funksioni Boost

Këshilla për pastrim

• Mos përdorni peceta gërryese, pastrues gërryes, pastrues aerosol ose objekte të mprehta për të pastruar sipërfaqet e vatrës.
  · Për të hequr ushqimin e djegur, thitheni atë me një leckë të lagur dhe lajeni me pastrues të lëngshëm.
• Ju mund të përdorni një kruese për pastrimin e ushqimit apo mbetjeve. Ushqimet ngjitëse duhet të pastrohen menjëherë kur derdhen, para se xhami të ftohet.
• Kini kujdes të mos gërryeni silikonin e vendosur në skajet e xhamit ndërsa jeni duke përdorur një kruese.
• Kruesja ka një brisk, prandaj, ajo duhet të mbahet larg nga fëmijët.
  · Përdorni pastrues të veçantë për vatër qeramike, ndërkohë që ajo është e ngrohtë për tu prekur. Shpëlani dhe fshini me të thatë me një leckë të pastër apo peshqir letre.

INSTALIMI I PAJISJES

KUJDES:

Lidhja elektrike e kësaj pllake duhet të kryhet nga një personel i autorizu-ar i shërbimit ose nga një elektricisti të kualifikuar, sipas udhëzimeve në këtë udhëzues dhe, në përputhje me rregulloret aktuale. Në rast të ndonjë dëmi që ndodh si rezultat i lidhjes apo instalimit të gabuar, garancia nuk do të jetë e vlefshme. Kjo pajisje duhet të jetë me tokëzim.

Siguria gjatë instalimit

• Çdo sipërfaqe e varur duhet të jetë të paktën 65 cm mbi sobë..
• Ventilatorët e zgjatur duhet të mon-tohen në përputhje me udhëzimet e prodhuesit.
• Muri në kontakt me pjesën e pasme të vatrës duhet të jetë bërë nga materiale rezistente ndaj zjarrit.
  · Gjatësia e kabllos të energjisë nuk duhet të tejkalojë 2 metra.

Montimi i një pllake në një sipërfaqe pune

• Vatra mund të futet në çdo platformë pune me kusht që ajo të jetë rezisten-te ndaj nxehtësisë deri në të paktën 90°C.
• Krijo një hapje me dimensionet e treguara në foton më poshtë dhe në faqen tjetër.
• Vatrat me induksion mund të vendo- sen në platforma deri 25 deri 40 mm të trasha.

B (mm) 59	0 min. A (mm) 50
T (mm) 52	0 min. C (mm) 50
H (mm) 56	min. E (mm) 500
C1 (mm) 5	60 min. F (mm) 10
C2 (mm) 4	90 G (mm) 20
D (mm)	50	I (mm)
J (mm)	5

Aplikoni shiritin e njëanshëm vetë-ngji- tës përgjatë gjithë cepit të ulët të sipërfaqes së gatimit përgjatë cepit të jashtëm të panelit të xhamit qeramik. Mos e tërhiqni për ta zgjatur.

Vidhos 4 kapset fiksuese të platformës së punës në muret anësore të produktit.

kapset fiksuese të platformës së punës

Realizimi i një lidhje elektrike

Përpara se të bëni një lidhje, kontrolloni që:

Tensioni i rrymës elektrike është i njëjtë me atë të kuotuar në pllakën e cila ndodhet në pjesën e pasme të vatrës tuaj.

Qarku mund të mbështesë ngarkesën e pajisjes (shih pllakën e specifikimeve).

Furnizimi me energji elektrike ka tokëzim, që është në përputhje me dispozitat e rregullave të tanishme dhe është në gjendje të mirë pune.

Kutia e siguresës duhet të jetë lehtësisht të arritshme pasi vatra të jetë instaluar.

Nëse nuk ka qark të dedikuar për plakën dhe çelës sigurese, ato duhet të instalohen nga një elektricist i kualifiku-ar përpara se të lidhet vatra.

Një kabillo i miratuar i përshtatshëm duhet të jetë i lidhur nga Njësia e Konsumatorit (kutia kryesore e siguresave) dhe të jetë i mbrojtur nga vetë sigure-sa 50 amp ose Micro Circuit Breaker (MCB). Elektricisti duhet të sigurojë një ndërfutje të gjithë çelsave dhe poleve, i cili çaktivizon dy linja (direkte) dhe përçuesit neutral me një ndërprerës kontakti prej të paktën 3,0 mm.

Çelësi i ndërfutur duhet të montohet në murin e kuzhinës, mbi sipërfaqen e punës dhe në anën e vatrës, jo mbi të, në përputhje me rregulloret IEE. Lidheni çelësin e ndërfutur me një kuti kryqëzim, e cila duhet të montohet në mur rreth 61 cm (24 inç) mbi nivelin e dyshemesë dhe prapa vatrës. Vetëm atëherë mund të lidhet kablloja e furnizimit me energji elektrike e vatrës. Lidhni një fund në kutinë kryq dhe lidhni fundin tjetër në furnizuesin me rrymë të vatrës, e cila

është e vendosur në pjesën e pasme të vatrës. Hiqni kapakun e kutisë lidhëse të energjisë dhe instaloni kabllon, në përputhje me diagramin e lidhjeve.

Furnizuesi me energji i furrës duhet të pozicionohet larg nga burimet direkte të ngrohjes. Nuk duhe të jetë afër temperaturave më tepër se 50°C mbi temperaturën e ambientit.

Për pllakat qeramike të integruara, kabllo duhet të jetë H05VV-F 3X2,5 mm² 60227 IEC 53 ••. Ju do të gjeni diagramin e lidhjeve në anën e pasme të pajisjes tuaj.

KODI I DEFEKTIT

Nëse ka ndonjë defekt, kodi i defektit do të shfaqet në ekranet e vatrave.

E1 Ventilatori ftohës është jo aktiv, kontakto agjentët e shërbimit të autorizuar.

E3 Kabllo furnizuese është e ulët se vlerat e specifikuara, fikni sobën duke prekur 📋 ,prisni derisa të zhduket “H” për të gjitha zonat, ndizni sobën duke prekur 📋 dhe vazh-doni përdorimin. Nëse shfaqet i njëjti defekt, kontaktoni agjentin e shërbimit të autorizuar.

E4 Frekuenca furnizuese është e ulët se vlerat e specifikuara, fikni sobën duke prekur 📋, prisni derisa të zhduket “H” për të gjitha zonat, ndizni sobën duke prekur 📋 dhe vazhdoni ta përdorni. Nëse shfaqet i njëjti defekt, ndizni/fikni vatrën duke shtypur 📋 vazhdoni ta përdorni. Nëse shfaqet i njëjti defekt, kontaktoni agjentin e shërbimit të autorizuar.

E5 Temperatura brenda furrës është tepër e lartë, fikni sobën duke prekur lini vatrat të ftohen.

E6 Defekt komunikimi midis kontrollit me prekje dhe vatrave, kontaktoni agjentin e shërbimit të autorizuar.

E7 Sensori i temperaturës është jo aktiv, kontakto agjentët e shërbimit të autorizuar.

E8 Sensori i temperaturës së ftohësit është jo aktiv, kontakto agjentët e shërbimit të autorizuar.

E9 Defekt në kalibrim, kontakto agjen-tët e shërbimit të autorizuar.

съдържание:

kapset fiksuese të platformës së punës
